BEDIENUNGSANLEITUNG WT 230 Aerial

Bedienungsanleitung | Instruction for use

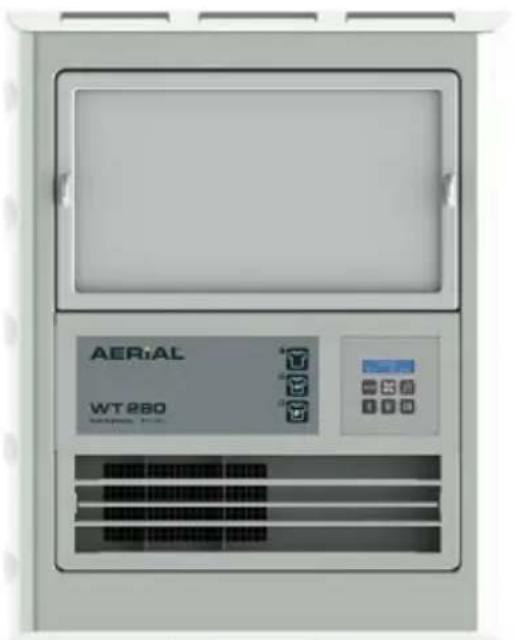

Raumluft-Wäschetrockner/ Indoor air laundry dryer

DE Bedienungsanleitung 3

I. DE Bedienungsanleitung

Diese Bedienungsanleitung darf ohne schriftliche Genehmigung des Herstellers weder vollständig noch auszugsweise reproduziert, vervielfältigt und verbreitet werden.

Alle Rechte vorbehalten.

Die Bedienungsanleitung basiert auf den technischen und produktspezifischen Parametern. Der Hersteller behält sich vor, der Bedienungsanleitung ergänzende Informationen hinzuzufügen.

Der Einsatz eines Gerätes unter unzulässigen und nicht bestimmungsgemäßen Verwendungsbedingungen führt zum Erlöschen jeglicher Gewährleistungsansprüche.

Stand: 10_2020

1 Zu dieser Bedienungsanleitung 5

Zielgruppen 5

Darstellungskonventionen 5

Bestimmungsgemäße Verwendung 6

2 Sicherheit 6

Sicherheitseinrichtungen 6

Gefahren durch Zubehör 7

Zugelassene Bediener 7

Betreiber 7

Sicherheitshinweise 7

3 Varianten 8

4 Aufbau 9

5 Transport und Aufstellung 10

Transport 10

Lieferumfang 11

Einsatzbedingungen 11

Aufstellung und Montage 12

Installationsort wählen 13

An der Wand befestigen 13

Variante mit Netzstecker: Anschließen 14

Variante ohne Netzstecker: Anschließen durch Elektro-Fachpersonal 15

Kondensatablauf montieren 16

6 Betrieb und Bedienung 17

Bedienelemente 17

Betriebsarten 17

Inbetriebnahme 18

Bedienung 19

7 Wartung und Pflege 21

Wartungstätigkeiten 21

8 Störungsbehebung 23

Fehlermeldungen 24

Störungen 24

9 Außerbetriebnahme, Lagerung und Entsorgung 25

Außerbetriebnahme 25

Lagerung 25

Entsorgung 25

10 Technische Daten 26

11 CE-Konformitätserklärung 27

1 Zu dieser Bedienungsanleitung

Diese Bedienungsanleitung gehört zum Produkt. Sie enthält alle wichtigen Informationen darüber, wie Sie das Gerät von AERIAL ordnungsgemäß und sicher transportieren, aufstellen, betreiben, bedienen, lagern und entsorgen. Bewahren Sie die Bedienungsanleitung sorgfältig auf.

Zielgruppen

Diese Bedienungsanleitung richtet sich an Betreiber und Bediener der Geräte von AERIAL. Sie müssen die Bedienungsanleitung gelesen und verstanden haben. Die physischen und psychischen Voraussetzungen für einen ordnungsgemäßen und sicherheitsbewussten Umgang mit den Geräten müssen jederzeit gewährleistet sein.

Das Kapitel „Anschließen durch Elektro-Fachpersonal“ richtet sich ausschließlich an ausgebildetes Elektro-Fachpersonal (z. B. Elektriker).

Darstellungskonventionen

Warnhinweise

In dieser Bedienungsanleitung finden Sie Hinweise, die Sie am Beginn eines konkreten Handlungsschrittes vor möglichen Gefahren warnen.

Art und Quelle der Gefahr

Dieses Symbol in Verbindung mit dem Signalwort „GEFAHR“ weist Sie auf eine lebensbedrohliche Situation hin. Wird dieser Warnhinweis nicht beachtet, kommt es zu schweren, tödlichen Verletzungen.

Bei diesem Pfeilsymbol finden Sie konkrete Schritte zur Gefahrenabwehr, die Sie unbedingt ausführen müssen.

Art und Quelle der Gefahr

Dieses Symbol in Verbindung mit dem Signalwort „WARNUNG“ weist Sie auf eine gefährliche Situation hin. Wird dieser Warnhinweis nicht beachtet, kann es zu lebensbedrohlichen Verletzungen und zum Tod kommen.

Bei diesem Pfeilsymbol finden Sie konkrete Schritte zur Gefahrenabwehr, die Sie ausführen müssen.

Art und Quelle der Gefahr

Dieses Symbol in Verbindung mit dem Wort „VORSICHT“ warnt Sie vor leichten und mittleren Verletzungen und vor drohendem Sachschaden.

Hier werden Maßnahmen aufgeführt, die verhindern, dass ein Personen- oder Sachschaden entsteht.

In diesem Kästchen finden Sie Tipps und Hinweise zur Benutzung der Geräte.

Bestimmungsgemäße Verwendung

Die Raumluft-Wäschetrockner WT 230/240/250/280 sind für die Luftentfeuchtung und Wäschetrocknung in geschlossenen Räumen vorgesehen.

Die Raumluft-Wäschetrockner dürfen ausschließlich bei Atmosphärendruck verwendet werden. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der angegebenen Einsatzbedingungen (siehe Seite 11). Jede Verwendung, die über die oben genannte bestimmungsgemäße Verwendung hinausgeht, gilt als nicht bestimmungsgemäß.

Wird der WT-Raumluft-Wäschetrockner zu Zwecken verwendet, die nicht zur bestimmungsgemäßen Verwendung gehören, liegt ein Fehlgebrauch vor. In diesen Fällen übernimmt der Hersteller keine Haftung für Personen- und Sachschäden.

2 Sicherheit

Sicherheitseinrichtungen

Die Raumluft-Wäschetrockner der Serie WT wurden einer eingehenden Sicherheitsprüfung unterzogen. Bei Fehlbedienung oder Missbrauch drohen Gefahren für

■ den Bediener,
■ die Maschine und andere Sachwerte des Betreibers,
■ die effiziente Arbeit der Maschine.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung der Geräte befasst sind, müssen

■ entsprechend qualifiziert sein,
■ diese Bedienungsanleitung genau beachten.

Gefahren durch Zubehör

Abwasserschläuche, Elektrokabel und Luftfilter müssen fachgerecht installiert werden und dürfen die Schutzeinrichtungen der Raumluft-Wäschetrockner nicht außer Betrieb setzen. Die Bedienelemente müssen immer frei zugänglich bleiben.

Zugelassene Bediener

Raumluft-Wäschetrockner dürfen nur von Personen bedient werden, die vom Betreiber dazu beauftragt und eingewiesen wurden. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich. Für alle Tätigkeiten an dem Gerät müssen Zuständigkeiten klar festgelegt und eingehalten werden. Unklare Kompetenzen sind ein Sicherheitsrisiko.

Betreiber

Der Betreiber muss

■ dem Bediener die Betriebsanleitung zugänglich machen,
■ sich vergewissern, dass der Bediener sie gelesen und verstanden hat.

Sicherheitshinweise

Die Geräte dürfen nicht eingesetzt werden unter folgenden Bedingungen:

In Räumen mit explosionsgefährdeten Atmosphären.
In Räumen mit aggressiven Atmosphären, z. B. Ammoniak, Holzsäuren.
In Räumen mit Wasser, dessen pH-Wert außerhalb von 7,0 bis 7,4 liegt. Bei niedrigen pH-Werten besteht die Gefahr von Korrosion an allen Metallen und von Schäden an mörtelhaltigen Werkstoffen (Fugen). Bei höheren pH-Werten kommt es zu Schleimhautreizungen und vermehrter Ablagerung von Kalk.
In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1 %.
In Feuchtbereichen von Schwimmbädern.
In Räumen mit Ozon behandelter Luft.
In Räumen mit hoher Lösemittelkonzentration.
In Räumen mit extrem hoher Staubbelastung.
■ Der Wäschetrockner muss stets trocken gelagert werden.

Beachten Sie, dass sehr starke zusätzliche Luftbewegungen im Raum die Funktion des Wäschetrockners negativ beeinflussen können, da sie ggf. den Luftstrom stören.

Darüber hinaus ist beim Einsatz der Raumluft-Wäschetrockner folgendes zu beachten:

Arbeiten an elektrischen Bauteilen dürfen nur von dazu ausgebildetem Elektro-Fachpersonal (z. B. Elektriker) durchgeführt werden, dies gilt insbesondere für den Anschluss an den Stromkreis.
Das Gerät muss immer zu zweit oder mit geeigneten Hebezeugen transportiert werden.
Es dürfen ausschließlich originale oder vom Hersteller zugelassene Ersatzteile verwendet werden.

3 Varianten

Der Raumluft-Wäschetrockner ist in zwei Varianten und unterschiedlichen Größen erhältlich. Die zwei Varianten sind anhand der Artikelnummer (auf dem Typenschild) zu erkennen und unterscheiden sich wie folgt:

Artikelnummer	Variante
0116-0230-032	Mit Netzstecker (für Verwendung außerhalb der EU)
0116-0240-031
0116-0250-032
0116-0280-032
0116-0230-034	Ohne Netzstecker, zur festen Installation durch eine Elektro-Fachkraft (für Verwendung in der EU)
0116-0240-032
0116-0250-034
0116-0280-034

4 Aufbau

1 2 AERIAL WT 280 3

4 5 6 7

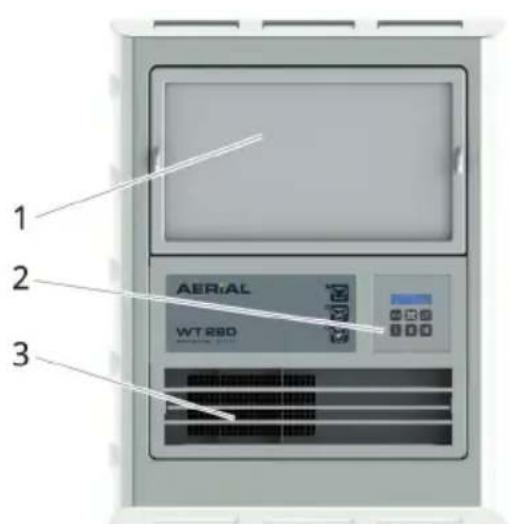

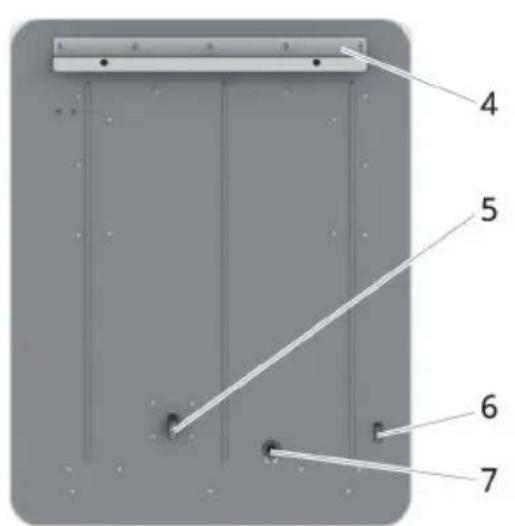

Abb. 1: Übersicht Serie AERIAL WT

1	Luftansaugfläche mit Luftfilter	5	Anschlussstutzen für Kondensatablauf
2	Bedientableau	6	Ein/Aus-Schalter
3	Luftaustritt mit drei Leitblechen	7	Ausgang Elektrokabel
4	Schiene für Wandbefestigung

Wie lange der Raumluft-Wäschetrockner benutzt werden muss, um einen Raum oder eine bestimmte Wäschemenge zu trocknen oder eine bestimmte Luftfeuchtigkeit zu erreichen, ist von den Umgebungsbedingungen im Aufstellungsraum abhängig.

5 Transport und Aufstellung

Transport

Lebensgefahr durch Stromschlag

Die Berührung spannungsführender Teile kann zum Tod führen.

Vor jedem Ortswechsel des Raumluft-Wäschetrockners diesen am Ein-/Ausschalter ausschalten und je nach Variante Netzstecker aus der Steckdose ziehen oder von entsprechend ausgebildetem Elektro-Fachpersonal (z. B. Elektriker) vom Stromkreis trennen lassen.

Gefahr von Schnittverletzungen und Quetschgefahr

Wenn der Luftfilter entnommen wurde, kann es zu Schnittverletzungen an den scharfen Kanten des Wärmetauschers kommen.

Tragen Sie den Raumluft-Wäschetrockner zu zweit oder verwenden Sie geeignete Hebezeuge zum Transport.
- Tragen Sie Schutzhandschuhe, wenn Sie den Luftfilter tauschen.
Greifen Sie nicht in das Einlassgitter.

Verletzungsgefahr

Der Raumluft-Wäschetrockner ist schwer. Ein Verlust der Standfestigkeit oder unkontrollierte Bewegungen können schwere Verletzungen und Sachschaden verursachen.

Das Gerät zu zweit heben und geeignete Hebe- und Transportmittel anwenden.
Bei Montage an Wänden nur geeignete, dem Gewicht entsprechende Halter und Befestigungsmittel verwenden.

Sachschaden

Beim Zug am Elektrokabel kann dieses beschädigt werden.

Vor dem Transport des Raumluft-Wäschetrockners je nach Variante den Netzstecker ziehen oder alle elektrischen Verbindungen von ausgebildetem Elektro-Fachpersonal (z. B. Elektriker) vom Stromkreis trennen lassen.

1. Transportieren Sie den Raumluft-Wäschetrockner mit geeigneten Hebezeugen oder zu zweit zum Aufstellort.
2. Entfernen Sie das Verpackungsmaterial vollständig und entsorgen es gemäß den örtlichen Bestimmungen.
3. Überprüfen Sie den Lieferumfang auf Vollständigkeit.

Lieferumfang

■ Raumluft-Wäschetrockner
■ Wandschiene mit Befestigungsschrauben und Schallschutzdübeln
■ Eine Betriebsanleitung

Einsatzbedingungen

Raumluft-Wäschetrockner der Serie WT 230/240/250/280 sind für den Einsatz in Wohngebäuden, Kellern, Garagen, Wasserwerken und Lagerräumen geeignet. Sie arbeiten problemlos im Temperaturbereich von +5 bis +32 °C und bei relativen Feuchten von 40 % bis 99 %.

Aufstellung und Montage

Die Raumluft-Wäschetrockner der Serie WT 230/240/250/280 sind für den stationären Einsatz konzipiert und werden an einer Wand befestigt.

Beachten Sie, dass der Raumluft-Wäschetrockner nur zum Zwecke der Luftentfeuchtung und der Wäschetrocknung verwendet werden darf.

AER/AL WT PRO 629°

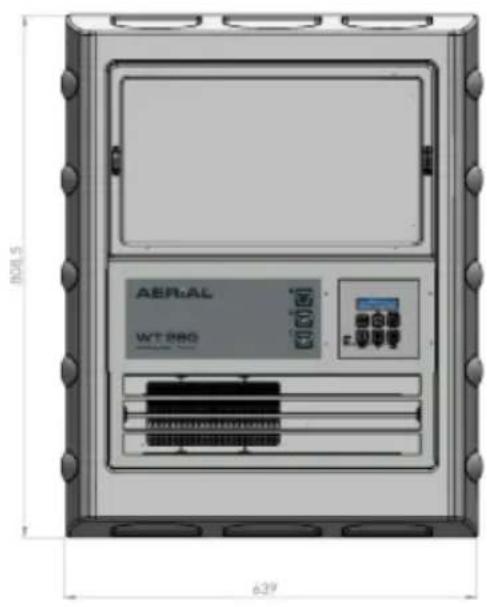

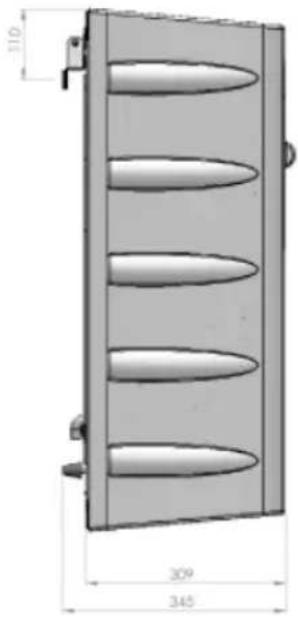

Abb. 2: Maßzeichnung

Installationsort wählen

Bei der Auswahl des Installationsortes stellen Sie sicher,

dass sich ein Abfluss zum Ableiten des Kondensats in der Nähe befindet (siehe Abschnitt „Kondensatablauf montieren“, ab Seite 16).
dass sich je nach Variante eine geeignete Steckdose oder ein geeigneter Stromanschluss in der Nähe befindet (siehe Abschnitt „Anschließen “ab Seite 14).
■ dass die Luft möglichst optimal im gesamten Raum zirkulieren kann.
dass die Wäschehängen längs oder strahlenförmig zum Luftaustritt des Raumluft-Wäschetrockners platziert sind.

Gefahr von Geräteschaden

VORSICHT

Wenn die Luft nicht ausreichend zirkulieren kann, droht ein Geräteschaden und der Raumluft-Wäschetrockner arbeitet ineffizient.

Bringen Sie den Raumluft-Wäschetrockner so an, dass die Luft ungehindert zirkulieren kann.
Stellen Sie sicher, dass Luftfilter und Luftaustritt nicht abgedeckt werden.
Der Freiraum vor der Frontwand muss mindestens 0,5 Meter betragen.

An der Wand befestigen

Abb. 3: Wandschiene

1 Sicherungsschrauben
2 Wandschiene

Im Lieferumfang ist eine Wandschiene (Abb. 3) mit passenden Schrauben und schallgedämmten Dübeln enthalten.

WARNING

Gefahr des Verlusts der Standfestigkeit und Herabfallen von der Wand

Der Raumluft-Wäschetrockner ist schwer. Ein Sturz oder unkontrollierte Bewegungen können schwere Verletzungen und Sachschaden verursachen.

Bei Montage an der Wand nur die mitgelieferte, für das Gewicht geeignete Befestigungsschiene und Befestigungsmittel verwenden.

1. Befestigen Sie die Wandschiene gerade ausgerichtet (Wasserwaage verwenden!) und sicher an einer geeigneten Wand mit vier Schrauben.

Oberhalb der Schiene muss ein Abstand von ca. 30 cm bis zur Decke frei bleiben, um den Raumluft-Wäschetrockner problemlos in die Wandschiene hängen zu können.

1. Heben Sie den Raumluft-Wäschetrockner von oben so in die Wandschiene, dass die Befestigungsschiene an der Rückseite (Seite 9, Abb. 1, Pos. 4) in der Wand-schiene hängt.

VORSICHT

Geräteschaden

Der Raumluft-Wäschetrockner muss auf allen Achsen gerade hängen.

Prüfen Sie die Position des Raumluft-Wäschetrockners mit einer Wasserwaage.

1. Fixieren Sie den Raumluft-Wäschetrockner mit Hilfe der beiden seitlichen Sicherungsschrauben auf der Wandschiene.

Variante mit Netzstecker: Anschließen

GEFAHR

Lebensgefahr durch Stromschlag

• Vor Inbetriebnahme müssen die technischen Daten des Raumluft-Wäschetrockners mit den Gegebenheiten des Aufstellungsraumes verglichen werden!
• Verwenden Sie ausschließlich das Original-Elektrokabel! Bei Verlust oder Beschädigung erhalten Sie Original-Netzkabel bei Ihrem Lieferanten.
• Arbeiten am elektrischen Teil des Wäschetrockners dürfen nur durch den Hersteller oder von autorisiertem Elektro-Fachpersonal durchgeführt werden.

Vor dem elektrischen Anschluss des Raumluft-Wäschetrockners müssen folgende Punkte überprüft werden:

■ Stimmt die Netzspannung mit der Spannung des Gerätes überein?
■ Sind die Steckdose und das Versorgungsnetz ausreichend abgesichert?
■ Ist ein FI-Schutzschalter installiert?
■ Ist der Gerätestecker für die Gebäudesteckdose geeignet?
■ Ist die verwendete Steckdose mit einwandfreier Erdung ausgerüstet?

1. Stecken Sie den Netzstecker des Raumluft-Wäschetrockners in eine geeignete Steckdose.

Variante ohne Netzstecker: Anschließen durch Elektro-Fachpersonal

Dieses Kapitel wendet sich ausschließlich an ausgebildetes Elektro-Fachpersonal (z. B. Elektriker).

Lebensgefahr durch Stromschlag

• Vor Inbetriebnahme müssen die technischen Daten des Raumluft-Wäschetrockners mit den Gegebenheiten des Aufstellungsraumes verglichen werden!
  Verwenden Sie ausschließlich das Original-Elektrokabel! Bei Verlust oder Beschädigung erhalten Sie Original-Netzkabel bei Ihrem Lieferanten.
  Das Anschließen darf ausschließlich von entsprechend ausgebildetem Elektro-Fachpersonal (z. B. Elektriker) durchgeführt werden.
• Arbeiten am elektrischen Teil des Wäschetrockners dürfen nur durch den Hersteller oder von autorisiertem Elektro-Fachpersonal durchgeführt werden.

Vor dem elektrischen Anschluss des Raumluft-Wäschetrockners müssen folgende Punkte überprüft werden:

■ Stimmt die Netzspannung mit der Spannung des Gerätes überein?
■ Ist das Versorgungsnetz ausreichend abgesichert?
■ Ist ein FI-Schutzschalter installiert?

1. Stellen Sie sicher, dass keine Spannung an den Leitungen anliegen kann, z. B. durch Ausschalten der entsprechenden Sicherung.
2. Überprüfen Sie mit einem geeigneten Spannungsprüfer, dass alle Leitungen spannungsfrei sind.
3. Verdrahten Sie das Elektrokabel des Raumluft-Wäschetrockners wie vorgeschrieben mit dem Stromkreis.
4. Schutzleiter anschließen;
5. Nullleiter anschließen;
6. Phase anschließen.

1. Stellen Sie die Stromversorgung wieder her und prüfen die Funktion.

Kondensatablauf montieren

Sachschaden

Bei fehlerhaft montiertem Kondensatablauf kann das Wasser in den Raum fließen.

Sorgen Sie dafür, dass das Kondensat immer sicher aufgefangen bzw. abgeleitet werden kann.
Ein Gefälle von mindestens 5 cm pro Meter Schlauch muss gewährleistet sein.

Die Raumluft-Wäschetrockner der Serie WT 230/240/250/280 sind mit einem Anschluss-Stutzen für den Kondensatablaufschlauch 15 x 2 mm ausgestattet (Seite 9, Abb. 1, Pos. 5).

1. Befestigen Sie den Ablaufschlauch am Anschlussstutzen.
2. Befestigen Sie den Ablaufschlauch sicher an einem Abfluss.
3. Stellen Sie sicher, dass der Ablaufschlauch vom Gerät ab ein Gefälle von mindestens 5 cm pro Meter Schlauch aufweist.

6 Betrieb und Bedienung

Verletzungsgefahr und Geräteschaden

Von unzulässigen Umgebungsbedingungen und unsachgemäßer Bedienung können Gefahren ausgehen.

- Vor Inbetriebnahme des Raumluft-Wäschetrockners lesen Sie die Bedienungsanleitung.

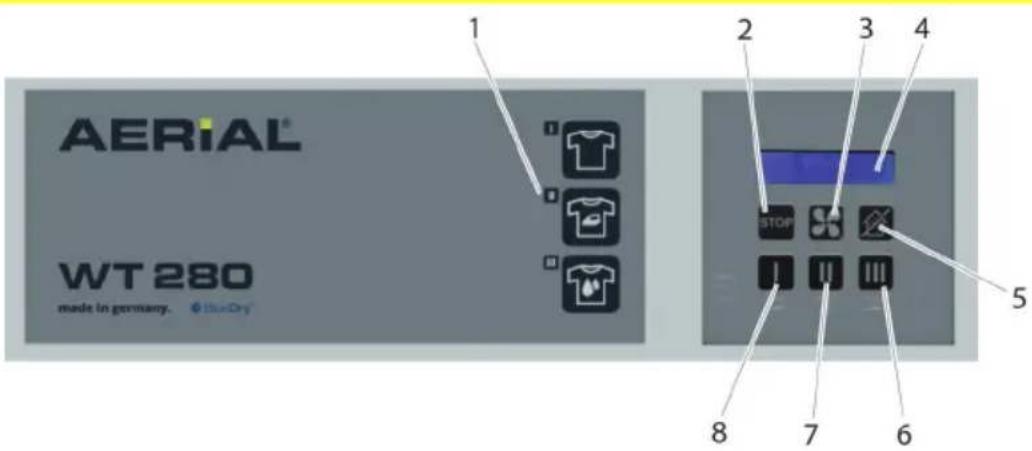

Bedienelemente

1	Trockenprogramm-Symbole	4	Display
2	Stoptaste	5	ES-Taste (Modus Raumentfeuchtung)
3	Schnelltrockentaste	6, 7, 8	Programmwahltasten

Betriebsarten

Raumentfeuchtung

Die Betriebsart „Raumentfeuchtung“ wird über die ES-Taste aktiviert und eingestellt, siehe Abschnitt Bedienung, Seite 19.

Wäschetrockner

Alle Wäschetrocknerprogramme und die Funktion der Tasten am Bedientableau finden Sie im Abschnitt Bedienung, Seite 19.

Automatische Abtauung

Bei der Entfeuchtung kann sich am Verdampfer Eis bilden. Die Raumluft-Wäschetrockner der Serie WT 230/240/250/280 sind mit einer automatischen Heißgas-Abtauung ausgestattet.

Inbetriebnahme

Um den Raumluft-Wäschetrockner einzusetzen, gehen Sie wie folgt vor:

1. Befestigen Sie den Raumluft-Wäschetrockner, s. Seite 10.
2. Stellen Sie sicher, dass der Raumluft-Wäschetrockner angeschlossen ist, s. Seite 14.
3. Stellen Sie sicher, dass der Ablaufschlauch ordnungsgemäß verlegt wurde und in einen Abfluss mündet (siehe Abschnitt „Kondensatablauf montieren“, ab Seite 16).

Bei der Trocknung und Trockenhaltung von Räumen mit Holzausstattung oder Gemälden, Antiquitäten, u. ä. sollte eine Feuchte von 55–60 % nicht unterschritten werden. Für Wohnräume sind Klimabedingungen von 20–25 °C und 50–60 % relative Feuchte empfehlenswert.

Bei unklaren Trocknungsaufgaben fragen Sie Ihren Fachberater.

1. Schalten Sie den Raumluft-Wäschetrockner am Ein-Schalter (s. Seite 9, Abb. 1, Pos. 6) ein. Am Display erscheint folgende Anzeige:

Bereit

57%

1. Wählen Sie am Bedientableau ein Programm oder einen Trockenmodus.

Zusätzlich können Sie die Trockenluft von Hand über die drehbaren Leitbleche in unterschiedliche Richtungen lenken.

Detaillierte Informationen zur Bedienung des Raumluft-Wäschetrockners finden Sie im Kapitel Bedienung, Seite 19.

Bedienung

Taste	Kurz drücken	5 s lang drücken	Display
	Programm„schranktrocken“		schranktrocken37% P1=46%
		Zeitlich begrenzte Trocknung: 30 Min.	Trocknung30 min
	Programm„bügelfeucht“		bügelfeucht37% P2=58%
		Zeitlich begrenzte Trocknung: 60 Min.	Trocknung60 min
	Programm„angetrocknet“		angetrocknet37% P3=65%
		Zeitlich begrenzte Trocknung: 90 Min.	Trocknung90 min
	Gerät abschalten:1. Kompressor aus2. Ventilator aus		Gerätschaltet ab
			Anzeige blinkt
		Betriebsstunden,Seriennummer der Elektronik	234 hSN:12345678
	Schnelltrockentaste		grüne LED an, wenn aktiv

Sprache einstellen

Taste	Kurz drücken	5 s lang drücken	Display
	Gerät abschalten		Gerätschaltet ab
		Spracheinstellung aufrufen	Sprachedeutsch
	Sprache wählen (DE, FR, IT, EN)		LanguageEnglish
	Sprachauswahl speichern		Languageenglish

Raumentfeuchtung einstellen

Taste	Kurz drücken	Display
	1 × drücken: gewünschte Raumfeuchte = 35%	Bereit37% ES 35%
ES-Taste	2 × drücken: gewünschte Raumfeuchte = 40%	Bereit37% ES 40%
	3 × drücken: gewünschte Raumfeuchte = 45%	Bereit37% ES 45%
	u.s.w. nach 7 x drücken: ES-Modus beenden	Bereit37%

Hygrostat kalibrieren

Die korrekte Kalibrierung des Hygrostaten erfordert Fachkenntnisse. Bitte wenden Sie sich an die Person, die der Betreiber beauftragt und eingewiesen hat (z. B. Hausmeister).

Schritt	Taste			Funktion	Display
1				Gerät abschalten	Gerätschaltet ab
2	+ (5 Sek. lang drücken)			Kalibrierung Hygrostat aufrufen	Kalibrierung HY
3				Zu kalibrierendes Programm wählen	Kalibrierung P2 56%
4				Kalibrierungswert schrittweise erhöhen	Kalibrierung P2 58%
5				Kalibrierungswert schrittweise verringern	Kalibrierung P2 54%
6				Kalibrierungswert speichern	Saved

7 Wartung und Pflege

Wartungstätigkeiten

Reinigungsintervalle hängen stark von den Einsatzbedingungen ab. Überprüfen Sie daher Ihren Raumluft-Wäschetrockner nach jedem Trockenvorgang.

Um einen störungsfreien Betrieb des Raumluft-Wäschetrockners sicherzustellen, muss das Gerät regelmäßig gereinigt und insbesondere der Luftfilter überprüft werden.

Gehen Sie wie folgt vor:

■ Luftfilter entnehmen und reinigen, bei Bedarf erneuern (s. Seite 9, Abb. 1, Pos. 1).

WARNING

Verletzungsgefahr durch Stromschlag und drohender Sachschaden

Der Raumluft-Wäschetrockner darf nur durch geschultes und fachkundiges Personal instandgesetzt werden. Innerhalb der Gewährleistung dürfen Eingriffe nur durch den Hersteller oder durch vom Hersteller beauftragte Personen durchgeführt werden. Eingriffe durch nicht autorisierte Personen führen zum Erlöschen der Gewährleistungsansprüche!

WARNING

Gefahr von Schnittverletzungen und Quetschgefahr!

Wenn der Luftfilter entnommen wurde, kann es zu Schnittverletzungen an den scharfen Kanten des Wärmetauschers kommen.

• Tragen Sie den Raumluft-Wäschetrockner zu zweit oder verwenden Sie geeignete Hebezeuge zum Transport.
• Tragen Sie Schutzhandschuhe, wenn Sie den Luftfilter tauschen.
  Greifen Sie nicht in das Einlassgitter.

■ Sichtkontrolle: Ablaufstutzen und angeschlossener Schlauch.
■ Gehäuse von außen mit feuchtem Tuch reinigen.
■ Neuen bzw. gereinigten Filter einsetzen. Verwenden Sie nur Original-Filter, um die einwandfreie Funktion des Raumluft-Wäschetrockners zu gewährleisten.

8 Störungsbehebung

Weist der Raumluft-Wäschetrockner einen vermeintlichen Defekt auf, überprüfen Sie bitte zunächst die folgenden Punkte. Sollte dies keine Abhilfe schaffen, wenden Sie sich an Ihren Fachberater.

Verletzungsgefahr durch Stromschlag und drohender Sachschaden

Der Raumluft-Wäschetrockner darf nur durch geschultes und fachkundiges Personal instandgesetzt werden. Innerhalb der Gewährleistung dürfen Eingriffe nur durch den Hersteller oder durch vom Hersteller beauftragte Personen durchgeführt werden. Eingriffe durch nicht autorisierte Personen führen zum Erlöschen der Gewährleistungsansprüche!

Verletzungsgefahr durch Kontakt mit heißen Bauteilen des Kühlkreislaufs

Arbeiten an den inneren Bauteilen dürfen nur durch den Hersteller oder durch ihn autorisiertes Personal durchgeführt werden.

Verletzungsgefahr durch brennbare Kältemittel und Toxizität

- Arbeiten an den inneren Bauteilen dürfen nur durch den Hersteller oder durch ihn autorisiertes Personal durchgeführt werden.

Erstickungsgefahr bei Leckage des Kältemittels in geschlossenen Räumen bei Wartungsarbeiten

- Arbeiten an den inneren Bauteilen dürfen nur durch den Hersteller oder durch ihn autorisiertes Personal durchgeführt werden.

Verletzungsgefahr am drehenden Ventilatorflügel

Reparaturen oder Instandsetzungsarbeiten dürfen nur durch den Hersteller oder durch ihn autorisiertes Personal durchgeführt werden.

Fehlermeldungen

Display-Anzeige	Bedeutung	Abhilfe
Error	Sensorproblem	Wenden Sie sich an den AERIAL-Service
Error 1	Problem mit dem Kältekreislauf	Wenden Sie sich an den AERIAL-Service
Raumtemperatur <3°C - >30°C	Umgebungstemperatur außerhalb des Arbeitsbereiches	Raumbedingungen anpassen

Störungen

Problem	Mögliche Ursache	Abhilfe
Geringe oder keine Entfeuchtungs-leistung	Der Luftfilter ist stark verschmutzt. Der Raumluft-Wäschetrockner saugt zu wenig Luft an.	Reinigen Sie den Filter (Seite 9, Abb. 1, Pos. 1) bzw. setzen Sie einen neuen ein. Kontrollieren Sie den Filter vor jeder Benutzung. Verwenden Sie nur Original-Luftfilter, da ungeeignete Luftfilter den Luftstrom behindern können.
Gerät ist außer Betrieb. Lüfter und Kompressor arbeiten nicht.	Raumluft-Wäschetrockner ausgeschaltet	Schalten Sie den Raumluft-Wäschetrockner ein (Seite 9, Abb. 1, Pos. 6)
	Raumluft-Wäschetrockner ohne Stromversorgung	Lassen Sie den Stromanschluss, das Gerät und die Gebäudeabsicherung von einem Fachmann prüfen.
Unerwartet lange Trocknungszeit	Der Raumluft-Wäschetrockner ist für den Einsatzweck falsch dimensioniertEs befindet sich viel Feuchtigkeit im Mauerwerk, Fußboden, etc.	Die Luftwechselrate, Anzahl der Personen im Raum, Menge der nassen Kleidung und evtl. offene Wasserflächen entscheiden über die Feuchtelast im Raum. Lassen Sie von Ihrem Fachhändler berechnen, ob der gewählte Raumluft-Wäschetrockner für Ihre Gegebenheiten ausreichend ist.In diesem Fall wird der Raumluft-Wäschetrockner einige Zeit benötigen, um das vorhandene Wasser zu entfernen und einen akzeptablen Wert im Raum zu erreichen.

9 Außerbetriebnahme, Lagerung und Entsorgung

Außerbetriebnahme

Wenn Sie den Raumluft-Wäschetrockner längere Zeit nicht benötigen, können Sie ihn vorübergehend außer Betrieb nehmen. Gehen Sie dazu wie folgt vor:

1. Schalten Sie den Raumluft-Wäschetrockner am Ein/Aus-Schalter aus (Seite 9, Abb. 1, Pos. 6).
2. Variante mit Netzstecker: Ziehen Sie den Netzstecker
3. Decken Sie den Raumluft-Wäschetrockner mit einem Tuch ab.

Lagerung

Um den Raumluft-Wäschetrockner zu lagern, gehen Sie wie folgt vor:

1. Lagern Sie den Raumluft-Wäschetrockner entsprechend den vorgeschriebenen Einsatzbedingungen (siehe Seite 11).

Entsorgung

Bitte führen Sie diese Raumluft-Wäschetrockner nicht dem Hausmüll zu und entsorgen Sie sie auf keinen Fall in freier Natur.

Wir entsorgen diesen AERIAL – Raumluft-Wäschetrockner kostenlos und umweltgerecht für Sie. Setzen Sie sich einfach mit uns in Verbindung.

Alternativ nimmt auch Ihr ortsansässiges Entsorgungsunternehmen den Raumluft-Wäschetrockner zur umweltgerechten Entsorgung an.

10 Technische Daten

Komponenten, die in einen Raumluft-Wäschetrockner eingebaut werden, entscheiden unter anderem über die Entfeuchtungsleistung des Raumluft-Wäschetrockners. Da diese Komponenten nie vollkommen identisch sein können, kann die tatsächliche Leistung gemäß DIN EN 810 um bis zu 5 % von der angegebenen Leistung abweichen.

Allgemein
Anschlussspannung	230 V/50 Hz
Schutzart IP 22
Absicherung in Schwimmhallen	FI-Schutzschalter bauseits erforderlich
Einsatzbedingungen	+ 3 °C bis + 32 °C	40 % r. F. bis 95 % r. F.

Typ	Einheit	WT 230	WT 240	WT 250	WT 280
Umluftmenge	cbm/h	750	830	870	920
Leistungsaufnahme	Watt max.	569	570	887	1390
Kältemittel R407c	in kg	0,35	0,35	0,55	0,68
GWP: 1.774/ CO2	in t	0,62	0,62	0,975	1,21
Geräuschpegel	dB (A)	61	61	60	66
Abmessungen H x B x T	mm 810/639/345
Gewicht	kg	40	40	42	43

Kondensatableitung	Direkte Kondensatableitung mit Schlauch
Aufstellung	Wandbefestigung
Gewährleistung	2 Jahre

11 CE-Konformitätserklärung

CE-Konformitätserklärung

im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anh. II 1. A

Hersteller	In der Gemeinschaft ansässige Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen
Dantherm GmbH • Systeme zur LuftbehandlungOststraße 148D - 22844 Norderstedt	Manfred FöhlischDantherm GmbH • Systeme zur LuftbehandlungOststraße 148D - 22844 Norderstedt

Beschreibung und Identifizierung der Maschine

Produkt / Erzeugnis	Raumluft-Wäschetrockner
Typ	Aerial WT 220-230-250-280
Projektnummer	Aerial WT 220-230-250-280
Funktion	Der Wäschetrockner dient zur Trocknung von Wäschestücken und Entfeuchtung von Luft bei Atmosphärendruck in geschlossenen Räumen. Er kann die Bildung von Schwitzwasser verhindern, zu hohe Luftfeuchte beseitigen und eine bestimmte Luftfeuchte konstant halten.

Es wird ausdrücklich erklärt, dass die Maschine allen einschlägigen Bestimmungen der folgenden EG-Richtlinien bzw.

Verordnungen entspricht:

2006/42/EG	Richtlinie 2006/42/EG des Europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG (Neufassung) (1)Veröffentlicht in L 157/24 vom 09.06.2006
2014/35/EU	Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem MarktVeröffentlicht in L 96/357 vom 29.03.2014

2014/30/EU

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung) Veröffentlicht in L 96/79 vom 29.03.2014

Fundstelle der angewandten harmonisierten Normen entsprechend Artikel 7 Absatz 2:

EN ISO 12100:2010-11

Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobewertung und Risikominderung (ISO 12100:2010)

EN 60335-2-40/

Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 2-40: Besondere Anforderungen für elektrisch betriebene Wärmepumpen, Klimageräte und Raumluft - Entfeuchter

A1:2006-04

EN 60204-

Sicherheit von Maschinen - Elektrische Ausrüstung von

1:2006/A1:2009

Maschinen - Teil 1: Allgemeine Anforderungen

EN ISO 13849-1:2015

Sicherheit von Maschinen — Sicherheitsbezogene Teile von Steuerungen — Teil 1: Allgemeine Gestaltungsleitsätze (ISO 13849-1:2015)

Norderstedt, 3.11.2017

Ort, Datum

4. A

Unterschrift

Manfred Föhlisch

II. EN Instructions for use

Norderstedt, 3.11.2017

Luogo, data

4. A A

Firma

Manfred Föhlisch

Norderstedt, 3.11.2017

Lieu, date

Signature

Manfred Föhlisch

V. NO Bruksanvisning

Norderstedt, 3.11.2017

Sted og dato

4 AG Underskrift

Underskrift

Manfred Föhlisch

Norderstedt, 3.11.2017

Podpis

Miejscowość, data

Manfred Föhlisch

CE

Händlerstempel/Dealer stamp :

AERIAL®

Dantherm GmbH · Systeme zur Luftbehandlung

Oststraße 148 · D-22844 Norderstedt

Phone [phone] · Telefax 526 879 20

E-Mail: [e-mail] · Internet: www.aerial.de
