BEDIENUNGSANLEITUNG S-CHARGER-30A.5 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Parameterbeschreibung Parameterwert
Produktname		Batterie-Ladegerät
Modell		S-LADEGERÄT-30A.5	S-LADEGERÄT-50A.4	S-LADEGERÄT-30A.6
Nenneingangsspannung [V~] / Frequenz [Hz] / Strom [A]		230/50/2.8	230/50/7.5	230/50/2.8
Nennausgangsspannung [V~]		12/24
Nennleistung [W]		480	720	480
Schutzklasse		I
Schutzart IP		IP20
Insulation class		F
Abmessungen [Breite x Tiefe x Höhe; mm]		260 x 200 x 180	270 x 245 x 200	270 x 235 x 200
Gewicht [kg]		6,9	9,8	7,4
Betriebsart Aufladen			Aufladen, Starthilfe	Aufladen
Maximaler Ladestrom [A]	12V	15	20	15
	24V	20	30	20
Max. Stromausgang [W]		27	45	27
Max. Ausgangsstrom der Starthilfefunktion [A]		- 130 -
Max. Leistungsaufnahme der Starthilfefunktion [W]		- 2200 -
Empfohlene Batteriekapazität	12V 20-150		20-250	20-150
	24V	20-250	30-300	30-250
[Ah]
Geeigneter Batterietyp		Blei-Säure, AGM, EFB, GEL
Minimale zum Laden geeignete Batteriespannung [V]		4

1. Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wird nach strengen technischen Richtlinien unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus wird es unter Einhaltung der strengsten Qualitätsstandards hergestellt.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Das Gerät ist so konzipiert, dass die Risiken von Lärmemissionen auf ein Minimum reduziert werden, wobei der technische Fortschritt und die Möglichkeiten zur Lärmminderung berücksichtigt werden.

Legende

CE	Das Produkt entspricht den einschlägigen Sicherheitsnormen.
	Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.
	Das Produkt muss recycelt werden.
	WARNUNG! oder VORSICHT! oder HINWEIS! Anwendbar auf die gegebene Situation.(allgemeines Warnzeichen)
	ACHTUNG! Warnung vor Stromschlag!
	Nur in Innenräumen verwenden.

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Sicherheit bei der Verwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder sogar zum Tod führen.

Die Begriffe "Gerät" oder "Produkt" werden in den Warnhinweisen und Anleitungen verwendet, um sich auf das Gerät zu beziehen:

Batterie-Ladegerät

2.1. Elektrische Sicherheit

a) Der Stecker muss in die Steckdose passen. Nehmen Sie am Stecker keinerlei Modifikationen vor. Die Verwendung von Originalsteckern und passenden Steckdosen verringert das Risiko eines Stromschlags.

b) Vermeiden Sie das Berühren von geerdeten Elementen wie Rohren, Heizungen, Boilern und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn das geerdete Gerät Regen ausgesetzt ist, in direktem Kontakt mit einer nassen Oberfläche steht oder in einer feuchten Umgebung betrieben wird. Das Eindringen von Wasser in das Gerät erhöht die Gefahr von Schäden am Gerät und von Stromschlägen.

c) Verwenden Sie das Kabel nur für den vorgesehenen Zweck. Verwenden Sie ihn niemals, um das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.

d) Wenn die Verwendung des Geräts in einer feuchten Umgebung nicht vermieden werden kann, sollte ein Fehlerstromschutzschalter (RCD) verwendet werden. Die Verwendung eines FI-Schalters verringert das Risiko eines Stromschlags.

2.2. Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz geordnet und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie vorauszusehen, was passieren kann, beobachten Sie, was vor sich geht und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten.
b) Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Zone, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und melden Sie es unverzüglich einer Aufsichtsperson.
d) Wenn Sie Zweifel an der korrekten Funktion des Geräts haben, wenden Sie sich an den Kundendienst des Herstellers. Reparaturen am Produkt dürfen nur von der Kundendienststelle des Herstellers durchgeführt werden. Versuchen Sie nicht, Reparaturen selbst durchzuführen!
e) Das Gerät darf nur von der Servicestelle des Herstellers repariert werden. Versuchen Sie keine eigenständigen Reparaturen!
f) Wenn ein Feuer ausbricht, verwenden Sie ausschließlich Pulver- oder Kohlendioxid (CO2)-Feuerlöscher, die für den Einsatz an stromführenden Geräten geeignet sind, um das Feuer zu löschen.
g) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. (Eine Ablenkung kann zu einem Verlust der Kontrolle über das Gerät führen)
h) Beim Laden von Batterien werden Gase freigesetzt, die explosiv sein können. Vermeiden Sie den Kontakt mit Funken und Feuer. Verwenden Sie das Gerät in einem gut belüfteten Raum.

Immer beachten! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

2.3. Eigenschutz

a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit, das Gerät zu bedienen, erheblich beeinträchtigen können.
b) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
c) Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
d) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet. Das Gerät darf nur von körperlich fitten Personen gehandhabt werden, die dazu in der Lage sind, entsprechend geschult, mit dieser Anleitung vertraut und im Rahmen des Arbeitsschutzes ausgebildet sind.

2.4. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Geeignete Werkzeuge für die jeweilige Aufgabe verwenden. Ein richtig ausgewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (das Gerät lässt sich nicht ein- und ausschalten). Geräte, die sich nicht mit dem EIN/AUS-Schalter ein- und ausschalten lassen, sind gefährlich, dürfen nicht betrieben werden und müssen repariert werden.
c) Vergewissern Sie sich, dass der Stecker aus der Steckdose gezogen ist, bevor Sie Einstellungen vornehmen, Werkzeuge auswechseln oder das Gerät beiseite legen. Diese Vorsichtsmaßnahmen verringern das Risiko einer versehentlichen Aktivierung des Geräts.
d) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
e) Halten Sie das Gerät in einem guten technischen Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den

sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor der Benutzung zur Reparatur.

f) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

g) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.

h) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden. Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.

i) Laden Sie keine Einwegbatterien!

j) Laden Sie keine defekten oder beschädigten Batterien.

k) Keine gefrorenen Akkus laden.

I) Schützen Sie das Gerät vor Witterungseinflüssen, insbesondere vor Niederschlägen. Verwenden Sie das Gerät nur in gut belüfteten Räumen.

m) Vergewissern Sie sich, dass das Batterieladegerät von einer Stromquelle getrennt ist, wenn Sie Kabel an eine Batterie anschließen.

n) Legen Sie niemals eine Batterie direkt unter oder auf das Ladegerät. Stellen Sie das Ladegerät so weit wie möglich von der Batterie entfernt auf. Das Batterieladegerät kann eine Funkenquelle sein oder einen Lichtbogen erzeugen.

o) Beim Laden von Batterien werden Gase freigesetzt, die explosiv sein können. Vermeiden Sie den Kontakt mit Funken und Feuer.

p) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen.

q) Stellen Sie das Batterieladegerät niemals unter die Motorhaube.

r) ACHTUNG: Vergewissern Sie sich immer, dass der Fahrzeug- und Batteriehersteller die Verwendung einer Starthilfefunktion des Batterieladegeräts zum Starten des Motors zulässt!

ACHTUNG! Trotz der sicheren Konstruktion des Geräts und seiner Schutzvorrichtungen sowie trotz der Verwendung zusätzlicher Elemente zum Schutz des Bedieners besteht bei der Verwendung des Geräts eingeringes Unfall- oder Verletzungsrisiko. Seien Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

3. Leitlinien verwenden

Das Gerät ist für das Aufladen von Autobatterien ausgelegt. Einige Modelle verfügen über eine Starthilfefunktion, die bei leerer Batterie oder bei niedrigen

Temperaturen zum Einsatz kommt. Er ist mit einem Thermo- und Überlastungsschutz ausgestattet.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

3.1. Beschreibung des Geräts

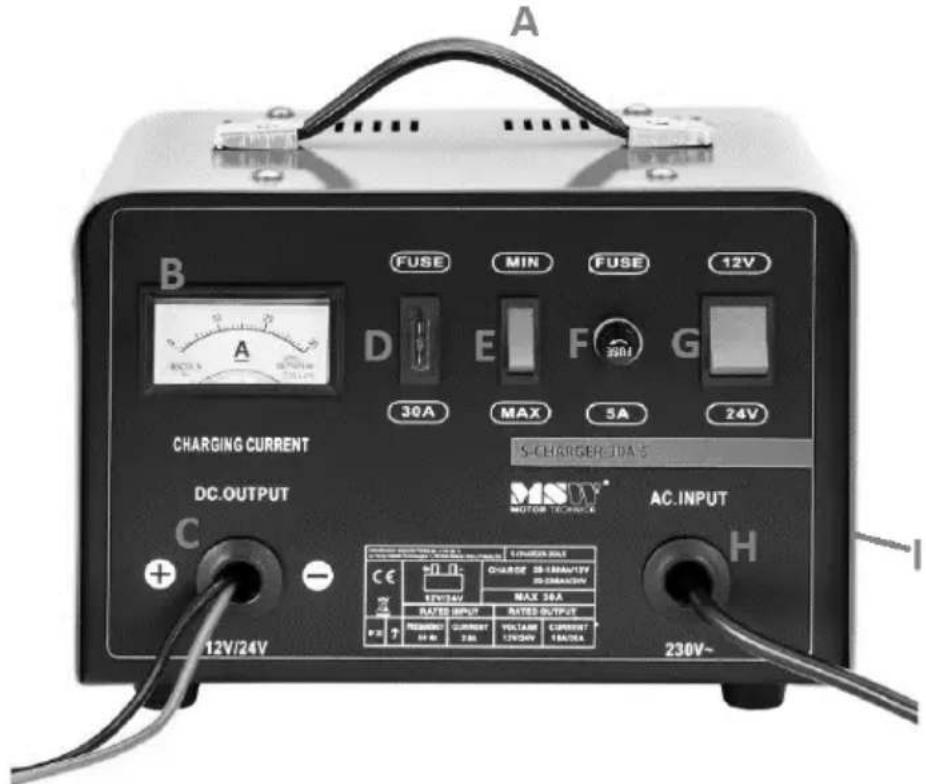

S-LADEGERÄT-30A.5:

A B FUSE MIN FUSE 12V D E F G 30A MAX 5A 24V CHARGING CURRENT S-CHARGER-30A-5 DC.OUTPUT MSW MOTOR TECHNICE AC.INPUT C H 12V/24V 12V/24V 230V~ + - - RATED INPUT RATED OUTPUT POWER: 12V Current 23A VOLTAGE CURRENT 12V/24V 16A/24A

S-LADEGERÄT-50A.4:

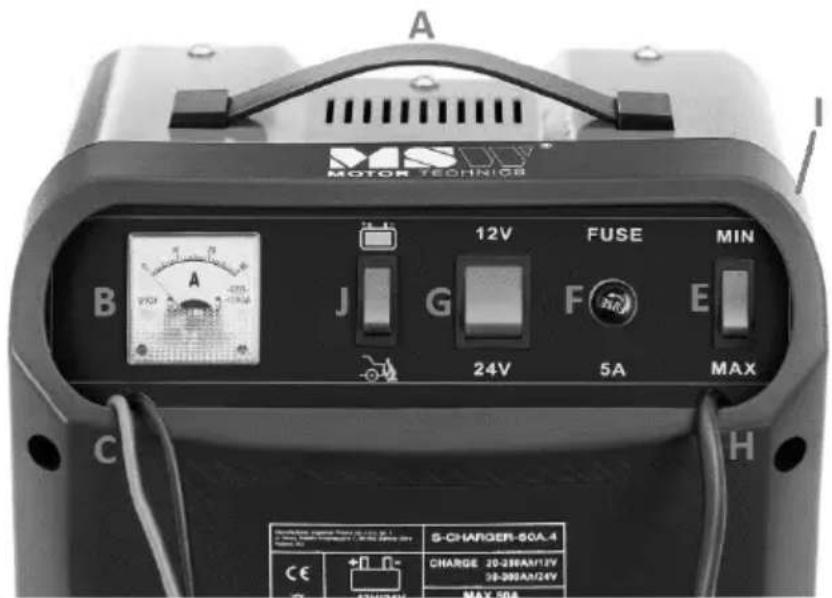

A MOTOR TECHNICB 12V FUSE MIN B J G F E 24V 5A MAX S-CHARGER-50A-4 CHARGE 20-286AM/12V 30-390AA/24V MAX 50A CE + - CHARGE

S-LADEGERÄT-30A.6:

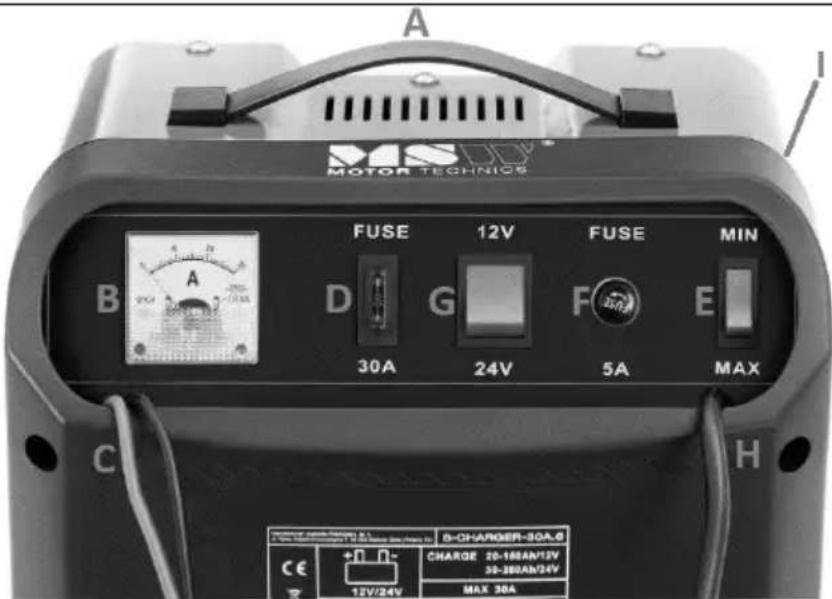

A MOTOR TECHNIOS B FUSE 12V FUSE MIN D G F E 30A 24V 5A MAX C H D-CHARGER-30A.G CE +O- 12V/24V CHARGE 20-180AN/13V 30-280AN/24V MAX 30A

A. Transportgriff
B. Strommessgerät
C. DC-Ausgangskabel mit Klemmen
D. DC-Sicherungssockel
E. Schalter für den Lademodus
F. AC-Sicherungsssockel
G. 12/24V-Wahlschalter
H. AC-Netzkabel mit Stecker
J. Betriebsartenschalter

I. Netzschalter ON/OFF (auf der Rückseite; auf dem Bild nicht sichtbar)

3.2. Vorbereitung für den Einsatz

GERÄTESTANDORT

Die Umgebungstemperatur darf nicht höher als 40°C sein und die relative Luftfeuchtigkeit sollte weniger als 85% betragen. Sorgen Sie für eine gute Belüftung des Raums, in dem das Gerät verwendet wird. Zwischen jeder Seite des Geräts und der Wand oder anderen Gegenständen sollte ein Abstand von mindestens 10 cm bestehen. Das Gerät sollte immer auf einem ebenen, stabilen, sauberen, feuerfesten und trockenen Untergrund und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen und sensorischen Fähigkeiten verwendet werden. Stellen Sie das Gerät so auf, dass Sie immer Zugang zum Netzstecker haben. Das an das Gerät angeschlossene Netzkabel muss ordnungsgemäß geerdet sein und den technischen Angaben auf dem Produktetikett entsprechen.

Achtung: Schütteln, Stürzen und Umkippen des Geräts beim Transport sind zu vermeiden.

3.3. Verwendung des Geräts

ACHTUNG: Vergewissern Sie sich, dass der zu ladende Akku der richtige Typ ist (Bleisäure usw.), den Anforderungen des Geräts entspricht und mindestens 4 V Spannung hat. Es ist ratsam, die Batterie aus dem Fahrzeug auszubauen oder zumindest vom Fahrzeug abzuklemmen. Lassen Sie ein in Betrieb befindliches Gerät niemals über einen längeren Zeitraum unbeaufsichtigt.

a) Schließen Sie das Kabel mit der roten Klemme an den positiven (+) Batteriepol an.
b) Schließen Sie das Kabel mit der schwarzen Klemme an den Minuspol (-) der Batterie an.
c) Stellen Sie mit dem Wahlschalter die gewünschte Ausgangsspannung (12/24 V) ein.
d) Verwenden Sie den Wahlschalter, um den gewünschten Ladestrom zu wählen: "MIN" - niedriger Ladestrom oder "MAX" - hoher Ladestrom.
e) Beim Modell S-CHARGER-50A.4 stellen Sie den Schalter zusätzlich in die mit dem folgenden Diagramm markierte Ladeposition:

f) Schließen Sie das Batterieladegerät an eine Stromquelle an.
g) Schalten Sie die Stromversorgung ein, indem Sie den Netzschalter (auf der Rückseite des Gehäuses) auf "ON" stellen.
h) Das Amperemeter zeigt den Ladestrom an, der mit der Zeit und mit zunehmendem Ladezustand der Batterie abnimmt.
i) Wenn die Batterie vollständig aufgeladen ist (das Amperemeter zeigt keine Ladung an), schalten Sie das Gerät aus, indem Sie den Netzschalter auf "OFF" stellen, und lösen Sie dann die Klemmen von den Batteriepolen.

Neben der Batterieladefunktion verfügt das Modell S-CHARGER-50A.4 auch über eine Starthilfefunktion für Verbrennungsmotoren. Gehen Sie wie folgt vor, um die Starthilfefunktion zu aktivieren:

a) Verbinden Sie die Kabel mit den Klemmen gemäß den oben genannten Richtlinien (Punkte a und b).
b) Es wird empfohlen, den Akku zunächst 10-15 Minuten lang aufzuladen. Das erleichtert die Starthilfe.
c) Schalten Sie alle nicht benötigten elektrischen Funktionen im Fahrzeug aus, wie z. B. Beleuchtung, Anzeigen, Heizung usw.

d) Stellen Sie den Wahlschalter auf die Starthilfefunktion, die mit dem folgenden Diagramm gekennzeichnet ist:

e) Die Starthilfe sollte nach folgendem Zyklus durchgeführt werden: 3 s Betrieb / 120 s Pause. Es können maximal 5 Starthilfezyklen durchgeführt werden. Bei Überschreitung dieser Werte können die Sicherungen im Batterieladegerät auslösen!

3.4. Reinigung und Wartung

a) Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht ätzende Reinigungsmittel.
c) Lagern Sie das Gerät an einem trockenen, kühlen und gut belüfteten Ort, der frei von Feuchtigkeit und direkter Sonneneinstrahlung ist. Lagern Sie es an einem Ort, an dem keine korrosiven Gase vorhanden sind.
d) Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab und tauchen Sie es nicht in Wasser ein.
e) Achten Sie darauf, dass kein Wasser durch die Öffnungen im Gehäuse des Geräts in das Innere des Geräts gelangt.
f) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
g) Das Gerät muss regelmäßig inspiziert werden, um seine technische Leistungsfähigkeit zu überprüfen und eventuelle Schäden festzustellen.
h) Für die Reinigung muss ein weiches Tuch verwendet werden.
i) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese das Oberflächenmaterial des Geräts beschädigen können.
j) Reinigen Sie das Gerät nicht mit säurehaltigen Substanzen, Mitteln für medizinische Zwecke, Verdünnern, Kraftstoffen, Ölen oder anderen chemischen Substanzen, da dies das Gerät beschädigen kann.

ENTSORGUNG VON ALTGERÄTEN

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
