Produkttyp	LCD-Projektor
Marke	Yaber
Modell	Pro V9
Native Auflösung	1920 x 1080 Pixel (Full HD)
Display-Technologie	LCD
Lichtquelle	LED
Anzahl Farben	16,8 Millionen
Seitenverhältnis	4:3 / 16:9
Empfohlene Projektionsentfernung	1,5 bis 7,0 m (4,9 bis 22,9 Fuß)
Gewicht	1,8 kg (3,96 lb)
Stromversorgung	100-240 V AC, 50/60 Hz
Lautsprecherleistung	15 W Stereo
Konnektivität	2x HDMI, 2x USB, 1x AV, 1x Kopfhörerausgang 3,5 mm
Drahtlose Funktionen	Wi-Fi, Bluetooth, Miracast, iOS Cast
Trapezkorrektur	Automatisch und manuell (vertikal und horizontal, 4 Punkte)
Fokussierung	Automatisch und manuell
Unterstützte Videoformate	MP4, MKV, AVI, MOV, usw.
Unterstützte Audioformate	MP3, AAC, WAV, FLAC, usw.
Unterstützte Bildformate	JPG, JPEG, BMP, PNG
Dokumentenwiedergabe	PPT, Word, Excel (über USB)
Reinigung der Linse	Weiches Baumwolltuch
Garantie	3 Jahre

Häufig gestellte Fragen - Pro V9 Yaber

Wie verbinde ich den Projektor Yaber Pro V9 mit dem WiFi?

Gehen Sie zur Startseite, wählen Sie das Menü WiFi, aktivieren Sie die WiFi-Funktion und wählen Sie Ihr Heimnetzwerk. Verbinden Sie sich mit demselben Netzwerk wie Ihr Mobilgerät für das Mirroring.

Wie projiziere ich den Bildschirm meines Android-Telefons mit Miracast?

Gehen Sie beim Projektor zum Menü Miracast. Aktivieren Sie auf Ihrem Android-Telefon die Bildschirmspiegelung (Drahtlose Anzeige / Screen Mirroring) und wählen Sie den Empfänger mit dem Namen 'Pro V9-AnCast-XXXX'.

Wie verbinde ich Bluetooth-Kopfhörer mit dem Projektor?

Gehen Sie über die Startseite zum Menü Bluetooth, aktivieren Sie Bluetooth und suchen Sie nach Geräten. Wählen Sie Ihren Bluetooth-Kopfhörer oder Lautsprecher zum Koppeln aus. Beachten Sie, dass der Projektor mit Bluetooth-Kopfhörern und -Lautsprechern kompatibel ist, aber nicht mit Tastaturen.

Was tun, wenn das projizierte Bild unscharf ist?

Nutzen Sie die automatische Fokussierung, die beim Start aktiviert wird (2-3 Sekunden warten). Falls nötig, drücken Sie die Tasten F+ oder F- auf der Fernbedienung für die manuelle Einstellung. Überprüfen Sie auch die Projektionsentfernung.

Wie korrigiere ich ein trapezförmiges Bild?

Der Projektor verfügt über eine automatische Trapezkorrektur beim Start. Für die manuelle Einstellung gehen Sie zu Einstellungen > Projektion > Manuelles Trapez und verwenden Sie die Pfeiltasten, um horizontal und vertikal anzupassen (4-Punkt-Korrektur).

Warum gibt es kein Signal auf meinem Projektor?

Stellen Sie sicher, dass Sie die richtige Eingangsquelle (HDMI1, HDMI2 oder AV) auf der Startseite ausgewählt haben. Überprüfen Sie, ob das Kabel richtig eingesteckt ist und das Quellgerät eingeschaltet ist.

Wie reinige ich die Linse des Projektors?

Verwenden Sie ein weiches Baumwolltuch, um die Oberfläche der Glaslinse vorsichtig abzuwischen. Verwenden Sie keine harten Tücher oder scheuernden Reinigungsmittel, die die Linse zerkratzen könnten.

Kann ich PowerPoint- oder Word-Dateien direkt von einem USB-Stick abspielen?

Ja, der Projektor Pro V9 unterstützt die Wiedergabe von PPT-, Word- und Excel-Dateien von einem USB-Stick. Stecken Sie den Stick ein, wählen Sie das USB-Symbol und dann die Datei aus.

Wie schalte ich den Projektor richtig aus?

Drücken Sie die Einschalttaste auf der Fernbedienung oder am Projektor und bestätigen Sie mit der OK-Taste. Warten Sie, bis der Lüfter stoppt, dann ziehen Sie das Netzkabel ab. Decken Sie die Linse ab und lagern Sie sie an einem kühlen, trockenen Ort.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die AAA-Batterien richtig eingelegt und ausreichend geladen sind. Stellen Sie sicher, dass der Infrarotsender der Fernbedienung auf den Infrarotempfänger des Projektors gerichtet ist. Ersetzen Sie die Batterien bei Bedarf.

BEDIENUNGSANLEITUNG Pro V9 Yaber

Projektor Spezifikationen 28

Projektor Übersicht 28

Fernbedienung 31

Installation 32

1. Installation Smethode 32
2. An der Decke installieren 33

Projektor Starten 34

Bildanpassung 34

1. Fokus-Einstellung 34
2. Keystone-Korrektur 35

Einrichten des Projektors 35

1. Wählen Sie die Insert-Signalquelle 36
2. USB-Datenträger-Eingabemodus 36

2.1 Wiedergabe von Video/Musik/Foto/Office Suite im USB-Festplatten Einfügungsmodus 36

2.2 Spielschnittstelle 37
2.3 Musikwiedergabe-Schnittstelle 39
2.4 Picture Play-Schnittstelle 40

1. WLAN-Einstellung 40

3.1 iOS Cast (für iOS-Geräte) 41
3.2 Miracast (für Android-Geräte) 41

1. Bluetooth Einstellung 42

2. Projektorbildeinstellung 43

5.1 Projektionsmodus 43

5.2 Automatische Trapezkorrektur und 4-Punkt-Trapezkorrektur.... 44

5.2.1 Automatische Trapezkorrektur.... 44

5.2.2 Horizontale und vertikale Keystone-Korrektur 44

5.3 Digitalzoom 44

1. Systemupdate 45

2. Andere Einstellung 46

3. Uber 46

Verbindung der Signalleitungen 47

1. Schließen Sie den USB-Datenträger 47

2. Schließen Sie die Geräte über die HDMI-Anschlüsse ..... 47

3. An den DVD-Player anschließen 47

4. Verbinden Sie sich mit der Soundbar/dem Lautsprecher 48

Sicheres Herunterfahren 48

Garantie 49

YABER Lebenslanger Professioneller Support

Lieber Kunde,

Vielen Dank, dass Sie sich für YABER entschieden haben!

Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Projektor verwenden. Bei Problemen senden Sie bitte Ihre Bestellnummer und das Problem per E-Mail an [e-mail]. Wir werden Ihnen innerhalb von 24 Stunden eine schnelle Lösung geben.

Tatsächlich können viele Probleme wie kein Ton, kein Signal, Ausfall der Wi-Fi-Verbindung, dunkle Bereiche, abgehackte Projektion usw. leicht gelöst werden. Verpacken Sie alles sorgfältig vor dem Versand.

Wenn Sie Fragen haben, kontaktieren Sie uns bitte, damit wir das Problem lösen können. Und geben Sie uns die Möglichkeit, uns zu verbessern. Wir garantieren eine zufriedenstellende Lösung.

Danke für dein Verständnis!

YABER-Serviceteams

Tipps

1. Stellen Sie den Projektor nicht an zu heißen oder zu kalten Orten auf, da hohe oder niedrige Temperaturen die Lebensdauer des Geräts verkürzen. Die Arbeitsumgebung würde zwischen 5°C und 35°C liegen.

2. Wenn auf der Projektionswand schwarze Flecken zu sehen sind, machen Sie sich bitte keine Sorgen, wenden Sie sich bitte per E-Mail an [e-mail]. Wir können Ihnen ein Video zur Entfernung des Staubs zusenden.

3. Der Projektor muss unbedingt vor starken Stößen, Extrusion und Vibration geschützt werden. Versuchen Sie, es nicht zu bewegen und bei starken Stößen, Extrusion und Vibration. Versuchen Sie, dies nicht zu tun, da dies zu Fehlern in der internen Schaltung führen kann.

4. Das Objektiv als Kernkomponente des Projektors steht in direktem Zusammenhang mit der Bilddefinition und -wirkung. Der übermäßige Staub darauf beeinträchtigt die Bildqualität. Die verschmutzte Linse muss mit einem weichen Baumwolltuch für die Glaslinsenoberfläche abgewischt werden. Hartes Tuch oder Scheuermittel dürfen nicht verwendet werden.

Paket Liste

Pro V9 Projektor HDMI Kable 3-in-1 AV Kable

Fernbedienung Netzkabel Putztuch

Simple black circle outline on white background (no text or symbols)

Objektivabdeckung Tragetasche Benutzermanual

Projektor Spezifikationen

Model No. Pro V9
Native Auflösung 1920*1080P Keystone-Korrektur			Automatisch/Manuell Vertikal Horizontal
Display-Technologie	LCD Lichtquelle LED
Farbspiel	16.8M Full Farbe	Seitenverhältnis 4:3/16:9
Empfohlener Projektionsabstand	4.9 - 22.9 ft	Minimaler Projektionsabstand	4.9ft
Netzspannung AC100-240V Projektorgewicht 3.96lbs
Bilddatei	JPG/JPEG/BMP/PNG	Schnittstellen	HDMI*2/USB*2/3.5mm Kopfhöreranschluss/AV
Projektionsmethode	Vorn/hinten am Schreibtisch, Vorne/hinten an der Decke
Videodatei MP4/MKV/WMV/3GP/MPG/VOB/TP/TS/DAT/MOV/FLV
Audiodatei MP3/WAV/WMA/M4A/AAC/OGG/FLAC

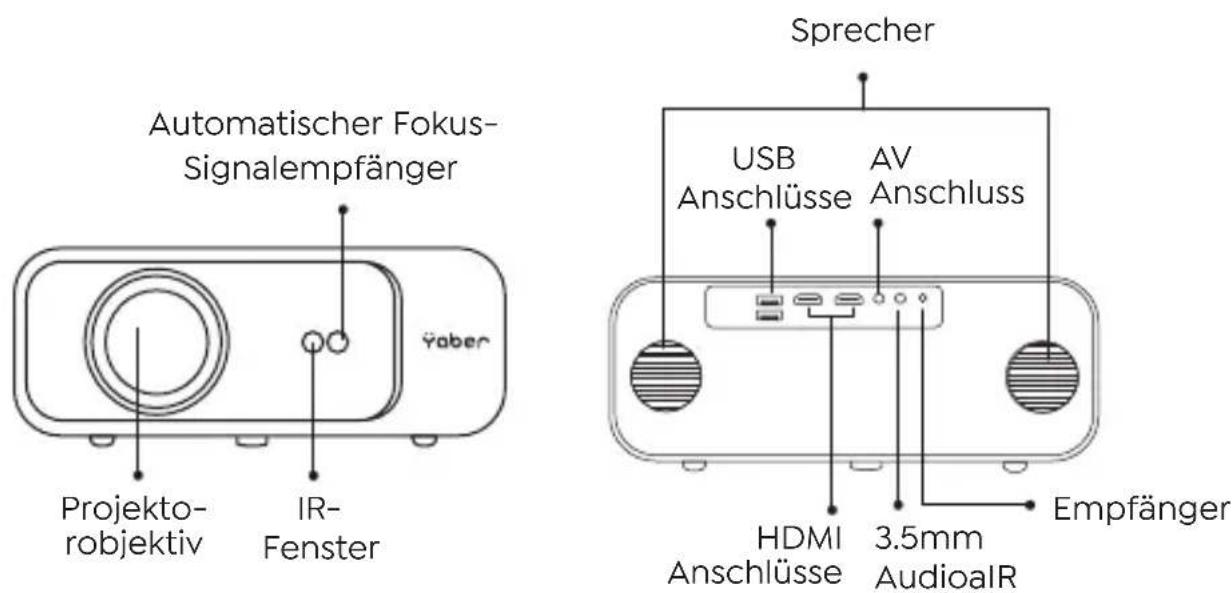

Projektor Übersicht

Automatischer FocusSignal-Empfänger	Für den automatischen Fokus
IR-Fenster Infrarot-Signalempfänger
Projektorobjektiv Optisch beschichtete Glaslinse
AV-Anschluss Audioeingang
Kopfhöreranschluss 3,5-mm-Kopfhörerausgang
Lufteinlass	Vermeiden Sie eine Überhitzung des Projektors
Luftauslass	Verhindern einer Überhitzung des Projektors
USB-Anschlüsse USB 1-Anschluss /	USB 2-Anschluss
HDMI-Anschlüsse HDMI 1-Eingang /	HDMI 2-Eingang
Sprecher Stereo 5W*2
Netzkabelanschluss Netzkabelanschluss

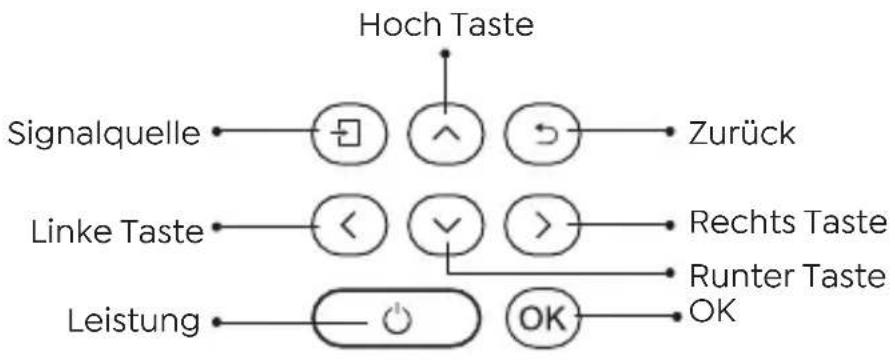


Leistung Schalten Sie den Strom ein/aus
Ressource	Rufen Sie das Fenster zur Auswahl der Signalquelle auf
Zurück Zurück zum vorherigen Menü
OK Bestätigen Sie die Option
Hoch Taste	Schutzpolster/zur Installation der Deckenhalterung entfernen
Runter Taste
Linke Taste
Rechts Taste

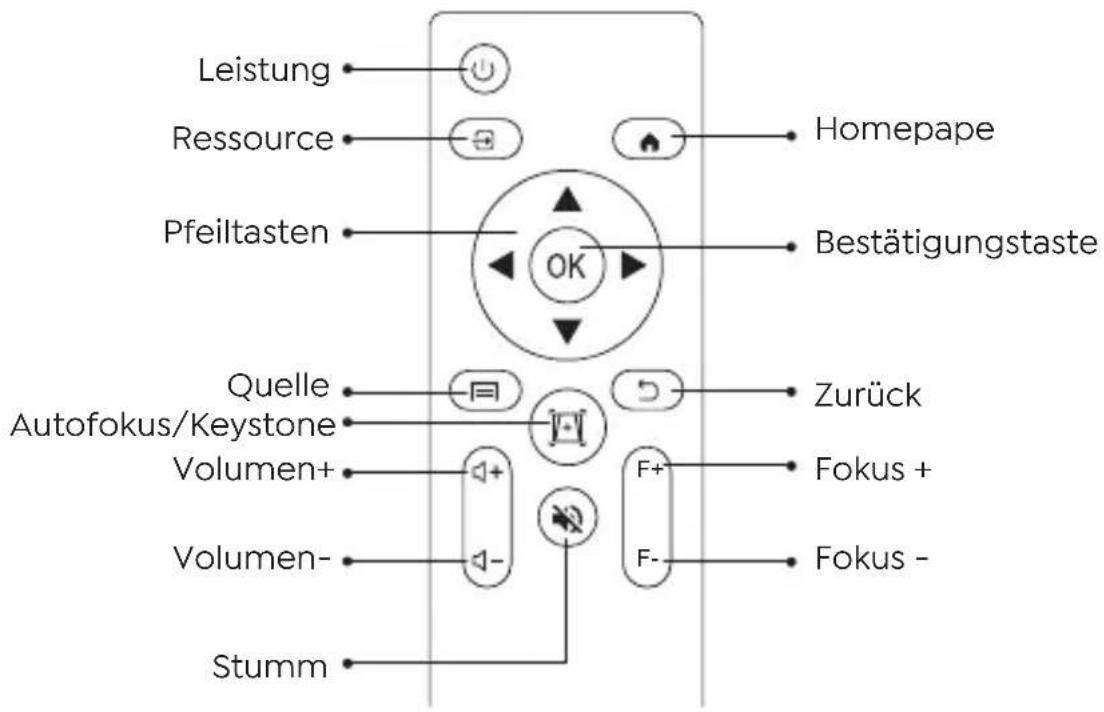

Fernbedienung

Leistung Schalten Sie den Strom ein/aus
Ressource Wählen Sie die Eingangssignalquelle
Pfeiltasten	Wird verwendet, um die Parameter des Projektors im Menümodus einzustellen
Quelle	Einmal drücken: Bild- und Toneinstellungen im AV- oder HDMI-Modus vornehmen Zweimal hintereinander drücken: 16:9/4:3-Projektion wählen
Autofokus/Keystone Passen Sie Fokus und Keystone an
Lautstärke + Lautstärke erhöhen
Lautstärke - Lautstärke runter
Stumm Schließen Sie den Ton
Homepage Geben Sie die Startseite ein
Bestätigungstaste	Bestätigen Sie die Option/Wiedergeben oder pausieren Sie das Video
Zurück Geben Sie die Startseite ein
F+ Fokus +
F - Fokus-

Note:

1. Bitte legen Sie vor der Verwendung 2 AAA-Batterien in die Fernbedienung ein. Verwenden Sie keine alten und neuen Batterien in der Fernbedienung, da dies zu Betriebsausfällen aufgrund unzureichender Stromversorgung führen kann.
2. Stellen Sie bei Verwendung der Fernbedienung sicher, dass der Signalsender der Fernbedienung auf den Infrarotsignalempfänger des Projektors gerichtet ist.
3. Wenn Sie die Fernbedienung längere Zeit nicht verwenden, nehmen Sie bitte die Batterien heraus, um ein Auslaufen der Batterien zu verhindern.

Installation

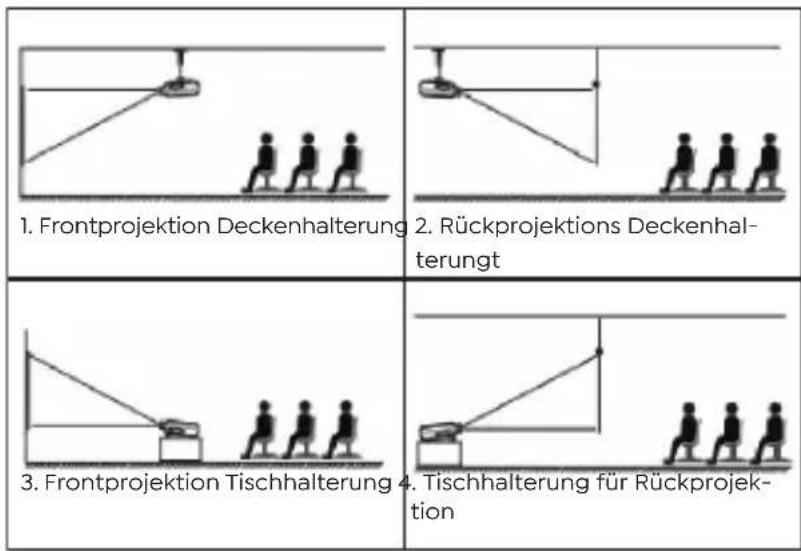

1. Installations Methode

Der Projektor kann mit einem speziellen Aufhängerahmen an der Decke aufgehängt und stabil auf dem Schreibtisch platziert werden, um das Bild entsprechend der Betriebsumgebung und den Anforderungen zu projizieren. Außerdem kann der Projektor mit den folgenden Methoden installiert werden:

Halten Sie den Projektor in einer Höhe, in der sein Objektiv axialsymmetrisch zur Leinwand ist. Wenn dies nicht möglich ist,

verwenden Sie die Keystone-Korrekturfunktion, um das Projektionsbild anzupassen. Wenn Sie eine kostenlose Projektionswand erhalten möchten, kontaktieren Sie uns bitte über [e-mail].

Seitenverhältnis: 16:9
Distanz (ft.) Bildschirmgröße
3.8 35"
5.5 50"
7.6 70"
10.9 100"
13.1	120"
16.4 150"
21.9 200"

Der empfohlene Projektionsabstand beträgt etwa 10,9 Fuß, der kürzeste Projektionsabstand beträgt 3,8 Fuß. Die Bildgröße hängt von der Entfernung zwischen Projektor und Leinwand ab, es kann zu Abweichungen von 3 % zwischen den oben aufgeführten Daten kommen. Unterschiedliche Einstellungen bewirken unterschiedliche Entfernungen.

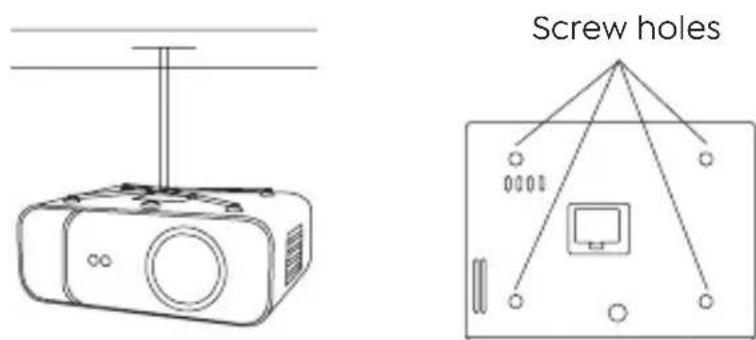

2. An der Decke installieren

Der Projektor kann mit einem speziellen Aufhängerahmen an der Decke aufgehängt und stabil auf dem Schreibtisch platziert werden, um das Bild entsprechend der Betriebsumgebung und den Anforderungen zu projizieren. Außerdem kann der Projektor mit den folgenden Methoden installiert werden:

1. Bitte kaufen Sie eine universelle Projektor-Deckenhalterung.

2. Entfernen Sie die vier Gummipuffer auf der Unterseite des Projektors, Sie werden die Schraubenlöcher sehen und verwenden Sie die M5*11mm-Schrauben zum Installieren der Decke und installieren Sie sie dann.

Projektor Starten

1. Drücken Sie die Ein/Aus-Taste auf der Fernbedienung oder am Projektor, die Kontrollleuchte leuchtet blau.
2. Verwenden Sie die Fokusfunktion des Projektors, um die beste Bildleistung zu erzielen. (Wenn es immer noch verschwommen ist, versuchen Sie bitte, den Projektionsabstand anzupassen.)
3. Verwenden Sie die Keystone-Funktion des Projektors, um eine rechteckige Projektionswand zu erhalten.
4. Schließen Sie das externe Gerät (Smartphone, iPad, Fire TV, TV-Box, DVD-Player, Computer usw.) an den entsprechenden Schnittstellen des Projektors an, achten Sie darauf, die entsprechende Quelle auszuwählen. Wenn Sie nicht die richtige Quelle auswählen, kann der Projektor das Signal nicht erkennen.

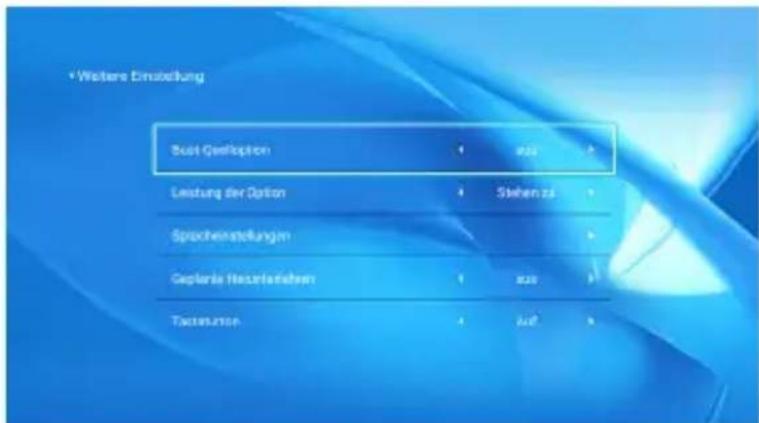

5. Wählen Sie das“💡” Menü, geben Sie die [Andere Einstellung] ein, dann können Sie die Option [Spracheinstellung] auswählen, um Ihre bevorzugte Sprache einzustellen.

Bildanpassung

Wenn Sie den Projektor zum ersten Mal verwenden, zeigt er normalerweise ein undeutliches Bild an. Dies liegt an einer unscharfen Linse oder einer falschen Trapezeinstellung.

1. Fokus-Einstellung

Wenn Sie den Projektor starten, warten Sie bitte 2-3 Sekunden, dann passt der Projektor den Fokus automatisch an. Wenn das Bild nicht klar ist, können Sie die Fokustasten „F+“, „F-“ oder die Autofokus- und Keystone-Taste auf der Fernbedienung drücken. Um den Objektivfokus anzupassen, tippen oder halten Sie die Fokustaste, bis das Bild klar ist.

Hinweis: Wenn es immer noch verschwommen ist, versuchen Sie, die Wurfweite anzupassen.

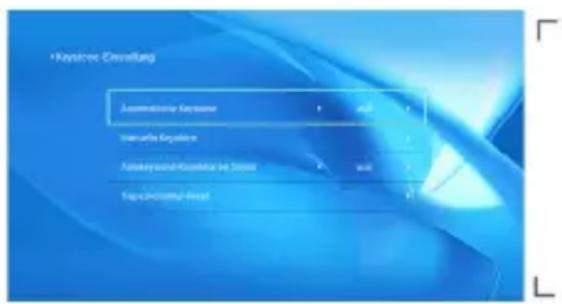

2. Keystone-Korrektur

Sie können die automatische Keystone-Korrektur oder die digitale 4D-Keystone-Korrektur des Projektors verwenden, um das Bild in ein Rechteck (vertikal und horizontal) zu ändern. Einzelheiten finden Sie auf Seite 17 dieses Handbuchs.

Einrichten des Projektors

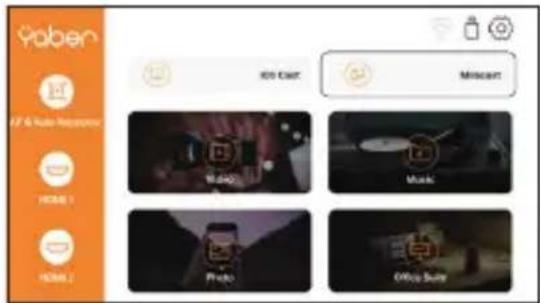

Die Homepage des Projektors ist wie folgt.

1. Wählen Sie die Insert-Signalquelle

Wählen Sie auf der Startseite die gewünschte Insert-Signalquelle (HDMI1/HDMI2/AV) aus.

2. USB-Datenträger-Eingabemodus

2.1 Wiedergabe von Video/Musik/Foto/Office Suite im USB-Festplatten-Einfügungsmodus

1. Legen Sie den USB-Datenträger ein, das [USB]-Symbol auf der Startseite wird weiß.

2. Wählen Sie die Option [Video/Musik/Foto/Office-Suite].

3. Wählen Sie die gewünschte Datei (in einem Ordner oder Unterordner) auf dem USB-Laufwerk aus und drücken Sie dann die Taste [OK], um sie abzuspielen.

Externes Gerät

PS:

1. Der Pro V9-Upgrade-Projektor unterstützt U-Disk zur direkten Wiedergabe von PPT-, Word- und Excel-Dateien.

2. Wenn Sie aus dem [Video]-Menü aufrufen, können Sie nur das Video abspielen, genauso

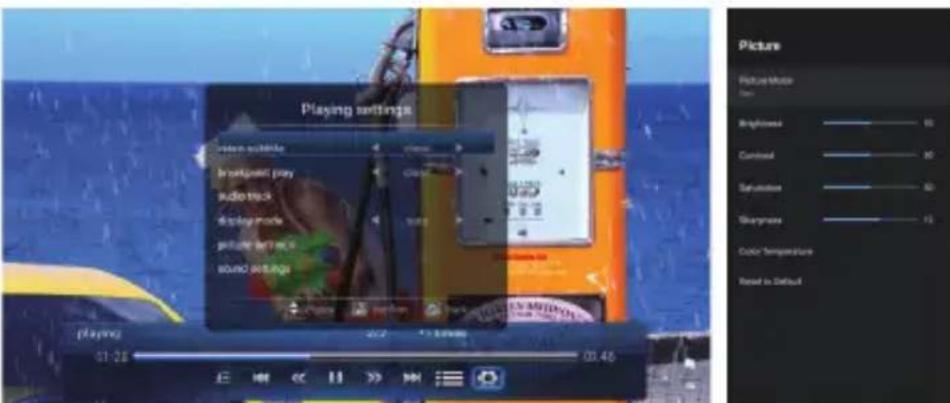

2.2 Play -Schnittstelle

Menu Function
	Wiedergabemodus auswählen (Verzeichniswiedergabe/Einzelzyklus/Verzeichnisschleife)
	Zum vorherigen Video springen
	Schneller Rücklauf, schnelles Zurückspulen des Videos während der Wiedergabe. Die Rückspulgeschwindigkeit reicht von 2X bis 32X
	Spielen Sie das aktuelle Video ab oder halten Sie es an
	Schneller Vorlauf, schiebt das Video während der Wiedergabe in den schnellen Vorlauf. Die Vorwärtsgeschwindigkeit reicht von 2X bis 32X
	Zum nächsten Video springen
	Alle Wiedergabelisten im aktuellen Ordner auswählen
	Leseeinstellungen

Spielen Einstellung	Enthalten Funktion
Untertitel des Videos	nah dran,innere,extern	Stellen Sie mehrere Modi für Videountertitel ein
Breakpoint-Spiel Schließen Öffnen		Sie können festlegen, dass das Video ab dem Punkt fortgesetzt wird, an dem es angehalten wurde
Audiospur Audiospur		Sie können die Audioinformationen sehen
Anzeigemodus 16:9, voll, über, auto,4:3		Sie können das Seitenverhältnis des Videos einstellen
Bildeinstellungen	Bildmodus, Farbtemperatur, Auf Standard zurücksetzen	Sie können die Bildinformationen einstellen
Toneinstellungen	Klangstil, Equalizer-Details, Auf Standard zurücksetzen	Sie können die Toninformationen einstellen

Speisekarte Inhalt Modus Funktion
Bildmodus	Benutzer/Standard/Lebhaft	Helligkeit	Ändern Sie die Bildparameter im Bereich 0-100
		Energie sparen
		Sättigung
		Schärfe
Klangstil	Sport/Film/Spiel	Gleichgewicht	Ändern Sie die Klangparameter im Bereich 0-100
		Bass
		Verdreifachen

2.3 Musikwiedergabe-Schnittstelle

Speisekarte Funktion
	Wiedergabemodus auswählen (Verzeichniswiedergabe/Einzelzyklus/Verzeichnisschleife)
	Zum vorherigen Video springen
	Schneller Rücklauf, schnelles Zurückspulen des Videos während der Wiedergabe. Die Rückspulgeschwindigkeit reicht von 2X bis 32X
	Spielen Sie das aktuelle Video ab oder halten Sie es an
	Schneller Vorlauf, schiebt das Video während der Wiedergabe in den schnellen Vorlauf. Die Vorwärtsgeschwindigkeit reicht von 2X bis 32X
	Zum nächsten Video springen
	Alle Wiedergabelisten im aktuellen Ordner auswählen
	Leseeinstellungen

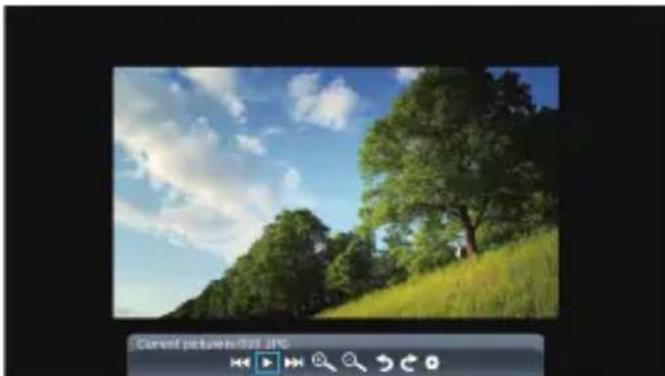

2.4 Picture Play-Schnittstelle

Menu Funktion
	Wechseln Sie zur vorherigen Bild
	Spielen oder pausieren Sie die aktuelle Bild
	Zur nächsten Bild wechseln
	Bild vergrößern
	Bild verkleinern
	Bild um 90° nach links kippen
	Bild um 90° nach rechts kippen
	Stellen Sie die Bildinformationen ein

3. WLAN-Einstellung

Kabellose Verbindung

Erwärmungstipps:

1. Die Geschwindigkeit der drahtlosen Bildschirmspiegelung wird durch Probleme in der Netzwerkumgebung beeinträchtigt. Bei Verwendung von Screen Mirroring wird eine Bandbreite von 100 Mbit oder mehr empfohlen.

2. Stellen Sie immer sicher, dass sich Ihr Mobilgerät in der Nähe des Projektors befindet, wenn Sie eine drahtlose Verbindung verwenden. Es wird ein Abstand von weniger als 1 Meter empfohlen.

3. Einige Mobilgeräte unterstützen möglicherweise aufgrund der Kompatibilität keine Bildschirmspiegelung.

4. Bei Fragen senden Sie bitte eine E-Mail an YABER über [e-mail].

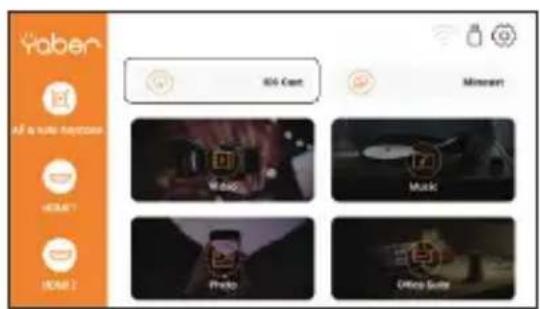

3.1 iOS Cast (for iOS Geräte)

1. Gehen Sie zur Startseite - Wählen Sie das Menü [💡] - Wählen Sie das Menü [ WiFi ] - Öffnen Sie die WiFi-Funktion - Wählen Sie Ihr Heim-WiFi aus der Liste - Verbinden Sie den Pro V9 Projektor mit Ihrem Heim-WiFi.

1. Zurück zur Startseite - Wählen Sie das Menü [ iOS Cast] - Drücken Sie die OK-Taste, um das Menü [ iOS Cast] aufzurufen.

1. Wählen Sie das Menü [ Einstellungen ] auf Ihrem iOS-Gerät - Schalten Sie die Funktion [ Wi-Fi ] ein - Verbinden Sie Ihr iOS-Gerät mit demselben Heimnetzwerk wie den Projektor.

2. Öffnen Sie das [ Control Center ] auf Ihrem iOS-Gerät - Wählen Sie die Funktion [ Screen Mirroring ] - Wählen Sie den iOS Cast-Empfänger mit dem Namen [ Pro V9-xxxx ] und schließen Sie ihn an - der Bildschirm Ihres iOS-Geräts wird nach 3 Sekunden auf dem Projektionsbildschirm angezeigt.

3.2 Miracast (for Android Geräte)

1. Gehen Sie zur Startseite – Wählen Sie das Menü [Miracast] – Drücken Sie die OK-Taste, um die [Miracast]-Oberfläche aufzurufen.

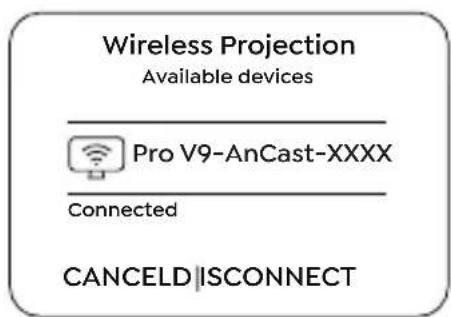

1. Wählen Sie das Menü [Einstellungen] auf Ihrem Android-Gerät – Wählen Sie die Funktion [Bildschirmspiegelung] –Wählen Sie Ihren Miracast-Empfänger mit dem Namen [Pro V9-AnCast-XXXX]-der Bildschirm Ihres Android-Geräts wird nach 3 auf der Projektionsfläche.

1. Tippen Sie auf Ihrem Android-Gerät auf [Einstellungen] - [WLAN-Anzeige] - Schalten Sie [Wi-Fi] ein, verbinden Sie Ihr Heim-WLAN.

Notiz:

1. Unterschiedliche Marken von Android-Telefonen haben unterschiedliche Funktionen für ausgewählte Screen Mirroring-Anzeigen. Bitte lesen Sie die Bedienungsanleitung Ihres Telefons. [Multiscreen/Wireless Display/WLAN Display/Screen Mirroring/Wireless Projection/Smart View etc.]

2. Nicht alle Android-Telefone unterstützen diese Funktion. Bitte vergewissern Sie sich vor der Verwendung, dass es unterstützt wird.

4. Bluetooth Einstellung

Zur Startseite gehen – Wählen Sie das Menü [💡] – Wählen Sie die Option [Bluetooth ] – Öffnen Sie die Bluetooth-Funktion und Ihr Bluetooth-Gerät – Scannen Sie automatisch die Bluetooth-Geräte in der Nähe – Wählen Sie das gewünschte Bluetooth-Gerät – es wird gekoppelt und automatisch verbunden.

1. Der Pro V9-Projektor ist mit Bluetooth-Headsets, Bluetooth-Lautsprechern und Airpods kompatibel, jedoch nicht mit Bluetooth-Tastaturen oder Bluetooth-Telefonen.

2.Wenn Sie Fragen haben, senden Sie bitte eine E-Mail an YABER unter: [e-mail].

5. Projektorbildeinstellung

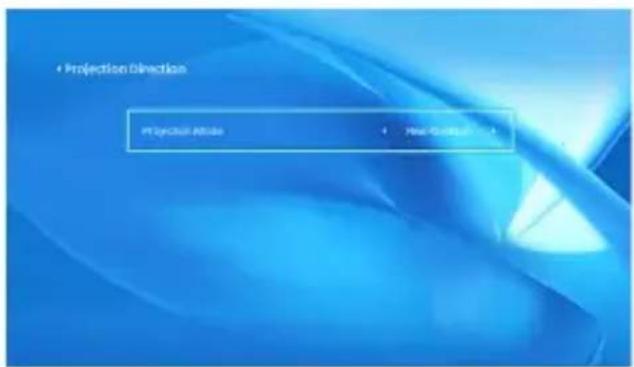

5.1 Projektionsmodus

5.2 Automatische Trapezkorrektur und 4-Punkt-Trapezkorrektur

5.2.1 Automatische Trapezkorrektur

Warten Sie nach dem Einschalten des Projektors 2-3 Sekunden. Der Projektor passt die Trapezkorrektur automatisch an. Wenn das Bild nicht rechteckig ist, können Sie die digitale 4D-Keystone-Korrektur verwenden, um das Bild in ein Rechteck umzuwandeln.

5.2.2 Horizontale und vertikale Keystone-Korrektur

Wenn die Projektionswand nicht rechteckig ist, kann sie durch die 4-Punkt-Trapezkorrektur eingestellt werden.

Schritt 1: Wählen Sie das Menü [Einstellungen], wählen Sie das Menü [Projektion] und drücken Sie [Manuelle Trapezkorrektur].

Schritt 2: Drücken Sie die Pfeiltasten auf der Fernbedienung oder dem Projektor, um die horizontalen oder vertikalen Parameter anzupassen, bis die Projektionsfläche das gewünschte Rechteck wird.

OK-Auswahlpunkt : Drücken Sie die OK-Taste auf der Fernbedienung oder dem Projektor, um das Einstellungsmenü aufzurufen.

Anpassung : Drücken Sie die Pfeiltasten auf der Fernbedienung oder dem Projektor, um die horizontalen oder vertikalen Parameter anzupassen.
→ Zurück : Drücken Sie die Taste auf der Fernbedienung, um zur vorherigen Seite zurückzukehren.
≡ Zurücksetzen : Drücken Sie die Taste auf der Fernbedienung, um die ursprünglichen Parameter wiederherzustellen.

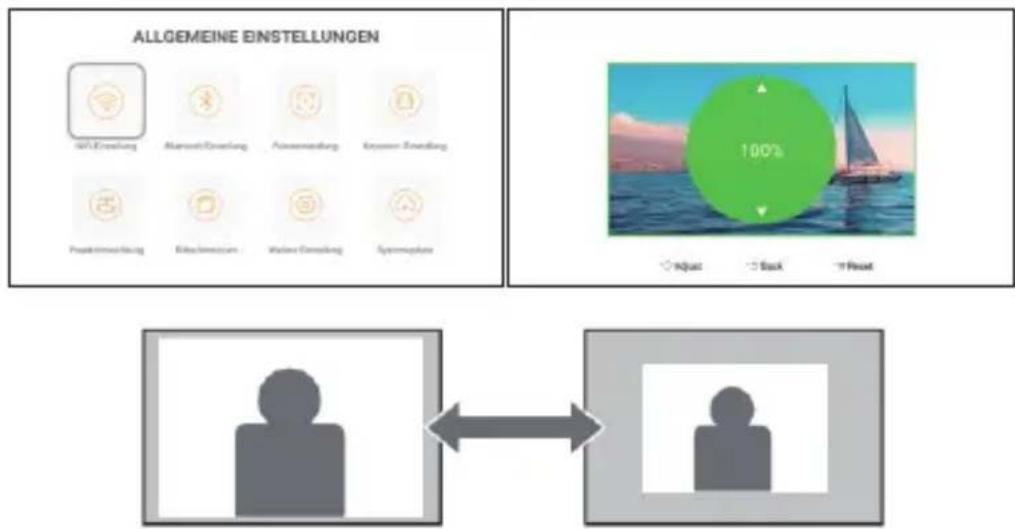

5.3 Digitaler Zoom

Schritt 1: Wählen Sie die Option [ Digital Zoom ] und drücken Sie die OK-Taste auf der Fernbedienung oder dem Projektor, um das Untermenü aufzurufen.

Schritt 2: Durch Drücken der Taste auf der Fernbedienung oder am Projektor können Sie die Höhe und Breite der Projektionsgröße um bis zu 50 % reduzieren.

Speisekarte Funktion
Online-Update Online-Update
Lokales Update Lokales Update
Fabrik wiederherstellen	Stellen Sie die Konfiguration der Benutzeranwendungsanwendung und daie Systemeinstellung wieder her

7. Andere Einstellung

Speisekarte Funktion
Boot-Quellenoption Von/HDMI/HDMI	2/AV
Einschaltoption Direkt/Standby
Spracheinstellungen Stellen Sie die Sprache ein
Geplante Abschaltung	0ff/10min/20min/30min/60min/120nin

About the Direct/Standby Power On Option

Direktmodus: Wenn der Projektor eingeschaltet wird, wird der Projek- tor automatisch eingeschaltet. Standby-Modus: Wenn der Projektor eingeschaltet ist, müssen Sie die 🔊Taste auf der Fernbedienung oder dem Projektor drücken, um den Projektor einzuschalten.

8. Über

Menu Content
System-Version V1.0.0.4:2022-XX-XX
MAC-Adresse e0:27:6c:46:b3:51

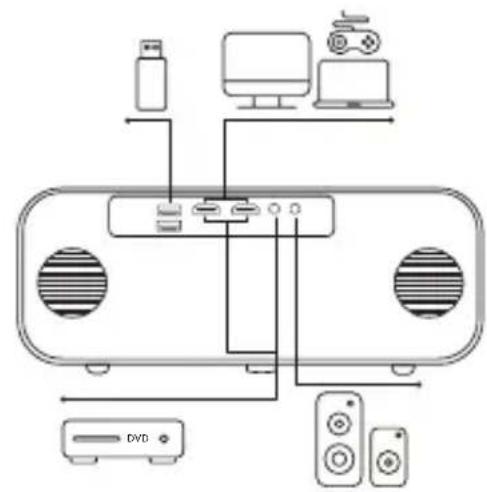

Verbindung der Signalleitungen

Der YABER Pro V9 Projektor verfügt über 6 Schnittstellen, HDMI-Anschlüsse*2/ USB-Anschlüsse*2/ 3,5mm Kopfhörerausgang/ AV-Eingang. Bitte wählen Sie den richtigen Anschluss, um Ihr Gerät anzuschließen (PC, Telefon, DVD Player, Soundbar, USB, PS4 etc.)

1. USB-Datenträger anschließen

1. Insert the U disk into either of the two usb input ports.
2. Sie können den Startbildschirm direkt auf der Startseite aufrufen und die Option [Video/Musik/Foto/Office Suite] auswählen.
3. Wählen Sie die gewünschte Datei (oder öffnen Sie den Unterordner) auf dem USB-Laufwerk und drücken Sie dann die Taste [ OK ], um sie abzuspielen.

2. Verbinden Sie die Geräte über die HDMI-Anschlüsse

1. Schließen Sie Ihren TV-Stick oder Laptop an einen beliebigen HDMI-Anschluss des Projektors an.
2. Rufen Sie die Startseite auf, um das entsprechende HDMI1 oder HDMI2 als Signalquelle auszuwählen.

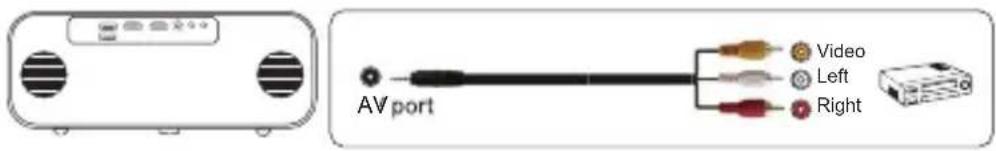

3. An den DVD-Player anschließen

1. Schließen Sie Ihren TV-Stick oder Laptop an einen beliebigen HDMI-Anschluss des Projektors an.

2. Verbinden Sie die farbigen Buchsen mit dem RCA-Kabel Ihres DVD-Players mit dem mitgelieferten 3-in-I-AV-Kabel.

3. Schließen Sie den schwarzen Stecker an den AV-Anschluss des Projektors an, rufen Sie die Startseite auf, um [AV] als Signalquelle auszuwählen.

Oder mit dem mitgelieferten HDMI-Kabel an den DVD-Player anschließen.

4. Verbinden Sie sich mit der Soundbar/dem Lautsprecher

Wenn Ihr Lautsprecher über einen AUX-Anschluss verfügt, verwenden Sie bitte Ihr 3,5-mm-Audiokabel, verbinden Sie den Projektor und Ihren Lautsprecher wie auf dem Bild gezeigt, rufen Sie die Startseite auf, um [AV] als Signalquelle auszuwählen.

Sicheres Herunterfahren

1. Drücken Sie die 0-Taste am Projektor oder auf der Fernbedienung und drücken Sie dann die OK-Taste, um den Projektor auszuschalten.
2. Ziehen Sie das Netzkabel des Projektors ab.
3. Decken Sie das Objektiv ab und lagern Sie den Projektor an einem kühlen und trockenen Ort.

Garantie

Vielen Dank für Ihren Einkauf und Ihre Unterstützung! Wir gewähren 3 Jahre Garantie auf den Pro V9-Projektor. Wenn Sie Fragen haben, können Sie uns gerne kontaktieren über:

von online gekauft: [e-mail]

von anderen gekauft: [e-mail]

CONTENTS
