BEDIENUNGSANLEITUNG Acorn i-Size COSATTO

Wichtig: Bitte diese Gebrauchsanweisung aufbewahren.

Wichtige Sicherheitshinweise.

Die Gebrauchsanweisung bitte sorgfältig zusammen mit dem Kinderrückhaltesystem für die Dauer der Nutzung aufbewahren: Auf der Rückseite des Kopfstützenbezugs befindet sich ein Stofffach zur Aufbewahrung der Gebrauchsanweisung.

Es wird empfohlen, beim Kauf darauf zu achten, dass das Kinder-Rückhaltesystem für das vorgesehene Fahrzeug geeignet ist.

Siehe Fahrzeugliste, Cosatto App für den Fahrzeugeinbau (http://cosat.to/fitchecker) oder die Fahrzeugeinbauliste auf der Webseite (http://cosat.to/acorn2familybasevl).

Sitzpositionen in anderen Fahrzeugen können ebenfalls für den Einbau des Kinder-Rückhaltesystems geeignet sein. Im Zweifel, Cosatto oder den Händler kontaktieren.

Größe, Gewicht und Alter des Kindes:

• Wenn als Kindersitz in Rückwärtsrichtung verwendet, ist der Kindersitz für Kinder ab Geburt mit einer Größe von 40 cm bis 105 cm und einem maximalen Gewicht von 20 kg geeignet.
  . WICHTIG - DEN KINDERSITZ NICHT IN FAHRTRICHTUNG VERWENDEN, BIS DAS KIND MINDESTENS 15 MONATE ALT IST.
• Wenn als Kindersitz in Vorwärtsrichtung verwendet, ist der Autositz ab 15 Monaten, einer Körpergröße zwischen 76 und 105 cm, bis zu einem maximalen Gewicht von 20 kg geeignet.
• Bei Verwendung im Booster-Modus, Der Autositz ist für Körpergrößen zwischen 100 und 150 cm geeignet.

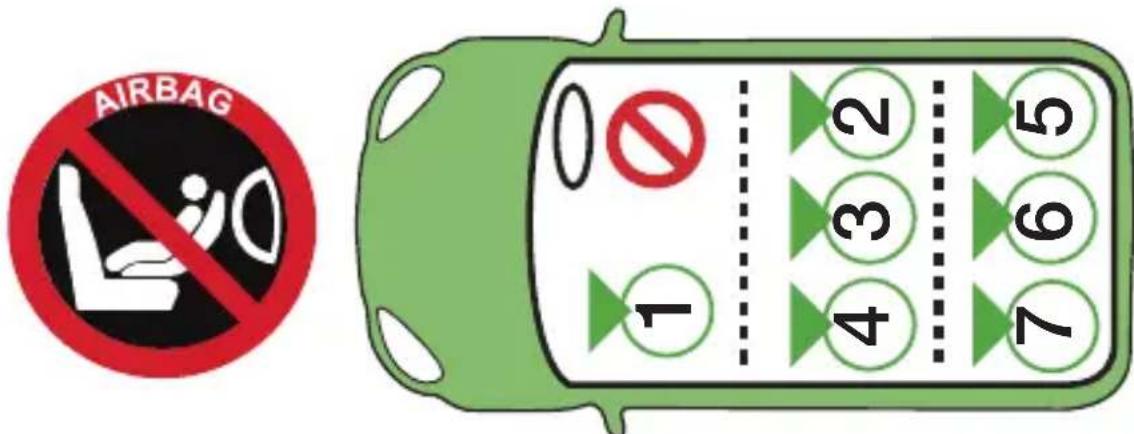

Position:

• Zu Angaben, wo sich die Montagepositionen für das Kindersitzuntergestell in Ihrem Fahrzeug befinden, siehe Fahrzeugliste.
• Befestigen Sie nie einen Kindersitz auf einem Fahrzeugsitz, wo ein aktivierter Airbag eingebaut ist. Siehe Fahrzeughandbuch für Hinweise zur Deaktivierung von Airbags.
• Verfügt die Fahrzeugsitzrückenlehne über eine Neigungsfunktion, muss sich bei der Verwendung des Kindersitzes der Fahrzeugsitz in Aufrechtposition befinden.
• Den Kindersitz NIE zu Hause verwenden. Der Kindersitz ist nicht für den Heimgebrauch, sondern nur für die Verwendung im Auto vorgesehen.

AIRBAG L=0 0 2 5 3 6 4 7

Sicherheit - Bitte sorgfältig durchlesen:

• Der Sitz "Acorn All Stages i-Size 360" ist nur mit "Acorn 2 Rotating Family Base" (separat erhältlich) kompatibel. Lesen Sie vor dem Gebrauch die jeweiligen Gebrauchsanweisungen sorgfältig durch.
• WARNUNG: Niemals mit seitlich ausgerichteter Position fahren.
• Alle unbeweglichen Teile und Kunststoffteile des Kindersitzes müssen so angebracht werden, dass sie nicht von einem beweglichen Sitz oder der Fahrzeugtür eingeklemmt werden können.
• Bei Verwendung von Lastaufnahmepunkten, die nicht in der Gebrauchsanweisung beschrieben werden, kann der Schutzfaktor des Kindersitzes erheblich reduziert werden.
• Bei Verwendung des Kindersitzes, Ihr Kind IMMER mit dem Sicherheitsgurt sichern.
• Lassen Sie Ihr Kind NIE unbeaufsichtigt.
• Versuchen Sie NIE das Kinderrückhaltesystem auseinander zu bauen, zu modifizieren oder andere Teile hinzuzufügen bzw. nehmen Sie keine Änderungen an Ihren Fahrzeuggurten vor und verwenden Sie diesen nur wie vorgesehen.
• Nach einem Unfall müssen Kinderrückhaltesystem und Fahrzeuggurte ausgetauscht werden. Auch wenn diese unbeschädigt erscheinen, kann die Sicherheit Ihres Kindes nicht im vollen Umfang gewährleistet werden.
• Legen Sie kein Handtuch oder Kissen unter den Kindersitz. Das kann sich im Falle eines Unfalls auf auf die Schutzfunktion des Kindersitzes auswirken.
• Fahrzeuggurte, mit welchen das Kinderrückhaltesystem im Auto befestigt ist, dürfen nicht locker bzw. verdreht sein.
• Das Stützbein sollte festen Kontakt mit dem Fahrzeugboden haben.
• Um maximale Sicherheit für Ihr Kind zu gewährleisten, darauf achten, dass der Kindersitzgurt und der Fahrzeuggurt immer richtig festgezogen sind.
• Vermeiden Sie, dass der Kindersitzgurt/ Fahrzeuggurt zwischen den Autotüren eingeklemmt wird oder gegen scharfkantige Sitzteile bzw. den Körper reibt.
• Den Kindersitzgurt/Fahrzeuggurt vor Antritt der Fahrt auswechseln, wenn sich an diesem Einschnitte befinden oder dieser Zerfaserung aufweist.
• Verwenden Sie nur von Cosatto zugelassene Ersatzteile.
• Cosatto rät davon ab, Kindersitze weiterzuverkaufen oder aus zweiter Hand zu kaufen. Viele der auf diesem Wege erworbenen Kindersitze wurden als gefährlich eingestuft.
• HINWEIS: Der Kindersitz kann auf dem Fahrzeugsitzpolster Abdrücke hinterlassen. Cosatto haftet nicht für Schäden oder Abdrücke auf dem dem Fahrzeugsitzpolster.
• Sicherheit ist nur gewährleistet, wenn der Kindersitz gemäß dieser Anweisungen befestigt wird.
• Befestigen Sie Gepäck oder andere Gegenstände so, dass sie den Insassen im Kindersitz im Falle eines Aufpralls nicht verletzen können.
• Das Nichtbeachten dieser Hinweise verursacht Gefahren, führt zum Verlust des Garantieanspruchs und schließt Cosatto von jeglicher Haftung aus.
• Der Gurtverschluss ist so konzipiert, dass er sich im Notfall schnell öffnen lässt. DER GURTVERSCHLUSS IST NICHT KINDERSICHER. Neugierige Kinder können lernen, den Verschluss zu öffnen. Es muss Kindern erklärt werden, dass sie nie mit dem Gurtverschluss oder anderen Bestandteilen des Kindersitzes spielen dürfen.
• Es ist wichtig, den Beckensicherheits-gurt so weit unten wie möglich anzulegen, damit das Becken des Kindes richtig gehalten wird.

• Im Booster-Modus, muss der Fahrzeugbeckengurt so angelegt werden, dass das Becken des Kindes richtig gesichert ist.

• Den Kindersitz nie ohne den Stoffbezug verwenden, da dieser Bezug ein wesentlicher Bestandteil für die Sicherheitsfunktion des Kindersitzes ist. Der Stoffbezug darf nur mit von Cosatto empfohlenen Stoffbezügen ausgewechselt werden.

• Bitte decken Sie den Kindersitz ab, wenn er für längere Zeit direkter Sonneneinstrahlung ausgesetzt ist, da die Oberflächen des Kindersitzes sehr heiß werden können. Prüfen Sie den Kindersitz, bevor Sie Ihr Kind hineinsetzen.

Hinweis:

1. (40 - 105cm) Dies ist ein verbessertes Kinderrückhaltesystem in i-Größe. Es ist gemäß der UN-Regelung Nr. 129 für die Verwendung in Fahrzeugsitzpositionen, die mit der i-Größe kompatibel sind, zugelassen. Siehe dazu die vom Fahrzeughersteller angegebenen Informationen in der Bedienungsanleitung des Fahrzeugs.
2. (100 -150cm) Es handelt sich um ein spezielles Kinderrückhaltesystem mit Sitzerhöhung für Fahrzeuge. Es ist nach der Vorschrift Nr. 129 für die Verwendung in dem in der Fahrzeugliste angegebenen Fahrzeug zugelassen.
3. Den Kindersitz nie auf einem Beifahrersitz mit aktiviertem Airbag befestigen.
4. Wenn Sie sich nicht sicher sind, wenden Sie sich an den Kindersitzhersteller oder Ihren Händler.

Pflege & Wartung:

• Dieses Kinderrückhaltesystem wurde gemäß den Sicherheitsnormen entwickelt, und ist bei richtiger Anwendung und Pflege für viele Jahre funktionstüchtig.
• Bewahren Sie Ihr Kinderrückhaltesystem an einem trockenen, sicheren Ort auf.
• Das Aufbewahren eines feuchten Kinderrückhaltesystems verursacht die Bildung von Schimmel. Sollte das Kinderrückhaltesystem Feuchtigkeit ausgesetzt sein, vor dem Einlagern mit einem Tuch trocknen und warten, bis das Kinderrückhaltesystem vollständig trocken ist.
• Vermeiden Sie es, das Kinderrückhaltesystem für längere Zeit direkter Sonneneinstrahlung auszusetzen, da dadurch die Farben des Stoffbezugs verblassen können.
• Das Kinderrückhaltesystem regelmäßig auf Schäden prüfen – bei Anzeichen von Schäden, das Produkt nicht mehr verwenden.
• Das Kinderrückhaltesystem darf für Reinigungszwecke NICHT auseinander gebaut werden. Das Demontieren ist nicht notwendig und zudem gefährlich.
• Komponenten aus Kunststoff und Metall können mit einem Schwamm, etwas warmen Wasser und einem milden Reinigungsmittel gereinigt werden.
• Siehe dazu die Anleitung für das Reinigen von Textilien.
• Vor dem Reinigen die Sitzbezugeinlage / Sitzeinlage entfernen.
• Zum Reinigen nie scheuernde, Ammoniak, Bleichmittel oder Spiritus enthaltende Reinigungsmittel verwenden.
• Vor dem Gebrauch alle Verpackungs- und Schutzmaterialien vom Produkt entfernen.

Bildsprachenschlüssel:

XX	Siehe Warnung XX		Vorgang x-mal wiederholen		Drücken und halten
	Richtig		Pfeil für allgemeine Vorgänge		Prüfen
	Falsch		Schließen		Weiter zu Schritt XX
	Hörbares Geräusch		Öffnen		Auf der anderen Seite wiederholen

Komponentenliste:

Siehe Abbildungen:

P1: Kopfstütze P6: Kindersitzgur
P2: Kopfteil der Sitzeinlage P7: Schrittpolster
P3: Sitzeinlage P8: Seitenaufprallschutzblock
P4: Seitenflügelteil der Sitzeinlage P9: Einsteckwerkzeug
P5: Brustpolster (zwei)

Separat erhältlich:

P10*: ISOFIX-Rastarm P12*: ISOFIX-Führung (x2)

P11*: Stützfuß

Ersatzteile:

Für dieses Produkt sind die unten aufgeführten Ersatzteile erhältlich. Kunden in

Großbritannien & Irland bestellen über unsere Webseite:

Kunden außerhalb Großbritanniens & Irlands finden Kontaktangaben für Händler vor Ort auf unserer Webseite : http://www.cosatto.com/stockists

Sollten Sie weitere Hilfe benötigen, kontaktieren Sie uns über [e-mail]

S1: Sitzeinlage S4: Kopfstützenbezug

S2: Schrittpolster S5: Sitzbezug

S3: Brustpolster (zwei) S6: Einsteckwerkzeug

Befestigungs & anwendungshinweise:

Siehe Anleitungsdiagramme:

Acorn 2 Rotating Family Base (Separat erhältlich):

Position: 1- WARNUNG: Prüfen Sie, ob Ihr Fahrzeug über ISOFIX-Verankerungspunkte verfügt.

Zu Angaben, wo sich die Montagepositionen für das Kindersitzuntergestell in Ihrem Fahrzeug befinden, siehe Kompatibilitätsliste.

2- ISOFIX-Führungen befestigen (Optional):

Die ISOFIX-Führungen können helfen, die ISOFIX-Befestigungspunkte im Fahrzeug zu finden, und machen es somit einfacher den Kindersitz zu installieren. Diese Führungen helfen auch, Ihren Kindersitz zu schützen.

Vorbereitung3- Den ISOFIX Stützfuß öffnen (a).

Die ISOFIX-Einstellknöpfe drücken und gedrückt halten (a) und die Armlehnen vollständig herausziehen (b).

Befestigen 4- Das Kindersitzgestell auf dem Fahrzeugsitz platzieren (a).

ISOFIX-Rastarme einrasten (b) und prüfen, ob die Sicherheitsanzeige für den ISOFIX-Rastarm grün anzeigt (c).

5- Das Gestell nach hinten schieben, bis es fest an der Rückenlehne des Fahrzeugsitzes sitzt (a).

6- Den Stützfuß (a) einstellen, bis er festen Kontakt mit dem Fahrzeugboden (b) hat und der Kontaktanzeiger für den Stützfuß grün ist (c).

Acorn All Stages i-Size 360

Kindersitz 7- Befestigen

8- Entfernen:

Stellen Sie die Rückenlehne in die aufrechteste Position (siehe Schritt 9) (Position 1. a).

Drücken und halten Sie den Entriegelungshebel (b) und heben Sie den Sitz vom Untergestell (c).

Rückenlehne 9- Anpassen:

verstellen

WICHTIG: Nur die Liegeposition(en) für den jeweiligen modus verwenden:

Rückwärtsgerichteter Modus (40 -105 cm): 5, 6, 7, 8

Vorwärtsgerichteter Modus (76 -105 cm): 1, 2, 3, 4

Sitzerhöhung (100 - 150 cm): 1

Kindersitzgurt 10- Einstellen der Kopfstütze:

11- Angemessene Position: Vergewissern Sie sich, dass sich das Gurtzeug auf Höhe der Schultern des Kindes befindet.

12- Lockern:

HINWEIS: Nur an den Haltegurtriemen ziehen.

13- Straffen:

HINWEIS: Das Gurtzeug muss eng am Kind anliegen und es sollte nicht möglich sein, das Gurtband zusammenzudrücken oder zusammenzufalten.

Achten Sie darauf, dass die Riemen nicht verdreht sind, wenn sich das Kind im Kindersitz befindet.

14- Auseinanderklappen:

15- Zusammenklappen:

Kind im Kindersitz sichern:

16- Zum Öffnen des Gurtgeschirrs (siehe Schritt 14) (a).

Kopfstütze höherstellen (siehe Schritt 10) (b).

17- Kind in den Kindersitz setzen.

Gurt schließen (siehe Schritt 15) (a).

Kopfstütze anpassen (siehe Schritt 10) (b).

Gurt festziehen (siehe Schritt 13) (c).

Kindersitz 18- Ausrichtung der der Sitzeinheit einstellen:

Ziehen und halten Sie den Kinderautositz, drehen Sie den Abzieher (a) und drehen Sie dann den Autositz (b).

19- Sitzausrichtung:

a: Rückwärtsgerichtete Position:

Die rückwärtsgerichtete Position eignet sich ab der Geburt, bei einer Körpergröße zwischen 40 und 105 cm und bis zu einem Höchstgewicht von 20 kg.

b, c: Seitlich ausgerichtete Position:

Die seitlich ausgerichtete Position ermöglicht einen einfachen Zugang zum Hineinsetzen oder Herausnehmen des Kindes in die bzw. aus der Sitzeinheit, nachdem der Autositz angebracht wurde.

WARNUNG: Niemals mit seitlich ausgerichteter Position fahren.

d: Vorwärtsgerichtete Position:

Die vorwärtsgerichtete Position ist ab 15 Monaten und einer Körpergröße zwischen 76 und 150 cm geeignet.

Rückwärtsgerichtete Modi (40 - 105cm):

20- Befestigen:

Ändern Sie die Sitzeinheit in die rückwärtsgerichtete Ausrichtung (siehe Schritt 18).

Ändern Sie die Rückenlehne in die rückwärtsgerichtete Position (siehe Schritt 9) (a).

Überprüfen Sie vor der Verwendung, ob die Sicherheitsanzeigen (b) des ISOFIX-Arms und die Anzeige für den Stützbeinkontakt (c) alle grün leuchten.

Sitzeinlagen 21- Wenn Ihr Kind 60 cm oder kleiner ist, muss der Kinderautositz MIT der Sitzeinlage, dem Kopfteil und den Seitenflügeln verwendet werden.

Wenn Ihr Kind zwischen 61 und 75 cm groß ist, darf der Kinderautositz nur mit dem Sitzeinlageteil, OHNE das Kopfteil und die Seitenflügel, verwendet werden.

Wenn Ihr Kind 76 cm oder größer ist, darf der Kindersitz nur OHNE Sitzeinlage, Kopfteil und Seitenflügel verwendet werden.

Vorwärtsgerichtete Modi (76 - 105cm):

WICHTIG - DEN KINDERSITZ NICHT IN FAHRTRICHTUNG

VERWENDEN, BIS DAS KIND MINDESTENS 15 MONATE ALT IST.

22- Befestigen:

Ändern Sie die Sitzeinheit in die vorwärtsgerichtete Ausrichtung (siehe Schritt 18).

Ändern Sie die Rückenlehne in die vorwärtsgerichtete Position (siehe Schritt 9) (a).

Überprüfen Sie vor der Verwendung, ob die Sicherheitsanzeigen (b) des ISOFIX-Arms und die Anzeige für den Stützbeinkontakt (c) alle grün leuchten.

Sitzerhöhung Modi (100 - 150cm):

Umstellen auf Sitzerhöhung:

23- Die Sitzeinheit in die Vorwärtsrichtung umstellen (siehe Schritt 18). Öffnen Sie das Gurtzeug (a, siehe Schritt 14).

24- Heben Sie die Lasche der Kopfstützenabdeckung an (a). Öffnen Sie die Brustpolster (b) und lösen Sie sie aus den Haltehaken (c). Lösen Sie die Schultergurte aus den Haltehaken (d). Entfernen Sie das Schrittpolster (e).

25- Lösen Sie die Druckknöpfe (a) und öffnen Sie die Sitzbezugsklappe für den Zugang zum Staufach des Verschlusses (b). Schieben Sie den Gurtverschluss unter den Sitzbezug (c).

26- Schließen Sie den Gurtverschluss (a) und verstauen Sie ihn im Staufach (b). Verstauen Sie den Gurt hinter der Sitzbezugsklappe (c). Bringen Sie die Sitzbezugsklappe (d) und die Kopfstützenbezugsklappe (e) wieder an. Hinweis: Der Gurtverschluss muss tief unten im Staufach verstaut werden.

Befestigen:

27- Ändern Sie die Sitzeinheit in die vorwärtsgerichtete Ausrichtung (siehe Schritt 18). Rückenlehne in die Position 1 verstellen (Siehe Schritt 9) (a). Überprüfen Sie vor der Verwendung, ob die Sicherheitsanzeigen (b) des ISOFIX-Arms und die Anzeige für den Stützbeinkontakt (c) alle grün leuchten. Sichern Sie Ihr Kind mit dem Fahrzeuggurt (Siehe Schritt 28 - 29) (d).

Kindersitzgurt

28- Setzen Sie Ihr Kind in den Kindersitz. Den Fahrzeuggurt herausziehen, über das Kinder führen (a) und den Verschluss befestigen (b). Den Fahrzeug-Schulterschräggurt durch die Führung des Kopfstützen-Schräggurts des Fahrzeugs führen (c). Die Schultergurtführung sollte sich knapp über der Schulter des Kindes befinden.

29- Fahrzeuggurt festziehen (a & b).

WICHTIG: Die Position des Fahrzeuggurt-verschlusses wirkt sich auf die Stabilität des Kinderrückhaltesystems aus. Bei einem Unfall kann das Kinderrückhaltesystem Ihr Kind eventuell nicht so schützen, wie vorgesehen. Befindet sich der Verschluss nach dem Festziehen des Fahrzeuggurts in der markierten Position (X), muss das Kinderrückhaltesystem auf einem anderen Fahrzeugsitz eingebaut werden.

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Textilen Komponenten

Entfernen:

30- Stellen Sie den Autositz auf eine Sitzerhöhung um (siehe Schritt 23 - 26).

Lösen Sie die Druckknöpfe (a) und die elastischen Schlaufen (b) des Kopfstützenbezugs und entfernen Sie den Kopfstützenbezug (c).

31- Lösen Sie die Druckknöpfe und öffnen Sie die Sitzbezugsklappe (a). Lösen Sie die elastischen Schlaufen des Führungen der Hüftgurte (b), und entfernen Sie dann den Sitzbezug (c).

Gehen Sie in umgekehrter Reihenfolge vor, um die Polsterung wieder anzubringen.

Einsteckwerkzeug

32- Verwendung des Einsteckwerkzeugs:

Prüfliste:

• Haben Sie die Kompatibilität des Kindersitzes mit dem zu verwendenden Fahrzeug überprüft?
  • Falls zutreffend, ist der Airbag deaktiviert?
• Ist Ihr Kindersitz richtig am Fahrzeugsitz installiert?
• Haben Sie die Sicherheitsindikatoren an den ISOFIX Rastarmen, dem ISOFIX Stützfuß und der Sitzsicherung überprüft?
• Ist Ihr Kind im Kindersitz richtig gesichert?
• Sind Fahrzeuggurt und Gurtgeschirr ausreichend gespannt und nicht verdreht?
