Produkttyp	Autositz
Marke	Cosatto
Modell	All in All 360 Rotate i-Size
Konformität	Verordnung Nr. 129 (i-Size verbessert)
Nutzungsmodi	Rückwärtsgerichtet (40-105 cm, bis 19,5 kg), Vorwärtsgerichtet (76-150 cm, bis 19,5 kg), Sitzerhöhung (100-150 cm)
Drehung	360° mit Einstellhebel
Installation	ISOFIX (ausziehbare Arme) + ausziehbarer Stützfuß
Maximales Kindesgewicht	19,5 kg
Reduzierer	Je nach Größe verwendet (mit oder ohne Seitenkissen und Kopfstützenkissen)
Gurtsystem	5-Punkt, verstellbar, Sicherheitsschnalle
Kopfstütze	Höhenverstellbar
Neigung der Rückenlehne	Rückwärts: Position R; Vorwärts: Positionen 1-4; Sitzerhöhung: Position 1
Seitenschutz	Integriert
Sicherheitsindikatoren	Grün an ISOFIX-Armen und Stützfuß
Pflege des Bezugs	Maschinenwaschbar (Etiketten beachten), keine scheuernden Reinigungsmittel
Reinigung der Teile	Schwamm mit lauwarmem Wasser und mildem Reinigungsmittel
Ersatzteile verfügbar	Reduzierer, Kissen, Bezüge, ISOFIX-Führungen usw. (siehe Anleitung)
Garantie und Support	Kontaktieren Sie Cosatto ([e-mail]) oder die Website
Aufbewahrung der Anleitung	Tasche auf der Rückseite des Sitzes
Mindestalter vorwärtsgerichtet	15 Monate
Nicht verwenden	Auf Sitz mit aktiviertem Airbag

Häufig gestellte Fragen - All in All 360 Rotate i-Size COSATTO

Wie installiere ich den Sitz im rückwärtsgerichteten Modus?

Platzieren Sie den Sitz in rückwärtsgerichteter Ausrichtung, Rückenlehne in Position R. Befestigen Sie die ISOFIX-Arme an den Verankerungspunkten (grüne Anzeigen) und fahren Sie den Stützfuß aus, bis er den Boden berührt (grüne Anzeige).

Kann ich den Sitz während der Fahrt um 360° drehen?

Nein, die Drehung ist nur im Stillstand erlaubt, um die Installation und den Zugang zum Kind zu erleichtern. Fahren Sie niemals in seitlicher Position.

Wann sollte ich den Reduzierer und seine Kissen verwenden?

Für ein Kind mit einer Größe von ≤ 60 cm: Verwenden Sie den vollständigen Reduzierer (Seitenkissen und Kopfstützenkissen). Von 61 bis 87 cm: Nur den Reduzierer ohne die Kissen. Ab 88 cm: Entfernen Sie den Reduzierer.

Wie reinige ich den Bezug des Sitzes?

Entfernen Sie den Bezug gemäß den Anweisungen (lösen Sie die Gummibänder und Befestigungen). Waschen Sie ihn gemäß dem Etikett in der Maschine, ohne scheuernde Reinigungsmittel (Bleichmittel, Ammoniak). Trocknen Sie ihn vollständig, bevor Sie ihn wieder anbringen.

Was tun nach einem Autounfall?

Der Autositz und die Gurte müssen ersetzt werden, auch wenn sie intakt erscheinen. Ein Unfall kann ihre Schutzwirkung beeinträchtigen. Kontaktieren Sie Cosatto für einen Ersatz.

Kann der Sitz als Sitzerhöhung ohne ISOFIX verwendet werden?

Ja, im Sitzerhöhungsmodus (100-150 cm) können Sie nur den Fahrzeuggurt verwenden. Ziehen Sie in diesem Fall die ISOFIX-Arme und den Stützfuß ein und sichern Sie das Kind mit dem Gurt (Führung in der Kopfstütze).

Wie erkenne ich, ob die ISOFIX-Installation korrekt ist?

Die Sicherheitsanzeigen an den ISOFIX-Armen und am Stützfuß müssen vollständig grün sein. Wenn eine Anzeige rot ist, ist die Installation nicht sicher.

Kann dieser Sitz auf dem Beifahrersitz verwendet werden?

Ja, unter der Bedingung, dass der Airbag deaktiviert ist. Konsultieren Sie das Fahrzeughandbuch, um den Airbag zu deaktivieren. Niemals mit aktiviertem Airbag verwenden.

Welche regelmäßigen Wartungsarbeiten werden empfohlen?

Überprüfen Sie den Sitz regelmäßig (Gurt, Schnalle, ISOFIX, Bezug). Reinigen Sie Kunststoff-/Metallteile mit einem feuchten Tuch. Bewahren Sie ihn vor Feuchtigkeit und Sonne geschützt auf.

Wo finde ich Ersatzteile?

Die Teile (Reduzierer, Kissen, Bezüge) sind auf der Cosatto-Website (für UK/Irland) oder über die auf www.cosatto.com/stockists gelisteten Händler erhältlich. Kontaktieren Sie [e-mail] für Unterstützung.

BEDIENUNGSANLEITUNG All in All 360 Rotate i-Size COSATTO

Wichtig:itteTheseGebrauchsanweisung aufbewahren.

Wichtige Sicherheitseinweise.

Die Gebrauchsanweisungitte sorgfaltig zusammen mit dem Kinderrückhaltesystem fur die Dauer derutzung aufbewahren:

Zur Aufbewährung der Gebrauchsanweisung, befindet sich an der Kindersitzrückseite ein Fach. Es wird empfohlen, beim Kauf darauf zu achten, dass das Kinder-Rückhaltesystem für das vorgesehene Fahrzeug geeignet ist.

Siehe Fahrzeugliste, Cosatto App für den Fahrzeugebinbau (http://cosat.to/fitchhecker) oder die Fahrzeugebinbauiste auf der Website (http://cosat.to/allinallrotateisizevl).

Sitzpositionen in anderen Fahrzeugen konnen ebenfalls für den Einbau des Kinder-Rückhaltesystems geeignet sein. Im Zweifel, Cosatto oder den Handler kontaktieren.

Grosse und Gewicht des Kindes:

• Wenn als Kindersitz in Rückwärtsrichtung verwendet, ist der Kindersitz für Kinder ab Geburt mit einer Höhe von 40 cm bis 105 cm und einem maximalen Gewicht von 19.5 kg geeignet.
  WICHTIG - DEN KINDERSITZ NICT IN FAHRTRICHTUNG VERWENDEN, BIS DAS KIND MINDESTENS 15 MONATE ALT IST.
• Wenn als Kindersitz in Vorwärtsrichtung verwendet, ist der Autositz ab 15 Monaten, einer Körpergroße zwischen 76 und 105 cm, bis zu einem maximalen Gewicht von 19.5 kg geeignet.
• Bei Verwendung im Booster-Modus, Der Autositz ist für Körpergroßen zwischen 100 und 150 cm geeignet.

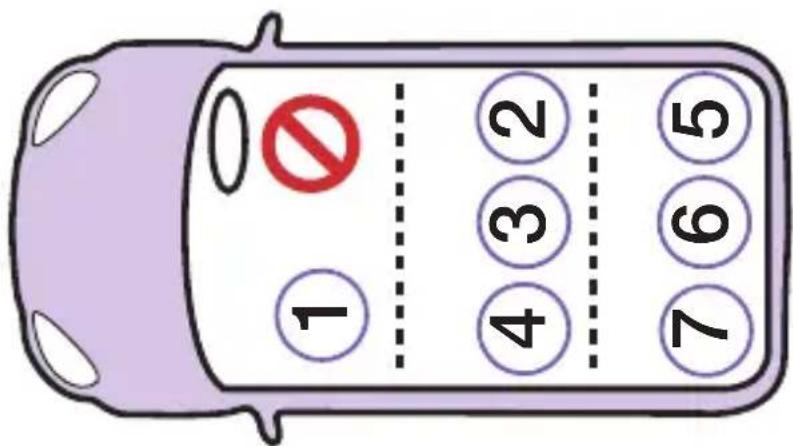

Position:

• Zu Angaben, wo sich die Montagepositionen für das Kindersitzuntergestell in Ihr Fremahrzeug befinden, siehe Fahrzeugliste.

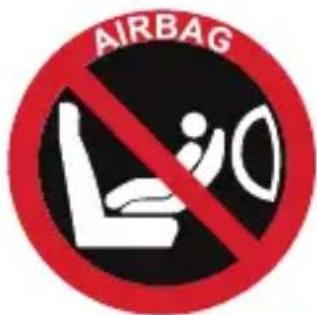

• Befestigen Sie nie einen Kindersitz auf einem Fahrzeugsitz, wo ein aktivierter Airbag eingebaut ist. Siehe Fahrzeughandbuch für Hinweise zur Deaktivierung von Airbags.
• Verfügt die Fahrzeugsitzrückenlehne über eine Neigungsfunktion, muss sich bei der Verwendung des Kindersitzes der Fahrzeugsitz in Aufrechtposition befinden.
• Den Kindersitz NIE zu Hause verwenden. Der Kindersitz ist nicht für den Heimgebrauch, sondern nur für die Verwendung im Auto vorgesehen.

Sicherheit -Bitte sorgfältig durchlesen:

• Den Kindersitz NIE mit der Seite zum Fahrzeugsitz verwenden.
• Starre Teile und Kunststoffe am Kindersitz müssen immer so platziert und installiert werden, dass sie sich bei alltätigchem Gebrauch im Fahrzeug nicht in einem beweglichen Sitz oder der Fahrzeugtur verfangen können.
• Bei Verwendung von Lastaufnahmepunkten, die nicht in der Gebrauchsanweisung beschrieben werden, kann der Schutzfaktor des Kindersitzes erheblich reduziert werden.
• Bei Verwendung des Kindersitzes, Ihr Kind IMMER mit dem Sicherheitsgurt sichern.
• Lassen Sie Ihr Kind NIE unbeaufsichtigt.
• Versuchen Sie NIE das Kinderrückhaltesystem auseinander zu bauen, zu modifizieren oder andere Teile hinzuzufugen bzw.nehmen Sie keine Änderungen an ihren Fahrzeuggurten vor und verwenden Sie diesen nur wie vorgesehen.
• Nach einem Unfall müssen Kinderrückhaltesystem und Fahrzeuggurte ausgetauscht werden. Auch wenn diese unbeschädigt erschieren, kann die Sicherheit Ihr's Kindes nicht im vollen Umfang gewährleistet werden.
• Legen Sie kein Handtuch oder Kissen unter den Kindersitz. Das kann sich im Falle eines Unfalls auf auf die Schutzfunktion des Kindersitzes auswirken.
• Fahrzeuggurte, mit welchen das Kinderrückhaltesystem im Auto befestigt ist,)dürfen nicht locker bzw. verdrecht sein.
• Um maximale Sicherheit für Ihr Kind zu gewährleisten, darauf auf achten, dass der Kindersitzgurt und der Fahrzeuggurt immer richtig festgezogen sind.
• Vermeiden Sie, dass der Kindersitzgurt/ Fahrzeuggurt zwischen den Autotüren eingeklemmt wird oder gegen scharfkantige Sitzteile bzw. den Körper reibt.
• Den Kindersitzgurt/Fahrzeuggurt vor Antritt der Fahrt auswechseln, wenn sich an thisem Einschnittte befinden oder dieser Zerfaserung aufweist.
• Verwenden Sie nur von Cosatto zugelassene Ersatzteile.
• Cosatto rāt davon ab, Kindersitze weiterzuverkaufen oder aus zweiter Hand zu kaufen. Viele der auf diesen Wege erworbenen Kindersitze wurden als gefährlich eingestuft.
• HINWEIS: Der Kindersitz kann auf dem Fahrzeugsitzpolster Abrücke hinterlassen. Cosatto haftet nicht für Schäden oder Abrücke auf dem dem Fahrzeugsitzpolster.
• Sicherheit ist nur gewährleistet, wenn der Kindersitz gemäß dieser Anweisungen befestigt wird.
• Befestigen Sie Gepäck oder andere Gegenstände so, dass sie den Insassen im Kindersitz im Falle eines Aufpralls nicht verletzen können.
• Das Nichtbeachten dieser Hinweise verursacht Gefahren, führt zum Verlust des Garantieanspruchs und schließt Cosatto von jeglicher Haftung aus.
• Der Gurtverschluss ist so konzipiert, dass er sich im Notfall schnell öffnenlässt. DER GURTVERSCHLUSS IST NICT KINDERSICHER. Neugierige Kinder können lernen, den Verschluss zu öffnen. Es muss Kindern erklär werden, dass sie nie mit dem Gurtverschluss oder anderen Bestandteilen des Kindersitzes spielen)dürfen.
• Es ist wichtig, den Beckensicherheits-gurt so welt unter wie möglich anzulegen, damit das Becken des Kindes richtig gehalten wird.
• Im Booster-Modus, muss der Fahrzeugbeckengurt so angelegt werden, dass das Becken des Kindes richtig gesichert ist.
• Den Kindersitz nie ohne den Stoffbezug verwenden, da dieser Bezug ein wesentlicher Bestandteil für die Sicherheitsfunktion des Kindersitzes ist. Der Stoffbezugarf nur mit von Cosatto empfohlenen Stoffbezügen ausgewechselt werden.
  -itte decken Sie den Kindersitz ab, wenn er fur langere Zeit direkter Sonneneinstrahlung ausgesetzt ist, da die Oberflächen des Kindersitzes sehr heißt werden konnen. Prufen Sie den Kindersitz, bevor Sie Ihr Kind hineinsetzen.

Hinweis:

1. (40 - 105cm) Dies ist ein verbessertes Kinderrückhaltesystem in i-Gröbe. Es ist gemäß der UN-Regelung Nr. 129 für die Verwendung in Fahrzeugsitzpositionen, die mit der i-Gröbe kompatibel sind, zugelassen. Siehe dazu die vom Fahrzeughersteller angegebenen Informationen in der Bedienungsanleitung des Fahrzeugs.
2. (100 -150cm) Dies ist ein verbessertes i-Size-Kinderrückhaltesystem. Es ist gemäß der UN-Regelung Nr. 129 für die Verwendung in erster Linie in "i-Size-Sitzpositionen" zugelassen, wie von den Fahrzeugherstellern in der Bedienungsanleitung des Fahrzeugs angegeben.
3. Den Kindersitz nie auf einem Beifahrersitz mit aktiviertem Airbag befestigen.
4. Wenn Sie sich nicht sicher sind, wenden Sie sich an den Kindersitzhersteller oder ihren Handler.

Pflege & Wartung:

• Dieses Kinderrückhaltesystem wurde gemäß den Sicherheitsnormen entwickelt, und ist bei richtiger Anwendung und Pflege für die Jahre Funktionstüchtig.
• Bewahren Sie Ihr Kinderrückhaltesystem an einem trockenen, sicheren Ort auf.
• Das Aufbewahren eines feuchten Kinderrückhaltesystems verursacht die Bildung von Schimmel. Sollte das Kinderrückhaltesystem Feuchtigkeit ausgesetzt sein, vor dem Einlagern mit einem Tuch trocknen und warten, bis das Kinderrückhaltesystem vollständig trocken ist.
• Vermeiden Sie es, das Kinderrückhaltesystem für längerere Zeit direkter Sonneneinstrahlung auszusetzen, da dadurch die Farben des Stoffbezugs verblassen können.
• Das Kinderrückhaltesystem regelmäß auf Schäden prufen - bei Anzeichen von Schäden, das Produkt nicht mehr verwenden.
• Das Kinderrückhaltesystem darf für Reinigungszwecke NICT ausinander gebaut werden. Das Demontieren ist nicht notwendig und zudem gefährlich.
• Komponenten aus Kunststoff und Metall konnen mit einem Schwamm, etwas warmen Wasser und einem milden Reinigungsmittel gereinigt werden.
• Siehe dazu die Anleitung für das Reinigen von Textilien.
• Vor dem Reinigen die Sitzbezugeinlage / Sitzeinlage entfernen.
• Zum Reinigen nie scheuernde, Ammoniak, Bleichmittel oder Spiritus enthaltende Reinigungsmittel verwenden.

Bildsprachenschlüssel:

XX	Siehe Warning XX	XX	Vorgang x-mal wiederholen	G	Drücken und halten
✓	Richtig		Pfeil für allgemeine Vorgänge		Prüfen
X	Falsch	8	Schließen	Cont.xx	Weiter zu Schritt XX
CLICK!	Hörbares Geräusch	6	Öffnen		Auf der anderen Seite wiederholen

K部件enliste:

Siehe Abbildungen:

P1: Kopfstütze P8: ISOFIX-Rastarm
P2: Kopfteil der Sitzeinlage P9: Seitenaufprallschutzblock
P3: Sitzeinlage P10: Aufbewährungstasche
P4:Seitenflugelteil derSitzeinlage P11:StutzfuB
P5: Brustpolster (zwei) P12: ISOFIX-Führung (x2)
P6: Kindersitzgurt P13: Einsteckwerkzeug
P7: Schrittpolster

Ersatzteile:

Für thesees Produkt sind die unten aufgeführten Ersatzteile erhältlich. Kunden in
Großbritannien & Irland bestellen über unsere Websites:
http://www.cosatto.com/service-centre/spares
Kunden außerhalb Großbritanniens & Irlands finden Kontaktangaben für Händler vor Ort auf unserer Webseite : http://www.cosatto.com/stockists
Sollten Sie weitere Hilfe benötigen, kontaktieren Sie uns über [e-mail]
S1:Sitzeinlage S7: Schrittpolster
S2:Sitzeinlagekeileinsatz S8:Brustpolster (zwei)
S3: Kopfteil der Sitzeinlage S9: Kopfstützenbezug
S4: Seitenflügelteil der Sitzeinlage (Rechts) S10: Sitzbezug
S5: Seitenflügelteil der Sitzeinlage (Links) S11: ISOFIX-Führung (Set)
S6:Seitenflügeleinsatz derSitzeinlage S12:Einsteckwerkzeug

Befestigungs & anwendungshinweise:

Siehe Anleitungsdiagramme:

Position

1- WICHTIG: Den Kindersitz nie auf einem Fahrzeugsitz mit aktiviertem Airbag verwenden. Zur Airbag-Deaktivierung, siehe Handbuch Ihres Fahrzeugherstellers.

Rückenlehne verstellen

2- Anpassen:

WICTIG: Nur die Liegeposition(en) für den jeweiligen modus verwenden:

Rückwartsgerichtete Modi (40 - 105cm): R

Vorwärtsgerichtete Modi (76 - 105cm): 1, 2, 3, 4

Sitzerhöhung Modi (100 - 150cm): 1

Kopfstütze

3-Anpassen:

4-Richtige Kopfstützenposition:

Kindersitzgurt

5-Schrittpolsterposition anpassen:

6- Lockern:

HINWEIS: Nur an den Haltegurtriemenziehen.

7- Straffen:

HINWEIS: Der Gurt sollte ausreichend gestrafft sein. Der Gurt soll das Kind davon sicher zurückhalten aber auch nicht unbequem sitzen.

Achten Sie daraufuf, dass die Riemen nicht verdreht sind, wenn sich das Kind im Kindersitz befindet.

8-Auseinanderklappen:

9-Zusammenklappen:

Kind im Kindersitz sichern:

10-Zum Öffnen des Gurtgeschirrs (siehe Schritt 8) (a). Kopfstütze hoherstellen (siehe Schritt 3) (b).

11- Kind in den Kindersitz setzen. Gurt schlieben (siehe Schritt 9) (a). Kopfstütze anpassen (siehe Schritt 6) (b). Gurt festziehen (siehe Schritt 7) (c).

Seitenaufprallschutzblock

12-Auseinanderklappen:

13-Zusammenklappen:

Kindersitz 14-Ausrichtung der der Sitzeinheit einstellen:

Den Stutzfuß öffnen (a).
Ziehen und halten Sie den Einstellhebel für die Sitzdrehung (b) und drehen Sie dann den Sitz (c).

15-Sitzausrichtung:

b,c:Seitenrichtung: Die Seitenrichtung ermöglich das Hineinsetzen und das Herausnehmen des Kindes aus dem Sitz, nachdem der Kindersitz installiert wurde.

WARNING: Nicht mit dem Kindersitz in dieser Position fahren.

d: Rückwärtsrichtung:

Wenn als Kindersitz in Rückwärtsrichtung verwendet, ist der Kindersitz für Kinder ab Geburt mit einer Höhe von 40 cm bis 105 cm und einem maximalen Gewicht von 19.5 kg geeignet.

WICHTIG - DEN KINDERSITZ NICT IN FAHRTRICHTUNG
VERWENDEN, BIS DAS KIND MINDESTENS 15 MONATE ALT IST.
a: Vorwärtsrichtung:

Wenn als Kindersitz in Vorwärtsrichtung verwendet, ist der Autositz ab 15 Monaten geeignet, Körpergröbe zwischen 76 und 150 cm.

Hinweis: Im Sitzerhöhungsmodus kann die Sitzeinheit nicht gedreht werden.

ISOFIX-Rastarm

16-Position:

Die zwei unteren ISOFIX-Befestigungspunkte befinden sich normalerweise zwischen der Sitzfläche und der Rückseite des Fahrzeugsitzes (a).

Manche Fahrzeuge verfügen über eine ISOFIX-Anzeige in der Nähe der unteren ISOFIX-Befestigungspunkte (b).

17-ISOFIX-Führungenbefestigen (Optional):

Die ISOFIX-Führungen können herself, die ISOFIX-Befestigungspunkte im Fahrzeug zu finden, und machen es somit einfacher den Kindersitz zu installieren. Diese Führungen themselves also, ihren Kindersitz zu schützen.

18-Befestigen:

Die ISOFIX-Einstellknöpfde drücken und gedrückt halten und die Armlehnen vollständig herausziehen (a).

ISOFIX-Rastarme einrasten (b) und prufen, ob die Sicherheitsanzeige für den ISOFIX-Rastarm grün anzeigt (c).

Das Gestell nach hinten schieben, bis es fest an der Rückenlehne des Fahrzeugsitzes sitzt (d).

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Stützfuß

19-Befestigen:

Den ISOFIX Stutzfuß Offnen (a).

Den Stützfuß (b) einstellen, bis er festen Kontakt mit dem Fahrzeugboden (c) hat und der Kontaktanzeiger für den Stützfuß grün ist (d).

Rückwartsgerichtete Modi (40 - 105cm):

20-Befestigen:

Sitzeinheit in rückwärtsgerichtete Ausrichtung konvertieren (Siehe Schritt 14).

Die Ruckenlehne in die Position R verstellen (Siehe Schritt 2) (a).

Position des Kindersitzes im Fahrzeug in Rückwartsgerichtete.

Die ISOFIX-Arme an den Verankerungspunkten befestigen (Siehe Schritt 1 - 18) (b).

Den Clip des oberen ISOFIX-Haltegurtriemens am Den stützfuß einrasten halten (siehe Schritt 19) (c).

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Sitzeinlagen

21- Wenn Ihr Kind 60~cm oderkleinerist, mussernd KinderautositzMIT der Sitzeinlage,dem Kopfteil und den Seitenflugeln verwendet werden.

Wenn Ihr Kind zwischen 61 und 87~cm gross ist, davon der Kinderautositz nur mit dem Sitzeinlageteil, OHNE das Kopfteil und die Seitenflugel, verwendet werden.

Wenn Ihr Kind 88 cm oder größter ist, damit der Kindersitz nur OHNE Sitzeinlage, Kopfteil und Seitenflügel verwendet werden.

Vorwärtsgerichtete Modi (76 - 105cm):

WICHTIG - DEN KINDERSITZ NICT IN FAHRTRICHTUNG
VERWENDEN, BIS DAS KIND MINDESTENS 15 MONATE ALT IST.

22-Befestigen:

Die Sitzeinheit in vorwärtsgerichtete Ausrichtung konvertieren (Siehe Schritt 14).

Rückenlehne in die Position 1,2,3 oder 4 verstellen (Siehe Schritt 1) (a).

Position des Kindersitzes im Fahrzeug in Vorwärtsrichtung.

Die ISOFIX-Arme an den Verankerungspunkten befestigen (Siehe Schritt 16 - 18) (b).

Den stützfuß einrasten halten (siehe Schritt 19) (c).

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Sitzerhöhung Modi (100 - 150cm):

Umstellen auf Sitzerhöhung:

23- Öffnen Sie den hinteren Reißverschluss (a) und öffnen Sie die Klappe des hinteren Fachs (b).

Lösen Sie den Verbindungssbügel der Brustpolster (c & d) und verstauen Sieihn im Aufbewährungsfach (e).

Schließen Sie die Klappe des hinteren Fachs und schlieben Sieden hinteren ReiBverschluss (f).

24-Falls vorhanden, entfernen Sie die Sitzeinlage.

Lösen des Gurtzeugs (siehe Schritt 6) (a).

Bringen Sie die Kopfstütze in die höchste Position (siehe Schritt 3) (b).

Öffnen Sie das Gurtzeug (siehe Schritt 8) und entfernen Sie die Brustpolster (c) und das Schrittpolster (d).

25- Drücken Sie den Verschluss hinter dem Sitzbezug (a) und lose n Sie die Sitzbezugslasche (b).

Schließen Sie das Gurtzeug (siehe Schritt 9) und verstauen Sie es im Aufbewährungsfach (c).

Der Verschluss muss tief unter im Aufbewährungsfach verstaut werden.

Nur gegurtet:

Befestigen:

26- Ruckenlehne in die Position 1 verstellen (Siehe Schritt 2) (a).

Position des Kindersitzes im Fahrzeug in Vorwärtsrichtung.

Ziehen Sie die ISOFIX-Arme zurück (siehe Schritt 18) (b).

Ziehen Sie das Stützbein zurück (Siehe Schritt 19) (c).

Sichern Sie Ihr Kind mit dem Fahrzeuggurt (Siehe Schritt 27 - 28) (d).

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Kindersitzgurt

27- Setzen Sie Ihr Kind in den Kindersitz.

Den Fahrzeuggurt Herausziehen, über das Kinder führen (a) und den Verschluss befestigen (b).

Den Fahrzeug-Schulterschräggurt durch die Führung des Kopfstützen-Schräggurts des Fahrzeugs führen (c).

28- Fahrzeuggurt festziehen (a & b).

WICTIG: Die Position des Fahrzeuggurt-verschlusses wird sich auf die Stabilität des Kinderrückhaltesystems aus. Bei einem Unfall kann das Kinderrückhaltesystem Ihr Kind eventuell nicht so schützen, wie vorgesehen. Behindet sich der Verschluss nach dem Festziehen des Fahrzeuggurts in der markierten Position (X), muss das Kinderrückhaltesystem auf einem anderen Fahrzeugsitz eingebaut werden.

Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Textilen Komponenten

29-

Nur mit ISOFIX-Armen gegurtet:

Befestigen:

Rückenlehne in die Position 1 verstellen (Siehe Schritt 2) (a). Position des Kindersitzes im Fahrzeug in Vorwartsrichtung. Die ISOFIX-Arme an den Verankerungspunkten befestigen (Siehe Schritt 16 - 18) (b). Ziehen Sie das Stützbein zurück (Siehe Schritt 19) (c). Sichern Sie Ihr Kind mit dem Fahrzeuggurt (Siehe Schritt 27 - 28) (d). Zum Entfernen, diesen Vorgang in umgekehrter Reihenfolge wiederholen.

Entfernen:

Stellen Sie den Autositz auf die Sitzerhöhung um (siehe Schritt 23 - 25).

Lösen Sie die elastischen Schlaufen des Kopfstützenbezugs auf beiden Seiten (a).

Entfernen Sie den Kopfstützenbezug (b).

31- Lösen Sie die vorderen Kunststoffhalterungen des Sitzbezugs (a). Lösen Sie die Sitzbezugslasche (b) und die elastischen Schlaufendes Sitzbezugs (c).

Entfernen Sie den Sitzbezug (e).

Gehen Sie in umgekehrter Reihenfolge vor, um die textilen

K componenten wieder anzubringen.

Einsteckwerkzeug

32-

• Haben Sie die Kompatibilität des Kindersitzes mit dem zu verwendenden Fahrzeug überprüft?
• Falls zutreffend, ist der Airbag deaktiviert?
• Ist Ihr Kindersitz richtig am Fahrzeugsitz installiert?
• Haben Sie die Sicherheitsindikatoren an den ISOFIX Rastarmen, dem ISOFIX Stützfuß und der Sitzsicherung überprüft?
• Ist Ihr Kind im Kindersitz richtig gesichert?
• Sind Fahrzeuggurt und Gurtgeschirr ausreichend gespannt und nicht verdreht?
