BEDIENUNGSANLEITUNG Royal GP 3100 Niro EINHELL

Art.-Nr.: 41.814.01 I.-Nr.: 01014

1. Sicherheitshinweise

-itte lessen Sie die Gebrauchsanweisung sorgfällig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits-hinweisen vertraut.
Der Zugriff von Kindem ist durch geagente Maßnahmen zu verhindern.
- Der Bunerzat ist im Arbeitsbereich des Gerätes gegüber Driften verantwortlich.
Vor Inbetriebnahme ist durch fachmännische Prüfung saferzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhend sind.
Wahlend des Betriebs der Pumpe dürfen sich Personen nicht im Förderr medium aufhalten.
Das Betrieben der Purne an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE schrift Teil 702) zulässig. Fragen Sieitteblten Ehren Elektrofachmann.
Führin Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie dasGerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie niche Sicherheitsvorrichtungen außer Kraft.
- Verwendten Sie das Gerat ausschließlich entsprechend dem in dieser Gebrauchsanausleitung angegebenen Verwendungszweck.
- Sie sind für die Sicherheit im Arbeitsbereich verantwortlich
- Solte das Pumpkabel oder der Stecker aufgrund außerer Einwirkungen beschädigt werden, so dar das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgelaucht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführten werden.
Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muss der verhanden Netzpannung entsprechen.
- Die Pumpe niemals am Netzkabel anheben, transportieren oder befasstigen.
- Stellen Sie safer, dass die elektrische Steckvorbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchlichkeit geschlossen sind.
Vor jeder Arbeit an der Pumpe Netzstecker ziehen.

• Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird.
  For die Einhaltung ortbezogener Sicherheitsund Einbaustemmings ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann).
• Folgeschäden durch eine Überflüttung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumper o.a.) auszuschreiben.
• Bei einem eventuellen Ausfall der Pumpe führen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
• Verwenden Sie ausschließlich Einhell Ersatzteile
• Die Pumpe darf nie trocken laufen oder mit voll geschlossener Ansaugleistung betriebenen werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen erlitsch die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Forderflüssigkeit solle im Dauerbetrieb +35^ nicht überschreiben. Mit dieser Pumpere dazu keine brennbaaren, gesunden oder explosiven Flüssigkeiten gefordert werden. Die Forderung von aggressiven Flüssigkeiten (Sauron, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

Zum Bewassem und Gieben von Grunanlagen, Gemüsebeeten und Gärten
Zum Betrieb von Rasensprengern
Mit Vorriliter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zistern und Brunnen

Fordermedien

Zur Förderung von klarem Wasser (Sübf Wassera), Regenwasser oder leichte Waschlage/ Brauchwasser

4. Bedienungshinweise

Grundsätzlich empfehlen wie die Verwendung eines Vorfilters und einer Sauggarnitur mit Saagschauch, Saugkorb und Rückschlagventil um lange Wieder.

D

ansaugzeiten und eineunnöblige Beschadigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5. Technische Daten:

Netzanschluss:230V-50Hz

Aufnahmeleistung: 925 W

Fordermengemax.3100lt/h

Forderhhe max. 48 m

Forderdruck max. 4,8 bar

Ansaughohemax.6m

Druck und Sauganschluss: 1^ IG

Wasserlemperatur max. 35^

6. Elektrischer Anschluss

• Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230V 50Hz Absicherung mindestens 10 Ampere
  Die Ein-Ausschaltung erfolgt mit dem eingebauten Schäter.
  Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwachter geschlossen. Bei Überhitzung schaltet der Temperaturwachter die Pumpe aufmatisch ab und nach dem Abkühnten schaltet sich die Pumpe wieder selbstständig ein.

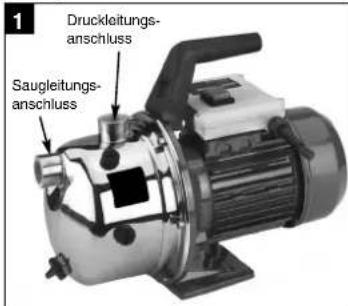

7. Montage einer Saugleitung

• Einen Saugschaucht (Kunststoffschlaucht mind. 3/4 mit Spiralerverstellung) direkt oder mit einem Gewindennippel an den Sauganschluss (1" IG) der Pumpe schrauben (siehe Bild 1).
• Der verwendete Saugschlauch solle ein Saugventi haben. Falls das Saugventil nicht verwendet werden kann,solet ein Rückschlagventil in der Saugleitung installment werden.
  Die Saugleitung von der Wasserentnahme zur Pumpe steigend vertlagen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasien in der Saugleitung verzögen und verhindern den Ansauvorgang.
  Saug- und Druckleitung sind so anzubringen, dass diese keine mechanischen Druck auf die Pumpe ausüb.

Das Saugvenil soit genüngend tief im Wasser liegen, sodssathd ab Sabinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
- Eine undliche Saugleitung verhindert durch Luftansagen das Ansagen des Wassers.
- Vermieiden Sie das Ansagen von Fremdkörpers (Sand usw.), falls notwendig ist ein Vorriliter anzu-bringen.

8. Druckleitungsanschluss

Die Druckleitung (solte mind. 3/4" sein) muss direkt oder über einen Gewindenerpel an den Druckleitungsanschluss (1" IG) der Pumpe angeschlossen werden.
Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschauch verwendert werden. Die Forderleistung wird durch den klinener Druckschauch reduziert.
- Wahlend des Ansauvorgangs sind die in der Druckleitung vorhandenen Absperorgane (Spritzdüssen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene Luft frei entwechen kann.

9. Inbetriebnahme

• Pumpe auf einen ebenen und fester Standort aufstellen
  Saugleitung betriebsbereit anbringen
• elektrischen Anschluss herstellen
  Pumpe am Druckanschluss mit Wasser aufflüllen.
• Wahlend des Ansauvgorngs sind die in der Druckleitung verhanden Abspergonige

D

(Spritzduen, Ventile etc.) voll zu öffnen, damit die in der Saagleitung vorhandene Luft frei entweichen kann.

Je nach Saughöhe und Luftmenge in der Saugleitung kan der ersten Ansaugvorgang ca. 0,5 min - 5 min betragen. Bei längeren Ansagzeiten solte erneut Wasser aufgeftt werden.
Wird die Pumpe nach dem Einsatz wieder entfern, so muss bei emauteim AnschuB und Inbetriebnahme unbedingt wieder Wasser aufgeflit werden.

10. Wartungshinweise

• Die Pumpe ist weltgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jeder eine regelmäßige Kontrolle und Pflege.

Achtung!

Vor jeder Wartung ist die Pumpe spannungsfrei zu schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose.

Vor langem Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzusprülen, komplett zu entleeren und trocken zu lagern.
Bei Frostgefahr muss die Pumpe vollkommen entloert werden.
- Nach längeren Stilstandzeiten durch kurzes EinAus-Schalten prüften, ob ein einwandfreiies Drehen des Rotors erfolgt.
- Bei eventueller Verstopfung der Pumpe, schlieben Sie die Druckleitung an die Wasserleitung an und denen den Saugschaiach ab. Offnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmaß für ca. zwei Sekunden ein. Auf diese Weise künftener Verstopfungen in den hauftigsten Fällen beseitigt werden.

11. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trenn! Bei defekter Netzeleitung dar这份 nur durch einen Elektro-Fachmann gewechselt werden.

12. Störungen

Kein Motoranlauf

Ursachen Beheben
Netzspannung fohlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschalte Pumpe zerlegen und reinigen

Pumpe saught nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbrin-gen
Pumpenraum ohne Wasser Wasser in Ansauganschluss füssen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüften
Saugventil und/oder Saugventil reinigen
Saugkorb (Saugventil) verstopfte Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüften

Fordermenge ungenugend

Ursachen Beheben
Saug Höhe zu hoch Saug Höhe überprüften
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sindt rasch Saugventil tefer legen
Pumpenleistung verringgert durch Schadstoffe Pumpe reinigen und Verschließteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reilung durch Pumpe demontieren und(Fremdstoffe zu hoch Ansagen von Fremdstoffen verhindem	(reinigen, (Filter)

Achtung!

Die Pumpearficht trocken laufen.

13. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerates
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

Wir weisen ausdruicklich darauf auf him, dass wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgunfe Schaden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursucht oder bei einem Teilaeustrauch nicht ourare Original Einheli-Teile, oder von uns freiogobene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst durchgeführt wird.
