BEDIENUNGSANLEITUNG Royal Line IV 24 Smart MEGASAT

1. Sicherheitshinweise 03
2. Lieferumfang 03
3. Standfußmontage 04

4. Bezeichnungen

4.1 Front- und Seitenansicht 06
4.2 Anschlisse. 07
4.3 Fernbedienung 08

1. Erstinstallation 09
   6.Hauptmenu 12

6.1 Bildeinstellungen 13
6.2 Toneinstellung 14
6.3Programm 15
6.4 Einstellungen 19
6.5 Zeit 20

1. EPG (Elektronischer Programmfuhrer) 21
2. CI+ Schacht zur Pay-TV Erweiterung 22

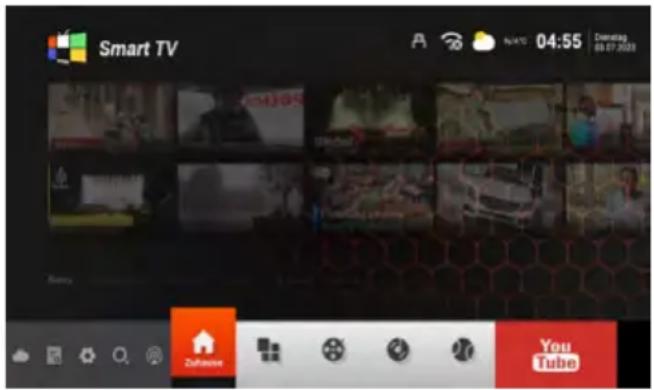

9. Smart-TV-Funktion

9.1 Einstellungen 23
9.2 Netzwerk & Internet 23
9.3 Bluetooth Fernbedienungen & Zubehor 24
9.4 Geräteinstellungen 25
9.5 Media 27

1. Bedienung der Smart-TV-Oberflache 28

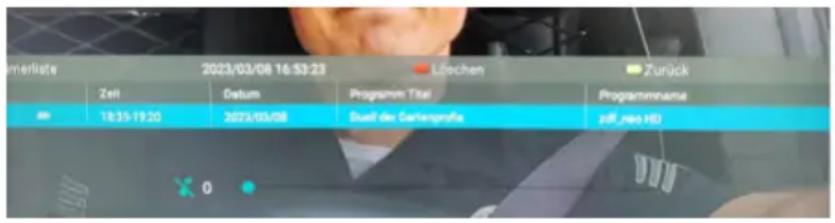

2. Aufnahme-Funktion (optional) 30
3. Fehlerbehebung 33
4. Technische Daten 34

1. Sicherheitshinweise

Bitte lessen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss

Vor der Inbetriebnahme überprüfen Sieitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerates enthalten sieitte den technischen Daten in dieser Bedienungsanleitung.

Überlastung

Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlagen führen kann.

Flüssigkeit

Das Gerat darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Beluftung

Halten Sie die Luftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu erhögblichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus.

Erstickungsgefahr

Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen speilen, es besteht Erstungsgefahr.

Reinigung

Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Öffnen des Gerätes

Entferen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie ihren Handler.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sichitte an ihren Handler.

1. Fernseher
2. Fernbedienung
3. Batterien
4. 12 Volt KFZ-Anschlusskabel
5. 230/12 Volt Netzteil
6. Mini-AV-Kabel
7. Bedienungsanleitung

3. Standfußmontage (optional)

So montieren Sie den Standfuß

Legen Sie den Fernseher auf eine flache, weiche Unterlage (z. B. Decke, Schaumstoff, ...) um Schaden am Fernseher, bzw. Display zu vermeiden.

Stecken Sie den Standfuß wie abgebildet an den Fernseher.

3. Standfußmontage (optional)

Benutzen Sie einen geeigneten Schraubendreher und befestigen Sie die Standfuße mit den beiliegenden Schrauben. Achten Sie daraufuf, dass die Schrauben richtig angezogen sind.

4. Bezeichnungen

4.1 Front- und Seitenansicht

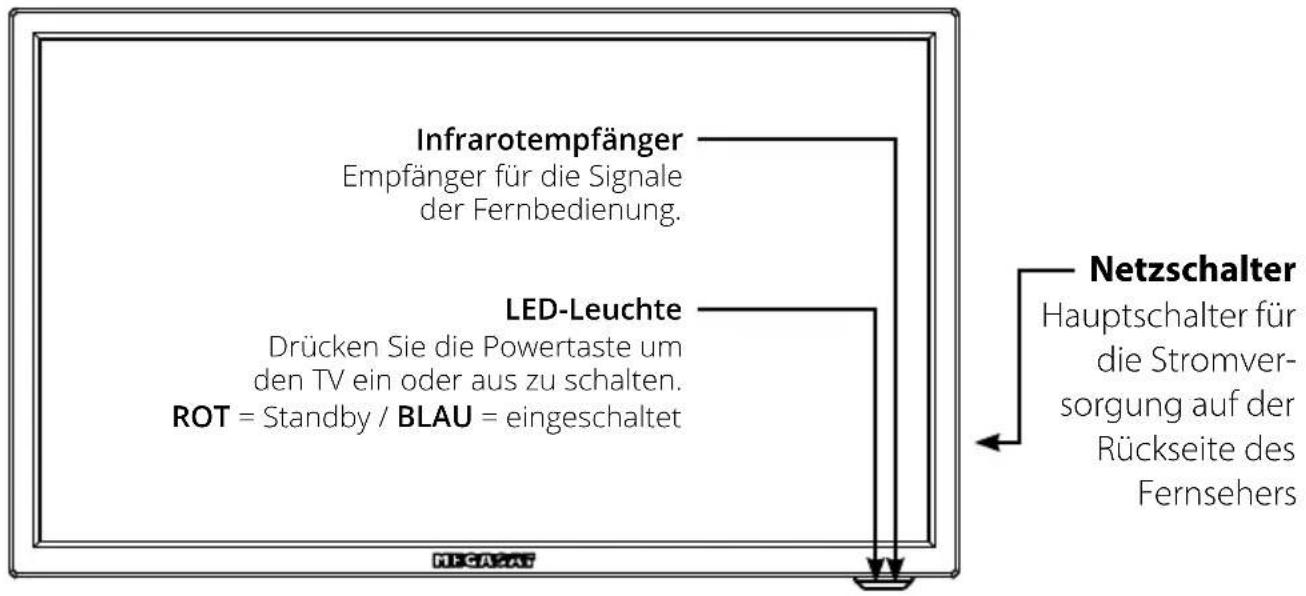

Frontansicht

Seitenansicht

INPUT	Drücken Sie die Taste um die Signalquelle zu wahren (z. B. DTV, HDMI, ...)
MENU	Drücken Sie die Taste um in das Menu zu gelangen.
CH +/-	Schaltet die Programme hoch / runter.
VOL +/-	Regelt die Lautstärke lauter / leiser.
◎	Schaltet den Fernseher ein, bzw. aus (Standby).

Hinweis:

Drücken Sie die Taste INPUT mehrfach, um die gewünschte Signalquelle zu wahlen. Nach einer kurzen Wartezeit schaltet der TV auf die gewünschte Signalquelle um.

4. Bezeichnungen

4.2 Anschlüsse

Ansicht Unterseite

DCIN

RJ45

CVBS out LINE L out LINE R out

HDMI 1 HDI

HDMI2

DVB-S/S2

DVB-C/T2

DC IN Anschluss für 230 Volt Stromversorgung (DC 10~30 Volt).

Rj45 Verbindung mit einem Netzwerk via LAN-Kabel.

CVBS out Video-Eingang mit Klinkenstecker.

Line L/R out Audio-Eingang mit Klinkenstecker (rechts/links).

HDMI 1 HDMI-Eingang für den Anschluss eines Receiver, DVD-Player, etc.

HDMI 2 HDMI-Eingang für den Anschluss eines Receiver, DVD-Player, etc.

DVB-S/S2 Antennen-Eingang fur DVB-S2 (Satellit) (max. 500mA ).

DVB-C/T2 Antennen-Eingang fur Kabelfernsehen oder DVB-T2-Antenne.

Seitenansicht

COAXIAL

COAXIAL Digitaler Audio-Ausgang (koaxial).

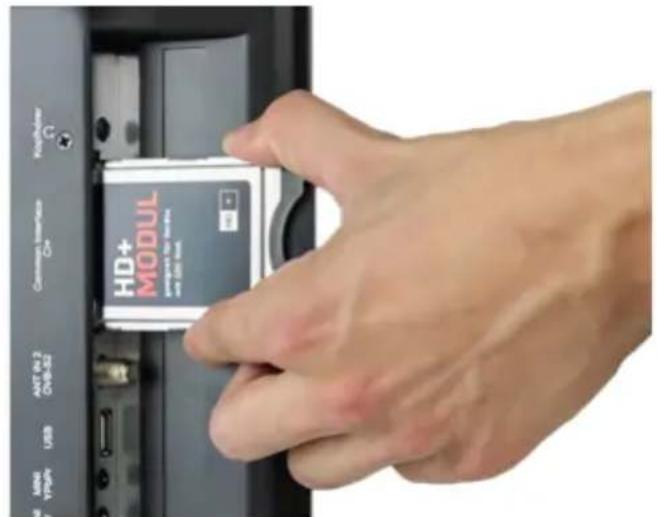

Common Interface Steckplatz für Cl / Cl+ Module.

Mini AV AV-Eingang (FBAS/Audio) über Adapterkabel.

Kopfhörer Ausgang für Kopfhörer mit 3,5 mm Klinken-Anschluss.

USB 1/USB 2 USB-Anschluss zur Medienwiedergabe

oder zur Aufnahme bzw. Timeshiftfunktion (nur mit optionaler Software).

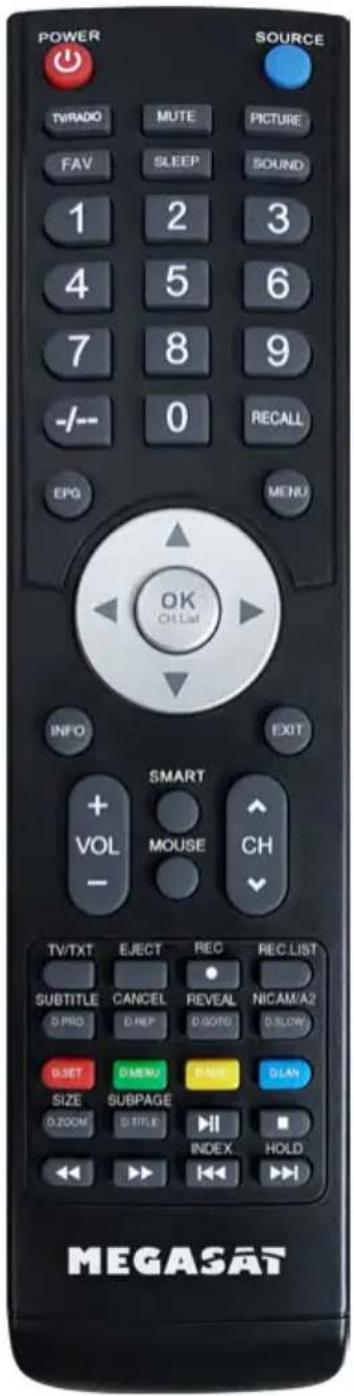

4.3 Fernbedienung

POWER Fernseher ein-/ausschalten (Standby)

SOURCE Signalquelle auswahlen

TV/RADIO Zwischen TV- und Radiosendern wechseln

MUTE Ton stummschalten

PICTURE Zu Bildvoreinstellungen wechseln

FAV Favoritenliste anzeigen

SLEEP Automatischer Ausschalttimer einstellen

SOUND Zu Tonvoreinstellungen wechseln

ZIFFERNTASTEN Zur Eingabe von z. B. Programmnummern

-/- Wechsel zwischen ein- und zweistellig

bei der Zifferneingabe

RECALL Zurück zum letzten Programmplatz

EPG Elektronischer Programmführer

MENU Öffnet das Hauptmenu

PFEILTASTEN Zur Navigation im Hauptmenu und DVD Menu,

zum Programmwechsel und zur Lautstärkeregelung

OK (CH.List) Um eine Auswahl zu bestätigen / Programmliste

INFO Informationen anzeigen

EXIT Das jeweilige Menuverlassen

VOL+/- Lautstärke erhöhen /vermingem

CH + / - Programme wechseln

SMART Wechset in das Smart-Menu

MOUSE Schaltet die Maus-Funktion ein/aus

(Maus-Zeiger steuerbar über die Pfeiltasten)

TV/TXT Videotext aufrufen und beenden

EJECT Wirft die DVD aus (nur im DVD Modus möglich)

REC Startet eine Aufnahme (optional)

REC.LIST Zeigt die Aufnahmeliste (optional)

SUBTITLE /D.PRO Untertitel ein-/ausblenden (wenn verfügbar)

D.PRO bearbeitet die Wiedergabeliste im DVD Modus

CANCEL/D.REP Umschalten zwischen Videotext/Fernsehprogramm

D.REP Wiederholungsmodus im DVD Modus einstellen

REVAL/D.GOTO Zeigt versteckte Informationen im Videotext

D.GOTO Spielt ihre Lieblingstitel / -Kapitel

NICAM/A2/D.SLOW Zu Nicam/A2 wechseln

D.SLOW spiel TVDVDs in Zeitlupe ab

D. SET: DVD System Einstellungen

D.MENU: DVD Menu aufrufen

D.SUB: DVD-Untertitel aufrufen

D.LAN: Sprachen/Toanspuren im DVD Modus wechseln

SIZE/D.ZOOM VergroBenn Sie die Ober- und Unterseite im Videotext

D.ZOOM wählt einen Bildausschnitt im DVD Modus

SUBPAGE / D.TITLE Unterheiten im Videotext aufrufen/beenden

D.TITLE zeigt den DVD Titel im DVD Menu

Start/Pause

Stop

Vorwarts spulen / Rückwarts spulen

Vorheriges Kapitel / Nächstes Kapitel

INDEX Ruft die INDEX Seite im DVD Menu auf

HOLD Halt den Unterseitenwechsel im Videotext an

5. Erstinstallation

1. Verbinden den Fernseher mit der Stromversorgung und schalten Sie den Netzschalter an der Rück-nde des Gehäuses ein. Der Fernseher befindet sich nun im Standby Modus (LED leuchtet ROT).
2. Drücken Sie die Power Taste an der Fernbedienung (LED leuchtet BLAU).

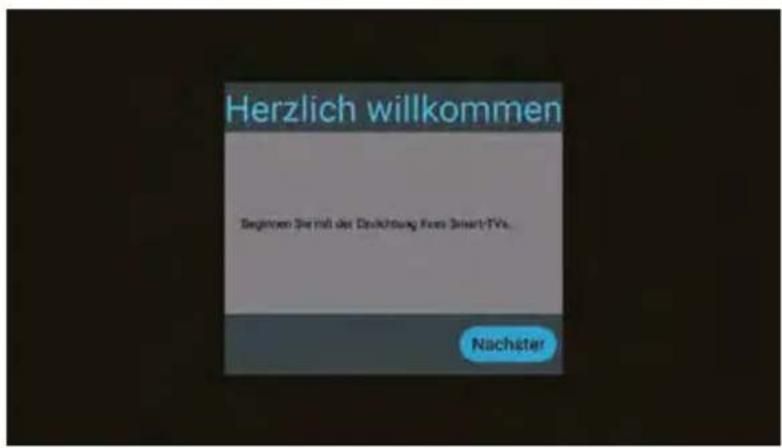

3. Nachdem der Fernseher gestartet ist, entscheid das Erstinstallationsmenü. Sie können nun fol-gende Einstellungen vornehmen:

Hinweis:

Durch drücken der Tasten gelangen Sie zum nachsten bzw. vorherigen Schritt.

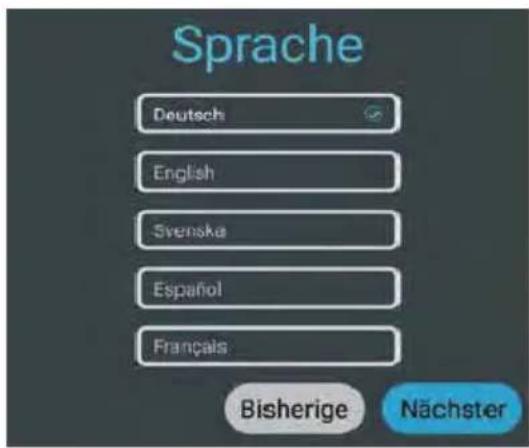

Wahlen Sie ihre Menüsprache und wechseln Sie anschließend zum nachsten Schritt.

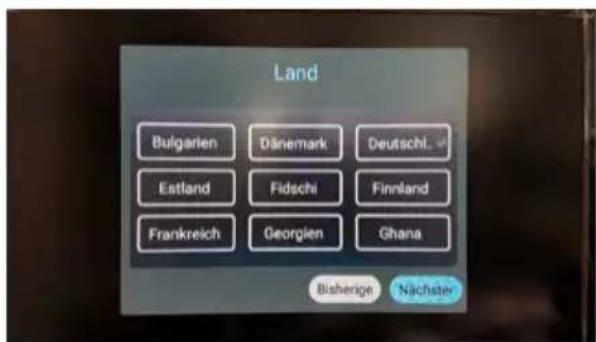

Wahlen Sie Ihr Land aus und wechseln Sie anschließend zum nachsten Schritt.

5. Erstinstallation

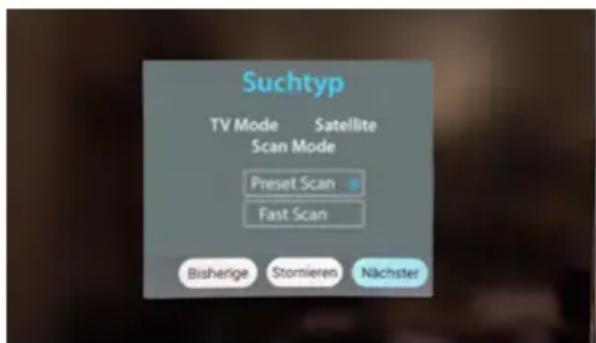

Wahlen Sie einen TV Mode aus. Als Standard wird der Preset Scan gewählt und die vorinstallierte Senderliste wird geladen.

Wechseln Sie zum Fast Scan Mode um diese Option.

Bestätigen Sie die Auswahl und gehen zum nachsten Schritt.

Wenn Sie den Fernseher per WLAN mit einem Router verbinden möchten, wahlen Sie den Namen in der Liste aus und bestätigen mit OK. Geben Sie hier das Password das Internet-Routers ein. Drücken Sie anschließend auf Verbinden, um eine Verbindung herzustellen.

Alternative kann der TV auch über ein LAN-Kabel (RJ45) betrieben werden. Verbinden Sie das Kabel mit Ihr dem Internet-Router um eine Verbindung mit dem Internet herzustellen. Hinweis: Über das Menu-Einstellungen/Netzwerk & Internet, können Sie die Einstellung jederzeit ändern.

Wahlen Sie „Fertig" um die Erstinstallation abzuschreiben. Wahlen Sie zurück um eine andere Option zu halten.

Die vorinstallierte Senderliste (nur im Satelliten DVB-S Modus) wird nun geladen und die Installation abgeschlossen.

5. Erstinstallation

5.1 Eingangsquelle wahlen

Um zwischen den jeweiligen Empfangsquellen zu wechseln, drücken Sie die INPUT Taste auf der Fernbedienung. Wahlen Sie die gewünschte Eingansquelle und bestätigen Sie mit der OK-Taste auf der Fernbedienung.

• ATV (Empfang analoger TV-Sender)
  DVB-T (Empfang über terrestrischer Antenne)
  DVB-C (Empfang über Kabelfernsehen)
  DVB-S (Empfang über Satellit)
• AV (Empfang über externe AV-Geräte, z. B. DVD-Player, Spielekonsole)
  HDMI 1 (Empfang über externe Geräte, z. B. DVD-Player, Spielekonsole)
  HDMI 2 (Empfang über externe Geräte, z. B. DVD-Player, Spielekonsole)

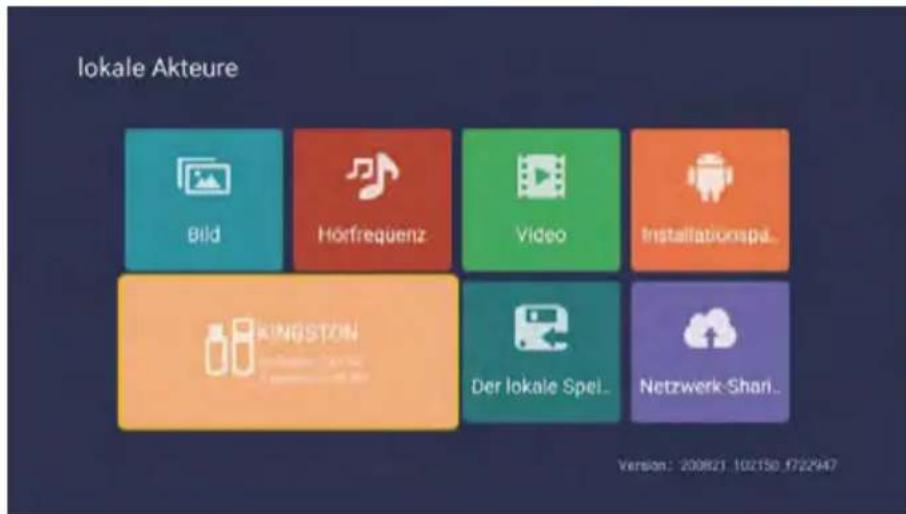

  Media (Öffnet den Mediaplayer, wenn ein USB-Medium eingesteckt ist)

Hinweis:

Der Fernseher ist standardmäßig für den Empfang von Satelliten-Fernsehen vorgesehen. Eine Astra-Senderliste ist bereits programmiert. Mocht den Sie Kabelfernsehen nutzen oder Programme über eine DVB-T-Antenne empfangen, müssen Sie nach der Auswahl der Empfangsart das Menu öffnen und über ide Option „Programm" einen Suchlauf starten. (siehe 6.3)

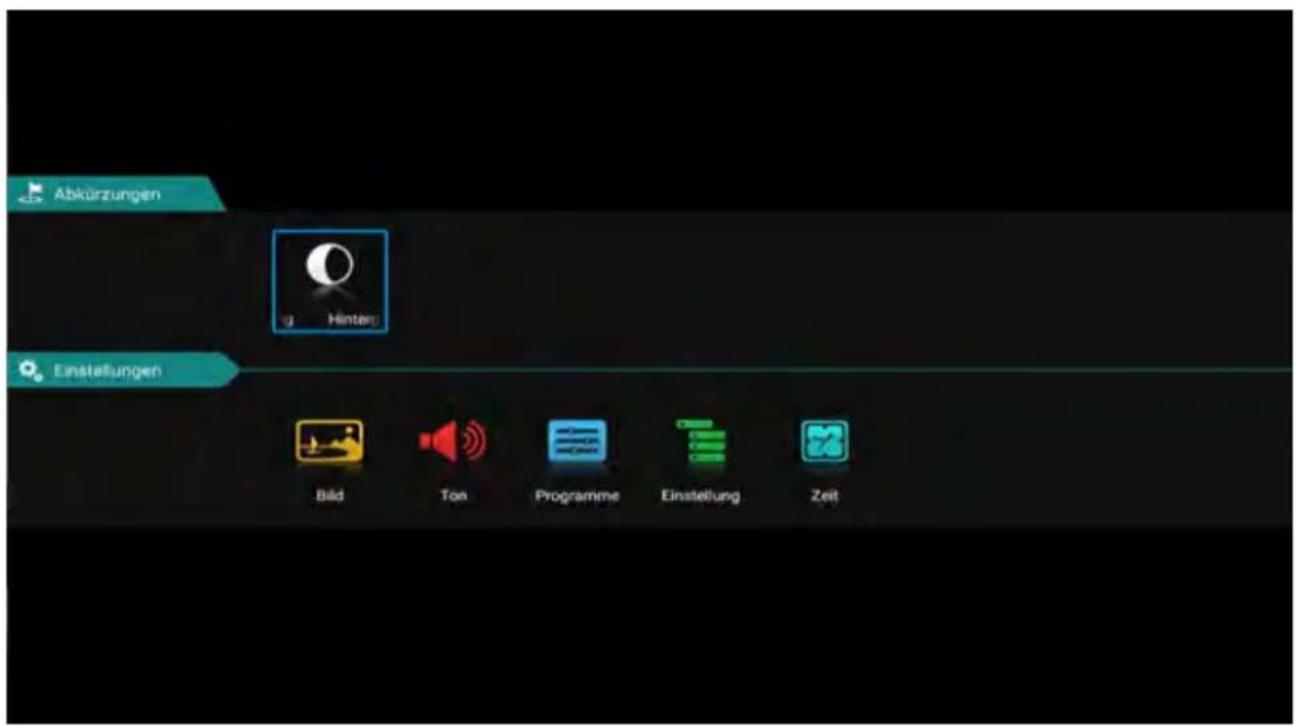

6. Hauptmenü

Um in das Hauptmenü des Fernsehers zu gelangen, drücken Sie die MENÜ-Taste auf der Fernbedienung. Im Hauptmenü können Sie grundlegende Einstellungen wie z. B. Bild-, Ton- oder Kanaleinstellungen vornehmen. Nutzen Sie die ▲▼ Tasten um die gewünschte Einstellung zu wahlen. Bestätigen Sie die Auswahl mit OK, um in das Menu zu gelangen. Haben Sie Einstellungen im jeweiligen Menu vorgenommen, verlassen Sie Schritt für Schritt das Menu mit der Taste EXIT.

Hintergrundbeleuchting

Wahlen Sie durch drücken der OK Taste die Hintergrundbeleuchtung aus.

Mit den Tasten können Sie die Beleuchtung regeln.

Bitte beachten Sie, dass durch eine höhere Hintergrundbeleuchtung, auch der Energiebedarf des Gerätes sich ändert.

6. Hauptmenü

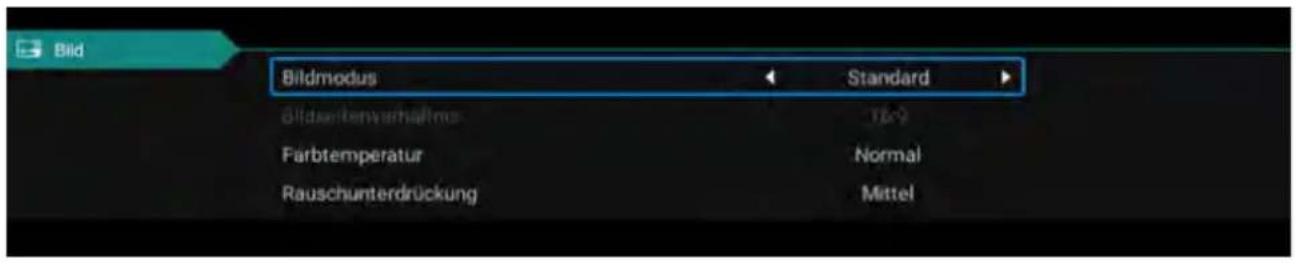

6.1 Bildeinstellung

Bildmodus

Wahlen Sie den gewünschten Bildmodus:

• Standard (Standard-Einstellung)
• Film (für mehr Kontraste)
• Lebhaft (für weniger Kontraste)
• Benutzer (Helligkeit, Kontrast, Farbe und Scharf)_ konnen nach Bedarf eingestellt werden)

Seitenverhältnis

Wahlen Sie das gewünschte Seitenverhältnis des TVs bzw. der TV-Sendung aus:

• Auto (automatische Anpassung des Seitenverhältnisses)
  16:9 (Anpassung des TV-Bilds in das 16:9 Format)
  4:3 (Anpassung des TV-Bilds in das 4:3:9 Format)
• Zoom1 (Erste Methode um das TV-Bild zu vermögen)
• Zoom2 (Zweite Methode um das TV-Bild zu vermögen)

Farbtemperatur

Wahlen Sie die gewünschte Farbtemperatur. Das Gesamtbild des TV-Bilds wird entsprechend angepasst.

Warm (warmere Farben)
Normal (normale Farben)
- Kalt (kalte Farben)

Rauschminderung

Wahlen Sie die gewündten Rauschminderung aus. Diese Funktion glättet das Bild und vermin-dert Artefakte und Körnung.

Aus (schaltet die Funktion aus)
Niedrig (niedrige Rauschreduzierung)
- Mitte (mittlere Rauschreduzierung)
Hoch (hohe Rauschreduzierung)
- Auto (automatische Rauschreduzierung)

6. Hauptmenü

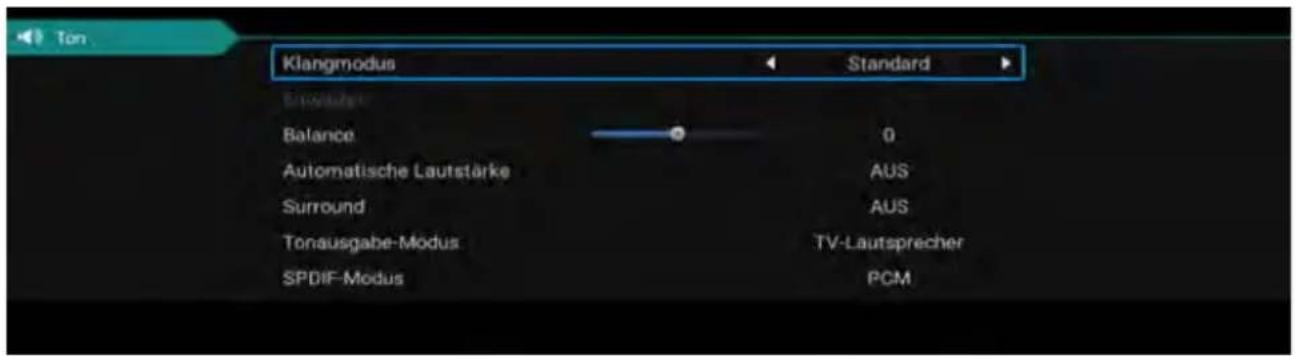

6.2 Toneinstellung

Klangmodus

• Standard (Standard-Sound-Einstellung)
• Sport (Sound wird auf Sportakustik konzentriert)
• Film (Sound wird auf Stimmen konzentriert)
• Musik (Sound wird auf Musik konzentriert)
• Benutzer (Toneinstellungen können unter Punkt „Ausgleich" nach Bedarf eingestellt werden)

Balance

Wahlen Sie die gewünschte Balance zwischen dem linken (-)und den rechten (+) Laufsprecher aus. Standardmäßig sollte sich der Wert bei „0" befinden.

Automatische Lautstärke

"Automatische Lautstärke" gewährleistet eine einheitliche Lautstärke, wenn Sie von einem TV-Programm auf ein anderes umschalten. Wahlen Sie "EIN" oder "AUS".

Surround

Aktivieren Sie diesen Punkt, wenn Sie eine Surround-Anlage angeschlossen haben.

Tonausgabe-Modus

Wahlen Sie, ob Sie den digitalen Audio-Ausgang für z. B. einer Surround-Anlagen nutzen:

• Auto (erkennt automatisch den Anschluss einer externen Surround-Anlage)
• PCM (sendet ein kodiertes Audio-Signal an die externe Surround-Anlage)
• aus (deaktiviert die digitale Audio-Ausgabe. Der Ton wird über die TV-Lautsprecher wiedergegeben)

SPDIF-Modus

Dies wird verwendet, um den digitalen Audioausgabemodus zu konvertieren.

Es gibt Auto, PCM, RAW, OFF.

6. Hauptmenü

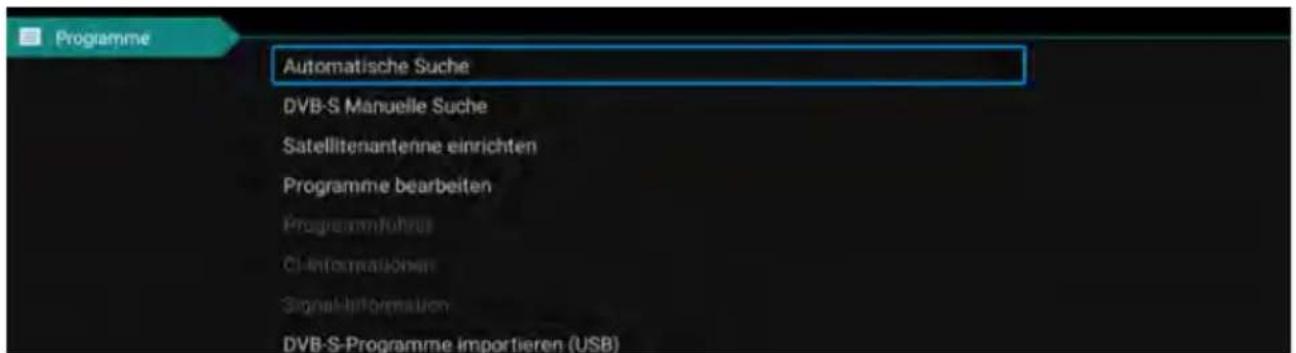

6.3Programm

Land

Wahlen Sie das gewünschte Land in dem Sie sich befinden. Diese Auswahl wirkt sich ggf. auch auf die Sendersuche aus.

Scan-Modus

Wahlen Sie das gewünschten Modus mit dem Sie dieSuche starten möchten

• Standard (Standard Einstellung wird für dieSuche verwendet)
• Netzwerk (Sucht alle TP mit Unterfrequenzen ab)
• Blindscan (Durchsucht den Satellten nach TP und anschließende Sendersuche)
• Fast Scan (Sucht nach Sendern über Anbieter; wird durch Länderauswahl beeinflusst)
  Voreingestellter Scan (Ladt die Standard Senderliste ab Werk)

Satellite

Wahlen Sie den gewünschten Satelliten aus.

Kanal Typ

Wahlen Sie den gewünschten Programmtyp aus.

Frei (nur frei empfangbare Sender)
Alle (frei und verschlüsselte Sender)
Verschlusselt (nur verschlusselte Sender)

Diensttyp

Wahlen Sie, den Diensttyp für ihre用户提供.

• DTV (Digitale TV-Sender)
  Alle (Digitale TV und Radio Sender)
• Radio (nur digitale Radio Sender)

LCN-Option

These Abkürzung'sthat for Logic Channel Numbering und bewirkt, dass das Empfangsgerät anhand einer vom Sender übertragenen Kanalnummer die gefundenen Programme automatisch sortiert. Wird der Suchlauf mit LCN ausgeführht,bleiben die Kanalnummern immer bestehen, auch wenn Kanäle ausgetauscht oder gelöscht werden.Im Standard ist diese Option aus um eine fortlaufende Nummerierung der Sender zu erhalten.

Suche

Wahlen Sie die Option用户提供 und bestätigen Sie die Auswahl mit OK. Die Sendersuche startet num mit ihren vorab ausgewählten Optionen.

6. Hauptmenü

DTV manuelle Suche.

Satellit

Wahlen Sie den gewünschten Satelliten aus.

Transponder

Wahlen Sie die Option Suche und bestätigten Sie die Auswahr mit OK. Wahlen Sie nun den gewünschten TP mit den Tasten aus und bestätigten Sie mit OK.

Nun habe Sie die Möglichkeit den Transponder auf Sender zu durchsuchen. Wahlen Sie die gewünschten Optionen (siehe autom. Suche)

Wahlen Sie anschließend die Option用户提供 und bestätigten Sie die Auswahl mit OK. Die Sendersuche startet num mit ihren vorab ausgewählten Optionen.

Des Weiteren haben Sie die möglichkeit Signalstarke und Signalqualität zu prufen. Über die Farbauswahl ROT/GRÜN/GELB haben Sie die Möglichkeit den TP zu bearbeiten.

Transponder

Löschen (ROTE Taste) Löscht den ausgewählten Transponder. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie die Frequenz, die Symbolrate und die Polarität des ausgewählten Transponders. Bestätigen Sie anschließend mit OK.

Neu (GELBE Taste) Fügen Sie einen neuen Transponder hinzu. Geben Sie die Frequenz, die Symbolrate und die Polarität des neuen Transponders ein. Bestätigen Sie anschließend mit OK.

5V Antennenspannung

5V Antennenspannung benötigen Sie nur bei aktiven DVB-T Antennen.

6. Hauptmenü

Kanalbearbeiten

In diesen Menu können Sie die jeweiligen Programme bearbeiten bzw. ordnen. Es stehen Ohnen folgende Optionen zur Verfügung:

Löschen (ROTE Taste) Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die ROTE Taste um es zu Löschen.

Bewegen (GELBE Taste) Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die GELBE Taste. Schieber Sie nun das gewählte Programm an die gewünschte Position und drücken Sie die gelbe Taste. Alternatively können Sie die Menu Taste drucken und geben anschließend die gewünschte Positionsnummer ein. Bestätigen Sie die Eingabe mit der gelben Taste.

Verbergen (BLAUE Taste) Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die BLAUE Taste. Dieses Programm wird markiert und bei einer Programmumschaltung übersprungen. Hinweis: Über die Senderliste oder Ungabe der Programm nummer können Sie den Sender weiterhin aufrufen.

Favoriten (FAV Taste) Wahlen Sie mit den Pfeiltasten ein Programm aus und drücken Sie die FAV Taste um es als Favorit zu markieren (zu erkennen an dem Herz-Symbol). Wenn Sie von nun an im normalen TV-Betrieb die FAV Taste auf der Fernbedienung drucken, werden nur die Programme angezeigt, die Sie als Favorit markiert haben.

Satellitenantenne einrichten

In this menu konnen Sie die Satelliten bearbeiten, LNB Typ anpassen und DISEqC Einstellungen setzen. Es stehen Ohnen folgende Optionen zur Verfugung:

Satellit

Löschen (ROTE Taste) Löscht den ausgewählten Satelliten. Bestätigen Sie den unwiderruflichen Löschvorgang mit OK.

Bearbeiten (GRÜNE Taste) Ändern Sie den Name, den Längen- und Breitengrad und das Band des ausgewählten Satellten. Bestätigen Sie anschließend mit OK.

Hinzufugen (GELBE Taste) Fügen Sie einen neuen Satelliten hinzu. Geben Sie den Name, den Längen- und Breitengrad und das Band des neuen Satelliten ein. Bestätigen Sie anschließend mit OK.

Suchlauf (BLAUE Taste) Starten Sie die Suche mit dem ausgewählten Satelliten. Wahlen Sie den Suchmodus, den Sender- sowie den Service-Typ. Bestätigen Sie anschließend mit OK.

6. Hauptmenü

Antenneneinstellung

Drücken Sie die Pfeiltaste rechts um in die Konfiguration zu wechseln. Mit Exit können Sie wieder zurück wechseln.

LNB-Typ Andern Sie hier den LNB-Typ (Standard: 09750 / 10600)

LNB-Spannung Ändern Sie hier die LNB-Spannungsversorgung (Standard: Ein)

22 KHz Setzen Sie die 22 KHz Einstellung auf ein / aus (Standard: Auto)

Unicable-Einstellung

Wahlen Sie „Ein" wenn Sie den TV an einem Unicable (EN50494)

betreiben möchten.

Wahlen Sie die gewünschte IF Channel mit der passenden Fre quenz. Passt diese nicht mit Ihr dem System überein, müssen Sie diese manuell ändern.

Toneburst Wahlen Sie zwischen Kein, Burst A, und Burst B

DiSEqC 1.0 Wahlen Sie zwischen Kein, LNB 1 bis LNB 4

DiSEqC 1.1 Wahlen Sie zwischen Kein, LNB 1 bis LNB 16

DiSEqC 1.2 Wahlen Sie „Ein" wenn Sie eine Motorsteuerung benötigen.

Hinweis:

In den Antenneneinstellungen müssen Sie in der Regel keine Änderungen vornehmen. Es wird empfohlen, dass nur erfahrene Benutzer die Einstellungen ändern.

Common Interface

In diesen Menu werden alle Informationen über das CI-Modul gezeigt, wenn ein geeignetes Modul eingesteckt wurde. (siehe Seite 22)

Signal-Information

In diesen Menu werden Informationen über den aktuell gewählten Satelliten, Transponder Signalstarke und Signalqualität angezeigt.

DVB-S Programme importieren (USB)

In diesen Menüpunkten, können Sie ihre Senderliste von USB laden. Beachten Sieitte, wenn die vorhandene List nicht gelöscht ist, wird diese ans Ender der Listehinzugeführst.

DVB-S Programme-Export (USB)

In diesen Menüpunkten, können Sie ihre Senderliste auf USB Kopieren.

DVB-S Programme-Reset

In diesen Menüpunkten, können Sie ihre Senderlistelöschen um eine neue von zu USB laden.

5V Antennenspeisung

Bei aktiven DVB-T2 Antennen ohne eigene Stromversorgung, können Sie hier die 5 Volt DC Spannung aktivieren um die Antenna mit der notigen Speisespannung zu versorgen.

6. Hauptmenü

6.4 Einstellungen

Videotext-Sprache

Wahlen Sie, welche Teletext-Sprache genutzt werden soll:

• West-Europa, Ost-Europa, Russisch, Arabisch, Faris

Audio-Spracheinstellung

Audio-Spracheinstellung Wahlen Sie das bevorzugte Audiosformat

Audiosprache Wahlen Sie die bevorzugte Audiosprache der TV Sender

Zweite Audiosprache Wahlen Sie die zweite Audiosprache der TV Sender

Untertitel Sprache Einstellungen

Untertitel-Spracheinstellung Untertitel Ein/Aus

Untertitelsprache Wahlen Sie die bevorzugte Audiosprache der TV Sender

Zweite Untertitelsprache Wahlen Sie die zweite Audiosprache der TV Sender

Systemsperre

Sie werden aufgefordert ein Password einzugeben. Das Standard-Password lautet: 0000

Geben Sie die PIN ein und bestätigten Sie mit OK.

Kindersicherung:

Je nach Sendung gibt es offizielle Altersbeschränkungen. Wahlen Sie in thisem Menu, ab wie viel

Jahren die Beschränkung aktiviert werden soll. Wahlen Sie zwischen 4-18 Jahren oder „keine".

Kanalsperre:

Drücken Sie die OK Taste um die Senderliste zu erhalten. Wahlen Sie den gewünschten Sender aus und drücken Sie die blaue Taste. Der Sender ist nun mit einem PIN Code gespeppt.

Drucken Sie erneut die blaue Taste um den Sender wieder frei zu geben.

Password festlegen (PINändern:

Um die PIN zuändern (Standard: 0000),,müssen Sie zunächst die aktuelle PIN eingeben. Geben

Sie nun die neue 4-stellige PIN ein. Bestätigen Sie erneut die neue PIN um den Vorgang abzu

schließen.

Hotel

In den Hoteleinstellungen konnen Sie den Fernseher so konfigurieren, dass Unbefugte keinen

Zugriff auf bestimmte Funktionen haben.

Tastensperre: Sperrt die Tasten am Gerät

Scansperre: Sperr die Sendersuche

Eingabesperre: Sperrt beliebige Eingangsquellen (z.B.: DVB-T, HDMI....)

Standardquelle: Wahlen Sie die Quele, mit der der TV starten soll. (z.B.: DVB-S)

Startkanal: Wahlen Sie den Kanal, mit der der TV starten soll.

Lautstärke: Wahlen Sie die Lautstärke, mit der der TV starten soll.

Max Lautstärke: Wahlen Sie die maximal einstellbare Lautstärke.

Datumbank import.: Importieren Sie eine voreingestelle Datenbank.

Datumbank export.: Exportieren Sie die aktuelle Datenbank.

Sprache: Wahlen Sie die Menüsprache aus

Seitenverhältniss: Wahlen Sie das Seitenverhälniss 16:9 oder 4:3

Wiederherstellen: Löscht alle Hotel Einstellungen.

6. Hauptmenü

CEC

"CEC" steht für „Consumer Electronics Control". Mit HDMI CEC konnen per HDMI verbundene Geräte mit nur einer Fernbedienung gesteuert.

Shop-Modus

Wahlen Sie, ob Sie den Fernseher im Shop Modus nutzen möchten.

Im Shopmodus werden Einstellungen verändert, die den Energiebedarf beeinflussen können.

Geschäft

Da in Geschäften meist eine grellere bzw. hellere Lichtstimmung vorhanden ist, sollte der Fernseher in der Einstellung „Geschäft" betrieben werden. Dies führt zu schärferen Bilder, satteren Farben, stärkeren Kontrasten, aber auch zu einem higheren Stromverbrauch.

Blauer Bildschirm

Zeigt beim Umschalten einen blauen Bildschirm

H.O.H Hörgeschädigt

These Optiononnen Sie nur aktiviert, wenn die ausgestrahnte Sendung dies Unterstützung.

Zurücksetzen

Wahlen Sie diese Option, wenn Sie den Fernseher in die Werkseinstellung zurück setzen möchten. Das Standard Password:0000

Achtung: alle Einstellungen werden gelöscht und die Erstinflation wird gestartet.

6.5 Zeit

OSD Zeit

Die OSD-Zeit ermitteligt Ihnen die Einblendzeit des Menus und der OSD Anzeige einzustellen. Sie konnen zwischen: Immer, 5,10, 15, 30, 60, Sekunden wahlen.

Schlaf-Timer

Wahlen Sie Ihr gewünschte Ausschaltzeit.

Sie konnen zwischen: Aus, 10, 20, 30, 60, 90, 120, 180, 240 Minuten wahlen.

Hinweis:

Die Sleep-Timer-Funktion kann auch direkt über die Fernbedienung erreicht werden. Drücken Sie hierzu die Taste SLEEP auf der Fernbedienung.

Automatischer Standby

Der automatische Standby regelt die Abschaltzeit des Fernsehers, wenn keine Tasten am Gerät oder Fernbedienung betätig werden. Ab Werk ist diese Zeit auf 4 Stunden definiert.

7. EPG (Elektronischer Programmführer)

Im Elektronischen Programmführer können Sie eine 7-Tage Vorschau aller Sender sehen (soweit der jeweilige Sender dies zur Verfugung besteht). Nutzen Sie die Pfeiltasten auf der Fernbedienung, um zu navigieren. Mit OK bestätigten Sie die Auswahr.

Optional (mit PVR Software)

Mit der erweiterten PVR Software haben Sie die Möglichkeit Programmierungen über das EPG System durchzufahren

Hinweis:

Es kann vorkommen, dass die Programmzeitschrift keine oder nur teilweise Informationen bereitstellt. Es kann einige Minuten dauern bis die Datenactualisiert werden.

Erklärung der Farbstaten

Plant eine Aufnahme (nur mit zusätzlicher Software möglich)
Öffnet die Timerliste (nur mit zusätzlicher Software möglich)
Plant eine Eventerinnerung (nur mit zusätzlicher Software möglich)
Ändert die EPG Ansicht auf „Täglich"

8. CI+ Schacht zur Pay-TV Erweiterung

Sie können mit dem Fernseher nicht nur frei empfangbare (Free-to-Air) Programme, sondern auch verschüsselte Programme empfangen, sofern Sie im Besitz einer Smartcard und eines Cl-Moduls des jeweiligen Programmanbieters sind.

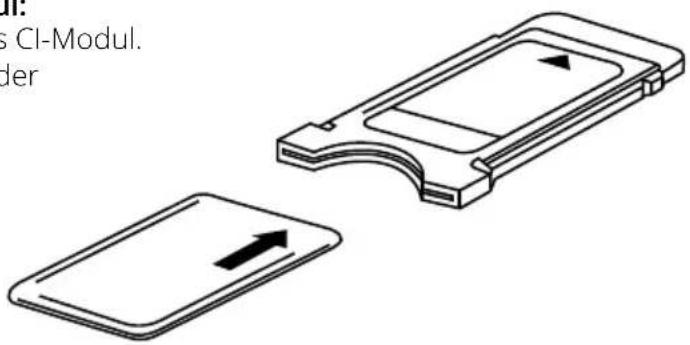

1. Einsetzen der Smartcard in das CI-Modul:

Steen Sie die Smartcard vorsichtig in das CI-Modul.
Achten Sie darauf, dass der goldene Chip der Smartcard nach oben zeigt.

2. Einsetzen des Cl-Moduls:

Das Modul muss nur 2-3 cm in den Cl-Schacht eingesteckt werden. Damit das CAM-Modul richtig einrastet, müssen Sie es am Ende etwas fester eindrücken. Dabei spuren Sie einen leichten Widerstand.

Hinweis:

-itte installieren Sie das Cl+ Modul nachdem Sie den Sendersuchlauf abgeschlüssen und alle anderen Einstellungen vorgenommen haben.
- Bei der ersten Verwendung kann es eine Minute dauern, bis das Modul und die Smartcard aktiviert werden. Das Modul überprüft die Aktivierung ggf. bei jedem Einschalten des Fernsehers erneut.
- Wird ein Cl+ Modul verwendet, kann der Fernsehsender die Aufnahme/Timeshift von Sendungen verbieten oder (zeitlich) einschränken. Aufnahmen von Sendern, die Cl+ benötigen, werden verschlüsselt auf dem USB-Gerät abgelegt. Die Aufnahmen können nicht auf andere Geräte übertragen werden. Die Einschränkungen bei der Aufnahme werden von den Fernsehsenden bestimmt. Gerätehersteller,Müssen sich an diese Vorgaben halten.
Das CI+ Modul kann Bildschirmeinblendungen erzeugen.itte lessen Sie dazu das Handbuch des Moduls.

9. Smart-TV-Funktion

Der Fernseher besitz eine Smart-TV-Funktion. Neben dem herkommlichen TV-Empfang besitz ein Smart-TV auch diverse Computerfunktionen (z. B. im Web surfen, Apps, Mediatheken und Spiele). Hierzu muss der Fernseher mit einem Internet-Router per WLAN oder LAN verbunden werden, um diese Funktionen nutzen zu konnen.

Um in das Smart-TV-MENU zu gelangen, drucken Sie die SMART Taste auf der Fernbedienung.

9.1 Einstellungen

In den Einstellungennehmen Sie grundlegende Einstellungen fur den Fernseher vor. Richten Sie die Verbindung mit dem Internet ein, verwalten Sie die Bluetooth-Funktion, stellen Sie die Uhrzeit oder wechseln Sie die Sprache des TV-Menus. Navigieren Sie mit den Pfeiltasten ganz nach unten.

Wahlen Sie den Button „Einstellungen" und bestätigten Sie mit OK.

9.2 Netzwerk & Internet

Haben Sie den Fernseher bei der Erstinstallation noch nicht mit dem Internet verbunden, müssen Sie folgende Schritte tätigen, um die Smart-TV-Funktion nutzen zu konnen:

Netzwerk Ethernet

Möchten Sie den Fernseher und den Internet-Router via LAN-Kabel verbinden, stecken Sie diese in den entsprechenden Anschluss (RJ45) an der Rückseite des TVs. Im Menu Netzwerk LAN konnen zusätzliche Einstellungen zur Verbindung mit dem Netzwerk getätigt werden.

9. Smart-TV-Funktion

Drahtloses Netzwerk (WLAN)

Möchten Sie den Fernseher und den Internet-Router via WLAN verbinden, gehen Sie wie folgt vor:

1. Aktivieren Sie die „WiFi-Option"
2. Suchen Sie aus der Liste „Verfügbare Netzwerke" den Router aus, mit dem Sie sich verbinden möchten.
3. Bestätigen Sie mit OK.
4. Geben Sie nun das Password des Internet-Routers ein. Um Buchstaben einzugeben nutzen Sie hierzu das Textfeld, das auf dem Bildschirm erscheint. Zur Eingabe von Nummern konnen Sie die Fernbedienung nutzen.
5. Klichen Sie nun im eingeblendeten Textfeld „Weiter“, anschließend auf „Verbinden".
6. Nach erfolglicher Verbindung mit dem Netzwerk, wird die Verbindung in der Netzwerkliste angezeigt.
7. Verlassen Sie das Menu mit „Exit".

9.3 Bluetooth Fernbedienungen & Zubehör

Die integrierte Bluetooth-Schnittstelle ermöglich eine kabellose Übertragung der Audiosignale an geeignete Bluetooth-Geräte wie z. B. einer Soundbar oder einen Kopfhörer. Um die Bluetooth-Ge-räte mit dem Fernseher zu verbinden, gehen Sie wie folgt vor:

1. Aktivieren Sie die „Bluetooth-Option"
2. Achten Sie daraufuf, dass Ihr Bluetooth-Gerät (z. B. Soundbar) betriebsbereit ist.
3. Das Gerät startet die Suche nach kompatiblen Bluetooth-Geräten.
4. Nach erfolglicher Suche wahlen Sie das Gerät aus, dass Sie verbinden möchten.
5. Nach erfolglicher Verbindung werden nun die Audiosignale des Fernsehers an das Bluetooth-Gerät übertragen.
6. Verlassen Sie das Menu mit „Exit".

9. Smart-TV-Funktion

9.4 Geräteinstellungen

i Info

In this menu, sie actuelle Informationen des Fernsehers.

Gerätename

Zeigt den aktuellen Gerätenamen an. Mit OK, konnen Sie diesen ändern.

Status

Zeigt den aktuellen Status Ihres Gerätes an. (Netzwerk, Seriennummer, Betriebsdauer...)

Rechtliche Hinweise

Zeigt alle rechtlichen Hinweise und Lizenzen an

Modell

Zeigt den Modellnamen des Gerätes an.

Version

Zeigt die aktuelle Android Version an.

Softwareversion

Zeigt das aktuelle Softwaredatum an.

Stand der Sicherheitsupdates, Kernel-Version...

Zeigt aktuelle Systemdaten an.

Zeitinstellung

In this menu..., Sie die Zeit, Zeitzone sowie das Datum des Fernsehers einstellen.

Automatisches Datum und Zeit

Es gibt drei möglichkeiten die korrekte Zeit und das Datum einzustellen:

Uber Netzwerkprovider

Die Zeit und das Datum wird automatisch via Internet abgegliichen.

Uber Transport-Stream

Die Zeit und das Datum wird automatisch via TV-Anbieter abgegliichen.

Aus

Die Zeit und das Datum wird manuell verwaltet.

Zeitzzone

Wahlen Sie hier die passende Zeitzone (z. B. GMT +01:00 Amsterdam)

Zeit einstellen

Stellen Sie hier die aktuelle Zeit ein. AchtUNG: Thiser Punkt ist nur aktiv, wenn Sie im Punkt

"Automatisches Datum und Zeit" die Einstellung „AUS" gewählt haben!

Datum einstellen

Stellen Sie hier das aktuelle Datum ein. ACHTUNG: Dieser Punkt ist nur aktiv, wenn Sie im Punkt

"Automatisches Datum und Zeit" die Einstellung „AUS" gewählt haben!

24 Stunden

Stellen Sie hier ein, ob die Zeit als eine 12-Stunden oder 24-Stunden-Anzeige gezeigt werden soll.

9. Smart-TV-Funktion

Sprache

Wahlen Sie hier ihre Sprache aus (z. B. Deutsch).

Tastatur

Wahlen Sie hier Ihr Tastatur Version aus (z. B. Deutsch).

Ton

Wahlen Sie hier ob Sie Tastentone haben möchten.

Tastatur

Wahlen Sie hier Ihr Tastatur Version aus (z. B. Deutsch).

Speicher

Zeigt die aktuelle Speicherbelegung an.

Zurücksetzen

Setzt alle Smart Einstellungen und Konten darüber.

Konten & Anmeldung

In diesen Menu skonnen Sie ihre Konten verwalten. (Google Konto)

Apps

In diesen Menu können Sie ihre Apps auf Ihr Gemar verwalten.

HINWEIS:

Die Bedienung einzelnr Apps ergoft in der Regel mit den Pfeiltasten auf der Fernbedienung. Allerdings ist es bei manchen Apps erforderlich die Hausfunktion zu aktieren, um die Bedienung der App zu gewährleisten.

9. Smart-TV-Funktion

9.5 Media

Drücken Sie die SOURCE Taste auf der Fernbedienung und wahren „Media" aus oder Navigieren Sie im Smart Menu zur Option „Quelle" und wahren anschließend „Media" aus.


Die nach oben und unter Taten verwenden, um das Symbol „picture“, auszuwahlen, Bestätigungstaste drücken, um zu bestätigen, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Bildes, Bestätigungstaste drücken, um das Bild zu öffnen. Sie können durch die linken und rechten Taten bedieren.

Musik

Die nach oben und unter Tasten verwenden, um das Symbol „Audio“, auszuwahlen, Bestätigungstaste drücken, um zu bestätigten, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Audios, Bestätigungstaste drücken, um das Audio zu öffnen. Sie können durch die linken und rechten Tasten bedieren.

Video

Die nach oben und unter Tasten verwenden, um das Symbol „video“, auszuwahlen, Bestätigungstaste drücken, um zu bestätigten, und dann rechts zum Ordner drücken. Bestätigungstaste drücken, um den entsprechenden Ordner zu öffnen. Nach Auswahl des Audios, Bestätigungstaste drücken, um das Video zu öffnen. Sie können durch die linken und rechten Tasten bedieren.

Installationspaket

Symbol „Installation package „auswählen, Eingabetaste drücken, um die Eingabe zu bestätigen, und den entsprechenden Ordner öffnen. Eingabetaste nach Auswahl des Installationspakets drücken, um Installationspaket zu öffnen und zu installieren.

Speichergerät

Es kann externe Gerätelesen, wie U-Disk, Festplatte, etc., Dateien auswahlen, die Sie öffnen müssen.

Lokale Lagerung

Die internen Dateien des Systems konnen gelesen werden.

Netzwerkfreigabe

Zugang zu dem gleichen Segment, teilt der Server Dateien.

10. Bedienung der Smart-TV-Oberfläche

Allgemeine Informationen

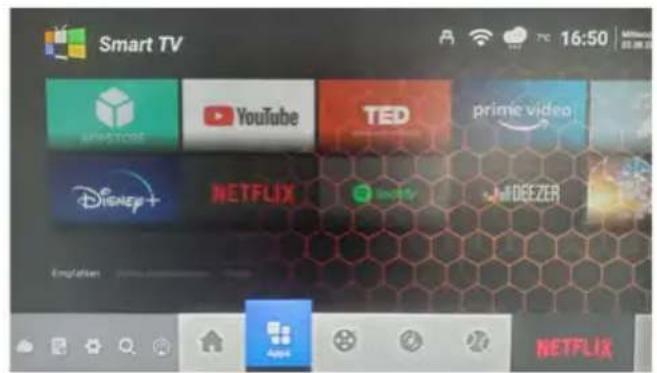

Wenn Sie die SMART Taste auf der Fernbedienung drucken, gelangen Sie in die Smart-TV-Oberfläche des Fernsehers.

Werkseitig sind eine Apps vorinstalliert. Navigieren Sie mit den Pfeiltasten auf die gewünschte App, drücken Sie anschließend OK um diese zu öffnen.

App Store

Um weitere Apps zu installieren oder vorhandene Apps zu verwalten, öffnen Sie den App-Store.

In der linken Spalte werden verschiedene Kategorien aufgelistet:

Suche

Mit der Suchfunktion konnen Sie nach Appsuchen. Nutzen Sie für die Eingabe das eingeblendete Tastenfeld.

Home

Zeigt Vorschläge für Videos, Apps und Mediatheken. Navigieren Sie mit den Pfeil-tasten zwischen die jeweiligen Apps.

Kategorien

Zeigt eine Listeder verfügbar Appn nach Kategorien aufgelistet. Zum Download der App klichen Sie auf „Download".

Meine Applikationen

In diesen Menu führen Sie eine liste der bereits installierten Apps und Apps, bei denen ein Update zur Veräußerung besteht.

Einstellung

In diesen Menu können Sie den App-Store updater, falls eine neuere Version zur Vergebung stehen.

10. Bedienung der Smart-TV-Oberfläche

Weitere nützliche Apps

Media Player

Mit dem Media Player konnen Sie Musik, Videos und Bilder von einem USB-Stick oder einer externen Festplatte über den USB-Anschluss des TVs abspielen. Auch Anwendungen (Apps) die für Android-Geräte geeignet sind, konnen darüber aufgeschweit werden.

TV Source

Drücken Sie den Button mit dem Antennensymbol um in den live TV-Empfang zu gelangen (z. B. DVB-S Fernsehen). Hinweis: Alternativ wahlen Sie über die SOURCE Taste die entsprechende Empfangsquelle (z. B. DVB-S)

Google Play Store

Im Google Play Store konnen Sie nach weiteren Appsuchen und diese installieren. Zur Nutzung des Google Play Stores ist eine Anmeldung er-forderlich. Hinweis:itte beachten Sie, dass nicht alle Apps auf dieser Gerät verfügbar sind. Nur angezeigte Apps konnen geladen werden.

Chrome

Über den integrierten Chrome-Browser konnen Sie im Internet surfen. Ihnen stehen fast alle Funktionen wie bei einem herkömmlichen PC zur Verfügung.

WICTIGER HINWEIS:

Der Download einzelner Apps auf dem Smart-TV ist in der Regel kostenlos. Allerdings fallen je nach Anbieter der Apps weitere Kosten an bzw. ist ein Abonnement erforderlich. Für das Abonnement und die daraus entstehenden Kosten ist allein der Anbieter der jeweiligen App verantwortlich!

Einfachere Bedienung des Smart-TVs

Die Bedienung der Smart-TV-Oberfläche erfolgt in der Regel mit den Pfeiltasten der Fernbedienung.

Alternative können Sie auch die Taste auf der Fernbedienung drücken, um einen Maus-Zeiger zu aktivieren. Nun ist über die Pfeiltasten der Fernbedienung der Maus-Zeiger steuerbar.

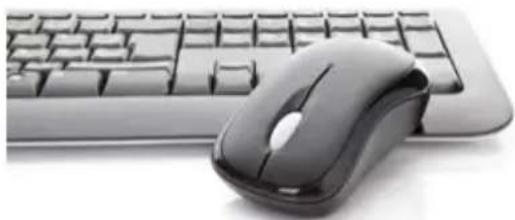

Sie konnen allerdings auch eine gewöhnliche PC-Tastatur bzw. PC-Maus an einen der USB-Ports anschließen. Die Bedienung erfolgt anschließend wie bei einem herkömmlichen PC.

11. Aufnahme-Funktion (optional)

HINWEIS:

Die PVR-Funktion der Royal Line TVs ist optional. Die dazu gehörige Software kann separat erworben werden. Bevor Sie eine Aufnahme starten können, müssen Sie ein geeignetes USB-Medium an den TV anschließen (USB-Festplatte oder USB-Stick). Beachten Sieitte, dass nicht jeder USB Gerät geeignet ist. Abhängig von der Geschwindigkeit, große und Stromverbrauch des angeschlossenen USB Gerätes wird thesevom Fernsehgerät unterstützt oder nicht.

Manuelle Aufnahme

Möchten Sie eine Sendung aufnehmen genugt es, die Recordtaste auf der Fernbedienung zu drucken. Möchten Sie die Aufnahme wieder stoppen, drücken Sie die Stopp-Taste. Anschließend werden Sie gefragt ob Sie wirklich die Aufnahme beenden möchten. Bestätigen Sie mit JA, oder NEIN um abzubrechen.

Aufnahme über das EPG

1. Drücken Sie die EPG-Taste auf der Fernbedienung um das EPG zu öffnen.
2. Mit den Pfeiltasten navigieren Sie durch die verschiedene Kanäle bzw. Sendungen. Mit Farb- und weiteren Tasten die Ihnen am Bildschirm angezeigt werden, wechseln Sie zum nachsten bzw. vorherigen Tag oder öffnen Sie weitere Optionen.
3. Wahlen Sie eine Sendung aus die Sie aufnehmen möchten.
4. Um die Sendung für eine Aufnahme zu programmieren drucken Sie die rote Taste auf der Fernbedienung, entsprechend der Anzeige auf dem Fernseher. Anschluss enderscheint die Listeder voreingestellten Aufnahmeparameter. Bei Bedarf konnen Sie diese anpassen. Navigieren

Sie mit den Cursortasten zum jeweiligen Punkt, den Sie ändern möchten.

HINWEIS:

Um eine Aufnahme mehrfach zu programmieren für zum Beispiel eine Serie, gehen Sie mit dem Cursor auf die Option „Modus" und treffen Sie mit dem links/rechts Cursor ihre Auswahl. (Einmal, Wöchentlich, Täglich, jeder Montag bis Freitag, jeder Montag bis Samstag,

11. Aufnahme-Funktion (optional)

1. Mit der „OK“ Taste bestätigten Sie die Aufnahme und Sie sehen eine Übersicht der programierten Timer. Die Aufnahme ist nun in der Timerliste gespeichert.

1. Um den Timer zu Löschen, drücken Sie die rote Taste.
2. Mit Exit, verlassen Sie das Menu und gehen in den Live TV Modus zurück. Mit der gelben Taste kehren Sie zum EPG-Menu zusammen.

Timerliste

1. Um die Beste der Timer erneut aufzurufen, drücken Sie die EPG Taste auf der Fernbedienung. Mit der „Gelben“ Taste können Sie die Timerliste aufrufen.
2. Um einen Timer zu löschen, wahlen Sie mit der Cursor Tasten den Timer aus und drücken Sie die „Rote" Taste. Der Timer wird gelöscht.
3. Eine Weiter Möglichkeit das EPG und die Timerliste zu öffnen ist das Menu. Drücken Sie die Menu Taste, wechseln Sie in die Option „Programme (Kanal)“ und anschließend zu dem Punkt „Programmführer“ Menu Programme Programmführer

Hinweis:

Mit den Farbstaten auf der Fernbedienung konnen Sie Optionen entsprechend der Einblendung wahlen oder anpassen

GELB

BLAU

Aufnahme planen / Timer LöschenROT

Timerliste / zurück

Zeitplan Erinnern (Erinnerungs-Timer)

11. Aufnahme-Funktion (optional)

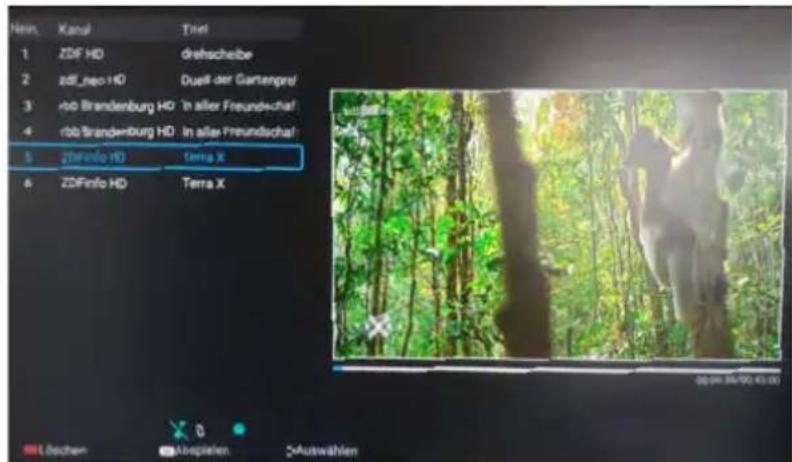

Wiedergabe von Aufnahmen

1. Um Aufnahmen wiederzugeben wechseln Sieitte in die Aufnahmeliste. Diese erreichen Sie über folgende Wege:

Drücken Sie die REC/List Taste auf der Fernbedienung um die Beste Ihrer Aufnahmen zu erhalten.

oder über den Medienplayer Source MEDIA Video

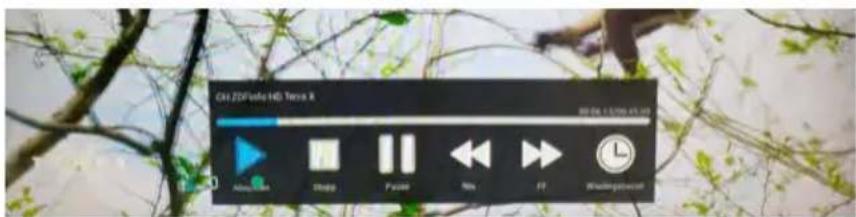

1. Wahlen Sie eine aufgenommene Sendung aus und bestätigen Sie mit OK, um sie abzuspielen.

Um in den Vollbilmodus zu gelangen, wechseln Sie auf das Bild und drücken erneut die OK Taste. Mit EXIT können Sie den Vorgang abbrechen.

1. Um in der Aufnahme vorwärts oder rückwärts zu spulen, nutzen Sie die jeweiligen Tasten auf der Fernbedienung (siehe Anleitung Ihres Fernsehers).

Alternative, können Sie auch durch drücken der OK Taste die Bildschirmauswahl nutzen.

12. Fehlerbehebung

Lesen Sieitte die folgenden Informationen,um die mogliche Ursache zu einem Problem herauszufunden,bevor Sie sich an den Kundendienst wenden.

Der Fernseher lässt sich nicht einschalten.	Überprüfen Sie, ob das Stromkabel korrekt an der Steckdose und dem Netzteil angeschlossen ist. Überprüfen Sie, ob das Kabel des Netzzeils korrekt am Fernseher angeschlossen ist. Der elektronische Schaltkreis wurde evtl. zusückgesetzt. Ziehen Sie das Netzteil aus der Steckdose, warten Sie 1 Minute, und schreiben Sie dann den Stecker wieder an.
Kein Bild	Überprüfen Sie, ob das Antennenkabel korrekt angeschlossen ist und die entsprechenden F-Verbinder richtig montiert sind. Überprüfen Sie, ob der richtige Eingang ausgewähl wurde. Verwenden Sie die SOURCE-Taste auf der Fernbedienung undprüfen Sie den richtig Eingangskanal.
Kein Ton • Überprüfen Sie,	ob der Ton ausgeschelt oder die Stumm-schaltung aktiviert ist (MUTE). Erhöhen Sie vorsichtig die Lautstärke. Prüfen Sie, ob die Audio-Kabel an den korrekten Eingängen angeschlossen sind.
Schlechte Bildqualität • Überprüfen Sie die Verbindung zum Fernseher. Überprüfen Sie die Videoinstellungen.
Das Bild ist zu gross, zu Klein oder verzerrt.	Benutzen Sie die ASPECT-Taste auf der Fernbedienung, um das Seitenverhältnis des Bildes zu ändern (16:9, 4:3, ...).
Die Fernbedienung reagiert schlecht oder gar nicht.	Wechseln Sie die Batterien. Nutzen Sie die Fernbedienung in der spezifizierten Reichwei-te (max. 5 Meter und 30°) Vermeiden Sie direkte Lichteinstrahlung am Infrarotsensor.
Das Smart-TV-MENU缄st sich nicht offen	Überprüfen Sie die Netzwerkeinstellungen. Überprüfen Sie, ob Sie mit dem Internet verbunden sind.
Beim Streamen von Filmen, Serien oder anderen Inhalten ruckelt das Bild oder ist verpixelt.	Die Internetverbindung ist ggf. zu langsam. Eine vorübergehend schlechte Übertragung kann auch am Anbieter der Streaming-Inhalte liegen (z. B. Serverprobleme).
EsLANschen sich keine Apps mehr installieren.	Der interne Speicher des Fernsehers ist voll. Löschen Sie zunachst andere Apps, um neue zu installieren.

13. Technische Daten

Allgemeine Daten
Royal Line IV 19 Smart Royal Line IV 22 Smart

Display LED-Display
Bildschirmgroße 18,5 Zoll (47 cm)	21,5 Zoll (54,6 cm)
Auflösung 1366 x 768 1920 x 1080
Kontrastverhältnis 1000:1 3000:1
Helligeitswert 250 cd/m2
Betrachtungswinkel 178° H / 178° V
Tuner DVB-S / -S2 / -C / -T / -T2
DVB-T2-Standard H.265 / HEVC
CI+ Schacht HD+ ready
Bluetooth®-Schnittstelle Version	4.2
WLAN-Schnittstelle ja
Smart-TV-Funktion	Vorinstallierte Apps, App-Store, Mediatheken, Videoortale
Betriebssystem	Android 11.0
Prozessor	ARM Cortex-A55 Prozessor (1 GB DDR / 8 GB Flash)
Foto-Abspielformate	JPEG, BMP, PNG
Audio-Abspielformate MP3, AAC	AMR
Video-Abspielformate	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB
Mechanischer Netzschalter	ja
Hotel-Modus	ja
Lautsprecher	2x 5 Watt (Stereo)
VESA-Standard	100 x 100 mm

Anschlüsse

ANT-Eingang DVB-S / -S2	1x
ANT-Eingang DVB-T / -T2 / -C 1x
Audio-Ausgang koaxial	1x (S/PDIF)
Kopfhörer-Ausgang	1x (3,5 mm Klinke)
HDMI-Anschluss	2x
Video-Cinch-Anschluss (CVBS)	1x
Audio-Cinch-Anschluss (L/R)	2x
USB-Anschluss	2x
LAN-Schnittstelle	1x
CI+ Modul Steckplatz	1x

Sonstiges

Spannungsversorgung	AC 100-240 Volt, 50/60 Hz DC 12 Volt, 3A (10~30 Volt stabilisiert)
Stromverbrauch Betrieb / Standby	12 Watt / < 0,5 Watt	14 Watt / < 0,5 Watt
Energieeffizienzklasse	E (Spektrum A bis G)
Abmessungen mit Fuß (B/H/T)	436 x 304 x 160 mm	501 x 343 x 160 mm
Abmessungen ohne Fuß (B/H/T)	436 x 259 x 49 mm	501 x 298 x 49 mm
Gewicht (netto)	2,3 kg	2,4 kg

13. Technische Daten

Royal Line IV 24 Smart

Allgemeine Daten

Display LED-Display
Bildschirmgroße 23,8 Zoll (60,5 cm)
Auflösung 1920 x 1080
Kontrastverhältnis 3000:1
Helligeitswert 250 cd/m2
Betrachtungswinkel 178° H / 178° V
Tuner DVB-S / -S2 / -C / -T / -T2
DVB-T2-Standard H.265 / HEVC
CI+ Schacht HD+ ready
Bluetooth®-Schnittstelle Version 4.2
WLAN-Schnittstelle ja
Smart-TV-Funktion Vorinstallierte Apps, App-Store, Mediatheken, Videoportale
Betriebssystem Android 11.0
Prozessor ARM Cortex-A55 Prozessor (1 GB DDR / 8 GB Flash)
Foto-Abspielformate JPEG, BMP, PNG
Audio-Abspielformate MP3, AAC, AMR
Video-Abspielformate	MPG, AVI, TS, MOV, MKV, DAT, MP4, VOB
Mechanischer Netzschalter	ja
Hotel-Modus	ja
Lautsprecher 2x 5 Watt (Stereo)
VESA-Standard	100 x 100 mm

Anschlüsse

ANT-Eingang DVB-S / -S2	1x
ANT-Eingang DVB-T / -T2 / -C 1x
Audio-Ausgang koaxial	1x (S/PDIF)
Kopfhörer-Ausgang 1x (3,5 mm Klinke)
HDMI-Anschluss	2x
Video-Cinch-Anschluss (CVBS)	1x
Audio-Cinch-Anschluss (L/R)	2x
USB-Anschluss 2x
LAN-Schnittstelle	1x
CI+ Modul Steckplatz	1x

Sonstiges

Spannungsversorgung	AC 100-240 Volt, 50/60 Hz DC 12 Volt, 3A (10~30 Volt stabilisiert)
Stromverbrauch Betrieb / Standby	17 Watt / < 0,5 Watt
Energieeffizienzklasse	E (Spektrum A bis G)
Abmessungen mit Fuß (B/H/T)	551 x 370 x 179 mm
Abmessungen ohne Fuß (B/H/T)	551 x 326 x 49 mm
Gewicht Netto	2,8 kg

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit und ohne vorherige Ankündigung geändert werden.

Konformitätsinformation

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgenden Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlädigten Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet:

Megasat Royal Line IV 19 Smart (Art.-Nr.240129)

Megasat Royal Line IV 22 Smart (Art.-Nr. 240130)

Megasat Royal Line IV 24 Smart (Art.-Nr. 240131)

Die Konformitätserklarung zu thisem Produkt liegt der Firma vor:

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

Die Konformitätserklarung können Sie auf unserer Homepage downloaden: www.megasat.tv/downloads

Notizen

PRODUKTREGISTRIERUNG

Mit der Registierung Ihres Megasat-Produktshaben Sie Zugriff auf unsere automatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware besteht, werden Sie umgehend benachrichtigt.

Für die Registrierung besuchen Sieitte unsere Homepage www.megasat.tv

Das Formular finds Sie unter Support Produktregistrierung

Version 1.1 (Marz 2023)

Technische Änderungen, Druckfehler und Irrtümer vorbehalten.

Megasat Werke GmbH

Brückenstraße 2a

D-97618 Niederlauer

MEGASAT

Royal Line IV Smart (19 / 22 / 24)

user manual

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

Untertitel Sprache Einstellungen
