Marke	Bosch
Modell	PIA611T16E
Produktart	Induktionskochfeld
Anzahl der Kochzonen	4
Abmessungen (B x T)	60 cm x 52 cm
Gewicht	Ca. 7,5 kg
Stromversorgung	230 V / 400 V, einstellbare Stromstärke (10/13/16/20 A)
Maximale Gesamtleistung	7,4 kW (einstellbar)
PowerBoost-Funktion	Ja, auf allen Kochzonen
Timer	Bis zu 99 Minuten, automatische Abschaltung möglich
Kindersicherung	Ja, dauerhafte Verriegelung möglich
Restwärmeanzeige	Ja, pro Kochzone
Automatische Zeitbegrenzung	Ja, je nach Leistungsstufe
Topferkennung	Ja, induktiv
Oberflächenmaterial	Glaskeramik
Pflege und Reinigung	Spezialreiniger für Glaskeramik, Schaber für angebrannte Rückstände
Zwischenboden (für Schubfach/Geschirrspüler)	Referenz 686002
Installation	Über einem Backofen oder Schubfach, Mindestabstände einhalten
Betriebsgeräusch	Normales Summen, Pfeifen, Knacken (Induktionstechnologie)
Reparierbarkeit	Kundendienst Bosch, Originalteile

Häufig gestellte Fragen - PIA611T16E BOSCH

Wie aktiviere ich die Kindersicherung?

Um die Kindersicherung zu aktivieren, drücken Sie bei ausgeschalteter Kochplatte ca. 4 Sekunden lang auf das Symbol →. Die Anzeige leuchtet 10 Sekunden lang. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie verwende ich die PowerBoost-Funktion?

Schalten Sie die Kochplatte ein, wählen Sie die gewünschte Kochzone aus, stellen Sie die Leistungsstufe 3 ein, und drücken Sie dann +. Im Display erscheint b. Die PowerBoost-Funktion heizt schneller als Stufe 9.

Wie reinige ich das Kochfeld?

Reinigen Sie das Kochfeld nach jedem Gebrauch, wenn es abgekühlt ist. Verwenden Sie einen Spezialreiniger für Glaskeramik und einen Glasschaber für angebrannte Rückstände. Verwenden Sie niemals Scheuermittel oder raue Schwämme.

Warum macht mein Induktionskochfeld Geräusche?

Geräusche wie Summen, Pfeifen oder Knacken sind normal und resultieren aus der Induktionstechnologie. Sie variieren je nach Leistung und Topf. Der Lüfter kann auch nach dem Ausschalten noch laufen.

Wie stelle ich die Anschlussleistung ein?

Schalten Sie das Kochfeld ohne Topf ein. Stellen Sie innerhalb von 60 Sekunden alle Kochzonen auf die der gewünschten Stromstärke entsprechende Heizstufe (siehe Tabelle: 1=20A, 2=16A, 3=13A, 4=10A). Schalten Sie die Zonen in der angegebenen Reihenfolge aus. Die Einstellung wird gespeichert.

Welche Töpfe eignen sich für Induktion?

Verwenden Sie ferromagnetische Töpfe: emaillierter Stahl, Gusseisen, spezieller Induktions-Edelstahl. Überprüfen Sie mit einem Magneten. Vermeiden Sie Aluminium, Kupfer, Glas und normalen Edelstahl.

Wie programmiere ich die automatische Abschaltung einer Zone?

Wählen Sie die Zone, drücken Sie das Symbol (Timer), stellen Sie die Zeit mit +/- ein und bestätigen Sie. Die Zone schaltet sich nach Ablauf der Zeit automatisch aus.

Was tun, wenn ein Fehlercode angezeigt wird?

Trennen Sie das Kochfeld vom Stromnetz, warten Sie 30 Sekunden und schließen Sie es wieder an. Wenn der Fehler bestehen bleibt (z.B. F0/F9), kontaktieren Sie den Kundendienst.

Kann ich das Kochfeld über einem Schubfach installieren?

Ja, aber verwenden Sie einen Zwischenboden (Ref. 686002), um eine Überhitzung von Metallgegenständen zu vermeiden. Halten Sie einen Abstand von 65 mm zwischen Arbeitsplatte und Oberkante des Schubfachs ein.

Wie setze ich das Kochfeld nach einer automatischen Abschaltung zurück?

Drücken Sie nach der Abschaltung ein beliebiges Symbol auf dem Bedienfeld. Wenn die Anzeige F und B blinkt, drücken Sie ein Symbol, um die Anzeige auszuschalten, und stellen Sie die Zone dann erneut ein.

BEDIENUNGSANLEITUNG PIA611T16E BOSCH

• Die Sicherheit während des Gebrauchs ist nur gewährleistet, wenn der Einbau technisch korrekt und in Übereinstimmung mit diesen Montageanweisungen vorgenommen wurde. Schäden, die aus einem unsachgemäßen Einbau resultieren, liegen in der Verantwortung des Monteurs.
• Der Anschluss des Gerätes darf nur durch eine autorisierte Fachkraft erfolgen. Dabei gelten die Bestimmungen der örtlichen Stromversorger.
• Das Gerät entspricht Überspannungsschutzeinrichtung Typ 1 und darf nur mit einem Erdungsanschluss betrieben werden.
• Die Benutzung dieses Geräts kann, wenn es ohne Erdungsanschluss betrieben oder unsachgemäß eingebaut wurde, unter unwahrscheinlichen Umständen schwerwiegende Schäden anrichten.

Der Hersteller übernimmt keine Verantwortung für Fehler in der Funktionsweise und für mögliche Schäden, die aus unsachgemäßen elektrischen Installationen rühren.

• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds oder des Backofens nicht berührt werden.
• Jegliche Veränderung am Gerät, einschließlich Austausch des Netzkabels, muss vom Kundendienst ausgeführt werden.
• Induktionskochfelder dürfen nur über Schubfach, Backöfen mit Kühlgebläse desselben Herstellers oder Geschirrspülern desselben Herstellers angebracht werden. Unter dem Kochfeld dürfen keine Kühlschränke, Backöfen ohne Gebläse oder Waschmaschinen eingebaut werden.

Montage über einem Schubfach (Abb. 2a)

• Wenn das Kochfeld über einem Schubfach eingebaut wurde, können im Schubfach befindliche Metallgegenstände hohe Temperaturen durch den Rückstrom der Luft aus dem Umluftbetrieb des Kochfelds erreichen, davon wird empfohlen, einen Zwischenboden einzubauen.

Für den Zwischenboden kann eine Holzplatte (Abb. 3) verwendet oder ein geeignetes Zubehörteil bei unserem Kundendienst erworben werden.

Die Artikelnummer für diese Zubehörteil lautet 686002.

• Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss mindestens 20 mm dick sein.
• Der Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Schubfachs muss 65 mm betragen.

Montage über dem Backofen (Abb. 2b)

• Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss folgende Mindeststärke haben:
• 20 mm bei Einbau über einem Kompaktbackofen.
• 30 mm bei Einbau über einem normalen Backofen.
• Bei Einbau über einem Kompaktbackofen muss sich ein Abstand von 60 mm zwischen dem oberen Teil des Backofens und dem oberen Teil der Arbeitsplatte befinden.

Montage über dem Geschirrspüller (Abb. 2c)

• Bei Einbau über einem Geschirrspüler muss ein Zwischenboden eingebaut werden. Zubehörteile erhalten Sie bei unserem Kundendienst.

Die Artikelnummer für diese Zubehörteil lautet 686002.

Die Arbeitsplatte, in die das Kochfeld eingebaut wird, muss mindestens 20 mm und höchstens 40 mm dick sein. - Es muss folgender Abstand zwischen dem oberen Bereich der Arbeitsplatte und dem oberen Bereich des Geschirrspülers eingehalten werden:

• 60 mm bei Einbau über einem Kompakt-Geschirrspüler.
• 65 mm bei Einbau über einem normalen Geschirrspüler.

Kochfeld einsetzen und anschließen - Abbildung 1/2/3/4/5

• Spannung siehe Typschild.
• Nur nach Anschlussplan anschließen.

Anschlussplan - Abb. 5

1. Braun 2. Blau 3. Gelb/Grün

Änderung des Einsatzstroms 10 / 13 / 16 / 20 Ampere - Abb. 6

Vor dem ersten Gebrauch prüfen, ob der Einschaltstrom des Kochfeldes korrekt ist.

Für eine Änderung des Einsatzstromes folgendermaßen vorgehen:

1 - Kochfeld mithilfe des Hauptschalters einschalten. Kein Kochgefäß auf die Kochstellen stellen. 2 - In den folgenden 60 Sekunden alle Kochstellen je nach benötigtem Einsatzstrom auf die gewünschte Kochstufe stellen, siehe Tabelle.

Kochstufe	Einschaltstrom in Ampere
1	20 A
2	16 A
3	13 A
4	10 A

3 - Alle Kochstellen, beginnend mit der Kochstelle rechts unten, nacheinander gegen den Uhrzeigersinn ausschalten. 4 - In der Anzeige der rechten Kochstellen wird der ausgewählte Einsatzstrom angezeigt.

5 - Kochfeld mithilfe des Hauptschalters ausschalten.

Der ausgewählte Einschaltstrom wurde korrekt gespeichert.

Kochfeld-Ausbau

• Das Gerät spannungslos machen. Kochfeld von unten herausdrücken.

Wichtige Hinweise

Inhaltsverzeichnis

SICHERHEITSHINWEISE 11

Sicherheitshinweise 12

Ursachen für Schäden 12

UMWELTSCHUTZ 13

Umweltgerecht entsorgen. 13

Tipps zum Energiesparen 13

INDUKTIONSKOCHEN 13

Vorteile beim Induktionskochen 13

Geeignete Kochgefäße 13

DAS GERÄT KENNEN LERNEN 14

Das Bedienfeld. 14

Die Kochstellen. 14

Restwärmeanzeige 15

KOCHFELD EINSTELLEN 15

Das Kochfeld ein- und ausschalten. 15

Kochstelle einrichten 15

Kochtabelle 15

KINDERSICHERUNG 16

Kindersicherung ein- und ausschalten. 16

Ständige Kindersicherung ein- und ausschalten 16

POWERBOOST-FUNKTION 17

Einschalten 17

Ausschalten 17

ZEITPROGRAMMIERFUNKTION 17

So schalten Sie eine Kochstelle automatisch aus. 17

Ausschaltautomatik 17

Zeitschaltuhr 17

AUTOMATISCHE ZEITABSCHALTUNG 18

GRUNDEINSTELLUNGEN 18

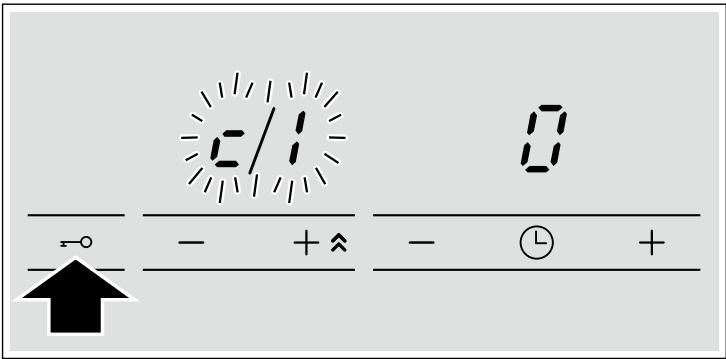

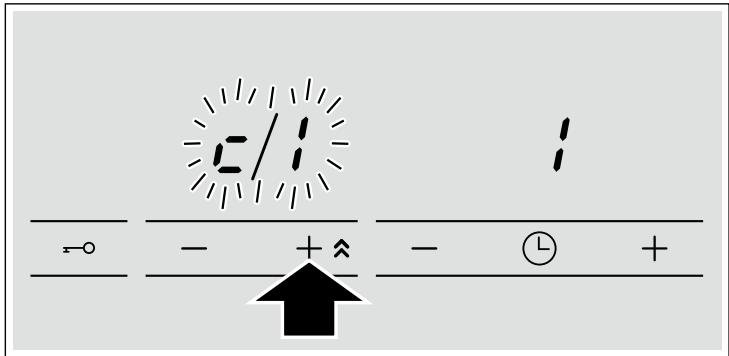

Zu den Grundeinstellungen gelangen 19

REINIGUNG UND PFLEGE 19

Kochfeld 19

Kochfeldrahmen 19

BETRIEBSSTÖRUNGEN BEHEBEN 20

Normale Geräusche bei Betrieb des Gerätes. 20

KUNDENDIENST 21

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.bosch-home.com und Online-Shop: www.bosch-eshop.com

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter

Tel.: [phone] (Mo-Fr: 8.00-18.00 Uhr erreichen, 0,14 EUR/Min aus dem Festnetz der T-Com, Mobil ggf. abweichend. Nur für Deutschland gültig.)

Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so können Sie Ihr Gerät richtig bedienen.

Bewahren Sie die Gebrauchs- und Montageanweisungen auf. Wenn Sie das Gerät weitergeben, geben Sie auch die Unterlagen des Geräts mit.

Prüfen Sie das Gerät nach dem Auspacken. Falls das Gerät beim Transport Schaden genommen hat, schließen Sie es nicht an, rufen Sie

den Kundendienst und halten Sie die Schäden schriftlich fest, sonst verlieren Sie das Recht auf Entschädigung.

Sicherheitshinweise

Dieses Gerät wurde ausschließlich für den Hausgebrauch entworfen. Das Kochfeld nur zur Zubereitung von Lebensmitteln verwenden. Gerät während des Betriebs nicht unbeaufsichtigt lassen.

Sichere Bedienung

Zur sicheren Handhabung des Geräts sollten Erwachsene und Kinder, die wegen

körperlicher, sensorischer oder geistiger Behinderungen, mangelnder Erfahrung oder Unwissenheit

nicht zur Bedienung dieses Geräts geeignet sind, niemals ohne die Aufsicht eines verantwortlichen Erwachsenen am Gerät hantieren.

Kinder müssen beaufsichtigt werden, damit das Spielen am Gerät unterbleibt.

Zu heißes Öl und Fett

Brandgefahr!

Zu heißes Öl und Fett sind leicht entzündlich. Überhitztes Öl und Fett nicht unbeaufsichtigt lassen. Falls sich Öl oder Fett entzünden, das Feuer niemals mit Wasser löschen. Die Flammen mit einem Deckel oder Teller ersticken. Kochstelle ausschalten.

Kochen im Wasserbad

Mit dem Wasserbad kann man Lebensmittel in einem Kochgefäß garen, das in ein größeres Kochgefäß mit Wasser gesetzt wird. So wird das Gargut schonend und gleichmäßig durch das heiße Wasser und nicht direkt durch die Hitze der Kochstelle gegart. Beim Garen im Wasserbad muss darauf geachtet werden, dass die Dosen und Behälter aus Glas oder aus einem anderen Material nicht direkt auf den Boden des Kochgefäßes mit dem Wasser gestellt werden, um ein Zerspringen des Glasgefäßes und des Kochgefäßes durch Überhitzung der Kochstelle zu vermeiden.

Heißes Kochfeld

Verbrennungsgefahr!

Heiße Kochstellen nicht berühren. Kinder vom Kochfeld fernhalten.

Brandgefahr!

Brennbare Gegenstände niemals auf das Kochfeld stellen. Keine brennbaren Gegenstände oder Sprühflaschen in den Schubladen unter dem Kochfeld aufbewahren.

Nasse Topfböden und Kochstellen

Verletzungsgefahr!

Falls sich zwischen Gefäßboden und Kochstelle eine Flüssigkeit befindet, kann Dampfdruck entstehen. Das Kochgefäß könnte springen. Kochstelle und Kochgefäßboden immer trocken halten.

Sprünge im Kochfeld

Stromschlaggefahr!

Das Gerät von der Stromversorgung trennen, wenn das Kochfeld kaputt oder gesprungen ist.

Setzen Sie sich mit dem Kundendienst in Verbindung.

Die Kochstelle heizt, aber die Anzeige funktioniert nicht

Verbrennungsgefahr!

Kochstelle ausschalten, wenn die Anzeige nicht funktioniert. Setzen Sie sich mit dem Kundendienst in Verbindung.

Das Kochfeld schaltet sich aus

Brandgefahr!

Wenn sich das Kochfeld automatisch ausschaltet und nicht in Gebrauch genommen werden kann, könnte es sich später von selbst wieder einschalten. Um das zu verhindern, muss das Kochfeld von der Stromversorgung getrennt werden. Setzen Sie sich mit dem Kundendienst in Verbindung.

Legen Sie keine Metallgegenstände auf das Induktionskochfeld.

Verbrennungsgefahr!

Auf das Kochfeld keine Messer, Gabeln, Löffel, Deckel oder andere Metallgegenstände legen, weil sie sehr schnell heiß werden können.

Schutz des Gebläses

Beschädigungsgefahr!

Das Kochfeld ist an der Unterseite mit einem Gebläse ausgestattet. Befindet sich unter dem Kochfeld eine Schublade, dürfen in dieser keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie könnten aufgesaugt werden und das Gebläse beschädigen oder die Kühlung beeinträchtigen.

Achtung!

Zwischen dem Inhalt der Schublade und dem Gebläseeingang muss sich ein Mindestabstand von 2 cm befinden.

Unsachgemäße Reparaturen

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich. Defektes Gerät von der Stromversorgung trennen. Setzen Sie sich mit dem Kundendienst in Verbindung. Nur ein von uns geschulter Fachmann des Kundendienstes darf Reparaturen durchführen oder beschädigte Verbindungskabel austauschen.

Achtung!

Das Gerät entspricht den Anforderungen an Sicherheit und elektromagnetische Verträglichkeit. Dennoch dürfen sich Personen mit Herzschrittmachern dem Gerät nicht annähern. Man kann nicht mit absoluter Sicherheit davon ausgehen, dass 100 % dieser auf dem Markt erhältlichen Geräte den Anforderungen an die elektromagnetische Verträglichkeit entsprechen und dass keine Störungen verursacht werden, die eine korrekte Funktionsweise desselben beeinträchtigen. Es ist auch möglich, dass Personen mit anderen Geräten, wie Hörgeräten, Störungen bemerken.

Das Kochfeld ausschalten.

Nach jedem Gebrauch das Kochfeld immer mit dem Hauptschalter ausschalten. Warten Sie nicht, bis sich das Kochfeld automatisch ausschaltet, weil sich keine Kochgefäße mehr darauf befinden.

Ursachen für Schäden

Achtung!

■ Raue Böden der Kochgefäße können das Kochfeld zerkratzen. - Niemals leere Kochgefäße auf das Kochfeld stellen. Das kann zu Schäden führen. Keine heißen Gefäße auf das Bedienfeld, die Anzeigen oder den Kochfeldrahmen stellen. Das könnte zu Schäden führen. - Wenn harte und spitze Gegenstände auf das Kochfeld fallen, können Schäden entstehen. ■ Alufolie und Kunststoffgefäße schmelzen auf heißen Kochstellen. Der Gebrauch von Herdschutzfolie auf dem Kochfeld wird nicht empfohlen.

Übersicht

In der folgenden Tabelle sind die häufigsten Schäden aufgeführt:

Schaden	Ursache	Maßnahme
Flecken	Übergelaufenes Gargut	Übergelaufenes Gargut(sofort mit einem Glasschaber entfernen.
	Ungeeignete Reinigungsmittel	Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.
Kratzer	Salz, Zucker und Sand	Das Kochfeld nicht als Tablett oder Ablage benutzen.
	Raue Böden zerkratzen die Glaskera-mik	Kochgefäß überprüfen.
Verführungen	Ungeeignete Reinigungsmittel	Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind.
	Reibung durch Kochgefäß	Töpfe und Pfaffen anheiten, um sie zu verschiben.
Abblättern	Zucker und stark zuckerhaltige Subs- tanzen	Übergelaufenes Gargutsofort mit einem Glasschaber entfernen.

Umweltschutz

Das Gerät auspacken und Verpackungsmaterial umweltgerecht entsorgen.

Umweltgerecht entsorgen

Dieses Gerät ist gemäß der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE 2002/96/EG) gekennzeichnet. Diese Richtlinie legt den Rahmen für Rücknahme und Verwertung von Altgeräten in der EU fest.

Tipps zum Energiesparen

• Immer den passenden Deckel auf die Kochgefäße legen. Beim Garen ohne Deckel vervierfacht sich der Energieverbrauch. Kochgefäße mit dicken, ebenen Böden verwenden. Unebene Böden erhöhen den Energieverbrauch.
• Der Durchmesser des Bodens des Kochgefäßes sollte mit der Größe der Kochstelle übereinstimmen. Diese ist in der Regel größer als der Durchmesser des Bodens. Falls der Durchmesser des Kochgefäßes nicht mit der Kochstelle übereinstimmt, ist es besser, größere Kochgefäße für die Kochstelle zu verwenden, weil sonst die Hälfte der Energie verloren geht. Beachten Sie: Wenn der Hersteller den Durchmesser angibt, ist dies meistens der obere Durchmesser des Kochgefäßes. Kochgefäße auswählen, die mit ihrer Größe der Menge des zuzubereitenden Garguts entsprechen. Große, aber halbleere Kochgefäße verbrauchen viel Energie. Mit weniger Wasser kochen. So kann Energie gespart werden und außerdem bleiben beim Gemüse die Vitamine und Mineralstoffe erhalten. Eine niedrigere Kochstufe einstellen.

Induktionskochen

Vorteile beim Induktionskochen

Das Induktionskochen unterscheidet sich stark von den herkömmlichen Aufheizmethoden, die Hitze entsteht direkt im Kochgefäß. Daher hat die Methode mehrere Vorteile:

Zeitersparnis beim Kochen und Braten; durch direktes Aufheizen des Kochgefäßes. So wird Energie gespart. Einfache Pflege und Reinigung. Übergelaufenes Gargut brennt nicht so schnell an. Mehr Kontrolle und Sicherheit; Das Kochfeld steigert oder verringert die Energiezufuhr sofort nach der Betätigung des Bedienfelds. Die Induktionskochzone unterbricht die Hitzezufuhr von selbst, wenn das Kochgefäß von der Kochstelle genommen wird.

Geeignete Kochgefäße

Ferromagnetische Kochgefäße

Für das Induktionskochen sind nur ferromagnetische Kochgefäße geeignet, die aus folgenden Materialien hergestellt sein können:

■ Emailierter Stahl Gusseisen

Induktionsgeeignetes Geschirr aus Edelstahl.

Um festzustellen, ob die Gefäße geeignet sind, prüfen Sie, ob der Boden einen Magneten anzieht.

Induktionsgeeignete Spezialgefäße

Es gibt andere induktionsfähige Spezialgefäße, deren Boden nicht komplett ferromagnetisch ist. Den Durchmesser überprüfen, er könnte sich sowohl auf die Gefäßerkennung als auch auf das Kochergebnis auswirken.

Nicht geeignete Kochgefäße

Verwenden Sie keinesfalls:

Normaler Edelstahl, Glas, Ton, Kupfer, Aluminium

Beschaffenheit des Kochgefäßbodens

Die Beschaffenheit der Kochgefäßböden kann sich auf die Gleichmäßigkeit des Kochergebnisses auswirken. Kochgefäße aus wärmeleitfähigen Materialien, wie Töpfe mit Sandwichboden aus rostfreiem Stahl, verteilen die Wärme gleichmäßig und sparen so Zeit und Energie.

Kein Kochgefäß auf der Kochstelle oder Kochgefäß in ungeeigneter Höhe

Wenn kein Kochgefäß auf die ausgewählte Kochstelle gestellt wird oder das Kochgefäß aus einem ungeeigneten Material ist oder nicht die richtige Höhe hat, blinkt die auf dem Anzeigefeld der Kochstelle angezeigte Kochstufe. Stellen Sie ein geeignetes Kochgefäß auf die Kochstelle, bis die Anzeige nicht mehr blinkt. Andernfalls schaltet sich die Kochstelle nach 90 Sekunden automatisch aus.

Leere Kochgefäße oder Kochgefäße mit dünnem Boden

Heizen Sie keine leeren Kochgefäße auf und verwenden Sie keine Kochgefäße mit dünnem Boden. Das Kochfeld ist mit einem Sicherheitssystem ausgestattet, aber ein leeres Kochgefäß kann sich so schnell aufheizen, dass die Funktion "Ausschaltautomatik" nicht rechtzeitig anspringt und eine hohe Temperatur erreicht werden kann. Der Boden des Kochgefäßes könnte schmelzen und das Glasfeld beschädigen. Berühren Sie

in diesem Fall das Kochgefäß nicht und schalten Sie die Kochstelle aus. Kann die Kochstelle auch nach dem Abkühlen nicht wieder in Betrieb genommen werden, setzen Sie sich mit dem Kundendienst in Verbindung.

Kochgefäßerkennung

Jede Kochstelle hat eine Mindestgrenze zur Kochgefäßerkennung in Abhängigkeit des Materials des verwendeten Kochgefäßes. Deshalb sollten Sie stets die Kochstelle verwenden, die sich am besten für den Durchmesser des Kochgefäßes eignet.

Zwei- und Dreikreis-Kochzone

Diese Kochstellen können Gefäße unterschiedlicher Größe erkennen. In Abhängigkeit von Material und Beschaffenheit des Kochgefäßes stellt sich die Kochstelle automatisch auf dessen Größe ein, indem nur der innere Kreis oder die gesamte Kochstelle bis zum äußeren Kreis aufgeheizt und die richtige Leistung für ein gutes Kochergebnis übertragen wird.

Das Gerät kennen lernen

Diese Anweisungen gelten für verschiedene Kochfelder. Auf Seite 11 finden Sie einen Überblick über die Modelle mit Maßangaben.

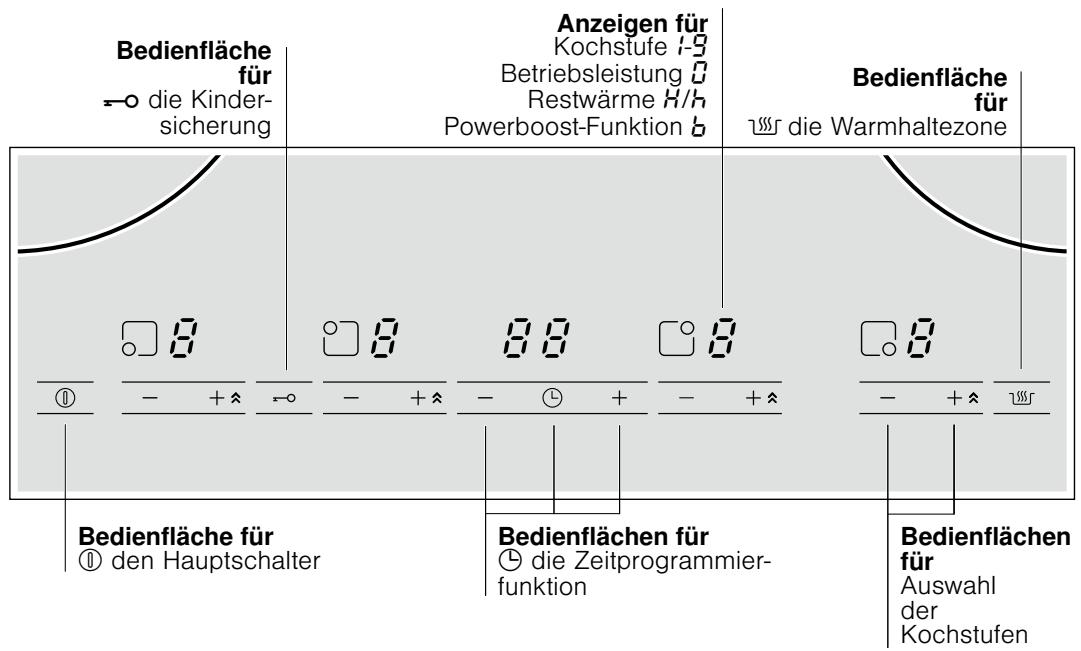

Das Bedienfeld

Bedienflächen

Wenn Sie auf ein Symbol drücken, wird die dazugehörige Funktion aktiviert.

Hinweise

Die Einstellungen bleiben unverändert, wenn Sie mehrere Symbole gleichzeitig drücken. Dadurch kann das Programmierfeld bei übergelaufenem Gargut gereinigt werden. - Halten Sie die Bedienflächen immer trocken. Feuchtigkeit beeinträchtigt die Funktion.

Die Kochstellen

Kochstelle	Ein- und ausschalten
○ Einfache Kochstelle	Kochgefäß in geeigneter Höhe verwenden.
∞ Bratzone	Die Zone schaltet sich bei Benutzung eines Kochgefäßes mit einem Boden in der gleichen Höhe wie die Außenzone automatisch ein.
○ Warmhaltezone (nicht induktiv)*	Das Symbol ↓ drücken.**

• Einschalten der Kochstelle: Die entsprechende Anzeige leuchtet auf. ** Die Restwärmeanzeige leuchtet auf.

Nur zum Induktionskochen geeignete Kochgefäße verwenden, siehe Abschnitt "Geeignetes Kochgeschirr".

Restwärmeanzeige

Das Kochfeld verfügt für jede Kochstelle über eine Restwärmeanzeige, die auf noch warme Kochstellen hinweist. Berühren Sie die Kochstellen mit dieser Anzeige nicht.

Auch wenn das Kochfeld ausgeschaltet ist, leuchtet h/H, solange die Kochstelle warm ist.

Beim Herunternehmen des Kochgefäßes vor dem Abstellen der Kochstelle erscheinen abwechselnd die Anzeige h/H und die gewählte Kochstufe.

Kochfeld einstellen

Dieses Kapitel zeigt, wie die Kochstellen programmiert werden können. Der Tabelle können Sie die Garzeiten und Kochstufen für die verschiedenen Gerichte entnehmen.

Das Kochfeld ein- und ausschalten.

Das Kochfeld mit dem Hauptschalter ein- und ausschalten. Einschalten: Auf das Symbol ① drücken. Die Anzeige über dem Hauptschalter leuchtet auf. Das Kochfeld ist betriebsbereit.

Ausschalten: Auf das Symbol ① drücken, bis die Anzeige über dem Hauptschalter erlischt. Alle Kochstellen sind ausgeschaltet. Die Restwärmeanzeige leuchtet weiter, bis die Kochstellen ausreichend abgekühlt sind.

Hinweis: Das Kochfeld schaltet sich automatisch aus, wenn alle Kochstellen mehr als 20 Sekunden abgeschaltet sind.

Kochstelle einrichten

Die gewünschte Kochstufe mit den Symbolen + und - auswählen.

Kochstufe 1 = niedrigste Leistung.

Kochstufe 9 = höchste Leistung.

Jede Kochstufe verfügt über eine Zwischenstufe. Diese ist mit einem Punkt gekennzeichnet.

Die Kochstufe auswählen.

Das Kochfeld muss eingeschaltet sein.

1. Auf das Symbol + oder - der gewünschten Kochstelle drücken. In der Anzeige leuchtet □ auf.
2. In den nachfolgenden 10 Sekunden auf das Symbol + oder - drücken. Die Grundeinstellung wird angezeigt.

Symbol +: Kochstufe 9.

Symbol -: Kochstufe 4.

1. Kochstufe ändern: Auf das Symbol + oder - drücken, bis die gewünschte Kochstufe erscheint.

Kochstelle ausschalten.

Das Symbol + oder - drücken, bis 0 erscheint. Die Kochstelle schaltet sich aus und die Restwärmeanzeige erscheint.

Hinweis: Wenn kein Kochgefäß auf der Induktionskochzone steht, blinkt die Anzeige der gewählten Kochstufe. Nach einer Zeit schaltet sich die Kochstelle aus.

Kochtabelle

In folgender Tabelle sind einige Beispiele aufgeführt.

	Leistungsstufe
Schmelzen
Schokolade, Schokoladenguss, Butter, Honig	1-1.
Gelatine	1-1.
Aufheizen und Warmhalten
Eintopf (z. B. Linsen)	1-2
Milch**	1.-2.
In Wasser gegarte Würste**	3-4
Auftauen und Erwärmen
Tiefgekühler Spinat	2.-3.
Tiefgekühles Gulasch	2.-3.
Auf kleiner Flamme kochen und garen
Kartoffelkürbe	4.-5.*
Fisch	4-5*
Weiße Saucen, z. B. Béchamel	1-2
Aufgeschlagene Saucen, z. B. Bernaise, Hollandaise	3-4

• Kochen ohne Deckel ** ohne Deckel

	Leistungsstufe
Kochen, Dampfgaren, Anbraten
Reis (mit doppelter Wassermenge)	2-3
Milchreis	1.-2.
Kartoffeln	4-5
Nudeln	6-7*
Eintopf, Suppen	3.-4.
Gemüse	2.-3.
Tiefgekühltes Gemüse	3.-4.
Eintopf mit dem Schnellkochtopf	4.-5.
Schmoren
Rouladen	4-5
Schmorbraten	4-5
Gulasch	3.-4.
Braten**
Filet, Kotelett (natur oder paniert)	6-7
Steak (3 cm dick)	7-8
Geflügelbrust (2 cm dick)	5-6
Fisch und Fischfilet, natur	5-6
Fisch und Fischfilet, paniert	6-7
Kraben und Garnelen	7-8
Tiefkühlgerichte, z. B. Bratgerichte	6-7
Pfannkuchen	6-7
Omelett	3.-4.
Frittieren** (150-200g nacheinander in 1-2 I Öl)
Tiefkühlprodukte, z. B. Pommes frites, Chicken-Nuggets	8-9
Krokten, tiefgekühlt	7-8
Fleischbällchen	7-8
Fleisch, z. B. Hühnerteile	6-7
Fisch, Gemüse oder Pilze paniert oder im Bierteig, z. B. Champignons	6-7
Konditoreiware, z. B. Windbeutel, Früchte im Bierteig	4-5

• Kochen ohne Deckel ** ohne Deckel

Kindersicherung

Das Kochfeld kann gegen unbeabsichtigtes Einschalten gesichert werden, damit Kinder keine Kochstellen einschalten können.

Kindersicherung ein- und ausschalten

Das Kochfeld muss ausgeschaltet sein.

Einschalten: Das Symbol → 0 etwa 4 Sekunden lang drücken. Die Anzeige → 0 leuchtet 10 Sekunden lang. Das Kochfeld ist nun blockiert.

Ausschalten: Das Symbol → etwas 4 Sekunden lang drücken. Die Sperre ist deaktiviert.

Ständige Kindersicherung ein- und ausschalten

Diese Funktion aktiviert die Kindersicherung automatisch nach jedem Ausschalten des Kochfelds.

Ein- und Ausschalten

Siehe Abschnitt „Grundeinstellungen".

Powerboost-Funktion

Mit der Powerboost-Funktion können die Lebensmittel schneller erhitzt werden als mit der Kochstufe 9.

Alle Kochstellen verfügen über diese Funktion.

Einschalten

Das Kochfeld muss an sein, jedoch darf keine Kochstelle in Betrieb sein.

1. Die gewünschte Kochstelle auswählen.
2. Gewünschte Kochstufe 3 auswählen.
3. Danach das Symbol + drücken.

In der Anzeige leuchtet das Symbol auf. Die Powerboost-Funktion wurde aktiviert.

Hinweis: Wenn eine Kochstelle angeschaltet und gleichzeitig noch die Powerboost-Funktion verwendet wird, blinken auf der Anzeige der Kochstelle die Symbole 6 und 7. Anschließend wird die Kochstufe 8 eingestellt. Die Powerboost-Funktion wird deaktiviert.

Ausschalten

Kochstelle auswählen und auf das Symbol - drücken. Die Anzeige erlischt und die Kochstelle kehrt zur Kochstufe 3 zurück. Die Powerboost-Funktion ist nun deaktiviert.

Hinweis: Unter bestimmten Umständen kann es vorkommen, dass sich die Powerboost-Funktion automatisch abschaltet, um die elektronischen Komponenten im Inneren des Kochfeldes zu schützen.

Zeitprogrammierungsfunktion

Diese Funktion kann auf zwei Arten genutzt werden:

Zum automatischen Ausschalten einer Kochstelle. ■ Als Zeitschaltuhr.

So schalten Sie eine Kochstelle automatisch aus

Die Kochzeit für die gewünschte Kochstelle eingeben. Die Kochstelle schaltet sich nach Ablauf der Zeit automatisch aus.

So stellen Sie die Funktion ein

1. Gewünschte Kochstufe auswählen.
2. Auf das Symbol drücken. Die Anzeige der Kochstelle leuchtet auf. In der Anzeige der Zeitprogrammierung wird 00 angezeigt. Für die Auswahl einer anderen Kochstelle mehrmals das Symbol drücken, bis die Anzeige der gewünschten Kochstelle aufleuchtet.
3. Drücken Sie auf das Symbol + oder - der Zeitprogrammierfunktion. Die Grundeinstellung wird angezeigt:

Symbol +: 30 Minuten.

Symbol -: 10 Minuten.

1. Auf das Symbol + oder - drücken, bis die gewünschte Kochzeit erscheint.

Nach wenigen Sekunden beginnt die Zeit abzulaufen.

Nach Ablauf der Zeit

Die Kochstelle schaltet sich aus. Es ertönt ein Signal und in der Anzeige der Zeitprogrammierung wird 10 Sekunden lang angezeigt. Die Anzeige leuchtet in der Anzeige der Kochstelle auf. Durch Drücken auf das Symbol schalten sich die Anzeigen aus und das akustische Signal verstummt.

Zeit ändern oder löschen

Das Symbol mehrfach drücken, bis die gewünschte Anzeige aufleuchtet. Die Garzeit mit den Symbolen + oder - ändern oder auf 00 stellen.

Hinweise

Wurden Garzeiten an mehreren Kochstellen eingestellt, ist es möglich, alle Zeiten anzuzeigen. Dafür mehrmals das Symbol drücken, bis die Anzeige I→ I für die gewünschte Kochstelle aufleuchtet. Es können Garzeiten von bis zu 99 Minuten Dauer eingestellt werden.

Ausschaltautomatik

Mit dieser Funktion kann eine Garzeit für alle Kochstellen eingestellt werden. Nach Einschalten einer Kochstelle läuft die eingestellte Zeit ab. Die Kochstelle schaltet sich nach Ablauf dieser Zeit automatisch aus.

Die Anleitung zum Aktivieren der Ausschaltautomatik finden Sie im Kapitel "Grundeinstellungen".

Hinweis: Man kann die Garzeit einer Kochstelle ändern oder löschen:

Das Symbol mehrfach drücken, bis die gewünschte Anzeige → aufleuchtet. Die Garzeit mit den Symbolen + oder - ändern oder auf 00 stellen.

Zeitschaltuhr

Die Zeitschaltuhr ermöglicht die Programmierung einer Zeit bis 99 Minuten. Sie ist von anderen Einstellungen unabhängig. Diese Funktion dient nicht dem automatischen Ausschalten einer Kochstelle.

So stellen Sie die Funktion ein

1. Das Symbol 口 mehrfach drücken, bis die Anzeige aufleuchtet. In der Anzeige der Zeitprogrammierung erscheint 00.
2. Drücken Sie das Symbol + oder - der Zeitprogrammierung. Die Grundeinstellung wird angezeigt.

Symbol +: 10 Minuten

Symbol -: 05 Minuten.

1. Die gewünschte Zeit mit den Symbolen + oder - einstellen.

Nach einigen Sekunden beginnt die Zeit abzulaufen.

Nach Ablauf der Zeit

Ein akustisches Signal ertönt. In der Anzeige der Zeitprogrammierfunktion ist zu sehen und die Anzeige leuchtet auf. Nach 10 Sekunden schalten sich die Anzeigen aus.

Durch Drücken auf das Symbol schalten sich die Anzeigen aus und das akustische Signal verstummt.

Zeit ändern oder löschen

Das Symbol mehrfach drücken, bis die Anzeige aufleuchtet. Die Garzeit ändern oder auf mit den Symbolen + oder - stellen.

Automatische Zeitabschaltung

Wenn die Kochstelle längere Zeit in Betrieb ist, ohne dass Einstellungen verändert werden, wird die automatische Zeitabschaltung aktiviert.

Die Kochstelle heizt nicht mehr. In der Anzeige der Kochstelle blinken abwechselnd und β .

Bei Drücken irgendeines Symbols erlischt die Anzeige. Die Kochstelle kann nun neu eingestellt werden.

Die automatische Zeitabschaltung hängt von der gewählten Kochstufe ab (von 1 bis 10 Stunden).

Grundeinstellungen

Das Gerät bietet verschiedene Grundeinstellungen. Diese Einstellungen können Sie Ihren Bedürfnissen anpassen.

Anzeige	Funktion
c1	Ständige Kindersicherung
	AUS.*
	EIN.
c2	Signaltöne
	Bestätigungsssignal und Fehlersignal sind deaktiviert.
	Nur das Fehlersignal ist aktiviert.
	Fehlersignal und Bestätigungsssignal sind aktiviert.*
c5	Betriebsdauerbegrenzung.
	AUS.*
	-99 Zeit bis zur automatischen Abschaltung.
c6	Dauer des Signaltons der Zeitprogrammierfungtion
	10 Sekunden.*
	30 Sekunden
	1 Minute.
c7	Funktion Power-Management
	= AUS*
	= 1000 W Mindestleistung.
	. = 1500 W
	= 2000 W
	...
	oder = maximale Leistung des Kochfels.**
c8	Zu den Grundeinstellungen zugreckehen
	Persönliche Einstellungen.*
	Zu den Werkseinstellungen zugreckehen.

Werkseinstellung *Die maximale Leistung des Kochfeldes ist abhängig vom Einsatzstrom, der bei der Installation festgelegt wurde. Damit dieser Maximalwert nicht überschritten wird, verfügt das Kochfeld über mehrere Komponenten, die die Leistung automatisch verwalten und je nach Anforderung auf die eingeschalteten Kochstellen verteilen.

Zuden Grundeinstellungen gelangen

Das Kochfeld muss ausgeschaltet sein.

1. Das Kochfeld einschalten.
2. In den nachfolgenden 10 Sekunden 4 Sekunden lang das Symbol gedrückt halten.

Auf der linken Displayseite wird c l und auf der rechten 0 angezeigt.

1. Das Symbol → mehrmals drücken, bis die Anzeige der gewünschten Funktion erscheint.
2. Anschließend die gewünschte Einstellung mit den Symbolen + und - auswählen.

1. Erneut das Symbol → 0 mehr als 4 Sekunden lang drücken. Die Einstellungen wurden korrekt gespeichert.

Verlassen

Zum Verlassen der Grundeinstellungen Kochfeld mit dem Hauptschalter ausschalten.

Reinigung und Pflege

Die Tipps und Hinweise dieses Kapitels sollen eine Hilfe für die optimale Pflege und Reinigung des Kochfelds sein.

Kochfeld

Reinigung

Kochfeld nach jedem Kochen reinigen. Dadurch wird verhindert, dass Kochreste festbrennen. Das Kochfeld erst reinigen, wenn es ausreichend abgekühlt ist.

Nur Reinigungsmittel verwenden, die für Kochfelder geeignet sind. Anweisungen auf der Verpackung des Reinigungsmittels beachten.

Benutzen Sie keinesfalls:

Scheuermittel ■ Ätzende Reinigungsmittel wie Backofensprays und Fleckentferner Scheuerschwämme Hochdruck- oder Dampfreiniger

Glasschaber

Hartnäckigen Schmutz mit einem Glasschaber entfernen.

1. Glasschaber entsichern.
2. Oberfläche des Kochfelds mit der Klinge reinigen.

Oberfläche des Kochfelds nicht mit dem Etui des Glasschabers reinigen, da sie zerkratzt werden können.

Verletzungsgefahr!!

Die Klinge ist sehr scharf. Verletzungsgefahr. Klinge schützen, wenn sie nicht gebraucht wird. Beschädigte Klingen sollen ersetzt werden.

Pflege

Pflege- und Schutzmittel auf das Kochfeld auftragen. Tipps und Hinweise auf der Verpackung beachten.

Kochfeldrahmen

Durch Beachtung folgender Hinweise können Beschädigungen des Kochfeldrahmens verhindert werden:

Nur warme Seifenlauge verwenden. Keine scharfen oder scheuernden Produkte verwenden. Keine Glasschaber verwenden.

Betriebsstörungen beheben

Normalerweise sind Betriebsstörungen auf keine Details zurückzuführen. Bevor Sie den Kundendienst rufen, beachten Sie zuerst folgende Ratschläge und Hinweise.

Anzeige	Störung	Maßnahme
Keine	Die Stromzuführ wurde unterbrochen.	Überprüfen Sie mithilfe anderer Elektrogeräte, ob die Stromversor-gung unterbrochen wurde.
	Der Anschluss des Geräts wurde nicht nach Anschlussplan vorgenommen.	Überprüfen Sie, ob das Gerät gemäß Anschlussplan angeschlossen wurde.
	Störung im elektronischen System.	Falls die vorherigen Maßnahmen die Störung nicht beheben, rufen Sie den Kundendienst.
E blinkt	Das Bedienfeld ist feucht oder es liegt ein Gegenstand darauf.	Trocknen Sie das Bedienfeld oder entfernen Sie den Gegenstand.
Er + Zahl / d + Zahl / e + Zahl /	Störung im elektronischen System.	Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F0/F9	Es ist ein interner Fehler aufgetreten.	Trennen Sie das Kochfeld vom Stromnetz. Warten Sie 30 Sekunden und schreiben Sie es erneut an.*
F2	Das elektronische System wurde überhützt und hat die betreffende Kochstelle ausge-schaltet.	Warten Sie, bis das elektronische System genügend abgekühlt ist. Drücken Sie anschließlich auf irgendein Symbol auf dem Kochfeld.*
F4	Das elektronische System wurde überhützt und hat alle Kochstellen ausgeschiedt.
F8	Das Kochfeld war zu lange auf zu hoher Stufe ohne Unterbrechung in Betrieb.	Die automatische Betriebsdauerbegrenzung wurde aktiviert. Drücken Sie auf irgendein Symbol auf dem Bedienfeld. Die Anzeige schaltet sich aus. Sie können das Kochfeld nun wieder einschalten.
U1	Eingangsspannung nicht korrekt, außer-halb des normalen Betriebsbereichs.	Setzen Sie sich mit ihrem Stromversorger in Verbindung.
U2/U3	Die Kochstelle wurde überhützt und zum Schutz Ihres Kochfelds ausgeschiedt.	Warten Sie, bis das elektronische System genügend abgekühlt ist und schalten Sie es erneut ein.

• Sollte die Anzeige nicht erlöschen, rufen Sie den Kundendienst. Keine bereits heißen Kochgefäße auf das Bedienfeld stellen.

Normale Geräusche bei Betrieb des Gerätes

Die Technologie der Induktionskochfelder basiert auf der Entstehung elektromagnetischer Felder, durch welche die Wärme direkt am Boden des Kochgefäßes entsteht. Abhängig von der Beschaffenheit des Kochgefäßes können Geräusche oder Schwingungen entstehen, die nachfolgend beschrieben werden:

Ein tiefes Summen wie bei einem Transformator

Dieses Geräusch entsteht beim Kochen mit einer hohen Kochstufe. Ursache ist die Energiemenge, die vom Kochfeld auf das Kochgefäß übertragen wird. Das Geräusch verschwindet bei Einstellung auf eine geringere Kochstufe ganz oder wird schwächer.

Ein tiefes Pfeifen

Dieses Geräusch entsteht bei einem leeren Kochgefäß. Das Geräusch verschwindet, wenn Wasser oder Gargut in das Kochgefäß gegeben wird.

Knistern

Das Geräusch entsteht bei Kochgefäßen aus verschiedenen übereinanderliegenden Materialien. Das Geräusch entsteht durch die Schwingungen an den Verbindungsflächen zwischen den verschiedenen Materialschichten. Das Geräusch kommt vom Kochgefäß. Menge und Kochart der Lebensmittel können abweichen.

Hohe Pfeiftöne

Die Geräusche entstehen besonders in Kochgefäßen mit Schichten aus verschiedenen Materialien, sobald diese auf der höchsten Heizstufe und gleichzeitig auf zwei verschiedenen Kochstellen aufgeheizt werden. Diese Pfeiftöne verschwinden bei Verringerung der Leistung ganz oder werden schwächer.

Geräusche des Gebläses

Für einen korrekten Betrieb des elektronischen Systems ist eine Regulierung der Temperatur des Kochfeldes erforderlich. Hierzu verfügt das Kochfeld über ein Gebläse, das sich bei zu hoher Temperatur in den verschiedenen Kochstufen einschaltet. Das Gebläse kann auch bei ausgeschaltetem Gerät weiterlaufen, wenn die gemessene Temperatur nach dem Ausschalten des Kochfeldes noch immer zu heiß ist.

Gleichmäßige Geräusche, wie bei einem Uhrzeiger.

Dieses Geräusch tritt nur auf, wenn 3 oder mehr Kochstellen verwendet werden, und verschwindet bzw. reduziert sich, wenn eine der Kochstellen ausgeschaltet wird.

Die beschriebenen Geräusche sind normaler Bestandteil der Induktionstechnologie und nicht als Mängel anzusehen.

Kundendienst

Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden.

E-Nummer und FD-Nummer:

Wenn Sie unseren Kundendienst anfordern, geben Sie bitte die E-Nummer und FD-Nummer des Gerätes an. Das Typenschild mit den Nummern finden Sie auf dem Gerätepass.

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist.

Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

A 0810240260

D 01801223355

(0,039 €/Min. aus dem Festnetz.

Mobilfunk max. 0,42 €/Min.)

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Hausgerät ausgerüstet sind.

Inhaltsverzeichnis

Automatischer Timer 38

Der Kurzzeitmesser 38

AUTOMATISCHE ZEITBEGRENZUNG 39

GRUNDEINSTELLUNGEN 39

Zugang zu den Grundeinstellungen 40

WARTUNG UND REINIGUNG 40

Kochfeld 40

Die Kochzone erwärmt sich, aber die visuelle Anzeige funktioniert nicht

Ferromagnetische Pfannen
