BEDIENUNGSANLEITUNG Pendalex P+ Glatz

DE Montage- und Bedienungsanleitung 2

Herzlich willkommen 3

Optionales Zubehör 3

Technische Daten

3

Sicherheitshinweise 4

Montage und Inbetriebnahme 6

Gebrauch 8

Wartung und Pflege 10

Demontage 10

Gewährleistung

11

Entsorgung 11

Bestimmungsgemässe Verwendung

Das Produkt dient als Vorrichtung zum Schutz des menschlichen Körpers vor Sonneneinstrahlung. Das Produkt darf nur in privaten Haushalten, in der Gastronomie und Hotellerie, oder in einem vergleichbaren Umfeld eingesetzt werden. Das Produkt darf nur gemäss dieser Montage- und Bedienungsanleitung verwendet werden. Jegliche andere als in dieser Montage- und Bedienungsanleitung beschriebene Verwendung gilt als nicht bestimmungsgemässe Verwendung. Änderungen im Zuge des technischen Fortschritts bleiben vorbehalten. In dieser Anleitung wird der PENDALEX P+ auch als «Produkt» oder «Sonnenschirm» bezeichnet.

Verwendete Warnworte

!GEFAHR Unmittelbar gefährliche Situation, die zum Tod oder schweren Verletzungen führen kann.

!VORSICHT Potenziell gefährliche Situation, die zu kleineren bis mittelschweren Verletzungen führen kann.

!HINWEIS Eine Situation, die zu Sachbeschädigungen führen kann.

Herzlich willkommen

Herzlichen Glückwunsch zum Kauf Ihres neuen PENDALEX P+. Sie haben ein hochwertiges Produkt erworben. Diese Anleitung ist Bestandteil dieses Produktes. Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Entsorgung für Anwender des Produktes. Bitte machen Sie sich mit allen aufgeführten Informationen vertraut, bevor Sie das Produkt verwenden. Das Produkt darf nur wie hierin beschrieben und für die angegebenen Anwendungsszenarien verwendet werden. Bei ordnungsgemässer Verwendung und Pflege, wird Ihnen der PENDALEX P+ jahrelang gute Dienste leisten.

Optionales Zubehör

Zu Ihrem Sonnenschirm gibt es ein hochwertiges Zubehörprogramm. Es umfasst unter anderem folgende Produkte, welche perfekt zu Ihrem Sonnenschirm passen:

• Sockel
• Montageplatten
• Bodenhülsen
• Mauerkonsole
  • Schutzhülle
• OSYRION Spot

Fragen Sie dazu Ihren GLATZ-Händler.

Technische Daten

Grösse Grundfläche[cm] [ m^2 ]	Schliesshöheohne/mit Volant[cm]	Durchgangshöheohne/mit Volant[cm]	Gesamthöhe[cm]
300 7.161...111/43...93 175...225/157...207 235...285
325 8.3 48...98/30...80 175...225/157...207 235...285
350 9.6 36...86/18...68 175...225/157...207 235...285
285 × 230 6.6 36...86/18...68 175...225/157...207 235...285

Angaben bei Verwendung der Bodenhülse

Sicherheitshinweise

LESEN SIE ALLE SICHERHEITSHINWEISE SORGFÄLTIG DURCH UND STELLEN SIE SICHER, DASS SIE SIE VERSTEHEN.

• Alle Anweisungen befolgen, um Unfälle, Feuer, Explosionen, Stromschläge oder andere Gefahren zu vermeiden, welche Sachschäden verursachen und/oder zu schweren oder tödlichen Verletzungen führen können.
• Sicherstellen, dass jede Person die das Produkt verwendet, diese Warnungen und Anweisungen gelesen hat und befolgt.

- Diese Montage- und Bedienungsanleitung für die Zukunft aufheben. Sie muss nachfolgenden Benutzern des Produkts weitergegeben werden.

- Der Hersteller haftet nicht für materielle Schäden oder Verletzungen, die durch falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise entstanden sind. In solchen Fällen wird die Gewährleistung ungültig.

- Die Schutzwirkung gegen gefährliche UV-Strahlung ist je nach Umgebung unterschiedlich. Eventuell sind zusätzliche Massnahmen zum Schutz der Haut nötig.

- Kinder dürfen nicht mit dem Produkt spielen.

- !GEFAHR Kinder immer von Verpackungsmaterial fernhalten - dieses stellt eine Erstickungsgefahr dar. Kinder unterschätzen Gefahren. Dieses Produkt ist kein Spielzeug.

- Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung und Kenntnisse dürfen das Produkt nur gebrauchen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt werden oder ihnen der sichere Gebrauch des Gerätes gezeigt wurde und sie die damit verbundenen Gefahren verstanden haben. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Das Gerät bei Mangel an Konzentration / Aufmerksamkeit und / oder unter Einfluss von Drogen, Alkohol oder Medika menten nicht verwenden.

- Das Produkt muss in einem Sockel mit geeignetem Gewicht oder einer Bodenhülse mit genügend fester Verankerung aufgestellt werden.

• Das Produkt nicht fallen oder anschlagen lassen.

- Spannweite des Sonnenschirms vor dem Öffnen / Schliessen prüfen.

• Sicherstellen, dass beim Öffnen / Schliessen keine Personen / Objekte im Bewegungsbereich sind. Ansonsten können Verletzungen / Beschädigungen auftreten.
• !GEFAHR Sonnenschirm bei auffrischendem Wind, stürmischen Wetterverhältnissen und / oder Schneefall schliessen.
• Angaben für die maximal zulässige Windgeschwindigkeit bei fester Bodenverankerung (Bodenhülse in Beton eingesetzt) beachten. Falls eine andere Befestigungsmethode verwendet wird, ist die zulässige Windgeschwindigkeit reduziert.
• Unbeaufsichtigte Schirme dürfen nicht geöffnet bleiben. Allfällige Schäden fallen nicht unter die Gewährleistung. Geschlossene Schirme immer mit einem Bindegurt zusammenbinden.
• Nur Originalzubehör und -ersatzteile verwenden.
• Veränderungen am Produkt und technische Modifizierungen sind nicht zulässig.
• Während dem Öffnen und Schliessen des Schirms muss dieser überwacht werden.
• Schirm und Zubehör regelmässig auf übermässigen Verschleiss und Beschädigungen überprüfen. Werden Mängel festgestellt, diese vor dem weiteren Gebrauch beheben lassen.
• Keine Lösungsmittel und scheuernde Reinigungsmittel verwenden.
• Demontierte Schirme dürfen nur liegend gelagert werden.
• Bei Verwendung einer festen Bodenverankerung muss die Installation durch speziell geschulte Personen gemäss den separaten Montageanweisungen erfolgen.
• Keine offene Flamme in der Nähe oder unter dem Sonnenschirm anzünden.

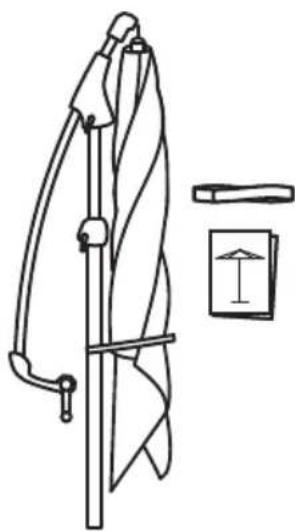

Aufbau und Inbetriebnahme

• Schirm
• Bindegurt
• Schutzhülle
• Bedienungsanleitung

! Verpackungsmaterial sachgerecht entsorgen und von Kindern fernhalten. Defektes Material nicht in Betrieb nehmen. Im Falle von Schäden unverzüglich den Transportdienstleister informieren.

2

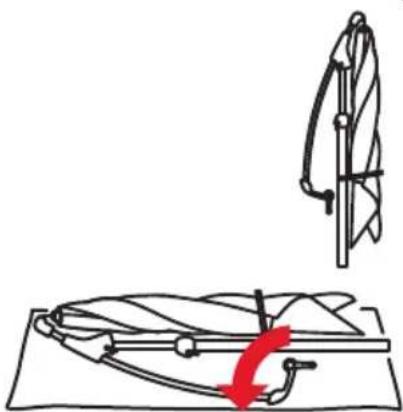

Schirm vorsichtig auf saubere, horizontale Fläche legen. Der Schirm ist schwer.
- Mast-Arretierung nur am aufgestellten Schirm lösen. In liegendem Zustand kann der Mast nach Lösen der Arre-tierung mit grosser Geschwindigkeit herausfahren, was zu Verletzungen bzw. Sachschäden führen kann.

3

Bodenbefestigung vorbereiten

Bodenbefestigung gemäss separater Anleitung setzen.

Grösse[cm]	Sockelgewicht[kg]	Windstärke*[km/h (Bft.)]
300 90 20 (4)
325 120 20 (4)
350 120 20 (4)
285 x 230 90 20 (4)

* maximale Windstärke bei fixer Verankerung im Boden.

4.1 4.2

4

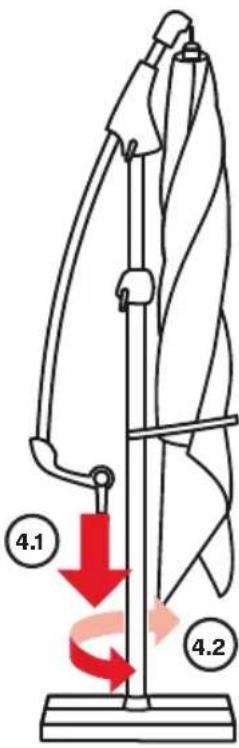

Schirm aufstellen

1. Schirm aufstellen und über Mastrohr stecken (Bodenhülse/Sockel).
2. Schirm drehen bis Stift in Kerbe greift

Gebrauch

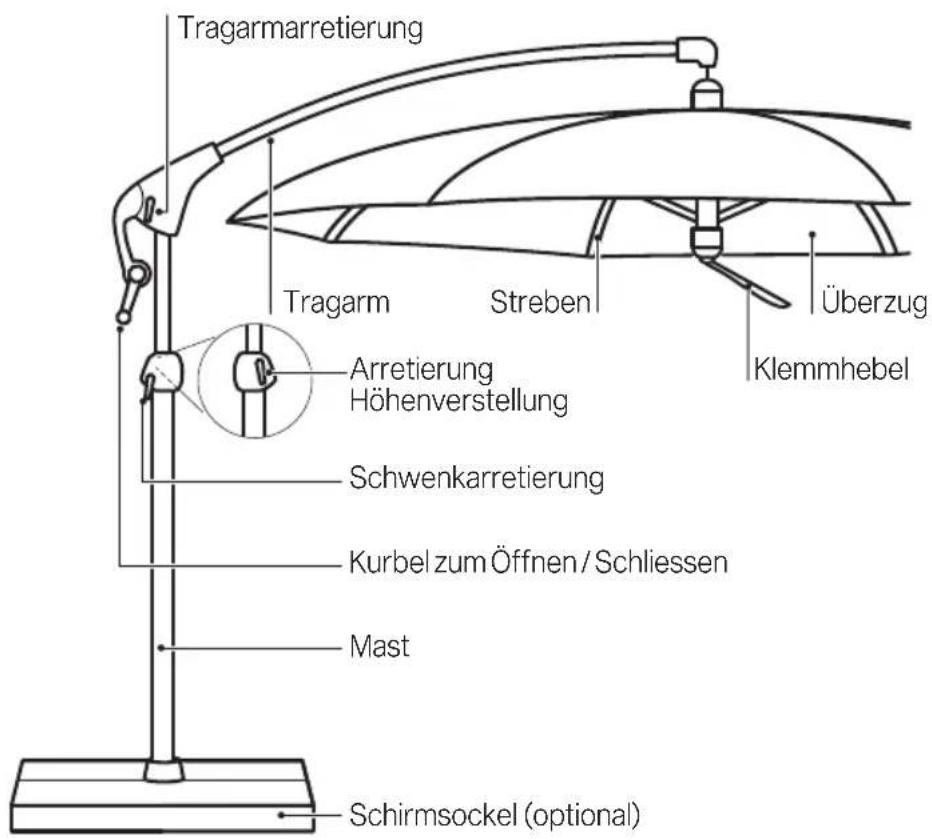

Tragarmarretierung Tragarm Streben Überzug Klemmhebel Arretierung Höhenverstellung Schwenkarretierung Kurbel zum Öffnen / Schliessen Mast Schirmsockel (optional)

1.3 1.5 1.4 1 1.6 1.7 S 1. 2. 3. 4. 5. 6. 7. in !

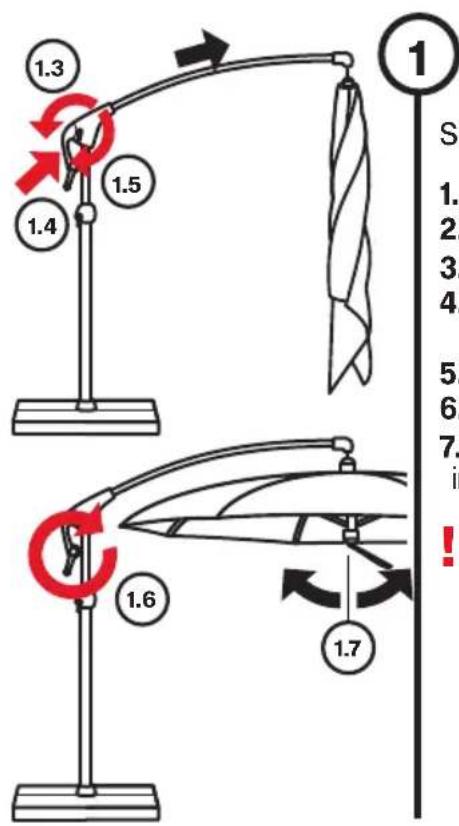

Schirm öffnen

1. Schutzhülle entfernen
2. Bindegurt lösen
3. Tragarmarretierung lösen
4. Tragarm bis zum Öffnungsanschlag ausfahren
5. Tragarmarretierung festziehen
6. Schirm durch Kurbeln komplett öffnen
7. Sicherstellen, dass die Innenteile ineinander greifen

Der Schirm richtet sich automatisch horizontal aus. Für einen sicheren Betrieb müssen die Innenteile vollständig ineinander greifen!

2.4 360° 2.6 2.5 2.1 2.2 2.3

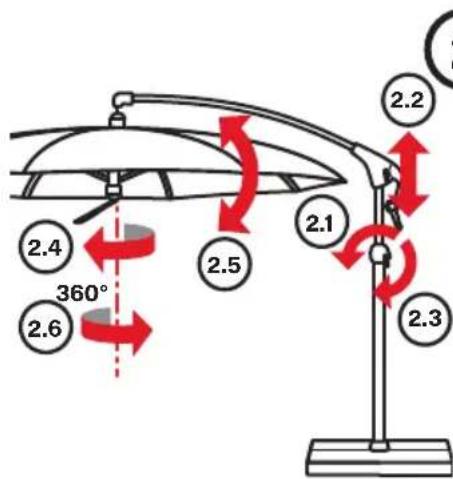

Schirmhöhe / Neigung verstellen

1. Höhenarretierung lösen
2. Höhe einstellen
3. Höhenarretierung festziehen
4. Klemmhebel kippen, Kugelgelenk lösen (1 Umdrehung Richtung «open»)
5. Schirmdach in gewünschte Lage bringen
6. Kugelgelenk mit Klemmhebel festziehen (Richtung «close»)

3.1 3.3 3.2 360°

Schirm drehen

1. Schwenkarretierung lösen
2. Drehung um Mast einstellen
3. Schwenkarretierung festziehen

! Arretierhebel muss nach unten zeigen, da sonst Verletzungsgefahr besteht.

4.2 4.3 4.5 4.4

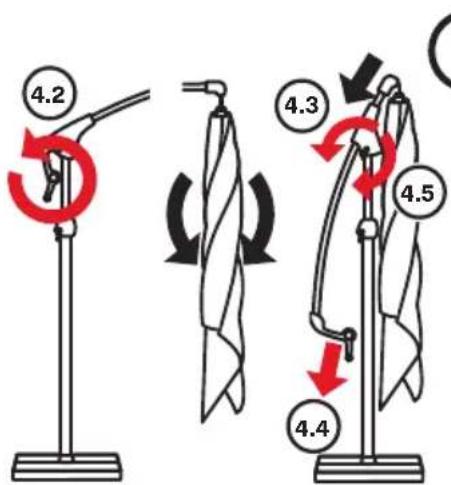

Schirm schliessen

Beim Schliessen muss das Schirmteil in waagrechter Position sein.

1. Schirmdach waagrecht stellen
2. Die Handkurbel drehen bis der Schirm geschlossen ist
3. Tragarmarretierung lösen
4. Tragarm zurückziehen und aufstellen
5. Tragarmarretierung festziehen

5.1 5.2 5.3

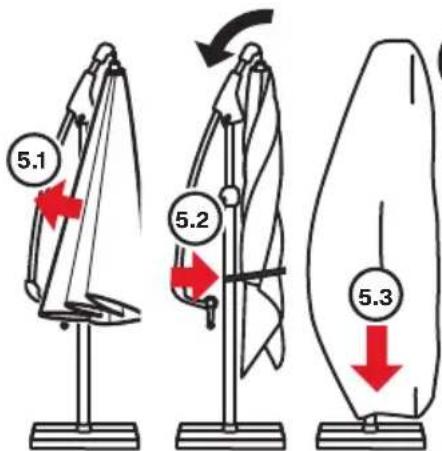

5)

1. Stoffsegmente herausziehen/wickeln
2. Schirm mit Bindegurt sichern
3. Schutzhülle über Schirmteil heben
4. Schutzhülle schliessen

Wartung und Pflege

• Sonnenschirm in geöffnetem Zustand trocknen lassen, um Bildung von Schimmel und Verfärbungen zu verhindern.
• Eine Schutzhülle schützt den Sonnenschirm und verlängert seine Lebensdauer.
• Die Schutzhülle nur in trockenem Zustand über den trockenen Sonnenschirm ziehen.
• Schutzhülle weder in der Waschmaschine noch chemisch reinigen.
• Reinigen Sie den Überzug des Sonnenschirms bei Bedarf mit lauwarmem Wasser, Feinwaschmittel und einem Schwamm.
• Verwenden Sie kein Bleichmittel und keine scharfen Objekte, um Beschä digungen am Überzug zu vermeiden.
• Von Zeit zu Zeit festen Sitz aller Schrauben überprüfen, bei Bedarf nachziehen.
• Wenn der Sonnenschirm an stark exponierter Stelle steht, muss mit erhöhtem Verschleiss gerechnet werden. In solchen Fällen empfehlen wir eine intensivere Wartung und Pflege.
• In den meisten Fällen können defekte Schirme von Ihrem GLATZ Partner repariert werden. Verwenden Sie ausschliesslich Originalersatzteile von GLATZ.

Demontage

Sonnenschirm abbauen, falls er für längere Zeit nicht verwendet wird.

GEFAHR! KIPPGEFAHR. VERLETZUNGSGEFAHR DURCH EINEN UMKIPPENDEN SONNENSCHIRM.

1. Sonnenschirm sachgemäss schliessen und zusammenbinden.
2. Sonnenschirm in umgekehrter Montagerichtung demontieren.
3. Sonnenschirm in liegender Position zusammen mit allen Zubehörteilen an einem trockenen Ort lagern.

Gewährleistung

Nehmen Sie immer zuerst mit ihrem GLATZ Partner Kontakt auf, bevor Sie das Produkt einsenden. Die Gewährleistung auf den Schirm beträgt 24 Monate ab Kaufdatum. Die Gewährleistung erlischt in folgenden Fällen:

• Äussere Gewalteinwirkung
• Unsachgemässe Bedienung und Wartung des Schirms
• Beschädigungen durch höhere Gewalt

Die Windgewährleistung für einen offenen Schirm ist beschränkt. Die maximal zulässigen Windgeschwindigkeiten bedingen immer eine fixe Verankerung im Boden. Bei mehreren Schirmen ist ein Mindestabstand von 20 cm zwischen zwei Schirmen einzuhalten. Ebenfalls ist zwischen dem Schirm und Wänden der Mindestabstand von 20 cm einzuhalten.

Entsorgung

Dieses Symbol auf dem Produkt, den Zubehörteilen oder auf der Verpackung zeigt an, dass das Produkt nicht als unsortierter Hausmüll behandelt werden darf, sondern separat entsorgt werden muss. Entsorgen Sie das Produkt an einer dafür vorgesehenen Sammelstelle für Recycling. Die Verpackung ist aus umweltfreundlichen Materialien hergestellt, die in Ihren lokalen Recyclingeinrichtungen entsorgt werden können. Mit der korrekten Entsorgung der Verpackungen und Verpackungsabfälle helfen Sie, mögliche Gefahren für die Umwelt und die Gesundheit zu vermeiden. Das Produkt besteht aus Metall und synthetischen Teilen. Eine Entsorgung zum Ende der Lebensdauer muss im Rahmen der regionalen Umwelt- und Abfallvorschriften erfolgen.
