MANUAL DE USUARIO Pendalex P+ Glatz

ES Instrucciones de montaje y uso 42

NL Montage- en bedieningshandleiding 52

Inhaltsverzeichnis

Accesorios opcionales 43

Datos técnicos

43

Indicaciones de seguridad 44

Diseño y puesta en servicio 46

Uso

48

Mantenimiento y cuidado 50

Desmontaje 50

Prestación de garantía

51

Eliminación 51

Utilización conforme a su finalidad

El producto sirve como dispositivo de protección del cuerpo humano contra la radiación solar. El producto solo se puede emplear en viviendas particulares, en la restauración y en la hostelería, o en un entorno comparable. El producto solo se puede usar conforme a las presentes instrucciones de montaje y uso. Todos los demás usos no descritos en las presentes instrucciones de montaje y uso tendrán consideración de utilización no conforme a su finalidad. Nos reservamos el derecho a realizar modificaciones como consecuencia de los adelantos técnicos. En las presentes instrucciones, PENDALEX P+ también se denomina el “producto” o la “sombrilla”.

Símbolos empleados

!PELIGRO de situación peligrosa inminente, que puede provocar la muerte o lesiones graves.

!PRECAUCIÓN por situación potencialmente peligrosa, que puede provocar lesiones leves o de gravedad media.

!ATENCIÓN por una situación que puede provocar daños materiales.

Bienvenidos

Enhorabuena por la compra de su nueva PENDALEX P+. Ha adquirido un producto de alta calidad. Estas instrucciones son parte integrante del producto. Incluyen información importante relativa a la seguridad, la utilización y la eliminación del producto para los usuarios. Debe familiarizarse con toda la información facilitada antes de utilizar el producto. El producto solo se puede utilizar como se describe y en los escenarios de uso indicados. Si realiza un uso y un mantenimiento adecuados, podrá disfrutar durante muchos años de PENDALEX P+.

Accesorios opcionales

Existe una gama de accesorios de alta calidad para su sombrilla. Incluye, entre otros, los productos siguientes, que se adaptan a la perfección a su sombrilla:

• Base
• Placas de montaje
• Cápsula de suelo
• Consola mural
• Fundas protectoras
• OSYRIION Spot

Puede preguntar a su distribuidor GLATZ.

Datos técnicos

Tamaño Superficie		Altura de cierre sin/con volantes	Altura de paso sin/con volantes	Altura total
[cm] [m	2] [cm] [cm] [cm]
∅300	7.161...111/43...93	175...225/157...207	235...285
∅325	8.3 48...98/30...80	175...225/157...207	235...285
∅350	9.6	36...86/18...68	175...225/157...207	235...285
285 x 230	6.6 36...86/18...68	175...225/157...207	235...285

Detalles al utilizar el cápsula de suelo

Indicaciones de seguridad

LEA ATENTAMENTE TODAS LAS INDICACIONES DE SEGURIDAD Y ASEGÚRESE DE COMPRENDERLAS.

- Seguir todas las instrucciones para evitar accidentes, incendios, explosiones, descargas eléctricas u otros peligros que puedan provocar daños materiales y/o lesiones graves o mortales.

- Asegurarse de que todas las personas que usen el producto hayan leído y sigan estas advertencias e instrucciones.

- Guarde estas instrucciones de montaje y uso para el futuro. Debe transmitirse a los usuarios posteriores del producto..

- El fabricante no se hace responsable de daños materiales o lesiones que se produzcan por una manipulación errónea o por el incumplimiento de las indicaciones de seguridad. En tales casos, la garantía se extingue.

- El efecto protector contra la radiación UV peligrosa es diferente en función del entorno. Eventualmente, será necesario tomar medidas adicionales para la protección de la piel.

- Los niños no deben jugar con el producto.

- !PELIGRO Mantener a los niños siempre alejados del material de embalaje, puesto que entraña peligro de asfixia. Los niños subestiman los peligros. Este producto no es un juguete.

- Los niños mayores de 8 años y las personas con capacidades físicas, sensoriales o psíquicas limitadas, con poca experiencia y conocimientos, solo pueden utilizar el producto bajo la supervisión de una persona responsable de su seguridad o si han recibido instrucciones acerca del uso seguro del producto y han comprendido los peligros a ello asociados. Las tareas de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión.

- No utilizar el producto en caso de falta de concentración/ atención y/o bajo la influencia de las drogas, del alcohol o de fármacos.

- El producto se debe colocar en una base con un peso adecuado o un casquillo con un anclaje suficientemente fijo en el suelo.

- No dejar que el producto se caiga o golpee.

- Comprobar la envergadura de la sombrilla antes de abrirla/cerrarla.

- Al abrir/cerrar, asegurarse de que no haya personas/objetos en el rango de movimiento. De lo contrario, se podrían provocar lesiones/daños.

• !PELIGRO: Cerrar la sombrilla en caso de viento fresco, condiciones climáticas de tormenta y/o nevada.
• Tener en cuenta las indicaciones sobre la velocidad del viento máxima permitida con anclaje fijo al suelo (casquillo empotrado en hormigón). En el caso de que se utilice otro método de fijación, se deberá reducir la velocidad del viento permitida.
• Las sombrillas sin supervisión no deben permanecer abiertas. Los eventuales daños que se produzcan no estarán cubiertos por la garantía. Las sombrillas cerradas se deben atar siempre con una correa.
• Utilizar solo piezas de repuesto/accesorios originales.
• No está permitido realizar cambios en el producto ni modificaciones técnicas.
• Al abrir y cerrar la sombrilla, se debe supervisar.
• Periódicamente se debe comprobar que la sombrilla y los accesorios no presenten un desgaste excesivo ni daños. Si se detectan defectos, deben subsanarse antes de continuar usando el producto.
• No utilizar disolventes ni detergentes abrasivos.
• Las sombrillas desmontadas solo se deben almacenar en posición horizontal.
• Si se utiliza un anclaje fijo en el suelo, la instalación deberá ser realizada por personas con formación específica conforme a las instrucciones de montaje separadas.
• No encender llamas abiertas cerca o debajo de la sombrilla.

Diseño y puesta en servicio

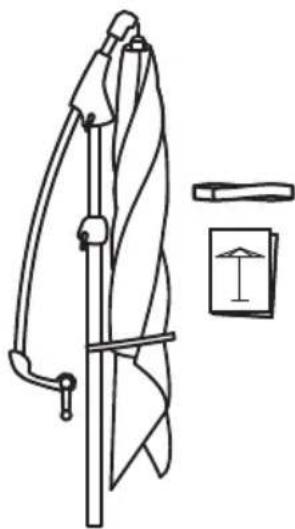

Alcance del suministro

• Sombrilla
• Correa para atar
• Funda protectora
• Instrucciones de uso

! Desechar el material de embalaje de forma adecuada y mantenerlo alejado de los niños. Los materiales defectuosos no se deben poner en servicio. En el caso de daños, se debe informar inmediatamente al transportista.

2

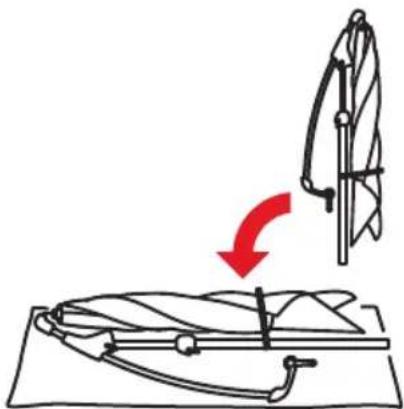

Guardar la sombrilla

• Colocar la sombrilla cuidadosamente sobre una superficie horizontal limpia. La sombrilla pesa mucho.
• Suelte el retención de la altura sólo cuando la sombrilla esté en posición vertical. En posición horizontal, el mástil puede salir a gran velocidad después de soltar el retención de la altura, lo que puede provocar lesiones o daños materiales.

3

Preparar la fijación al suelo

Colocar la fijación al suelo según las instrucciones separadas.

Tamaño[cm]	Peso de la base[kg]	Fuerza del viento*[km/h (Bft.)]
300 90 20 (4)
325 120 20 (4)
350 120 20 (4)
285 x 230 90 20 (4)

* fuerza máxima del viento con anclaje fijo al suelo.

Colocar la sombrilla

1. Introducir el mástil en el tubo vertical (tubo de anclaje/pie).
2. Girar hasta que el vástago encaje en la muesca.

Uso

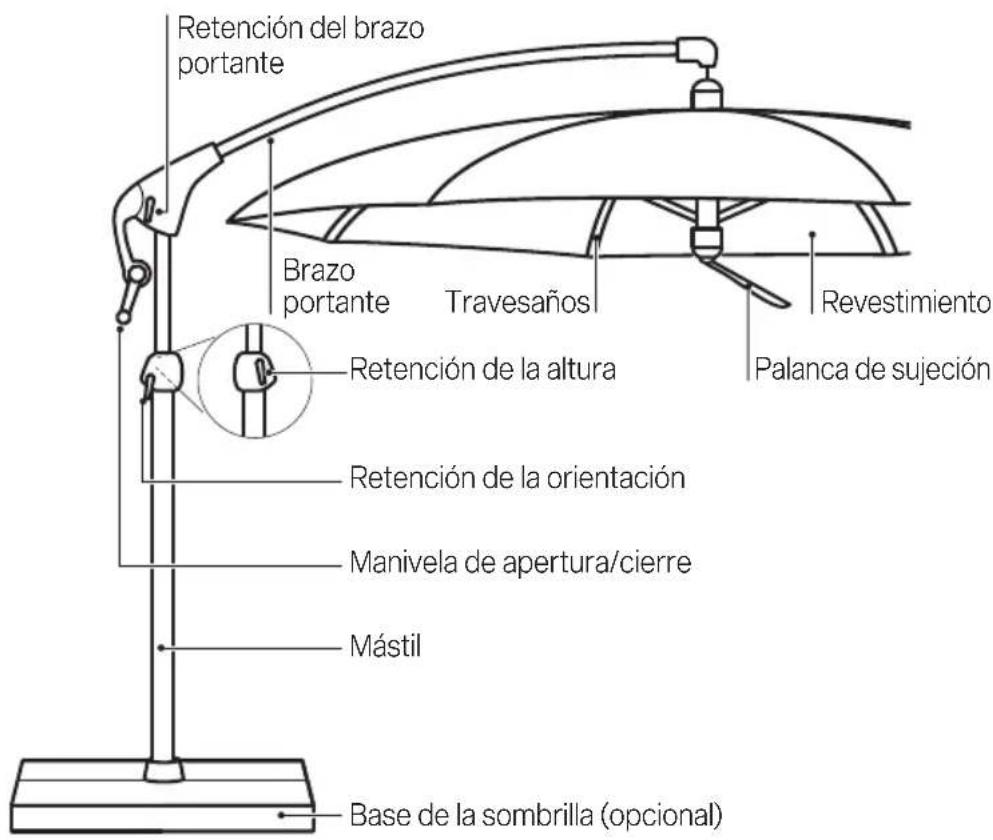

Retención del brazo portante Brazo portante Travesaños Revestimiento Palanca de sujeción Retención de la altura Retención de la orientación Manivela de apertura/cierre Mástil Base de la sombrilla (opcional)

( )

(

3 1

(

E

5.1

E

1.3 1.5 1.4 1 A 1. 2. 3. 4. 5. 6. la 7. il ! 1.6 1.7

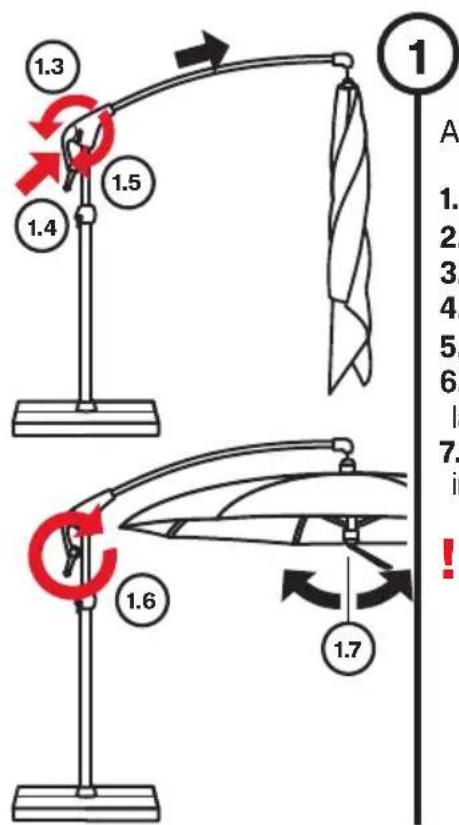

Abrir la sombrilla

1. Retirar la funda protectora
2. Aflojar la correa para atar
3. Aflojar la retención del brazo portante
4. Inclinar y desplegar el brazo portante
5. Apretar la retención del brazo portante
6. Abrir totalmente la sombrilla usando la manivela
7. Asegurarse de que las piezas interiores queden encajadas

La sombrilla se orienta automáticamente en posición horizontal. Para un funcionamiento seguro, las piezas interiores deben quedar totalmente encajadas.

nto ón

2.4 360° 2.6 2.5 2.1 2.2 2.3

2

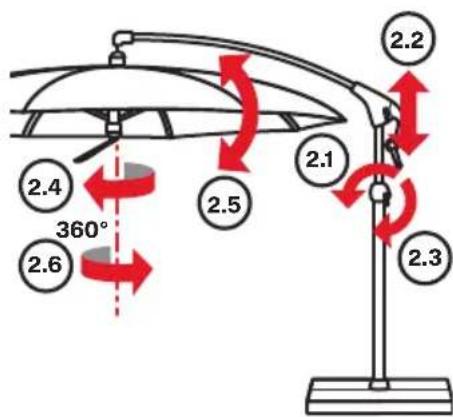

Ajuste de la altura e inclinación de la sombrilla

1. Aflojar la retención de la altura
2. Ajustar la altura
3. Sujetar la retención de la altura
4. Inclinar la palanca de sujeción y aflojar la junta de articulación esférica (1 vuelta en la dirección «open»)
5. Colocar el techo de la sombrilla en la posición deseada
6. Sujetar la junta de articulación esférica con la palanca de sujeción (dirección «close»)

3.1 3.3 3.2 360°

3

Girar la sombrilla

1. Aflojar la retención de la orientación
2. Ajustar el giro en torno al mástil
3. Apretar la retención de la orientación
   ! La palanca de retención tiene que apuntar hacia abajo ya que de lo contrario existe el riesgo de lesiones.

4.2 4.3 4.5 4.4

4

Cerrar la sombrilla

Para cerrar la sombrilla, el parasol debe estar en posición vertical

1. Coloque la sombrilla en posición horizontal
2. Girar la manivela hasta que la sombrilla esté cerrada
3. Aflojar la retención del brazo portante
4. Echar hacia atrás y poner de pie el brazo portante
5. Apretar el brazo portante

5.1 5.2 5.3

5

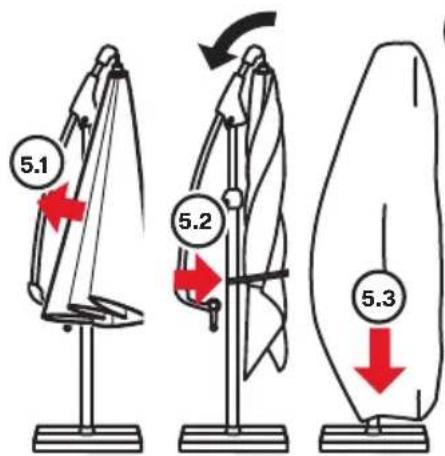

Recoger / Proteger la sombrilla

1. Extraer/Enrollar los segmentos de tela
2. Asegurar la sombrilla con la correa para atar
3. Colocar la funda protectora por encima de la parte de la sombrilla
4. Cerrar la funda protectora

Mantenimiento y cuidado

• Dejar que la sombrilla se seque abierta para evitar la aparición de moho y decoloraciones.
• Una funda protectora protege la sombrilla y prolonga su vida útil.
• La funda protectora se debe colocar sobre la sombrilla seca solo si también está seca.
• La funda protectora no se debe limpiar en la lavadora ni con productos químicos.
• De ser necesario, limpiar el revestimiento de la sombrilla con agua tibia, detergente suave y una esponja.
• No utilizar blanqueadoras ni objetos cortantes para evitar daños en el revestimiento.
• De vez en cuando comprobar que todos los tornillos estén bien apretados y, de ser necesario, volver a apretarlos.
• Si la sombrilla está situada en una zona muy expuesta, se deberá contar un mayor desgaste. En tales casos, recomendamos un mantenimiento y un cuidado intensivos.
• En la mayoría de casos, su socio GLATZ podrá reparar las sombrillas estropeadas. Se deben utilizar exclusivamente piezas de repuesto originales de GLATZ.

Desmontaje

Desmontar la sombrilla en el caso de que no se vaya a utilizar durante un largo período de tiempo.

¡PELIGRO! PELIGRO DE VUELCO. PELIGRO DE LESIONES DEBIDO AL VUELCO DE UNA SOMBRILLA.

1. Cerrar y recoger la sombrilla de forma adecuada.
2. Desmontar la sombrilla en el orden de montaje inverso.
3. Guardar la sombrilla en posición horizontal junto con todos los accesorios en un lugar seco.

Garantía

Póngase siempre en contacto con su socio de GLATZ antes de enviar el producto. La garantía de la sombrilla es de 24 meses a partir de la fecha de compra. La garantía se extingue en los supuestos siguientes:

• Aplicación de fuerza externa
• Manejo y mantenimiento inadecuados de la sombrilla
• Daños por fuerza mayor

La garantía por viento en el caso de sombrillas abiertas está limitada. Las velocidades del viento máximas permitidas están condicionadas siempre a un anclaje fijo al suelo. En el caso de varias sombrillas, se deberá dejar una distancia mínima de 20 cm entre dos sombrillas. Asimismo, entre la sombrilla y las paredes se deberá dejar una distancia mínima de 20 cm.

Eliminación

Este símbolo en el producto, los accesorios o el embalaje indica que el producto no se puede tratar como residuo doméstico sin clasificar, sino que se debe desechar por separado. Deseche el producto en uno de los puntos de recogida previstos para su reciclaje.

El embalaje se ha fabricado con materiales respetuosos con el medioambiente, que se pueden desechar en sus plantas locales de reciclaje. Mediante la correcta eliminación de embalajes y residuos de embalaje, ayuda a evitar posibles riesgos para el medioambiente y la salud. El producto se compone de metal y piezas sintéticas. La eliminación al finalizar su vida útil se debe realizar de conformidad con la normativa regional en materia de medioambiente y residuos.
