BEDIENUNGSANLEITUNG 304970 Brandson

User Manual Bedienungsanleitung

BRANDSON - EQUIPMENT -

Standing Fan, DC Motor Stand-Ventilator, DC-Motor Mod.-Nr.: 304970

Table of contents

1. Deutsch 3
2. English 20
3. Français 35
4. Italiano 51
5. Espanol 67

GER: Aktuelle Informationen, Treiber, Bedienungsanleitungen und Datenblätter finden Sie auf www.ganzeinfach.de in unserem Download-Bereich.

Wichtige Sicherheitshinweise für diesen Gerät

• Benutzen Sie das Gerät nur für den privaten und den darauf vorgesehenen Zweck. Dieses Produkt ist nicht für den gewerblichen Gebrauch bestimmt. Verwenden Sie es nicht im Freien und halten Sie es vor Hitze sowie direkter Sonneneinstrahlung fern.
• Stellen Sie das Gerät nicht in der direkten Nähe von Wasserquellen wie Badewanne, Dusche, Waschbecken oder Schwimmbecken auf.
• Benutzen Sie das Produkt nicht mit feuchten Handen.

• Ziehen Sie sofort den Netzstecker, falls das Gerät feucht oder nass geworden ist.

• Achten Sie auf ihre eigene Sicherheit und berühren Sie keine leitenden Materialen am Gerät.
  Schützen Sie das Produkt vor Feuchtingkeit (es darauf auf keinen Fall in Flüssigkeit getaucht werden), scharfen Kanten oder große Staubquellen.

• Stellen Sie das Gerät nicht direktiben Hitzequellen (z.B. Öfen oder Heizung) auf.
• Wahlen Sie eine geeignete Unterlage, damit es nicht umkippen kann.
• Ziehen Sie den Netzstecker bei Nichtbenutzung, zum Transport oder zur Reinigung aus der Steckdose.

• Lassen Sie den Ventilator nie unbeaufsichtigt und wahlen Sie den Standort so, dass keine Tiere oder Kinder in Reichweite gelangen können.

• Betreiben Sie das Gerät nur mit der Spannung, entsprechend der Geräte-kennzeichnung.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerätspielern. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Das Gerät und seine Anschlussleitung sind von Kindern unter 8 Jahren fernzuhalten.

• Lassen Sie zur Sicherheit ihrer Kinder keine Verpackungsteile (Plastikbeutel, Folien, Karton oder Styropor) erreichbar liegen.
• Lassen Sie keine Kinder nicht mir Folie oder Plastikbeuteln spielten. Es besteht Erstickungsgefahr!
• Betreiben Sie das Gerät nur mit geschlossen Schutzgitter.
• Der Lüfter sowie die Dreh-Steuerung und Schalter dürfen nicht blockiert werden!

• Es ist sicherzustellen, dass der Ventilator vor Entfernung der Schutzvorrichtung von der Netzversorgung getrennt wird.

• Stecken Sie niemals Körperteile (z.B. Finger) oder Gegenstände durch das Schutzgitter.

• Achten Sie daraufuf, dass keine Haare in Reichweite des Schutzgitters gelangen, diese können durch den Luftstrom angesaugt werden.
• Wenn die Netzanschlussleitung these ges Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kunden oder durch eine ähnlich qualifierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Lassen Sie das Gerät abkühlen, bevor Sie es reinigen oder den Netzstecker aus der Steckdoseziehen.
• Wischen Sie das Gehäuse des Gerätes mit einem angefeuchteten Tuch ab und trocknen Sie es anschließend mit

einem sauberen trockenen Tuch ab. Tauchen Sie das Gehäuse niemals zur Reinigung ins Wasser.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit ihrem erworbenen Gerät haben,lesen Sie sichitte die nachfolgende Kurzanleitung aufmerksam durch. Prufen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Ventilator
  Fernbedienung inkl. Knopfelle (CR2025)
• Kurzanleitung

2. Technische Daten

Eingangsspannung 220-240 V AC 50-60 Hz
Leistungsaufnahme 25 W
Geräuschentwicklung Arbeitsplatzbezogener Emissionswert LpA < 70 dB(A)
Rotor-Durchmesser ca. 38,5 cm
Oszillation ca. 90° ein-/ausschaltbar
Neigungswinkel ca. 30°
Abmessungen	Breite ca. 34 cm, Tiefe ca. 33,5 cm, Höhe ca. 46 cm oder 86,5 cm
Features	• 9 Geschwindigkeitsstufen • zuschaltbare Oszillation • Timerfungtion (1H,2H,4H, 8H) • DC-Motor (Gleichstrommotor) • Geräuscharmer Betrieb

3. Funktionen

Der Brandon Standventilator sorgt mit einem effizienten DC-Motor und dem ca. 38,5 cm große Rotorblatt auch an warmen Tagen für eine optimale Belüftung. Durch 9 Geschwindigkeitsstufen, einen verstelltarem Neigungswinkel und eine Oszillationsfunktion können Sie den Ventilator ihren Bedürfnissen individuell anpassen. Im Vergleich zu herkömlichen AC-Ventilatoren halten sich mit dem Ventilator mit Gleichstrommotor bei identischem Luftdurchsatz in ^3 bis zu 60% an Energiekosten sparen. Die Eingangsspannung von 220-240 VAC wird durch ein internes Netzteil auf die vom DC-Motor bestehtigen DC umgewandelt.

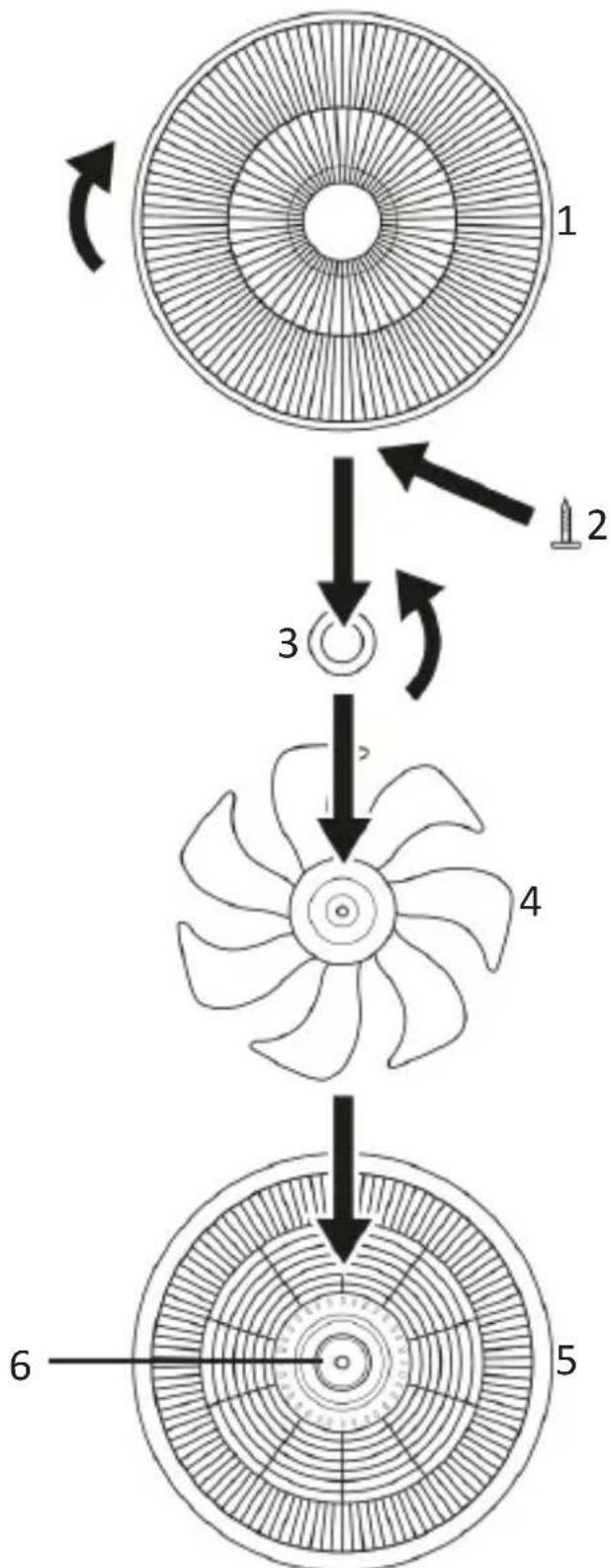

4. Produktdetails

Montage

1 Vorderes Schutzgitter

2 Schutzgitter-Sicherungsschraube

3 Rotor-Befestigungsschraube

4 Rotorblatt

5 Hinteres Schutzgitter

6 Befestigungsschraube

7 Verländerungsstange

8 Standfuß

9 Anschluss

5. Montage

Nehmen Sie den Ventilator aus der Verpackung und überprüfen Sie das Gerät sowie den in der Tabelle aufgeführten Lieferumfang.itte wenden Sie sich an den Verkäufer, falls ein Teil fehlt oder beschädigt wurde.

1. Setzen Sie das hintere Schutzgitter (5) auf die Motoreinheit auf.
2. Schrauben Sie das hintere Schutzgitter (5) mit der Befestigungsschraube (6) fest.
3. Setzen Sie das Rotorblatt (4) auf die Motoreinheit auf und schrauben Sie es mit der Rotor-Befestigungsschraube (3) fest.
4. Setzen Sie das vordere Schutzgitter (1) auf das hintere Schutzgitter (5) auf und schrauben Sie es, wie zuvor auf dem Bild gezeigt, zu.
5. Verschrauben Sie die Schutzgitter (1 + 5) mit der Schutzgitter-Sicherungsschraube (2).

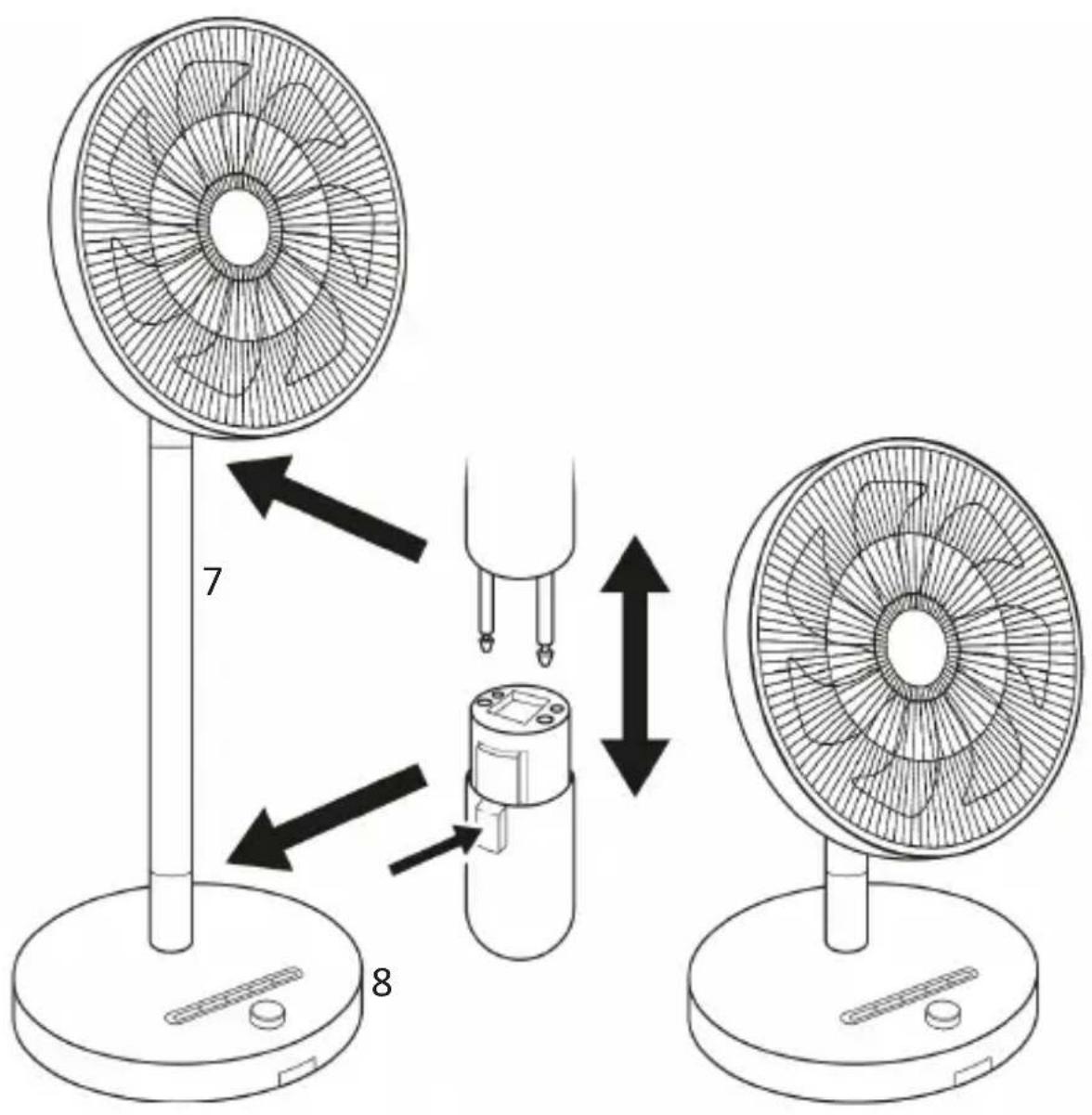

6. Befestigen Sie optional den Verlängerungsstange (7) auf dem Standfuß (8).
7. Dannitte die zusammengebaute Motoreinheit auf die Verlangerungsstange (7) oder auf den Anschluss am Standfuß (9) stecken (je nachdem, welche Höhe Sie bevorzugen).
8. Zuletztitte das Netzkabel mit einer ordnungsgemäß angeschlossenen Steckdose verbinden.
9. Achten Sie darauf, dass die 2 vorstehenden Stiffe in die 2 konkaven Löscher der Basis oder des Mittelständers eingeführt und fixiert werden.
10. Um die einzelnen Elemente wieder zu demontieren, gibt es an den Befestigungstellen jeweils einen Knopf, um die Stange zu offen und um Sie anschließend zu entnahmen.

6. Vor der Benutzung

Vor der Verwendung des Ventilators, stellen Sie sicher, dass er auf einer trockenen und geraden Ebene stehen. Schäden können auftreten, wenn der Ventilator auf einer geneigten oder abfallenden Flüche aufgestellt wird.

Bevor Sie diesen Gerät bewegen, schalten Sie esitte aus undziehen Sie den Netzstecker. Halten Sie die Säule mit beiden Händen fest und haben Sie das Gerät zum Transport an.

Stecken Sie den Stecker direkt in eine herrkommliche Wechselstromsteckdose und achen Sie darauf, dass der Stecker fest in der Steckdose sitzt. Schalten Sie den Ventilator aus, bevor Sie den Stecker Herausziehen.

Es ist strengstens entsprech, den Stecker durch Ziehen des Netzkabels aus der Steckdose zuziehen! Ziehen Sie den Netzstecker aus der Steckdose, indem Sie an den Stecker fassen und aus der Steckdoseziehen. Ziehen Sie den Stecker nicht aus der Steckdose, während das Gerät in Betrieb ist!

Verwenden Sie das Netzteil nicht mit Strom/Spannung, die nicht mit den Angaben auf dem Typenschild these Gerätes übereinstimmt. Ziehen Sie den Stecker aus der Steckdose und bewahren Sie das Gerät gut auf, wenn es nicht in Gebrauch ist.

7. Benutzung

Stellen Sie den Ventilator an einem geeigneten Standort auf und schreiben Sie das Gerät an eine vorschriftsmög installierte 220-240V AC Steckdose an.

Durch Kippen des Schutzkäfigs können Sie den Neigungswinkel nach Belieben um bis zu 30^ verändern.

Drücken Sie die „Oszillations“-Taste („am Bedienelement oder auf der Fernbedienung, um die Oszillation einzuschalten.

Der Ventilator besitzt 9 verschiedene Geschwindigkeitsstufen, die Sie mit den „Geschwindigkeitsstufen“-Drehregler am Ventilator, oder den Geschwindigkeitsstufen-Tasten ( ,) an der Fernbedienung bedieten können.

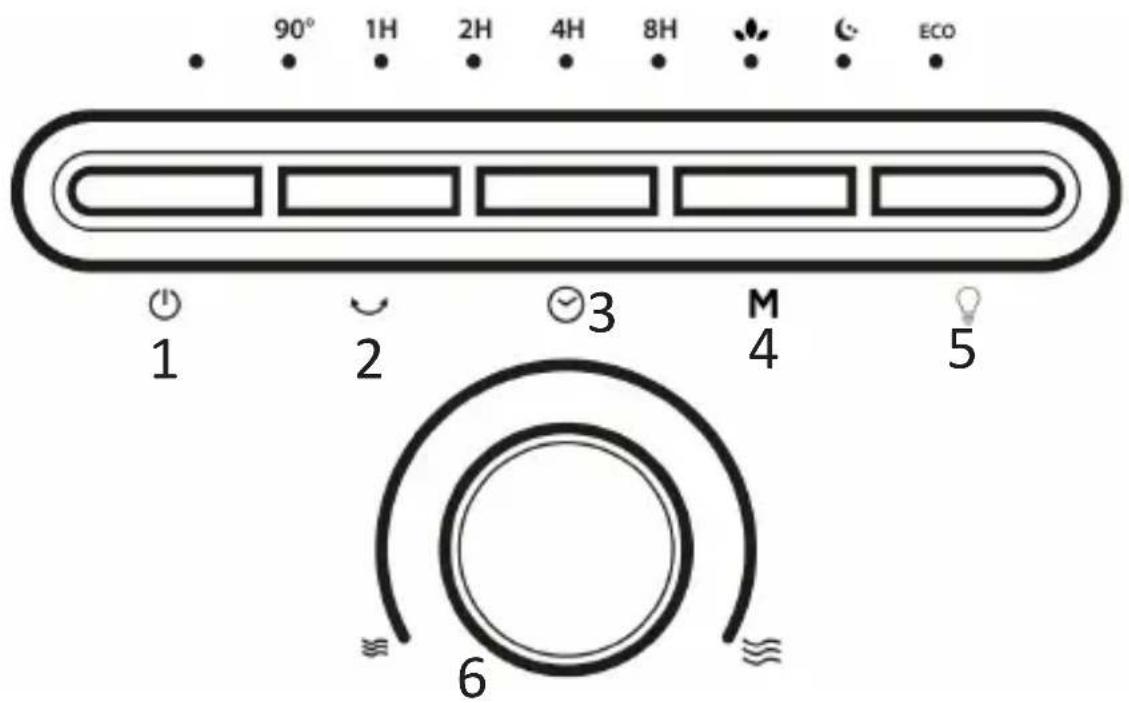

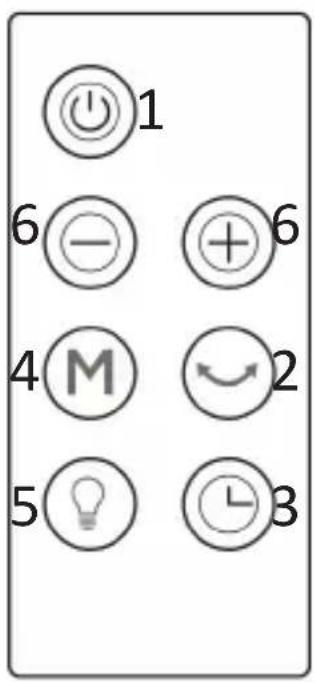

7.1 Tastenfunktionen

Taste Funktion
1 ON/OFF-Taste
2 Oszillations-Taste
3 Timer-Taste
4 Mode-Taste
5 Helligkeits-Taste
6	Geschwindigkeits-Drehregler / Geschwindigkeits-Tasten

7.3 Timerfunktion

Der Ventilator bietet 4 verschiedene Timerstufen und lasst sich zwischen 1 Stunde, 2 Stunden, 4 Stunden und 8 Stunden verstellen. Drücken Sie hierfür die "Timer"-Taste auf der Fernbedienung oder auf dem Bedienfeld des Ventilators. Durch ein wiederholtes Drucken erhöhen Sie die Dauer des Timers.

7.4 Lüfter-Steuerung

Mithilfe der Tasten „+“ und „-“ (6) auf der Fernbedienung, oder dem Geschwindigkeitsrehregler (6) auf dem Standfuß des Ventilators, können Sie zwischen den 9 Geschwindigkeitsstufen wechseln.

8. Fernbedienung

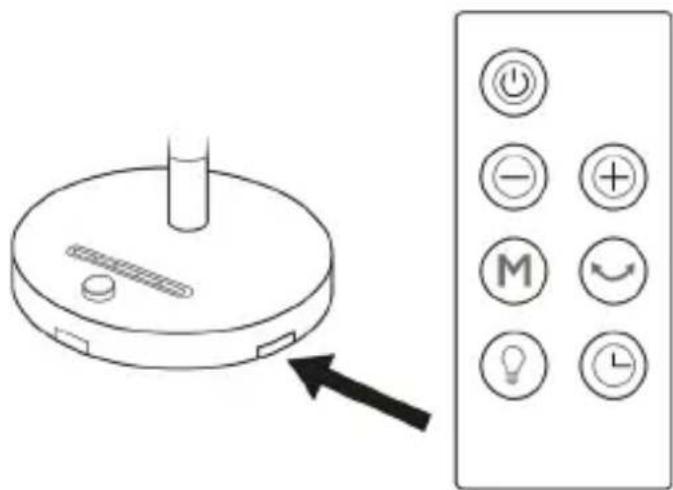

Der Ventilator besitzt ein Stauraumfach für die Fernbedienung. Dieses Fach befindet sich an der Seite des Standfußes.

8.1 Batteriewechsel

Die Fernbedienung hat an der Unterseite ein Batteriefach. Öffnen Sie das Batteriefach und entnehmen Sie die CR2025 Batterie. Achten Sie beim Wechseln der Batterie auf die korrekte Polung der Kontakte.

9. LEDs ein- und ausschalten

Mithilfe der Helligkeits-Taste (5) konnen Sie die LED-Beleuchtung der Bedienelemente wie gewünscht anpassen.

10. Modi

Drücken Sie die „Modus“-Taste, um zwischen den drei verschiedene Modi auszuwahlen. Die nachfolgende Tabelle beschreibt die entsprechenden Modi:

Modus Funktionen in den jeweiligen Geschwindigkeitsstufen
	Der Ventilator simuliert eine “natuürliche Windbrise”. Das Gerät wird in unterschiedlicher Reihenfolge die Geschwindigkeiten durch- wechseln. Die Intensität hängt von der zuvor gewählten Geschwin- digkeitsstufe ab.
	Der Ventilator bläst langsam und leise und ist geeignet für den Einsatz während des Schlafs.
ECO	Basierend auf der Temperatur und der Windgeschwindigkeit; Beim Start theses Modus ändert sich die Geschwindigkeit in Abhän- gigkeit von der Temperatur. Wenn die Temperatur unter oder gleich 22°C ist, beträgt die Ge- schwindigkeit 1; bei 23°C ist die Geschwindigkeit 2 etc. bis hinauf zu 33°C mit der maximalen Geschwindigkeitsstufe 9.

11. Reinigung

BitteziehenSiedenNetzsteckerausder Steckdose,bevorSiemit der Reinigungbeginnen!BenutzenSiezurReinigungeinleichtmitWasser angefeuchtetesTuch. DasGeratdarufaufkeinenFallzumReinigeninWassergetauchtwerden.Dieskonnte zu einem elektrischen Schlagoder zu einem Brandfuhren!

12. Sicherheitshinweise und Haftungsausschluss

Versuchen Sieitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sieitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen.

Das Gerät ist nicht für den Betrieb im Freien zugelassen.itte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen konnte. Prufen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollt nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sieitte auch die nationalen Bestimmungen und Beschänkungen. Nutzen Sie das Gerät nicht fur andere Zwecke als die, die in der dieser Anleitung beschreiben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jege Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlösenchen der Gewährleistungs- bzw. Garantieansprüche. Das Gerätarf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert daraufhin hingewiesen wurde.

13. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile mösen getrennt der Wiederverwertung oder Entsorgung zugeführrt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellten kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgenden hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthalt mehr als 0,004 Masseprozent Blei, Cd = Batterie enthalt mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthalt mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761

Hiermit erklart die Firma WD Plus GmbH, dass sich das Gerät 304970 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://downloads.ganzeinfach.de/

Wohlenbergstraße 16·30179 Hannover

Germany
