BEDIENUNGSANLEITUNG WT 546 Techno Line

WT546 Bedienungsanleitung

Produktaufbau

A10 20:08 59 12°30' 12" 25°78" A9 A8 A4 A5 A6 A7 20:08 25°C

B1 B2 B3 ON OFF Protection VIN E B5 B4 DC4.1V

DE1

C1 /z² C2

ON OFF ON OFF D1 D2

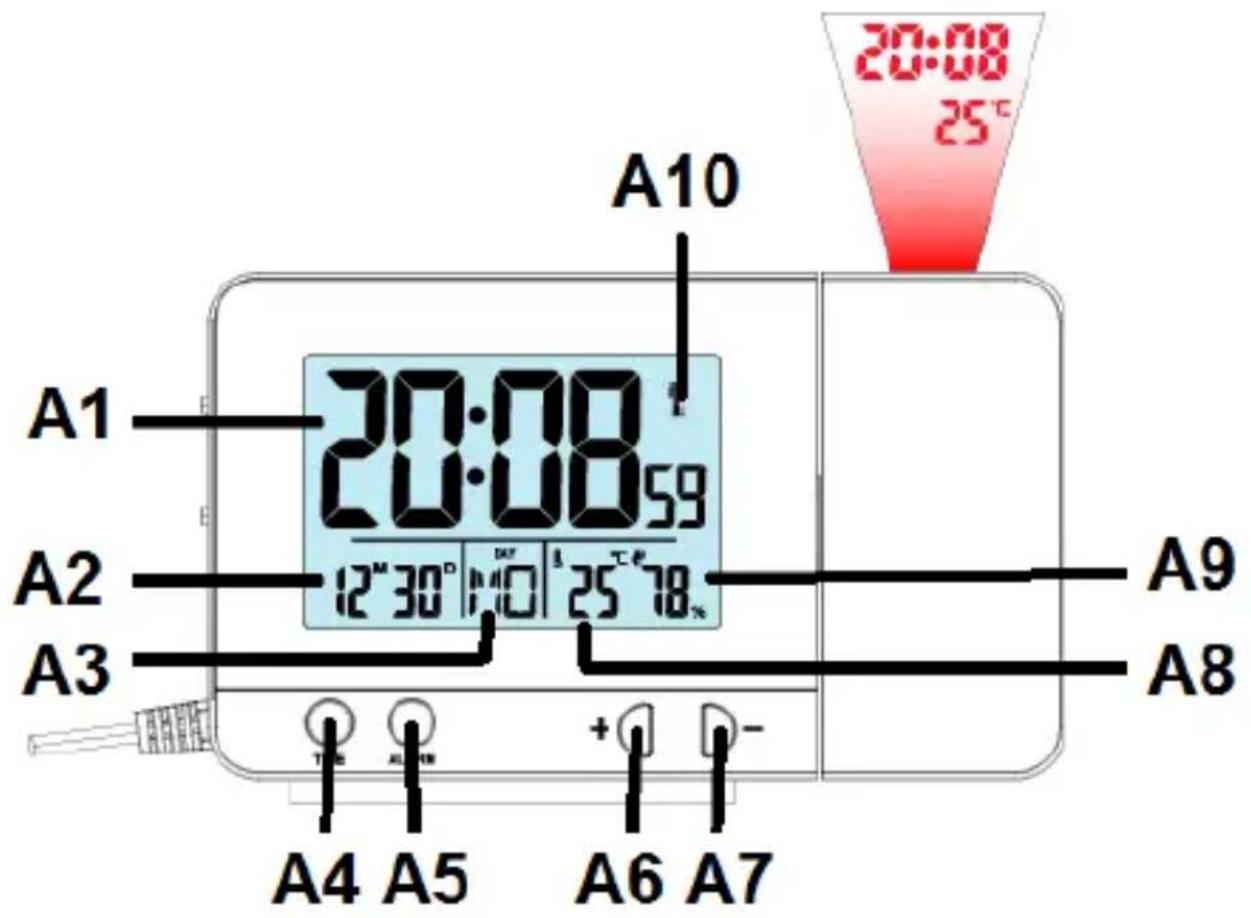

Teil A – LCD-Anzeige und vordere Tasten

A1: Uhrzeit

A2: Datum

A3: Wochentag

A4: “Time” Taste

A5: “Alarm” Taste

A6: “+” Taste

A7: “-” Taste

A8: Innentemperatur

A9: Innenluftfeuchte

A10: Funksignalsymbol

DE2

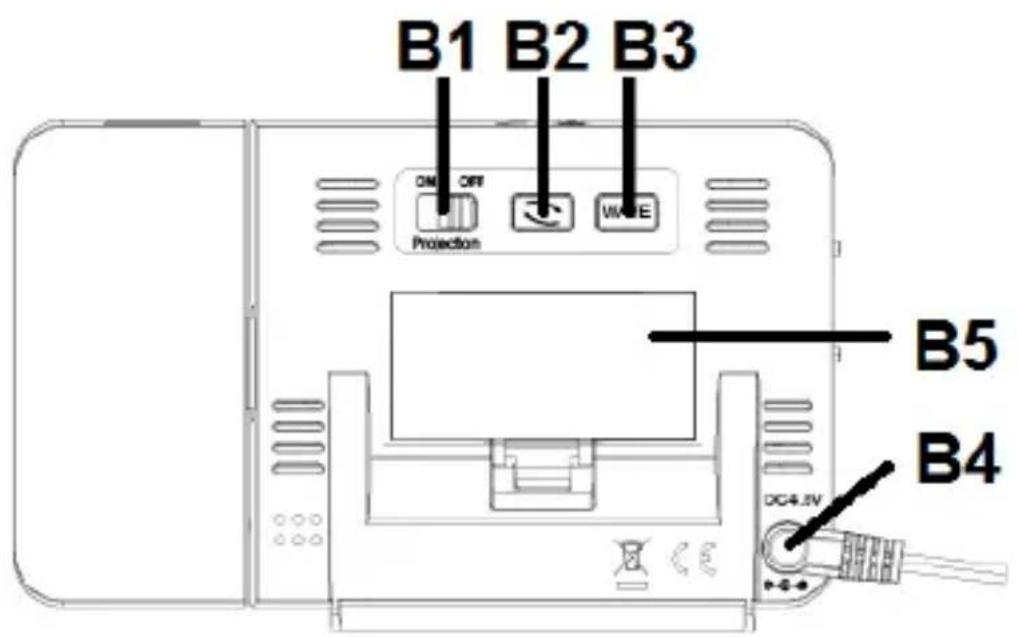

Teil B – Hintere Tasten und Stromversorgung

B1: Projektionsschalter (ON/OFF)

B2: Projektionsrotationstaste

B3: "Wave" Taste

B4: Stromanschluss

B5: Batteriefach

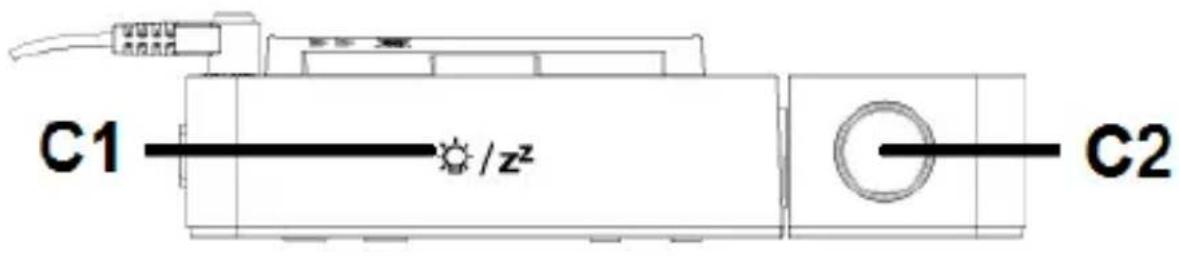

Teil C – Obere Taste

C2: Projektionsfenster

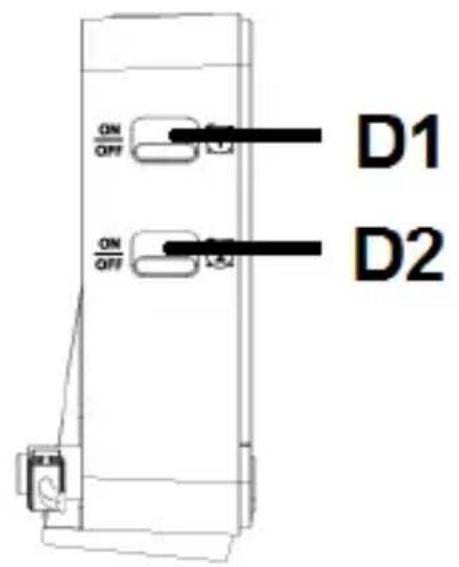

Teil D – seitliche Taste

D1: Alarm 1 On/Off Schalter

D2: Alarm 2 On/Off Schalter

Funktionen:

▶ Funkgesteuerte DCF77-Uhr
▶ 12/24 Stunden Zeitformat
▶ Zeitzoneneinstellungen (± 12h)
▶ Manuelle Zeiteinstellung

▶ Projektion der Uhrzeit
▶ Datums- und Wochentagsanzeige (7 Sprachen)
▶ Temperatur alternativ in °C oder °F
▶ Alarm und automatische Snooze-Funktion
▶ Innenmessbereich: -9.9°C \~ 49.9°C
▶ Stromversorgung: DC-Netzteil (enthalten), 2 x Batterie 1.5V “AAA” LR03 (nicht enthalten)

Umwelteinflüsse auf Funkempfang

Die Uhr empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt sein:

• lange Übertragungswege
• naheliegende Berge und Täler
• nahe Autobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.
• nahe Baustellen
• inmitten hoher Gebäude
• in Betonbauten
• nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer Gegenstände
• in bewegten Fahrzeugen

Platzieren Sie die Uhr an einem Ort mit optimalem Empfang, z.B. in der Nähe von Fenstern und entfernt zu metallischen oder elektrischen Gegenständen.

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
• Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
• Setzen Sie das Gerät nicht hohen Temperaturen, direktem Sonnenlicht, Staub und Feuchtigkeit aus.
  • Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien.
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

- Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.

• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz.
• Mischen Sie niemals alte und neue Batterien.
• Entfernen Sie erschöpfte Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobjekten auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck!

Hinweispflicht nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll.

Wenn Batterien in die Umwelt gelangen, können diese Umwelt- und Gesundheitsschäden zur

Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und Sammelstellen zurückgeben. Sie sind als Verbraucher zur Rückgabe von Altbatterien gesetzlich verpflichtet!

Hinweispflicht nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder

umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfallsammelstelle.

Inbetriebnahme

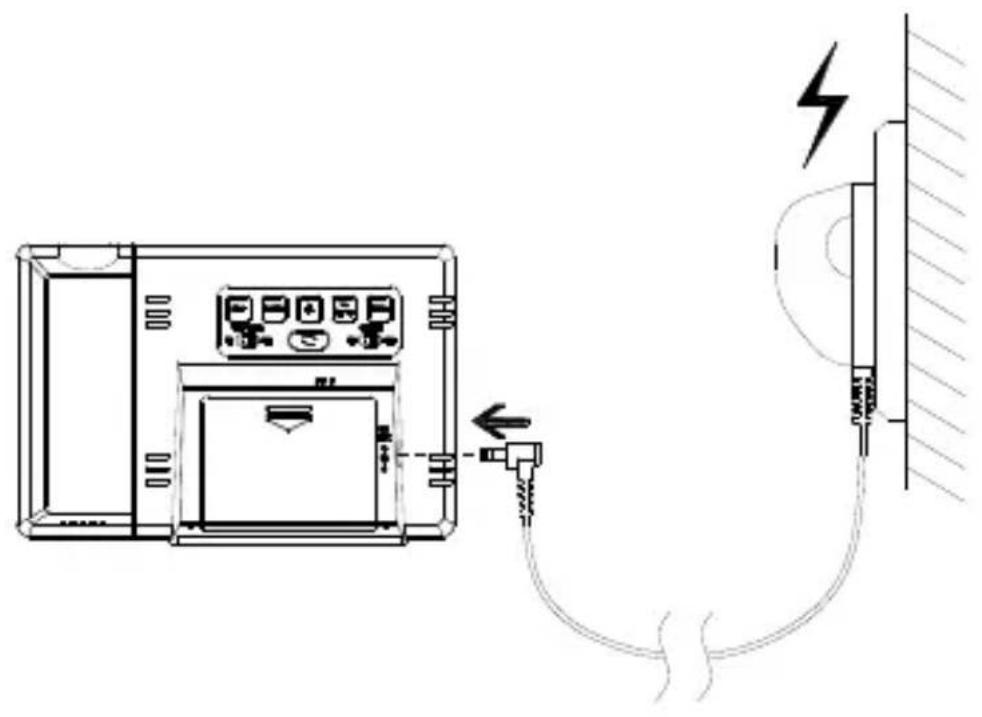

▶ Verbinden Sie das enthaltende Netzteil mit einer Haushaltssteckdose und der Rückseite der Uhr
▶ Alternativ können Sie Batterien nutzen, öffnen Sie hierfür die Abdeckung des Batteriefachs.

▶ Legen Sie 2 x AAA Batterien unter Berücksichtigung der richtigen Polarität [“+” und “−” Markierungen] ein.
▶ Beim Einlegen der Batterien blinken alle Symbole für 3 Sekunden auf der Anzeige auf, ein Klingelton ist zu hören und die Uhr zeigt die Innentemperatur an.
▶ Die Uhr wechselt in den Empfangsmodus für das Funkzeitsignal.

Projektionsfunktion:

▶ Eine dauerhafte Projektion ist nur bei Verwendung des Netzteils möglich
▶ Drücken Sie während des Netzbetriebs die "SNOOZE/LIGHT" Taste um zwischen hoher, geringer oder keiner Helligkeit der Hintergrundbeleuchtung zu wählen. Die Projektion wird dauerhaft angezeigt, außer wenn der Projektionsschalter auf die "OFF" Position gestellt wird.

▶ Drücken Sie die Projektionsrotationstaste “ ∽” (auf der Rückseite), um die Projektion zu drehen.

Hintergrundbeleuchtung und Projektionsfunktion

Batteriebetrieb

Drücken Sie die "SNOOZE/LIGHT" Taste um die Hintergrundbeleuchtung und die Projektion für 8 Sekunden zu aktivieren (mit Projektionsschalter auf der "ON" Position)

DC-Netzbetrieb

Drücken Sie während des Netzbetriebs die "SNOOZE/LIGHT" Taste um zwischen hoher, geringer oder keiner Helligkeit der Hintergrundbeleuchtung zu wählen. Die Projektion wird dauerhaft angezeigt, außer wenn die Projektionsschalter auf die "OFF" Position gestellt wird.

▶ Die Projektionsreichweite beträgt 2 Meter.

Empfang des Funksignals

▶ Nach dem Einlegen der Batterien oder nach einem Neustart beginnt die Uhr automatisch nach dem DCF77-Funksignal zu suchen. Das Funkmast-Symbol blinkt auf.

Um 1:00, 2:00 und 3:00 Uhr beginnt die Uhr automatisch das DCF77-Funksignal zu suchen und die Uhrzeit zu synchronisieren. Sollte die Synchronisation der Zeitdaten fehlschlagen (das

DE10

Funkmast-Symbol verschwindet), wird die Uhr automatisch zur nächsten vollen Stunde eine weitere Synchronisation starten. Dieser Prozess wird automatisch bis zu 5 Mal wiederholt.

▶ Halten Sie die “WAVE” Taste für 2 Sekunden gedrückt um die manuelle Signalsuche zu beginnen. Die Signalsuche wird nach 7 Minuten ohne Signalempfang beendet (das Funkmast-Symbol verschwindet) und ein weiterer Versuch wird zur nächsten vollen Stunde durchgeführt.

▶ Drücken Sie die "WAVE" Taste während der Signalsuche um diese zu beenden.

Hinweise:

Ein blinkendes Funkmast-Symbol signalisiert eine aktive DCF77 Empfangssuche.
Ein dauerhaft aufleuchtendes Funkmast-Symbol bedeutet, dass das DCF-Funksignal erfolgreich empfangen wurde.
▶ Eine Mindestentfernung von 2,5 Metern zu allen möglichen Störquellen wird empfohlen, wie z.B. von Fernsehgeräten und Computerbildschirmen.

Der Funkempfang ist schwächer in Innenräumen mit Betonwänden. In solchen Umgebungen sollte die Uhr in der Nähe eines Fensters aufgestellt werden.
▶ Während des Empfangs des Funksignals sind nur die "SNOOZE" und die "WAVE" Taste nutzbar, und andere Tasten sind funktionslos. Drücken Sie die "WAVE" Taste, um den Empfang zu beenden und den Zugriff auf andere Funktionen wieder freizugeben.

Manuelle Zeiteinstellung

▶ Halten Sie die “TIME” Taste für 2 Sekunden gedrückt und die 12/24 Stundenanzeige blinkt. Drücken Sie die “+” und die “-” Tasten um die 12 oder 24 Stundenanzeige auszuwählen.
▶ Drücken Sie die “ TIME” Taste um die Einstellung zu bestätigen und die Zeitzone blinkt. Drücken Sie die “+” und die “-” Tasten um die Zeitzone (-12 bis +12) einzustellen. Für Deutschland wird die Zeitzone 0 und für Großbritannien wird die Zeitzone -1 genutzt.
▶ Drücken Sie die “ TIME ” Taste um die Einstellung zu bestätigen und die Stundenanzeige blinkt. Drücken

sie die “+” und die “-” Tasten um die Stunde einzustellen.

▶ Drücken Sie die “TIME” Taste um die Einstellung zu bestätigen und die Minutenanzeige blinkt. Drücken Sie die “+” und die “-” Tasten um die Minuten einzustellen.
▶ Drücken Sie die “TIME” Taste um die Einstellung zu bestätigen und die Datums- und Monatsanzeigen blinken. Drücken Sie die “+” und die “-” Tasten um eine Anzeige aus Monat/Datum oder Datum/Monat zu wählen.
▶ Drücken Sie die “TIME” Taste um die Einstellung zu bestätigen und die Jahresanzeige 2015 blinkt. Drücken Sie die “+” und die “-” Tasten um das Jahr einzustellen.
▶ Drücken Sie die “TIME” Taste um die Einstellung zu bestätigen und die Monatsanzeige blinkt. Drücken Sie die “+” und die “-” Taste um den Monat einzustellen.
▶ Drücken Sie die “ TIME ” Taste um die Einstellung zu bestätigen und die Datumsanzeige blinkt. Drücken Sie die “+” und die “-” Tasten um das Datum

einzustellen.

▶ Drücken Sie die “ TIME” Taste um die Einstellung zu bestätigen und die Sprache für den Wochentag blinkt. Drücken Sie die “+” und die “-” Tasten um eine Sprache auszuwählen:
Deutsch, Englisch, Französisch, Italienisch, Spanisch, Niederländisch, Dänisch

▶ Drücken Sie die “TIME” Taste um die Einstellung zu bestätigen und zu beenden.

Hinweis:

▶ Die Uhr beendet automatisch den Einstellungsmodus und wechselt in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.

Alarmeinstellung:

▶ Schieben Sie den Alarmschalter ① oder auf ② die ON Position. Der LCD wird das Symbol ① oder

entsprechend anzeigen und die Alarmfunktion für

diesen Alarm ist eingeschaltet. Schieben Sie den Alarmschalter wieder auf die OFF Position. Das entsprechende Alarmsymbol wird nicht länger angezeigt und die Alarmfunktion ist ausgeschaltet.

▶ Drücken Sie die "ALARM" Taste um die Alarmzeit anzuzeigen.
▶ Halten Sie die “ALARM” Taste für 2 Sekunden gedrückt und die Stunde der Alarmzeit blinkt. Drücken Sie die “+” und die “-” Taste um die Alarmstunde einzustellen.
▶ Drücken Sie die “ALARM” Taste, um die Einstellung zu bestätigen und die Minute der Alarmzeit ① blinkt. Drücken Sie die “+” und die “-” Taste um die Alarmminute einzustellen.
▶ Drücken Sie die “ALARM” Taste, um die Einstellung zu bestätigen und die Stunde der Alarmzeit ② blinkt. Drücken Sie die “+” und die “-” Taste um die Alarmstunde einzustellen.
▶ Drücken Sie die “ALARM” Taste, um die Einstellung zu bestätigen und die Minute der Alarmzeit ②

blinkt. Drücken Sie die “+” und die “-” Taste um die Alarmminute einzustellen.

▶ Drücken Sie die “ALARM” Taste um die Einstellung zu bestätigen und zu beenden.

Hinweis:

▶ Die Uhr beendet automatisch den Einstellungsmodus und wechselt in den normalen Zeitanzeigemodus, wenn innerhalb von 20 Sekunden keine Taste gedrückt wird.
Der Alarmton ist für 2 Minuten zu hören, wenn keine Taste zum Beenden gedrückt wird. In diesem Fall wird der Alarm nach 24 Stunden automatisch wiederholt.
▶ Der ansteigende Alarmton (Crescendo) wechselt die Lautstärke viermal während der Alarm zu hören ist.

Alarmton ausschalten

▶ Drücken Sie jede Taste außer der "SNOOZE" Taste um den Alarm zu beenden. Der Alarm muss nicht neu aktiviert werden und die letzte eingestellte Alarmzeit wird beibehalten.

Schlummerfunktion

▶ Drücken Sie die “SNOOZE” Taste und der Alarmton wechselt in die Schlummerfunktion. Die Schlummerfunktion ist nun eingeschaltet und das

Alarmsymbol ① oder blinkt entsprechend

auf der Anzeige. Der Alarmton ist erneut zu hören, wenn die eingestellte Schlummerzeit abgelaufen ist.

Wechsel zwischen °C und °F

▶ Drücken Sie die “-” Taste um zwischen den Temperatureinheiten °C und °F zu wechseln.

TECHNISCHE DATEN

Versorgungsspannung: 2.5\~3.3V

Netzteil: 4.5V150mA

Kalender-Bereich: 2000-1-1\~2099-12-31

Zeitzone: -12\~12Hr

Projektionsreichweite:: 1.0\~2.0 Meter

Innentemperaturmessbereich:

-9.9\~50°C/14.2\~122°F

Temperaturafluösung: 0.1 °C/°F

Temperaturgenauigkeit:

$$ 0 ^ {\circ} \mathrm{C} \sim 4 0 ^ {\circ} \mathrm{C}: \quad \pm 1 ^ {\circ} \mathrm{C} $$

$$ - 9. 9 ^ {\circ} \mathrm{C} \sim - 0 ^ {\circ} \mathrm{C}, 4 0 ^ {\circ} \mathrm{C} \sim 5 0 ^ {\circ} \mathrm{C}: \quad \pm 2 ^ {\circ} \mathrm{C} $$
