BEDIENUNGSANLEITUNG EIT-7422 DD B EDESA

DE - Reinigung des Fettfilters

DIESES PRODUKT IST ALS HAUSHALTSGERÄT GEDACHT. FÜR SCHADEN AN SACHEN ODER PERSONEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURÜCKZUFÜHREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklärt hiermit, dass dieses Produkt allen wesentlichen Auflagen der EGNiederspannungsrichtlinie 2014/35/EU bzw. Der EMV-Richtlinie 2014/30/EU entspricht.

VORSICHTSMASSNAHMEN

- Achtung: Informieren Sie sich über örtlichen Vorschriften zur Rauchabführung. Schließen Sie die Abzugshaube nicht an einen Rauch-, Lüftungs- oder Warmluftkanal an. Lassen Sie sich von der Ortsbehörde bestätigen, dass die Umgebungsbelüftung angemessen ist. Stellen Sie sicher, dass der durch Umgebungsgeräte erzeugte Unterdruck 4 Pa (0,04 mbar) nicht übersteigt. Bei gleichzeitiger Nutzung einer Küchen-Dunstabzugshaube und Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine angemessene Belüftung des Raumes vorgesehen werden. Die abgeführte Luft darf nicht durch Abluftkanäle geleitet werden, die für die Abführung von Rauch aus Geräten verwendet werden, die mit Gas oder anderen Brennstoffen betrieben werden. Es sind die gesetzlichen Bestimmungen hinsichtlich der Luftabführung zu beachten.

- Achtung: Im Falle einer elektrostatisch Entladung (z. B. Blitzeinschlag) kann es zu einem Ausfall der Abzugshaube kommen. Dadurch besteht nicht die Gefahr einer Beschädigung. Schalten Sie die Stromversorgung der Abzugshaube ab und schalten Sie sie nach einigen Minuten wieder an.

- Um Funktionsstörungen zu vermeiden sollte

der Metallfilter regelmäßig gereinigt werden. Behalten Sie Kochgefäße, die heißes Öl enthalten immer im Auge und flambieren Sie keine Lebensmittel unter der Abzugshaube. Benutzen Sie die Abzugshaube nicht, wenn Sie Schäden oder Mängel aufweist. Nehmen Sie Kontakt mit Ihrem Vertreter vor Ort oder einem autorisierten Fachhändler auf.

• Während des Betriebs sind magnetisierbare Gegenstände wie Kreditkarten- Disketten-Taschenrechner usw. Fern zu halten.
• Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heiß

diewerden.

• Beim Kochen mit Töpfen Antihaftbeschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine oder zwei Minuten zu beschränken.
• Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe beginnen um dann, unter häufigem Rühren, auf höhere Stufen zu schalten.
• Nach dem Gebrauch über die vorgesehene Vorrichtung ausschalten (Verminderung bis auf "0"), ohne sich auf den Topfsensor zu verlassen.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden.
• Das Kochfeld darf nicht mit Dampf gereinigt werden.
• Das Gerät und seine zugänglichen Teile können während des Betriebes heiß werden. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.
• Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.
• Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten, körperlichen oder psychischen Fähigkeiten oder

eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.

• In Abwesenheit mit Fett oder Öl zu braten kann gefährlich sein, weil Brände entstehen können. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät vielmehr aus und decken Sie die Flammen dann beispielsweise mit einem Deckel oder einem Betttuch ab.
• Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
• Unbeaufsichtigtes Kochen auf dem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen.
• Brandgefahr: auf den Kochfeldern kein Elemente lagern.
• Nur vom Hersteller des Kochger entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfällen führen.

Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung der Anweisungen des vorliegenden Handbuchs und der gültigen Sicherheitsvorschriften für die ordnungsgemäße Handhabung des Geräts entstanden sind.

- Man behält sich das Recht vor, das Gerät oder das vorliegende Handbuch ohne vorherige Ankündigung abzuändern.

Setzen Sie sich mit unserem Vertreter vor Ort in Verbindung, wenn Sie technische Unterstützung oder zusätzliche Informationen zu unseren Produkten benötigen.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen.

ARBEITSWEISE (Abb. 11)

Es beruht auf den elektromagnetischen Eigenschaften des Großteils der Kochgefässe. Der Stromkreis steuert den Betrieb der Drosselspule (Induktor), die ein Magnetfeld aufbaut.
Die Wärme wird vom Topf selbst an die Speise übertragen. Der Kochvorgang vollzieht sich wie unten beschrieben.

- minimaler Verlust (hoher Wirkungsgrad)

• das Wegnehmen des Topfes (es genügt das Anheben) führt zur Unterbrechung des Systems.
• das elektronische System erlaubt größte Flexibilität und Genauigkeit in der Regulierung.

1 Gefäße
2 Induktionsstrom
3 Magnetfeld
4 Induktor
5 Stromkreis
6 Stromzufuhr

Anweisungen für den Benutzer (Abb. 13)

Symbol Beschreibung
A	Zonenwahltaste
B	Kindersicherungstaste
C	ON/OFF-Taste
D	Boost-Taste/Warmhaltetaste
E	Timer-Taste/Pausetaste (für Induktionskochfeld)
F	Steuertaste für Leistung/Timer (verringern)
G Steuertaste für Leistung/Timer (erhöhen)
H Funkstaste für die Erinnerung zum Filterwechsel
I Abschaltverzögerungstaste
J Auto-Kombinationsmodustaste

Stromverbrauch

Kochzone Maximale Leistung (220-240 V~ 50/60 Hz)
[VW65Z]	1500/2000 W (Booster)
[HOAH8]	2000/2800 W (Booster)
Dunstabzugshaube 135 W
	1500/2000 W (Booster)
	2000/2800 W (Booster)
Nennleistung gesamt	7335 W

Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführt werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Einen Kochvorgang beginnen

- + B ⚫ ♀

1. Halten Sie die ON/OFF-Taste ^b Sekunden lang gedrückt. Nach dem Einschalten ertönt ein einmaliger Signalton und alle Anzeigen zeigen „-“ an, was bedeutet, dass das Induktionskochfeld in den Standby-Modus übergegangen ist.

2. Stellen Sie einen geeigneten Topf auf die Kochzone, die Sie verwenden möchten.

3. Achten Sie darauf, dass der Boden des Topfes und die Oberfläche der Kochzone sauber und trocken sind.

4. Wählen Sie entsprechend der Kochzone, auf die der Topf gestellt wurde, eine entsprechende Zone durch Drücken der Taste „“ aus. Das ausgewählte Symbol 0. leuchtet dauerhaft.

5. Wählen Sie die Leistungsstufe durch Drücken der Taste (G) oder der Taste (F).

6. Zu Beginn wird die Leistungsstufe 5 eingestellt. Durch Drücken der Taste (G) +werden die Leistungsstufen von 5 bis 9 in numerischer Reihenfolge aufwärts durchlaufen. Durch Drücken der Taste (F) -wird

die Leistungsstufe direkt von 9 auf 0 gestellt.

- Wenn Sie nicht innerhalb von einer Minute eine Leistungsstufe wählen, schaltet sich das Induktionskochfeld automatisch ab. Beginnen Sie in diesem Fall mit Schritt 1. - Sie können die Leistungsstufe jederzeit während des Kochvorgangs ändern.

Wenn auf der Anzeige ≥2 ≤ abwechselnd mit der Leistungsstufe erscheint

Dies bedeutet:

- Sie haben keinen Topf auf die entsprechende Kochzone gestellt, - der von Ihnen verwendete Topf ist nicht für das Induktionskochen geeignet oder - der Topf ist zu klein oder nicht mittig auf der Kochzone platziert.

Eine Erwärmung findet nur statt, wenn sich ein geeigneter Topf auf der Kochzone befindet.

Wenn kein geeigneter Topf auf die Kochzone gestellt wird oder keine weitere Eingabe erfolgt, schaltet sich die Anzeige nach einer Minute automatisch ab.

Zum Beenden des Kochvorgangs

1. Berühren Sie die Zonenauswahltaste (A) ■ ■ für die Zone, die Sie ausschalten möchten.
2. Drücken Sie die (F)-Taste—um die Leistungsstufe auf „0“ zu senken und die Hitzezufuhr wird gestoppt.
3. Achten Sie auf die Leuchte „H“ für heiße Oberflächen, die anzeigt, welche Kochzone zu heiß zum Berühren ist. Sie erlischt, sobald die Oberfläche auf eine sichere Temperatur abgekühlt ist. Sie kann auch zum Energiesparen genutzt werden, wenn Sie weitere Töpfe auf dem noch heißen Kochfeld erhitzen möchten.

Verwendung der Boost-Funktion

Aktivieren der Boost-Funktion

1. Wählen Sie die gewünschte Kochzone durch Berühren der Zonenwahltaste (A) ans.
2. Wenn Sie die Boost-Steuertaste (D) B betätigen, erscheint „P“ auf der Zonenanzeige und die Leistung wird auf „Max“ eingestellt.

Ausschalten der Boost-Funktion

1. Berühren Sie die Zonenauswahltaste (A) ■■ für die Zone, die Sie ausschalten möchten.
2. Berühren Sie die Taste (F) —, um die Boost-Funktion auszuschalten und die Kochzone wird wieder auf die Leistungsstufe 9 gestellt.

- Diese Funktion ist für alle Kochzonen verfügbar.

- Nach 5 Minuten wird die Kochzone auf Leistungsstufe 9 zurückgestellt.

Verwendung der Warmhaltefunktion

1. Betätigen Sie die Zonenwahltaste der Zone, die Sie warmhalten möchten. Die Anzeige neben der Taste beginnt zu blinken.
2. Halten Sie die Taste (D) „B“ 3 Sekunden lang gedrückt, bis auf der Zonenanzeige „“ erscheint.
3. Zum Ausschalten der Warmhaltefunktion, wählen Sie die entsprechende Kochzone aus und halten Sie die Taste (D) „B 3 Sekunden lang gedrückt. Dadurch wird die Kochzone abgeschaltet.

Verwendung der Pause-Funktion

Wiederaufnahme des Kochvorgangs, wenn Sie diesen unterbrechen möchten.

1. Halten Sie während das Kochfeld im Betrieb ist die Pause-Taste (E) 3 Sekunden lang gedrückt. Alle Kochzonen werden abgeschaltet und auf der LED-Anzeige erscheint das Symbol „=“.

2. Halten Sie die Pause-Taste (E) erneut 3 Sekunden lang gedrückt und alle Einstellungen werden auf den vorherigen Zustand zurückgesetzt.

Verwendung der Kindersicherung

- Sie können die Bedientasten sperren, um eine unbeabsichtigte Betätigung zu vermeiden (z. B. ein versehentliches Einschalten der Kochzonen durch Kinder).

- Wenn die Bedienelemente gesperrt sind, sind alle Bedienelemente außer dem OFF-Bedienelement deaktiviert.

Sperrung der Bedienelemente

Halten Sie die Sperrtaste 3 Sekunden lang gedrückt. Auf der Timer-Anzeige erscheint „Lo“.

Entsperrung der Bedienelemente

1. Vergewissern Sie sich, dass das Induktionskochfeld eingeschaltet ist

2. Halten Sie die Sperrtaste 3 Sekunden lang gedrückt.

3. Sie können das Induktionskochfeld jetzt verwenden.

Wenn das Kochfeld gesperrt ist, sind alle Bedienelemente außer OFF deaktiviert. Sie können das Kochfeld im Notfall immer mit dem OFF-Bedienelement ausschalten, müssen es aber beim nächsten Vorgang zuerst entsperren.

Überhitzungsschutz

Der eingebaute Temperatursensor kann die Temperatur im Inneren des Induktionskochfeldes überwachen. Wird eine zu hohe Temperatur gemessen, schaltet sich das Induktionskochfeld automatisch ab.

Erkennung kleiner Gegenstände

Wenn ein Topf mit ungeeigneter Größe oder ein nicht magnetischer Topf (z. B. Aluminium) bzw. ein anderer kleiner Gegenstand (z. B. Messer, Gabel, Schlüssel) auf dem Kochfeld abgestellt wird, wechselt das Kochfeld nach einer Minute automatisch in den Standby-Modus. Der Lüfter kühlt das Induktionskochfeld noch eine Minute lang weiter ab.

Automatische Abschaltung

Die automatische Abschaltung ist eine Schutzfunktion für Ihr Induktionskochfeld. Sie schaltet das Kochfeld automatisch ab, wenn Sie es nach dem Kochvorgang nicht selbst tun. Die Standardbetriebszeiten für die verschiedenen Leistungsstufen sind in der folgenden Tabelle aufgeführt:

Leistungsstufe 1~3 4~6 7~8 9
Standardbetriebszeit (Min.)	360	180	120	90

Wird ein Topf entfernt, kann das Induktionskochfeld sofort die Erwärmung beenden und das Kochfeld schaltet sich nach 2 Minuten automatisch ab.

Personen mit einem Herzschrittmacher sollten vor der Verwendung dieses Geräts einen Arzt zu Rate ziehen.

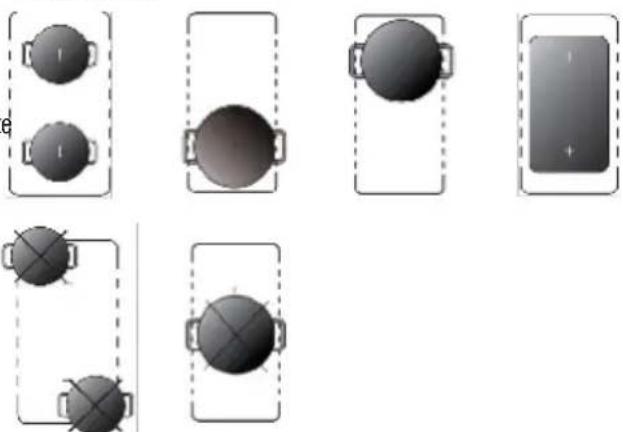

FLEXIBLER BEREICH

- Dieser Bereich kann je nach Kochbedarf jederzeit als Einzelzone genutzt werden.

- Der flexible Bereich besteht aus zwei unabhängigen Induktoren, die separat gesteuert werden können. Wird im Betrieb als Einzelzone ein Topf von einer Zone in eine andere Zone des flexiblen Bereichs verschoben, wird die Leistungsstufe der Zone, in der der Topf ursprünglich platziert war, beibehalten, und die Zone, die nicht vom Topf bedeckt ist, wird automatisch abgeschaltet.

Wichtig: Achten Sie darauf, dass Sie die Kochgefäße mittig auf die Einzelkochzone stellen. Ideal ist ein ovaler oder rechteckiger Kochtopf oder eine Stielkasserolle. Beispiele für gute bzw. schlechte

Topfplatzierung:

1. Zur Aktivierung des flexiblen Bereichs als große Einzelzone, halten Sie die Zonenauswahltasten und gleichzeitig drei Sekunden lang gedrückt, um den Bereich auf der linken Seite zu aktivieren, oder halten Sie die Zonenauswahltasten und drei Sekunden lang gedrückt, um den Bereich auf der rechten Seite zu aktivieren.

2. Die flexible Zonenanzeige über der Leistungsstufenanzeige leuchtet auf.

■:□ - 99 + □:□ B Ⓘ i △ ■:9 ? 9:□

1. Wird der Topf vom vorderen in den hinteren Bereich (oder umgekehrt) verschoben, erkennt der flexible Bereich die neue Position automatisch und behält die Leistungsstufe bei.

2. Um den flexiblen Bereich zu deaktivieren, halten Sie die Zonenauswahltasten und bei Sekunden gedrückt, um den Bereich auf der linken Seite zu deaktivieren, oder halten Sie die Zonenauswahltasten und bei Sekunden lang gedrückt, um den Bereich auf der rechten Seite zu deaktivieren.

Verwendung des Timers

Der Timer kann auf zwei verschiedene Arten und Weisen genutzt werden:

- Sie können ihn als Minutenzähler verwenden. In diesem Modus werden nach Ablauf der eingestellten Zeit keine Kochzonen abgeschaltet.

- Sie können den Timer so einstellen, dass nach Ablauf der eingestellten Zeit eine Kochzone abgeschaltet wird.

- Sie können den Timer auf bis zu 99 Minuten einstellen.

Verwendung des Timers als Minutenzähler

Falls Sie keine Kochzone ausgewählt haben:

1. Vergewissern Sie sich, dass das Kochfeld eingeschaltet ist. Hinweis: Sie können den Minutenzähler auch verwenden, wenn Sie keine Kochzone ausgewählt haben.

2. Betätigen Sie die Timer-Taste (E) ^G . Auf der Minutenzähler-Anzeige blinkt „10“ und Sie können den Timer einstellen.

3. Stellen Sie die Zeit ein, indem Sie das Bedienelement „-“ oder „+“ des Timers betätigen.

Hinweis: Betätigen Sie das „-“- oder „+“-Bedienelement des Timers einmal, um ihn jeweils um 1 Minute zu verlängern oder zu verkürzen.

Halten Sie das „-“- oder „+“-Bedienelement des Timers gedrückt, um ihn jeweils um 10 Minuten zu verlängern oder zu verkürzen. Durch gleichzeitiges Betätigen von „-“ und „+“ wird der Timer abgebrochen und die Timer-Anzeige schaltet sich ab.

1. Sobald die Zeit eingestellt ist, beginnt der Countdown sofort. Die verbleibende Zeit erscheint auf der Anzeige.
2. Bei 30 verbleibenden Sekunden ertönt ein Piepton und die Timer-Anzeige schaltet sich aus, wenn die eingestellte Zeit abgelaufen ist.

Einstellen des Timers zum Ausschalten einer oder mehrerer Kochzonen

Zur Einstellung für eine Kochzone:

1. Wählen Sie die gewünschte, im Betrieb befindliche Kochzone durch Berühren der Zonenwahltaste (A) aus.
2. Betätigen Sie die Timer-Taste (E) ^® Die Timer-Anzeige blinkt und Sie können den Timer einstellen.
3. Mit den „+“- und „-“-Tasten können Sie eine Zeit von 1 bis 99 Minuten festlegen.

Hinweis: Betätigen Sie das „-“- oder „+“-Bedienelement des Timers einmal, um ihn jeweils um 1 Minute zu verlängern oder zu verkürzen.

Halten Sie das „-“- oder „+“-Bedienelement des Timers gedrückt, um ihn jeweils um 10 Minuten zu verlängern oder zu verkürzen.

Durch gleichzeitiges Betätigen von „-“ und „+“ wird der Timer abgebrochen und die Timer-Anzeige schaltet sich ab.

1. Sobald die Zeit eingestellt ist, beginnt der Countdown sofort. Auf dem Display wird die verbleibende Zeit angezeigt und die Timer-Anzeige blinkt 5 Sekunden lang.

HINWEIS: Der rote Punkt neben der Leistungsanzeige leuchtet auf, um anzuzeigen, dass die Zone ausgewählt ist.

$$ \delta_ {*} $$

1. Nach Ablauf des Kochtimers schaltet sich die entsprechende Kochzone automatisch ab. Alle anderen Kochzonen, die zuvor eingeschaltet wurden, bleiben in Betrieb.
2. Wird der Timer sowohl als Minutenzähler als auch zum Abschalten von Zonen verwendet, wird auf dem Display vorrangig die verbleibende Zeit des Minutenzählers angezeigt. Betätigen Sie die Zonenauswahltaste, um die verbleibende Zeit bis zur Abschaltung anzuzeigen.

Verwendung der Dunstabzugshaube

1. Halten Sie die ON/OFF-Taste (C) 3 Sekunden lang gedrückt. Nach dem Einschalten ertönt ein Piepton und auf allen Displays erscheint „-“ zur Angabe, dass die Dunstabzugshaube in den Standby-Modus gewechselt ist.

1. Wählen Sie die Leistungsstufe durch Drücken der „+“-Taste (G) + oder der „-“-Taste (F) -

2. Die Leistungsstufe wird zunächst auf 0 eingestellt. Durch Betätigen der „+“-Taste (G) + werden die Leistungsstufen in numerischer Reihenfolge (0, 1, 2, 3, 4, 5 bis P) durchlaufen.

3. Wenn Sie nicht innerhalb von einer Minute eine Leistungsstufe auswählen, schaltet sich die Dunstabzugshaube automatisch ab. Beginnen Sie in diesem Fall mit Schritt 1.

4. Sie können die Einstellung jederzeit während des Kochvorgangs ändern.

Verwendung der Erinnerungsfunktion für den Filterwechsel

Nach dem Ende jedes Betriebsvorgangs erfasst der Steuerchip die Betriebszeit und rechnet sie zusammen.

Sobald die Gesamtbetriebszeit der Dunstabzugshaube mehr als 50 Stunden beträgt, wird die Erinnerungsfunktion für den Filterwechsel aktiviert. Auf der digitalen Anzeige erscheinen zwei horizontale Balken (wobei das Gerät jedoch weiterhin funktioniert und die zwei horizontalen Balken abwechselnd mit der Geschwindigkeit angezeigt werden), die Lampen leuchten auf und beginnen kontinuierlich rot zu blinken, bis der Benutzer die Taste der Filterwechsel-Erinnerungsfunktion (H) zurückt. Auf der Anzeige werden dann nicht mehr die beiden horizontalen Balken angezeigt und sie kehrt in den Normalzustand zurück. Die auf dem Steuerchip gespeicherte Gesamtbetriebszeit wird zurückgesetzt und die Erfassung beginnt von vorne.

Verwendung der Abschaltverzögerung

1. Wenn der Abzug eingeschaltet ist und die Funktionstaste für die verzögerte Abschaltung (I) gedrückt wird, blinkt das Symbol, das Display zeigt die aktuelle Lüfterstufe und die Anzeige für die verzögerte Abschaltfunktion leuchtet auf.
2. Die gewählte Stufe wird 5 Minuten lang beibehalten, bevor sie auf die nächst niedrigere Stufe eingestellt wird. Diese Stufe wird zwei Minuten lang beibehalten und dann weiter heruntergesetzt. Dieser Vorgang wird alle zwei Minuten wiederholt, es sei denn, die Stufe ist bereits auf 1 eingestellt. In diesem Fall schaltet sich die Abzugshaube aus.
3. Halten Sie die Funktionstaste für die Abschaltverzögerung (I) drei Sekunden lang gedrückt, um die Abschaltverzögerung abzubrechen.
4. Wird während des Einschaltens oder Betriebs des Abschaltverzögerungsmodus die Geschwindigkeit durch Betätigen der Taste (G) – oder (F) eingestellt, wird der Vorgang wie zuletzt eingestellt wiederholt.

Verwendung des Auto-Kombinationsmodus

1. Halten Sie, während sich das Gerät in Betrieb befindet, die Tasten (G) und (F) gleichzeitig 3 Sekunden lang gedrückt.
2. Nach 3 Sekunden erscheint „A“ auf der digitalen Anzeige der Dunstabzugshaube und sie blinkt 5 Sekunden lang. Nach 5 Sekunden hört die digitale Anzeige der Dunstabzugshaube auf zu blinken. Zu diesem Zeitpunkt wechselt die Dunstabzugshaube in den AUTO-Modus und die Geschwindigkeit der Dunstabzugshaube wird entsprechend dem Betriebsstatus des Induktionskochfelds automatisch eingestellt. Auf der Anzeige wird weiterhin „A“ und nicht die anderen Geschwindigkeiten angezeigt.

Geschwindigkeit der Abzugshaube	Leistungsstufe des Kochfelds
Geschwindigkeit 1 Diese	Geschwindigkeit wird eingestellt, wenn nicht mehr als zwei Kochzonen in Gebrauch sind und die kombinierte Leistung 8 oder weniger beträgt. Zum Beispiel, wenn Zone 1 auf 2 und Zone 2 auf 5 eingestellt ist.
Geschwindigkeit 3 Diese	Geschwindigkeit wird eingestellt, wenn nicht mehr als drei Kochzonen in Gebrauch sind und die kombinierte Leistung zwischen 9 und 24 beträgt. Zum Beispiel, wenn Zone 1 auf 7, Zone 2 auf 6 und Zone 3 auf Boost (10) eingestellt ist.
Geschwindigkeit 5 Diese	Geschwindigkeit wird eingestellt, wenn die Leistungsstufen der verschiedenen Kochzonen über 24 liegen oder alle Kochzonen eingeschaltet sind und die Leistungsstufen zusammen unter 35 liegen.
Geschwindigkeit P – Boost	Diese Geschwindigkeit wird eingestellt, wenn alle vier Kochzonen in Gebrauch sind und die kombinierte Leistung mehr als 35 beträgt. Zum Beispiel, wenn Zone 1 auf 9, Zone 2 auf 9, Zone 3 auf 9 und Zone 4 auf Boost (10) eingestellt ist.

Verlassen des Auto-Kombinationsmodus

Wenn sich die Dunstabzugshaube im Auto-Modus befindet, halten Sie die Tasten (G) und (F) 3-Sekunden lang gleichzeitig gedrückt. Auf der Anzeige der Dunstabzugshaube erscheint „8“ und sie blinkt 5 Sekunden lang. Nach 5 Sekunden wird auf der Anzeige die derzeitige Geschwindigkeit der Dunstabzugshaube gezeigt und der Auto-Modus wurde erfolgreich abgeschaltet.

Kochgefäße (Abb. 14)

• Wird ein Magnet, der an den Boden eines Gefäßes angenähert wird, von diesen angezogen, so ist diez ein zum Induktionskochen geeigneter Topf.
• Vorziehen von Kochgefäßen, die auch für das Induktionskochen ausgewiesen sind,
• und von Kochgefäßen mit flachem und dickem Boden.
• Ein Topf oder eine Pfanne mit demselben Durchmesser wie die Kochzone erlaubt eine maximale Nutzung der verfügbaren Leistung.
• ein kleinerer Topf verringert die Leistung, verursacht aber keinen Energieverlust. Es wird trotzdem vom Gebrauch von Gefäßen abgeraten, deren Durchmesser kleiner als 10 cm ist.
• rostfreien Gefäßen mit mehrfachbeschichtetem Boden oder aus rostfreiem Ferrit, wenn auf dem Boden angegeben ist: per induction.
• Gußeisernen Gefäßen besser mit emailliertem Boden, um Verkratzungen der Glaskeramikfläche zu vermeiden.
• Es wird abgeraten von Gefäßen aus Glas, Keramik, Terracotta, Aluminium, Kupfer oder nicht magnetischem (austenitischem) rostfreiem Stahl.

Instandhaltung (Abb. 15, 7, 8, 9, 10)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochfläche entfernt werden um mögliche Schäden an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Küchenpapier säubern, dann mit klarem Wasser nachspülen und abschließend mit einem Lappen trocken wischen. Keine Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Fettfilter: Um Brandgefahren zu vermeiden, müssen die Filter monatlich oder bei entsprechendem Aufleuchten der Anzeigeleuchte gereinigt werden. Bauen Sie dazu die Filter aus und reinigen Sie sie mit warmem Wasser und einem Reinigungsmittel. Keine Poliermittel verwenden. Bei Benutzung des Geschirrspülers, legen Sie die Filter senkrecht ein, um Ablagerungen fester Rückstände zu verhindern. Aktivkohlefilter: Die Filter müssen alle 3 Monate ersetzt werden. Wichtig: Erhöhen Sie die Reinigungs-/Filterersatzhäufigkeit, wenn die Abzugshaube länger als 2 Stunden täglich in Betrieb ist. Benutzen Sie immer Originalfilter des Herstellers.

Anweisungen für den Installateur Installation (Abb. P1, P2, P3)

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe dürfen nur bei ausgeschaltetem Apparat vorgenommen werden.

Aufstellung (Abb. 1, 2, 3, 4, 5, 6)

Das Gerät ist dafür vorgesehen, in eine Arbeitsfläche, wie in der Abbildung dargestellt, eingefügt zu werden. Die gesamte Fläche des Kochgeräts rundherum mit der im Kit befindlichen Dichtungsmasse versiegeln. Es wird von dem Aufbau über einem Ofen abgeraten sonst gegebenenfalls versichern, - daß der Ofen mit einem wirksamen Kühlsystem ausgestattet ist; - daß auf keinen Fall heiße Luft vom Ofen in Richtung der Fläche aufsteigt; - daß Luftdurchlässe, wie in der Abbildung angegeben, vorgesehen werden.

Elektrischer Anschluß (Abb. 16)

Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitstemperatur verwendet werden. Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50°C über der Raumtemperatur erreichen.

edesa
