303340 - TV-Antenne Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Innenantenne für TV
Marke	Aplic
Modell	303340
Technologie	DVB-T / DVB-T2
Stromversorgung	USB 5V DC (1A)
Stromverbrauch	~33 mA
Verstärkung	Bis zu 25 dB
Frequenzband	470 - 862 MHz (UHF)
Anschlüsse	1x IEC (Antenne), 1x USB-A (Stromversorgung)
LED-Anzeige	Blau (Betrieb)
Betriebstemperatur	0°C bis 40°C
Lieferumfang	Antenne, USB-Netzteil, Bedienungsanleitung
Kompatibilität	DVB-T und DVB-T2
Installation	An Fernseher oder PC über USB anschließen
Ausrichtung	Für besten Empfang anpassen
Verwendung	Nur für Innenräume
Pflege	Mit einem trockenen, weichen Tuch reinigen
Sicherheitshinweise	Nicht öffnen, Feuchtigkeit vermeiden, nicht im Freien verwenden
Recycling	Entspricht WEEE, Ökobeitrag, Sammelstelle
Garantie	Hersteller konsultieren

Häufig gestellte Fragen - 303340 Aplic

Wie schließe ich die Aplic 303340 Antenne an?

Schließen Sie die Antenne über den IEC-Anschluss an Ihren Fernseher an. Verbinden Sie dann das USB-Kabel des Verstärkers mit einem USB-Anschluss Ihres Fernsehers, PCs oder dem mitgelieferten USB-Netzteil. Stellen Sie sicher, dass die blaue POWER-LED leuchtet.

Warum leuchtet die Power-LED nicht?

Überprüfen Sie, ob das USB-Kabel richtig eingesteckt ist und die Stromquelle Strom liefert (USB-Anschluss oder Ladegerät). Die Antenne verbraucht nur 33 mA, daher reicht ein Standard-USB-Anschluss aus. Wenn die LED aus bleibt, versuchen Sie einen anderen USB-Anschluss oder ein anderes Ladegerät.

Was tun, wenn der Sendersuchlauf nichts findet?

Stellen Sie sicher, dass das IEC-Kabel richtig angeschlossen ist. Ändern Sie die Ausrichtung der Antenne und starten Sie einen neuen Suchlauf. Halten Sie die Antenne von anderen elektronischen Geräten fern, die das Signal stören könnten. Besuchen Sie eine Website, um die DVB-T-Signalstärke in Ihrer Region zu überprüfen.

Arbeitet diese Antenne mit UKW-Radio?

Nein, diese Antenne ist ausschließlich für den Empfang von DVB-T und DVB-T2 ausgelegt. Der UKW-Radioempfang wird nicht unterstützt.

Kann ich diese Antenne im Freien verwenden?

Nein, die Antenne ist nur für den Innenbereich bestimmt. Sie ist nicht gegen Feuchtigkeit, Regen oder Schnee geschützt. Verwenden Sie sie ausschließlich an einem trockenen Ort.

Wie reinige ich die Antenne?

Trennen Sie die Antenne vor der Reinigung vom Strom. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Chemikalien oder Flüssigkeiten.

Wie hoch ist der Stromverbrauch der Antenne?

Die Antenne verbraucht etwa 33 mA bei 5V, also eine sehr geringe Leistung. Sie kann über jeden Standard-USB-Anschluss mit Strom versorgt werden.

Ist die Antenne mit DVB-T2 kompatibel?

Ja, diese Antenne ist mit DVB-T- und DVB-T2-Signalen kompatibel. Stellen Sie sicher, dass Ihr Fernseher oder Empfänger diese Standards ebenfalls unterstützt.

Was tun, wenn die Antenne beschädigt ist?

Versuchen Sie nicht, die Antenne selbst zu reparieren. Wenn sie beschädigt ist, kontaktieren Sie den Kundendienst von Aplic. Jede nicht genehmigte Reparatur führt zum Erlöschen der Garantie.

Wie entsorge ich die Antenne am Ende ihrer Lebensdauer?

Werfen Sie die Antenne nicht in den Hausmüll. Bringen Sie sie zu einer WEEE-Sammelstelle (Recyclinghof, Geschäft). Aplic trägt über die Öko-Organisation Ecosystem zum Recycling bei.

BEDIENUNGSANLEITUNG 303340 Aplic

Vielen Dank, dass Sie sich für ein Produkt von Aplic entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• DVB-T Antenne (schwarz)
- Netzteil
- Kurzanleitung

2. Technische Daten

Spannungsversorgung USB Typ A, 5V DC 1A
Anschlüsse 1x IEC, 1x USB-A
Verstärkung (aktiv) bis zu 25dB
Frequenzbereich 470 - 862MHz
Stromaufnahme der Antenne ~33mA
Umgebungstemperatur 0-40°C

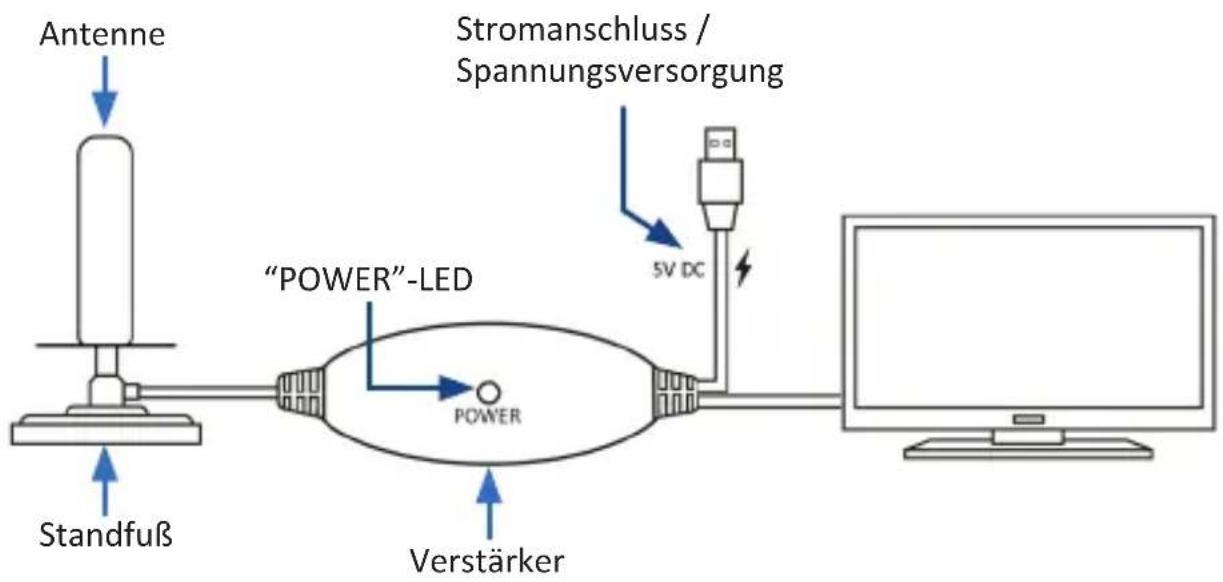

3. Produktdetails

4. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Verbinden Sie die Antenne mit Ihrem gewünschten Gerät wie z.B. ein Fernseher. Anschließend versorgen Sie den Verstärker der Antenne mit Strom. Schließen Sie dafür das am Verstärker hängende USB-Kabel an. Der USB-Anschluss des Kabels kann beispielsweise mit dem USB-Port Ihres Fernsehers (sofern vorhanden) oder mit dem mitgeliefertem 5V Netzteil verbunden werden.

Um die Funktion des Verstärkers bzw. der Antenne zu kontrollieren, achten Sie darauf, dass die "POW ER"-LED (blau) an dem Verstärker leuchtet.

Wichtiger Hinweis: Um die Antenne einwandfrei in Betrieb nehmen zu können, bitten wir Sie, das mitgelieferte USB-Netzteil zu verwenden. Die Stromaufnahme der Antenne beträgt dabei lediglich 33mA. Dies ist für einen USB-Standardanschluss ausreichend.

5. Zusätzlicher Hinweis

Sollten bei dem Suchlauf nur wenige oder gar keine Sender gefunden werden, so hängt dies höchstwahrscheinlich mit dem Aufstellort der Antenne zusammen. Überprüfen Sie, ob das Anschlusskabel korrekt verbunden ist, verändern Sie die Position der Antenne und führen Sie einen erneuten Suchlauf durch. Achten Sie darauf, dass sich keine Gegenstände in direkter Nähe der Antenne befinden, welche das DVB-T/DVB-T2 Signal abschirmen können. Es wird empfohlen, den Aufstellort möglichst in Fensternähe zu wählen.

Im Internet existieren verschiedene Webseiten, welche Ihnen die Signalstärke des DVB-T / DVB-T2-Signals in Ihrer Region anzeigen. Falls noch weitere Fragen dazu offen sein sollten, zögern Sie bitte nicht, sich mit unserem Kundenservice in Verbindung zu setzen.

Hinweis: Diese Antenne ist nur für DVB-T und DVB-T2 geeignet. Der Betrieb für den UKW-Radioempfang wird nicht unterstützt.

6. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um eigenständig Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei.

Schließen Sie bitte das Produkt auch nicht kurz. Vergessen Sie außerdem nicht, den Netzstecker bei Nichtgebrauch oder Gewitter vollständig herauszuziehen. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist. Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

7. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303340 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16, 30179 Hanovre

Wohlenbergstraße 16 · 30179 Hannover

Germany

V1.1
