303473 - Externe Festplattengehäuse Aplic - Kostenlose Bedienungsanleitung

Produkttyp	Externes Gehäuse für M.2 SSD
Modell	303473 (Aplic)
Ungefähre Abmessungen	120 x 40 x 12 mm
Ungefähres Gewicht	50 g
Stromversorgung	Stromversorgung über USB-Anschluss (5 V, bus-powered)
Anschlüsse	USB 3.0 (Micro-USB am Gehäuse, USB-A am Host)
Kompatible SSD-Formate	M.2 (alle gängigen Formate: 2230, 2242, 2260, 2280)
Unterstütztes Protokoll	UASP (USB Attached SCSI Protocol) für bessere Leistung
Maximale Übertragungsgeschwindigkeit	Bis zu 5 Gbit/s (USB 3.0 SuperSpeed)
Lieferumfang	Gehäuse, Kreuzschlitzschraubendreher, Kurzanleitung, USB 3.0-Kabel
Pflege und Reinigung	Reinigen Sie mit einem trockenen, fusselfreien Tuch. Keine scheuernden oder flüssigen Reinigungsmittel verwenden.
Sicherheit	Nicht öffnen, nicht Feuchtigkeit oder hohen Temperaturen aussetzen. Nur in trockenen Innenräumen verwenden.
Ersatzteile und Reparierbarkeit	Mitgelieferte Teile: USB-Kabel, Schraubendreher. Reparatur nicht durch den Benutzer vorgesehen; wenden Sie sich an den Kundendienst.
Allgemeine Informationen	Marke: Aplic. Modell: 303473. Hergestellt für WD Plus GmbH (Deutschland). Konform mit der WEEE-Richtlinie 2012/19/EU.

Häufig gestellte Fragen - 303473 Aplic

Welche Arten von M.2-SSDs sind mit diesem Aplic 303473 Gehäuse kompatibel?

Dieses Gehäuse akzeptiert M.2-SSDs in den gängigen Formaten: 2230, 2242, 2260 und 2280. Es unterstützt SATA- und NVMe-Schnittstellen (über das kompatible UASP-Protokoll).

Wie installiere ich eine SSD im Gehäuse 303473?

Verwenden Sie den mitgelieferten Schraubendreher, um die Frontabdeckung abzuschrauben. Entfernen Sie die Adapterplatine, schließen Sie Ihre M.2-SSD an die Platine an, setzen Sie alles wieder in das Gehäuse ein und schrauben Sie die Abdeckung wieder fest. Schließen Sie dann das USB-Kabel an.

Benötigt dieses Gehäuse eine externe Stromversorgung?

Nein, es wird direkt über den USB-Anschluss Ihres Computers mit Strom versorgt. Stellen Sie sicher, dass Sie einen USB 3.0-Anschluss für optimale Leistung verwenden.

Was ist die maximale Übertragungsgeschwindigkeit?

Bei einer USB 3.0-Verbindung kann die theoretische Geschwindigkeit bis zu 5 Gbit/s (SuperSpeed) erreichen. Die tatsächliche Leistung hängt von der verwendeten SSD und dem Protokoll ab (UASP verbessert den Durchsatz).

Ist das Gehäuse mit USB 2.0 kompatibel?

Ja, es ist abwärtskompatibel mit USB 2.0, aber die Geschwindigkeit ist auf 480 Mbit/s begrenzt. Für eine bessere Leistung verwenden Sie einen USB 3.0-Anschluss.

Kann ich dieses Gehäuse mit einer Spielkonsole verwenden?

Ja, es kann mit USB-kompatiblen Konsolen (wie PS4/PS5 oder Xbox im externen Speichermodus) verwendet werden. Überprüfen Sie die von der Konsole benötigten Dateiformate.

Was tun, wenn mein Computer das Laufwerk nicht erkennt?

Überprüfen Sie, ob die SSD richtig auf der Platine eingesteckt ist. Versuchen Sie einen anderen USB-Anschluss oder ein anderes Kabel. Öffnen Sie unter Windows die 'Datenträgerverwaltung', um das Laufwerk bei Bedarf zu initialisieren und zu formatieren.

Wie pflege ich das Gehäuse 303473?

Reinigen Sie es mit einem weichen, trockenen Tuch. Vermeiden Sie Feuchtigkeit und extreme Temperaturen. Versuchen Sie nicht, es über die vorgesehene Abdeckung hinaus zu öffnen.

Ist das Gehäuse mit SATA M.2-SSDs kompatibel?

Ja, es unterstützt M.2 SATA-SSDs. Stellen Sie sicher, dass der Stecker passt (B- und M-Key). Das Gehäuse verwendet einen geeigneten USB 3.0-Controller.

Kann ich das Gehäuse ohne den mitgelieferten Schraubendreher verwenden?

Der Schraubendreher ist zum Öffnen des Gehäuses erforderlich. Er wird mit dem Produkt geliefert. Wenn Sie ihn verlieren, ist ein handelsüblicher kleiner Kreuzschlitzschraubendreher geeignet.

BEDIENUNGSANLEITUNG 303473 Aplic

Mod.-Nr.: 303473/20190403SZ144

Table of contents

1. Deutsch....3
2. English....6
3. Italiano....9
4. Français....12
5. Español....15

Vielen Dank, dass Sie sich für ein Produkt von Aplic entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1 Lieferumfang

• USB 3.0, M.2 Festplattengehäuse
• Schraubendreher
- Kurzanleitung
- USB 3.0 Kabel

2 Technische Daten

Anschluss USB 3.0
Passende Festplattengröße M.2
Features UASP

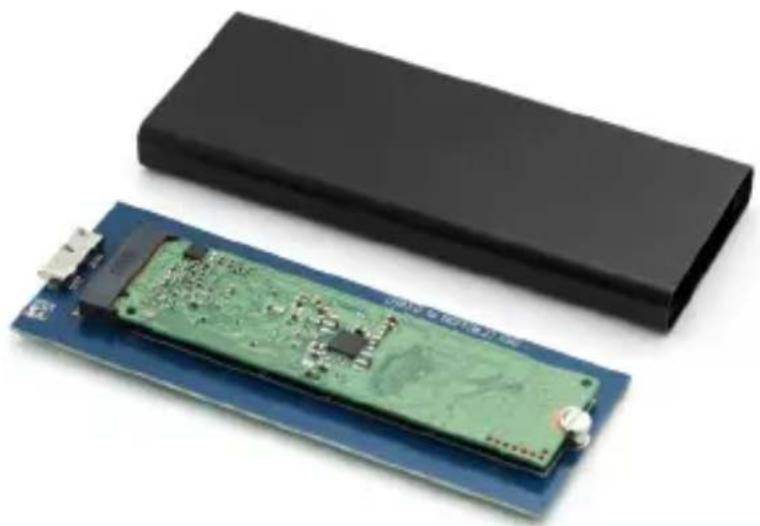

3 Inbetriebnahme und Montage

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Festplattengehäuse mit dem mitgelieferten Kreuzschlitz-Schraubendreher. Nachdem Sie die Schrauben gelöst haben, müssen Sie die Frontblende abnehmen und die Adapterplatine herausnehmen. Montieren Sie nun Ihre Festplatte mit dem Adapter.

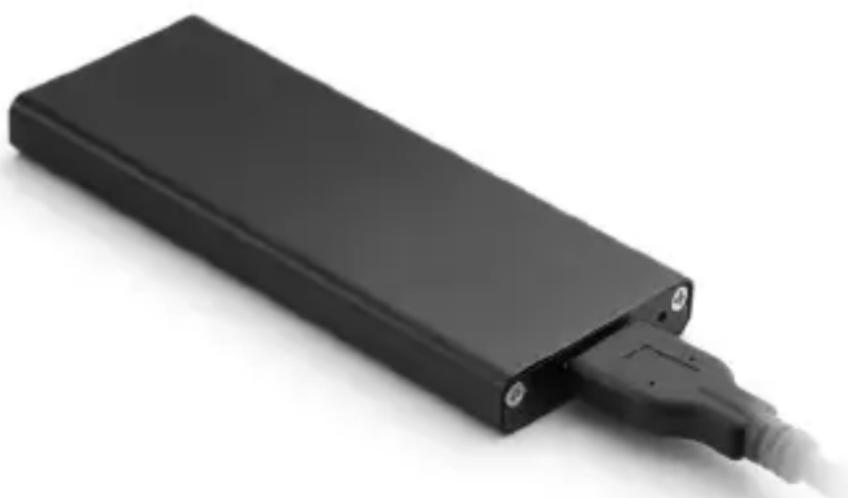

Anschließend schieben Sie den Adapter mit der montierten Festplatte wieder in das Gehäuse ein und schrauben die Frontblende an. Verbinden Sie nun das mitgelieferte USB 3.0-Kabel mit dem USB 3.0-Anschluss des Gehäuses und mit Ihrem Endgerät.

4 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen, das Gerät ist nur bei gezogenem Stecker spannungsfrei. Schließen Sie das Produkt nicht kurz. Bitte ziehen Sie den Netzstecker bei Nichtgebrauch oder bei Gewitter.

Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

5 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303473/20190403SZ144 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstraße 16 · 30179 Hannover

Germany
