BEDIENUNGSANLEITUNG PSL-E 750 E EINHELL
Art.-Nr.: 43.210.20 I-Nr.: 01014
PSL-E 710 E
⑥ Bittvor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen
Veuillez dire attentivement ce mode d'emploi avant de proceder au montage et à la mise en service
Si prega, prima di assemblare ed avviare il trapano, di leggere attendamente le istruzioni sul funzionamento
們 Seite 4-6
Page 7-9
① Pagina 10-12
D

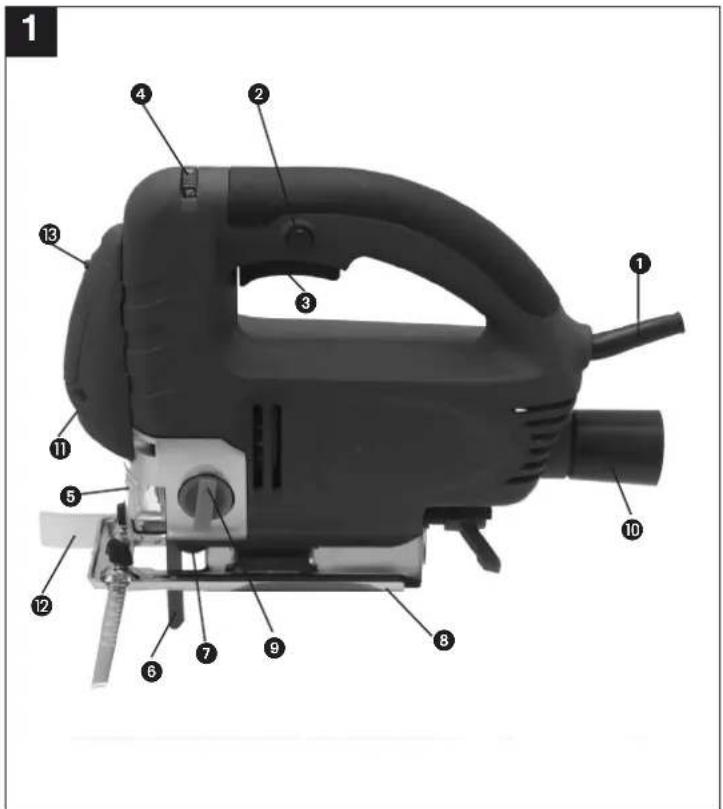

1. Beschreibung (Bild 1)
1Netzkabel
2 Feststellknopf
3 Ein/Ausschalter
4 Rändelschraube für Drehzahlregulierung
5 Sichtschutz
6 Sägeblatt
7 Führungsrolle
8 verstellbarer Sageschuh

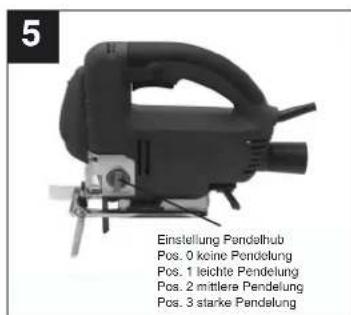

9 Umschalter für Pendelhub
10 Adapter fur Spanabsaugung
11 Laseraufsatz
12 Paralellanschiag
13 Ein/Ausschalter Laser
2. Sicherheitshinweise
Die entsprechenden Sicherheitsnweise entnehmer Sieitte den beiliegenden Heften.
Achtung:
Laserstrahlung
Nicht in den Strahl bilden
Laserklasse 2
Schützen Sie sich und ihre Umwelt durch geeignete Vorschismaßnahmen vor Unfallgahlen.
- Nicht direkt mit ungeschätzten Auge in den Laserstahlblicken.
Niemals direkt in den Strahlengang bilcken.
Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Also ein Laserastrahl mit geringer Leistung kann Schäden am Auge verunsachten.
Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgefürt werden, kann dies zu einer gefährlichen Strahlungsexposition führen. Lasermogulernäume fällen - Wenn die Maschine länger Zeit nicht benutzt wird, sollen den Batterien entfumten werden.
VERWENDUNG
Die Stächsage ist zum Sagen von Holz, Eisen, Bunttmetallen und Kunststoffen unter Verwendung des entsprechenden Sageblats bestimmt.
INBETRIEBNAHME

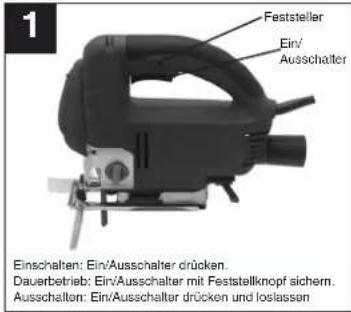

Momentschaltung (Bild 1)
Einschatten: Ein/Ausschatter drucken
Ausschatten: Ein/Ausschatter loslassen
Dauerschaltung
Einschalten: Ein/Ausschalter drücken und im
gedrucktenzustandmitden
Feststellknopf arretieren
Ausschalten: Ein/Ausschalter drucken und
loslassen
Elektronische Drehzahlvorwahl (Bild 3)
Mit dem Drehzahlregler kann die gewünsche Drehzahl, voreingestellt werden. Drehen Sie den Drehzahlregler in PLUS-Richtung, um die Drehzahl zu erhöhen, drehen Sie den Drehzahlregler in MINUS-Richtung um die Drehzahl zu verringgem. Die geoligene Hubzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig.
Die allgemeinen Regel für die Schnittgeschwindigkeit bei spanabhebenden Arbeitsen sind auch hier gültig.

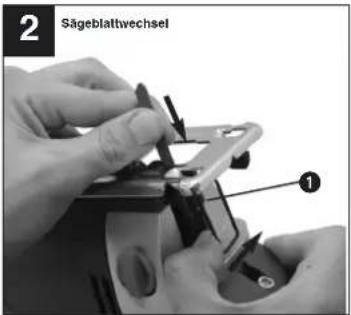

Sagelblattwechsel (Bild 2)
Vor allen Arbeitungen und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose zieren.
Drehen Sie den Sageblatthalter (1) bis zum Endpunkt. Satzen Sie nun das Sageblatt in die Führungsnot an der Hubstange bis zum Anschlag ein. Die Sageblattzahnung muß in Schnechtrichtung zeigen.
Lassen Sie nun den Sageblatthalter (1) los, der Halter stellt sich in die Ausgangsposition zunück und befestigt das Sageblatt.
Prufen Sie durch leichtiges Ziehen am Sageblatt, ob die sieben存在于在 Aufnahme halt.
Achten Sie daraufuf, daß das Sageblatt in der
Führungsnut der Hubstange und der Laufrolle sitzt.
Verstellen des Sageschuh für Gehrungschnittle (Bild 4)
Für Gehrangsschnittte und Schragsgchnittte kann der Sageschuh, nach lösen der Schraube auf der Hinterseite, beidseitig um bis zu 45^ geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15^ , 30^ und 45^ gekennzeichnet. Eine Einstellung zwischen den markierten Winkelgraden ist ohne wetters möglich.
Zum Vorständen des Schnittwinkels lösen Sie die Schraube (Bild 4) soweit, das der Sageschuh gerade noch verschiben werden kann. Stellen Sie den gewünschten Winkel ein und zichen Sie die Schraube weiter fest.
Staubabsaugung
Die Stichsäge ist mit einem Adapter für den Staubsaugoranschluss ausgewasstet. Der Adapter wird auf die Stichsäge gesetzt und durch Drehen fixiert. jeder Staubsauger kann an die Absaungsförgung am hinteren Ende der Stichsäge angeschlossen werden. Sollen Sie hierzu einen speziellen Adapter besteht, setzen Sie sich bitten mit dem Hersteller Ihres Staubsaugers in Verbindung.
TECHNISCHE DATEN
Nennspannung:230V-50Hz
Leistungsaufnahme: 750 W
Hubzahl: 0-2700/min.
Hubhhe: 19 mm
Schnittiefe Holz: 85 mm
Schnittliefe Kunststoff: 20 mm
Schnittlefe Eisen: 10 mm
Gehrungsschnitt: bis 45^ (links und rechts)
Schalldruckpegel LPA: 94 dB (A)
Schalleistungspegel LWA:106
Vibration a_w
Schutzisoliert II /同
Gewicht 2,5 Kg
Laserklasse 2
Wellenlange Laser 650 nm
Leistung Laser ≤ 1 mW
Stromversorgung Lasermodul 2 x 1,5 V Micro (AAA)
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollen folgende AngabenGMTT
Typ des Gerates
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils
Ersatzstell Ersatzstell-Nr.
Ersatzkohlen 43.210.20.01.001
Schalter 43.210.20.01.002
D
