BEDIENUNGSANLEITUNG Festival TS 6000 ATIKA

Sicherheitshinweise – Originalbetriebsanleitung

GE Radiant terrace heater

eine zweite Person muss beim Aufschlagen von 384245 auf der Gegenseite gegenhalten

ab Abb. 20 sind für die Montage 2 Personen erforderlich

eine Person drückt gegen die Brennereinheit

die andere Person schraubt die Mutter 391037 bündig auf

Stellknopf bis zum Ende reindrehen.

Kabel für Kippschutzschalter

Öffnen Sie das Gehäuse.

Open the housing.

Ouvrir le boîtier.

Open de behuizing.

Verbinden Sie das Kabel und den Schlauch mit einem Kabelbinder (das Kabel muss ca. 55 mm überstehen).

Schrauben Sie zuerst den Schlauch an.

Stecken Sie dann das Kabel fest.

Entfernen Sie den Kabelbinder (Kabelbinder durchschneiden).

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

Zusammenbau	1
Konformitätserklärung	13
Symbole Gerät 13
Symbole der Betriebsanleitung 13
Lieferumfang	13
Bestimmungsgemäße Verwendung 14
Restrisiken	14
Sicherheitshinweise	14
Aufstellung	15
Gasflaschen	15
Gasschlauch und Druckregler 16
Bedienung	16
Wartung und Pflege 16
Lagerung	17
Dichtheitsprüfung	17
Transport / Umsetzen 17
Garantie	17
Technische Daten 17
Ersatzteile	58

EG-Konformitätserklärung

entsprechend der Richtlinie 2009/142/EG

ATIKA GmbH

Schinkelstraße 97, D-59227 Ahlen

erklären in alleiniger Verantwortung, dass das Produkt

Terrassenheizstrahler FESTIVAL

auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie

2009/142/EG

entspricht.

Zur sachgerechten Umsetzung der in den EG-Richtlinien genannten Sicherheits- und Gesundheitsanforderungen wurden folgende Normen und technische Spezifikationen herangezogen:

DIN EN 14543:2007-09

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

ATIKA GmbH - Technisches Büro

Schinkelstraße 97 - 59227 Ahlen - Germany

Ahlen, 25.10.2013

i.A.

i.A. G. Koppenstein

Konstruktionsleitung

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.

Der Terrassenheizstrahler darf ausschließlich als Heizung für Personen im Freien eingesetzt werden oder in Räumen, die als Außenräume betrachtet werden können. Die offene Wandfläche muss mindestens 25 % betragen.

Siehe bestimmungsgemäße Verwendung in der Betriebsanleitung.

Vor Umsetzen oder Transportieren das Gerät ausschalten.

Symbole der Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang mit dem Gerät. Das Nichtbeachten dieser Hinweise kann zu Störungen an dem Gerät führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen des Gerätes optimal zu nutzen.

Montage, Bedienung und Wartung des Gerätes. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Lieferum fang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• komplette Brennereinheit
  • 1 Tragrohr
  • 1 Gehäusemantel
  • 1 Gehäusedeckel
  • 1 Boden
  • 1 Achse

- Zubehörkarton bestehend aus:

1 Schraubenbeutel
1 Schlauch mit Regler (teilweise ohne Regler)
2 Räder
2 Radkappen

Jedes Gerät wird einem Probebetrieb unterzogen. Hierbei und im späteren Betrieb kommt es zur Verfärbung aller Teile, die zwangsläufig größerer Hitze ausgesetzt sind. Dies ist ein normaler Vorgang durch den Betrieb des Gerätes.

Bestimmungsgemäße Verwendung

- Der Terrassenheizstrahler darf ausschließlich als Heizung für Personen im Freien eingesetzt werden oder in Räumen, die als Außenräume betrachtet werden können. Die offene Wandfläche muss mindestens 25 % betragen.

• Der Terrassenheizstrahler ist nicht zum Gebrauch im Haus geeignet.
• Beachten Sie bitte, bei gewerblicher Nutzung eventuell abweichende örtliche Aufstellungs- und Anschlussvorschriften.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Aufstellungs-, Wartungs- und Bedienungsanweisungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.
• Die für den Betrieb geltenden einschlägigen Unfallverhütungsvorschriften, sowie die sonstigen allgemein anerkannten arbeitsmedizinischen und sicherheitstechnischen Regeln sind einzuhalten.
• Jeder weiter darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: das Risiko trägt allein der Benutzer.
• Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.
• Der Terrassenheizstrahler darf nur von Personen aufgestellt, gewartet und bedient werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung verwendet oder dem Regen ausgesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden.

- Schwere Verletzungen oder Tod durch Verbrennung, Feuer, Explosion

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

Bewahren Sie diese Sicherheitshinweise gut auf.

• Das Gerät nur entsprechend der bestimmungsgemäßen Verwendung einsetzen.
• Befolgen Sie alle örtlichen Bestimmungen und Vorschriften für die Verwendung dieses Heizgeräts.
• Betreiben Sie das Heizgerät niemals in der Nähe von Benzin, Farblösungsmitteln oder anderen leicht entflammbaren Dämpfen.
  ■ Verwenden Sie den Strahler nicht an Orten mit hohem Staubgehalt.
• Stellen Sie das heiße oder in Betrieb befindliche Heizgerät auf einer sicheren, ebenen Fläche auf, um Feuergefahr zu vermeiden.
• Halten Sie Kinder und Haustiere vom Heizgerät fern.
• Achten Sie darauf, dass die Öffnung im Fuß des Gerätes zur Belüftung des Flaschenraumes offen bleibt. Decken Sie den Fuß des Terrassenheizstrahlers nicht mit einem Tuch, Bodenbelag oder anderen Materialien ab.
• Schließen Sie den Gashahn auf der Gasflasche, wenn der Brenner unbeabsichtigt ausgeschaltet wurde. Warten Sie 3 Minuten, bevor Sie das Gerät erneut einschalten, damit eventuelle Gaswolken entweichen.
• Vergleichen Sie die auf dem Typenschild angegebenen Daten, ob Sie mit Ihrer Situation übereinstimmen. Kontrollieren Sie, ob Sie den korrekten Druckregler erhalten haben. Wenden Sie sich in Zweifelsfällen an Ihren Lieferanten.
• Achten Sie beim Aufstellten darauf, dass der Brenner keinem Gegenwind ausgesetzt ist. Die Heizleistung/Brennflamme wird sonst ab Windstärke 3 (3,4 – 5,4 m/s, 12 – 19 km/h) beeinträchtigt.
• Wenden Sie sich bei Problemen bei der Aufstellung, Wartung oder Bedienung des Gerätes an eine Kundendienststelle, an den Hersteller oder Ihren Lieferanten.

Bei Fragen: Tel. 0 23 82 / 8 92 - 584

-

- Vor Umsetzen oder Transportieren das Gerät ausschalten und Gashahn an der Flasche schließen.

- Verwenden Sie den Terrassenheizstrahler nicht in Kellern oder anderen unterirdischen Örtlichkeiten. Bei einem Leck kann es zur Bildung von Gaswolken am Boden dieser Räume/Örtlichkeiten kommen.

Aufstellen

- Stellen Sie den Terrassenheizstrahler im Freien auf oder in Räumen, die als Außenräume gelten können (Terrassen, Überdachungen, Marktstände u. dgl.).

→ Überprüfen Sie, ob eine ausreichende Belüftung nach draußen gewährleistet ist.

⚠️ Verwenden Sie den Strahler nicht in geschlossenen Räumen oder in Räumen, die geschlossen werden können. Der Terrassenheizstrahler darf ausschließlich als Heizung für Personen im Freien eingesetzt werden oder in Räumen, die als Außenräume betrachtet werden können. Die offene Wandfläche muss mindestens 25 % betragen (siehe Bestimmungsgemäße Verwendung).

- Achten Sie beim Aufstellten darauf, dass der Brenner keinem Gegenwind ausgesetzt ist. Die Heizleistung/Brennflamme wird sonst ab Windstärke 3 (3,4 – 5,4 m/s, 12 – 19 km/h) beeinträchtigt.

- Achten Sie darauf, dass Geräte, die in der Nähe von brennbaren Oberflächen wie Vordächern, Sonnenschirmen etc. betrieben werden, in einem sicheren Abstand zu diesen Materialien aufgestellt werden. Der empfohlene Mindestabstand zum Reflektor beträgt 1,5 m. Verwenden Sie feuerfeste Bedachungsstoffe. Achten Sie darauf, dass die Bedachungsstoffe sicher befestigt sind, um sie vor Entzündung zu schützen und um zu verhindern, dass sie das Heizgerät bei Windstößen berühren und umkippen.

- Der Terrassenheizstrahler kann bei kurzen, leichten Regenschauern problemlos verwendet werden. Stellen Sie das Gerät jedoch bei starkem oder lang anhaltendem Regen nach drinnen. Achten Sie darauf, dass das Gerät bei Unwetter und starkem Wind nicht umgeweht werden kann.

Gasflaschen

- Verwenden Sie ausschließlich Propangasflaschen mit einem Füllgewicht von 11 kg.

- Setzen Sie immer eine Gasflasche in den Fuß des Terrassenstrahlers ein. Auch eine leere Gasflasche verleiht dem zusammengebauten Strahler die nötige Stabilität.

Lagern Sie auch leere Gasflaschen nie im Haus. Beachten Sie die örtlichen Vorschriften.

Achten Sie darauf, dass Ihre neue Gasflasche mit einem Gashahn versehen ist, so dass die Gaszufuhr zum Strahler unterbrochen werden kann. Der Druckregler kann nicht zum Ausschalten des Gerätes verwendet werden, da dieser Regler nicht über eine Zu/Aus-Stellung verfügt.

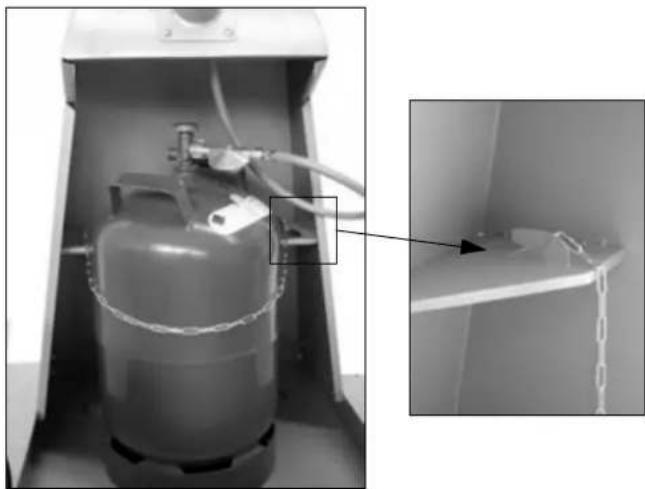

Einsetzen und wechseln der Gasflaschen

• Einsetzen und wechseln der Gasflasche immer im Freien an einem ausreichend belüfteten Ort (z.B. im Wind).
• Sichern Sie die Gasflasche gegen Verrutschen mit einer Kette.

- Achten Sie darauf, dass sich in der Nähe des Strahlers keine Zündquellen befinden (wie Zigaretten, Kerzen, andere Strahler usw.).

Schrauben Sie vor dem Auswechseln der Gasflasche den Gashahn auf der Gasflasche vollkommen zu und warten Sie bis der Strahler erlischt.

Gashahn

Druckregler (Linksgewinde!)

Drehen Sie dann den Reglerknopf auf

● (Brenner aus).

(Bedienung des Reglerknopfes s. S. 14)

Reglerknopf

Schrauben Sie den Druckregler an der Gasflasche ab und schließen Sie anschließend die neue Flasche an.

Öffnen Sie den Gashahn an der Flasche. Überprüfen Sie die genannte Verbindung mit einem Leckspray oder lauwarmem Seifenwasser auf Gasdichtheit (Blasenbildung bei einem Leck, siehe auch Dichtheitsprüfung).

Überprüfen Sie bei jedem Auswechseln der Gasflasche, ob sich der Gasschlauch in einwandfreiem Zustand befindet. → Im Zweifelsfalle auswechseln oder auswechseln lassen.

Gasschlauch und Druckregler

Der Terrassenheizstrahler wird komplett mit dem passenden Schlauch oder Schlauch mit Druckregler geliefert.

Wenn Ihr Terrassenheizstrahler nur mit einem Schlauch ausgerüstet ist, dann wenden Sie sich an einen Händler, um den erforderlichen Druckregler zu erhalten. Der Druckregler muss der EN 12864, den technischen Angaben (Gasdruck p – siehe Typenschild – und Gasdurchsatz min. 1,5 – 2,0 kg/h) und Schlauchanschluss:

entsprechen.

Verwenden Sie den Schlauch, der vom Hersteller geliefert wurde. Der Schlauch wurde hinsichtlich einer Lebensdauer von (bei korrekter Verwendung) 3 bis 5 Jahren geprüft (je nach den klimatologischen Bedingungen) und muss nach Ablauf dieser Frist durch einen neuen Schlauch ersetzt werden. Vorzugsweise sollte der Gasschlauch nach 3 Jahren ausgewechselt werden. Überprüfen Sie den Schlauch regelmäßig (ca. 1 mal monatlich) und beim Flaschenwechsel auf Haarrisse oder sonstige Beschädigungen.

Schlauch oder Druckregler umgehend auswechseln, wenn diese beschädigt sind. Wenden Sie sich an Ihren Händler oder den Hersteller.

Bei der Ersatzteilbestellung von Schlauch oder Schlauch mit Druckregler den vorgeschriebenen Gasdruck p (z. B. 30 mbar – siehe Typenschild) und Länderkennzeichnung (z. B. NL) angeben.

Das Schraubengewinde der Anschlüsse ist gehend; die Drehrichtung ist also anders als bei amlichen Schraubengewinden.

Ersetzen Sie Gasschlauch und Druckregler nie durch ein anderes Modell. Die Sicherheit kann in diesem Falle nicht mehr garantiert werden, und der Hersteller haftet nicht für eventuelle Schäden und Folgeschäden.

Vermeiden Sie ein Verdrehen oder Knicken des Schlauchs. Überprüfen Sie den Schlauch regelmäßig auf Austrocknung, Haarrisse oder sonstige Beschädigungen.

Bedienung

Entzünden des Brenners:

Gashahn an der Gasflasche aufdrehen.

Entzünden Sie das Gerät, indem Sie den Reglerknopf des Brenners

1. eindrücken

1. festhalten und drehen bis

→ Brenner hat gezündet.

1. nach ca. 10 Sekunden loslassen

Sollte er ausgehen, so wiederholen Sie den oben beschriebenen Vorgang

Mit dem Reglerknopf kann die Wärmeentwicklung reguliert werden.

hohe Wärmeentwicklung

niedrige Wärmeentwicklung

Brenner aus

Zum Regulieren von niedriger auf hohe

Wärmeentwicklung muss der Reglerknopf as eingedrückt werden.

Korrektes Brennen

Das Gerät brennt korrekt, wenn keine Flammen außerhalb des Brenner-Drahtgeflechts zu sehen sind. Sobald das Gerät die vorgeschriebene Temperatur erreicht hat, beginnt das Drahtgeflecht hellrot zu glühen (die Farbe hängt vom Stand des Gasreglers ab).

Erlischt der Strahler, wird die Gaszufuhr nach ca. 60 Sekunden automatisch geschlossen. → Warten Sie anschließend 3 Minuten, damit Gaswolken entweichen können.

Gas ist äußerst entflammbar; Gasgeruch ist sofort erkennbar. Schließen Sie unverzüglich den Gashahn auf der Gasflasche, sobald Sie Gasgeruch wahrnehmen. Entzünden Sie kein offenes Feuer und sorgen Sie dafür, dass es in der Nähe des Terrassenheizstrahlers zu keiner Funkenbildung kommt. Belüften Sie die Umgebung gut.

Ausschalten des Brenners

Zum Ausschalten den Reglerknopf eindrücken und auf

- drehen.

Drehen Sie den Gashahn auf der Gasflasche zu.

Neigungswinkel des Brennkopfes einstellen

niedrigste Stellung des Brennkopfes

Stellknopf entgegen dem Uhrzeigersinn drehen

höchste Stellung des Brennkopfes

Stellknopf im Uhr- zeigersinn drehen

Wartung und Pflege

Beachten Sie folgendes, um die Funktionsfähigkeit des Strahlers zu erhalten:

Reinigen Sie den Terrassenstrahler regelmäßig mit einem feuchten Lappen oder lauwarmem Seifenwasser. Reinigen Sie den Gasbrenner nicht mit Wasser.

Lassen Sie den Terrassenheizstrahler einmal jährlich von einem geprüften Installateur auf Mängel hin untersuchen.

Folgende Anweisungen sind in erster Hinsicht für die Wartung durch einen Fachmann bestimmt:

• Bürsten Sie das Drahtgeflecht des Brenners vorsichtig mit einer weichen Bürste ab. Eventuell mit einem Staubsauger nachsaugen. Verwenden Sie niemals Flüssigkeiten.
• Überprüfen Sie, ob der Einspritzer sauber ist. Säubern Sie ihn bei Verschmutzung mit einer weichen Bürste. Reinigen Sie das Loch des Einspritzers niemals mit einem harten Gegenstand, da der Einspritzer mit Sicherheit beschädigt würde.
• Überprüfen Sie, ob das Venturirohr und das Brennerrohr sauber sind. Bei einer Verschmutzung empfehlen wir, diese Teile mit einem Pfeifenreiniger zu säubern. Wenn Sie die Verkleidung 413018 (siehe Ersatzteilzeichnung) entfernen, können Sie die genannten Teile leichter erreichen. Bauen Sie die Verkleidung anschließend wieder vorschriftsmäßig ein.
• Überprüfen Sie nach Wartung und Reparatur immer, ob die einzelnen Teile gasdicht sind (siehe Dichtheitsprüfung).
• Der Terrassenheizstrahler ist mit einem Thermo-Element ausgestattet. Die Position dieses Geräteteils ist für die einwandfreie Funktion des Gerätes - und für Ihre Sicherheit – wichtig. Die Position des Thermo-Elements darf daher nicht verändert werden.

Defekte Geräteteile

Das Gerät wurde so konstruiert, dass die Geräteteile bei bestimmungsgemäßem Gebrauch einwandfrei funktionieren. Sollte dennoch ein Defekt auftreten, dann wenden Sie sich an Ihren Lieferanten, um defekte Teile zu ersetzen.

Bei Fragen: Tel. 0 23 82 / 8 92 - 58

-54

Lagerung

• Entfernen Sie bei einer längeren Lagerung des Gerätes die Gasflasche aus dem Fuß des Strahlers.
  ■ Bewahren Sie das Gerät trocken und staubfrei auf.

Wickeln Sie den oberen Teil (Brenner/ Reflektor/oberer Teil des Stativs) in einen zugeknoteten Plastiksack.

Dicht heitsprüfung

Wenn Sie ein Gasleck bemerken oder Gasgeruch riechen, muss der Strahler sofort ausgeschaltet werden.

→ Schließen Sie den Gashahn auf der Gasflasche. Verwenden Sie den Strahler nicht, solange die Ursache nicht gefunden und beseitigt wurde. Ein Gasleck muss immer mit einem Lecksuchspray oder mit Seifenwasser gesucht werden. Hierzu den Gashahn auf der Flasche öffnen. Bei einem Leck bilden sich Blasen.

Suchen Sie niemals mit einer Flamme nach einem Gasleck.

Überprüfen Sie alle Verbindungen und Schläuche sorgfältig im Freien. Lagern Sie das Gerät im Freien, wenn die Ursache des Lecks nicht festgestellt werden kann.

→ Wenden Sie sich an einen geprüften Installationsbetrieb.

Transport / Umsetzen

Schalten Sie das Gerät aus und nehmen Sie die Gasflasche heraus bevor Sie das Gerät umsetzen oder transportieren.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Technische Daten

Typenbezeichnung	FESTIVAL
Geräteart	A
Heizleistung ca. 4,0 kW bis 11,0 kW	stufenlos regelbar von

Gasdurchsatz 290 - 800 g/h

Gasart Propan/Butan
EG-Länder	DE - AT - CH	BE - CH - ES - FR - GB - GR - IE - IT - LU - PT	DK - FI - SE - IS - NO - NL - CZ
Gas-kategorie	I 3B/P	I 3+	I 3B/P
Gasdruck (mbar)	50	28 - 30 / 37	30

Neigungswinkel des Reflektors stufenlos einstellbar
heizbare Fläche	101 ca. 30 m2
Gesamthöhe	102	ca. 2,40 m
Gewicht		ca. 26,0 kg
