BEDIENUNGSANLEITUNG iW 4DC TANNOY

Wichtige Sicherheitshinweise

1. Bitte lesen Sie alle Anweisungen sorgfältig durch und befolgen Sie dices.

2. Halten Sie das Gerät von Wasser frem, außer für Produkte, die für den Außeneinsatz vorgesehen sind.

3. Reinigen Sie es nur mit einem trockenen Tuch.

4. Blockierten Sie keine Belüftungsöffnungen, installieren Sie gemäß den Anweinungen des Herstellers.

5. Installieren Sie nicht in der Nähe von Wärmequellen wie Heizkörper, Hezreglsterm, Öfen oder anderen Gesäten (einschließlich Verstärkem), die Wärme erzeugen

6. Verwenden Sie nur Zulbehende, die vom Hersteller angegeben sind.

1. Verwenden Sie nur spezifizierte Wagen, Ständer, Static, Haftungen oder Tische Achten Sie darauf, beim Bewegender Wagen-Ceräte-Kombination ein Umkippen zu vermeiden

2. Vermeiden Sie die installation in bezugten Räumen wie Bücherregalen.

3. Nicht in der Nähe von offenen Flammenquellen platzieren, wie hrennende Kerzen.

4. Betriebstemperaturbereich von 5° bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder Teilweise auf hier einhaltene Beschreibungen, Futs oder Ausgaben verlassen haben. Technische Daten, Ercheinungssild und andere Informationen können ohne weiterige Anwendung geändert worden. Alle Warenzürchen sind Eigentum der jeweiligen Inhaben. Klates, Mark Teknik, Lab Gruppen, Late, Tanney, Turbosund, TC Electronik, TC Helicon, Behringen, Bugera. Aston Microphonics und Corlaudio und Warenzürchen oder eingetragene Warenzürchen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music tribe gewährten beschränkten Garantie finden Sie online unter community.music tribe.com/support.

Vielein Dank für den Kaufstücks Tannoy-to-Wall-Monitortystems, Tannoy-to-Wall-Lautsprechersysteme sind laufsprechensysteme in Monitounqualität, die auf der Erfahrung des Unternehmens in der Herstellung hochwertiger Gehalautsprecher und Studiomontenir basieren. Exklusive Antrebedesigns und Brechtsanotechnologie stellen sicher, dass diese In-Wall-Lautsprecher die Leistung liefern, die für Anwendungen wie verzichte Audiinstallationleihen in mehreren Räumen, überkinnosysteme und diskete Audiosysteme sowie für viele anders Anwendungen, bei denen Plaza knapp ist, aber dennoch hückste Klangqualität an erster Stelle stelt, unerläßlich ist. Die Lautsprechenkonstruktion baskett auf einer starien geformten AGS-Schaltwand mit ausgezeichneter struktoreller integrität; in Kombination mit dem sicheren Polycarbonate-Kemmontagesystem (Patent angemeldert: 0316892-9) gewährleitet dies eine leistungsstergebnis stämte akustische Kopplung mit der Wandenfläche und eine äußerst stabilitte Plattform für die Treiber, um optimale Leistung zu liefern. Das portorierte Metallgitter und der flache Montagemahmen passen zu jedem Einrichtungsst und können lackert werden, um sich hallos in die Wohnungsummein zinaufügen. Das Ergebnis ist ein System, das auskühligen König kretet und des Wohnraum nur minimal beeinächtigt.

Auspacken

Jedes Tannoy-Produkt wird vor dem Versand sorgfältig geprüft. Überprüfen Sie Ihr Produkt nach dem Auspacken, um sicherzustellen, dass es während des Transports nicht beschädigt wurde. Im unwahrscheinlichen Fall eines Schadens benachrichtigen Sie bitte Ihren Händler und bewahren Sie alle Versandmaterialien auf, da ihr Händler möglichenreise eine Rücksendung verlangt.

Sicherheitshinweise

Tannoy übernimmt keine Haftung für Schäden, die durch unsachgemäße Installation dieser Lautsprecher entstehen.

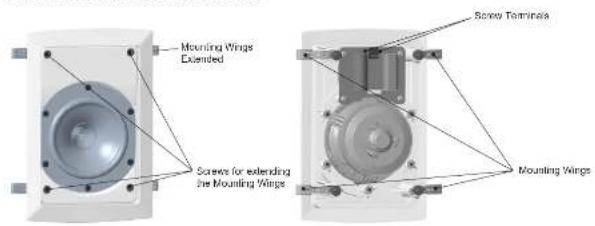

Identifizierung der Produktfunktionen

Gemeinsame Merkmale aller Modelle

iW 6DS und iW 62DS LF-Einstellschalter

iW 625 Passiv/Aktiv-Schalter

Identifizierung der Produktfunktionen

iW 4DC-WH

2-Wege 4-Zoll-Doppel Konzentrischer Einbaulautsprecher (Weiß)

2-Wege 6-Zoll-Einhauflaatsprecher (weiß)

3-Wege-Einbaufautsprecher 6" (weiß)

2 x 6" In-Wall-Subwoofer (weiß)

Options vorinstallierte Backran für die Modelle IN 6205-WH und IV 625-WH. Die Backran wird mit einer eigenen Installationsanleitung geliefert.

Zubehör

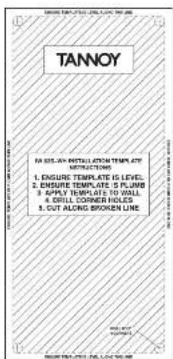

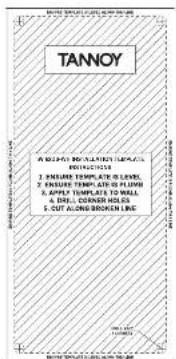

Installationsvorlagen (mitgeliefert)

TANNOY A NEARLY AND ALTERNATE PLANTES PRETACHING 1. ENHARE TEMPLE OR LEVEL 2. ENHARE TEMPLE AND IS FLAW 3. APPLY TEMPLES TO WALL 4. DALL COOPER HOLDS 5. CUT ALONE BROKEN LINE

TANNOY FOR USE-IN-INSTALLING TEMPLES AND INSTRUCTIONS 1. ENSURE TEMPLATE IS THE LEVEL. 2. ENSURE TEMPLATE IS PLUMB. 3. APPLY TEMPLATE IS WALL. 4. DRILL CORNER HOLES. 5. CUT ALONG BROWN LINE.

Verkabelung und Einrichtung

Fig. 1 IW 4DC Fig. 2 IW 6DS Fig. 3 IW 82DS Fig. 4 IW 62S

Klemmenfeldanschlüsse und Treibererdung

1. WÄRJÜRG: Um mögliche Schäden an Ihrem Laufsprecher zu vermeiden, stellen Sie sicher, dass der Verstärker AUSGESCHULTET ist, bevor Sie Kabel anschrießen oder trennen.

2. Überprüfen Sie vor dem Einschalten des Verstärkers noch einmal, ob alle Anschlüsse fest sitzen und die Polität nichtig ist.

Verbindung im Single Wire Modus

Die Schraubilemmen sind für Laufsprecherkabel der Größe AWG24 bis AWG12 ausgelegt.

1. Entfernen Sie etwa 8 mm (14 Zoll) der äußeren Schutzschicht und verdrillen Sie die innaren Adern miteinander. Setzen Sie die Adern ein und befestigen Sie sie mit einem kleinen flachen Schraubendreiber. Achten Sie dabei auf die richtige Polarität, siehe Abb. 1 bis 3.

2. Beim TW 62DS wird die optimale Leistung im Einzahltmodus erreicht, wenn die Laatsprechenkabelverbindungen vom Verstärker zu den Fachfrequenzanschlüssen (BF) des Laatsprechers hergestellt werden (siehe Abb. 3).

Verbindung im Bi-Wire-Modus - iW 62D5

1. Für jeden Laufsprecher werden zwei Kabelsätze benötigt: einer für den LF-anschluss (Miederfrequenz) und einer für den HF-anschluss (Hochfrequenz).
2. Bitte beachten Sie, dass im Bi-Wire Betrieb die Verbindungsleitungen durchtrannt werden müssen.
3. Wenn Ihr Verstärker nicht mit separaten Ausgangsanschlüssen für Bass- und Höheninformationen ausgestaltet ist, verdrillen Sie am Verstärkerende der Kabel die Anschlüssige LF + (positiv) und HF + (positiv) miteinander.
4. Verbinden Sie diese mit dem Pluspol des Verstärkerkanals, der mit – (Plus) gekennzeichnet oder rot gefärbt ist.
5. Vertrillen Sie das LF - (Minus) und das HF - (Minus, Kabel und schließen Sie diese an den mit - (Minus) gekennzeichneten bzw. schwarz gefährten Minuspel des Verstärzenkans an.
6. Schließen Sie auf der Laufsprecherseite die Kated LF-1 und LF an nicht LF-Anschlüsse des Laufsprechers am Beachten Sie dabei die Polaritätsmarkierungen auf der Kabelummartierung.
7. Schließen Sie dann HF + und HF- an die HF-Anschlüsse desselben Lautsprechers an, siehe Abb. 3.

Anschluss des Erdungs- bzw. Massekabels - iW 6DS und iW 62DS

1. Die Modelle IW 6DS und IW 6DS verfügen über einen zusätzlichen Anschluss, der die Leistung durch Nutzung der Treiberendungsfunktion welter optimieren soll. Verwenden Sie ein geschirmtes Lautsprecherkabel und verbinden Sie den Schirmanschluss mit dem Erdungsanschluss (grün) am Lautsprecher und mit dem Erdungsanschluss am Verstärker.
2. Wenn Sie alternativ kein abgeschlimtes Lautsprecherkabel verwenden, aber die Erdungsmöglichkeit nutzen möchten, verlegen Sie ein einzelnes Kabel zwischen der Erdungs- oder Masseklemme (grün) am Lautsprecher und dem Erdungsanschluss (Wasse) am Verstärker.
3. Schalten Sie den Verstärker ein und stellen Sie den Laufstärksregler auf die niedrigste Einstellung. Wählen Sie eine Lieblingsquelle und erhöhen Sie die Laufstärkung am auf einen niedrigen Pegel überprüfen Sie, ob Bars- und Hötherinformationen vom Laufsprecher wiedergegeben werden. Wenn nicht, schalten Sie den Verstärker aus und überprüfen Sie die Anschlärse erneut.

Bi-Amping iW 62DS

1. Bi-Amping erweitert das Prinzip des Bi-Wiring noch eine Stufe weiter. Bei dieser Anschlussmöglichkeit kommen in jedem Lautsprecher separate Endverstärker für Bass- und Hohenplanale zum Einsatz.
2. Stellen Sie sicher, dass die Verbindungskabel durchtrennt sind und dass stets die richtige Polarität eingehalten wird.
3. Bei Verwendung von zwei Stereoverstärkern empflicht, es sich, dass einer die Bassinformationen an die Lautsprecher Felert und der andere die Höheinformationen (siehe Abb. 3).

Anschluss des IW 62S

1. Der IW 62S kann entweder im passiven oder im aktiven Modus betrieben werden.
2. Im Passibetrieb sorgen die internen Tiefpassfilter für den Übergang zu den Hauptlautsprechem.
3. Im aktiven Modus werden die internen Tiefpassfüllter umgangen, um die Verwendung eines externen Controllers und Leistungsverstärkers zu ermöglichen. Dieser Betriebsmodus wird für optimale Leistung bevorzugt, da er die Anwendung von Kiederfrequenzerweiterung und -entzernung sowie die optimale Konfiguration der Tiefpassweiche auf die Hauptaussprechenkonfiguration und die Raumleigenschaften ermöglicht.
4. Der passive oder aktive Betrieb kann über den Frontblendeschalter hinter dem Glitter eingestellt werden.
5. Verlegen Sie die Kabel von einem Paar Lautsprecheranschnisse zurück zum Verstärker und achten Sie dabei auf die richtige Polarität. Der andere Anschlussatz ist eine Verbindung, die zu einem anderen Lautsprecher geführt werden kann.

Ein einzigartiger Klemmmechanismus wurde entwickelt, um eine akustisch optimale Verbindung mit der Wandobenfläche zu gewährleisten, ohne dass die Gefahr einer Verformung der Lautsprecherwand besteht.

Das IV 40C verfügt über vier Befestigungsklammern und -schrauben, das IV 60S über sechs und das IV 62DS und das IV 62S über acht. Beim Anziehen dieser Schrauben schwenken die enorm starken Klemmanne aus Polycarbonat automatisch in die Verlegelungsposition und fasten so sicher an der Innenserte der Wandoberfläche ein.

Das Design ermöglicht außerdem ein einfaches Entfernen oder Neuausrichten des Laufsprechers.

Der federbelastete Klemmmechanismus sorgt dafür, dass beim Lösen der Schrauben (Drehen gegen den Uhrzeigersinn) der Klemmarm entlang seiner Führung führt, bevor er sich in die Ruheposition dreht. Das unverlierbare Verriegelungssystem sorgt dafür, dass der Klemmarm nicht vom Ende der Schraube abfallen und im Wandthohiraum verloren gehen kann.

WICHTIG

Bringen Sie alle Klemmen in die Ruheposition, indem Sie alle Schrauben lösen, bevor Sie versuchen, den Lautsprecher von der Wand zu entlemen.

Installation

WARMUNG: Wenn Sie einer vorhandenen Installation neue Lautsprecher hinzufügen oder einfach alte ersetzen, müssen Sie sicherstellen, dass der Verstärker, der das System antreibt, AUSGESCHALTET ist.

WARNUNG: Bevor Sie mit der Installation forifahren, stellen Sie sicher, dass Sie die Position der elektrischen Leitungen, Rohleitungen und Wandpfosten genau bestimmen. Nachdem Sie eine Stelle an der Wand ohne Hindernisse ausgewählt haben, messen Sie sorgfältig, um die richtige Platzierung sicherzustellen.

Malerei

Bevor Sie mit der Installation fortfahren, können Sie das Gitter und die Schaltwand so lackieren, dass sie zum umgebenden Dekor passen.

Achten Sie beim Lackieren der Schullwand darauf, die Treiberbaugruppen sorgfältig abzubleben. Es ist wichtig, sicherzustellen, dass die Farbe nicht mit der Membran, der Walteneinfassung oder der HF-Einheit in Berührung sommit. Es wird dringend empfohlen, das perforierte Metallgitter zu bespiuhen, da dies ein Vorstopfen der Lücher verbindt. Wenn das Lackieren mit einem Pinsel die einzige Möglichkeit ist, erzielen mehrere dünne Fabschichten ein besseres Ergebnis als eine zu dicke Fabschicht.

Der Laufsprecher wird mit einer Folie aus akustisch transparentem Schutzschaumstoff geliefert, die an der Innenselte des Gitters befestigt ist. Nachdem Sie das Gitter passend zur Raumdekoration lackiert haben, entfernen Sie bitte den Originalschaumstoff und ersetzen Sie ihn durch die im Zubehörpaket enthaltene Ersatzfolie. Es ist wichtig, dass dieser Ersatzschaumstoff mit einem gesigneten Synthklebervollflächig auf das Gitter geklebt wird. Andernfalls kommt es zu hörbaren Resonanzen.

Überblick

Tannoy In-Wall-Lautsprecher wurden für den Einbau in Standard-Innungs-Systeme mit 102 x 51 mm (4 x 2 Zoll) Holz und einem Abstand von 406 mm (76 Zoll entwickelt. Ist jedoch vorgesehen, dass sie im Allgemeinen in Rohlvandinstallationen verwondet werden, die mit Lipskartonplatten in Standarddicke gebaut wurden. Dies sind Richtlinien und schließen daher die Verwendung der Tannoy In-Wall-Produkte an anderen Orten und in einer Vielzahl anderer Wandstumfuktionsarlen nicht aus, solande sie eine sichere Klemmäßliche bis zu einer maximalen Dichte von 25,4 mm (1 Zoll) haben.

Die Bewegung der Treibermembran bei niedrigen Frequenzen kann übermäßig werden, wenn nicht im Wandschlraum hinter dem Lautsprecher Maßnahmen ergrippen werden, um ein gut abgedichtetes und genau kontrolliertes hinteres „Gehäuse“ Volumen zu schaffen. Dieses wirkt effektiv wie ein Gehäuse hinter dem Lautsprecher (siehe Abschnitt „Lautsprecher Ladewolumen“ in diesem Handbuck). Wenn dies nicht sichengestellt wird, wirkt sich dies ungünstig auf die Bass- und Mitteltonleistung aus.

Bei der Verwendung dieser Modelle in Heimämo- oder Mehrkanalsystemen sind die Montageorte sehr flexibel. Beachten Sie insbesondere, dass die Modelle IR4 DC und IW 6DS aufgrund der einzigartigen symmetrischen Punktquellen-Dispersionseigenschaften der Tannoy Dual Concertno-Antriebseinheit entweder im Hochformat (in Ständerwandssituationen) oder im Ouerformat montiert worden können, sofern hinter der Wandberfläche ausreichend Platz vorhanden ist.

Um eine optimale Spektral- und Sterneleistung zu erziehen, wählen Sie Ihren Montageort wie folgt aus:

Vertikale Ebene

Richten Sie die Mitte der vorderen Schallwand auf die gewünschte Hörhöhe aus, die normalerweise durch die normale Hörposition im Sitzan vorgegeben wird. Bei Auditionverwendungen liegt diese Höhe bei einer Positionierung vor dem Zahöter normalerweise im Bereich von 1100 mm bis 1700 mm (43" bis 67"). Bei Verwendung als hintere Effekt lautprecher für Heimkinos, die an den Rückwenden des Raums montiert worden, liegt der Montagehöstenbereich bei 1510 mm bis 2140 mm (60" bis 84").

Horizontale Ebene

Die Laufsprecher sollten zwischen 1500 mm und 4500 mm (60" bis 180") vondanier entfernt sein. Die Größe und Form des Raums bestimmt den endgültigen Montagort, aber im Allgemeinen sollte die fliurposition als Stereopar etwas weiter entfernt sein als die Laufsprecher vondanier entfernt sind. Bei Verwendung als hintere EffektLaufsprecher in einem Hemkinosystem bestimmt der ideale Betrachtungspunkt den Abstand von der Rückwand zur Hörposition. Vermeiden Sie die Positionierung der Laufsprecher in Raumedeilen, da sich dies negato auf die Leistung ausvinkt. Halten Sie einen Abstand von 1 m (39") zu einer Ecke ein.

Lautsprecheranpassung

Denken Sie daran: Zweimal messen – einmal schneiden!

1. Sobald der Montageort ausgewählt wurde, markieren Sie mit der mitgelieferten Schablone den auszuschneidenden Bereich des Wandmaterials. Entfernen Sie vorsichtig den Abfall und prüfen Sie erneut, dass keine Störungen durch Boizen/Kabel/Rohre usw. vorhanden sind.

2. Installieren Sie die Lautsprecherkabel und achten Sie dabei darauf, dass der Kaberweg frei von Schrauben und Kägein ist, die die Kabelisolierung beschädigen könnten. Lassen Sie am Lautsprecherende ausreichend Kabellänge, um eine uneingeschränkte Verbindung zu gewährleisten.

3. Es ist notwendig, den Hohlraum hinter dem Lautsprecher mit geeigneten Mitteln (Isofermaterial oder Schaumstoff) abauspernen, um einen „geschlossenen“ Bereich zu schaffen. Dadurch erhält der Lautsprecher das erforderliche Laktvolumen, wie im Abschnitt „Spezifikationen“ dieses Handbuchs beschrieben.

4. Es ist wichtig, eine gewisse akstische Dämpfung zwischen dem Laufsprecher und der Rückwandfläche vorzusehen. Wir empfehlen die Verwendung einer BAF-Platte (Bonded Acrylic Fibre), Stellen Sie sicher, dass alle verwendeten Materialien den örtlichen Brandschutz- und Bauvorschriften entsprechen.

5. Entfernen Sie 8 mm (36 Zoll) der Abschirmung vom Ende der Lautsprecherkabel, um sie für den Anschluss an die Klemmen auf der Rückseite des Lautsprechers vorzubereiten.

6. Überprüfen Sie vor dem Einsetzen in die Wand, dass die Klemmarne wie gezeigt ausgerichtet sind.

7. Schließen Sie das Lautsprecherkabel unter Beachtung der korrechten Polarität an. An den Pluspol (mit - gekennzeichnet und rot gefärbt) wird das Pluskabel (melst mit einem wiederholt eingeprägten Namen. Strich oder erhabenen Band gekennzeichnet) und an den Minuspol (mit - gekennzeichnet und schwarz gefärbt); das Minuskabel angeschlossen.

R. Seizen Sie die Schaltwand in das vorbereitete Loch in der Wand ein. Aachen Sie dabei darauf, dass das Lautsprecherkabel in sicherem Abstand zum Treiber verläuft, da der Kontakt mit der Treibermembran störendes Brummen verursacht.

1. Kun können Sie jede Klemmschraube festziehen (im Uhrzeigendrun). Beginnen Sie an einer Ecke und bewogen Sie sich dann zur gegenüberliegenden Ecke. Ziehen Sie die Schrauben ausreichend fest, um die optische Orientierung zu überprüfen, bevor Sie mit dem Festziehen der anderen beiden Ecken fortfahren.
2. Zum Schluss ziehen Sie die mittleren Klemmen fest.

WARNING: Ziehen Sie die Schanzen nicht zu fest an. Dies ist nicht erforderlich, um eine starke absolutische Abschichtung an der Wand zu erreichen und es besteht die Gefahr einer Beschädigung der Wandsohfläche. 11. Wiederholen Sie die Installationsprozekur für die anderen Lautsprecher und schließen Sie den Verbindungsvergung mit dem Verstärker ab.

1. Achten Sie hierbei nochmals auf die richtige Polarität der Kabel.

2. Schalten Sie den Verstärker um und stellen Sie den Lautstärkaregler auf die mieteigste Einstellung. Wählen Sie eine Signalquelle und erhöhen Sie die Lautstärke langsam auf einen niedrigen Pegel. Überprüfen Sie, ob die Bass- und Höheninformationen aus beiden Lautsprechem kommen. Wenn nicht, schalten Sie den Verstärker aus und überprüfen Sie die Anschüsse erneut.

3. Kontrollieren Sie sorgfältig den Bereich um die Anlage herum und stellen Sie sicher, dass keine Brumm- oder Klappengeräusche auftreten, welche die Freude an der Anlage beeinträchtigen Künnten. Falls durch, localisieren und beseitigen Sie die Ursachen mit Kabelbindern oder gelup

4. Eine optimale Leistung wird durch die Verwendung von Silkonrichtmittel zum Abdichten der Lücken zwischen den Balzen und dem Wandskatternmaterial erreicht. Diese Hochraumversiegelung trägt dazu bei, eine nahezu luftdichte Abdichtung zu schaffen, Befestigen Sie die Schaltwand nicht mit Silikon an der Wand, da der Kimmmechanismus eine wirksame Verbindung herstellt.

Anbringen und Entfernen des Kühlergrills

Das Gitter muss sorgfältig an der vorderen Schallwandüllnung angebracht werden, indem die Kantens des Gitters sorgfältig an der Schallwand ausgerichtet werden. Um Druckstellen zu vermeiden, drücken Sie nicht auf die Mitte des Gitters; über Sie gleichmäßigen Druck auf die Ecke aus, während es fest in Position gedrückt wird.

Um das Gitter zu entfernen, führen Sie eine gesöffnete Büroklammer oder ein ähnlich langes Stück festen Draht durch zwei Sicher in der Nähe einer Erke und ziehen Sie vorsichtig daran. Das Gitter soll eng sitzen, also führen Sie den Draht nacheinander in jede Erke ein und ziehen Sie vorsichtig daran, um eine Verformung des Gitters zu vermeiden.

Lautsprecher-Ladevolumen

Es gibt zwei einfache Ansätze, um ein abgedichtetes „Gehäuse“ zu erreichen, das den richtigen Treiberlöchbereich hinter dem Lautsprocher bereitstellt.

Die gewählte Methode hängt davon ab, ob es sich bei der Mauer um ein Neubaupprojekt im Bau handelt oder ob es sich um eine bestehende Mauer mit eingeschränstem Zugang handelt.

Option 1

Im Bau befindliche Ständertrennweide mit 102 mm x 51 mm (4 x 2 Zoll) Holz im Abstand von 406 mm (16 Zoll).

1. Blockieren Sie den Hohiraum oberhalb und unterhalb der vorgesehenen Lautsprecheröffnung mit demselben Rahmenholz. Der Abstand zwischen diesen beiden inneren Barrieren sollte wie in dieser Tabelle angegeben sein:

Model Distanz

Iw4 DC 410 mm (16 Zoll)

IW 6DS 350 mm (21,5 Zoll)

IW 62DS 825 mm (32,5 Zoll)

IW 62S 825 mm (32,5 Zoll)

Lautsprecher-Ladevolumen (Fortsetzung)

Option 2

Vorhandene Holzständenvand oder Wand eines anderen Typs mit einer Hohlraumbefe von 102 mm (4 Zoll).

1. Viele professionelle installateteure verwenden einen „Donut“ aus nachglebigem Material, der eng zwischen die beiden Überfällen der Trennetand oder in den Wandhohlraum eingesetzt werden kann. Die Länge der Innenfische des Materialstreifens bedinmt das „Gehäuse“ Volumen. Schilden Sie die Streifen für Jahres Modell auf die in der folgenden Tabelle aufgeführten Längen zu, setzen Sie sie in den Hohlraum ein und verbinden Sie sie zu einem Ring, der das richtige Volumen gewörricklistet – siehe Abb. 12.

Modell Limpe
IW DC 1380	mm (54 Zoll)
IW 60S 1570	mm (62")
IW 62DS 1920	mm (75 3/2")
IW 62S 1920	mm (75 15")
