CityMower 18V-32-300 - Rasenmäher BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Rasenmäher
Marke	Bosch
Modell	CityMower 18V-32-300
Schnittbreite	34 cm
Schnitthöhe	30 – 60 mm (einstellbar)
Volumen des Fangkorbs	31 L
Gewicht (mit Akku 4 Ah)	9,4 kg (EPTA)
Nennspannung	18 V
Akkutyp	Lithium-Ionen (PBA 18V)
Kompatible Akkukapazitäten	4,0 Ah / 5,0 Ah / 6,0 Ah
Kompatible Ladegeräte	AL 1810 CV, AL 1815 CV, AL 1830 CV, AL 1880 CV
Laufzeit (Akku 4 Ah)	Bis zu 200 m² (feines und trockenes Gras)
Laufzeit (Akku 5 Ah)	Bis zu 250 m²
Laufzeit (Akku 6 Ah)	Bis zu 300 m²
Lade-Temperaturbereich	0 °C bis 35 °C
Betriebstemperaturbereich	-20 °C bis 50 °C
Schalldruckpegel	69 dB(A)
Schallleistungspegel	89 dB(A)
Vibration	< 2,5 m/s²
Max. Grashöhe	15 cm (höchste Einstellung)
Funktionen	Mähen, Laubsammeln
Sicherheit	Trennschalter, Überlastschutz, ECP
Wartung	Reinigung mit weicher Bürste, Messerwechsel
Reparierbarkeit	Original Bosch Teile, Bosch Kundendienst

Häufig gestellte Fragen - CityMower 18V-32-300 BOSCH

Wie lange hält der Akku?

Die Laufzeit hängt von der Akkukapazität und den Mähbedingungen ab. Mit einem 4,0 Ah Akku können Sie bis zu 200 m² (feines und trockenes Gras) mähen. Mit einem 5,0 Ah Akku bis zu 250 m² und mit 6,0 Ah bis zu 300 m². Um die Laufzeit zu optimieren, mähen Sie häufiger, verwenden Sie eine höhere Schnitthöhe und gehen Sie mit mäßiger Geschwindigkeit vor.

Wie lade ich den Akku?

Verwenden Sie nur das mitgelieferte Bosch-Ladegerät (AL 1810 CV, AL 1815 CV, AL 1830 CV oder AL 1880 CV). Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku ein. Die Ladetemperatur sollte zwischen 0 °C und 35 °C liegen. Die Anzeige blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist.

Welche Akkutypen sind kompatibel?

Der CityMower 18V-32-300 ist kompatibel mit Bosch Lithium-Ionen-Akkus der Serie PBA 18V mit einer Kapazität von mindestens 4,0 Ah (4,0 Ah, 5,0 Ah, 6,0 Ah). Verwenden Sie keine anderen Akkus, um Risiken zu vermeiden.

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe wird manuell eingestellt. Drehen Sie das Einstellrad am Gehäuse, um die Höhe zwischen 30 und 60 mm einzustellen. Wählen Sie eine höhere Einstellung für langes Gras oder unebenes Gelände.

Wie wechsle ich die Messer?

Entfernen Sie vor jedem Eingriff den Akku und tragen Sie Schutzhandschuhe. Lösen Sie die zentrale Mutter (Anzugsdrehmoment: 17 Nm), entfernen Sie das alte Messer und setzen Sie das neue Messer in der richtigen Richtung ein (die Gebläselamellen müssen nach oben zeigen). Verwenden Sie nur Original-Bosch-Messer.

Was tun, wenn der Rasenmäher nicht startet?

Überprüfen Sie zuerst, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass der Trennschalter richtig sitzt. Wenn der Akku zu heiß oder zu kalt ist, lassen Sie ihn auf Raumtemperatur kommen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie reinige ich den Rasenmäher?

Entfernen Sie nach Gebrauch den Akku. Reinigen Sie Gehäuse und Messer mit einer weichen, trockenen Bürste. Verwenden Sie niemals einen Hochdruckreiniger oder Wasser, da dies die elektrischen Komponenten beschädigen könnte. Reinigen Sie auch die Lüftungsschlitze des Akkus.

Kann ich den Rasenmäher an Hängen verwenden?

Ja, aber mit Vorsicht. Mähen Sie keine sehr steilen Hänge. An Hängen mähen Sie quer zum Hang (niemals bergauf oder bergab). Achten Sie auf Ihr Gleichgewicht, besonders wenn das Gras nass ist.

Wie lagere ich den Rasenmäher?

Entfernen Sie vor der Lagerung den Akku und reinigen Sie den Rasenmäher. Lagern Sie ihn an einem trockenen, frostfreien Ort zwischen -20 °C und 50 °C. Lagern Sie den Akku getrennt, vorzugsweise bei 5 °C. Setzen Sie den Akku keinem direkten Sonnenlicht aus.

Wo finde ich Ersatzteile?

Original Bosch Ersatzteile sind beim Bosch-Kundendienst und auf der Website www.bosch-pt.com erhältlich. Sie können auch online im Bosch-Ersatzteilshop bestellen. Bei Fragen wenden Sie sich an den Bosch-Kundendienst unter 09 70 82 12 99 (lokaler Anruf).

BEDIENUNGSANLEITUNG CityMower 18V-32-300 BOSCH

Originalbetriebsanleitung

Original instructions

Notice originale

Manual original

Manual original

Deutsch......Seite 3

English Page 11

Français......Page 19

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf.

Erläuterung der Symbole auf dem Gartengerät, Ladegerät und Akku

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Körper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet.

Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht vor dem Verlust von Zehen und Fingern.

Schalten Sie das Gartengerät aus und lösen Sie den Stromkreisunterbrecher, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen oder wenn Sie das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen.

tengerät auch nur für kurze Zeit unbeaufsichtigt lassen.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen.

Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen.

Nicht zutreffend.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestattet.

Verwenden Sie zur Reinigung des Gartengeräts keinen Hochdruckreiniger oder Gartenschlauch.

Überprüfen Sie sorgfältig den Bereich, auf dem das Gartengerät verwendet werden soll, nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie

Bedienung

alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder kleine Baumstümpfe im dichten Gras versteckt sind.

▶ Niemals Kindern oder Personen, die diese Anweisungen nicht kennen, erlauben, das Produkt zu benutzen. Nationale Vorschriften können das Alter des Bedieners einschränken. Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf, wenn es nicht in Gebrauch ist. ▶ Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder Personen, die diese Anweisungen nicht kennen, niemals, das Gartengerät zu benutzen. - Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Benutzen Sie das Gartengerät niemals, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Hose.

se. Benutzen Sie das Produkt nie barfuß.

▶ Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper. Prüfen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden. ▶ Mähen Sie nur bei Tageslicht oder gutem künstlichem Licht. ▶ Bei schlechten Wetterbedingungen insbesondere bei einem aufziehendem Gewitter nicht mit dem Rasenmäher arbeiten. ▶ Betreiben Sie das Gartengerät nach Möglichkeit nicht bei nassem Gras. ▶ Stets ruhig gehen, niemals schnell laufen. ▶ Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb. ▶ Wir empfehlen, einen Gehörschutz zu Ihrem eigenen Schutz zu tragen. Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. ▶ Das Arbeiten an Böschungen kann gefährlich sein:

- Mähen Sie keine besonders steilen Abhänge.

- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.

- Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.

– Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor.

▶ Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. ▶ Schieben Sie das Gartengerät beim Mähen immer vorwärts und ziehen Sie dieses niemals zum Körper hin. ▶ Die Messer müssen stehen, wenn Sie das Gartengerät für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Gartengerät zu und von dem zu mähenden Bereich transportieren. - Kippen Sie das Gartengerät beim Starten oder Anlassen des Motors nicht. ▶ Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. ▶ Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. ▶ Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten.

▶ Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor.

▶ Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden steht.

- Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln.

▶ Nehmen Sie keine Veränderungen am Produkt vor. Unzulässige Veränderungen können die Sicherheit Ihres Produkts beeinträchtigen und zu verstärkten Geräuschen und Vibrationen führen.

Laubsammeln

Das Laubsammelmesser ist so geformt, dass es Herbstlaub von ihrem Rasen aufnehmen kann. Damit diese Funktion ein optimales Ergebnis erzielt, ist folgendes einzuhalten:

• Sammeln Sie Laub nur bei maximaler Schnitthöhe. – Sammeln Sie Laub nur auf Ihrem Rasen.
• Inspizieren Sie vor dem Laubsammeln die Arbeitsfläche und halten Sie Menschen, Haustiere, Glasgegenstände und Autos auf Abstand.

Stromkreisunterbrecher lösen

• Immer wenn Sie sich vom Gartengerät entfernen. – Vor dem Beseitigen von Blockierungen.
• Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten.

• Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist.
• Wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen).

Wartung

• Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten. ▶ Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist. ▶ Überprüfen Sie regelmäßig den Grasfangsack auf Abnutzung und Verschleiß. ▶ Überprüfen Sie regelmäßig den Grasfangkorb auf Abnutzung und Verschleiß. Überprüfen Sie das Produkt und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. ▶ Verwenden Sie ausschließlich für das Gartengerät vorgesehene Schneidmesser. ▶ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ▶ Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen.

Sicherheitshinweise und Hinweise für den optimalen Umgang mit dem Akku

▶ Stellen Sie sicher, dass das Produkt ausgeschaltet und der Stromkreisunterbrecher gelöst ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Produkt, das eingeschaltet ist, kann zu Unfällen führen. ▶ Verwenden Sie nur die für dieses Produkt vorgesehenen Bosch Akkus. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. ▶ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze (z. B. auch vor dauernder Sonneneinstrahlung), Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.

▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. ▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. ▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. ▶ Schließen Sie den Akku nicht kurz. Es besteht Explosionsgefahr. ▶ Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie das Produkt und den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. ▶ Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben.

▶ Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Ladegerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. ▶ Beaufsichtigen Sie Kinder. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen. Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 4,0 Ah (ab 10 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

▶ Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. ▶ Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren. Für erhöhte elektrische Sicherheit wird empfohlen, einen Fehlerstrom-Schutzschalter mit einem max. Auslösestrom von 30 mA zu verwenden. Prüfen Sie Ihren FI-Schutzschalter stets vor Gebrauch.

Bestimmungsgemäßer Gebrauch

Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mähen.

Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt.

Das Gartengerät ist zum Rasenmähen auf Bodenhöhe bestimmt.

Technische Daten

Rasenmäher CityMower 18V-32-300
Sachnummer	3 600 HB9 A..
Nennspannung V 18
Messergehäusebreite cm 34
Schnitthöhe mm 30 – 60
Volumen, Grasfangsack I 31
Gewicht entsprechend EPTA-Procedure 01:2014A)	kg 9,4 / 9,5
Seriennummer siehe Typenschild am Gartengerät
empfohlene Umgebungstemperatur beim Laden °C 0 ... +35
erlaubte Umgebungstemperatur beim Betrieb und bei Lagerung	°C -20 ... +50
Akkutyp PBA 18V...W-.
	4,0 Ah, 5,0 Ah, 6,0 Ah

A) abhängig vom verwendeten Akku Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen.

Ladegerät AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV

Ladestrom A 1,0 1,5 3,0 8,0
Ladezeit (Akku entladen)
- Akku mit 4,0 Ah min 240 168 95 35
- Akku mit 5,0 Ah min 275 193 104 46
- Akku mit 6,0 Ah min 364 260 130 62
Gewicht entsprechend EPTA-Procedure 01:2014	kg 0,17 0,38 0,40 0,60
Schutzklasse	☐/II/II/II/II		☐	☐

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Geräusch-/Vibrationsinformation

3 600 HB9 A..

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Geräuschemissionswerte ermittelt entsprechend EN 60335-2-77

- Schalldruckpegel dB(A)		69
- Schallleistungspegel dB(A)		89
- Unsicherheit K dB		= 1,0
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-77
- Schwingungsemissionswert a h	m/s 2	< 2,5
- Unsicherheit K m/s	2	= 1,5

Montage und Betrieb

LieferumfangA)	A	283

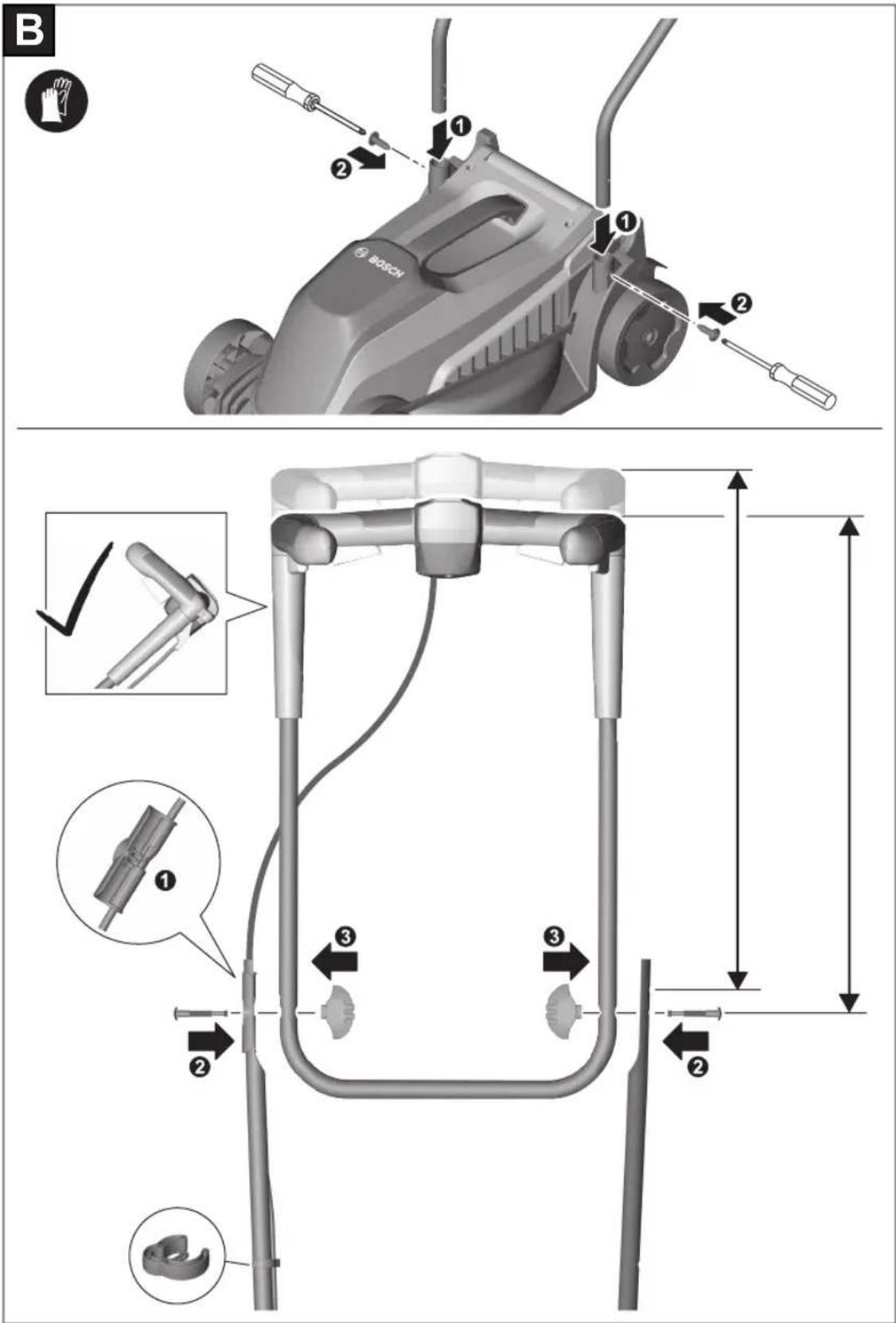

Griffbügel montieren	B	284

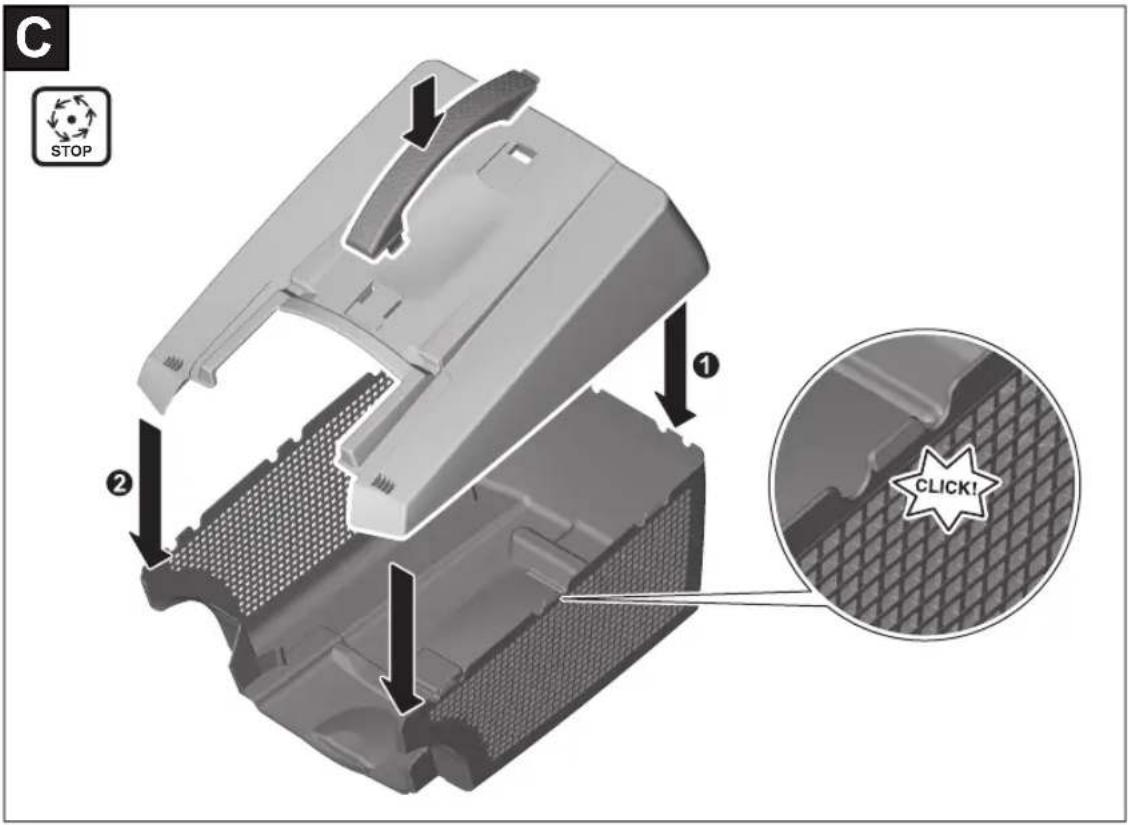

Grasfangkorb zusammensetzen	C	285

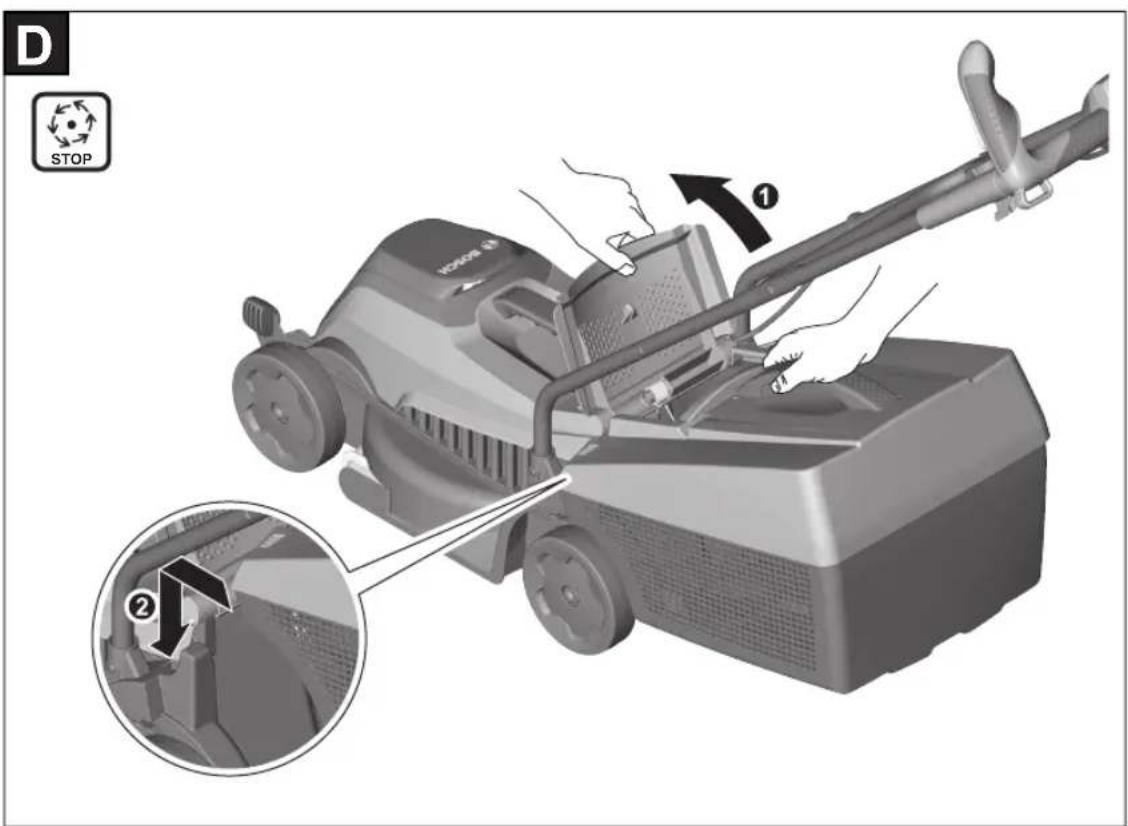

Grasfangkorb einsetzen/abnehmen	D	285
Schnitthöhe einstellen	E	286
Akku einsetzen	F	286
Betrieb	G - I	287 - 289
- Stromkreisunterbrecher einfügen
- Einschalten
- Mähen
- Ausschalten
- Stromkreisunterbrecher entfernen
Akku entnehmen	J	290
Arbeitshinweis „mähen“	K	290
Messerwartung/Messerwechsel	L	291
Zubehör auswählen	M	292

A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Inbetriebnahme

Zu Ihrer Sicherheit

Achtung! Schalten Sie das Gartengerät aus, lösen Sie den Stromkreisunterbrecher und entfernen Sie den Akku, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen. Gleiches gilt, wenn das Schalterkabel beschädigt, angeschnitten oder verwickelt ist. ▶ Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer noch einige Sekunden weiter. ▶ Vorsicht: Das rotierende Schneidmesser nicht berühren.

Akku laden

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 35 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Produkt durch eine Schutzschaltung abgeschaltet: Das Produkt arbeitet nicht mehr.

Drücken Sie nach dem automatischen Abschalten des Produkts nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Beachten Sie die Hinweise zur Entsorgung des Akkus.

Akku einsetzen/entnehmen

Hinweis: Werden nicht geeignete Akkus verwendet, kann es zu Fehlfunktionen oder zur Beschädigung des Geräts führen. Setzen Sie den geladenen Akku ein. Stellen Sie sicher, dass der Akku vollständig eingesetzt ist.

Zur Entnahme des Akkus aus dem Gerät, drücken Sie die Akku-Entriegelungstaste und ziehen den Akku heraus.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku in das Ladegerät eingesetzt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung der optimale Ladestrom gewählt. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente (AL 1810)

Blinklicht Akku-Ladeanzeige

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige signalisiert.

Dauerlicht Akku-Ladeanzeige

Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist oder dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist

und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen. Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Bedeutung der Anzeigeelemente (AL 1815 CV)

Blinklicht Akku-Ladeanzeige

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige signalisiert.

Dauerlicht Akku-Ladeanzeige

Das Dauerlicht der Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist

oder dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Bedeutung der Anzeigeelemente (AL 1830 CV / AL 1880 CV)

Blinklicht (schnell) grüne Akku-Ladeanzeige

Der Schnellladevorgang wird durch schnelles Blinken der grünen Akku-Ladeanzeige signalisiert.

siert.

Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten“.

Blinklicht (langsam) grüne Akku-Ladeanzeige

Bei einem Ladestand des Akkus von ca. 80% blinkt die grüne Akku-Ladeanzeige langsam.

Der Akku kann zum sofortigen Gebrauch entnommen werden.

Dauerlicht grüne Akku-Ladeanzeige

Das Dauerlicht der grünen Akku-Ladeanzeige signalisiert, dass der Akku vollständig aufgeladen ist.

den ist.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Dauerlicht rote Akku-Ladeanzeige

Das Dauerlicht der roten Akku-Ladeanzeige signalisiert, dass die Temperatur des Akkus au-

Das Dauerlicht der roten Akku-Ladeanzeige signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnellladung um.

Blinklicht rote Akku-Ladeanzeige

Das Blinklicht der roten Akku-Ladeanzeige signalisiert eine andere Störung des Ladevorganges, siehe Abschnitt „Fehler – Ursachen und Abhilfe“.

Das Blinklicht der roten Akku-Ladeanzeige signalisiert eine andere Störung des Ladevorganges, siehe Abschnitt „Fehler – Ursachen und Abhilfe“.

Arbeitshinweise

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Grasdichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe.

Häufiges Ein- und Ausschalten des Gartengeräts während des Mähvorgangs reduziert ebenfalls die Schnittleistung (Akku-Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mähen, die Schnitthöhe zu vergrößern und in angemessenem Tempo zu gehen.

Das unten aufgeführte Beispiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf drei Akkus.

Schnittbedingungen

Sehr dünnes, trockenes Gras

Schnittleistung

Akku mit 4,0 Ah bis zu 200 m

Schnittbedingungen

Akku mit 5,0 Ah bis zu 250 m	2
Akku mit 6,0 Ah bis zu 300 m	2

Um die Laufzeit zu verlängern, kann ein zusätzlicher Akku über eine autorisierte Kundendienststelle für Bosch Gartengeräte erworben werden.

Fehlersuche

Symptom Mögliche Ursache Abhilfe

Motor läuft nicht an Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst
	Akku entladen Laden Sie den Akku
	Akku zu kalt/zu heiß Akku erwärmen/abkühlen lassen
	Gras zu lang Max. erlaubte Grashöhe ist 15 cm mit der größtenSchnitthöheneinstellung
	Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
	Stromkreisunterbrecher nicht richtig/nicht vollständig eingesetzt	Richtig einsetzen
Gartengerät läuft mit Unterbrechungen	Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst
	Motorschutz hat angesprochen Motor abkühlen lassen und größere Schnitthöhe einstellen
Gartengerät hinterlässt unregelmäßiges Schnittbild und/oder Motor arbeitet schwer	Schnitthöhe zu niedrig Größere Schnitthöhe einstellen
	Messer stumpf	Messer wechseln (siehe Bild L)
	Blockierungen möglich Gartengerät ausschalten und Stromkreisunterbrecher lösenUnterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Messer falsch herum montiert Messer richtig herum montieren
Nach Einschalten des Gartengeräts dreht sich das Messer nicht	Messer durch Gras behindert Gartengerät ausschalten und Stromkreisunterbrecher lösenVerstopfung entfernen (tragen Sie immer Gartenhandschuhe)
	Messermutter/-schraube lose Messermutter/-schraube festziehen (17 Nm)
Starke Vibrationen/Ge-räusche	Messermutter/-schraube lose Messermutter/-schraube festziehen (17 Nm)
	Messer beschädigt	Messer wechseln (siehe Bild L)

Wartung und Service

Wartung, Reinigung und Lagerung

▶ Nehmen Sie den Akku vor allen Arbeiten am Gartengerät (z. B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Gartengerät. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. ▶ Halten Sie das Produkt sauber, um gut und sicher arbeiten zu können.

Akku-Pflege

Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser. – Lagern Sie das Gartengerät und den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen. – Lagern Sie den Akku separat und nicht im Gartengerät.
• Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gartengerät.

– Die optimale Temperatur zur Aufbewahrung des Akkus beträgt 5 °C. – Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Produkte, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Produkte und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Produkte und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 11).

English

Safety Notes

Sekundär-/primärbatterier:

Li-ion:

(Wiederaufladbare) Akkus:

Li-Ionen-Akkus:

Beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 89).

Finnisch

Sicherheitshinweise

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Weitere Serviceadressen finden Sie unter:
