BEDIENUNGSANLEITUNG PXA500.1 KICKER

Benutzerhandbuch | Deutsch

MONOVERSTÄRKER DER PXA.1-SERIE

VERSTÄRKER DER PXA.1-SERIE BENUTZERHANDBUCH

MODELL: PXA200.1 | PXA500.1

Autorisierter KICKER-Handler:

WICHTIGER SICHERHEITSHINWEIS: FIN

Kaufdatum:

LANGERER, DURCHGEHENDER BETRIEB EINES

Seriennummer:

VERSTARKERS MIT VERZERRUNGEN ODER

CLIPPING KANN ZU UBERHITZUNG IHRES

AUDIOSYSTEMS FUHREN, DADJURCH KANN

ES FEUER FANGEN UND SOMIT SCHWERE

SCHÄDEN AN IHRN KOMPONENTEN UND/

ODER IHREM FAHRZEUG VERURSACHEN.

LEISTUNG

Modell: PXA200.1 PXA500.1

Effektivstrom [Watt]

bei 14,4 V, 4 Ω mono, ≤ 1 % THD+N 25 x 1

bei 14,4 V, 20 mono, ≤ 1% THD+N 50 x 1

bei 14,4 V, 1 Ω mono, ≤ 1 % THD+N 100 x 1

bei 14,4 V, 0,5 Ω mono, ≤ 1 % THD+N 200 x 1

Engangsempfindlichkeit

Low-Pegel: 125mV - 5V

Elektronische Freqenzweiche

Wahlbarer Tiefpass 60 Hz, 80 Hz, 100 Hz oder 120 Hz; 24 dB/Oktave

Wahlbarer Tiefpass 60 Hz, 80 Hz, 100 Hz oder 120 Hz; 24 dB/Oktave

KickEQTM-Bassanhebung

Wahbar O oder +6 dB bei 40 Hz

Wahlbar O oder +6 dB bei 40 Hz

Subsonic-Filter

25 Hz, 24 dB/Oktave

25 Hz, 24 dB/Oktave

Remote-Bass Ja

Ja

Profi-Tipp: Um die Beste Leistung Ihres neuen KICKER-Verstärkers sicherzustellen und die Garantie um ein Jahr zu verlangem, verwenden Sie ausschließlich Originalzubehör und Kabel von KICKER.

INSTALLATION

Montage: Wahlen Sie eine strukturell geeignete Stelle für die Montage Ihres KICKER-Verstärkers s. Stellen Sie sich, dass sich hinter den Stellen, an denen die Schrauben angebracht werden, nichts bei ndet. Wahlen Sie eine Stelle, die mindestens 10 cm (4 Zoll) Freiraum für die Belüfung des Verstärkers latent. Bohren Sie vier Löcher mit einem Durchmesser von 3 mm (7/64 Zoll) und montieren Sie den Verstärker mit den mitgelieferten #8 Schrauben.

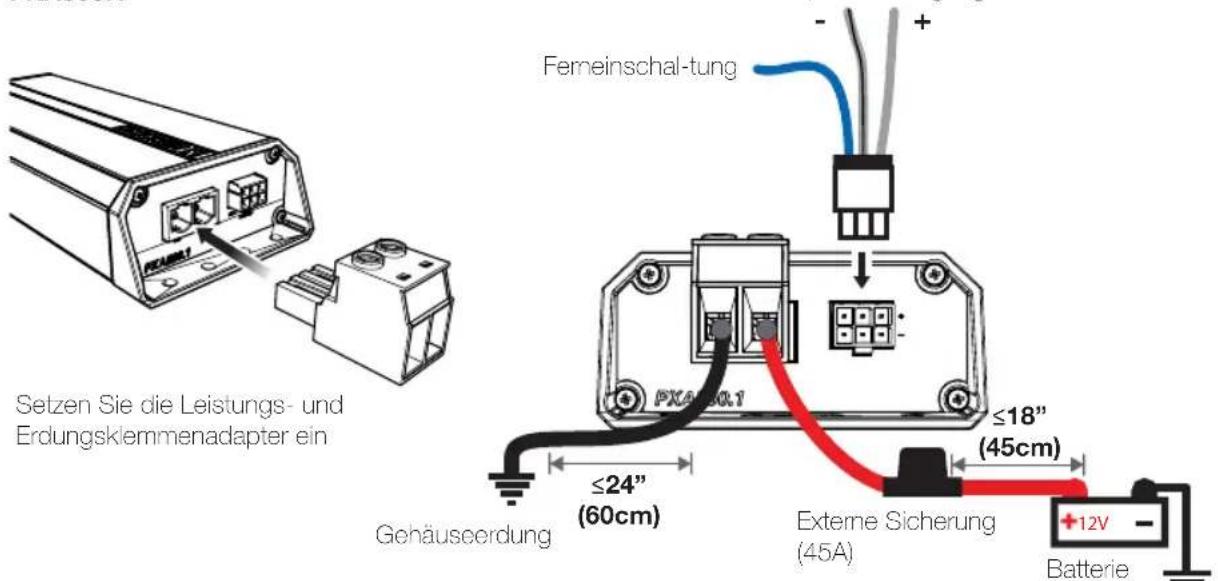

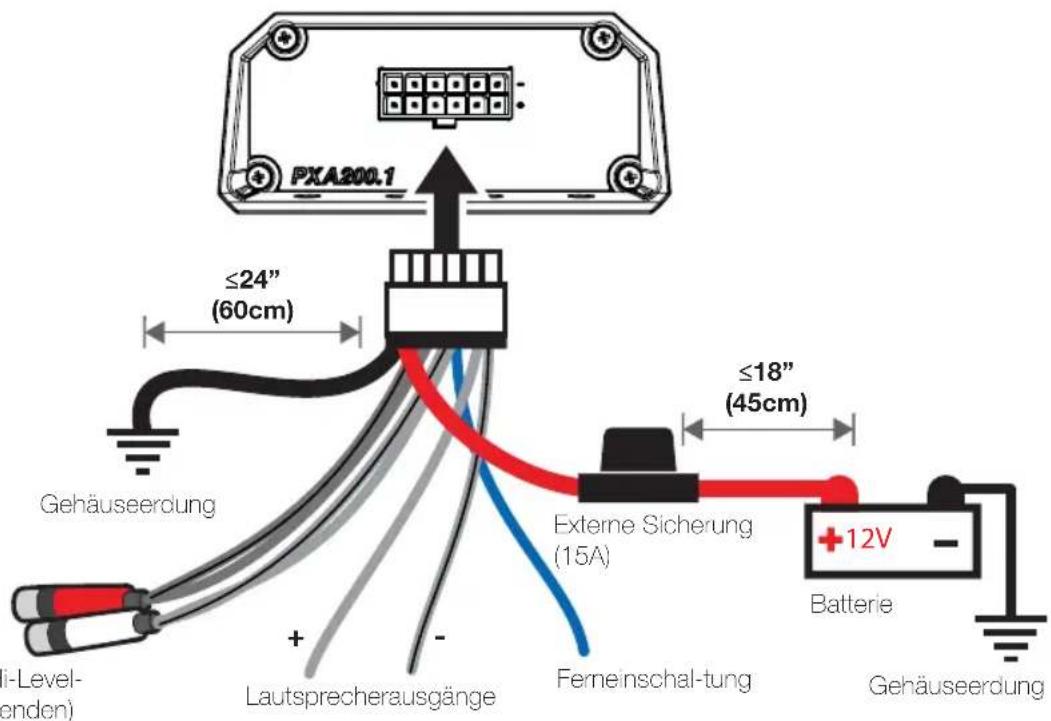

Verkabelung: Klemmen Sie die Batterie des Fahrzeugs ab, um einen Kurzschluß zu vermeiden. Schlieben Sie den PX-Netzanschluss an den Veränder an. Verbinden Sie das Erdungskabel, das nicht länger als 60 cm (24 Zoll) sein sollte, mit einem farb- und rosfreien Metalteil am Fahrzeuggehause. Es wird empfohlen, ein zusätzliches Erdungskabel der gleichen Stärke (oder größter) zwischen dem negativen Pol der Batterie und dem Fahrzeuggehause anzuschreiben.

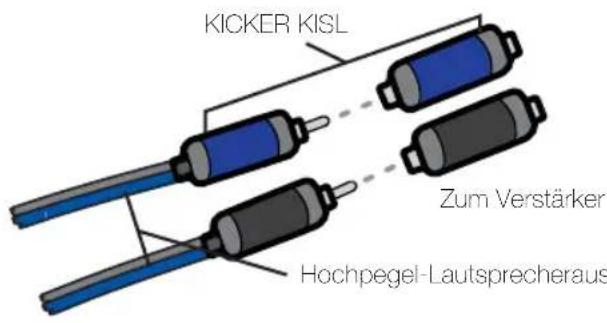

Der PX-Verstärker ist mit differentiellen Dual-Eingängen ausgestattet, die hohe oder niedrige Signale von der Hauptinheit des Stereosystems empfanken. Ein High-Level-Signal kann mit dem KICKER ZISL (siehe Abbildung) von den Laufsprecherausgaben der Hauptinheit an den RCA-Stereoeingang am Endfeld des Verstärkers geleitet werden. Stellen Sie safer, dass der Engangspegel des PX-Verstärkers auf "Hi" eingestellt ist). Das Signal kann auch über die RCA Low-Level-Ausgabe an der Hauptinheit an dem Verstärker übermittelt werden. Legen Sie den Engangspegel am Endfeld des Verstärkers auf "LO" fest. Beide Methoden stellen ein Hi-Level-Signal am Ausgang safer. Halten Sie das Audiosignalkabel von den Werkskabelanschlüssen und anderen Stromkabeln getrennt. Wenn Sie die Kabel überkreuzen müssen, machen Sie das in einem 90 Grad Winkel.

Modell Externe Sicherung (separatehaltlich)

PXA200.1 1 x 15 Ampere

PXA500.1 1 x 45 Ampere

Hochpegel-Lautsprecherausgangskabel

Schneiden Sie das geschliefte role Stromkabel am PXA-Kabelstrang ab und installieren Sie eine Sicherung von 15 A (PXA200.1) oder 45 A (PXA500.1). Die Sicherung soll in einem Abstand von hochstens 18^ (45 cm) von der Batterie und in Reihe mit dem Netzkabel des Kabelstrangs erfolgen, das mit ihrem Verträger verbunden ist. Wird es jemals nötig, den Verträger nach Installation aus ihrem Fahrzeug zu entfernen, so sollen der Erdungsdracht der letzte Draht sein, der vom Verträger getrennt wird - der Installationsreihenfolge tatsäch entgegengesetzt.

PXA200.1

RCA-Eingänge (entfemen, um Hi-Level-Eingang zu verwenden)

PXA500.1

PXA500.1: Nutzen 8-Gauge-Kabel, wenn das Stromkabel von mehr ist 10 Meter in der Länge ist; 10 Gauge, wenn weniger.

BETRIEB

Automatische Einschaltwahl: Die PX-Serie umfasst drei automatische Einschaltmodi, die am Endfeld gewählt werden können: +12V oder DC Offset. Der DC Offset-Modus aktiviert am REM-Anschluss die +12V Ausgabe für das Einschalten zusätzlicher Veränder.

• Remote Turn-On: Legen Sie den Schalter auf +12V fest, um den Remote Turn-On-Schalter auf dem PX-Netzanschluss zu verwenden. Verbinden Sie den Remote Turn-On-Anschluss an der Hauptinheit über ein 18 Gauge Kabel mit dem REM-Kabel am PX-Netzanschluss. Dies ist die bevorzugte automatische Einschaltmethode.
  DC Offset Turn-On: Wenn Remote Turn-On nicht verfügbar ist, ist die nachstbeste Einstellung DC Offset Der DC Offset-Modus erkennt einen 6V DC Offset der Hi-Level-Laufsprecherausgabe, wenn die Haupteinheit eingeschaltet ist.

Eingangspegel: Die RCA-Eingänge an den KICKER PX-Verstärkern konnen hohe und niedrige Signale von der Haupteinheit empfangen. Wenn die einzige Ausgabe der Haupteinheit ein Hi-Level-Signal ist, legen Sie den Eingangspegel des Verstärkers auf HI fest.

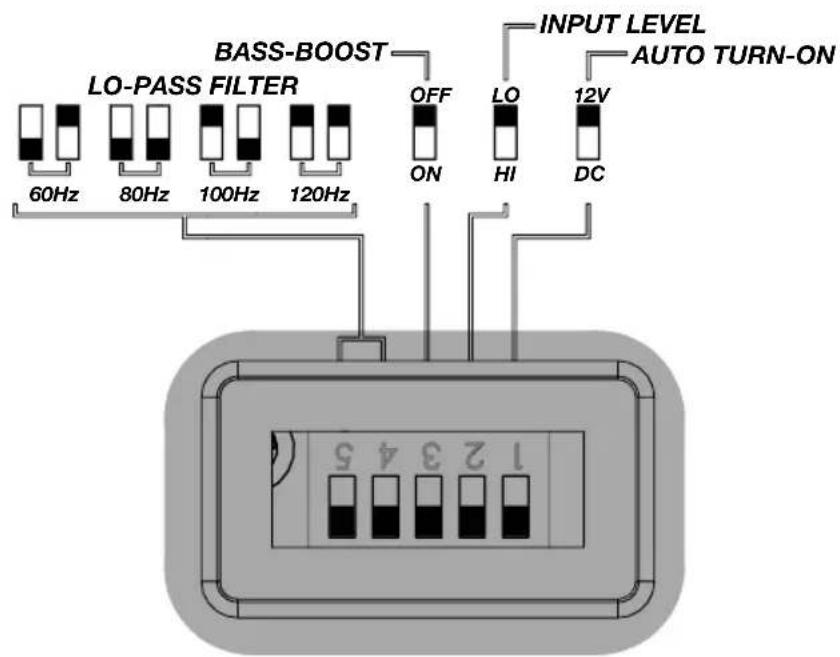

TIEFPASS-Schalter: Verwenden Sie die TIEFPASS-Schalter hinter dem schützenden Gummibelag des Verstärkers, um die interne Freqenzweiche einzustellen. Wahlen Sie einen Cutoff von 60 Hz, 80 Hz, 100 Hz oder 120 Hz, je nach Konf guration der Schalter. Niemals die Schalter mit eingeschalteten Audiosystemändern!

Bassanhebung: Der Bassanhebungsschalter ist für eine erhöhte Ausgangsleistung (6dB) bei 40 Hz ausgelegt. Wenn dieser eingeschaltet ist, wird empfohlen, den Eingangsverstärkungsregler nachzujustieren, um eine Begrenzung des Verständers zu vermeiden.

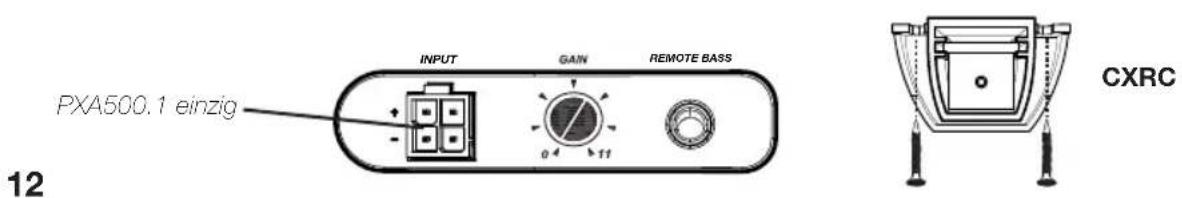

Eingangsverstärkungsregler: Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Quellgerats an den Eingangspiegel des Verstärkers an. Stellen Sie das Quellgerat auf ca. 3/4 der Lautstärke ein (wenn das Quellgerat bis zu 30 reicht, stellen Sie es auf 25). Drehen Sie dann langsam (im Uhrzeigersinn) die Verstärkung am Versteller auf, bis Sie eine hörbare Verzerrung wahrnehmen. Drehen Sie sie dann ein weniger zureck.

Remote-Bass-CXRC (separateheltich): Sie konnen den Ausgangspiegel des Verstärkers aus der Ferne mit dem CXRC regeln. Um die CXRC-Fernbedienung auf einer Oberfläche zu montieren, schrauben Sie die Fernbedienung am gewählten Ort fest und verlegen dann das Kabel vom Controller zur „Remote-Bass"-Buchse am Verstärker. NICHT verbinden/trennen, während der Verstärkers eingeschaltet ist.

PROBLEMBEHANDLUNG

Wenn der Verstärker nicht Funktioniert, überprüfen Sie die offensichtlichen Fehlerquellen, beispelssweise durchgebrannte Sicherungen, falsche Kabelverbindungen, unzulässige Einstellung für Crossover, Verstärkerregelung, usw. Am seitlichen Netzschaltfeld des Kicker PX-Verstärkers bef indet sich eine Leistungsschutz-LED. Abhängig vom Zustand des Verstärkers und des Ladesystems des Fahrzeugs leuchtet die LED rot oder blau. Eine blaue LED zeigt an, dass der Verstärker eingeschaltet ist und einwandfrei Funktioniert.

Blae LED aus, keine Leistung? Überprüfen Sie mit einem Volt Ohm-Meter (VOM) Folgendes: 1 Den +12 Volt Stromanschluss (solle +12V bis +16V sein). 2 Den Remote-Turn-On-Anschluss (solle +12V bis +16V sein) 3 Ob die Strom- und Erdungsanschlussüsse umgekehrt sind. 4 Den Erdanschluss auf Leitfähigkeit.

Blaue LED an, keine Leistung? Überprüfen Sie Folgenden: 1RCA-Verbindungen 2 Tie Laufsprecherausgabe mit einem Funktionierenden Laufsprecher. 3 Ersetzen Sie die Haupteinheit durch eine Funktionierende Haupteinheit. 4 Überprüfen Sie mit dem VOM-Meter, der auf Wechselspannung festgelegt ist, das RCA-Kabel des Verständrakers auf ein Signal.

Blinkt die Leistungsschutz-LED bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Überprüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Mochlicherweise müssen Sie die Fahrzeugbatterie ersetzen oder auf den aden bzw. die Lichtmaschine ersetzen.

Leistungsschutz-LED an, keine Leistung? 1Verträger ist sehr heiB = Wärmeschutz ist aktiviert. Überprüfen Sie mit dem VOM-Meter den Scheinwiderstand an den Laufsprecheranschlüssen (die Diagramme in thisem Handbuch zeigen den empfohlenen Mindestscheinwiderstand und mehrere Vorschläge für die Laufsprecherverkabelung). Stellen Sie außerdem sicher, dass der Luftstrom um den Verträger ausreichend ist. Der Verträger schaltet sich nur aus, wenn das Fahrzeug in Bewegung ist = Der Spannungsschutzschalter ist eingeschaltet. Die Stromspannung fur den Verträger liegt nicht im Betriebsbereich von 10 bis 16 Volt. Lassen Sie das Lade- und Elektrisystem des Fahrzeugs überprüfen. Der Verträger Funktioniert nur bei niedrigen Laufstärkepegeln = Der Kurzschlussschutz ist aktiviert. Überprüfen Sie, ob sich die Laufsprecherkabel gegenseitig oder das Fahrgestell kurzgeschlossen haben. Überprüfen Sie, ob die Laufsprecher beschädigt sind oder die Laufsprecher unterhalb des empfohlenen Mindestscheinwiderstands betrieben werden.

Keine oder niedrige Ausgabe? 1 Uberprüfen Sie den Balanceregler an der Hauptinheit. 2 Überprüfen Sie die RCA (oder den Laatsprechereingang) und die Verbindungen am Laatsprecherausgang.

Die Lichtmaschine macht ein heulendes Gerausch mit der Motordrehzahl? 1 Überprüfen Sie, ob das RCA-Kabel (oder der Laatsprechereingang) beschädigt ist. 2 Überprüfen Sie die RCA-Kabelführung (oder den Laatsprechereingang). 3 Überprüfen Sie, ob die Haupteinheit richtig geerdet ist. 4 Überprüfen Sie die Verstärkereinstellungen und reduzieren Sie die Einstellungen, wenn diese zu hoch sind.

Reduzierte Basswiedergabe? Andern Sie die Laufsprecherverbindung am Stereo/Subwoofer-Kanal von positiv in negativ. Wenn sich der Bass verbessert, war der Laufsprecher phasenverschoben.

Eigenrauschen? Die KICKER-Verstärker sind für vollständige Kompatibilität mit den Headunits aller Hersteller ausgelegt. Einige Headunits erfordern möglicherweise eine zusätzliche Erdung, um Störgeräusahe im Audiosignal zu verhindern. Wenn these Problem bei ihrer Headunit auftritt, ist es meistens ausreichend, ein Erdungskabel in die RCA-Ausgabe an der Headunit und das Gehauseinzustecken.

Achtung: Wenn das Fahrzeug Starthilfe besteht, stellen Sie sicher, dass das Überbrückungskabel richtig angeschlossen ist. Ein unsachgemäß angeschlossenes Überbrückungskabel kann verursachen, dass die Verstärkersicherungen durchbrennen oder andere wichtige Systeme im Fahrzeug beschäftigt werden.

Falls Sie weitere Fragen zur Installation oder den Betrieb ihrer neuen KICKER-Produkts haben, wenden Sie sich an den autorisierten KICKER-Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen zur Installation fänden Sie im Abschnitt SUPPORT auf der KICKER-Homepage unter www.

kicker.com. Klichen Sie auf die Registerkarte "Technischer Support" und wahlen Sie ein Thema aus, um die entsprechenden Informationen anzuzeigen. Sie können die Informationen aus herunterlagen. Senden Sie eine E-Mail an [e-mail] oder rufen Sie den technischen Support unter der Nummer [phone] an, falls Sie noch weitere Fragen haben.
