BEDIENUNGSANLEITUNG PXA300.1 KICKER

Owner's Manual Manual del Propietario Manuel d'utilisatio Benutzerhandbuch

PXA Amplifiers

select language

Leistungsverdrahtung 139

Lautsprecherverdrahtung 142

Betrieb 144

Merkmale 144

Fehlersuche 150

PXA 5-CH

Installation 151

Montage 151

Leistungsverdrahtung 152

Lautsprecherverdrahtung 155

Betrieb 157

Merkmale 157

Fehlersuche 163

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Die PXA-Serie wurde entwickelt, um die extremen Bedingungen von Motorsport und Audioanlagen für den Außenbereich handhaben zu können. Sie liefert eine enorme Leistung und ist weiterhin höchst effizient, was sie ideal für weniger robuste Ladesysteme macht. Sie kann mit jedem KICKER-Produkt kombiniert werden, ob Motorsport-Lautsprecher, Full-Range-Lautsprecher oder die klassischen Aftermarket-Lautsprecher von KICKER. Und lassen Sie sich von dem schmalen, wasserdichten Format nicht täuschen: Diese Verstärker haben es in sich.

Modell: PXA300.1 PXA600.1 PXA400.4 PXA1000.5

Dynamische Leistung 500 W 8:00 W 6:00 W 1.400 W
R/W3 Ausgangsfristung
bei 14,4 V, 40 Stereo, ≤ 1 % THD+N			100 W x 4	100 W x 4
bei 14,4 V, 20 Storco, ≤ 1 % THD IN			100 W x 4	100 W x 4
bei 14,4 V, 4.0 Mono, < 1 % TH D+N	150 W x 1	300 W x 1	200 W x 2	200 W x 2 (Amp 1 und 2), 300 W X 1 (Sub)
bei 14,4 V, 2.0 Mono, < 1 % TH D+N	250 W x 1	500 W x 1		500 W x 1 (Sub)
bei 14,4 V, 1.0 Mono, ≤ 1 % TH D+N	300 W x 1	600 W x 1		600 W x 1 (Sub)
Frequenzgang [Hz]	25 Hz - 200 Hz	25 Hz - 200 Hz	10 Hz - 20 KHz	Full Range 10 Hz - 20 K=Z, Sub 25 Hz - 200 Hz
Wählbare elektron sche Frequenzweiche	12 dB/OktaveTiefpass60/80/100/120 l z	12 dB/OktaveTiefpass60/90/100/120 l z	24 dB/OktaveIochpass 80/120 l z,Tiefpass (nur 80 l z)	24 dB/OktaveIIochpass 90/120 l z (Amp I und Amo2),Tiefpass 60/80/100/120 l z (nur Sub)
KokEQTM Bass-Boost	Wählber 0+/8 dbBass-Boost bei 40 Hz	Wählber 0+/8 dbBass-Boost bei 40 Hz	x, A	(Nur Sub)Wen bar 0/-6 do Bass-Boost bei 40 Hz
Forder Hin/Aus Scheller	k, A	k, A	u1	(2) Hingertürsen Amo2, oder für den Sub-Hingang
Länge Zo , cm]	8-3/4, 24,8	8-3/4, 24,8	9-3/4, 24,8	12-7/8, 32,9
Hono Zoll, cm]	1-7/8, 4,7	1-7/8, 4,7	1-3/4, 4,5	1-15/18, 5
Dreite [Zoll, cm]	4-1/2, 11,5
Signal Reuson Verhälms [dB]	>85 dB, A boxerat, bezogen auf e a Nannlösung
Signal-Reuson-Verhälms [dB]	>75 dB (bez.: 1-W-Ausgang)
Eingangsempfindlichkeit	Neongstufig: 125 mV - 5 VHochsurg: 1 V - 40 V

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Profi-Tipp: Ein KICKER-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach Upgrades für KICKER-Subwoofer.

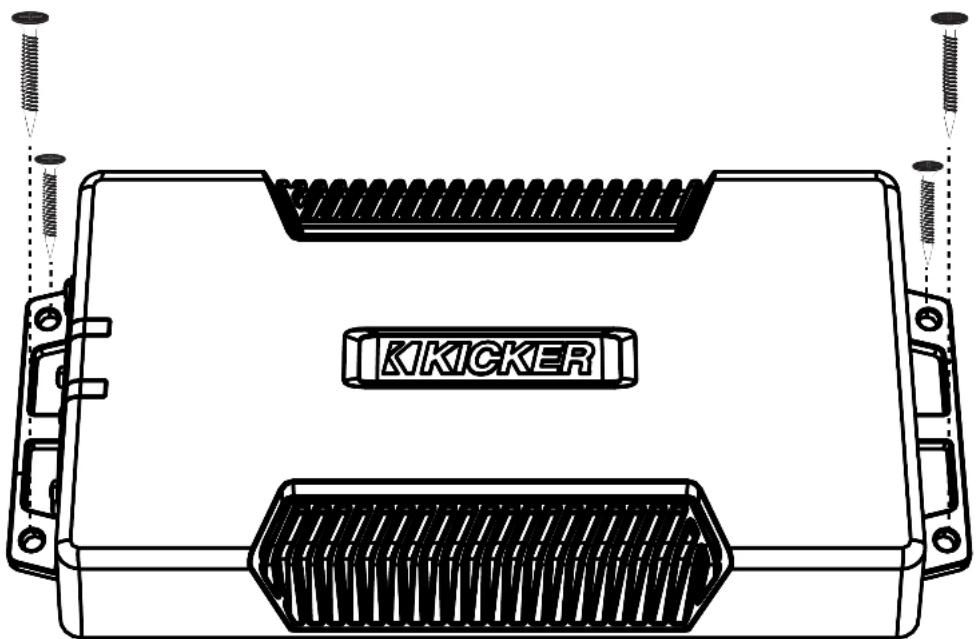

Montage

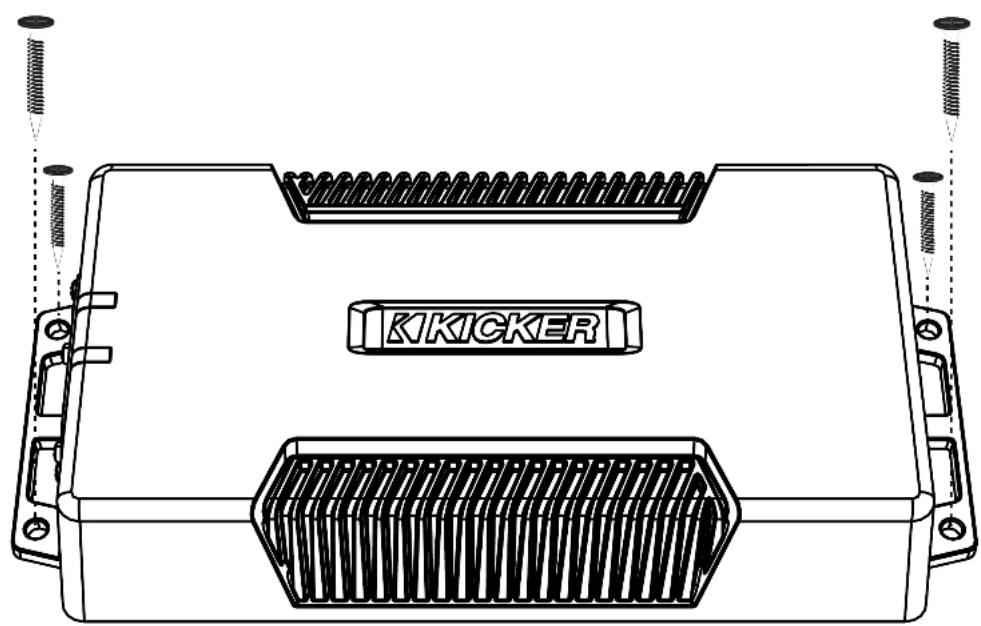

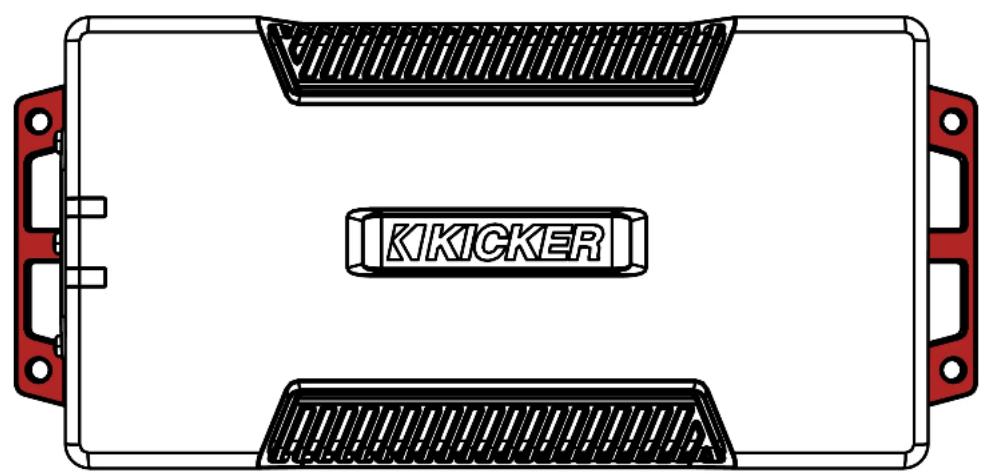

Wählen Sie für die Montage Ihres KICKER-Verstärkers einen geeigneten, stabilen Aufstellort. Vergewissern Sie sich, dass sich hinter dem Bereich, in den die Schrauben eingedreht werden sollen, keine Gegenstände befinden. Wählen Sie einen Standort, der mindestens 10 cm (4 Zoll) offene Belüftung für den Verstärker bietet. Bohren Sie vier Löcher mit einem 3 mm (7/64 Zoll) Bit und verwenden Sie die mitgelieferten #8-Schrauben, um den Verstärker zu montieren.

KIKICKER

Klicken Sie hier, um zu Verstärker-Installationskits zu gelangen

Modell

Externe Sicherung (separat erhältlich) Strom-/Erdungskabel KICKER Verdrahtungskit

Klemmen Sie die Fahrzeugbatterie ab, um einen elektrischen Kurzschluss zu vermeiden. Eine gute Erdung ist wichtig. Wenn der PXA in der Frontverkleidung eines Motorrads installiert wird, sollte idealerweise das Erdungskabel bis zur Batterie reichen. Verlegen Sie das Erdungskabel kurz, maximal 60 cm, und – falls es nicht mit der Batterie verbunden ist – verbinden Sie es mit einem lack- und korrosionsfreien, massiven Metallbereich des Fahrzeugchassis. Es wird empfohlen, ein zusätzliches Massekabel mit demselben oder einem größeren Querschnitt zwischen dem Minuspol der Batterie und dem Fahrzeugchassis zu verlegen. Halten Sie das Audiosignalkabel von den Werkskabelbäumen und anderen Stromkabeln fern. Wenn Sie diese Verkabelung kreuzen müssen, tun Sie dies in einem 90-Grad-Winkel. Installieren Sie eine Sicherung am blauen konstanten +12-V-Draht. Die Sicherung sollte so nah wie möglich an der Batterie, innerhalb von 45 cm (18 Zoll), und in einer Linie mit dem Stromkabel, das an den PXA-Verstärker angeschlossen ist, installiert werden. Stellen Sie sicher, dass das Stromkabel so verlegt ist, dass es nicht beschädigt, gequetscht oder gekürzt wird.

Wenn Sie den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte das Massekabel das letzte Kabel sein, das vom Verstärker getrennt wird – genau umgekehrt wie bei der Installation.

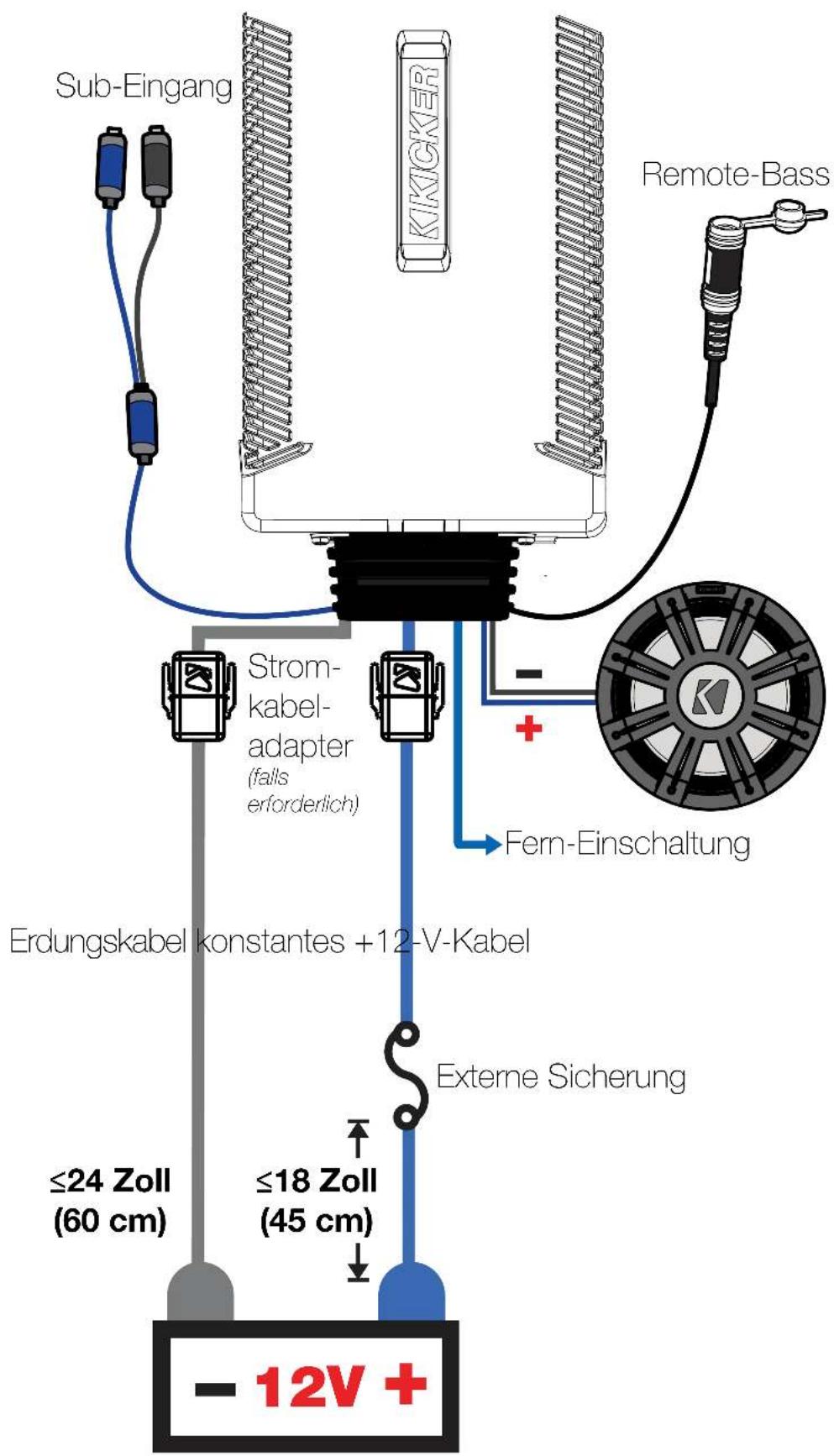

Sub-Eingang KIKICKER Remote-Bass Strom- kabel- adapter (falls erforderlich) Fern-Einschaltung Erdungskabel konstantes +12-V-Kabel Externe Sicherung ≤24 Zoll (60 cm) ≤18 Zoll (45 cm) - 12V +

Bei Installationen mit mehreren Verstärkern, bei denen Verteilerblöcke verwendet werden, sollte für jeden Verstärker die entsprechende Sicherung, oder ein Trennschalter, zwischen dem Verstärker und dem Verteilerblock innerhalb eines Abstands von 18 Zoll zum Block oder auf dem Verteilerblock installiert werden, wenn dieser eine Sicherung vorsieht. Das primäre Stromkabel sollte auch zwischen der Batterie und dem Verteilerblock abgesichert werden, und zwar innerhalb eines Abstands von 18 Zoll zum Pluspol der Batterie mit einer Sicherung oder einem Unterbrecher, der mindestens der Summe der Sicherungswerte der einzelnen Verstärker entspricht, aber nicht die Kapazität Ihrer Verkabelung überschreitet.

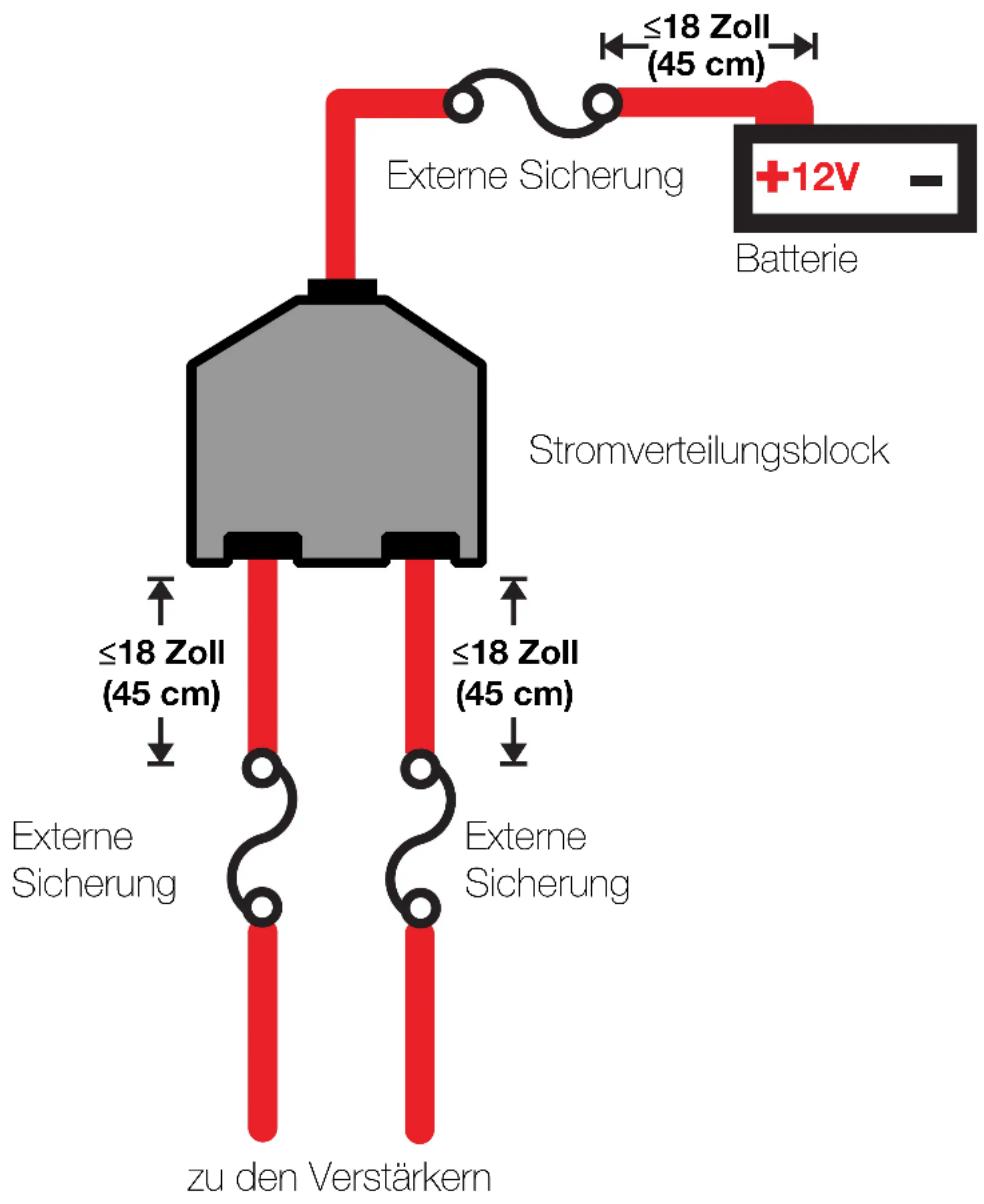

≤18 Zoll (45 cm) Externe Sicherung Stromverteilungsblock Batterie ≤18 Zoll (45 cm) ≤18 Zoll (45 cm) Externe Sicherung Externe Sicherung zu den Verstärkern +12V

Merkmale

Automatische Einschaltung: Die PXA-Serie bietet zwei verschiedene Einschaltmodi; +12 V und DC Offset.

• Fern-Einschaltung: Führen Sie einen 18-Gauge-Draht vom Fern-Einschalt-Draht an Ihrer Quelleinheit zum blauen REM-Draht am Kabelbaum Ihres PXA-Verstärkers.
• Gleichstrom-Offset-Einschaltung: Der Gleichstrom-Offset-Modus erkennt einen >2,5-V-Gleichstrom-Offset an den hochstufigen Lautsprecherausgaben, wenn die Quelleinheit eingeschaltet wurde

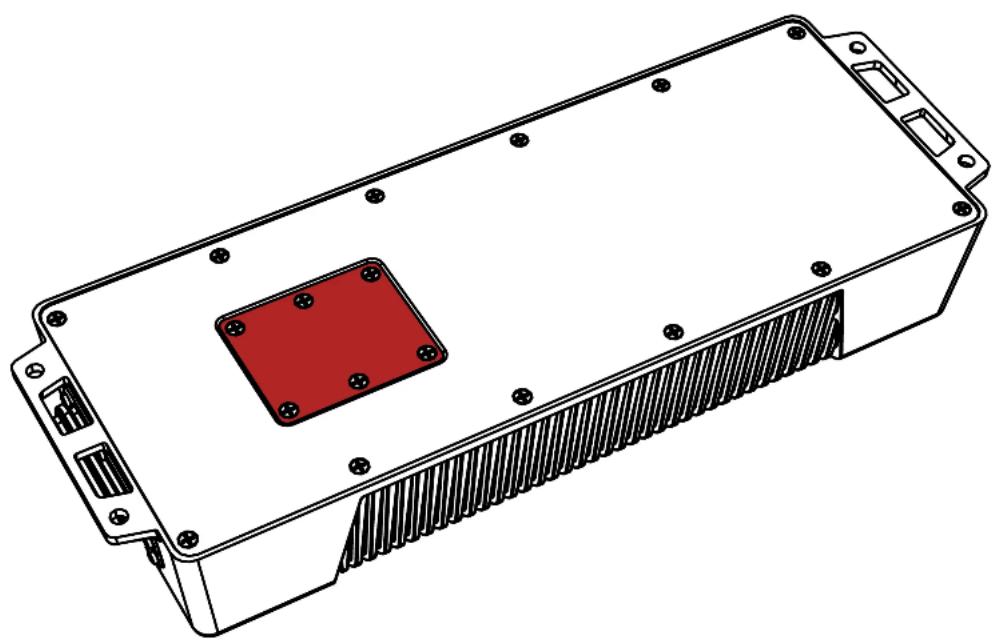

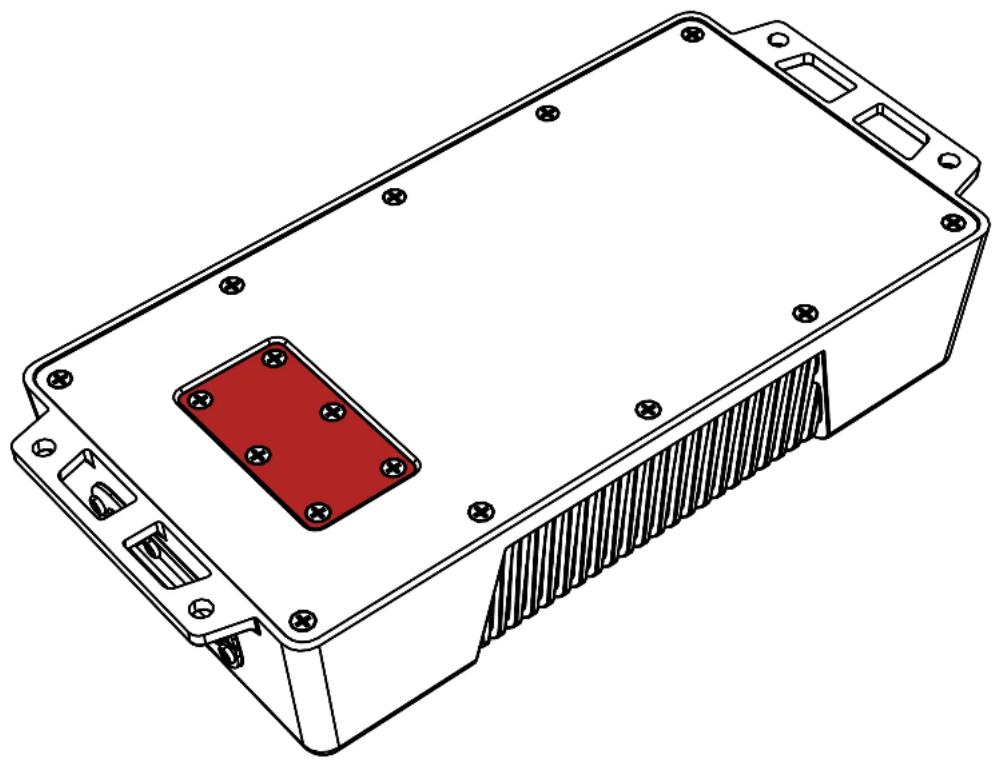

Um auf die Bedienfunktionen des PXA-Verstärkers zuzugreifen, entfernen Sie die sechs Phillips-Schrauben vom Boden des Verstärkers, die das Betriebspanel abdecken.

Eingangsver- stärkungssteuerung

Frequenzweichen- und Bass-Boost-Schalter

Eingangspegel: Die Cinch-Eingänge an KICKER PXA-Verstärkern können entweder Hoch- oder Niedrigpegelsignale von Ihrem Quellgerät empfangen. Wenn Sie ein hochstufiges Signal verwenden, setzen Sie den Eingangsstufenschalter am Verstärker einfach auf HI.

INPUT LEVEL

Eingangsverstärkungsregelung:

Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Quellgeräts an den Eingangspegel des Verstärkers an. Maximale Leistungsausgabe vom Verstärker ist möglich mit der niedrigsten Verstärkungseinstellung, die Verstärkung nicht korrekt einges kann dies zu verzerrter Ausgabe oder Beschädigung oder dem vorzeitigen

Ihrer Lautsprecher führen. Für eine schnelle Einrichtung können Sie die Quelleinheit bis auf 3/4 der Lautstärke einstellen (wenn die Quelleinheit bis 30 geht, gehen Sie bis 25). Drehen Sie die Verstärkung am Verstärker (im Uhrzeigersinn) langsam auf, bis Sie eine Verzerrung hören können, und drehen Sie sie dann etwas herunter.

Um die bevorzugte Methode für die Einstellung der Verstärkung zu verwenden, legen Sie ein Voltmeter oder ein Oszilloskop an, drehen Sie den Verstärker hoch und trennen Sie alle Lautsprecher vom Verstärker. Drehen Sie den Verstärkungsregler (gegen den Uhrzeigersinn) und alle Frequenzweichenregler vollständig herunter oder auf die Einstellung mit der niedrigsten Effektivität. Schalten Sie den Bass-Boost aus. Falls ein Remote-Bass-Zubehörgerät an den Verstärker angeschlossen ist, drehen Sie es vollständig auf (im Uhrzeigersinn). Stellen Sie sicher, dass alle EQ- und DSP-Einstellungen an der Quelleinheit, wie etwa Bass, Höhen, Fader, Sitzposition usw., auf Linear, Flach, Mittig oder Aus eingestellt sind. Schalten Sie den Verstärker ein. Spielen Sie eine 0-dB-Sinuswelle über Ihre Quelleinheit ab und erhöhen Sie die Lautstärke auf etwa 3/4 des Maximums. Sinuswellen-Tracks können kostenlos von KICKER.com unter der Registerkarte „Support“ heruntergeladen werden. Verwenden Sie die 50-Hz-Sinuswelle, um die Verstärkung für einen Subwoofer einzustellen, und die 1-kHz-Sinuswelle für Full-Range-Lautsprecher. Richten Sie Ihr Voltmeter oder Ihr Oszilloskop ein, um die Wechselspannung (AC) zu messen.

Platzieren Sie die Sonden des Voltmeters auf den Lautsprecher-Abgangsklemmen des Verstärkers. Wenn die Sinuswelle wiedergegeben wird, drehen Sie den Verstärkungsregler langsam auf (im Uhrzeigersinn) und beobachten Sie den Anstieg der Wechselspannung (AC) auf dem Voltmeter. Wenn die gewünschte Spannung angezeigt wird (vgl. die beigefügte Leistungstabelle) oder wenn die Wellenform quadratisch wird, stoppen Sie die Erhöhung der Verstärkung, schalten Sie den Verstärker aus, schließen Sie alle Lautsprecher wieder an und legen Sie die Frequenzweichen für Ihre gewünschte Einstellung fest. Ihre Verstärkung ist jetzt für maximale, unbeschränkte Leistung vom Verstärker eingestellt. Wenn Sie die Amplitude mit den Einstellungen an der Quelleinheit oder dem Bass-Boost am Verstärker erhöhen, kommt es zu Verzerrung, und Sie werden diese Schritte wiederholen müssen.

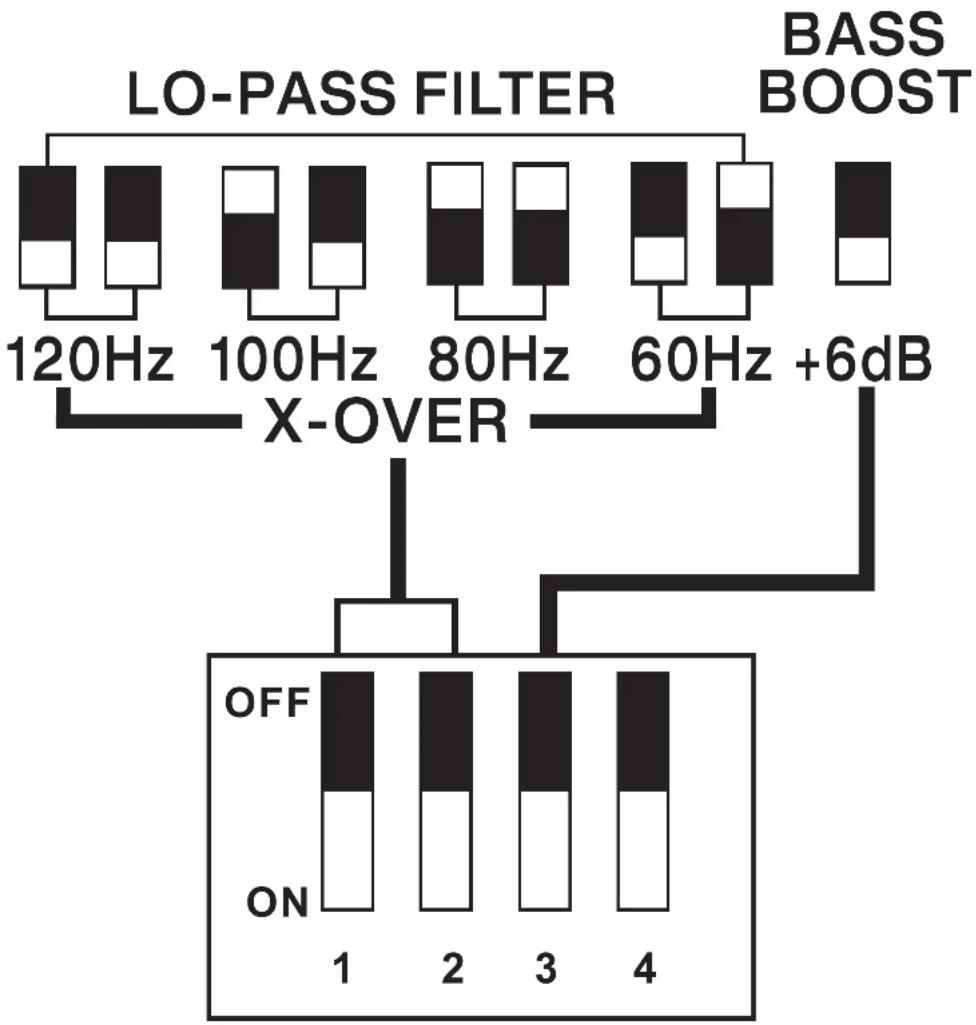


KICK EQ Bass-Boost: Der Bass-Boost wurde entwickelt, um Ihnen eine höhere Ausgabe, +6 dB, bei 40 Hz zu geben. Wenn Sie ihn aufdrehen, müssen Sie den Eingangsverstärkungsregler neu einstellen, damit der Verstärker nicht übersteuert wird.

Tiefpass: Verwenden Sie die Tiefpass-Schalter, um die interne Frequenzweiche einzustellen. Stellen Sie die Grenzfrequenz auf 60 Hz, 80 Hz, 100 Hz oder 120 Hz ein, abhängig von der Schalterkonfiguration. Ändern Sie niemals die Schalter, wenn das Audiosystem eingeschaltet ist!

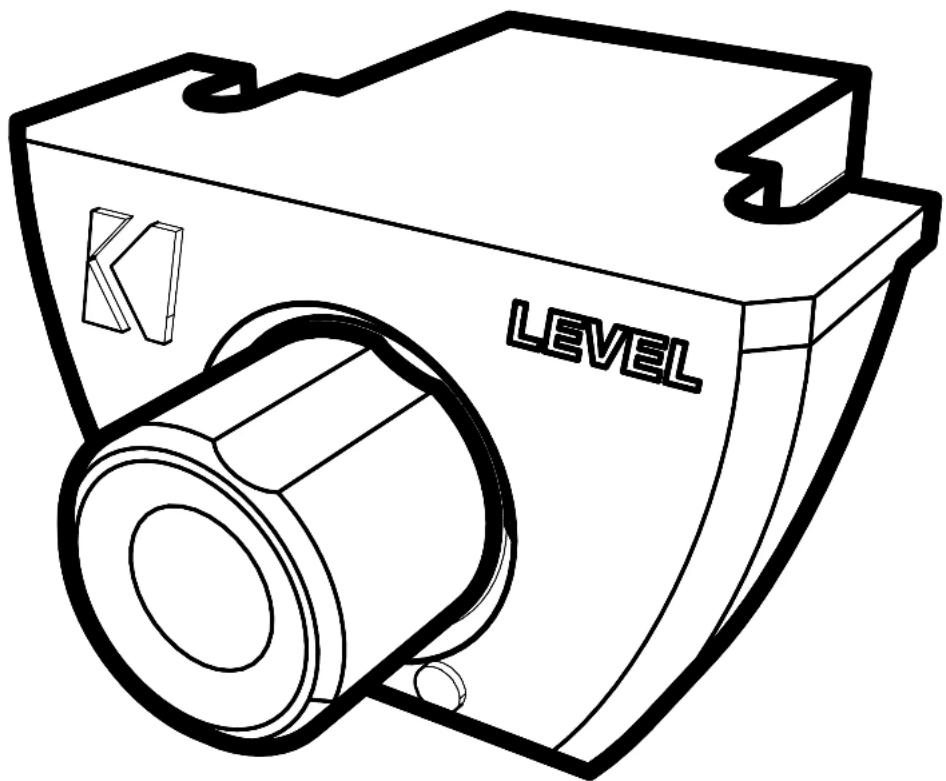

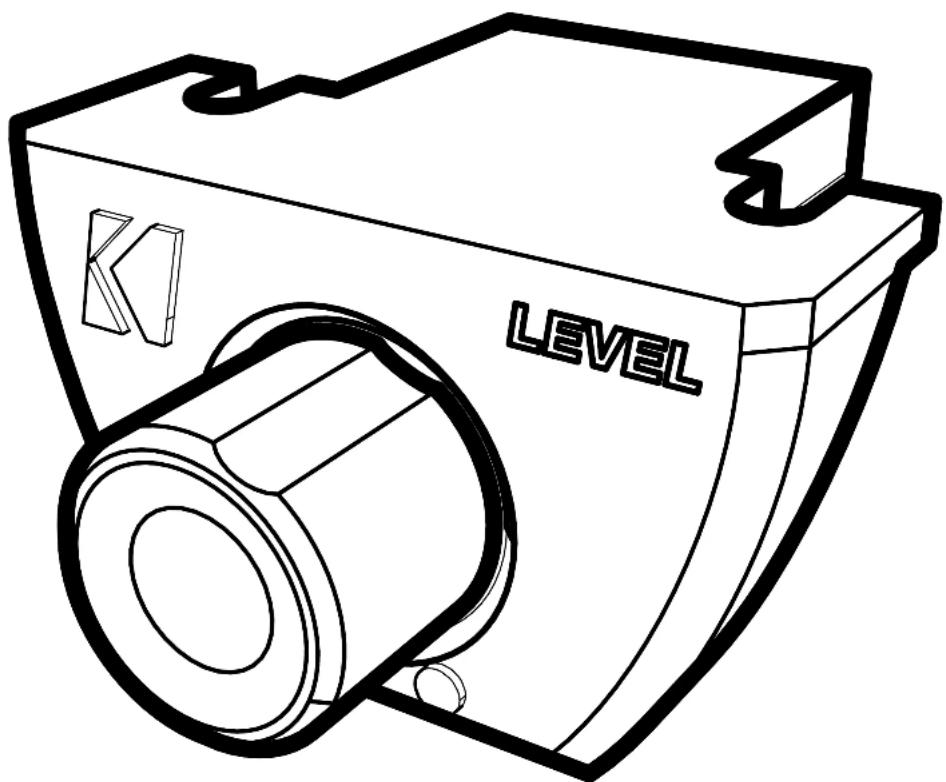

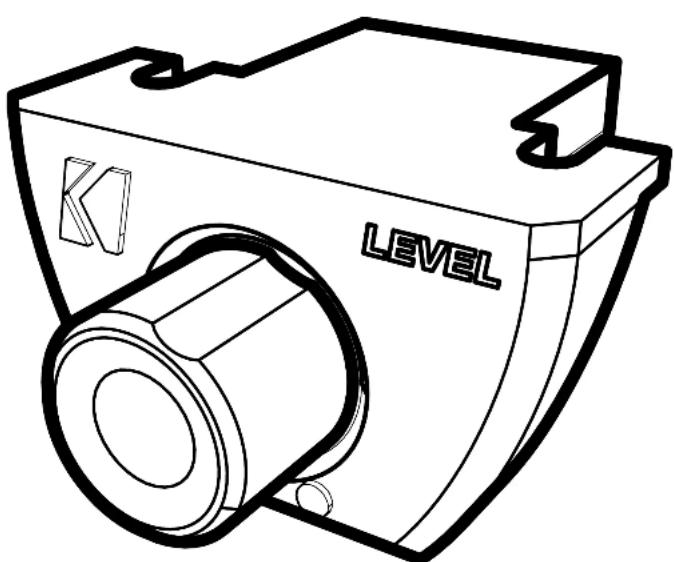

Bass-Fernsteuerung (separat erhältlich):

Mit der im Fernsteuerung für den Bass haben Sie die Möglichkeit, den Ausgangspegel Ihrer Aktivboxen aus der Ferne zu steuern. Zur Aufbaumontage des Fernbedienungs-Bassreglers schrauben Sie die Fernbedienung einfach an die gewünschte Stelle und führen das Kabel vom Regler zur „Remote Bass“-Buchse auf dem Verstärkerpanel. NICHT anschließen oder trennen, während der Verstärker eingeschaltet ist.

Wenn Ihr Verstärker nicht zu funktionieren scheint, überprüfen Sie zuerst die offensichtlichen Dinge, wie z. B. durchgebrannte Sicherungen, schlechte oder falsche Verkabelung, falsche Einstellung der Frequenzweichenschalter und Verstärkungsregler usw. Es gibt ein Nelzschutz-LED auf der Seite Ihres Verstärkers der KICKER PXA Serie. Je nach Zustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LEDs entweder rot oder blau. Wenn die blaue LED leuchlet, bedeutet dies, dass der Verstärker eingeschatet ist und keine Störung vorliegt.

Blaue LED aus, keine Ausgabe? Überprüfen Sie mit einem Volt-Ohm-Meter (VOM) die folgenden Punkte: ①+12-Volt-Stromanschluss (sollte +12 V bis +16 V anzeigen) ②Femeinschaltanschluss (sollte +12 V bis +16 V anzeigen) ③Vergewissern Sie sich, ob die Strom- und Erdungsanschlüsse vertauscht sind. ④Prüfen Sie den Erdungsanschluss auf ordnungsgemäße Leitfähigkeit. ⑤Überprüfen Sie für eine hochstufige Ausgabe die Drähle auf +6 V.

Blaue LED an, keine Ausgabe? Überprüfen Sie Folgendes: ① Cinch-Anschlüsse ② Testen Sie die Lautsprecherausgänge mit einem „bekannten“, ordnungsgemäß funktionierenden Lautsprecher. ③ Ersetzen Sie das Quellgerät durch ein „bekanntes“, ordnungsgemäß funktionierendes Quellgerät. ④ Prüfen Sie, ob das Cinch-Kabel, das den Verstärker speist, ein Signal liefert, indem Sie das VOM-Meter auf „Wechselspannung“ einstellen.

Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Überprüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Es kann erforderlich sein, die Batterie Ihres Fahrzeugs zu ersetzen oder aufzuladen oder die Lichtmaschine Ihres Fahrzeugs zu ersetzen.

Schutz-LED an, keine Ausgabe? ① Verstärker ist sehr heiß = Überhitzungsschutz ist aktiviert. Prüfen Sie die korrekte Impedanz an den Lautsprecherklemmen mit einem VOM-Meter (siehe die Diagramme in diesem Handbuch für die empfohlene Mindestimpedanz und Vorschläge für die Vorkabelung mehrerer Lautsprocher). Prüfen Sie auch, ob die Luftzirkulation um den Verstärker herum ausreichend ist. ② Verstärker schaltet sich nur bei laufendem Fahrzeug ab = Spannungsschutzschaltung ist aktiviert. Die Spannung am Verstärker liegt nicht innerhalb des Betriebsbereichs von 10-16 Voll. Lassen Sie das Lade- und Elektrosystem des Fahrzeugs überprüfen. ③ Der Verstärker spielt nur bei geringer Lautstärke = Kurzschlussschutz ist aktiviert. Prüfen Sie, ob die Lautsprecherkabel untereinander oder mit der Fahrzeugkarosserie kurzgeschlossen sind. Überprüfen Sie, ob die Lautsprecher beschädigt sind oder ob sie unter der empfohlenen Mindestimpedanz arbeiten.

Keine oder leise Ausgabe? ① Prüfen Sie den Balanceregler am Quellgerät. ② Prüfen Sie den Cinch-Eingang (oder Lautsprechereingang) und den Lautsprecherausgang.

Macht der Wechselstromgenerator ein Heulgeräusch mit der Motorumdrehung?

• Prüfen Sie, ob das Cinch-Kabel (oder das Lautsprechereingangskabel) beschädigt ist.
  ②Prüfen Sie die Verlegung des Cinch-Kabels (oder des Lautsprechereingangskabels).
  ③ Prüfen Sie, ob das Quellgerät richtig geerdet ist. ④ Prüfen Sie die Verstärkungseinstellungen und drehen Sie sie herunter, wenn sie zu hoch eingestellt sind.

Reduzierte Basswiedergabe? Kehren Sie die Lautsprecherverbindung an den Stereo-/Subwoofer-Kanälen von positiv zu negativ um; wenn der Bass besser wird, war der Lautsprecher phasenverschoben.

Erdrauschen? KICKER-Verstärker wurden so entwickelt, dass sie mit den Bedieneinheiten aller Hersteller vollständig kompatibel sind. Bei einigen Bedieneinheiten ist unter Umständen eine zusätzliche Erdung erforderlich, um zu verhindern, dass Rauschen in das Audiosignal eingeht. Falls Sie dieses Problem bei Ihrer Bedieneinheit feststellen, kann es in den meisten Fällen dadurch behoben werden, dass Sie ein Erdungskabel von den Cinch-Ausgängen zum Fahrzeugchassis verlegen.

VORSICHT: Achten Sie bei der Starthilfe darauf, dass die Anschlüsse der Starthilfekabel korrekt angeschlossen sind. Unsachgemäße Anschlüsse können zu durchgebrannten Verstärkersicherungen sowie zum Ausfall anderer kritischer Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, wenden Sie sich an den autorisierten KICKER-Händler, bei dem Sie Ihr Produkt gekauft haben. Weitere Tipos zur Installation finden Sie auf der KICKER-Homepage unter der Registerkarte SUPPORT auf www.kicker.com. Wählen Sie die Registerkarte TECHNISCHER SUPPORT, wählen Sie das Thema, das Sie interessiert, und laden Sie dann die entsprechenden Informationen herunter oder rufen Sie sie auf. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Kundenservice unter [phone] an, wenn Sie spezilische oder unbeantwortete Fragen haben.

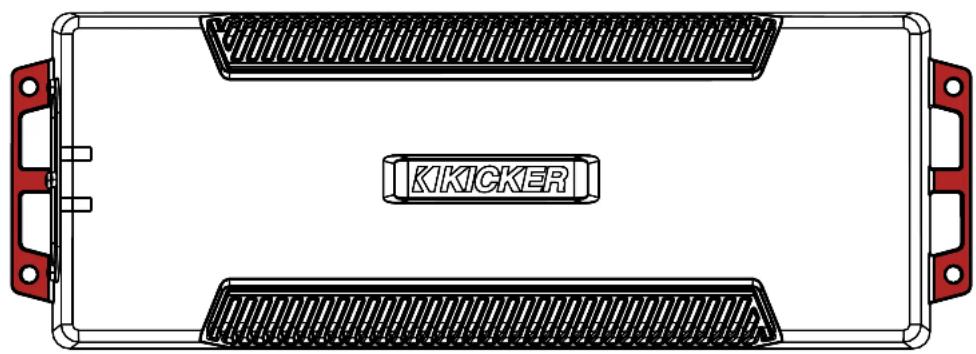

Montage

Wählen Sie für die Montage Ihres KICKER-Verstärkers einen geeigneten, stabilen Aufstellort. Vergewissem Sie sich, dass sich hinter dem Bereich, in den die Schrauben eingedreht werden sollen, keine Gegenstände befinden. Wählen Sie einen Standort, der mindestens 10 cm (4 Zoll) offene Belüftung für den Verstärker bietet. Bohren Sie vier Löcher mit einem 3 mm (7/64 Zoll) Bit und verwenden Sie die mitgelieferten #8-Schrauben, um den Verstärker zu montieren.

KIKICKER

KIKICKER

Leistungsverdrahtung

Klicken Sie hier, um zu Verstärker-Installationskits zu gelangen

Modell Externe Sicherung

(separat erhältlich)

Strom-/Erdungskabel KICKER Verdrahtungskit

Klemmen Sie die Fahrzeugbatterie ab, um einen elektrischen Kurzschluss zu vermeiden. Eine gute Erdung ist wichtig. Wenn der PXA in der Frontverkleidung eines Motorrads installiert wird, sollte idealerweise das Erdungskabel bis zur Batterie reichen. Verlegen Sie das Erdungskabel kurz, maximal 60 cm, und – falls es nicht mit der Batterie verbunden ist – verbinden Sie es mit einem lack- und korrosionsfreien, massiven Metallbereich des Fahrzeugchassis. Es wird empfohlen, ein zusätzliches Massekabel mit demselben oder einem größeren Querschnitt zwischen dem Minuspol der Batterie und dem Fahrzeugchassis zu verlegen. Halten Sie das Audiosignalkabel von den Werkskabelbäumen und anderen Stromkabeln fern. Wenn Sie diese Verkabelung kreuzen müssen, tun Sie dies in einem 90-Grad-Winkel. Installieren Sie eine Sicherung am blauen konstanten +12-V-Draht. Die Sicherung sollte so nah wie möglich an der Batterie, innerhalb von 45 cm (18 Zoll), und in einer Linie mit dem Stromkabel, das an den PXA-Verstärker angeschlossen ist, installiert werden. Stellen Sie sicher, dass das Stromkabel so verlegt ist, dass es nicht beschädigt, gequetscht oder gekürzt wird.

Wenn Sie den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte das Massekabel das letzte Kabel sein, das vom Verstärker getrennt wird – genau umgekehrt wie bei der Installation.

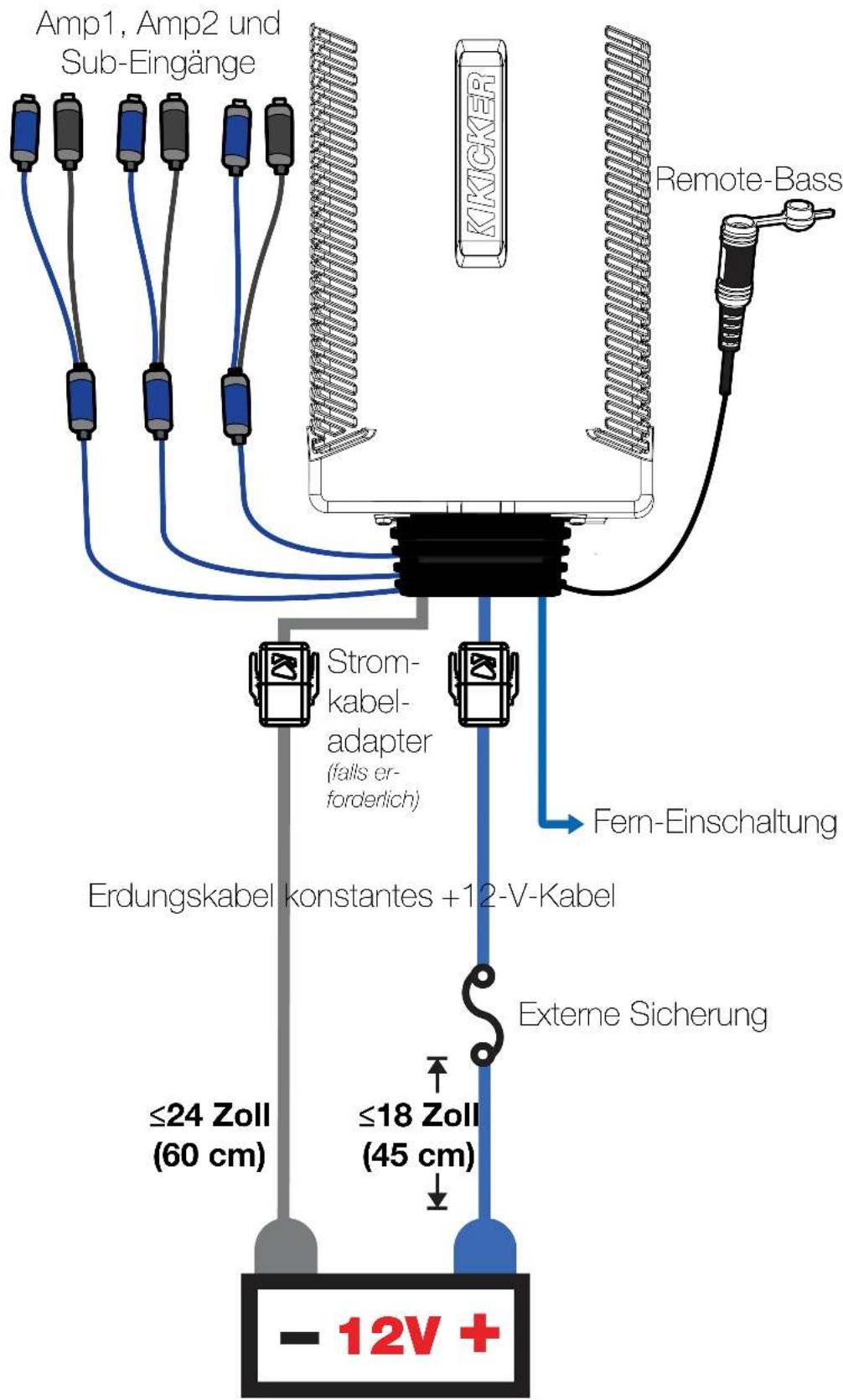

Amp1 und Amp2 Eingänge KICKER Remote-Bass Strom- kabel- adapter (falls er- forderlich) Fern-Einschaltung Erdungskabel konstantes +12-V-Kabel Externe Sicherung ≤24 Zoll (60 cm) ≤18 Zoll (45 cm) - 12V +

Bei Installationen mit mehreren Verstärkern, bei denen Verteilerblöcke verwendet werden, sollte für jeden Verstärker die entsprechende Sicherung, oder ein Trennschalter, zwischen dem Verstärker und dem Verteilerblock innerhalb eines Abstands von 18 Zoll zum Block oder auf dem Verteilerblock installiert werden, wenn dieser eine Sicherung vorsieht. Das primäre Stromkabel sollte auch zwischen der Batterie und dem Verteilerblock abgesichert werden, und zwar innerhalb eines Abstands von 18 Zoll zum Pluspol der Batterie mit einer Sicherung oder einem Unterbrecher, der mindestens der Summe der Sicherungswerte der einzelnen Verstärker entspricht, aber nicht die Kapazität Ihrer Verkabelung überschreitet.

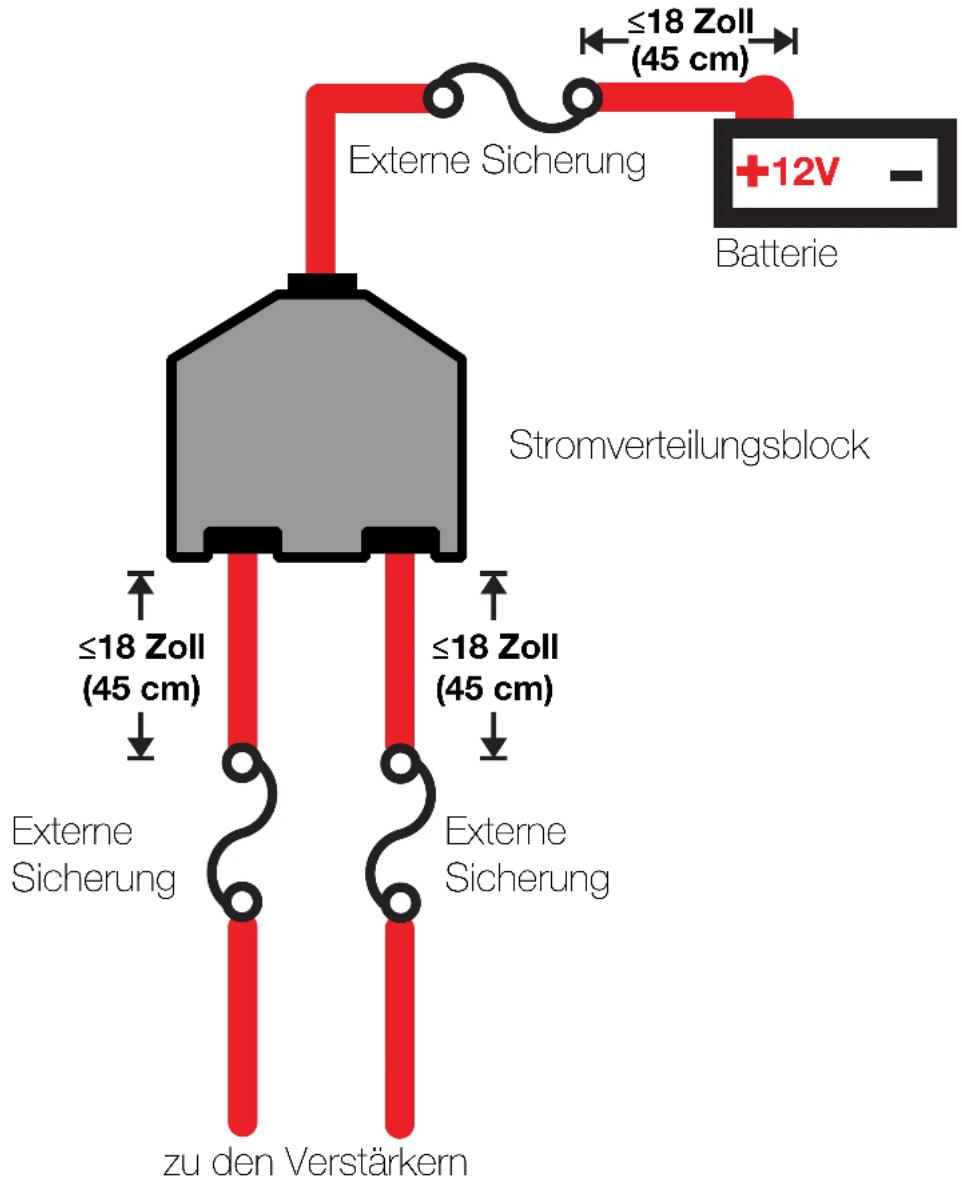

≤18 Zoll (45 cm) Externe Sicherung Stromverteilungsblock Batterie ≤18 Zoll (45 cm) Externe Sicherung ≤18 Zoll (45 cm) Externe Sicherung zu den Verstärkern +12V

Lautsprecherverdrahtung

(4-Kanal-Betrieb)

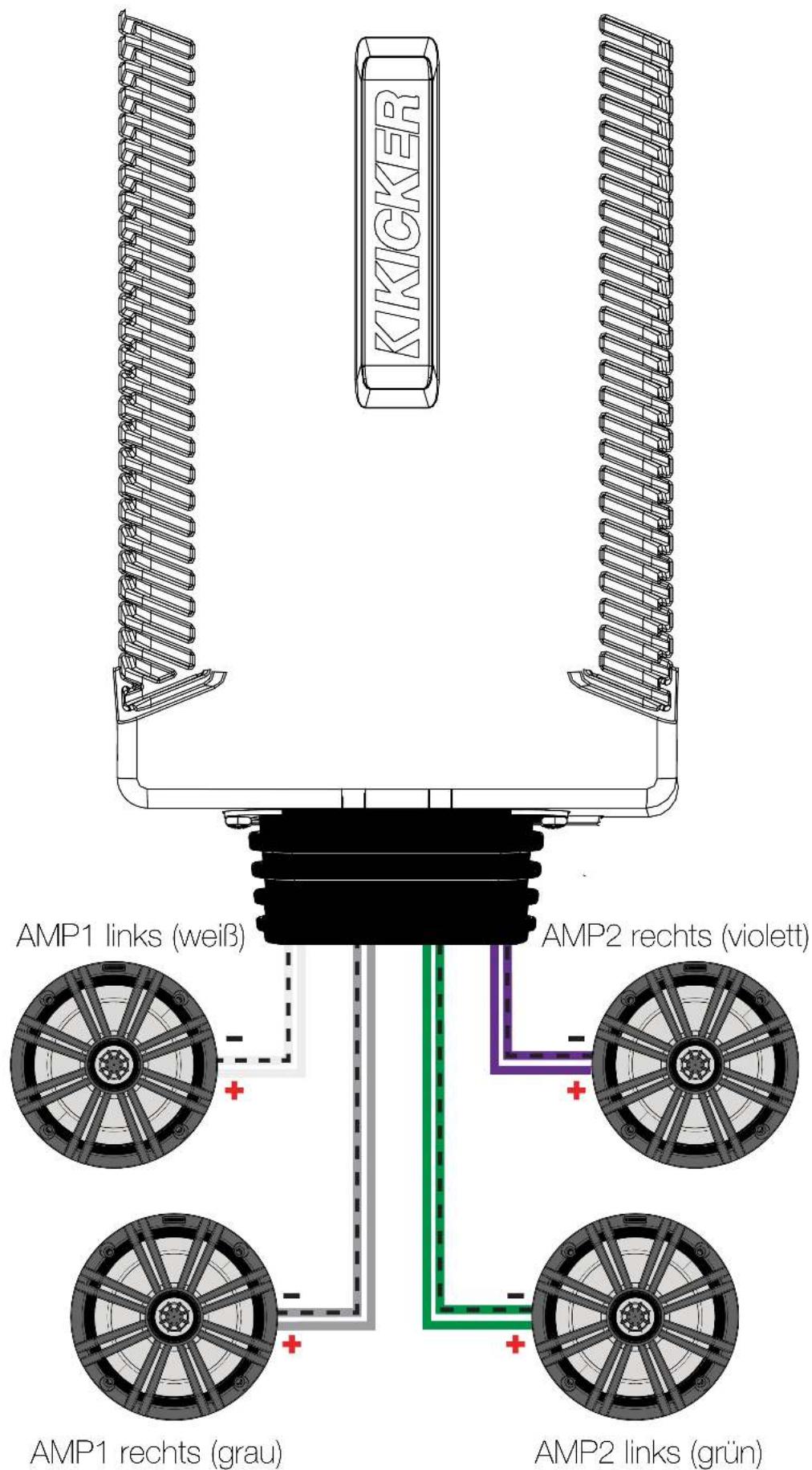

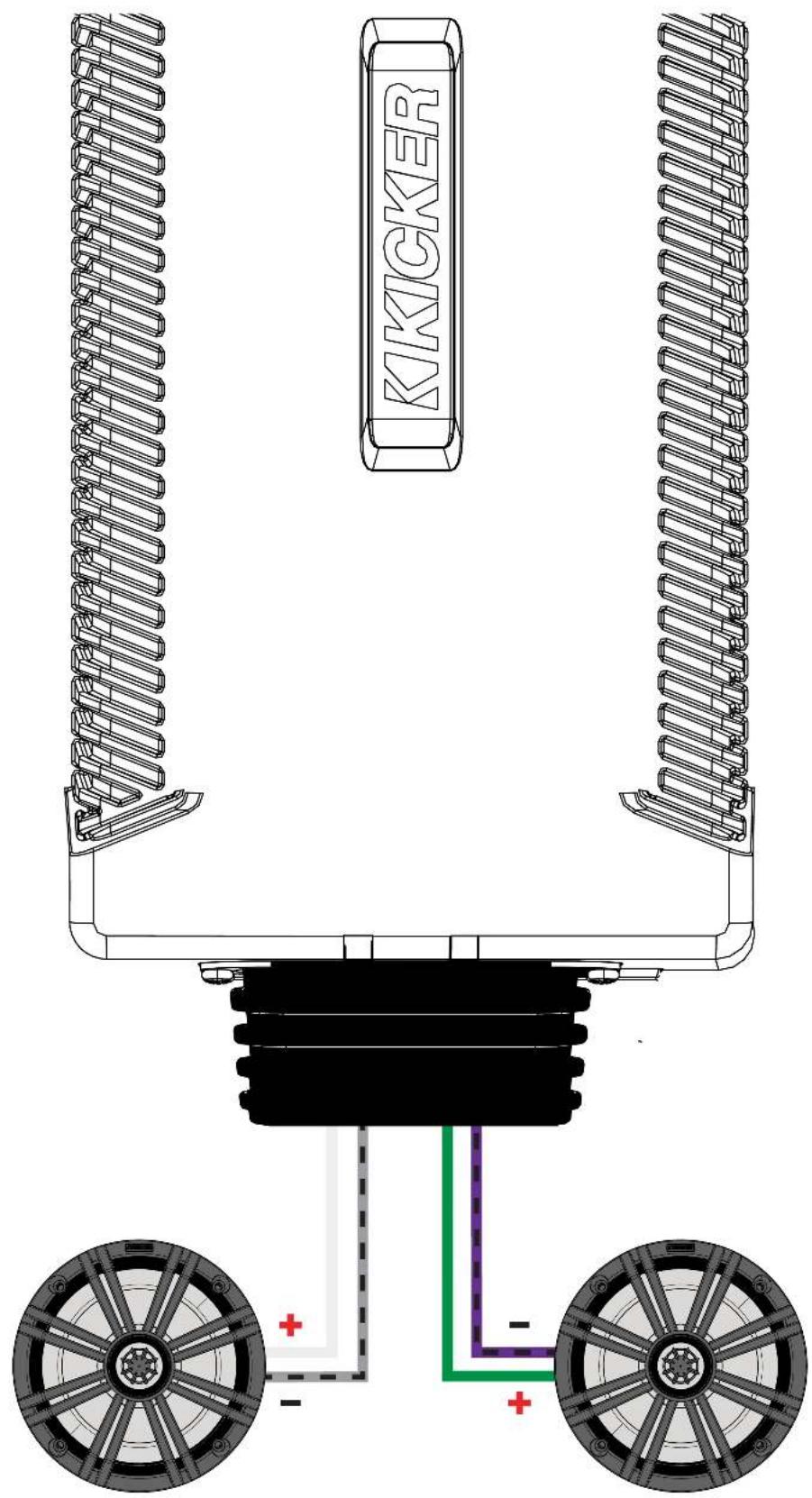

KICKER AMP1 links (weiß) AMP2 rechts (violett) AMP1 rechts (grau) AMP2 links (grün)

(Brückenbetrieb)

KICKER

AMP1 links (weiß) positiv AMP1 rechts (grau) negativ
AMP2 links (grün) positiv AMP2 rechts (violett) negativ

Sie können eine Kombination von Stereo und Brückenbetrieb (z. B. AMP1 links und rechts, und AMP2 überbrückter Subwoofer) verwenden.

Merkmale

Automatische Einschaltung: Die PXA-Serie bietet zwei verschiedene Einschaltmodi; +12 V und DC Offset.

• Fern-Einschaltung: Führen Sie einen 18-Gauge-Draht vom Fern-Einschalt-Draht an Ihrer Quelleinheit zum blauen REM-Draht am Kabelbaum Ihres PXA-Verstärkers.
• Gleichstrom-Offset-Einschaltung: Der Gleichstrom-Offset-Modus erkennt einen >2,5-V-Gleichstrom-Offset an den hochstufigen Lautsprecherausgaben, wenn die Quelleinheit eingeschaltet wurde

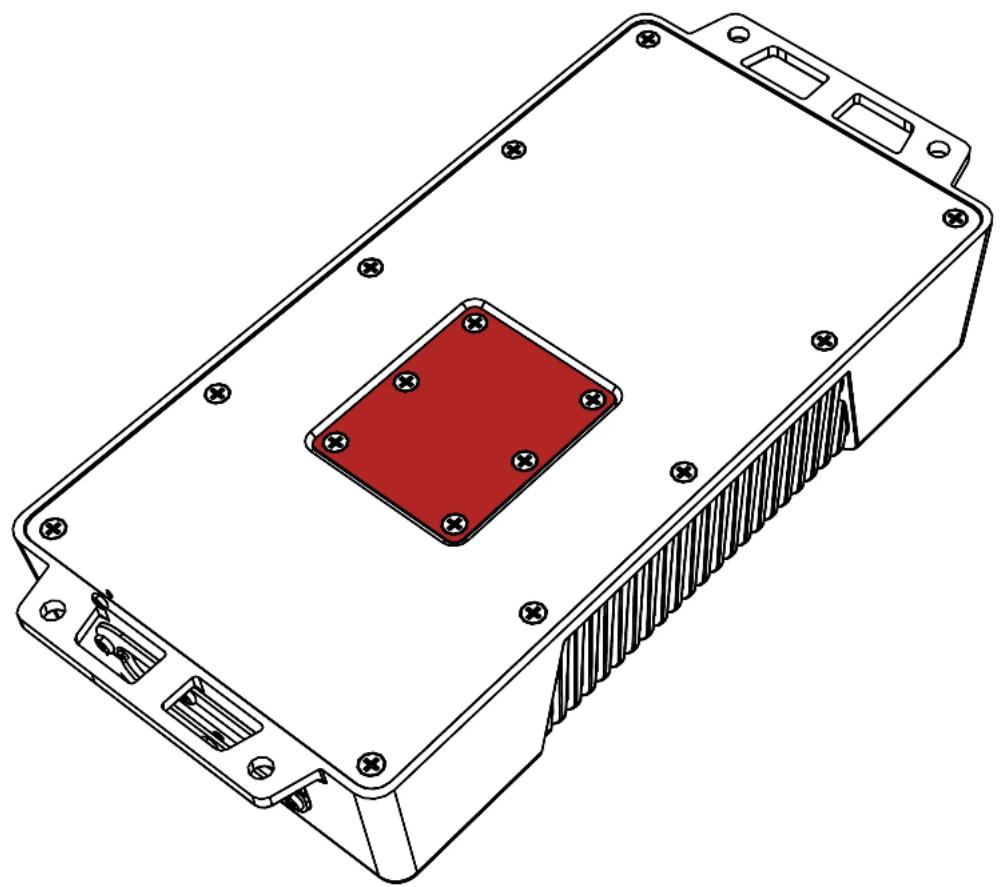

Um auf die Bedienfunktionen des PXA-Verstärkers zuzugreifen, entfernen Sie die sechs Phillips-Schrauben vom Boden des Verstärkers, die das Betriebspanel abdecken.

① Eingangsverstärkungssteuerung
② Schalter für Frequenzweiche, Fader und Eingangsstufe

Eingangsverstärkungsregelung:

Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Quellgeräts an den Eingangspegel des Verstärkers an. Maximale Leistungsausgabe vom Verstärker ist möglich mit der niedrigsten Verstärkungseinstellung. Wenn die Verstärkung nicht korrekt eingestellt ist, kann dies zu verzerrter Ausgabe oder zu Beschädigung oder dem vorzeitigen Ausfall Ihrer Lautsprecher führen. Für eine schnelle Einrichtung können Sie die Quelleinheit bis auf 3/4 der Lautstärke einstellen (wenn die Quelleinheit bis 30 geht, gehen Sie bis 25). Drehen Sie die Verstärkung am Verstärker (im Uhrzeigersinn) langsam auf, bis Sie eine Verzerrung hören können, und drehen Sie sie dann etwas herunter.

Um die bevorzugte Methode für die Einstellung der Verstärkung zu verwenden, legen Sie ein Voltmeter oder ein Oszilloskop an, drehen Sie den Verstärker hoch und trennen Sie alle Lautsprecher vom Verstärker. Drehen Sie den Verstärkungsregler (gegen den Uhrzeigersinn) und alle Frequenzweichenregler vollständig herunter oder auf die Einstellung mit der niedrigsten Effektivität. Falls ein Remote-Bass-Zubehörgerät an den Verstärker angeschlossen ist, drehen Sie es vollständig auf (im Uhrzeigersinn). Stellen Sie sicher, dass alle EQ- und DSP-Einstellungen an der Quelleinheit, wie etwa Bass, Höhen, Fader, Sitzposition usw., auf Linear, Flach, Mittig oder Aus eingestellt sind. Schalten Sie den Verstärker ein. Spielen Sie eine 0-dB-Sinuswelle über Ihre Quelleinheit ab und erhöhen Sie die Lautstärke auf etwa 3/4 des Maximums. Sinuswellen-Tracks können kostenlos von KICKER.com unter der Registerkarte „Support“ heruntergeladen werden. Verwenden Sie die 50-Hz-Sinuswelle, um die Verstärkung für einen Subwoofer einzustellen, und die 1-kHz-Sinuswelle für Full-Range-Lautsprecher. Richten Sie Ihr Voltmeter oder Ihr Oszilloskop ein, um die Wechselspannung (AC) zu messen. Platzieren Sie die Sonden des Voltmeters auf den Lautsprecher-Abgangsklemmen des Verstärkers. Wenn die Sinuswelle wiedergegeben wird, drehen Sie den Verstärkungsregler langsam auf (im Uhrzeigersinn) und beobachten Sie den Anstieg der Wechselspannung (AC) auf dem Voltmeter.

Wenn die gewünschte Spannung angezeigt wird (vgl. die beigefügte Leistungstabelle) oder wenn die Wellenform quadratisch wird, stoppen Sie die Erhöhung der Verstärkung, schalten Sie den Verstärker aus, schließen Sie alle Lautsprecher wieder an und legen Sie die Frequenzweichen für Ihre gewünschte Einstellung fest. Ihre Verstärkung ist jetzt für maximale, unbeschränkte Leistung vom Verstärker eingestellt. Wenn Sie die Amplitude mit den Einstellungen an der Quelleinheit oder dem Bass-Boost am Verstärker erhöhen, kommt es zu Verzerrung, und Sie werden diese Schritte wiederholen müssen.

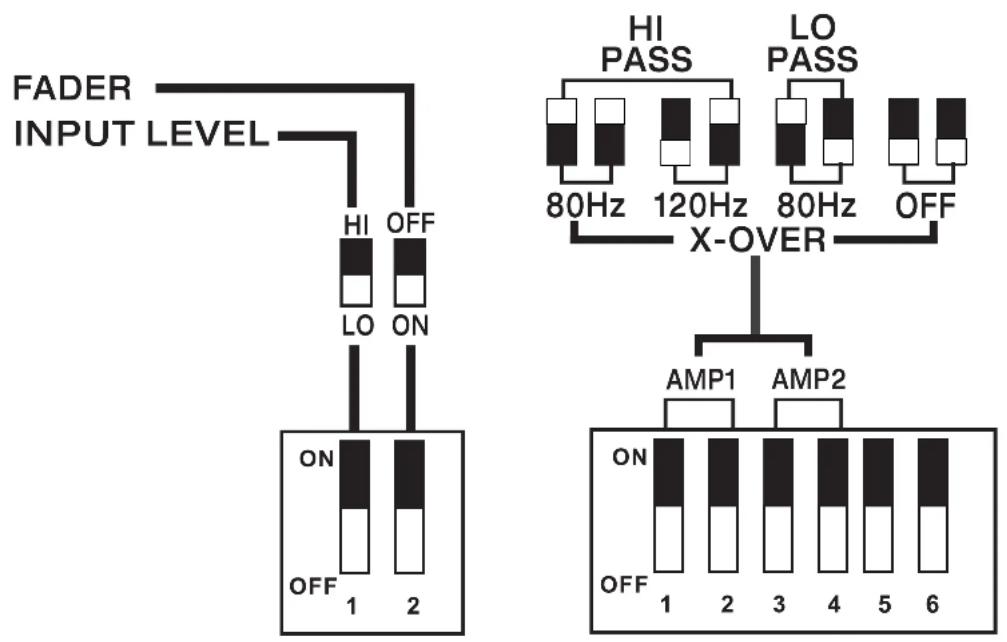


Ändern Sie niemals die Schalter, wenn das Audiosystem eingeschaltet ist!

Eingangsstufe: Wählen Sie zwischen einem Hoch- oder Tiefpass-Signal von Ihrer Quelleinheit.

Fader-Schalter: Schalten Sie den Fader-Schalter EIN, wenn Sie zwei Sätze von Eingängen (z. B. vorne und hinten) zum Verstärker haben. Lassen Sie den Fader-Schalter auf AUS geschaltet, wenn Sie alle Kanäle von einem einzigen Stereoeingang betreiben möchten.

Hochpass: Verwenden Sie Hochpass-Schalter, um die interne Frequenzweiche einzustellen. Stellen Sie die Grenzfrequenz auf 80 Hz oder 120 Hz ein, abhänging von der Schalterkonfiguration. AUS für ein vollumfängliches Signal.

Tiefpass: Verwenden Sie Ihre Tiefpass-Konfiguration, wenn Sie im Brückenbetrieb mit einem Subwoofer sind, um die interne Frequenzweiche einzustellen. Damit wird die Grenzfrequenz auf 80 Hz eingestellt. AUS für ein vollumfängliches Signal.

Bass-Fernsteuerung (separat erhältlich):

Mit der im Fernsteuerung für den Bass haben Sie die Möglichkeit, den Ausgangspegel Ihrer Aktivboxen aus der Ferne zu steuern. Zur Aufbaumontage des Fernbedienungs-Bassreglers schrauben Sie die Fernbedienung einfach an die gewünschte Stelle und führen das Kabel vom Regler zur „Remote Bass“-Buchse auf dem Verstärkerpanel. NICHT anschließen oder trennen, während der Verstärker eingeschaltet ist.

Wenn Ihr Verstärker nicht zu funktionieren scheinl, überprüfen Sie zuerst die offensichtlichen Dinge, wie z. B. durchgebrannte Sicherungen, schlechte oder falsche Verkabelung, falsche Einstellung der Frequenzweichenschalter und Verstärkungsregler usw. Es gibt ein Netzschutz-LED auf der Seite Ihres Verstärkers der KICKER PXA-Serie. Je nach Zustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LEDs entweder rot oder blau. Wenn die blaue LED leuchtet, bedeutet dies, dass der Verstärker eingeschatet ist und keine Störung vorliegt.

Blaue LED aus, keine Ausgabe? Überprüfen Sie mit einem Volt-Ohm-Meter (VOM) die folgenden Punkte: ① +12-Volt-Stromanschluss (sollte +12 V bis +16 V anzeigen) ② Fermeinschaltanschluss (sollte +12 V bis +16 V anzeigen) ③ Vergewissern Sie sich, ob die Strom- und Erdungsanschlüsse vertauscht sind. ④ Prüfen Sie den Erdungsanschluss auf ordnungsgemäße Leitfähigkeit. ⑤ Überprüfen Sie für eine hochstufige Ausgabe die Drähte auf +6 V.

Blaue LED an, keine Ausgabe? Überprüfen Sie Folgendes: ①Cinch-Anschlüsse ②Testen Sie die Lautsprecherausgänge mit einem „bekannten“, ordnungsgemäß funktionierenden Lautsprocher. ③Ersetzen Sie das Quellgerät durch ein „bekanntos“, ordnungsgemäß funktionierendes Quellgerät. ④Prüfen Sie, ob das Cinch-Kabel, das den Verstärker speist, ein Signal liefert, indem Sie das VOM-Meter auf „Wechselspannung“ einstellen.

Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batteriespannung an. Überprüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Es kann erforderlich sein, die Batterie Ihres Fahrzeugs zu ersetzen oder aufzuladen oder die Lichtmaschine Ihres Fahrzeugs zu ersetzen.

Schutz-LED an, keine Ausgabe? ①Verstärker ist sehr heiß = Überhitzungsschutz ist aktiviert. Prüfen Sie die korrekte Impedanz an den Lautsprecherklemmen mit einem VOM-Meter (siehe die Diagramme in diesem Handbuch für die empfohlene Mindestimpedanz und Vorschläge für die Verkabelung mehrerer Lautsprecher). Prüfen Sie auch, ob die Luftzirkulation um den Verstärker herum ausreichend ist. ②Verstärker schaltet sich nur bei laufendem Fahrzeug ab = Spannungsschutzschaltung ist aktiviert. Die Spannung am Verstärker liegt nicht innerhalb des Betriebsbereichs von 10-16 Volt. Lassen Sie das Lade- und Elektrosystem des Fahrzeugs überprülen. ③Der Verstärker spielt nur bei geringer Lautstärke = Kurzschlussschutz ist aktiviert. Prüfen Sie, ob die Lautsprecherkabel untereinander oder mit der Fahrzeugkarosserie kurzgeschlossen sind. Überprüfen Sie, ob die Lautsprecher beschädigt sind oder ob sie unter der empfohlenen Mindestimpedanz arbeiten.

Keine oder leise Ausgabe? ① Prüfen Sie den Balanceregler am Quellgerät. ② Prüfen Sie den Cinch-Eingang (oder Lautsprechereingang) und den Lautsprecherausgang.

Macht der Wechselstromgenerator ein Heulgeräusch mit der Motorumdrehung?

①Prüfen Sie, ob das Cinch-Kabel (oder das Lautsprechereingangskabel) beschädigt ist.

② Prüfen Sie die Verlegung des Cinch-Kabels (oder des Lautsprechereingangskabels).

③Prüfen Sie, ob das Quellgerät richtig geerdet ist. ④Prüfen Sie die Verstärkungseinstellungen und drehen Sie sie herunter, wenn sie zu hoch eingestellt sind.

Reduzierte Basswiedergabe? Kehren Sie die Lautsprecherverbindung an den Stereo-/Subwoofer-Kanälen von positiv zu negativ um; wenn der Bass besser wird, war der Laulsprecher phasenverschoben.

Erdrauschen? KICKER-Verstärker wurden so entwickelt, dass sie mit den Bedieneinheiten aller Hersteller vollständig kompatibel sind. Bei einigen Bedieneinheiten ist unter Umständen eine zusätzliche Erdung erforderlich, um zu verhindern, dass Rauschen in das Audiosignal eingeht. Falls Sie dieses Problem bei Ihrer Bedieneinheit feststellen, kann es in den meisten Fällen dadurch behoben werden, dass Sie ein Erdungskabel von den Cinch-Ausgängen zum Fahrzeugchassis verlegen.

VORSICHT: Achten Sie bei der Starthilfe darauf, dass die Anschlüsse der Starthilfekabel korrekt angeschlossen sind. Unsachgemäße Anschlüsse können zu durchgebrannten Verstärkersicherungen sowie zum Ausfall anderer kritischer Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, wenden Sie sich an den autorisierten KICKER-Händler, bei dem Sie Ihr Produkt gekauft haben. Weitere Tipos zur Installation finden Sie auf der KICKER-Homepage unter der Registerkarte SUPPORT auf www.kicker.com. Wählen Sie die Registerkarte TECHNISCHER SUPPORT, wählen Sie das Thema, das Sie interessiert, und laden Sie dann die entsprechenden Informationen herunter oder rufen Sie sie auf. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Kundenservice unter [phone] an, wenn Sie spezifische oder unbeantwortete Fragen haben.

Montage

Wählen Sie für die Montage Ihres KICKER-Verstärkers einen geeigneten, stabilen Aufstellort. Vergewissem Sie sich, dass sich hinter dem Bereich, in den die Schrauben eingedreht werden sollen, keine Gegenstände befinden. Wählen Sie einen Standort, der mindestens 10 cm (4 Zoll) offene Belüftung für den Verstärker bietet. Bohren Sie vier Löcher mit einem 3 mm (7/64 Zoll) Bit und verwenden Sie die mitgelieferten #8-Schrauben, um den Verstärker zu montieren.

Leistungsverdrahtung

Klicken Sie hier, um zu Verstärker-Installationskits zu gelangen

Modell Externe Sicherung

(separat erhältlich)

Strom-/Erdungskabel KICKER Verdrahtungskit

PXA1000.5 1 x 150 Ampere 1/0 Gauge PKD1

Klemmen Sie die Fahrzeugbatterie ab, um einen elektrischen Kurzschluss zu vermeiden. Eine gute Erdung ist wichtig. Wenn der PXA in der Frontverkleidung eines Motorrads installiert wird, sollte idealerweise das Erdungskabel bis zur Batterie reichen. Verlegen Sie das Erdungskabel kurz, maximal 60 cm, und – falls es nicht mit der Batterie verbunden ist – verbinden Sie es mit einem lack- und korrosionsfreien, massiven Metallbereich des Fahrzeugchassis. Es wird empfohlen, ein zusätzliches Massekabel mit demselben oder einem größeren Querschnitt zwischen dem Minuspol der Batterie und dem Fahrzeugchassis zu verlegen. Halten Sie das Audiosignalkabel von den Werkskabelbäumen und anderen Stromkabeln fern. Wenn Sie diese Verkabelung kreuzen müssen, tun Sie dies in einem 90-Grad-Winkel. Installieren Sie eine Sicherung am blauen konstanten +12-V-Draht. Die Sicherung sollte so nah wie möglich an der Batterie, innerhalb von 45 cm (18 Zoll), und in einer Linie mit dem Stromkabel, das an den PXA-Verstärker angeschlossen ist, installiert werden. Stellen Sie sicher, dass das Stromkabel so verlegt ist, dass es nicht beschädigt, gequetscht oder gekürzt wird.

Wenn Sie den Verstärker nach der Installation aus dem Fahrzeug ausbauen müssen, sollte das Massekabel das letzte Kabel sein, das vom Verstärker getrennt wird – genau umgekehrt wie bei der Installation.

Amp1, Amp2 und Sub-Eingänge KICKER Remote-Bass Strom- kabel- adapter (falls er- forderlich) Fern-Einschaltung Erdungskabel konstantes +12-V-Kabel ≤24 Zoll (60 cm) ≤18 Zoll (45 cm) Externe Sicherung - 12V +

Bei Installationen mit mehreren Verstärkern, bei denen Verteilerblöcke verwendet werden, sollte für jeden Verstärker die entsprechende Sicherung, oder ein Trennschalter, zwischen dem Verstärker und dem Verteilerblock innerhalb eines Abstands von 18 Zoll zum Block oder auf dem Verteilerblock installiert werden, wenn dieser eine Sicherung vorsieht. Das primäre Stromkabel sollte auch zwischen der Batterie und dem Verteilerblock abgesichert werden, und zwar innerhalb eines Abstands von 18 Zoll zum Pluspol der Batterie mit einer Sicherung oder einem Unterbrecher, der mindestens der Summe der Sicherungswerte der einzelnen Verstärker entspricht, aber nicht die Kapazität Ihrer Verkabelung überschreitet.

≤18 Zoll (45 cm) Externe Sicherung Stromverteilungsblock Batterie ≤18 Zoll (45 cm) Externe Sicherung ≤18 Zoll (45 cm) Externe Sicherung zu den Verstärkern

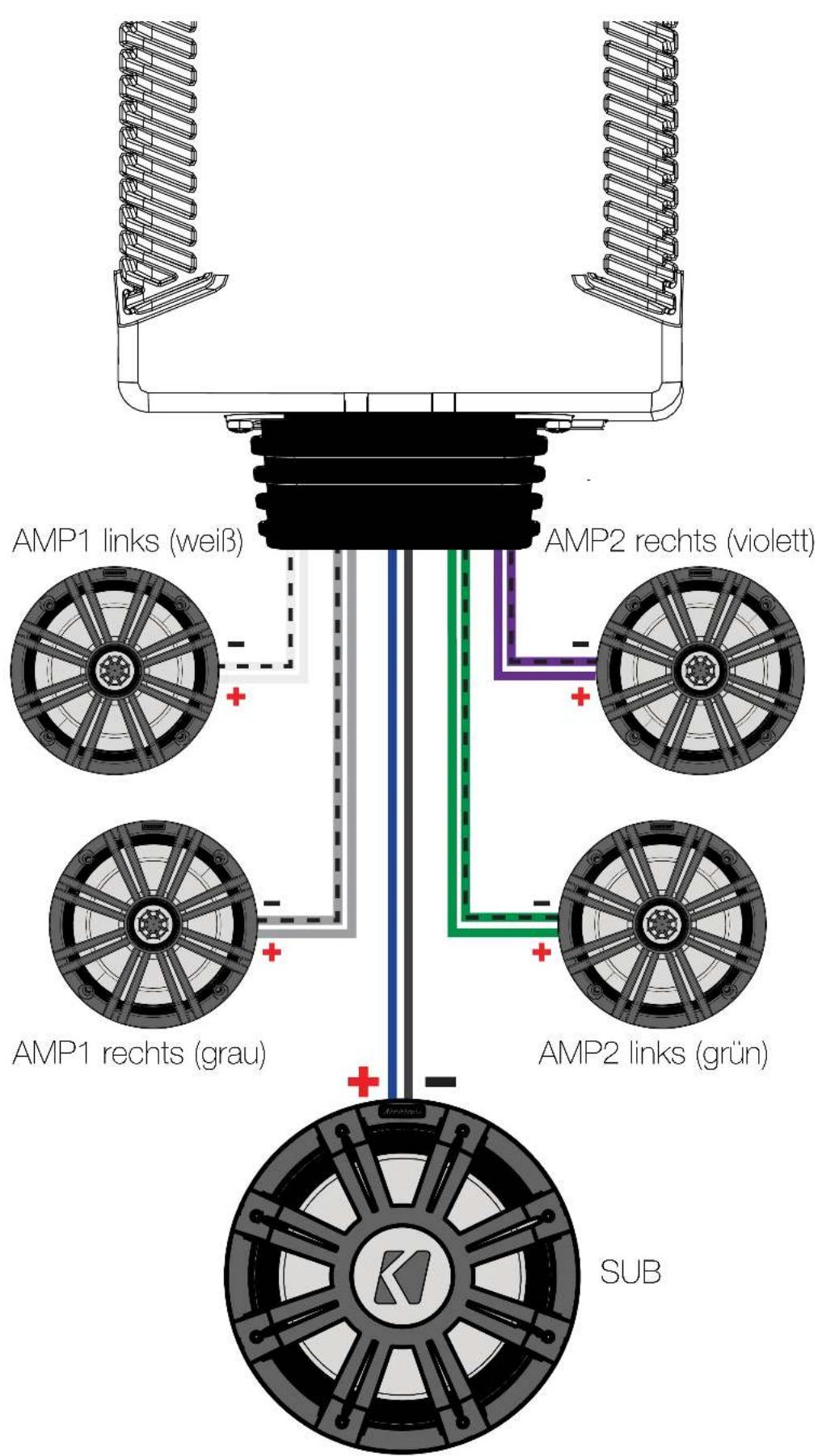

Lautsprecherverdrahtung

(4-Kanal-Betrieb)

AMP1 links (weiß) AMP2 rechts (violett) AMP1 rechts (grau) AMP2 links (grün) SUB

(Brückenbetrieb)

KICKER

AMP1 links (weiß) positiv AMP1 rechts (grau) negativ
AMP2 links (grün) positiv AMP2 rechts (violett) negativ

Sie können eine Kombination von Stereo und Brückenbetrieb (z. B. AMP1 links und rechts, und AMP2 überbrückter Subwoofer) verwenden.

Merkmale

Automatische Einschaltung: Die PXA-Serie bietet zwei verschiedene Einschaltmodi; +12 V und DC Offset.

• Fern-Einschaltung: Führen Sie einen 18-Gauge-Draht vom Fern-Einschalt-Draht an Ihrer Quelleinheit zum blauen REM-Draht am Kabelbaum Ihres PXA-Verstärkers.
• Gleichstrom-Offset-Einschaltung: Der Gleichstrom-Offset-Modus erkennt einen >2,5-V-Gleichstrom-Offset an den hochstufigen Lautsprecherausgaben, wenn die Quelleinheit eingeschaltet wurde

Um auf die Bedienfunktionen des PXA-Verstärkers zuzugreifen, entfernen Sie die sechs Phillips-Schrauben vom Boden des Verstärkers, die das Betriebspanel abdecken.

① Eingangsverstärkungssteuerung
② Schalter für Eingangsstufe, Fader, Sub-Eingang und Frequenzweiche

Eingangsverstärkungsregelung:

Der Eingangsverstärkungsregler ist kein Lautstärkeregler. Er passt den Ausgang des Quellgeräts an den Eingangspegel des Verstärkers an. Maximale Leistungsausgabe vom Verstärker ist möglich mit der niedrigsten Verstärkungseinstellung. Wenn die Verstärkung nicht korrekt eingestellt ist, kann dies zu verzerrter Ausgabe oder zu Beschädigung oder dem vorzeitigen Ausfall Ihrer Lautsprecher führen. Für eine schnelle Einrichtung können Sie die Quelleinheit bis auf 3/4 der Lautstärke einstellen (wenn die Quelleinheit bis 30 geht, gehen Sie bis 25). Drehen Sie die Verstärkung am Verstärker (im Uhrzeigersinn) langsam auf, bis Sie eine Verzerrung hören können, und drehen Sie sie dann etwas herunter.

Um die bevorzugte Methode für die Einstellung der Verstärkung zu verwenden, legen Sie ein Voltmeter oder ein Oszilloskop an, drehen Sie den Verstärker hoch und trennen Sie alle Lautsprecher vom Verstärker. Drehen Sie den Verstärkungsregler (gegen den Uhrzeigersinn) und alle Frequenzweichenregler vollständig herunter oder auf die Einstellung mit der niedrigsten Effektivität. Schalten Sie den Bass-Boost aus. Falls ein Remote-Bass-Zubehörgerät an den Verstärker angeschlossen ist, drehen Sie es vollständig auf (im Uhrzeigersinn). Stellen Sie sicher, dass alle EQ- und DSP-Einstellungen an der Quelleinheit, wie etwa Bass, Höhen, Fader, Sitzposition usw., auf Linear, Flach, Mittig oder Aus eingestellt sind. Schalten Sie den Verstärker ein. Spielen Sie eine 0-dB-Sinuswelle über Ihre Quelleinheit ab und erhöhen Sie die Lautstärke auf etwa 3/4 des Maximums. Sinuswellen-Tracks können kostenlos von KICKER.com unter der Registerkarte „Support“ heruntergeladen werden. Verwenden Sie die 50-Hz-Sinuswelle, um die Verstärkung für einen Subwoofer einzustellen, und die 1-kHz-Sinuswelle für Full-Range-Lautsprecher. Richten Sie Ihr Voltmeter oder Ihr Oszilloskop ein, um die Wechselspannung (AC) zu messen. Platzieren Sie die Sonden des Voltmeters auf den Lautsprecher-Abgangsklemmen des Verstärkers. Wenn die Sinuswelle wiedergegeben wird, drehen Sie den Verstärkungsregler langsam auf (im Uhrzeigersinn) und beobachten Sie den Anstieg der Wechselspannung (AC) auf dem Voltmeter.

Wenn die gewünschte Spannung angezeigt wird (vgl. die beigefügte Leistungstabelle) oder wenn die Wellenform quadratisch wird, stoppen Sie die Erhöhung der Verstärkung, schalten Sie den Verstärker aus, schließen Sie alle Lautsprecher wieder an und legen Sie die Frequenzweichen für Ihre gewünschte Einstellung fest. Ihre Verstärkung ist jetzt für maximale, unbeschränkte Leistung vom Verstärker eingestellt. Wenn Sie die Amplitude mit den Einstellungen an der Quelleinheit oder dem Bass-Boost am Verstärker erhöhen, kommt es zu Verzerrung, und Sie werden diese Schritte wiederholen müssen.

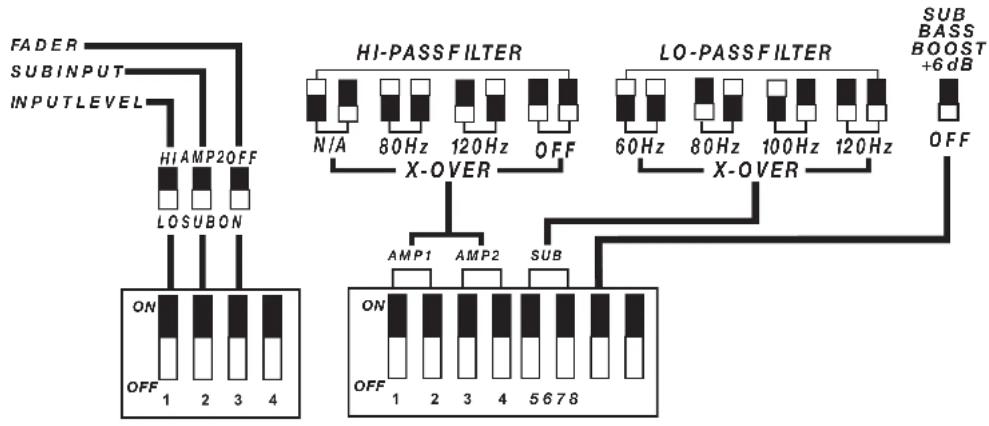


Ändern Sie niemals die Schalter, wenn das Audiosystem eingeschaltet ist!

Eingangsstufe: Wählen Sie zwischen einem Hoch- oder Tiefpass-Signal von Ihrer Quelleinheit.

SUB-Eingang: Wählen Sie zwischen AMP2-Eingang oder SUB-Eingang für den SUB-Ausgangskanal.

Fader-Schalter: Schalten Sie den Fader-Schalter EIN, wenn Sie zwei Sätze von Eingängen (z. B. vorne und hinten) zum Verstärker haben. Lassen Sie den Fader-Schalter auf AUS geschaltet, wenn Sie alle Kanäle von einem einzigen Stereoeingang betreiben möchten.

Hochpass: Verwenden Sie Hochpass-Schalter, um die interne Frequenzweiche einzustellen. Stellen Sie die Grenzfrequenz auf 80 Hz oder 120 Hz ein, abhänging von der Schalterkonfiguration. AUS für ein vollumfängliches Signal.

Tiefpass: Verwenden Sie die Tiefpass-Schalter, um die interne Frequenzweiche einzustellen. Stellen Sie die Grenzfrequenz auf 60 Hz, 80 Hz, 100 Hz oder 120 Hz ein, abhängig von der Schalterkonfiguration.

KICK EQ Bass-Boost: Der Bass-Boost wurde entwickelt, um Ihnen eine höhere Ausgabe, +6 dB, bei 40 Hz zu geben. Wenn Sie ihn aufdrehen, müssen Sie den Eingangsverstärkungsregler neu einstellen, damit der Verstärker nicht übersteuert wird.

Bass-Fernsteuerung (separat erhältlich):

Mit der im Fernsteuerung für den Bass haben Sie die Möglichkeit, den Ausgangspegel Ihrer Aktivboxen aus der Ferne zu steuern. Zur Aufbaumontage des Fernbedienungs-Bassreglers schrauben Sie die Fernbedienung einfach an die gewünschte Stelle und führen das Kabel vom Regler zur „Remote Bass“-Buchse auf dem Verstärkerpanel. NICHT anschließen oder trennen, während der Verstärker eingeschaltet ist.

Wenn Ihr Verstärker nicht zu funktionieren scheinl, überprüfen Sie zuerst die offensichtlichen Dinge, wie z. B. durchgebrannte Sicherungen, schlechte oder falsche Verkabelung, falsche Einstellung der Frequenzweichenschalter und Verstärkungsregler usw. Es gibt ein Netzschutz-LED auf der Seite Ihres Verstärkers der KICKER PXA-Serie. Je nach Zustand des Verstärkers und des Ladesystems des Fahrzeugs leuchten die LEDs entweder rot oder blau. Wenn die blaue LED leuchtet, bedeutet dies, dass der Verstärker eingeschatet ist und keine Störung vorliegt.

Blaue LED aus, keine Ausgabe? Überprüfen Sie mit einem Volt-Ohm-Meter (VOM) die folgenden Punkte: ①+12-Volt-Stromanschluss (sollte +12 V bis +16 V anzeigen) ②Fermeinschaltanschluss (sollte +12 V bis +16 V anzeigen) ③Vergewissern Sie sich, ob die Strom- und Erdungsanschlüsse verlauscht sind. ④Prüfen Sie den Erdungsanschluss auf ordnungsgemäße Leitfähigkeit. ⑤Überprüfen Sie für eine hochstufige Ausgabe die Drähte auf 16 V.

Blaue LED an, keine Ausgabe? Überprüfen Sie Folgendes: ①Cinch Anschlüsso ②Testen Sie die Lautsprecherausgänge mit einem „bekannten“, ordnungsgemäß funktionierenden Lautsprecher. ③Ersetzen Sie das Quellgerät durch ein „bekanntes“, ordnungsgemäß funktionierendes Quellgerät. ④Prüfen Sie, ob das Cinch-Kabel, das den Verstärker speist, ein Signal liefert, indem Sie das VOM-Motor auf „Wochselspannung“ einstellen.

Schutz-LED blinkt bei lauter Musik? Die rote LED zeigt eine niedrige Batterespannung an. Überprüfen Sie alle Verbindungen im Ladesystem Ihres Fahrzeugs. Es kann erforderlich sein, die Batterie Ihres Fahrzeugs zu ersetzen oder aufzuladen oder die Lichtmaschine Ihres Fahrzeugs zu ersetzen.

Schutz-LED an, keine Ausgabe? ①Verstärkor ist sehr heiß = Überhitzungsschutz ist aktiviert. Prüfen Sie die korrekte Impedanz an den Lautsprecherklommen mit einem VOM-Meter (siehe die Diagramme in diesem Handbuch für die empfohlene Mindestimpedanz und Vorschläge für die Verkabelung mehrerer Laulsprecher). Prüfen Sie auch, ob die Luftzirkulation um den Verstärker herum ausreichend ist. ②Verstärker schaltet sich nur bei laufondem Fahrzeug ab = Spannungsschutzschaltung ist aktiviert. Die Spannung am Verstärker liegt nicht innerhalb des Betriebsbereichs von 10-16 Volt. Lassen Sie das Lade- und Elektrosystem des Fahrzeugs überprüfen. ③Der Verstärker spielt nur bei geringer Lautstärke = Kurzschlussschutz ist aktiviert. Prüfen Sie, ob die Lautsprecherkabel untereinander oder mit der Fahrzeugkarosserie kurzgeschlossen sind. Überprüfen Sie, ob die Lautsprecher beschädigt sind oder ob sie unter der empfohlenen Mindestimpedanz arbeiten.

Keine oder leise Ausgabe? ① Prüfen Sie den Balancoregler am Quellgerät. ② Prüfen Sie den Cinch-Eingang (oder Lautsprechereingang) und den Lautsprecherausgang.

Macht der Wechselstromgenerator ein Heulgeräusch mit der Motorumdrehung?

①Prüfen Sie, ob das Cinch-Kabel (oder das Lautsprechereingangskabel) beschädigt ist.
② Prüfen Sie die Verlegung des Cinch-Kabels (oder des Lautsprechereingangskabels).
③Prüfen Sie, ob das Quellgerät richtig geerdet ist. ④Prüfen Sie die Verstärkungseinstellungen und drehen Sie sie herunter, wenn sie zu hoch eingestellt sind.

Reduzierte Basswiedergabe? Kehren Sie die Lautsprecherverbindung an den Stereo-/Subwoofer-Kanälen von positiv zu negativ um; wenn der Bass besser wird, war der Lautsprecher phasenvorschoben.

Erdrauschen? KICKER-Verstärker wurden so entwickelt, dass sie mit den Bedieneinheiten aller Hersteller vollständig kompatibel sind. Bei einigen Bedieneinheiten ist unter Umständen eine zusätzliche Erdung erforderlich, um zu verhindern, dass Rauschen in das Audiosignal eingeht. Falls Sie dieses Problem bei Ihrer Bedieneinheit feststellen, kann es in den meisten Fällen dadurch behoben werden, dass Sie ein Erdungskabel von den Cinch-Ausgängen zum Fahrzeugchassis verlogen.

VORSICHT: Achten Sie bei der Starthilfe darauf, dass die Anschlüsse der Starthilfekabel korrekt angeschlossen sind. Unsachgemäße Anschlüsse können zu durchgebrannten Verstärkersicherungen sowie zum Ausfall anderer kritischer Systeme im Fahrzeug führen.

Wenn Sie weitere Fragen zur Installation oder zum Betrieb Ihres neuen KICKER-Produkts haben, wonden Sie sich an den autorisierten KICKER-Händler, bei dem Sie Ihr Produkt gekauft haben. Weitere Tipos zur Installation finden Sie auf der KICKER-Homepage unter der Registerkarte SUPPORT auf www.kicker.com. Wählen Sie die Registerkarte TECHNISCHER SUPPORT, wählen Sie das Thema, das Sie interessiert, und laden Sie dann die entsprechenden Informationen herunter oder rufen Sie sie auf. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Kundenservice unter [phone] an, wenn Sie spezifische oder unbeantwortete Fragen haben.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantioleistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.

GARANTIE INTERNATIONALE Version Française
