BEDIENUNGSANLEITUNG ACOUSTIC:CORE 30 BLACKSTAR

Wichtige Sicherheitshinweise!

LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF!

Beachten Sie alle Warnungen und folgen Sie den auf dem Produkt angebrachten Anweisungen!

Gefahr! Hohe Interne Betriebsspannungen.

Ölfnen Sie niemals das Gehäuse. Es befinden sich keine vom Anwender austauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal ausführen.

Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.

Im Inneren von Verstärkern kann sich Kondensfeuchtigkeit bilden, wenn der Verstärker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät die Raumtemperatur erreicht hat.

Nicht autorisierte Modifikationen am Gerät sind von Blackstar Amplification Ltd. ausdrücklich untersagt.

Führen Sie in keinem Fall irgendwelche Gegenstände in die Lüftungsschlitze im Gehäuse ein.

Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf dem Verstärker ab.

Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen.

Die Lüftungsschlitze dürfen nicht verdeckt werden.

Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wärme produzierenden Verstärker betrieben werden.

Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel.

Netzkabel müssen sehr sorgfältig behandelt und bei jeglichem Delekt umgehend ausgetauscht werden.

Entfernen Sie niemals den Erdungskontakt des Netzkabels.

Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel ab.

Vor dem Einschalten muss der Lautsprecher wie in diesem Handbuch beschrieben mit dem vom Hersteller empfohlenen Kabel angeschlossen werden.

Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs.

Manipulieren Sie niemals den Schutzleiter des Netzsteckers.

Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern

BLACK

auf, Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz.

Wenn das Gerät offenbar nicht normal arbeitet, obwohl Sie die Inbetriebnahme wie beschrieben vorgenommen haben, wenden Sie sich an einen qualifizierten Service-Techniker.

Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt:

Dauer pro Tag in Stunden Lärmpegel in dBA, langsame Ansprechzeit

8	90
6	92
4	95
3	97
2	100
112		102
1		105
12		110
14 oder weniger		115

Gemäß der OSHA kann eine anhaltende Beschallung über diese Grenzwerte hinaus zu Hörverlusten führen.

Für den Betrieb dieses Verstärkersystems empfiehlt es sich, einen Hörschutz im Gehörkanal oder über den Ohren zu tragen, um einen dauerhaften Hörverlust zu vermeiden, wenn die genannten Grenzwerte nicht eingehalten werden. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die mit Geräten, die zur Ausgabe hoher Schalldruckpegel geeignet sind (z. B. dieser Verstärker), für die Dauer des Betriebs solcher Geräte einen Gehörschutz tragen.

Elektrische und elektronische Geräte dürfen nicht in den Hausmüll gegeben, sondern müssen entsprechend den staatlichen bzw. kommunalen Vorgaben entsorgt werden.

BLACK ★

Einleitung

Vielen Dank, dass Sie sich für diesen Blackstar ACOUSTIC:CORE Verstärker entschieden haben.

Dieser Amp ist wie alle unsere Verstärker das Ergebnis unzähliger Stunden akribischer Arbeit durch unser erstklassiges Entwickler-Team. Die erfahrenen Musiker des Blackstar Teams aus Northampton (UK) verfolgen ein einziges Ziel: Akustikgitaristen das bestmögliche Equipment zur Verfügung zu stellen, damit diese sich optimal selbstverwirklichen können.

Alle Blackstar-Produkte wurden sowohl während der Entwicklung als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern.

Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr neues Blackstar-Produkt optimal nutzen zu können.

Wenn Sie mehr über die Blackstar-Produktreihe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps.com.

Vielen Dank!

Das Blackstar-Team

Merkmale

ACOUSTIC:CORE 30 Ist das Ergebnis unzähliger Stunden intensiver Entwicklungsarbeit und des Vergleichens mit marktführenden Akustikverstärkern. Die von Grund auf für akustische Gitarristen entwickelten Verstärker sind ebenso Intuitly wie kompakt und perfekt auf die heutigen Bedürfnisse wie Streaming, Aufnehmen, Üben oder Live-Auftritte zugeschnitten.

Kanal 1 bietet einen 6,35 mm Klinkeneingang sowie Regler für GAIN, LOW und HIGH EQ sowie eine schaltbare ENHANCE-Funktion für einen Studio-typischen EQ, der Ihrem Instrumentenklang einen räumlichen Eindruck verleiht. Über einen separaten REVERB-Regler lassen sich zwei REVERB-Optionen aussteuern, während der Regler CHORUS die Lautstärke der beiden alternativen Super Wide Stereo-Chorus-Effekte VINTAGE und WIDE kontrolliert.

Kanal 2 bietet eine XLR-/Klinken-Combo-Buchse sowie Regler für GAIN, LOW, MID und HIGH EQ – für den Anschluss eines Mikrofons oder weiteren Instruments – sowie eine VOCAL-CLARITY-Schaltung, die für einen markanteren, professionellen Gesangssound sorgt, der sich im Mix dynamisch besser durchsetzt.

Über eine global schaltbare PHASE-Taste können Sie unerwünschte Rückkopplungen unterbinden.

Ihr ACOUSTIC:CORE kann als USB-Audio-Interface genutzt werden. Durch Anschluss eines USB-Kabels können Sie gleichzeitig das Direkt- als auch das bearbeitete Signal zu Aufnahmzewecken auf einen Computer speisen, während die Buchse LINE OUT / HEADPHONE zur Ausgabe an eine PA, ein Aufnahmemischpult oder zum Anschluss eines Kopfhörers für lautloses Üben dient.

Über den Eingang LINE IN / STREAMING können Sie Ihren ACOUSTIC:CORE 30 mit einem Musikgerät oder einer Drum-Maschine verbinden, um zu einer Begleitung zu spielen. Zudem können Sie ein geeignetes 3,5 mm TRRS-Kabel für die einfache Ein- und Ausgabe eines Live-Streamings über ein kompatibles Gerät verwenden.

Im integriertes Neigestativ im Boden des Verstärkers erlaubt es Ihnen, den Neigungswinkel Ihres ACOUSTIC:CORE 30 präzise einzustellen.

Bedienfeld

Kanal 1

1. Input (6,35 mm Instrumentenbuchse)

Hier schließen Sie Ihr akustisches Instrument an. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Instrumentenkabel.

2. Gain

Mit diesem Regler steuern Sie die Eingangsverstärkung in Kanal 1 aus. Im Uhrzelgersinn heben Sie die Eingangsverstärkung und damit auch die Lautstärke an.

3. Enhance

Mit diesem Schalter aktivieren Sie einen Studio-typischen EQ sowie eine räumliche Bearbeitung für Ihren Instrumentenklang. In der Position OUT arbeitet der EQ linear: Diese natürlich klingende Grundeinstellung empfiehlt sich als Ausgangspunkt für die meisten Instrumente. In der Stellung IN wird ein fortschrittlicher DSP-Algorithmus aktiviert, der Ihrem Sound einen räumlichen Eindruck und Tiefe verleiht.

4. Low

Der LOW-Regler steuert den Anteil der tiefen Frequenzen im Sound. Dieser Verstärker verfügt über eine aktive Klangregelung, die es Ihnen erlaubt, die tiefen Frequenzanteile exakt auszusteuern, um einerseits den gewünschten Klang zu erzielen und andererseits das Resonanzverhalten Ihres Instruments unter Kontrolle zu behalten.

5. High

Mit dem Regler HIGH können Sie gezielt den Höhenanteil in Ihrem Sound einstellen. Bei niedrigen Einstellungen (gegen den Uhrzeigersinn) erhält der Sound einen wärmeren und dumpferen Charakter. Wenn der Regler angehoben wird (im Uhrzeigersinn), wird der Sound immer höhenreicher und lebendiger.

6. Chorus

Dieser Regler steuert die beiden Super Wide Stereo-Chorus-Effekte VINTAGE und WIDE. Die Lautstärke kann für jeden dieser Effekte in seinem jeweiligen Regelbereich individuell eingestellt werden. Im Linksanschlag des Reglers ist kein Chorus-Effekt hinzugefügt. Durch Drehen des Reglers im Uhrzeigersinn (ausgehend von der OFF-Position) wird der Mix-Pegel des VINTAGE Chorus-Effekts bis zu seinem Maximalwert in der Mittelposition des Reglers angehoben. Ab der Mittelposition bis zum rechten Ende des Regelwegs wird der WIDE Chorus-Effekt bis zu seinem maximalen Pegel angehoben.

7. Reverb

Der Reverb-Regler bietet Zugriff auf zwei Super Wide Stereo-Reverbs in Studioqualität, deren Pegel im jeweiligen Regelbereich variabel eingestellt werden kann. Im Linksanschlag des Reglers wird kein Reverb erzeugt. Durch Drehen des Reglers im Uhrzeigersinn wird der Pegel des ROOM-Reverbs bis zu seinem Maximalwert in der Mittelposition des Reglers angehoben. Ab der Mittelposition wird das HALL-Reverb ausgesteuert. Im Rechtsanschlag des Reglers wird der HALL-Reverb mit maximalem Pegel ausgegeben.

Kanal 2

8. Input 2 (XLR-/Klinken-Combo-Buchse)

Hier schließen Sie Ihr Mikrofon oder ein weiteres Instrument an. Verwenden Sie in jedem Fall gut geschirmte XLR- oder Instrumentenkabel.

9. Gain

Mit diesem Regler steuern Sie die Eingangsverstärkung in Kanal 2 aus. Im Uhrzeigersinn heben Sie die Eingangsverstärkung und damit die Lautstärke an.

10. Vocal Clarity

In der Position IN wird ein professionell klingender Effekt aktiviert, der für einen markanteren Klang Ihres Mikrofons sorgt, der sich im Mix dynamisch durchsetzt. Wenn Ihr Gesang zu dumpf oder zu mittig klingt, können Sie ihn durch Aktivieren dieser Taste automatisch verbessern.

11. Low

Der LOW-Regler steuert den Anteil der tiefen Frequenzen im Sound. Dieser Verstärker verfügt über eine aktive Klangregelung, die es Ihnen erlaubt, die tiefen Frequenzanteile exakt auszusteuern, um einerseits den gewünschten Klang zu erzielen und andererseits das Resonanzverhalten Ihres Instruments unter Kontrolle zu behalten.

12. Mid

Der Regier MID steuert den Anteil der Mittenfrequenzen im Gesamtsound aus. Die Mitten sind insbesondere für den Grundsound entscheidend.

13. High

Mit dem Regler HIGH können Sie gezielt den Höhenanteil in Ihrem Sound einstellen. Bei niedrigen Einstellungen (gegen den Uhrzeigersinn) erhält der Sound einen wärmeren und dumpferen Charakter. Wenn der Regler angehoben wird (im Uhrzeigersinn), wird der Sound immer höhenreicher und lebendiger.

14. Reverb

Der Reverb-Regler bietet Zugriff auf zwei Super Wide Stereo-Reverbs in Studioqualität, deren Pegel im jeweiligen Regelbereich variabel eingestellt werden kann. Im Linksanschlag des Reglers wird kein Reverb erzeugt. Durch Drehen des Reglers im Uhrzeigersinn wird der Pegel des ROOM-Reverbs bis zu seinem Maximalwert in der Mittelposition des Reglers angehoben. Ab der Mittelposition wird das HALL-Reverb ausgesteuert. Im Rechtsanschlag des Reglers wird der HALL-Reverb mit maximalem Pegel ausgegeben.

15. Buchse USB Audio

Diese USB-Buchse vom Typ Mini B dient zum Anschluss an einen Computer über ein geeignetes (optionales) USB-Kabel. Die Kommunikation des Verstärkers mit einem PC, Mac oder einem anderen kompatiblen Aufnahmegerät erfolgt über Standard-Audlotreiber – es werden keine speziellen Treiber benötigt.

Eine kurze Anleitung zur USB-Aufnahme mit minimaler Latenz finden Sie unter: www.blackstaramps.com/usbrecording

ANMERKUNG: Schließen Sie den Verstärker immer über einen Haupt-USB-Port des Computers an (meist auf der Rückseite zu finden). Der Verstärker erscheint innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface.

Das Audiosignal Ihres Verstärkers wird über den USB-Anschluss gleichzeitig über vier unabhängige Kanäle an Ihren Computer ausgegeben:

■ USB-Kanal 1 + 2: Stereomischung Ihres Gitarren- und Gesangskanals einschließlich der Reverb- und Chorus-Effekte.

■ USB-Kanal 3: Ein separates unbearbeitetes Signal von Kanal 1 – dieses Signal wird hinter dem EQ abgegriffen.

■ USB-Kanal 4: Ein separates unbearbeitetes Signal von Kanal 2 – dieses Signal wird hinter dem EQ abgegriffen.

16. Master Volume

Dieser Regler steuert die Gesamtausgangslautstärke Ihres Verstärkers. Im Uhrzeigersinn heben Sie die Lautstärke an.

17. Phase

Mit dieser Taste kehren Sie die Phasenlage des Signals im Preamp um. Auf diese Weise lassen sich akustische Feedbacks und Rückkopplungen unterdrücken.

18. Footswitch (nicht im Lieferumfang enthalten)

Hier können Sie den optional erhältlichen FS-18 Fußschalter oder jeden beliebigen 2-Wege-Fußschalter anschließen. Der erste, mit „A“ beschriftete Schalter des FS-18 schaltet den Chorus-Effekt in Kanal 1 an bzw. aus. Der zweite, mit „B“ beschriftete Schalter schaltet den Reverb-Effekt global für beide Kanäle an bzw. aus.

Dieser Ausgang bietet einen natürlichen Klang für den Anschluss an einen Kopfhörer, ein Aufnahmegerät, ein PA-System oder ein Mischpult.

Für leise Aufnahmen oder die Verwendung von Kopfhörem drehen Sie den Master-Lautstärkeregler auf Null und stellen die Ausgangslautstärke mit den Gain-Reglem nach Geschmack ein.

WICHTIGER HINWEIS: Verwenden Sie immer ein Stereoinklenkabel, wenn Sie diesen Ausgang benutzen, da er mit einem Monoklinkenkabel nicht funktionieren wird. Für den Anschluss an ein Mischpult oder Aufnahmegerät verwenden Sie bitte ein Y-Kabel (TRS auf zwei Mono-TS). Für einen symmetrischen Ausgang verwenden Sie die XLR-Buchse auf der Rückseite des Verstärkers.

20. Line In / Streaming

Hier schließen Sie Ihr Telefon/Smartphone, MP3-Player, Tablet oder Laptop mit einem (nicht im Lieferumfang enthaltenen) 3,5 mm AUX-Kabel an, um Audiomaterial über den ACOUSTIC:CORE wiederzugeben. Zum Üben passen Sie die Lautstärke der externen Quelle an den Pegel Ihrer Akustikgitarre an.

Sie können den ACOUSTIC:CORE als Interface zum Einspielen, Streamen, Üben und Aufnehmen auf Ihrem Mobilgerät verwenden. Im Gegensatz zu herkömmlichen 3,5 mm TRS-Buchsen, die lediglich die Audioausgabe von Ihrem Gerät erlauben (z. B. zur Ansteuerung eines Kopfhörers), können Audiosignale über die TRS-Buchse Ihres ACOUSTIC:CORE gleichzeitig ausgegeben und empfangen werden. Auf diese Weise können Sie Audiomaterial von Ihrem externen Gerät wiedergeben

und das Signal des ACOUSTIC:CORE auf das externe Gerät speisen. Dank dieser Funktion können Sie Apps wie GarageBand und Instagram Live nach Anschluss eines einzigen Kabels nutzen.

So verwenden Sie Ihren ACOUSTIC:CORE 30 Verstärker als Livestream-Interface:

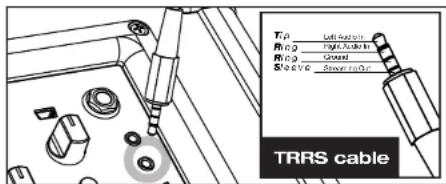

1. Schließen Sie Ihr TRRS-Kabel an der Buchse Line IN / Streaming Ihres Verstärkers an (siehe Abbildung oben).
2. Schließen Sie das andere Ende des TRRS-Kabels am 3,5 mm Miniklinkencingang Ihres Geräts an.

ANMERKUNG: Nutzer eines Apple iPhones / Tablets: Verwenden Sie zum Anschluss Ihres Mobigeräts einen Lightning-auf-3,5-mm-Adapter (für maximale Kompatibilität empfehlen wir den Einsatz des offiziellen, von Apple gefertigten Kabels/Adapters).

1. Öffnen Sie die Software zur Audio-Aufnahme oder die Kamera-Anwendung auf Ihrem Telefon.
2. Drücken Sie auf Aufnahme, um zu testen, ob die Pegel laut und klar übertragen werden. Mit Hilfe der „Gain“-Regler in den Kanälen Ihres Verstärkers passen Sie den Pegel an, der auf Ihr Telefon gespeist wird.
3. Überprüfen Sie die Kanaleinstellungen und Effekte und passen Sie sie für einen perfekten Klang Ihres Blackstar-Verstärkers an.
4. Nehmen Sie hochwertige Videos, Audio-Memos und Live-Streams (für Instagram Live, Facebook, YouTube, Twitch u.v.m.) direkt aus Ihrem Verstärker auf.

21. Power-Schalter

Mit diesem Schalter schalten Sie den Verstärker ein bzw. aus. Die Power-Anzeige leuchtet, wenn der Verstärker eingeschaltet ist.

Rückseite

22. Netzteilbuchse

Hier schließen Sie das mitgelieferte DC-Netzteil an. Stellen Sie sicher, dass sich der Power-Schalter (21) immer in der Stellung OFF befindet, bevor Sie das Netzteil anschließen. Das Netzteil muss an einer Steckdose angeschlossen werden, die in puncto Spannung, Leistung und Netzfrequenz den auf dem Netzteil vermerkten Spezifikationen entspricht. Im Zweifelstall wenden Sie sich an einen qualifizierten Techniker/Elektriker.

Optional kann Ihr ACOUSTIC:CORE auch über die (optional erhältliche) Blackstar PB-1 PowerBank gespeist werden. Die PB-1 kann Ihren ACOUSTIC:CORE abhängig von der aktuellen Nutzung zwischen 4 und 8 Stunden mit Strom versorgen.

23. XLR D.I Mix-Ausgang

Dieser professionelle symmetrische XLR-Ausgang dient zum Direktanschluss an einen Mixer, eine Stagebox oder eine FoH-PA. Das Audiosignal ist eine vom Master Volume unabhängige Mischung der beiden Kanäle und der Effekte Chorus und Reverb. Verwenden Sie diesen Ausgang für das Live-Spielen, um ein gemisches Gitarren- und Gesangssignal mit Effekten auf ein PA-System zu speisen.

Unterseite des Verstärkers

Ein integriertes Neigestativ im Boden des Verstärkers erlaubt es Ihnen, den Winkel Ihres ACOUSTIC:CORE 30 problemlos für ein optimales Abstrahlverhalten einzurichten. Schrauben Sie das Stativ heraus, um den gewünschten Winkel einzustellen. Achten Sie aber darauf, die maximale Länge nicht zu überschreten, da Ihr ACOUSTIC:CORE andernfalls nicht mehr stabil steht und umkippen kann.

Hinweis: Sie können Ihren Verstärker bei Live-Auftritten als Bühnenmonitor verwenden. Bringen Sie Ihren ACOUSTIC-CORE einfach in eine für Ihre Position passende Neigung und stellen Sie die Bühnenlautstärke über den Regler Master Volume ein.

Auch verfügbar: Über den optional erhältlichen Stativadapter Blackstar SA-2 können Sie Ihren ACOUSTIC:CORE auf einem genormten 35 mm PA-Lautsprecherstativ montieren.

Technische Spezifikationen

ACOUSTIC:CORE 30

Leistung (RMS): 30 Watt stereo (2 x 15 Watt)

Gewicht (kg): 6,3

Abmessungen (mm): 375(B) x 292(H) x 185(T)

Zubehör

■ FS-18 Fußschalter mit zwei Schaltern (optional erhältlich)
■ PB-1 PowerBank (optional erhältlich)
■ SA-2 Stativ-Adapter (optional erhältlich)
