| Produktart | Digitaler Gitarrenverstärker |
| Marke | Blackstar |
| Modell | ID:CORE V4 Stereo 10 Bluetooth |
| Ausgangsleistung | 10 Watt (RMS) |
| Lautsprecher | 2 x 5 Watt |
| Abmessungen (B x H x T) | 340 x 265 x 185 mm |
| Gewicht | 3,7 kg |
| Stromversorgung | Netzteil (im Lieferumfang) / Optional: PowerBank Blackstar PB-1 (nicht im Lieferumfang) |
| Bluetooth | Ja, für Audio-Streaming und -Wiedergabe |
| Voices (Klangvarianten) | 6 Positionen: Clean Warm, Clean Bright, Crunch, Super Crunch, OD1, OD2 |
| Integrierte Effekte | Modulation (Phaser, Flanger, Chorus, Transox), Delay (Linear, Analog, Tape, Multi), Reverb (Floor, Hall, Spring, Plate) |
| Anschlüsse | Gitarreneingang (6,35 mm Klinke), Line In/Streaming (3,5 mm TRRS Klinke), USB-C, Kopfhörerausgang/CabRig (3,5 mm Klinke) |
| Hauptfunktionen | ISF, Leistungsreduzierung (Volle Leistung/1W), eingebautes Stimmgerät, Modus Manual/Patch, 6 Patch-Speicher |
| Software | Blackstar ARCHITECT (herunterladbar) mit Cab Rig Lite |
| Pflege und Reinigung | Mit einem trockenen Tuch reinigen; nicht Feuchtigkeit aussetzen; Stöße vermeiden |
| Sicherheit | Gehäuse nicht öffnen; geeignetes Netzkabel verwenden; bei längerer Nichtbenutzung trennen |
| Ersatzteile und Reparierbarkeit | Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen qualifizierten Kundendienst |
Häufig gestellte Fragen - ID:CORE V4 Stereo 10 Bluetooth BLACKSTAR
Benutzerfragen zu ID:CORE V4 Stereo 10 Bluetooth BLACKSTAR
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch ID:CORE V4 Stereo 10 Bluetooth - BLACKSTAR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ID:CORE V4 Stereo 10 Bluetooth von der Marke BLACKSTAR.
BEDIENUNGSANLEITUNG ID:CORE V4 Stereo 10 Bluetooth BLACKSTAR
Wichtige Sicherheitshinweise!
LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFALTIG DURCH. HEBEN SIE DIE ALLE ANLEITUENGEN FÜR REFERENZWECKE AUF!
Beachten Sie alle Warnungen und folgen sie den auf dem Produkt angebrachten Anwelsungen!
Offen Sie nolmals das Gehäuse. Es befinden sich keine vom Anwender aus tauschbaren Teile im Gerat. Lassen Sie alle Wartungsarbeiten von qualifizierten Fachpersonal aufheln.
Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch.
Im Inneren von Verständem kann sich Kondensfeuchigkeit bilden, wenn der Verstande aus einer kalten in eine wärme Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät Raumtemperatur erreicht hat.
Unautonsisierte Modifikationen am Gört sind von Blackstar Amplification Ltd. aus dürlich)_nachtrag.
Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen.
Anderhalb konnte das Gerät herunterflänen und schwere Schäden am Produkt oder Verletzungen verursachen.
Dieos Gerais darf nur an gut bolleften Standorten betriebenen und dart nicht an Ordn ante ohne ausreichende Luftzirkulation wie in einem Regal betrieben werden.
Dieaes Produkt dar nicht in der Nähne von Wärmequellen wie Ofen, Heizkörpm oder einem anderen Wärmeprodukzierten Verträger betriebeten werden.
Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihr Region kompatibile Netzkabel.
Netzkel müssen sehr sorgfält behendt werden und müssen bei jeglichem Defekt umgehend ausgelaucht werden.
Entferen Sie niemals den Erdungskontakt des Netzkabels.
Wenn Sie das Gerät langere Zeit nicht verwenden, ziehen Sie das Netzkabel.
Geräte der Schutzklassie 1)dürfen nur an eine geerdete Steckdose angeschlossen werden.
Der Stecker des Netzkabels muss jederzeit gut erreichenbar sein.
Vor dem Einschlten müssen die Laufsprecher wie im Handbuch beschrieben mit den vom Hersteller employierten Kabel angeschlossen werden.
Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs.
BLACK
Manipulleron Sile nlemals den Schutzleiter des Netzsteckers.
Hohe Laustsprcherpegel können zu daeharwten Horschächen führten. Halten Sie sich nicht in direkter Höhe von mit hoher Laustärke betriebenen Laustsprchem auf. Falls Sie tängere Zeit hohen Laustärfen ausgesetzt sind, verwenden Sie einen Genorschutz.
Falls das GerätTOT bestimmungsmäger Verwendung nicht normal Funktioniert, wenden Sie sich an einen qualifizierten Service-Techniker.
Das amerikanische Amt für Sicherheit und Gesundheitssatz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt:
Dauer pro Tag in Stunden Lammpegel in dBA, langsame Anspruchzeit
| 8 | 90 | |
| 6 | 92 | |
| 4 | 95 | |
| 3 | 97 | |
| 2 | 100 | |
| 1% | 102 | |
| 1 | 105 | |
| ½ | 110 |
oder werenig 115
Laut OSHA kanneJahe Belastung oberhalb der angegebenen Grenzwerte zu einem partiellen Höverlust führen.
Wird dieles Verstärksystem bei Pegeln oberhalb der angegebenen Grenzwerte betrieben, muss ein Gehorschutz (Ohrstöpel oder Gehorschutzkopföhren) getragen werden, um einem dauerhaften Gehorschaden vorzubougen. Um sich gegen die potenziellen Gefahren hoher Schallrückpegel zu schützen, sollenen alle Personen, die Geräten mit hohen Schallrückpegel (we z. B. dieser Verm stärker) ausgesetzt sind, für die Dauer des Betriebs einen Gehorschutz tragien.
Elektrische und elektronische Geräte darfen nicht im Hausmull, sondern nur den staatlichen bzw. commensialen Vorgaben entspruchend entsorgt werden.
BLACK
Einleitung
Vielen Dank, dass Sie sich für diesen Blackstar ID:CORE V4 Verstärker entschieden haben. Diese Amp Ist wie alle unsere Verstärker das Ergebnis unzählicher Stunden akribischer Arbeit durch unser erstklassiges Entwicklung-Team. Die erfahrlichen Musiker des Blackstar-Teams aus Northampton (UK) verfolgen ein einziges Ziel: Gitramisten das bestmögliche Equipment zur Verfugung zu stellen, damit diese sich optimal selbstverwirkenden können.
Alle Blackstar-Produkte wurden sowohl während der Entwicklung als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern.
Der ID:CORE V4 ist eine wirklich bahnbrecchende Neurorstellung, die einzigfige Innovationen mit intuiv-traditionellen Bodionelementen und einer vilsolfigen Programmierbarkeit kombiniert. Der ID:CORE ist der weltweit meistverkaufen Digitalversteller und hat den Standard für kompakte, leistungsfähige und vielseitige Versteller gesetzt.
Bitteneseniehundbuchaufmerksamdurch,umhrneuesBlackstar- Product optimal nutzen zu konnen.
Wenn Sie mehr über die Blackstar-Produktrechte erfahren, besuchen Sie unsere Websalte unter www.blackstaramps.com.
Vielen Danki
Das Blackstar-Team
Merkmale
Seit 2007 haben Blackstar sehr viel für die Innovation von Gitarrenverständem getan. Der ID:CORE V4 ist nun das Ergebnis jährlanger technischer Forschung und Entwicklung. Diese Veränderungen bieten die gewöhnlich intuitiven Bedienelemente eines traditionellen Amps, sind aufgrund ihrer Programmerarbeit aber deutlich vielseitiger. Mit den einzigfartenigen Bedienelementen konnen Sie ihren ganz persönlichen Gitarrensound kreieren.
Der Voice-Regler bietet sechs underschiedliche Einstellungen - Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1 und OD 2. In Verbindung mit dem für Blackstar patentierten ISF-Regler erzielen Sie genau den gewündschten Sound.
Die Effekt-Sektion erzeugt extrem brete Stereo-Modulations-, Delay- und Reverbe-Effekte in Studio-Qualität, die Sie zusammen mit ihren Sounds abspeichern Kunden.
Mit Hilfe unserer Architect Software gestaltet sich die tieftegrefte Ediliterung ebenso wie das Spolchem von Patches extrem einfach. Patches konnen über die Onlin Community hochgeladen, heruntergeladen und ausgetaucht werden. Durch Anschluss eines USB-Kabels konnen Sie gleichzeitig das Direkt- wie das beareriete Audiologifal der Aufnahme an den Computer senden.
Die Blackstar ARCHITECT Software enthalt zudem Cab Rig Lite, unsere moderne und fortschrittliche Laufspreachersimulation, die den Sound und das Spielgeführten Gitarrenlautsprecherbox unglaublich detailiert nachbildet.
Über den LINE IN / STREAMING-Eingang können Sie ihren ID:CORE V4 an ein Musikgrat wie z.B. ein Mobiletefon oder einen Drum Computer anschließen und dazu playen. Sie können auch ein geeignete 3,5-mm-TRRS-Kabel verwenden, um die Live-Streamung Funktion mit einem kompatibilen Gerät zu halten.
Der ID:CORE V4 verfügbar jetzt über eine Leistungsreduzierung auf 1 W, die es hinen möglich, mit geringerer Hautstärke zu playen, ohne damit ein Klangqualität ein –bußen zu müssen.
Der ID:CORE STEREO 10 V4 Bluetooth erhöglich die Audiowliegergabe über Bluetooth und macht es damit so einfach wie nie zuvor, zu ihren Lieblingssongs zu jammen.
Factory Reset
Die Werks-Patches und -Einstellungen können Im Veränder zu jeder Zeit wiedorhergestellt werden. Haften Sie die Tasten MOD, DLY und REV gleichzeitig gewrückt, während sie den Veränder einschalten.
Über die Voice-LEDs wird nun angezeigt, dass die Werkseinstellungen wiederhergestellt werden. Wenn Sie eine der Tasten MOD, DLY und REV loslassen, bevor die Voice-LEDs alle Farben durchlaufen haben und erloschen sind, wird der Vorgang abgebrochen und der Verstärker wird nicht zurückgesetzt.
WICHTIGER HINWEIS:
Durch diesen Vorgang werden alle vom Anwender gespeicherten Patches und Einstellungen überschieden.
Vorderseite
1. Input
Hier schlieben Sie ihre Gitarre an
Verwendenden Sie in jeder Fall hochwertige geschrimpte Gitarrenkabel.
2. Voice
Der Voice-Regler verändert das Preamp-Voicing im Bereich von extrem clean bis extrem übersteuert.
Clean Warm - Klassischer Clean-Sound
Clean Bright - Boutique Clean, verzerrt bei höheren Lautstärken
Crunch - Klassischer Crunch-Sound mit mittlerem Gain-Overdrive
Super Crunch - Moderner Sound mit übersteuertem Gain und mehr Druck im Vergleich zu Crunch
CD 1 - Aufgebohrter Overdrive-Sound über das Master Volume für singende Soli
OD 2 - Straffer Rhythmus-Sound für Metal mit mittenbetontem Overdrive
Diese Einstellung wird beim Sichem eines Patches gespeichert.
3. Gain
Mit dem Cain-Regier steuern Sie den Grad der Übersteuerung bzw. Verzerrung. Niedrige Einstellungen (gegen den Uhrzeitgiersinn) liefern cleane bis angezeiterte Sounds. Wenn der Cain-Regier im Uhrzeitgelsinn aufgodrecht wird, nimmt der Verzerrungsgrad mehr und mehr zu und wechseln von crunchigen Sounds bis hin zu stark verzorten Sounds in der Extremposition. Desso Einstellung wird beim Sichorn eines Patches gespeichert.
4. Volume
Deisr Regier steuer die Aussteuerung des Preamps. Hohe Einstellungen fur Volu me sorgen fur Verzerrungs- und Kompessionseffekte wo bei einer Rohnrendstufe. Herbei handelt es sich um eine globale Einstellung, die nicht in den Patches gespeichert wird.
5.ISF
Mit dem ISF-Regler finden Sie immer die gesuchte Klangforschung. Bei Einstellungen gegen den Uhrzolgensinn boszt der Amp einen „amorikanischen“ Sound-Charakter mit einem knackigen Bassfundament und aggressiveren Mitten. Bei Einstellungen im Uhrzegersinn erzeugt der Amp einen „britischen“ Sound, der deutlich erdiger und weniger aggressive kingt. Das führt leitlich zu einem vertrauen, musikalischen Verhalten. Diese Einstellung wird beim Sichern eines Patches gespeichert.
6. MOD (Modulation)
Mit dieser Schalter (do-)aktivieren Sie den Modulationseffekt oder wichteln zur Edturation aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.
7. DLY (Delay)
Mit dieser Schalter (de-)aktivieren Sie den Delay-Effect oder wahren him zur Edturation aus. Diese Einstellung wird beim Sichern eines Patches gespeichert.
8. REV (Reverb)
Mit dieser Schalter (de-)aktivieren Sie den Reverb Effekt oder wahren him zur Edilierung aus. Diese Einstellung wird beim Sicher einem Patches gespeichert.
Die Tasten-LEDs der einlei Effekt-Schalter geben den Status des jeweiligen Effekten an:
LED Effekt-Status Beschreibung
| LED naktiy Effect aus Effekt naktiy | ||
| LED rot Effekt an, aber nicht für die Editierung aus gewährt | Effekt ist aktiv, wird aber nicht über die Effekt-Regler auf der Front gesteuerert | |
| LED grün Effect an und für die Editierung ausgewählt | Effekt ist aktiv und wird über die Effekt-Regler gesetzt | |
Ein wiederholtes Drucken der Effekt-Schalter auf der Vorderseite hat den folgenden Effekt:
Aktuelle Effect Staat Weiter Effect Staat
| Liftakt aus Aktiviert den Effekt und setzen in den „Fokus". Der bisherige „Fokus"-Effekt wird in den Status „On" geschäftet |
| Erfasst aktive, aber nicht im „Fokus" |
Erakt aktiv und im „Fokus“ Schaltet den Erakt aus. Wenn an joder mehrere andere? Erkt nicht ist. bleib der bisherige, Fokus."Erkt watethim im „Fokus“
ANMERKUNG: Es kann immer nur ein Effekt im „Fokus" sein.
9. Effekt-Typ
Her wähn Sie den Effekt-Type und ediliteren einen Parameter des aktuellen „Fokus"-Effektis (Modulation, Delay oder Reverb).
Jedes Segment steth fur einen anderen Effekt (vier fur jeder Effekt-Typ). Eine LED zeit, welcher Effekt-Typ momentan aktiv ist. Der Regelweg innerhalb des Segments' verändert den jeweiligen Effekt-Parameter. In der Effekt-Tabelle weiter unten sind alle einstellbaren Parameter aufgeliet:
These Einstellung wird beim Sicherheiten Patches gespeichert.
10.Effekt-Level
Dieser Regler verändert einen Effekt-Parameter. Bei Modulations- und Delay-Ellekten konnen Sie mit dem Level-Regler bei gehaltenem Tap-Taster (11) die Rate/Time des Effektis verändern.
In der Effekt-Tabolle weiter unter sind alle einstelfbaren Parameter aufgelistet: Diese Einstellung wird beim Sichern eines Patches geschpeichert.
11. Tap-Taster
Der Tap-TasterClient zur Eingabe der Rate/Time des Effektis,der sich aktuell im "Fokus"befindet. Die Dauer zwischen jeder Drucken dos Tap-Tasters bestimmt dieRate-Einstellung.
Nach der Einstellung blinking die Tap-LED in der Geschwindigkeit, die für den Effekt im „Fokus“ eingeweite wurden.
In der folgenden Effekt-Tabelle sind alle einstellbaren Parameter aufgelistet:
Effekt-Tabelle
| Effekt | Segment-Parameter | Level-Parameter | Tap-Parameter |
| MODULATION | |||
| Phaser | Mix | Depth | Speed |
| Hanger | Feedback | Depth | Speed |
| Chorus | Mix | Depth | Speed |
| Tremio | Tiela der Frequenz-Modulation | Tiela der Amplifier-Modulation | Speed |
| DELAY | |||
| Linear | Feedback | Delay-Pegel | Time |
| Analogue | Feedback | Delay-Pegel | Time |
| Tape | Feedback | Delay-Pegel | Time |
| Muli | Feedback | Delay-Pegel | Time |
| REVERB | |||
| Room | Size | Reverb-Pegel | - |
| Hall | Size | Reverb-Pegel | - |
| Spring | Size | Reverb-Pegel | - |
| Plate | Size | Reverb-Pegel | - |
These Einstellung wird beim Sichern eines Patches gespeichert.
12. Power-Schalter
Mit dieser Schalter wird der Veränderkern ein- bzw. ausgeschaatet: Der weiß Punkt markiert die Position ON.
13. USB
SchleBen Sie hier ein USB-C-Kabel an, um den Veränder mit einem Windows PC oder einem Mac zu verbinden. Die ARCHITECT-Software von Blackstar bieltet zahlireiche Funktionen und kann unter dem Link https://architect.blackstaramps.com heruntergeladen werden.
Lesen Sie dazu den Abschnitt USB Audio auf Seite 15.
ANMERKUNG: Der Verträger wird innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface angezellt.
14. Manual
Drücken Sie diese Taste, um zwischen den Modi Patch und Manual umzuschalten. Im Manual Modus entspricht der Sound den aktuellen physikalienchen Positionen der Regler. Dies gilt für die Regler Voice, Gain, Volume und ISF.Alle Effekte, die beim Umschalten in den Manual-Modus aktiv sind, werden abgeschalte.
Im Manual-Modus können alle Regler auch weiterhin über die Blackstar ARCHITECT Software gesteuent werden. Das hat aber zur Folge, dass der Sound nicht den physikalischen Positionen der Regler auf der Front entspricht.
Patch-Modus
Der Patch-Modus ist dann aktiv, wenn die Manual-LED (14) nicht leuchtet.
Weitere Informationen diazu finden Sie im Abschnitt „Programmierung" auf Seite 14.
Tuner-Modus
Durch gleichzeitiges Drücken der Tasten Tap (11) und Manual (14) für eine Sekunde aktivierten Sie den Tuner. Die LED der Recall-Anzeige (18) binkt dauerhaft und zeigt so, dass der Tuner-Modus aktiv ist. Der Vorstände ausgang wird stummgeschaitet, wenn der Tuner-Modus aktiv ist.
Über die Voice-LEDs wird die Note angezeigt, die der gespieiten Note am nachsten kommt.
Über die LEDs MOD, DLY und REV wird dargestellt, inwiewelt die geschpiefte Note von der Referenzstimmung abweicht.
MOD-LED rot Note (Stimmung) ist zu hoch
REV-LED nct Note (Stimmungist zu tief
Alle anderen LEDs auf der Vorderseite sind im Tuner-Modus inaktiv.
Durch Drücken einer beliebigen Taste verlassen Sie den Tuner-Modus.
- Fuhlschalter (nur ID:CORE STEREO 20 und ID:CORE STEREO 40)
Schließen Sie einen (optional enthaltlichen) Blackstar FS-11 Fußschalter an, um ihren ID:CORE in einem der folgenden Modi zu steuer:
| Vorerstellung Sonstige zwischen zwei Patches um die Drei des AFCI-IECCT auswahlen | Schalter alle gepeierten Patch-Effects an oder aus |
Alternative-Modus
Nachsteer Patch
Vorhengees Patch
Im (über ARCHITECT ausgewählten) Alternative-Modus werden die Patches in der Schleife umgeschalten. Wenn Sile bspw. im Modus OD2 nach oben schalten, wird die Voice Clean Warm aktiviert.
Im Manual-Modus hängt die Funktion der Taster des Fußschalters vom ihrem letzten Status ab. Durch Drücken von Taster 1 versotzen Sie den Verständner wieder in den Patch-Modus, Durch Druppen von Taster 2 schalten Sie die Effekte ein bzw. aus, ohne in den Patch-Modus zu wechseln.
16. Line In / Streaming
Geben Sie Musik von Ihr demobiler Gerät mit Hilfe eines 3,5mm Stereo-ALX-Kabels wieder (nicht im Lieferumfang enthalten). Zum Üben passen Sie die Lautstärke der externen Quelle an den Pegel Inner Gitter anr.

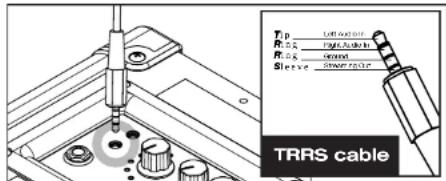

Mit Hille eines 3,5 mm TRRS-Minklinkenkabels können Sie Ihr ID:CORE V4 als Interface zum Einsatzleiten, Streamen, Üben und Aufnahmen auf Ihr Mobilgorat nutzen. Im Gegensatz zu horkommlichen 3,5 mm TRS-Minklinkenkabeln, die ideiglich die Audioausgabe von Ihr Gerät erlauben (z. B. zur Ansteuerung eines Kopfhörers), können Audiosignale nach Anschluß eines TRRS-Minklinkenkabels an Ihr ID:CORE V4 gezehltag ausgegeben und empfangen werden. Auf diese Weise konnen Sie Audiomaterial von Ihr externen Gerät wiedergeben und das Signal des ID:CORE V4 auf das exte Gerät speisen. Dank dieser Funktion konnen Sie Appe wie GarageBand und Instagram Live nach Anschluß eines einzigen Kabels nutzen.
So verwenden Sie ihren ID:CORE V4 Verträger als Interface für Live-Streaming;
- Schlieben Sie das 3,5 mm TRRS-Kabel an der Buchse LINE IN / STREAMING. Ihres ID: CORE V4 an (siehe Abbildung offen).
- Schließen Sie das andere Ende des TRRS-Kabels am 3,5 mm Miniklinkenanschluss eines kompatiblen Geschäfts an.
ANMERKUNG: Als Nutzer eines Apple iPhone/Tables beachten Sieitte Folgenden: Verwenden sie zum Anschluss Ihres Mobigeratis einen Lightningauf-3,5-mm-Adapter (fur maximale Kompatibilität empfehlen wir den Einsatz des officiellen, von Apple gefertigten Kabels/Adapters).
- Öffen Sie die Software zur Audio-Aufnahme oder die Kamera-Anwendung auf Ihrtelefon.
- Drücken Sie auf Aufnahme, um zu testen, ob die Pegel laut und klar übertragen werden. Mit Hilfe der "Gain"-Regler in den Kanalen Ihres Veränderkers passen Sie den Pegel an, der auf ihr Telefon gesetzt wird.
- Experimentieren Sie mit den Kanaireglerm und -effektiven Ihres ID:CORE V4 und passen Sie die for ein perfecten Sound an.
- Nehmen Sie hochwertige Videos, Audio-Memos und Live-Streams (für Instagram Live, Facebook, YouTube, Twitch u.v.m.) direkt aus Ihr dem ID:CORE V4 auf.
17. CabRig & Kopfhorer
Cab Rig Lite ist unsere DSP-gestützte Laufsprecherboxen-Simulation der nachsten Generation, die den Sound und das Spielgeführ einer mikrofonierten Gitarrenboxunglaublich deraillert abbildet. Der fortschrittliche Algorithmus von Cab Rig Lite gibt ein natürlich klingendes Signal an einen angeschlosenen Kopfhörer, ein Aufnahmegerat, ein Live-Stream, ein PA-System oder eine Mischkonde solse.
Um die Super-Wide-Stereo-Effekte zu nutzen, verwenden Sie ein Y-Kabel, das einen 3.5mm Stereokilinkenstecker auf zwei Monokilinkstenstecker' spittet: So konnen Sie zwei Kanäle des Aufnahmegerats oder Mixers ansteuern. Verwendten Sie in jeder Fall hochwertige geschimmtes Kabel.
Mit dem Volume-Regler steuern Sie den Pegel aus.
ANMERKUNG: Die internen Lautsrecher des Vorstkörpers werden stummgeschätten, wenn ein Kabel am CabRig & Kopfheröbuche se
18. Recall-Anzeige
Die Recall-Anzeige zeit, ob der aktuelle Parameterwert im Verstarker mit der physikalischen Position des zugehörigen Reglors auf der Vorderseite übereinstimmt oder nicht. Wenn Sie beispieleweise zu einem anderen Patch wechseln, entsprichen die Regel-Einstellungen auf der Frontseite mit Sicherheit nicht den Einstellungen, die sie horen.
Um unerwünsche Pegelsprüge beim Einstell der Parameter zu verhindern, haben die Regler auf der Front Keine Funktion, bis die physikalische Position den aktuellen Parameterwert erreicht hat. In this moment blinkt die Recall-Anzeige zweimal und der Regler „überminmt" die Parametersteuerung, sodass Sie den Wert anheben oder absenken konen.
Die Recall-Anzeige blinkt jeder Mai, wenn ein physikalischer Regler die aktuell aktive und damit horbare Einstellung überstrecht.
Recall Ist fur die Regler Gain und ISF aktiv.
Wenn der Tuner aktiv ist, blinkt die Recall-Anzeige dauerhaft.
19. Leistungsreduzierung
Mit Hilde der Leistungsdreuzierung kann der Berulzer die Ausgangsleistung auf 1W reduzieren, ohne den Klang zu beinhaltet:
Volle Leistung - Dies ist die Einstellung mit voller Leistung, welche den größenen cleanen Headroom bietet.
1W - Dies ist die niedrige Leistungseinstellung, welche die Ausgangsleistung auf 1 Watt reductiert. Vorwenden Sie die Sichte Einstellung, wenn geringere Laufstärken zum Uben und Aufnahmen gewünscht sind.
20. Bluetooth-Schnittstelle (nur ID:CORE V4 10 Bluetooth)
Ihr ID:CORE V4 10 Bluetooth-Veränderer ist mit einer Bluetooth-Schnittstelle ausges tatter, über die Sie ihre Lieblingsmusik drahtlos in Super Wide Stereo Übertragen konnen. Die maßgefertigen Laufsprecher und das akustisch abgestimmte Gehäuse geben ihre Musik in ungläublicher HiF-Klangqualität wieder, von klaaren Höhen bis hän zu tiefen, druckvollen Bässen. Drücken sie dessen Schalter, um ein Bluetooth-Gerät mit Ihr ID:CORE V4 10 Bluetooth-Veränderer zu koppeln und zwischen den Betriebsmodul umzuschalten (siehe unter). Wenn die Bluetooth-LED nicht leuchtet, ist die Bluetooth-Verbindung nicht aktiv.
Erkennungsmodus (langsames Blinken der LED)
Um ein Bluetooth-Gerät zum ersten Mal mit ihrem ID:CORE V4 10 Bluetooth zu verbinden, müssen Sie eine "Kopplung" zwischen den bereits Geräten durchhiren. Zum Kopplein drücken Sie einfach den Bluetooth-Schalter an ihrem ID:CORE V4 10 Bluetooth-Verträger, bis die Bluetooth-LED langsam blinkt. In dieser Zustand können andere Bluetooth-Geräte ihren ID:CORE V4 10 Bluetooth-Verträger "sehen" (daher der Bogniff Erkennbar) und eine Kopplungsanfrage stellen.
Während die Bluetooth-LED langsam blinkt, gehen Sie in das MenuBluetooth-Einstellungen hiss Bluetooth-Gerats unduchen Sie their ID:CORE V4 10 Bluetooth-Verträger in der Lierte der verfügbaren Geräte. Ihr Verträger wird als "ID V4 XX:XX" identifiziert, wobei XX:XX für die letzten vier Zeichen der eindeutigen ID Hises Verträgers steht. Wenn "ID V4 XX:XX" entsucht, wahren Sie einfach dieser Geät aus und warten Sie einige Augenblicke, bis die Kopplung erfolgt ist. Sie werden einen Ton vom Verträger horen, der signalisiert, dass ein Gerät erfolgsrecht verbunden wurde.
Wenn innerhalb des Zeitentsters für den Erkennungsmodus keine Kopplung erfolgt ist, schalter sich die Bluetooth-Verbindung ab und wertet auf eine Benutzereingabe, um einen neuen Kopplungsversuch zu unternehmen. Drücken Sie ein fach ein erneut auf den Bluetooth-Schalter, um den Erkennungsmodus ein weiteres Mai zu aktivieren und den Kopplungsprozesse neu zu starten.
Wenn Sie den Bluetooth-Schaftern im Erkungsmodulus dricken, wird ihr ID:CORE V4 10 Bluetooth-Verträster in den Scanning Modus versetzt.
Scanning-Modus (schnelles Blinken der LED)
Der Scanning-Modus wird verwendet, um zuvor gekoppelte Bluetooth-Geräte wieder mit Imr. ID:CORE V4 10 Bluetooth zu verbinden, wenn sie die Reichweite verlassen haben oder die Verbindung unterbrochen wurde. Vergewissem Sie sich, dass ihr zuvor gepaarten Bluetooth-Gerät die Bluetooth-Konnectivität eingeschaitet hat, und rufen Sie den Scanning-Modus auf. Ihr Versteller "scantn" nach zuvor gepaarten Geräten in Reichweite und versucht, die Verbindung wiederherzustellen, beginnend mit dem Gerät, das zuleztl verbunden war. Sie hören einen Ton vom Versteller, welcher signalisiert, dass ein Gerät erfolgsreich wiederververbunden wurde.
Wenn Sie zuvor Bluetooth-Geräte mit ihrem ID:CORE V4 10 Bluetooth-Verträger gekoppelt haben, schaltet er sich im Scanning-Modus ein. Wenn sich ihr Bluetooth-Gerät in Reichweite befindet und die Bluetooth-Konnektivität eingeschlossen ist,
verbindet sich Ihr Veränderer automatisch wie der mit Imrom Gerät, so dass Sie bereits mit dem Streaming ihrer Musik beginnen können.
Wenn Sie den Bluetooth-Schafter aus dem Scan-Modus Heraus drücken, wird Ihr Veränder in den Erkennungsmodus versetzt, um mit der Kopplung eines neuen Gorats zu beginnen.
Sie konnen Ihr Bluetooth-Gerat jederzeit von Ihr Vermstärker trennen, Indem Sie entwickert den Bluetooth-Schalter an der Vorderende des Verstärkers gedrückt halten oder die Bluetooth-Funktion Ihres Gerats ausschalten. Der Verstärker gibt einen Ton aus, der signaliert, dass ein Gerät getrott wurde.
Durch das Zurücksetzen auf die Werkseinstellungen wird der Speicher des Vorstkörpers für zuvor gekoppelte Bluetooth-Geräto gelaucht. Sie müssen den Kopplungsprozess mit allen Geräten wiederholen, die sie erneut verbinden möhen.
Rückseite
1.Netztellbuchse
Hier schloben Sie das mitgelöfte DC-Netzeil an. Stellen Sie sichere, dass sie der Power-Schalter (12) immer in der Stellung OFF befindet, bevor Sie das Netzeil anschliefen. Das Netzkabel must eine der Steckdose angeschlossen werden, die in punto Spannung, Leistung und Netzfrequenz den auf dem Netzeil vermerkten Spezifikationen entspricht. Im Zweifelstfall wenden Sie sich an einen qualifizierten Techniker/Elektriker.
2. Stereo Speaker Outputs - NUR FÜR ID:CORE STEREO 40H
Ihr ID:CORE-Verträger bietet ein stereophones Lautspracherausgangspaar (1 x Linker Kanal, 1 x rechter Kanal) zum Anschluss einer oder mehrerer externer Lautspracheroxon. Die Impedanz der beiden separates Lautspracherausgänge beträgt jeweils mindestens 8 Ohm.
WARNING: Die Impedanz jeges Ausgangs dart niemals unter 8 Ohm liegen. Wenn die Impedanz von Verträger und Lausprecher nicht übereinstimmen, können erstahte Schäden am Verträger außerten.
Programmierung
Speichern von Patches
Ihr ID:CORE V4 Veränder speichert 6 Patches (1 Patch pro Voice-Einstellung). Um den aktuellen Sound als Patch abzuspeichern, drücken und halten Sie die Manual-Taste für zwei Sekunden. Die LED der gewährten Voice blinking und zeit go, dass das Patch gespeichert wurde.
Das Speichern eines Patches überschreit ein auf dem Speicherplatz eventuell vorhandenes Patch.
Patches konnen auch über die Blackstar Architect Software gespeichert werden.
ANMERKUNG: Jedern Patch in Ihr ID:CORE V4 muss eine spezifische Voice-Einstellung zugewiesen sein - ein Clean-Warm-Patch muss also auch die Clean-Warm-Voice verwenden.
Patches laden im Patch-Module wahlen Sie das gewüncchte Voice Patch einfach über den Voice-Regier aus.
Zudem können die Patches über die Blackstar ARCHITECT Software oder einen angeschlossenen Fußschalter (nur ID:CORE V4 STEREO 20 & ID:CORE STEREO 40) aufgerufen werden.
Anmerkung: Um ein Patch zu lader, muss der Patch-Modus aktiv sein - in dieser Fall leuchtet die Manual-LED nicht. Wenn sie den Voice-Regler bedieten, während die Manual-LED leuchtet (Manual-Modus ist aktiv), wird nur die entsprechende Voice aufgeufen.
USB Audio
WINDOWS - Der Blackstar Amplification USB-Audio-Treiber wird für die Funktion unter Windows besteht. Um den Treiber untererzuladen, besuchen Sieitte: www.blackstaramps.com/idcorev4-welcome/
MAC - Es ist keine Installation von Audiotreibem erforderlich. SchleiBen Sie ihren Verstrekker direkten an ihren Mac an, umihn als Plug-und-Play-Audio-Interface zu nutzen. Eine kurze Anleitung zur USB Aufnahme mit minimaler Latenz finden Sie unter: www.blackstaramps.com/usbrecording
ANMERKUNG: Schlieben Sie Den Verträger immer über einen Haupt-USB-Port des Computers an (melast auf der Rückseite zu finden).
Der Verstärker erscheint Innerhalb der Aufnahme-Software auf dem Computer als Audio-Interface. Der Ausgangspegel des USB-Signals Its ID:CORE V4 lasst sich unabhängig von der Ausgansprecherlaufstärke steuern, indem Sie die Tap-Taste (11) gedrück halten und gleichzeitig den Gain-Regler (3) im Bodienfeld bedoinen (siehe Abschnitt „Einweiterte Merkmalen" auf Seite 16). So erzielen sie einen hohen Aufnahmepegel bei einer reduzierten, angenehermen Wiedergabelautstärke. Um den Amp ganz stumMZuschalten, drohen Sie einfach den Volume-Regler im Bodienfeld ganzt herunter.
Das Audioignal Its Verstärkns wird über den USB-Anschluss gleichzeitig über vier unabhängige Kanäle an ihren Computer ausgegeben:
Kanal 1: Stereo-Lautsprecher-Simulation, linker Kanal - das bearbeitete Gitarrensignal mit der Lautsprecher-Simulation von Cab Rig Lite. Übertragt den linkerkanal der Super-Wide-Stereo-Effekte.
Kanal 2: Stereo-Lautsprecher-Simulation, rechter Kanal - das barbeilte Gitarre signal with der Laustsprecher-Simulation von Cab Rig Lite. Übertrag den rechten Kanal der Super-Wide-Stereo-Effekte.
Kanal 3: Preamp-Ausgang - das Signal der Voice- und EQ-Stufe des Vorverstärkers, Abgriff vor den Effekten und ohne Lautspricher Emulation. Ideal geeignet für den Einsatz mit ihren eigenen Effekten und Plug-ins zur Lautsprachersimulation in Ihr Aufnahme software/DAW.
Kanal 4: Unbearbeitete Gitarreensignal - das unbearbeitete Signal ihrer Gitarre. Nehmen Sie dieses Signal auf, wenn Sie zu einem späteren Zeitpunkt per Reampang (siehe,Reampang' wider unter) bearbeiten möhen.
These Audiostreams können gleichzeitig mit ihrer Aufnahmesoftware/DAW aufgenommen werden.
TIPP: Um einen extrem breiten Super-Wide Stereo-Sound aufzunehmen, der auf jeder Stereo-Systemr optimal wiederergegeben wird, parnen Sie in der Mischung den linken Kanal der Stereog-Emulation zu 100% nach links und den rechten Kanal
zu 100% nach rechts.
Ihr ID:CORE V4 Verträger lass ist auch mit einem Audiosignal von ihrer Computer speilen:
Kanal 1: Line-Eingang, linker Kanal - für das Monitoring oder die Wiedergabe von MP3-Dateiten und Backing-Tracks. Das Signal wird über den linken Laufsprecher des Amps ausgegeben.
Kanal 2: Line-Eingang, rechter Kanal - fur das Monitoring oder die Wiedergabe von MP3-Dateien und Backing-Tracks. Das Signal wird über den rechten Lautspricher des Amps ausgegeben.
Kanal 3: Reamping-Eingang - über diesen Kanal speisen Sie ein zuvor auf genommen, unbearbeitetes Gitrarresignal auf ihren Veränderter, um es im Reamping-Modus zu bearbeiten.
Kanal 4: Nicht belegt.
Reamping
Über die ARCHITECT-Software von Blackstar kann der Versteller in den Reamping Modus versetzt werden. Hierbel handelt es sich um eine nicht-programmierbare Einstellung, die direkt wird, wenn wahlweise das USB-Kabel entferted oder der Versteller ausgeschlossen wird.
Wenn der Reamping-Modus aktiviert ist, kann der Verstrekker ein zuvor aufgenommen, trockenes Gitarresignal über den USB-Ausgang 3 annehmen und ein vollständig verarbeitetes Audiosignal über die USB-Eingänge 1 + 2 zurückgegeben. Dieses Signal kann dann mit einer Aufnahmesoftware auf einem angeschlossenen PC oder Mac aufgenommen werden.itte beachten Sie, dass sie für die Nutzung des Reamping-Modus ihre Recording-Software so einstellen müssen, dass der ID:CORE V4 als Audio-Interface eingerecht ist.
TIPP: Für das Reampling muss zum Zeitpunkt der Aufnahme eine trockene Gitarrenspur aufgezeichnet worden sein.Sie können den USB-Kanal 4 Ihres ID:CORE V4 verwenden, um eine trockene Gitarrenspur setzen den Kanalen 1 und 2 aufzufziehchen, damit Sie die Molligkeit haben, dieser zu einem späteren Zeitpunkt zu reampen.
HINWEIS: Wenn Sie Ihr ID:CORE V4 im Re-Amping-Modus mit einem anderen Interface und Studiomoniten verwenden mögen, müssen Sie ein "aggregate device" einrichten, mit dem Sie mehrere Interfaces gleichzeitig verwenden können.
Auf dem Mac konnen Sie ein "aggregate device" über die Audio/Midi-Einstellungen des Betriebsysteme erstehen.
Unter Windows können Sie ein "aggregate device" mit dem kostenlosen Tool ASIC4ALL besteht.
Ihr ID:CORE V4 Verträger bietet erweiterte Merkmale, die sich speziell an Anwender halten, die etwas in die Tiele gehen und das Maximum aus Ihr Verträger herausholmen möcht. Zu diesen Merkmalen gehörgten Funktionen, die keineeparaten Bedienelemente auf der Vorderseite des Verträgers zur Verfugung
stehen, sondern auf die Sie durch Halten des Tap-Tastors (11) als "Shift-Taste" und Über andere Bedienelemente zugreifen.
Unabhängige Lautstärke für die Musikwiedergabe - Tap + Volume In der Regel wird die Lautstärke der Musikwiedergabe, die wahlweise über Bluetooth oder am MP3/Line-Eingang anliegt, direkt über das Wiedergabegerer gesteuet. Bei einer ruhlig Umgebung oder aus praktischen Gründen können Sie die Wiedergabelautstärke jedoch an Ihr hem ID:CORE Veränder noch weiter reduzieren, indem sie den Tap-Taster (11) gedruckt halten, während sie den Volume-Regler (4) auf der Vorderseite bedienden.
USB-Aufnahmepegel - Tap + Gain
Wie im Abschnitt zu USB Audio (slehe Seite 16) erwähn't konnen Sie die Wiedergabe Laufsstärke des USB-Audiosignals von Ihrim ID:CORE Veränderkurs unabhängig vom Laufsprecher Innes Veränderkurs aussteuern, indem sie den Tap-Taster (11) gerückt halten und den Gain-Regler (3) auf der Vorderseite bedienden.
USB-Aufnahmepegel - Tap + Effects Level
Wie Im Abschnitt zum Effektpegel (siehe Seite 11) erwähn't konnen Sie die Geschwindigkeit/Dauer der Modulations- und Delay-Effekte steuem, indem Sie den Tap-Taster (11) gebrachte halten und den Regler Effect Level (10) auf der Vorderseite bedienden. So konnen Sie eine Einstellung für ein spezifisches Effekt-Tempo troifen und müssen es nicht über den Tap-Taster eingeben.
Firmware Update
Firmware-Aktualisierungen werden über die Blackstar ARCHITECT Software ausgeführ. Eine aktuelle Version der Blackstar ARCHITECT Software wird zu jedem Update veröffentlich.
Wenn der (über USB) mit der ARCHITECT-Software verbundene Verständner eine neuere Firmware erkennt, wird eine Meldung eingeblendet, die eine Installation dieser aktuelle Daten empfehlit. Wenn der Aktualisierung kann die Regler am Verständner nicht bedient werden. Die Voice-LEDs auf der Vorderseite leuchten für die Dauer des Aktualisierungsvorgangs.
Der Verstärkerarf während der Firmware-Aktualisierung nicht ausgeschauttet werden. Wenn der Amp während der Aktualisierung ausgeschaut wird, können die Regler am Verstärker auch nach dem Einschallen eventuell nicht mehr bedient werden und der Verstärk�回keit ein Konlen Sound aus. Die Voiced-LEDs blinken zyklisch und zeigen damit an, dass keine gültige Firmware im Verstärker installment ist.
Wenn bei der Aktualisierung der Firmware Probleme auftreten, können Sie den Versteller auch geziert im Update-Modus einschalten. Hallen Sie die Tasten Manual (14) & MOD (5) gleichzeitig gebrück, während Sie den Versteller einschalten: Der Versteller wird im Update-Modus gestartet, was durch die zylkisch binkenden VoiceLEDs angezeigt wird. Verbinden Sie den Versteller mit der Blackstar ARCHITECT Software, um mit der Firmware-Aktualisierung zu beginnen.
Der Veränderer muss mit der Blackstar ARCHITECT Software verbunden sein, um eine gutte Firmware zu installieren. Die Aktualisierung wird automatisch ausgeführnt, wenn die Blackstar ARCHITECT Software er kennt, dass sich der Veränderer im Update-Modus befindet.
Technische Spezifikationen
ID:CORE Stereo 10 V4
Leistung: 10 Watt
Laufsprecher: 2x5 Watt
Gewicht (kg): 3,7
Abmessungen (mm): 340(W) x 265(H) x 185(D)
ID:CORE Stereo 10 V4 Bluetooth
Leistung: 10 Watt
Laufsprecher: 2x5 Watt
Gewicht (kg): 3,7
Abmessungen (mm):340(W) x 265(H) x 185(D)
ID:CORE Stereo 20 V4
Leistung:20 Watt
Laufsprecher: 2x10 Watt
Gewicht (kg): 5,2
Abmessungen (mm): 375(W) x 292(H) x 185(D)
Fußschalter (nicht mitgeliefert): FS-11, FS-18 oder FS-22 Fußschalter
ID:CORE Stereo 40 V4
Leistung: 40 Watt
Laufsprecher: 2x20 Watt
Gewicht (kg): 6.2
Abmessungen (mm): 434(W) x 336(H) x 185(D)
Fußschalter (nicht mitgeliefert): FS-11, FS-18 oder FS-22 Fußschalter
Avertissement !
「力八力」一卡自云卜造云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云
匕卜：SLeTosI一力一也绿普士之LarK为再生者言忠实而再提士之、一巴一卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
工表之卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡卡
