BEDIENUNGSANLEITUNG 304523 Brandson

Sicherheitshinweise für dieses Gerät

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder metalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Bedienungsanleitung vertraut sind, dürften das Gerät nicht verwenden. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Kinder dürfen nicht mit dem Gerät spielen.

• Die Reinigung und Benutzerwartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Lassen Sie diese Personen niemals das Lötwerkzeug oder das Kabel berühren.
- Verwenden Sie das Gerät nicht in nasser oder feuchter Umgebung.
- Bringen Sie keine brennbaren Gegenstände in die Nähe des heißen Lötwerkzeugs.
- Sollten Sie das Gerät nicht verwenden, lagern Sie es an einem trockenen, hochgelegenen und abgeschlossenen Ort, außerhalb der Reichweite von Kindern. Stellen Sie sicher, dass das unbenutzte Gerät spannungsfrei geschaltet wird.

• Betreiben Sie das Gerät ausschließlich mit der Spannung, wie auf dem Typenschild beschrieben.
• Tragen Sie bei der Verwendung des Gerätes geeignet Arbeitskleidung.
• Tragen Sie bei der Verwendung des Gerätes immer eine Schutzbrille.
• Benutzen Sie zum Absaugen des Lötrauchs eine Lötrauchabsaugung.
• Verwenden Sie das Kabel und das Gerät nicht für Zwecke, für die es nicht bestimmt ist.
• Tragen Sie das Gerät niemals am Kabel.
• Verwenden Sie Spannvorrichtungen, um das Werkstück ausreichend zu befestigen.

• Vorsicht! Das Gerät wird sehr heiß während des Betriebs! Stellen Sie sicher, dass Sie sich nicht verbrennen!

• Stellen Sie sicher, dass Ihr Arbeitsplatz ergonomisch eingerichtet ist und Ihre Arbeitshaltung korrekt ist.

• Verwenden Sie das Gerät immer mit Sorgfalt und pflegen Sie es bitte dementsprechend. Befolgen Sie die Anweisungen dieser Bedienungsanleitung. Reparaturen dürfen nur von anerkannten Fachkräften durchgeführt werden.
• Achten Sie darauf, dass das Gerät immer ausgeschaltet ist, wenn Sie es in die Steckdose stecken.
• Überprüfen Sie vor der Inbetriebnahme das Gerät auf Schäden. Sollten Sie einen Schaden feststellen, ist es untersagt, das Gerät weiterzuverwenden!
• Beachten Sie die für den Arbeitsplatz geltenden Sicherheitsbestimmungen.

- Verwenden Sie das Gerät niemals, wenn die zu lötenden Teile unter Spannung stehen! Stellen Sie immer sicher, dass die Werkstücke spannungsfrei sind!

Bestimmungsgemäße Verwendung:

- Die Lötstation dient für die Durchführung von Lötarbeiten im Elektro- und Elektronikbereich.

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Lötkolbenstation
• Lötkolben
• Lötkolben-Halterung
• Schwamm
• Lötspitze

2. Technische Daten

Spannungsversorgung 230V DC 50 Hz
Temperaturbereich 200°C - 480°C
Temperaturgenauigkeit ± 2%
Display-Typ LED
Gewicht ca. 2,1 kg
Leistungsaufnahme 75 W
Arbeitstemperatur 0°C - 40°C
Lagertemperatur -20°C - 80°C
Lager-Luftfeuchtigkeit 35% - 45%

1. Produkt-Details

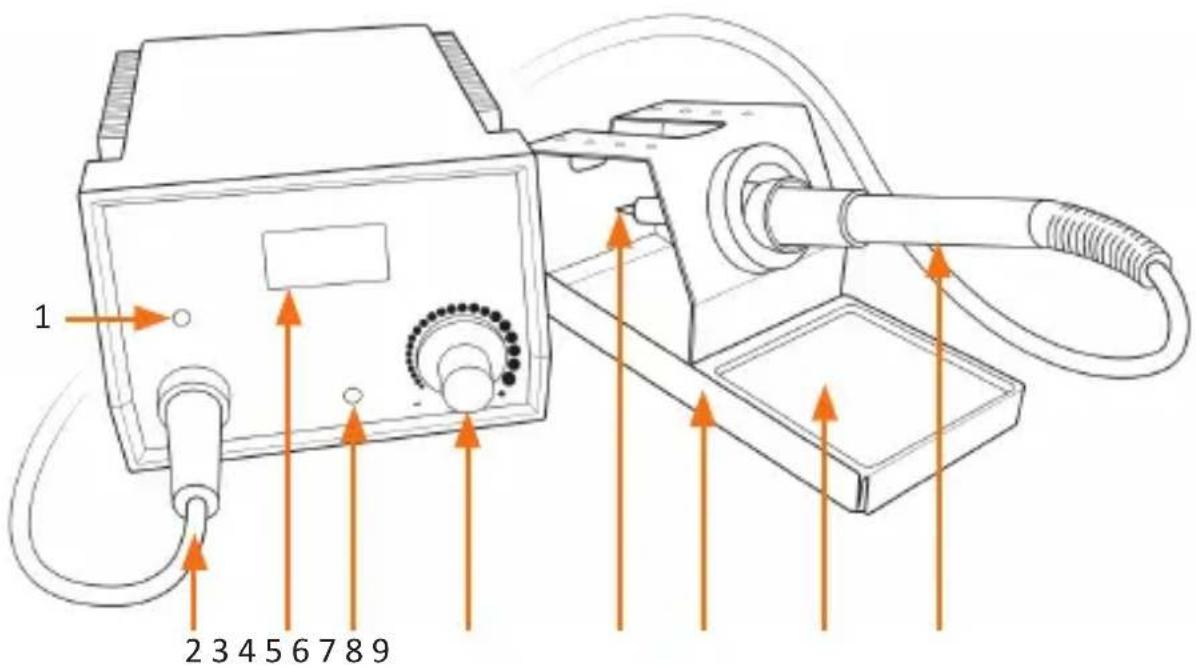

1 2 3 4 5 6 7 8 9

Nr. Beschreibung
1 “HEATING”-LED
2 Lötkolben-Anschluss
3 Display
4 “CAL”-Potentiometer (Kalibration)
5 Temperatur-Potentiometer
6 Lötspitze
7 Lötkolben-Halterung
8 Schwamm
9 Lötkolben

4. Inbetriebnahme

Entnehmen Sie das Gerät und jegliches Zubehör aus der Verpackung und entfernen Sie das Verpackungsmaterial.

1. Legen Sie den Lötkolben in die Lötkolben-Halterung ab. Stecken Sie den Lötkolbenstecker in den Lötkolbenanschluss.
2. Stellen Sie sicher, dass der Ein/Aus-Schalter ausgeschaltet ist.
3. Wählen Sie eine geeignete Lötspitze für Ihre Arbeit aus und montieren Sie diese an dem Lötkolben (siehe Kapitel 5. in dieser Bedienungsanleitung).
4. Überprüfen Sie, ob die Netzspannung mit der Netzspannung auf dem Typenschild übereinstimmt. Falls dies so ist, stecken Sie den Stecker der Lötstation in eine ordnungsgemäß angeschlossene Steckdose.
5. Befeuchten Sie den Schwamm und legen Sie diesen in die Schwammhalterung der Lötkolben-Halterung.
6. Schalten Sie das Gerät über die Ein/Aus-Schalter auf der Rückseite des Gerätes ein.
7. Stellen Sie die gewünschte Temperatur über das "Temperatur-Potentiometer (5)" ein. Das Display zeigt beim Einstellen die eingestellte Temperatur und anschließend die aktuelle Temperatur an.
8. Während des Heizvorgangs leuchtet die "HEATING"-LED durchgehend. Sobald die aktuelle Temperatur die gesetzte Temperatur erreicht hat, blinkt die "HEATING"-LED. Nun können Sie mit den Lötarbeiten beginnen.

5. Lötspitze wechseln

Stellen Sie sicher, dass die Lötstation ausgeschaltet und der Lötkolben vollständig abgekühlt ist, bevor Sie die Lötspitze wechseln.

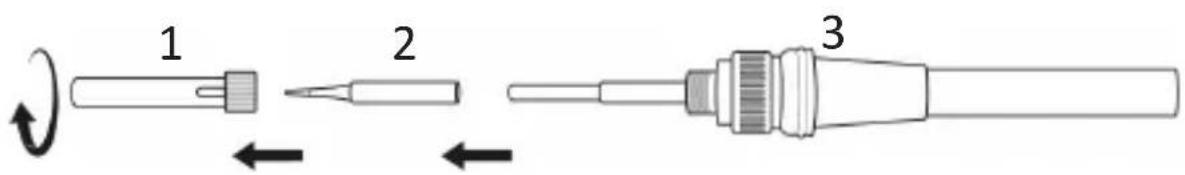

1. Schrauben Sie die Lötspitzenhalterung (1) vom Lötkolben ab.
2. Entnehmen Sie die Lötspitze (2) vom Lötkolben (3).

1 2 3

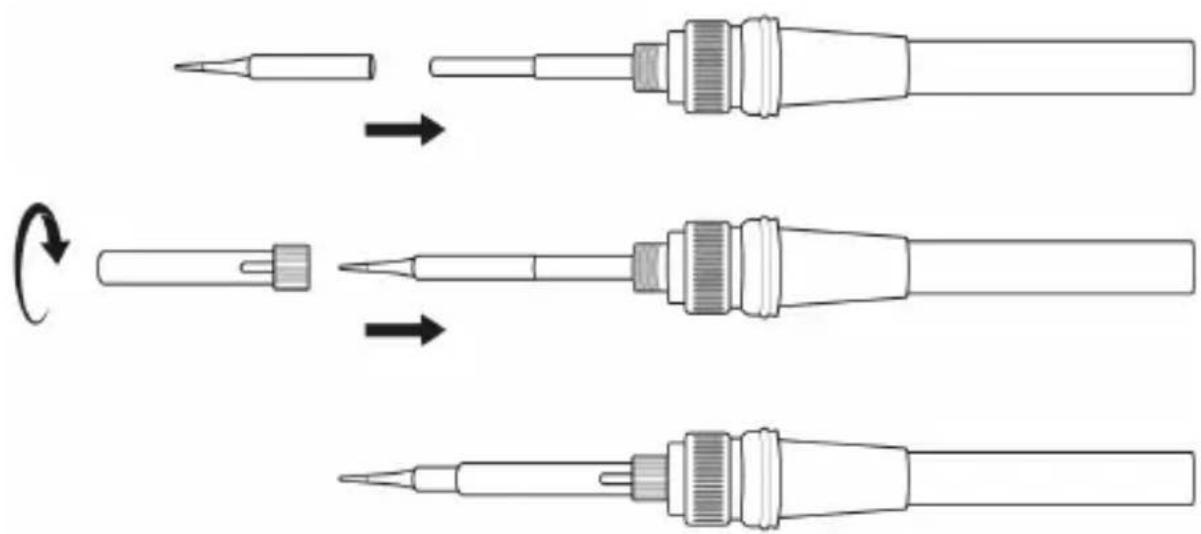

1. Wählen Sie eine neue geeignete Lötspitze aus und setzen Sie diese auf den Lötkolben (3) auf.

2. Schrauben Sie anschließend die Lötspitzenhalterung (1) auf den Lötkolben auf.

Achtung! Achten Sie beim Tausch oder beim Einsetzen der Lötspitze darauf, dass diese fest und ordnungsgemäß sitzt!

6. Reinigung und Pflege sowie Wartung

Achten Sie bei der Reinigung zwingend auf die Sicherheitshinweise.

• Sorgen Sie dafür, dass die Lötspitze stets mit Lot benetzt ist.
• Wischen Sie die Lötspitze vor dem Lötvorgang immer an dem feuchten Schwamm ab, um Flussmittel- und Lötzinn-Reste zu entfernen.
• Reinigen Sie gelegentlich die Lötspitze mit einer Messingbürste, um Oxidreste und Flussmittelrückstände zu beseitigen.

- Die Lötspitze kann nach einiger Zeit verschlissen werden. Der Verschleiß führt dazu, dass sich Lötzeiten verlängern, da ein schlechterer Wärme-transport stattfindet. Wechseln Sie die Lötspitze rechtzeitig, falls Sie einen erhöhten Verschleiß bemerken.

Verwenden Sie zum Reinigen der Lötstation ein trockenes, faserfreies Tuch. Benutzen Sie in keinem Fall aggressive Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Fehlfunktionen oder Schäden am Gehäuse führen können.

7. Kalibrieren

Achtung! Die Verwendung erfolgt auf eigene Gefahr! Bitte nur von einem Fachpersonal kalibrieren lassen! Bei falscher Vorgehensweise besteht Brandgefahr! Verwenden Sie zwingend ein ausreichendes Thermometer, um die entsprechende Temperatur zu kalibrieren.

Mit dem "CAL"-Potentiometer (Kalibration) können Sie die Temperatur nachkalibrieren. Entnehmen Sie dafür den Gummiaufsatz und drehen Sie vorsichtig am "CAL"-Potentiometer.

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht. Bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304523/20200415SZ272 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
