BEDIENUNGSANLEITUNG 304418 Brandson

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Schallpegelmessgerät
- Bedienungsanleitung

2. Technische Daten

Messbereich 35-130dBA
Genauigkeit ±1,5dB
Frequenzbereich 31,5Hz-8KHz
Auflösung 0,1dB
Stromversorgung 3x 1,5V	Typ AAA Batterien
Display-Anzeigetyp 1,85"	LCD-Display mit Hintergrundbeleuchtung
Arbeitstemperatur 0-40°C, 10-80% Luftfeuchtigkeit (RH)
Lagertemperatur -10-60°C, 0-90% Luftfeuchtigkeit (RH)
Abmessungen (H x B x L) 3,6 cm x 5,7cm x 17,7cm
Gewicht 98g
Funktionseigenschaften	SchallpegelmessungManuelle/automatische AbschaltungMinimum- und MaximumwerteBefestigung an 1/4" Stativgewinde"Hold"-Funktion

3. Anwendungs-/Sicherheitshinweise

Achtung!

Lesen Sie bitte vor Inbetriebnahme die nachfolgenden Anwendungs- und Sicherheitshinweise sorgfältig durch, und beachten Sie die Hinweise zum korrekten Betrieb. Eine unsachgemäße Handhabung führt zum Erlöschen der Garantieansprüche und zum Haftungsausschluss.

• Das Messgerät darf unter keinen Umständen von unerfahrenen Personen auseinandergebaut werden. Es ist nur geschultem Fachpersonal zu überlassen.
• Damit Sie ein exaktes Messergebnis erhalten und die Schallwellen nicht durch Reflexionen verfälscht werden, dürfen sich keine Personen oder Gegenstände zwischen Messgerät und Schallquelle befinden.
• Windgeräusche können den Messwert verfälschen. Verwenden Sie daher bei Wind den beiliegenden Schaumstoffüberzug.
• Wenn Sie Umgebungsgeräusche draußen messen, setzen Sie bitte den Windschutz auf das Mikrofon. Anderenfalls können Windgeräusche das Messergebnis verfälschen.
• Kalibrieren Sie das Messgerät, wenn es lange nicht benutzt wurde.
• Lagern und benutzen Sie das Gerät nicht bei hohen Temperaturen und hoher Luftfeuchtigkeit.

• Vermeiden Sie starke Erschütterungen.

• Entfernen Sie die Batterien, wenn Sie das Messgerät längere Zeit nicht verwenden, um die Beschädigung durch das Auslaufen des Elektrolyts zu vermeiden.

• Wenn die Batterien leer sind, erscheint das Zeichen “☐” auf der LCD-Anzeige. Dies bedeutet, dass die Batterien bereits leer sind und diese ersetzt werden müssen.

• Reinigen Sie das Gehäuse mit einem trockenen Tuch. Benutzen Sie keine Lösungs- oder Scheuermittel

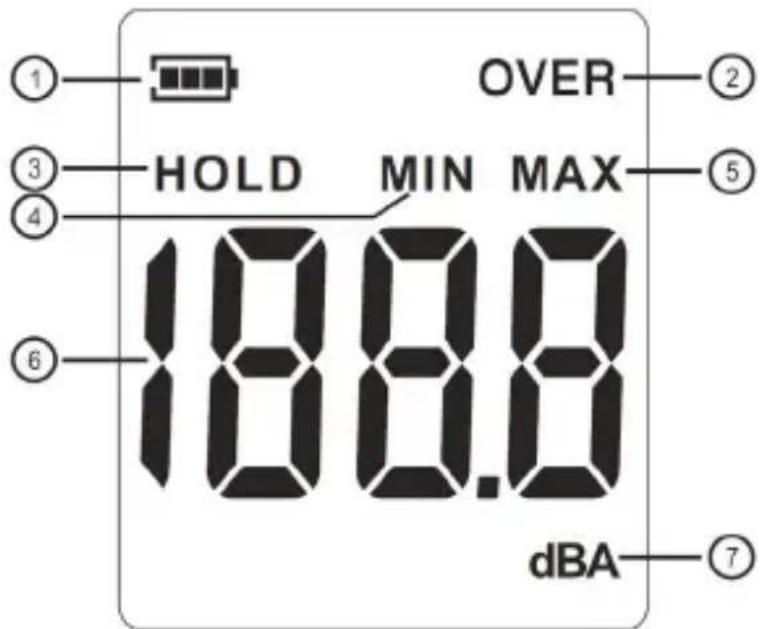

• LCD-Anzeige


① ② OVER ③ HOLD MIN MAX ④ ⑤ 188.8 ⑥ dBA ⑦

1 Batteriestand
2 Messwert übertrifft den Messbereich
3 Hold-Funktion (Wenn „Hold“ erscheint, ist die Funktion aktiv)
4 Minmaler Wert
5 Maximaler Wert
6 Schallpegelmesswert
7 Messeinheit des Schallpegels

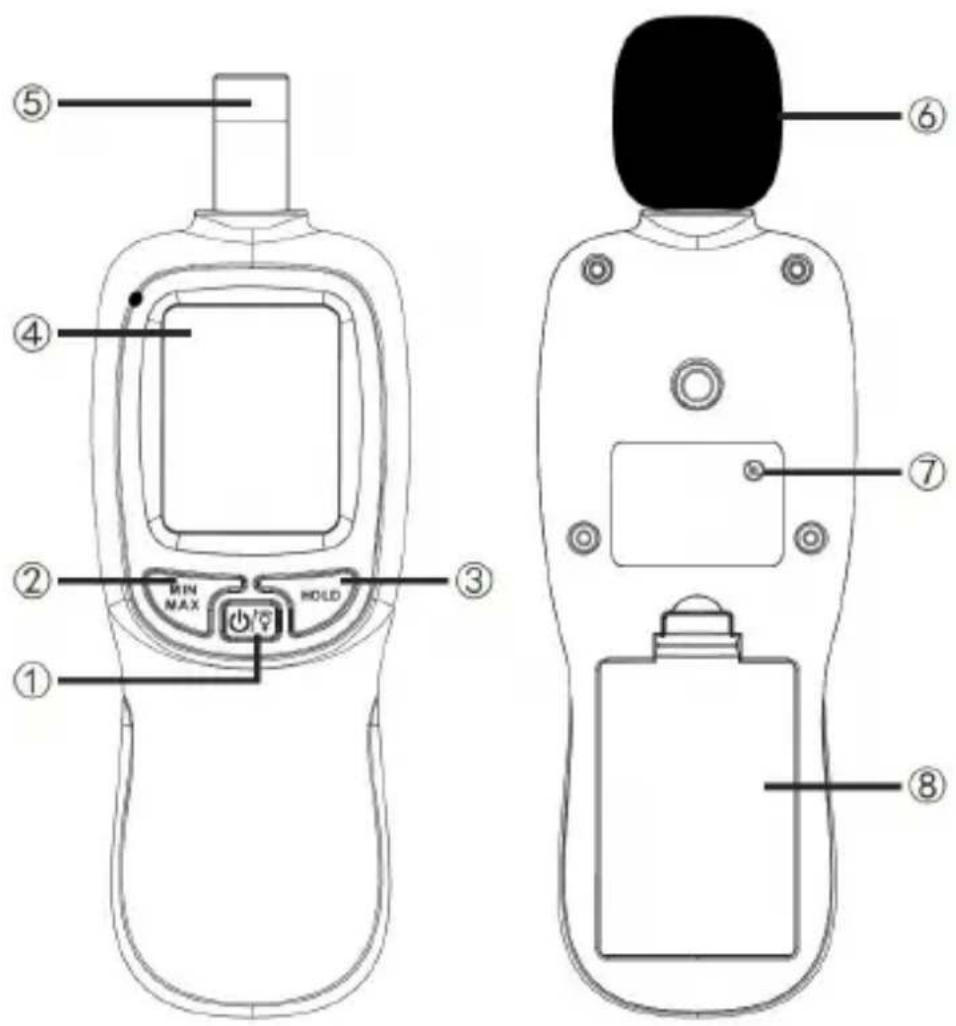

5. Produkt Details

1 ON/OFF-Taste
2 Min/Max-Taste
3 Hold-Taste
4 LCD-Anzeige
5 Mikrofon
6 Windschutz
7 Kalibrierschraube
8 Batteriefach

6. Kalibrieren

Das Gerät ist bereits vorkalibriert und sollte nur von Fachkräften nachkalibriert werden. Hierzu finden Sie an der Rückseite des Gerätes eine Kalibrierschraube.

Achtung! Kalibrieren Sie das Gerät nur, wenn Sie das nötige Fachwissen und Equipment besitzen!

7. Bedienung und Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und legen Sie 3x 1,5V AAA Batterien ein. Schließen Sie die Batteriefach-Abdeckung im Anschluss wieder. Zum Einschalten des Gerätes halten Sie die „ON/OFF“-Taste für 3 Sekunden gedrückt.

Schallpegel messen:

Drücken Sie die ON/OFF-Taste "bei eingeschaltetem Gerät, um die Messung zu starten. Auf dem Display wird nach ungefähr einer Sekunde der aktuell gemessene Schallpegel angezeigt. Der Messwert verändert sich bei einer Schwankung des Lärmpegels.

Minimum und Maximum-Funktion:

Drücken Sie die Taste "MIN/MAX". Im Display erscheint nun der Schriftzug „MIN“ oder „MAX“. Wenn Sie nun die nächste Messung vornehmen, wird entweder der minimale oder der maximal gemessene Wert aus der aktuellen Messung angezeigt, je nachdem in welchem Modus (MIN oder MAX) Sie sich befinden. Die aktuellen Daten werden solange gehalten, bis der entsprechende Wert über- oder unterschritten wurde. Um die Funktion zu wechseln oder zu beenden, drücken Sie erneut die „MIN/MAX“-Taste.

Hold-Funktion:

Um den aktuellen Messwert zu halten, drücken Sie die Taste "Hold". Solange im Display der Schriftzug „HOLD“ angezeigt wird, ist die HOLD-Funktion aktiv. Drücken Sie die Taste erneut, um die Funktion auszuschalten.

LCD-Hintergrundbeleuchtung:

Drücken Sie kurz die ON/OFF-Taste“/”, anschließend wird die Hintergrundbeleuchtung des Displays eingeschaltet. Drücken Sie die Taste erneut, so wird das Licht wieder abgeschaltet.

Abschalten:

Das Messgerät schaltet von sich bei einer Inaktivität von 10 Minuten automatisch ab. Alternativ können Sie zum Abschalten die ON/OFF-Taste "2 Sekunden lang drücken. Beim Einschalten drücken Sie die ON/OFF-Taste "3 Sekunden lang.

UOF-Funktion (Ununterbrochene ON-Funktion):

Drücken Sie die ON/OFF-Taste im ausgeschalteten Modus solange, bis im Display der Schriftzug „UOF“ erscheint. Wenn der Schriftzug “UOF” auf dem Display erscheint, kann das Messgerät nicht automatisch, sondern nur manuell abgeschaltet werden. Diese Funktion bietet Ihnen die Möglichkeit zum Beispiel eine Langzeitmessung vorzunehmen. Schalten Sie das Gerät vollständig ab und wieder ein, um die automatische Abschaltung wieder zu aktivieren.

8. Batterie

Sobald die Batterie leer ist, erscheint folgendes Symbol im Display „Ersetzen Sie die Batterien in diesem Fall. Der Ladestatus wird zusätzlich über das Batteriesymbol in Form von einer sich füllenden Batterie angezeigt. Entfernen Sie die Batterien, wenn das Messgerät längere Zeit nicht benutzt wird.

9. Reinigung und Pflege

Wischen Sie das Gerät mit einem trockenen Tuch ab. Reinigen Sie das Produkt in keinem Fall mit aggressiven Reinigungsmittel oder mit Lösungsmitteln.

10. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist spritzwassergeschützt aus verschiedenen Winkeln, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie bitte das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor

der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

11. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhal tig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

12. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbie ters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304418/20200325SZ233 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
