BEDIENUNGSANLEITUNG HT420 AKG
BEDIENUNGSANLEITUNG ......2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS .... 18
1 Sicherheit und Umwelt 3
Sicherheit....3
Umwelt....3
2 Beschreibung......4
Einleitung 4
Lieferumfang 4
Optionales Zubehör 4
Empfänger SR420....5
Handsender HT420 7
Taschensender PT420 8
3 Inbetriebnahme....10
Empfänger positionieren....10
Antennen anschließen 10
Empfänger an einen symmetrischen Eingang anschließen 10
Empfänger an das Netz anschließen....10
Batterien in den Hand-/Taschensender einlegen und testen....11
Frequenz einstellen Empfänger 11
Frequenz einstellen Hand-/Taschensender....11
Handsender in Betrieb nehmen....11
Taschensender in Betrieb nehmen 11
Vor dem Soundcheck 12
4 Mikrofontechnik....13
Handsender HT420....13
Taschensender PT420 14
5 Reinigung....15
Oberflächen 15
Innenwindschutz des Handsenders....15
6 Fehlerbehebung....16
7 Technische Daten ....17
1 Sicherheit und Umwelt
Sicherheit
• Schütten Sie keine Flüssigkeiten auf das Gerät.
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät oder das Netzteil.
- Das Gerät darf nur in trockenen Räumen eingesetzt werden.
- Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
- Prüfen Sie vor Inbetriebnahme des Geräts, ob die auf dem mitgelieferten Steckernetzteil angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
- Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Steckernetzteil mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen könnten das Gerät ernsthaft beschädigen!
- Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in diesem Fall sofort das Steckernetzteil aus der Steckdose und lassen Sie das Gerät von unserem Kundendienst überprüfen.
- Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose. Bitte beachten Sie, dass bei angestecktem Steckernetzteil das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitsentwicklung, Regen, Vibrationen oder Schlägen aus.
- Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sämtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanälen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
- Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffteile beschädigen können.
- Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschriebenen Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbräuchlicher Verwendung kann AKG keine Haftung übernehmen.
Umwelt

- Das Steckernetzteil nimmt auch bei ausgeschaltetem Gerät einen geringen Strom auf. Um Energie zu sparen, ziehen Sie daher das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät längere Zeit nicht benützen.
- Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.
- Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.
2 Beschreibung
Einleitung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
Lieferumfang
Das WMS420 ist in 4 Sets mit Empfänger SR420 erhältlich:
Vocal Set Presenter Set
1 Handsender HT420
1 Stativadapter
1 Batterie Größe AA
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
1 Taschensender PT420
1 Batterie Größe AA
1 Lavaliermikrofon C417 L mit Ansteckclip
1 Windschutz W407
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
1 Taschensender PT420
1 Batterie Größe AA
1 Kabel MKG L
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
Set
1 Taschensender PT420
1 Batterie Größe AA
1 Headsetmikrofon C555 L
1 Ersatztropfring
1 Windschutz W444
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide
Kontrollieren Sie bitte, ob die Verpackung alle zu Ihrem System gehörenden Komponenten enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
Optionales Zubehör
Antennensystem
• SRA2 W - passive Richtantenne
• SRA2 B/W - aktive Richtantenne
• RA4000 W - passive Rundumantenne
• RA4000 B/W - aktive Rundumantenne
• PS4000 W - aktiver Antennensplitter
• AB4000 - Antennenbooster
• MK PS - Antennenkabel, 65 cm
• MKA5 - Antennenkabel, 5 m
• MKA20 - Antennenkabel, 20 m
• 0110E01890 - Antennenkabel für Frontmontage
Ladegerät
• CU400 - Ladegerät für PT420 und HT420
Schalten Sie den Sender vor dem Aufladen aus.

HINWEIS
Empfänger SR420
Der SR420 ist ein stationärer Empfänger für alle Sender des WMS420 Systems.
Der SR420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedenen Trägerfrequenzen umgeschaltet werden.
Frontplatte

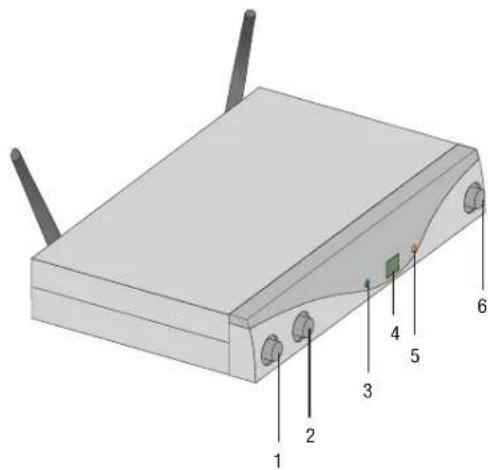

Abbildung 1: Bedienelemente an der Frontplatte des Empfängers SR420
1 ON/OFF: Ein/Aus-Taste.
2 VOLUME: Mit diesem Drehregler können Sie den Pegel des Audioausgangs stufenlos abschwächen.
3 RF OK: Diese LED leuchtet, wenn ein Signal empfangen wird. Wenn kein Signal empfangen wird oder der automatische Squelch aktiv ist, erlischt die RF OK-LED und wird der Audioausgang stumm geschaltet.
4 Display: Zeigt den eingestellten Empfangskanal an.
5 CLIP: Diese LED leuchtet, wenn der Audiopegel zu groß ist.
6 CHANNEL: Mit dieser Taste können Sie den Empfänger auf eine von bis zu 8 verschiedenen Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Empfängers einstellen.
Rückseite

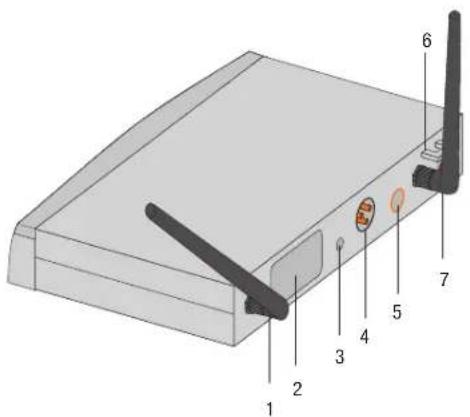

Abbildung 2: Bedienelemente an der Rückseite des Empfängers SR420
1 ANTENNA A/B: BNC-Buchsen zum Anschluss der beiden mitgelieferten UHF-Antennen oder optionaler abgesetzter Antennen.
2 Trägerfrequenzetikett: An der Rückseite des Empfängers ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frequenzen finden Sie in der beigefügten Frequenzübersicht.
3 SQUELCH: Die Rauschspere ("Squelch") schaltet den Empfänger bei zu schwachem Empfangssignal ab, sodass die damit verbundenen Störgeräusche bzw. das Eigenrauschen des Empfängers bei abgeschaltetem Sender nicht hörbar werden. Stellen Sie den SQUELCH-Regler auf Minimum, bevor Sie den Empfänger zum ersten Mal einschalten.
4 AUDIO OUT/BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen Ausgang können Sie z.B. mit einem Mikrofoneingang eines Mischpults verbinden.
5 AUDIO OUT/UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie z.B. einen Gitarrenverstärker anschließen.
6 Zugentlastung für das Versorgungskabel des mitgelieferten Steckernetzteils.
7 DC IN: Versorgungsbuchse zum Anschluss des mitgelieferten Steckernetzteils.

HINWEIS
Die Speisung des SR420 kann entweder über das externe Netzteil oder durch den Antennensplitter PS4000 W, über die Antennenkabel, erfolgen. Der Splitter liefert die Spannungsversorgung für alle an ihm angeschlossenen SR420 Empfänger.
Handsender HT420
Der Handsender HT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedenen Trägerfrequenzen umgeschaltet werden. Der Sender ist mit einer im Gehäuse integrierten Antenne ausgestattet.
Die Kapsel im Sender ist die patentierte dynamische AKG D5 Kapsel mit supernierenförmiger Richtcharakteristik. Diese zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute Rückkopplungsunterdrückung und brillante Übertragungsqualität aus und besitzt ein eingebautes Wind- und Popfilter zur Unterdrückung von Pop- und Windgeräuschen.
Bedienelemente
1 Display: Zeigt den eingestellten Sendekanal an.
2 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedenen Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
3 GAIN: Mit diesem Schiebeschalter können Sie die Audio-Eingangsempfindlichkeit des Senders in zwei Stufen einstellen: "HI" = hohe Eingangsempfindlichkeit, "LOW" = niedrige Eingangsempfindlichkeit.

HINWEIS
Die CHANNEL-Taste und der GAIN-Schiebeschalter befinden sich unter einer Gummilasche. Klappen Sie diese nach unten, um die Funktionen zu benutzen.
4 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.
5 Ein/Aus-Schalter: Dieser Schieberegler hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofonkopf kommende Audiosignal ist stumm geschaltet, Spannungsversorgung und HF-Trägerfrequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.

HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft ist, auf rot!
6 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frequenzen finden Sie in der beigefügten Frequenzübersicht.
7 Batteriefachdeckel: Siehe Batterien in den Hand-/Taschensender einlegen und testen (Seite 11)
8 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach herausnehmen zu müssen.

HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.
Taschensender PT420
An den Taschensender PT420 können Sie sowohl dynamische Mikrofone anschließen als auch Kondensatormikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten. Selbstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard anschließen.
Der PT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedenen Trägerfrequenzen umgeschaltet werden.
Bedienelemente
1 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei Stellungen:
ON: Die Spannungsversorgung für den Sender ist eingeschaltet.
MUTE: Das vom Mikrofon bzw. Instrument kommende Audiosignal ist stumm geschaltet, Spannungsversorgung und HF-Trägerfrequenz bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.
2 Audio-Eingangsbuchse: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw. des Gitarrenkabels MKG L werden automatisch die richtigen Kontakte belegt.
3 Antenne: Fix montierte, flexible Antenne.
4 Display: Zeigt den eingestellten Sendekanal an.
5 Kontroll-LED: Diese LED zeigt die Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.

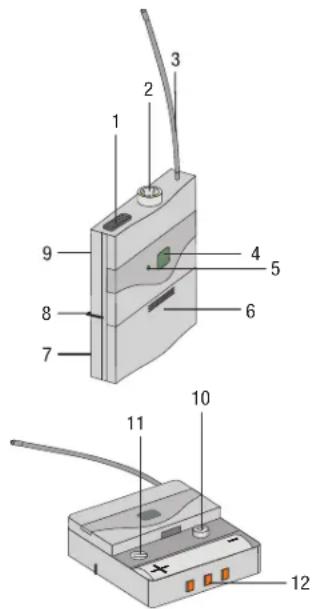

Abbildung 4: Bedienelemente des Senders PT420
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.

HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft ist, auf rot!
6 Batteriefachdeckel mit integriertem Schraubendreher.
7 Sichtfenster: Durch das Sichtfenster können Sie jederzeit kontrollieren, ob sich eine Batterie oder ein Akku im Batteriefach befindet.
8 Gürtelspange: Zum Befestigen des Taschensenders am Gürtel.
9 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frequenzen finden Sie in der beigefügten Frequenzübersicht.
10 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedenen Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
11 GAIN: Mit diesem Regler können Sie die Empfindlichkeit vom Audioeingang an den Pegel des angeschlossenen Mikrofons bzw. Instruments anpassen.
12 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku mit Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach herausnehmen zu müssen.

HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.
Mikrofone, Gitarrenkabel
Folgende AKG-Mikrofone können Sie problemlos an die Audio-Eingangsbuchse des PT420 anschließen:
- CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
• C516 ML, C518 ML, C519 ML, C411 L - Mittels des Gitarrenkabels MKG L von AKG können Sie eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard anschließen.
Das Gitarrenkabel MKG L ist im Instrumental Set enthalten sowie auch als optionales Zubehör erhältlich.
3 Inbetriebnahme

HINWEIS
- Bevor Sie Ihr WMS420 in Betrieb nehmen, stellen Sie Sender und Empfänger auf dieselbe Frequenz ein. Wenn Sender und Empfänger auf verschiedene Frequenzen eingestellt sind, ist keine Funkverbindung möglich!
- Falls beide Ausgangsbuchsen (BALANCED und UNBALANCED) gleichzeitig verwendet werden, kann es unter Umständen zu Pegelverlusten und erhöhtem Rauschen kommen.
Empfänger positionieren
- Stellen Sie den Empfänger freistehend auf.
- Reflexionen des Sendesignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körper können das direkte Sendersignal schwächen bzw. auslöschen. Stellen Sie den Empfänger daher wie folgt auf:
1) Positionieren Sie den Empfänger immer in der Nähe des Aktionsbereichs (Bühne), achten Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger von mindestens 3 m bis optimal 5 m.
2) Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger.
3) Positionieren Sie den Empfänger in einem Abstand von mehr als 1,5 m von großen metallenen Gegenständen, Wänden, Bühnengerüsten, Decken u.ä.
Antennen anschließen
Die mitgelieferten λ/4-Antennen sind einfach und rasch zu montieren und eignen sich für alle Anwendungen, wo Sichtverbindung zwischen Sender und Empfängerantenne besteht und eine Drahtlosanlage ohne viel Aufbauarbeit betriebsbereit sein muss.
Abgesetzte Antennen
Wenn an der Empfängerposition keine optimalen Empfangsbedingungen herrschen, verwenden Sie abgesetzte Antennen.
- Verbinden Sie die abgesetzten Antennen mit den BNC-Buchsen an der Rückseite des Empfängers.
- Verwenden Sie dazu RG58- oder RG213-Kabel.
- Nähere Informationen über Antennen, Zubehör und Hilfe bei der Frequenzplanung finden Sie auf unserer Website www.akg.com.
Antennenkabel für Frontmontage
Mit dem BNC-Frontmontagekabel (AKG-Teilenr. 0110E01890) können Sie die λ/4-Antennen an der Frontplatte montieren.
Empfänger an einen symmetrischen Eingang anschließen
1) Verbinden Sie mittels eines XLR-Kabels die BALANCED-Buchse an der Rückseite des Empfängers mit dem gewünschten symmetrischen Mikrofoneingang (XLR-Buchse) am Mischpult oder Verstärker.
2) Drehen Sie den VOLUME-Regler am Empfänger ganz nach links (Mikrofonpegel).
Empfänger an das Netz anschließen
1) Kontrollieren Sie, ob die am mitgelieferten Steckernetzteil angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Steckernetzteils an einer anderen Netzspannung kann zu irreparablen Schäden am Gerät führen.
2) Stecken Sie das Versorgungskabel des mitgelieferten Steckernetzteils an die DC IN-Buchse des Empfängers an.
3) Stecken Sie das Steckernetzteil an eine Netzsteckdose an.
4) Schalten Sie den Empfänger ein, indem Sie die ON/OFF-Taste drücken.
Batterien in den Hand-/Taschensender einlegen und testen
1) Drücken Sie den Schnapphaken am Batteriefachdeckel nach unten.
2) Ziehen Sie den Batteriefachdeckel in Pfeilrichtung vom Sender ab.
3) Legen Sie die mitgelieferte Batterie in das Batteriefach ein und achten Sie dabei auf die richtige Polarität der Batterie.
Wenn Sie die Batterie falsch einlegen, wird der Sender nicht mit Strom versorgt.
4) Schalten Sie den Sender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
Wenn die Batterie in gutem Zustand ist, beginnt die Kontroll-LED grün zu leuchten. Wenn die Kontroll-LED rot zu leuchten beginnt, ist die Batterie in ca. 1 Std. erschöpft. Tauschen Sie die Batterie möglichst bald gegen eine frische aus. Wenn die Kontroll-LED nicht aufleuchtet, ist die Batterie erschöpft. Legen Sie eine neue Batterie ein.

HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft ist, auf rot!
5) Schließen Sie das Batteriefach, indem Sie den Batteriefachdeckel von unten auf das Batteriefach aufschieben, bis der Schnapphaken einrastet.
Frequenz einstellen Empfänger
Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein:
Frequenz einstellen Hand-/Taschensender
1) Bringen Sie durch Drücken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal höher.
2) Bringen Sie während den 3 Sekunden durch Drücken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal höher.
1) Schalten Sie das Gerät ein, oder drücken Sie bei bereits eingeschaltetem Gerät auf CHANNEL. Der eingestellte Kanal (z.B. 1) am Display beginnt für 3 Sekunden zu blinken, danach ist die Anzeige wieder stabil und der eingestellte Kanal wird aktiviert.
2) Bringen Sie während den 3 Sekunden durch Drücken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal höher.
3) Wenn Sie den gewünschten Kanal erreicht haben, blinkt das Display noch ca. 3 Sekunden und aktiviert den neu eingestellten Kanal.
1) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
2) Schalten Sie den Handsender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
3) Schalten Sie Ihre PA-Anlage bzw. Ihren Verstärker ein.
4) Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein.
5) Sprechen oder singen Sie in das Mikrofon und beobachten Sie die LEDs am Empfänger:
- Wenn die CLIP-LED gar nicht aufleuchtet, ist die Eingangsempfindlichkeit des Senders zu gering. Stellen Sie GAIN auf "HIGH".
- Wenn die CLIP-LED häufig oder ständig leuchtet, ist die Eingangsempfindlichkeit des Senders zu hoch. Stellen Sie GAIN auf "LOW".
6) Stellen Sie die Lautstärke der PA-Anlage bzw. des Verstärkers wie in deren Bedienungsanleitung beschrieben oder nach Gehör ein.
Handsender in Betrieb nehmen
Taschensender in Betrieb nehmen
Der Taschensender PT420 ist für die Verwendung mit AKG-Mikrofonen ausgelegt.
Wenn Sie Mikrofone von anderen Herstellern an den PT420 anschließen möchten, beachten Sie bitte, dass Sie eventuell den Stecker Ihres Mikrofons durch einen 3-poligen Mini-XLR-Stecker ersetzen.
Kontaktbelegung der Audio-Eingangsbuchse:
Kontakt 1: Abschirmung
Kontakt 2: Audio Inphase (+)
Kontakt 3: Versorgungsspannung
An Kontakt 3 steht eine positive Versorgungsspannung von 4 V für Kondensatormikrofone zur Verfügung.

WARNING
Die einwandfreie Funktion des Taschensenders PT420 mit Fremdfabrikaten kann nicht garantiert werden. Eventuelle Schäden infolge des Betriebs mit Fremdfabrikaten sind von der Garantieleistung ausgeschlossen.
Mikrofon anschließen
1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Mini-XLR-Stecker am Kabel Ihres Mikrofons an die Audio-Eingangsbuchse des Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
5) Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein.
6) Sprechen oder singen Sie in das Mikrofon.
7) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
8) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.

Abbildung 5: Einstellen des GAIN-Reglers
Instrument anschließen
1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Klinkenstecker des Gitarrenkabels MKG L an die Ausgangsbuchse Ihres Instruments und den Mini-XLR-Stecker des Gitarrenkabels an die Audio-Eingangsbuchse des Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
5) Spielen Sie auf Ihrem Instrument.
6) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
7) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.
Vor dem Soundcheck
1) Schreiten Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie dabei auf Stellen, wo die Feldstärke absinkt und daher der Empfang kurzzeitig gestört wird ("Dropouts").
Solche Dropouts können Sie beheben, indem Sie den Empfänger anders positionieren. Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
2) Wenn am Empfänger die RF OK-LED erlischt, bedeutet dies, dass kein Signal empfangen wird oder der Squelch aktiv ist.
Schalten Sie den Sender ein, gehen Sie näher zum Empfänger bzw. stellen Sie den Squelch-Pegel so ein, dass die grüne RF OK-LED aufleuchtet.
3) Falls Störgeräusche auftreten, stellen Sie den Squelch-Pegel so ein, dass die Störgeräusche aufhören.

HINWEIS
Stellen Sie den Squelch-Pegel nie höher ein als unbedingt nötig. Je höher der Squelch-Pegel, umso geringer wird die Empfindlichkeit des Empfängers und damit die Reichweite zwischen Sender und Empfänger.
4 Mikrofontechnik
Handsender HT420
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den Klang Ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihren Handsender HT420 optimal einsetzen zu können.
Besprechungsabstand und Naheffekt
Grundsätzlich wird Ihre Stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größerer Mikrofondistanz ein halligeres, entfernteres Klangbild zustande kommt, da die Akustik des Raumes mehr zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder sinnlich klingen lassen, indem Sie den Mikrofonabstand verändern.
Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminösen, intimen, bassbetonten Klang.
Schalleinfallswinkel
Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturgetreuen Klang.
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Windgeräusche mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnatürlich hervorgehoben.
Rückkopplung
Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechern abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechern zugeleitet wird. Ab einer bestimmten Lautstärke (der Rückkopplungsgrenze) läuft dieses Signal gewissermaßen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstärkereglers wieder unter Kontrolle gebracht werden.
Um dieser Gefahr zu begegnen, hat das Mikrofon des Handsenders HT420 eine nierenförmige Richtcharakteristik.
Das bedeutet, dass es für Schall, der von vorne einfällt (die Stimme) am empfindlichsten ist, während es auf seitlich einfallenden Schall oder Schall, der von hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonders im unteren Frequenzbereich, ausgelöst werden, also indirekt durch den Naheffekt. In diesem Fall brauchen Sie oft nur den Mikrofonabstand zu vergrößern, um die Rückkopplung zum Abreißen zu bringen.
Begleitchor
1) Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2) Achten Sie darauf, dass der Schalleinfallswinkel nie größer als 35° ist.
Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VokalistInnen aus einem größeren Winkel als 35° auf das Mikrofon singen, müssten Sie den Pegelregler des Mikrofonkanals so weit aufziehen, dass die Rückkopplungsgefahr zu groß würde.
Taschensender PT420
Lavallermikrofon C417 L
Befestigen Sie das Mikrofon am mitgelieferten Ansteckclip oder an der optional erhältlichen Anstecknadel H41/1.
1) Klemmen Sie das Mikrofon so nahe beim Mund der Rednerin/des Redners wie möglich an der Kleidung an.

HINWEIS
Die Rückkopplungsgefahr ist umso geringer, je näher das Mikrofon beim Mund sitzt!
2) Achten Sie darauf, das Mikrofon auf den Mund auszurichten.
Headset-Mikrofon C555 L
Mikrofon aufsetzen
1) Setzen Sie das Mikrofon auf.
2) Biegen Sie den Schwanenhals so, dass das Mikrofon seitlich vor dem Mundwinkel sitzt.

HINWEIS
- Wenn das Mikrofon "poppt" ("p" und "t" werden unnatürlich laut übertragen), platzieren Sie die Mikrofonkapsel etwas weiter vom Mund weg (nach hinten oder nach unten).
- Klingt das Mikrofon "dünn", ohne Druck, positionieren Sie die Kapsel näher am Mund.
- Suchen Sie beim Soundcheck die ideale Position.
Windschutz
Falls (z.B. im Freien) starke Windgeräusche oder Popgeräusche auftreten, befestigen Sie den mitgelieferten Schaumstoff-Windschutz am Mikrofon.
1) Stecken Sie den Windschutz auf die Mikrofonkapsel auf.
2) Ziehen Sie den Windschutz auch über das äußere Ende der Mikrofonkapsel.
Abtropfring
Ein spezieller Abtropfring an der Mikrofonkapsel erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.
Dies verhindert, dass die Einsprechschlitze des Mikrofons durch Schweiß oder Schminke verstopft werden, das zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen würde. Entfernen Sie daher den Abtropfring niemals vom Mikrofon!
Für den Fall, dass der Abtropfring beschädigt wird oder verloren geht, liegt beim Headset-Mikrofon C555 L ein Ersatz-Abtropfring bei.
5 Reinigung
Oberflächen
Innenwindschutz des Handsenders
- Reinigen Sie die Oberflächen mit einem weichen mit Wasser befeuchteten Tuch.
1) Schrauben Sie die Gitterkappe des Handsenders gegen den Uhrzeigersinn vom Handsender ab.
2) Nehmen Sie den Windschutz (Schaumstoffeinlage) aus der Gitterkappe heraus.
3) Waschen Sie den Windschutz in stark verdünnter Seifenlauge.
4) Sobald der Windschutz trocken ist, legen Sie ihn wieder in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf den Handsender auf.
6 Fehlerbehebung
| Fehler Mögliche Ursache Abhilfe | ||
| Kein Ton | Steckernetzteil ist nicht an Empfänger bzw. Netzsteckdose angeschlossen. | Steckernetzteil an Empfänger und Netz anstecken. |
| Empfänger ist ausgeschaltet. | Empfänger mittels ON/OFF-Taste einschalten. | |
| Empfänger ist nicht an Mischpult oder Verstärker angeschlossen. | Empfängerausgang mit Mischpult- oder Verstärkereingang verbinden. | |
| VOLUME-Regler am Empfänger steht auf Null. | VOLUME-Regler aufdrehen | |
| Mikrofon bzw. Instrument ist nicht am Taschensender angeschlossen. | Mikrofon bzw. Instrument mit Audio-Eingangsbuchse des Taschensenders verbinden. | |
| Sender hat anderes Frequenzband als Empfänger oder Frequenz unterschiedlich eingestellt. | Sender mit gleichem Frequenzband wie Empfänger verwenden oder Frequenz gleicheinstellen. | |
| Ein/Aus-Schalter des Senders steht auf "OFF" oder "MUTE". | Ein/Aus-Schalter des Senders auf "ON" stellen. | |
| Batterien falsch im Sender eingelegt. | Batterien entsprechend der Polaritätskennzeichnung (+/-) im Batteriefach neu einlegen. | |
| Senderbatterien sind leer. | Neue Batterien in den Sender einlegen. | |
| Sender ist zu weit vom Empfänger entfernt oder SQUELCH-Pegel zu hoch eingestellt. | Näher zum Empfänger gehen oder SQUELCH-Pegel verringern. | |
| Hindernisse zwischen Sender und Empfänger. | Hindernisse entfernen. | |
| Keine Sichtverbindung zwischen Sender und Empfänger. | Stellen, von denen aus der Empfänger nicht sichtbar ist, vermeiden. | |
| Empfänger zu nahe bei metallischen Gegenständen. | Störende Gegenstände entfernen oder Empfänger weiter entfernt aufstellen. | |
| Rauschen, Krachen, unerwünschte Signale | Antennenposition. | Empfänger an einer anderen Stelle aufstellen. |
| Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installationen. | Störende bzw. schadhafte Geräte ausschalten oder WMS420 mit anderer Trägerfrequenz verwenden; Elektroinstallationen überprüfen lassen. | |
| Verzerrungen | GAIN-Regler zu hoch oder zu nieder eingestellt. | GAIN-Regler so weit zurück- oder aufdrehen, dass Verzerrungen verschwinden. |
| Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installationen. | Störende bzw. schadhafte Geräte ausschalten oder WMS420 mit anderer Trägerfrequenz verwenden; Elektroinstallationen überprüfen lassen. | |
| Antennenposition. | Empfänger an einer anderen Stelle aufstellen. Falls Dropouts bestehen bleiben, kritische Stellen markieren und vermeiden. | |
7 Technische Daten
| HT420 PT420 SR420 | |||
| Trägerfrequenz 530,025 - 931,850 MHz* | 530,025 - 931,850 MHz* | 530,025 - 931,850 MHz* | |
| Schaltbandbreite bis zu 30 MHz* | 30 MHz* | 30 MHz* | |
| Modulation | FM | FM | FM |
| Audioübertragungsbandbreite 70 - | 20.000 Hz 40 - | 20.000 Hz | 40 - 20.000 Hz |
| Klirrfaktor bei 1 kHz typ. 0,8% typ. | 0,8% | typ. 0,8% | |
| Signal/Rauschabstand typ. 105 dB(A) typ. 105 dB(A) | typ. 105 dB(A) | ||
| Sendeleistung 10 mW, 20 mW* | 10 mW, 50 mW* | - | |
| Spannungsversorgung 1x 1,5 V Batterie Größe AA | 1x 1,5 V Batterie Größe AA | Netzteil 12 V / 500 mA(oder durch Antennensplitter) | |
| Betriebsdauer 6 - 8 h** | 6 - | 8 h** | - |
| Squelch-Einsatzschwelle | - | - | -100 bis -70 dBm regelbar |
| Audioausgang | - | - | XLR symm. und 6,3 mm-Klinke asymm.: Regelbar von Mikrofon-bis Linepegel. Ausgangspegel bei Nennhub: 500 mV eff. |
| Abmessungen | 235 x 50 x 50 mm | 60 x 74 x 30 mm | 200 x 150 x 45 mm*** |
| Nettogewicht | 221 g | 60 g | 373 g |
*Abhängig von benutztem Frequenzband
**Abhängig von verwendeter RF Power
***Ohne Antennen
Nur für Frequenzbänder für den Gebrauch in EC:
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf www.akg.com herunterladen oder per E-Mail von sales@akg.com anfordern.
Table of Contents
Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten
Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
