Gebrauchsanweisung beachten!

Warnung vor elektrischer Spannung

Warnung vor heißen Teilen

Attention aux surfaces brülantes

Allgemeine Sicherheits- hlnweise

Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich ergibt Unfallgefahr.
2. Berücksichtigen Sie Umgebungseinflüsse
3. Setzen Sie den Kompressor nicht dem Regen aus. Benützen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie den Kompressor nicht in der Nähe von brennbaren Flüssigkeiten oder Gesen
4. Schützen Sie sich vor elektrischem Schlag
5. Vermeiden Sie Körperberührung mit geerdeten Teilen zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
6. Halten Sie Kinder fern! – Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.
7. Bewahren Sie Ihren Kompressor sicher auf
8. Der unbenutzte Kompressor sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.
9. Überlasten Sie Ihren Kompressor nicht – Sie arbeiten besser und sicherer im angegebenen
   Leistungsbereich.

10. Tragen Sie geeignete Arbeitskleidung – Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

11. Benützen Sie eine Schutzbrille

12. Verwenden Sie eine Atemmaske bei stauber-
13. Zweckentfremden Sie nicht das Kabel
14. Ziehen Sie den Kompressor nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
15. Überdehnen Sie nicht Ihren Standbereich
16. Vermelden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.
17. Pflegen Sie Ihren Kompressor mit Sorgfalt
18. Halten Sie Ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßig den Stecker und das Kabel, und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.
19. Ziehen Sie den Netzstecker – Bei Nichtgebrauch, vor der Wartung .
20. Lassen Sie keine Werkzeugschlüssel stecken
21. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind
22. Vermelden Sie unbeabsichtigten Anlauf – Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
23. Seien Sie stets aufmerksam
24. Beobachten Sie Ihre Arbeit. Gehen Sie vernünftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.
25. Kontrollieren Sie Ihren Kompressor auf Beschädigungen
26. Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße. Funktion überprüfen, Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder

ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvor- richtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in den Betriebsanleitungen angebogen ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten läßt.

1. Achtung!
2. Zu Ihrer eigenen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsfahr für Sie bedeuten.
3. Reparaturen nur vom Elektrofachmann Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.
4. Schließen Sie die Staubabsaug-Einrichtung an – Wenn Vorrichtungen zum Anschluß von Staubabsaugeinrichtungen vorhanden sind, überzeugen Sie sich, daß diese angeschlossen und benutzt werden.
5. Geräusch
6. Das Geräusch dieses Kompressors wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutzmassnahmen für den Bedienenden erforderlich Bewahren Sie die Sicherheitshinweise gut auf

Vor Inbetriebnahme lesen Sie bitte die Anleitung sorgfältig durch!

Technische Daten
Netzanschluß 230 V ~ 50 Hz
Motorleistung kW/PS 1,5 / 2
Kompressor-Drehzahl min ^-1	2850
Betriebsdruck bar 8
Druckbehältervolumen (in Liter) 50
Theo. Ansaugleistung l/min. 210
Schalleistungspegel LWA in dB (A) 97
Schalldruckpegel LPA in dB (A) 87
Schutzart IP 20
Gerätegewicht in kg 39

Das Gerät ist funkentstört nach den EG-Richtlinien 89/336 EWG. Das Gerät ist nicht für die Verwendung im Freien entsprechend Artikel 3 der Richtlinie 2000/14/EG vorgesehen.

Hinweise zur Aufstellung

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  ●Vor Inbetriebnahme muß der Ölstand in der Kompressor-pumpe kontrolliert werden.
  ●Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
  ●Lange Luftleitung und lange Zuleitungen (Verlängerungen) sind zu vermeiden.
  ●Auf trockene und staubfreie Ansaugluft achten.
  ●Den Kompressor nicht in einem feuchten oder naßen Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen (gut belüftet Umgebungstemperatur +5° / 40°C) betrieben werden. Im Raum dürfen sich kein Staub, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden.
  ●Der Kompressor ist geeignet für den Einsatz in trockenen

Räumen. In Bereichen, wo mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

Sicherheitshinweise zum Arbeiten mit Druckluft und Farbspritzen

Achtung! UVV-VBG 16 beachten!

Verdichter und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Bränden oder Explosionen führen können.

Beim Lösen der Schlauch-kupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zurückschnellenden Schlauch zu vermeiden.

Bei Arbeiten mit der Ausblas-pistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen.

Sicherheitshinweise beim Farbspritzen beachten!

Achtung UVV-VBG 23

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 21° C verarbeiten.
  ●Lacke und Lösungsmittel nicht erwärmen.
• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.

D

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Auch Farbdämpfe sind leicht brennbar.
  ●Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden.
  ●Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind schädlich.
  ●Der Arbeitsraum muß größer als 30 m³ sein und es muß ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.
  ●In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Betrieb von Druckbehältern nach Druckbehälterverordnung (§ 13)

1. Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
2. Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
3. Ein Druckbehälter darf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.
4. Wenn Druckbehälter der Gruppen III, IV, VI, und VII Schäden an drucktragenden

Wandungen aufweisen, die zur Außerbetriebsetzung nach §13 Absatz 3 führen, muß der Betreiber den Sachverständiger benachrichtigen und die erforderlichen Maßnahmen mit ihm abstimmen.

Zur Inbetriebnahme

Montage der Laufräder: Die beiliegenden Laufräder müssen entsprechend der Zeichnung 1 montiert werden.

1 40°角度

Montage des Gummipuffers: Der beiliegende Gummipuffer muß entsprechend der Zeichnung 2 am Stützfuß montiert werden.

Austausch Ölverschluß und Montage Luftfilter:

Entfernen Sie mit einem Schraubenzieher den Deckel der Öleinfüllöffnung und setzen Sie den beiliegenden Verschlußstopfen (2) in die Öleinfüllöffnung.

Schrauben Sie den Luftfilter (1) in die seitliche Bohrung der Kom- pressorpumpe.

Elektrischer Anschluß:

Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 230V \~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden. Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter 0°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

Erklärung der Druckluftarmatur

1 Druckschalter
2 Sicherheitsventil
3 Manometer (ablesen des Kesseldrucks)
4 Manometer (eingestellter Druck kann abgelesen werden)
5 Druckminderer
(Druckeinstellung)
6 Ein / Aus - Schalter

4 ① ② ③ ④ ⑤

Wartung und Pflege

●Kondenswasser:

Das Kondenswasser ist täglich durch Öffnen des Entwässerungsventils (Bodenseite des Druckbehälters) abzulassen.

●Sicherheitsventil:

Das Sicherheitsventil ist auf höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.

-Ölstand regelmäßig

kontrollieren:

Der Ölstand muß im Schauglas zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sichtbar sein.

Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges

Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.

-Ölwechsel:

Schalten Sie den Motor ab und ziehen Sie den Netzstocker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Ölablaßschraube an der Verdichterpumpe herauschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf.

Falls das Öl nicht vollständig herausläuft empfehlen wir den Kompressor ein wenig zu neigen.

Das Altöl entsorgen Sie bei einer entsprechenden

Annahmestelle für Altöl.

Ist das Öl herausgelaufen, drehen Sie die Ölablaßschraube / Schauglas wieder ein.

Füllen Sie das neue Öl ein, bis der Ölstand im Schauglas den roten Punkt erreicht hat. An- schließend setzen Sie den Öl- einfüllstopfen wieder ein..

1 Filter

2 Öleinfüllstopfen
3 Ölablaßschraube

5 ① ② ③ ④

4 Schauglas

●Reinigung des Ansaugfilters

Der Ansaugfilter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugfilter verhindert die Leistung des Kompressors erheblich. Der Filter kann entsprechend Bild 3 entnommen werden. Filter mit Waschbenzin auswaschen und wieder einsetzen.

Achtung! Warten Sie bis der

Verdichter vollständig

abgekühlt Ist!

Verbrennungsgefahr!

D

Druckschalter-

einstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 5 bar

Ausschaltdruck 8 bar

Um die Druckdifferenz zu verstellen, gehen Sie wie folgt vor: Nehmen Sie die Abdeckhaube vom Druckschalter ab (herausdrehen der Verschlußschraube). Mit einem Steckschlüssel 8 mm wird an der Schraube 1 der Differenzdruck ΔP verstellt. Bei Rechtsdrehung erhöht sich der Differenzdruck und gleichzeitig der Ausschaltdruck. Bei Linksdrehung verkleinert sich

der Differenzdruck, dadurch wird der Ausschaltdruck niedriger.

Anleitung C-8/50a 13.05.2004 14:15 Uhr Seite 8

Mögliche Ausfall- ursachen

welche zu einer Überlastung des Motors und damit zum Ansprechen des Überlastschutzes führen:

●Zu hohe Netzspannung

●Zu hohe Umgebungs- temperaturen und unge- nügende Luftzufuhr

●Defekte Verdichterventile oder undichtes Rückschlagventil

- Ölstand minimal, Pleuellager schwergängig

Wechselstrommotoren nach der Abkühlpause wieder einschalten. Vermeiden Sie das Berühren von heißen Aggregattellen und Rohrleitungen.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben

gemacht werden:

●Typ des Gerätes
●Artikelnummer des Gerätes
●Ident-Nummer des Gerätes
●Ersatzteil-Nummer des erforderlichen Ersatzteils

Anleitung C-8/50a 13.05.2004 14:15 Uhr Seite 13

Anleitung C-8/50a 13.05.2004 14:15 Uhr Seite 18

Anleitung C-8/50a 13.05.2004 14:15 Uhr Seite 23

Anleitung C-8/50a 13.05.2004 14:16 Uhr Seite 37

17. Uwaga!

Anleitung C-8/50a 13.05.2004 14:16 Uhr Seite 41

Możliwe przyczyny

usterek

Anleitung C-8/50a 13.05.2004 14:16 Uhr Seite 43

18.Ремонт должен

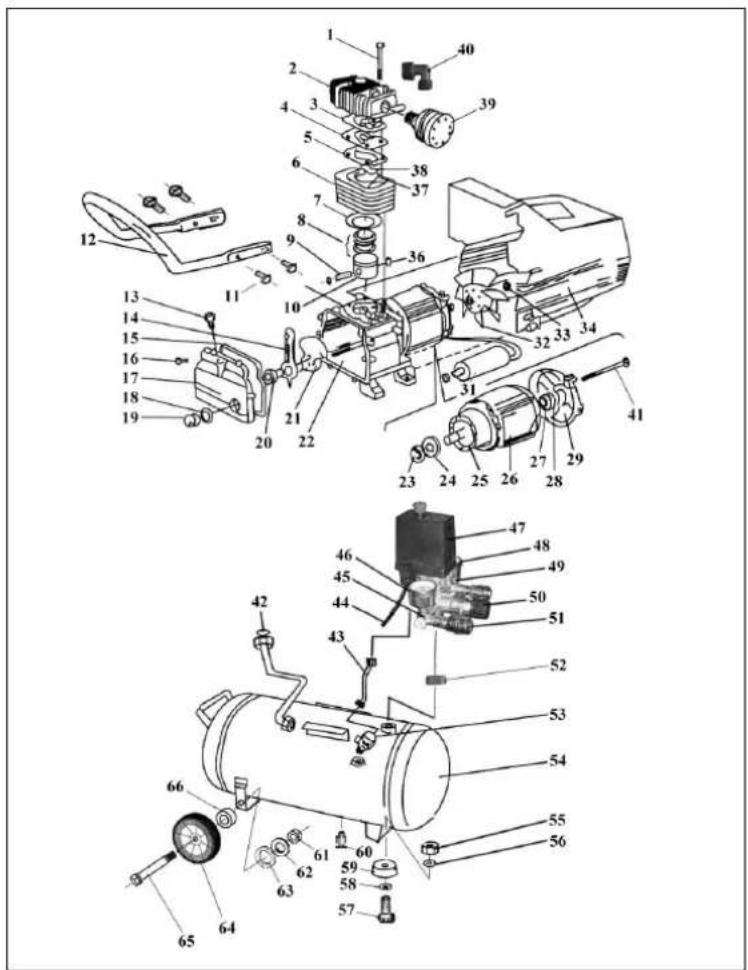

Ersatzteilzeichnung C-8/50 OBI MC: 212544

EH-Art.Nr.: 40.101.20 I.Nr.: 01014

Ersatzteilliste C-8/50 OBI MC: 212544
EH-Art.Nr.: 40.101.20 I.Nr.: 01014

Pos.	Bezeichnung Ersatzteil-Nr
01	Sechskantschraube 50.058.60
02	Zylinderkopf 40.072.50.51
03	Zylinderkopfdichtung 40.072.50.52
04	Venilplatte 40.072.50.53
05	Venilplattendichtung 40.072.50.54
06	Zylinder 40.072.50.55
07	Zylinderdichtung 40.072.50.56
08	Kolbenringset 40.072.50.57
09	Kolbenbolzen 40.072.50.58
10	Kolben 40.072.50.59
11	Schraube 40.072.50.60
12	Schubbügel 40.072.50.61
13	Öleinfüllschraube	40.072.50.62
14	Pleuel	40.072.50.63
15	Dichtung	40.072.50.64
16	Schraube 40.072.50.65
17	Kurbelgehäusedeckel	40.072.50.66
18	Dichtung	40.072.50.67
19	Ölsichtglas	40.072.50.68
20	Inbusschraube	40.072.50.69
21	Kurbolwelle	40.072.50.70
22	Kurbelgehäuse	40.072.50.71
23	Dichtring	40.072.50.72
24	Kugellager 6204	40.100.40.10
25	Rotor	40.072.50.73
26	Stator	40.072.50.74
27	Kugellager 6202	41.712.01.22
28	Wellschelbe	40.072.50.75
29	Motorflansch	40.072.50.76
31	Kondensator	40.072.50.77
32	Lüfterrad	40.072.50.78
33	Sicherungsring	40.072.50.79
34	Motorabdeckung	40.072.50.80
35	Zylinderabdeckung	40.072.50.81
36	Sicherungsring	40.072.50.82
37	Passstift	40.072.50.83
38	Venil	40.072.50.84
39	Luftfilter komplett	40.072.50.85
40	Anschlusswinkel 40.072.50.86
41	Schraube 40.072.50.87

Ersatzteilliste C-8/50 OBI MC: 212544
EH-Art.Nr.: 40.101.20 I.Nr.: 01014

Pos.	Bezeichnung Ersatzteil-Nr
42	Druckleitung 40.101.10.30
43	Entlüftungsleitung 40.101.10.31
44	Netzleitung 40.072.50.90
45	Verteiler 40.072.50.91
46	Manometer 40.072.50.92
47	Druckschalter 40.072.50.93
48	Manometer 40.072.50.94
49	Sicherheitsventil 40.072.50.95
50	Druckregler 40.072.50.96
51	Schneilkupplung 40.072.50.97
52	Gegenmutter 40.101.10.32
53	Rückschlagventil 40.101.10.33
54	Behälter 40.101.10.34
55	Mutter M8 40.101.10.35
56	Unterlegscheibe 8.4 mm	40.101.10.36
57	Sechskantschraube	40.101.10.37
58	Unterlegscheibe 8.4 mm	40.101.10.38
59	Gunfimfuss 40.101.10.39
60	Ablessschraube	40.101.10.40
61	Sechskantmutter M10	40.101.10.41
62	Federring 10	40.101.10.42
63	Unterlegscheibe 10	40.101.10.43
64	Rad	40.101.10.44
65	Radbefestigungsschraube	40.101.10.45
66	Buchse	40.101.10.46

EG - Konformitätserklärung

No. 003 2004

GB EC Declaration of Conformity F Declaration de Conformite CB H CB-megfeisiosagli mylatkozat IT Dichiarazione di conformita CB

D. dass der nachfolgend beschriebene Artikel aufgrund seiner Konzipierung und Bauert sowie in der von OBI Merchandias Center GmbH in Verkehr gebrachten Auskursung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EGFöchtienes entsprahrt.

PRO Consulting GmbH ppa Hierst-G. Pfeiffer Qualitätssicherung+Unt-vaß Teamleiter / Teamleader

OS HC OSUN / FODUS/HS/HP

Anleitung C-8/50a 13.05.2004 14:16 Uhr Seite 56

D

Der Nachdruck oder sonstige Vervielfatigung von Dokumentation und Regeltpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISO GmbH zulässig.

F

OBI Merchandise Center GmbH Albert-Einstein-Straße 7-9

D-42929 Wermelskirchen

① Technische Änderungen vorbehalten
