BEDIENUNGSANLEITUNG FE-W REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support1-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Über die Kamera....23

Einrichten der Kamera 25

Montage der Kamera 27

Fehlersuche 32

Spezifikationen....53

Konformitätserklärung 34

Lieferumfang

MontagesockelKamera Netzadapter 1m Ethernet

-Kabel

Strom- Montage- verlängerungskabel lochschablone

Schnellstart-Leitfaden

Überwachungs- schild

Schrauben-pack

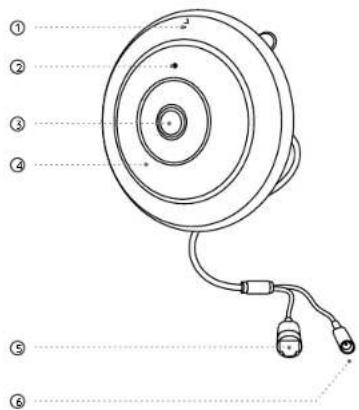

Über die Kamera

①Einbau-Mikrofon
② Tageslicht-Sensor
③ Objektiv
④IR-LEDs
⑤Ethernet-Port
⑥Strom-Port

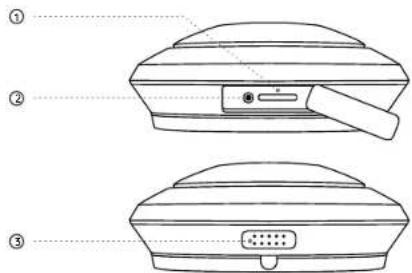

* Ziehen Sie die Gummlabdeckung ab, um den microSD-Kartenslot zu erreichen.

② Reset Button

^Zurück auf Werkseinstellungen: Reset-Taste mit einer Nadel etwa 5s drücken.

③ Lautsprecher

DeutschDeutsch23 24

Einrichten der Kamera

Einrichten der Kamera mit dem Smartphone

Schritt 1 Scannen Sie den QR-Code und Reolink App herunterladen.

HINWEIS: Wenn die Reolink App bereits vorhanden ist, überprüfen Sie bitte, ob sie die neueste ist; wenn nicht, aktualisieren Sie sie bitte.

Schritt 2 Schalten Sie die Kamera ein.

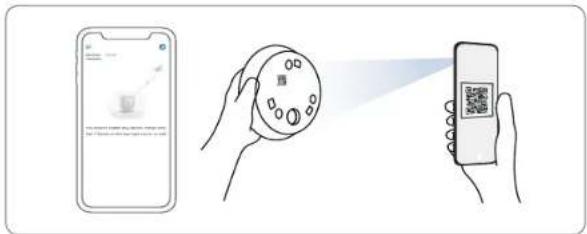

Schritt 3 Starten Sie die Reolink App. Klicken Sie auf die Schaltfläche " + " in der oberen rechten Ecke und scannen Sie den QR-Code auf der Kamera, um sie hinzuzufügen.

DeutschDeutsch25 26

Schritt 4 Folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

Einrichten der Kamera auf dem PC (optional)

Schritt 1 Loden Sie den Reolink Client herunter und installieren Sie ihn. Gehen Sie zu https://reolink.com > Support > App & Client

Schritt 2 Scholten Sie die Kamera ein.

Schritt 3 Starten Sie den Reolink Client. Klicken Sie auf die Schaltfläche " + " und geben Sie die UID-Nummer der Kamera ein, um sie hinzuzufügen.

Schrill 4 Folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

Montage der Kamera

Tipps für die Montage

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in einen schattigen Bereich, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Um eine optimale Bildqualität zu gewährleisten, sollten die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt

gleich sein.

• Um eine bessere Bildqualität zu erhalten, empfiehlt es sich, das Kuppelgehäuse von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass der Strom-Port nicht direkt mit Wasser oder Feuchtigkeit ausgesetzt ist und nicht durch Staub oder andere Elemente blockiert wird.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt gegen das Objektiv schlagen können.

Die Kamera an der Wand montieren

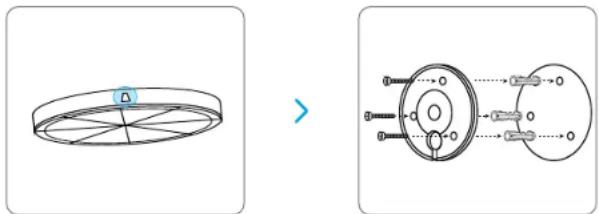

1. Bevor Sie die erforderlichen Löcher bohren, markieren Sie die Richtung des Schlosses auf dem Montagesockel. Achten Sie darauf, dass das Schloss nach oben zeigt, wie in der Abbildung dargestellt. Dies hilft Ihnen, den Montagesockel bei der Installation in der gleichen Richtung auszurichten.
2. Bohren Sie die Löcher entsprechend der Montagelochschoblone. Verwenden Sie bei Bedarf die in der Packung enthaltenen Dübel für Trockenbauwände. Befestigen Sie den Montagesockel mit Schrauben an der Wand, wobei die Kabelnut nach unten zeigen muss.
3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelnut am Montagesockel.

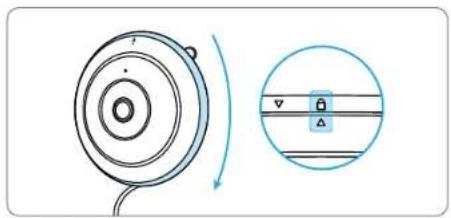

1. Bringen Sie die Kamera an dem Sockel an und drehen Sie sie im Uhrzeigersinn, um sie zu arretieren. Achten Sie darauf, dass der Ausrichtungspfeil auf der Kamera und das Schloss auf dem Sockel Übereinstimmen.

1. Wenn Sie die Kamera von dem Montagesockel abnehmen möchten, drücken Sie den Entriegelungsmechanismus und drehen Sie die Kamera gegen den Uhrzeigersinn.

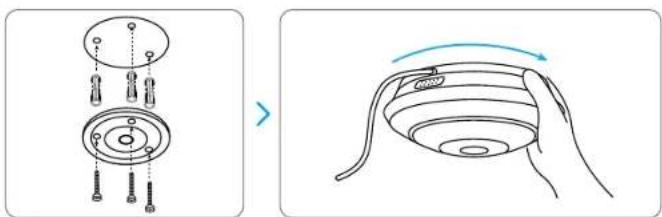

Die Kamera an der Decke montieren

1. Bohren Sie die Löcher gemäß der Montagelochschablone. Verwenden Sie bei Bedarf die in der Packung enthaltenen Trockenbau-Dübel.
2. Befestigen Sie den Montagesockel mit Schrauben an der Decke.
3. Führen Sie das Kabel der Fisheye-Kamera durch die Kabelnut am Montagesockel, und drehen Sie die Kamera im Uhrzeigersinn, um sie zu fixieren.

HINWEIS: Stecken Sie die drei Montagelöcher der Kamera in den Montagesockel.

DeutschDeutsch31 32

Fehlersuche

Infrarot-LEDs funktionieren nicht

Wenn die Infrarot-LEDs ihrer Kamera nicht mehr funktionieren, versuchen Sie bitte die folgende Lösungen:
- Aktivieren Sie die Infrarotlichter auf der Seite Geräteeinstellungen über die Reolink App/Client.
- Prüfen Sie, ob der Tag/Nacht-Modus aktiviert ist und richten Sie die automatische Infrarotbeleuchtung bei Nacht auf der Seite Live-Ansicht über die Reolink App/Client ein.
- Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
- Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Infrorotlichteinstellungen erneut.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support bei https://support.reolink.com/.

Upgrade der Firmware fehlgeschlagen

Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

- Überprüfen Sie die aktuelle Kamera-Firmware und stellen Sie fest, ob es sich um die neueste handelt.

- Vergewissern Sie sich, dass Sie die richtige Firmware vom Download Center herunterladen.

- Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk verbunden ist.

Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support bei https://support.reolink.com/.

Spezifikationen

Über Hardware

Nachtsicht: 8 Meter

Tag-/Nacht-Modus: Automatische Umschaltung

DeutschDeutsch33 34

Das Allgemeine

Betriebstemperatur: -10°C\~+55°C (14°F\~131°F)

Betriebsfeuchtigkeit: 10%-90%

Weitere Spezifikationen finden Sie bei https://reolink.com/.

Konformitätserklärung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU entspricht.

UKCA Konformitätserklärung

Reolink erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen von Radio Equipment Regulations 2017 und Electromagnetic Compatibility Regulations 2016 entspricht.

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einem anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper Installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät dort keine Störungen verursachen. (2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

ISED-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

HINwEIS: Der Betrieb von 5150-5250 MHz ist in Kanada nur für Innenbereiche erlaubt.

DeutschDeutsch37 38

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermelden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Garantie, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr erfahren: https://reolink.com/warranty-and-return/.

Datenschutz & AGB

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

WLAN Betriebsfrequenz

2412MHz --- 2462MHz (EIRP < 20 dBm)

5150MHz --- 5250MHz (EIRP < 23 dBm)

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler

Funknetze (WAS/RLANs) Innerhalb des Bandes 5150-5350 MHz für dieses

Gerät sind in allen Ländern der Europäischen Union auf den Innenraumbetrieb

beschränkt. (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/

NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Deutsch39
