MANUALE UTENTE FE-W REOLINK

Se avete bisogno di assistenza tecnica, visitate il nostro sito ufficiale di Centro Assistenza e contattate il team di supporto prima di restituire i prodotti, https://support.reolink.com.

Soporte técnico

Cosa c'è nella scatolo 62

Introduzione alla telecamera 63

Configurazione della telecamera....65

Montaggio la telecamera....67

Risoluzione dei problem 72

Specifiche tecniche 73

Notifica di conformità 74

Cosa c'è nella scatola

Base di montaggio Telecanellattatore Cavo Ethernet

da1m

Prolunga dell'alimentazione

Schema di montaggio

Guida rapida

Cartello di sorveglianza

Confezione di viti

Introduzione alla telecamera

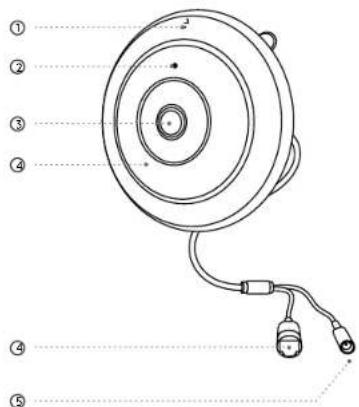

①Microfono incorporato
② Sensore di luce diurna
③Obiettivo
④Luci ad infrarossi
⑤ Porta Ethernet
⑥ Porta di alimentazione

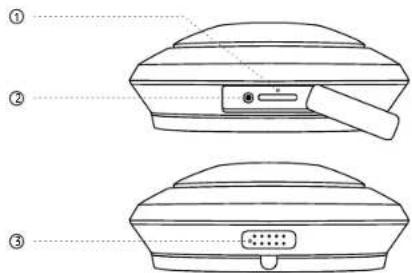

① Slot per scheda Micro SD
* Sollevare il coperchio di
gomma per accedere allo
slot dello scheda microSD
② Pulsante di reset
* Tenere premuto il pulsante
di reset per 5 secondi con
unò spillo per nipristmare impostazioni di fabbrica
③ Altoparlante

Italianoltaliano63 64

Configurazione della telecamera

Impostazione della telecamera sul telefono

Step 1 Eseguire la scansione per scaricare l'applicazione Reolink dall'App Store o da Google Play Store.

NOTA: Se l'App Reolink esiste già, verificare se è la più recente; in caso contrario, aggiornarlo.

Step 2 Accendere la telecamera.

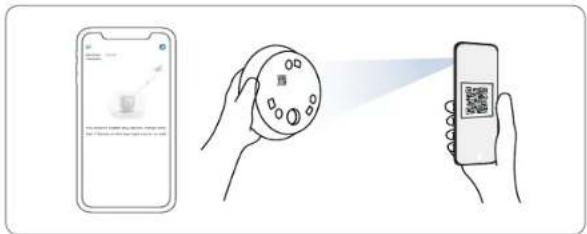

Step 3 Avviare l'App Reolink. Fare clic sul pulsante " + " nell'angolo in alto a destra e scansionare il codice QR della telecamera per oggiungerla.

ItalianoItaliano65 66

Step 4 Seguire le istruzioni sullo schermo per completare la configurazione iniziale.

Impostazione della telecamera sul PC (fcoltativo)

Step 1 Scaricare e installare il client Reolink. Accedere a https://reolink.com > Supporto > App e client

Step 2 Avviare la telecamera.

Step 3 Avviare il client Reolink. Cliccare il tasto “+” e inserire il numero UID della telecamera per aggiungerla.

Step 4 Seguire le istruzioni sullo schermo per completare la configurazione iniziale.

Montaggio la telecamera

Consigli per l'installazione

• Non rivolgere la telecamera verso fonti di luce.
- Non puntare la telecamera verso una finestra di vetro. In caso contrario, lo qualità dell'immagine potrebbe risultare scadente
- a causa dell'abbagliamento della finestra da parte di LED a infrarossi, luci ambientali o luci di stato.
- Non posizionare la telecamera in un'area ombreggiata e puntarla verso un'area ben illuminata. In caso contrario, la qualità delle immagini potrebbe risultare scodente. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione della telecamera e dell'oggetto da catturare devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglia di pulire di tanto in tanto l'obiettivo con un panno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente esposte all'acqua o all'umidità e che non siano bloccate da sporcizia o altri elementi.
- Non installare la telecamera in luoghi in cui pioggia e neve possano colpire direttamente l'obiettivo.

Montaggio della telecamera a parete

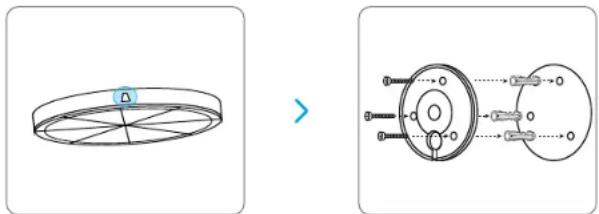

1. Prima di praticare i fori necessari, segnare la direzione della serratura stampata sulla base di montaggio. Assicurarsi che la serratura sia rivolta verso l'alto, come mostrato nella figura. Questo vi aiuterà ad allineare la base di montaggio con lo stesso orientamento al momento dell'installazione.
2. Eseguire i fori secondo la dima dei fori di montaggio. Se necessario, utilizzare le viti per cartongesso incluse nella confezione. Utilizzare le viti per fissare la base di montaggio alla parete con la scanalatura del cavo rivolta verso il basso.
3. Far passare il cavo della telecamera fisheye attraverso la scanalatura del cavo sulla base di montaggio.

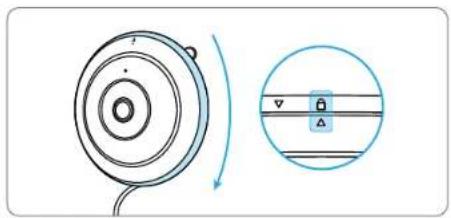

1. Collegare la telecamera alla base e ruatarla in sensò orario per bloccarla in posizione. Assicurarsi che la freccia di orientamento sulla telecamera e il blocco sulla base siano allineati.

1. Se si desidera rimuovere la telecamera dalla base di montaggio, premere il meccanismo di rilascio e ruotare la telecamera in senso antiorario.

Montaggio della telecamera a soffitto

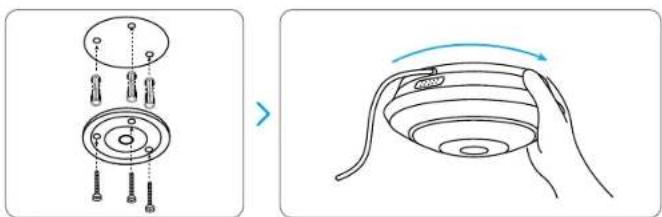

1. Eseguire i fori secondo la sagoma dei fori di montaggio. Se necessario, utilizzare i tosselli per cartongesso inclusi nella confezione.

2. Fissare la base di montaggio al soffitto con le viti.

3. Far passare il cavo della telecamera fisheye attraverso la sconalatura del cavo sulla base di montaggio e ruotare la telecamera in senso orario per bloccarla in posizione.

NOTA: Inserire i tre fori di montaggio della telecamera nella base di montaggio.

Italianoltaliano71 72

Risoluzione dei problem

I LED a infrarossi smettono di funzionare

Se i LED a infrarossi della telecamera smellono di funzionare, provare le seguenti soluzioni:

• Abilitare le luci a infrarossi nella pagina Impostazioni del dispositivo tramite l'App/Client Reolink.
• Controllare se la modalità Giorno/Notte è abilitata e impostare le luci infrarosse automatiche di notte nella pagina Live View tramite Reolink App/Client.
• Aggiornare il firmware della telecamera alla versione più recente.
• Ripristinare le impostazioni di fabbrica della telecamera e verificare nuovamente le impostazioni della luce a infrarossi.

Se non funzionano, contattare l'assistenza Reolink https://support.reolink.com/.

Impossibile aggiornare il firmware

Se non si riesce ad aggiornare il firmware della telecamera, provare le seguenti soluzioni:

• Controllare il firmware attuale della fotocamera e vedere se è il più recente.
• Assicurarsi di aver scaricato il firmware corretto dal Centro download.
• Assicurarsi che il PC sia collegato a una rete stabile.

Se non funzionano, contattare l'assistenza Reolink https://support.reolink.com/.

Specifiche tecniche

Caratteristiche hardware

Visione notturna: 8 metri

Modalità giorno/notte: Commutazione automatica

ItalianoItaliano73 74

Caratteristiche generali

Temperatura di funzionamento: da -10°C a 55°C (da 14°F a 131°F) Umidità di funzionamento: dal 10% al 90%.

Per ulteriori specifiche, visitate il sito https://reolink.com/.

Notifica di conformità

Dichiarazione di conformità CE

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE e della Direttiva 2014/30/UE.

Dichiarazione di conformità UKCA

Reolink dichiara che questo prodotto è conforme alle normative sulle apparecchiature radio 2017 e alle normative sulla compatibilità elettromagnetica 2016.

Dichiarazioni di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

NOTA: questo dispositivo è stato testato e trovato conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale. Questo dispositivo genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo dispositivo causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il dispositivo, l'utente è invitato a provare a correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

ItalianoItaliano75 76

- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Attenzione: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorizzazione dell'utente a utilizzare il dispositivo.

Dichiarazione FCC sull'esposizione alle radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

Dichiarazioni di conformità ISED

Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza conformi agli RSS esenti da licenza del Canada per l'innovazione, la scienza e lo sviluppo economico. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Questo dispositivo non può causare interferenze.
(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che potrebbero causare un funzionamento indesiderato del dispositivo.

Dichiarazione ISED sull'esposizione alle radiazioni

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni RSS-102 stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distanza minima di 20 cm tra il radiatore e il corpo.

NOTA: Il funzionamento di 5150-5250 MHz è limitato all'uso in interni solo in Canada.

ItalianoItaliano77 78

Smaltimento corretto di questo prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per evitore possibili danni all'ambiente o alla salute umano derivanti dello smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possono prendere questo prodotto per il riciclaggio sicuro per l'ambiente.

Garanzia limitata

Questo prodotto viene fornito con una garanzia limitato di 2 anni valida solo se acquistato da Reolink Official Store o da un rivenditore autorizzato Reolink. Ulteriori informazioni: https://reolink.com/warranty-and-return/.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione dei Termini di servizio e dell'Informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.

Frequenza operativa WiFi

2412MHz --- 2462MHz (EIRP < 20 dBm)

5150MHz --- 5250MHz ( EIRP < 23 dBm )

Le funzioni dei sistemi di accesso wireless, incluse le reti radio locali (WAS/

RLAN) all'interno della banda 5150-5350 MHz per questo dispositivo, sono

limitate all'uso in ambienti interni in tutti i paesi dell'Unione Europea (BE/BG/
