BEDIENUNGSANLEITUNG SOLIX MI80 Anker

DE	01-04
WARNUNG	01
Inbetriebnahme	01
Anleitung zu den LED-Anzeigen	04
Spezifikationen	04
Hinweis	05
Garantie und Kundendienst	05

Wenn Sie den Anker SOLIX MI80 Mikro-Wechselrichter (800W BLE) (A5143) erhalten haben, führen Sie bitte die folgenden Schritte aus. Die Bilder dienen nur als Referenz. Ihr Artikel kann etwas anders aussehen als auf dem Bild. Bitte beziehen Sie sich auf den tatsächlich erhaltenen Artikel. Maximale Ausgangsleistung standardmäßig auf 600W begrenzt.

WARNUNG

• Nach Abschluss aller Installationsvorgänge überprüfen Sie bitte die Verbindung des Steckers vom Wechselrichter zum Schuko-Kabel und stellen Sie sicher, dass der Stecker korrekt montiert ist.
• Bitte beachten Sie, dass es nur eine korrekte Position für den Stecker glist. In der Mitte des Steckers befinden sich zwei Schlitz, ein größer Schlitz A und ein kleiner Schlitz B sowie einen Vorsprung C. Die richtige Art, ihn einzuführen, besteht darin, den größeren Schlitz A mit dem Vorsprung C auszurichten. Unten sehen Sie ein Foto des Steckers.

- Eine falsche Handhabung kann dazu führen, dass der Stecker nicht ausgerichtet werden kann, um sicher zu sitzen. Bitte versuchen Sie as erneut, um sicherzustellen, dass der größere Schlitz A der Ausbuchung C entspricht.

- Wenn Sie den Stecker ausrichten, vorsichtig einstecken und drehen, werden Sie feststellen, dass die beiden Stecker perfekt

- Wenn ein Kurzschluss durch falsche Bedienung verursacht wird, trennen Sie bitte sofort die Stromversorgung und kontaktieren Sie unser Kundenservicieteam für den Austausch des Produkts. Wir entschuldigen uns für eventuelle Unannehmlichkeiten.

Inbetriebnahme

1. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.

HInwels:

1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpane installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit Strom versorgen kann.

1. Schalten Sie Bluetooth auf Ihrem Telefon ein.
2. Laden Sie die App herunter und befolgen Sie die Anweisungen in der App, um die Konfiguration des Mikrowechselrichters und den Anschluss des Schuko-Kabels abzuschließen, können Sie den Mikrowechselrichter über das Schuko-Kabel an Ihr Hausnetz anschließen.

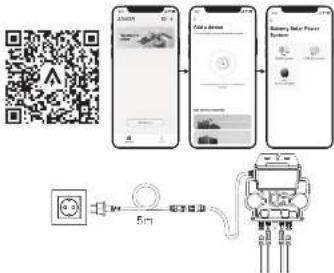

Auto-Modus:

(1) Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen alliziellen App-Stores nach „Anker“, um die App herunterzuladen.
② Melden Sie sich bei Ihrem Arker-Konta an.
③ Tppen Sie auf Geräte hinzufügen/+ > M180 Mikrowechselrichter (BLE)
① Wählen Sie das WLAN Ihres Hauses aus geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
(5) Wenn Sie auf die Seite „Keine Geräte gefunden“ weitergeleitet werden, drucken Sie die Schaltfläche „Wiederholen“ und wiederholen Sie dann Schritt 4
(5) Wenn Sie auf die Seite „Erfolgreich hinzugefüg“ weitergeleitet werden ist die Konfiguration abgeschlossen. Auf dieser Seite können Sie auch den Gerätenamen Endern.


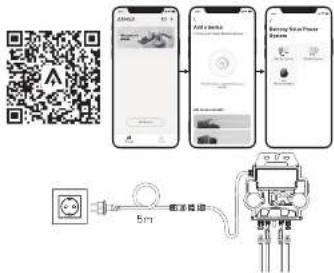

Manueller Modus:

(1) Scannen Sie den QR-Code oder suchen Sie im App Store, bei Google Play oder in anderen offiziellen App-Stores nach „Anker“, um die App herunterzuladen.
② Malden Sie sich bei Ihrem Arker-Konto an.
③ Tppen Sie auf Geräte hinzufügen/+ > Balkon-Solaranlage > MI80 Mikrowechselrichter (BLE).
④ Folgen Sie den Anweisungen in der App und Tippen Sie auf Das Gerät wurde zurückgesetzt.
(5) Wählen Sie das WLAN Ihres Hauses aus geben Sie das Passwort ein und klicken Sie dann auf die Schaltfläche „Weiter“. Sie werden zur Scan-Seite weitergeleitet. Warten Sie einen Moment.
⑥ Wenn Sie auf die Seite „Keine Geräte gefunden“ weitergeleitet werden, drucken Sie die Schaltfläche „Wiederholen“ und wiederholen Sie dann Schritt 4
(5) Wenn Sie auf die Seite „Erfolgreich hinzugezug.“ weitergeleitet werden ist die Konfiguration abgeschlossen. Auf dieser Seite können Sie auch den Gerätenamen ändern.

1. Zum Schutz Ihrer Privatsphäre und Sicherheit schaltet der Mikrowechselrichter Bluetooth automatisch ab, sobald die Inbetriebnahme abgeschlossen ist. Sie können das Bluetooth des Mikrowechselrichters wieder einschalten, indem Sie die Gleichstromleitungen abziehen und wieder anschließen. Befolgen Sie die oben genannten Schritte, um die Inbetriebnahme innerhalb von 15 Minuten abzuschließen.

Anleitung zu den LED-Anzeigen

Wenn eine ausreichende Gleichspannung vom Modul angalegt wird, wird der Mikrowechselrichter mit Strom versorgt und die LED beginnt zu blinken.

LED-Anzeige Beschreibung Vorgehensweise
Blinkt zehmmal kurz grün	Wenn der Mikrowechselrichter zum ersten Mal mit Gleichstrom versorgt wird, ist der Start erfolgelt.	Folgen Sie den Anweisungen, um mit der Konfiguration zu beginnen.
Blinkt alte 6 Sekunden grün	Es wird Strom produziert.	Das System funktioniert.
Blinkt alte 6 Sekunden rot	Der Mikrowechselrichter befindet sich im Schutzstatus oder ist vom Netz getrennt.	Prüfen Sie, ob der AC-Fingang des Mikrowechselrichters normal ist.Wenn dies der Fall ist, vergewissem Sie sich, dass der Mikrowechselrichter mit dem Netzwerk verbunden ist, und wenden Sie sich an den Anker-Support.
Dauerhaft rot	Faher des Erfolungsfeher-Schutzschalters (3FDI) in der PV-Anlage wird erkannt.	Prüfen Sie, ob der DC-Eingang des Mikrowechselrichters fäschlichenweise geendet ist, oder wenden Sie sich an den Anker-Support.

Spezifikationen

(1) Der Nennspannungs-/Frequenzbereich kann über den Nennwert hinaus erweitert werden, wenn dies vom Energieversorger gefordert wird.
(2) Der Mikrowechselrichter kann in den Leistungsabfallmodus übergehen, wenn in der Installationsumgebung eine schlechte Betüfung und Warmeabgabe auftritt.
Mikrowechselrichter

	Modell	A5143
Eingangsdaten (DC)	Empfohlener PV-Solarmodul-Leistungsbereich [SIC]	300 Wt-730 Wp+
	Spitzenleistung Nachführspannung 28 V-40 V
	Beizobespannungsbereich 16 V-60 V
	Maximale Eingangsspannung 60 V
	Maximaler Eingangsstrom 20 A x 2
	Isc PV 25 A x 2
Ausgangsdaten (AC)	Max. Dauchrausgangschnittung 799 VA
	Nerrausgangspannung/Bereich 11, 230 V/184-250 V
	Nerrausgangsdrom 3,5 A
	Nerrausgangsfrequenz/Bereich (1) 50 -12/47,5 Hz-5,5 Hz
	Leistungskartor	£99
Effizienz	Höchste Effizienz	97,30%
	Nom meller MFFT-Wirkungsgrad	95,50%
	Nachbladnerwerbrouch	70 mW
Mechanische Daten	Umgebungstemperaturbereich bei Betrieb (2) -40°C bis 65°C
	Temperaturbereich bei Lagerung -40°C bis 85°C
	Abmessungen: B × H × Ti 263 mm × 218 mm × 36,5 mm
	Bewicht 2,8 kg
	DC-Steckeryyp Stäubli MC4 PV-AJDP4-52&ACSP4-52
	Kurzung Natürliche Konvektion, keine Lütter
	Umweltbeworlung des Gestäuser IP67
AC-Verlängerungskabel (optional)	Kabeigroße 1,5 mm2
	Kabeilänge 5 m (Standard)
	Stackerlyo Schuko
Funktionen	Kommunikation (Wechselrichter zu ICU Integriertes WLAN und Bluetooth
	Isolierungsdesign Hochfrequenzstransformatoren, galvanisch getrennt
	Energie management	Energiemanagement Analyse System (EMA)
Konformitäten	Sicherheit und Netzkonformität	EN 62109-1-7-2;EN 60349-1;DIN V VDE V 0126-1-1;VFRUTE C15-712-1;CEI 0-21;UKE 217032;VDE-AII-N-4105

Hinweis

CE RED Konformitätserklärung (für Mikrowechselrichter)

Dieses Produkt erfüllt die Anforderungen der Europäischen Gemeinschaft an Funkstörungen. Hiermit erklärt: Anker Innovations Limited, dass das Funkgerät mit der Richtlinie 2014/53/EU übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Website verfügbar. https://www.anker.com

Max. Bluetooth-Ausgangsleistung: 18,18 dBm (für EU)

Bluetooth-Frequenzbereich: 2,4 G-Band (2,402 GHz-2,480 GHz)

Max. WLAN-Ausgangsleistung: 19,86 dBm (für EU)

WLAN-Frequenzbereich: 2,4 G-Band (2,412 GHz-2,472 GHz)

Dieses Symbol bedeutet, dass das Produkt nicht als Hausmüll entsorgt werden darf. Stattdessen ist es an der jeweiligen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abzugeben.

Garantie und Kundendienst

10 Jahre beschränkte Garantie für Anker SOLIX M180 Mikro-Wechselrichter (800W BLE)

Technischer Support für die Produktlebensdauer

[e-mail]

(DE) [phone]
