MANUALE UTENTE SOLIX MI80 Anker

IT	21-25
ATTENZIONE	22
Messa in servizio	22
Guida al LED	24
Specifiche	24
Avviso	25
Garanzia e assistenza clienti	25

Se si è in possesso del microinverter Microinverter Anker SOLIX MI80 (800W BLE) (A5143), seguire i passaggi sotto riportati.

Le immagini fungono unicamente da riferimento. L'articolo effettivo potrebbe apparire leggermente diverso da quello illustrato nell'immagine. Fare riferimento all'articolo effettivo in proprio possesso.

Potenza massima di uscita limitata a 600W come predefinito.

ATTENZIONE

• Dopo aver completato tutti i passaggi di installazione, controllare la connessione della spina dall'inverter al cavo Schuko e assicurarsi che la spina sia montata correttamente.
• Si prega di notare che c'è solo una posizione corretta per la spina. Il centro della spina ha due fessure, una fessura A più grande e una fessura B più piccola, oltre a una sporgenza C. Il modo corretto per inserir a è allineare la fessura più grande A con la sporgenza C. Di seguito è riportata una foto della spina.

- Un operazione non corretta può comportare l'incapacità di allineare e serrare la spina. Si prega di riprovare per assicurarsi che lo slot più grande A corrisponda alla sporgenza C.

• Quando alinei la spine e la insensco con attenzione e la ruolo, vedrai che le due spine si adattano perfettamente.
• Se un cortoc recuito è causato da un'operazione non corretta, si prega ci disconnettere immediatamente l'alimentazione e contattare il nostro personale del servizio clienti per la sostituzione del prodotto. Ci susamo per eventuali inconvenienti causati.

Messa in servizio

1. Collegare il pannello solare e il microinverter alle prolunghe del pannello solare.

Nota:

1. Prima di esegu re questo passaggio, assicurarsi che siano stati installati due pannell salari.
2. Questo passaggio deve essere eseguito con luce solare sufficiente affinché il pannello solare formisca energia al microinverter.

1.50m

1. Attivare il Bluetooth sul telefono.
2. Scaricare l'app e seguire le istruzioni fornite nell'app per completare la configurazione del microinverter e collegare il cavo Schuko, è possibile collegare il microinverter alla rete domestica tramite il cavo Schuko.

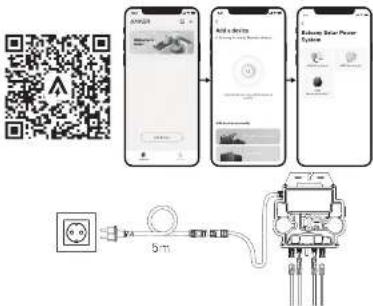

Modalità automatica:

(1) Eseguire la scansione del codice QR o cercare "Anker" su App Store, Google Play o altri store di app ufficiali per "scaricare Lapa" (2) Registrarsi accedere all'account Anker.
③ Toccare Aggiungi dispositivi/+ > Microinverter M160 (BLE).
(6) Selezionare: I Wi-Fi dela propria abitazione, inserire la password, quindi fare che sul pulsante Avanti. Verrà visualizzata la pagina Scansione. Attendere.
(5) Se si viene reindirizzati alla pagina Nessun dispositivo trovato, premere il pulsante Ricova cra, quindi ricetere il passaggio 4.
⑤ Se si viene reindirizzati alla pagina Aggiunta completata correttamente la configurazione è stata completata. In questa pagina è anche possibile modificare il nome del dispositivo.


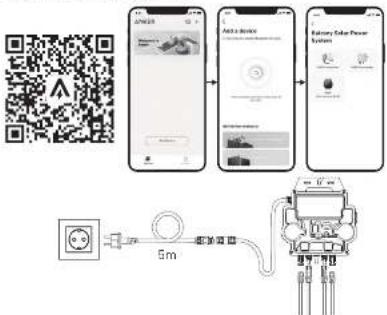

Modalità manuale:

① Eseguire la scansione del codice QR o cercare "Anker" su App Store, Google Play o altri store di app ufficiali per scaricare l'ape. ② Registrarsi/accedere all'account Anker.
① Toccare Aggiu-gi dispositivi/+ > Impianto a energia solare da balcone > Microinverter M100 IBLEI.
④ Seguire le istruzioni nell'app e toccare il dispositivo è stato nonstinato.
⑤ Se exizionare | Wi-Fi del a propria abitazione, inserire la password, quindi fare ci o sul pulsante Avanti. Verrà visualizzata la pagina Scarsions. Attendere.
③ Se si viene reindirizzati alla pagina Nessun dispositivo trovato, premere il pulsante Ricova ora, quindi ripetere il passaggio 4. ④ Se si viene reindirizzati alla pagina Aggiunta completata correttamente, la configurazione è stata completata. In questa pagina è anche possibile modificare il nome del dispositivo.

1. Per le proprie privacy e sicurezza, il microinverter disattiverà automaticamente il Bluetooth al termine della messa in servizio. È possibile riattivare il Bluetooth del microinverter scollegando e ricollegando i cavi CC. Seguire i passaggi precedenti per completare la messa in servizio entro 15 minuti.

Guida ai LED

Quando viene applicata una tensione CC sufficiente dal modulo, il microinverter verrà alimentato e il LED inizierà a lampeggiare

Indicatore LED Descrizione Procedura
Lampeggia velocamente in verde per diei volte	L'alimentazione CC viene applicata prima al microinverter. L'avvio ha esto positivo.	Soguire le istruzioni per avviare la configurazione.
Lampeggia in verde ogni 5 secondi	Produzione di energia. Limpianno funziona
Lampeggia in rosso ogni 3 secondi	Il microinverter è in stato di protezione o discommesso dalla reta.	Controllare se l'ingresso CA del micro inverter è normale. In tal caso, accertarsi che il microinverter sia connesso alla rata è contattare l'assistenza Anker.
Rosso fisso	È stato rilevato un amore dal Ground Fault Detector: Interruaster IGFDO nel sistema FV.	Verificare se l'ingresso CC del microinverter è erroneamenti collogasto a terra o contattare l'assistenza Anker.

Specifiche

(1) L'intervallo di tensione/frequenza nom tale può essere esteso oltre il valore nominale se rich esto da l'azienda. (2) Il microinverter può entrare in modalità di riduzione dell alimentazione in caso di scarsa ventilazione e disa pazione del coloro nell'ambiente di installazione.
Microinverter

	Modello	A5143
Dati in ingresso (CC)	Intervalio consigliato per la potenza del modulo PV (STC)	300 Wp=730 Wp+
	Tensione di monitoraggio della potenza di picco 28 V=65 V
	Intervalio tensione di esercizio 16 V-60 V
	Tensione massima in ingresso 60 V
	Controllo massima in ingresso 20 A × 2
	Isc PV 25 A × 2
Dati in uscita (CA)	Potenza di uscita continua massima 799 VA
	Intervalio/tensione in uscita nominale 111 232 V/186×263 V
	Corrente nominale in uscita 3,5 A
	Intervalio/frequenza in uscita nominale 111	63 Hz/47,5 Hz-51,5 Hz
	Fattore di potenza	0,99
Efficienza	Efficienza di picca	97,32%
	Efficienza MPPTI nominale	99,52%
	Consumo energetico notturno	20 mW
Dati meccanici	Intervalio di temperatura ambiente di esercizio 121	Da =40 °C a 65 °C
	Intervalio di temperatura di conservazione	Da =40 °C a 85 °C
	Dimensioni (L × A × P)	265 mm × 218 mm × 36,5 mm
	Peso	2,8 kg
	Tipo di connettore CC	Sibaulti MC4 PV=ADSP4=52&ADSP4=52
	Raffreddamento	Convezione naturale - Senze ventole
	Classificazione ambientale dalla scocca	IP67
Prolunga CA (opzionale)	Dimensione cavo 1,5 mm2
	Lunghezza del cavo 6 m (predenitali)
	Tipoli di saline Schucke
Caratteristiche	Comunicazione da investora a SCUI Wi-Fi: Blue wireless integrali
	Design isolamento Trasformatori ad alta frequenza, social galvanicamente
	Gestione dell'energia Sistema di analisi della gestione dell'energia /EMAI.
Conformità	Conformita per la sicurezza e la reta	EN A0109-1-7;EN SCS49-1:DIN V VDEV 0126-1-1; VFR UTEC10-312-1;CEI 0-21;UNF 217032;VDE-AR-N-4105

Avviso

Dichiarazione di conformità CE RED (per microinverter)

Questo prodotto è conforme si requisiti della Comunità europea relativi alle interferenze radio. Con la presente, Anker Innovations Limited e chiara che l'apparosciniatura radio è conforme alla normativa 2014/53/EU. Il testo completo della Dichiarazione di Conformità UE è disponibile sul seguente sito Web: https://www.anker.com

Polenza massima in uscita Bluetooth: 18,18 dBm (per UE)

Gamma di frecuenza Bluetooth: banda 2.4 G (2,402 GHz - 2,480 GHz)

Potenza massima in usc ta W-Fi 19,56 dBm (per UF)

Banda di frequenza Wi-Fi: banda 2,4 G (2,412 GHz - 2,472 GHz)

Questa simbolo indica che il presente prodotto non deve essere trattato come rifiuto domestico. Sovrà invece essere consegnato al punto di raccolta applicabile per il riciclaggio di apparecchiature elettriche ed elettroniche.

Garanzia e assistenza clienti

10 anni di garanzia limitata per il microinverter Microinverter Anker SOLIX M180 (800W BLE) (A5143)

Supporto tecnico per l'intero ciclo di vita

Email: [e-mail]

Contallaci From the WhatsApp

Scansiona questo codice per avviare una chat WhatsApp con l'Assistenza tecnica Anker
