BEDIENUNGSANLEITUNG ShredMATIC SM 300 Dahle
de Gebrauchsanleitung
ACHTUNG!
Lesen Sie VOR Inbetriebnahme des Aktenvernichters die Gebrauchsanleitung und Sicherheitshinweise aufmerksam durch. Die Hinweise müssen angewendet werden! Bewahren Sie die Gebrauchsanleitung für den späteren Gebrauch auf.
Inhaltsverzeichnis
1 Wichtige Informationen ....4
1.1 Bestimmungsgemäße Verwendung, Gewährleistung 4
1.2 Sicherheitshinweise ....5
1.3 Piktogrammlegende....5
1.4 Lieferumfang 88
1.5 Technische Daten 88
2 Bedienung....89
2.2 Gerät an das Stromnetz anschließen .....89
2.3 Gerät einschalten 89
2.4 Papiervernichtung 90
2.10 Dauervorlauf 92
2.11 Verriegelung 93
2.14 CD/DVD-, Kartenvernichtung....94
3 Wartung/Störungsbeseitigung 96
3.1 Schnittgut entleeren 96
3.3 Behälter/Deckel offen....96
3.4 Überhitzung....97
3.6 Papierstau manueller Einzug....97
3.8 Papierstau automatischer Einzug....98
3.11 Papierstau verriegelter automatischer Einzug....99
3.14 Notentriegelung ohne Schlüssel 100
1.1 Bestimmungsgemäße Verwendung, Gewährleistung
Der Aktenvernichter ist zum Vernichten von Papier bestimmt.
Je nach Modellvariante kann außerdem eine geringe Menge folgender Materialien vernichtet werden:
- CDs/DVDs, Scheck- und Kreditkarten (siehe Technische Daten).
- die in Papierdokumenten, in anwendungsüblichem Umfang, vorhandenen Heft- und Büroklammern (Ausnahme: Geräte der Sicherheitsstufe P6 und P7).
Das Gerät verfügt über einen automatischen Einzug für Blattstapel, die aus nicht gefalteten Einzelblättern (max. 100g/m²) bestehen. Geklammertes Papier, sowohl mit Büro, als auch mit Heftklammern, kann im Regelfall mit verarbeitet werden. Voraussetzung hierfür ist die Anordnung der Klammern an der hinteren Seite des Papierfachs (dem Anwender abgewandt).
Um die Lebensdauer des Gerätes zu verlängern, wird jedoch empfohlen, Büro-/Heftklammern vor dem Vernichten zu entfernen. In Einzelfällen, abhängig von Menge und Position der Klammern sowie dem Umfang des geklammerten Blattstapels kann es zum Fehleinzug und damit zur Unterbrechung des Vernichtungsvorgangs kommen.
Verschleiß, Schäden durch unsachgemäßen Gebrauch, sowie Eingriffe von dritter Stelle, fallen weder unter die Gewährleistung noch unter die Garantie.
Der Aktenvernichter ist für den Betrieb im privaten Bereich und normaler Büroumgebung konzipiert.
Bzgl. der unter technische Daten angegebenen Blattleistung gelten folgende Rahmenbedingungen:
Maximale Anzahl von Blättern, die in einem Durchgang unter folgenden Bedingungen geschnitten werden: Neue ggfs. geölte Schneidwalzen, kalter Motor, Stromversorgung mit Nennspannung und Nennfrequenz (230 V/50 Hz; 120 V/60 Hz).
Abweichungen können zu einer geringeren Blattleistung und zu erhöhten Laufgeräuschen führen.
Die Blätter werden mittig und längs unter 90° zugeführt. Je nach Papiereigenschaften und Zuführung kann die Blattleistung ebenfalls variieren.
1.2 Sicherheitshinweise
- Überprüfen Sie, dass die Spannung und Netzfrequenz Ihres Stromnetzes mit den Angaben auf dem Typenschild übereinstimmen.
- Das Gerät nicht in der Nähe einer Wärmequelle aufstellen!
- Das Gerät nur stehend lagern, transportieren und betreiben!
- Am Gerät nur Flüssigkeiten und Gase verwenden, welche den DAHLE-Richtlinien entsprechen!
- Das Gerät darf nicht geöffnet werden! Gefahr eines elektrischen Schlags!
- Das Gerät nur in geschlossenen Räumen, bei 10 °C bis 25 °C (50 °F bis 77 °F) und einer nichtkondensierenden Luftfeuchtigkeit von 15 % bis 95 % betreiben!
- Die Kurzschlusssicherheit der Gebäudeinstallation ist sicherzustellen: max. 16 A (US max. 20 A).
- Das Gerät nicht im Leerlauf betreiben!
- Das Gerät ist nicht zur Benutzung von Personen bestimmt (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähig keiten oder mangelnder Erfahrung und Wissen, es sei denn, sie arbeiten unter Aufsicht oder erhalten eine ausführliche Anleitung zur Benutzung des Gerätes von einer Person die für die Sicherheit verantwortlich ist.
Entsorgen Sie den Aktenvernichter fach- und umweltgerecht bei einer autorisierten Sammelstelle. Geben Sie keine Teile des Aktenvernichters oder der Verpackung in den Hausmüll.
1.3 Piktogrammlegende
Wichtige Information
Gebrauchsanleitung/ Sicherheitshinweise lesen.
ACHTUNG
VORSICHT, Gefahr eines elektrischen Schlags.
ACHTUNG, bewegende Teile Diese Einrichtung ist nicht für die Benutzung durch Kinder vorgesehen, Berührung der Einführungsöffnung mit den Händen, der Kleidung oder den Haaren vermeiden. Stecker ziehen, wenn die Einrichtung längere Zeit nicht benutzt wird.
ACHTUNG, scharfe Kanten. Nicht berühren.
Nicht in der Nähe von ätzenden Stoffen verwen- den.
Das Gerät standsicher auf dem Boden und mit 100 mm Abstand zur Wand aufstellen, Stauwärme vermeiden, Feststellbremsen betätigen (Typenabhängig).
Nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen verwenden.
Automatischer Anlauf
Nicht der Nässe aussetzen
Dieser Aktenvernichter ist nicht zur Benutzung durch Kinder bestimmt (das Produkt ist kein Spielzeug).
Berühren Sie die Papier- zuführung nicht mit den Händen.
Berühren Sie die Papier- zuführung nicht mit Klei- dungsstücken!
Berühren Sie die Papier- zuführung nicht mit den Haaren!
Halten Sie Spraydosen fern!
Büro- und Heftklammern vor dem Vernichtungsvorgang entfernen!
Keine Disketten einführen!
Beim Vernichten von CD/DVD ist eine Schutzbrille zu tragen!
Vor Wartungsarbeiten den Aktenvernichter von der Stromversorgung trennen!
Technische Daten - Technische Änderungen vorbehalten!
Betriebslautstärke im Leerlauf
Einzugsgeschwindigkeit
Papier-Partikelschnitt
CD/DVD-Partikelschnitt
Karten-Partikelschnitt
Gewicht
Netzstecker dient als Trennvorrichtung der Stromversorgung.
Die schutzgeerdete Netzsteckdose muß jederzeit leicht zugänglich sein!
Bedienung
Aktenvernichter in Bereitschaft
Aktenvernichter in Betrieb
Automatische Abschaltung!
Bei längerem Betrieb und/oder Überlastung schaltet der Aktenvernichter automatisch zum Abkühlen ab.
Wartungshinweise / Störungsbeseitigung
Behälter voll
Mögliche Störungen
automatische Abschaltung bei offenem Gehäuse
Motorblockade / Überhitzung
en Instructions
IMPORTANT!
VOORZICHTIG, scherpe randen
| 35314 | 4x15 / 3/19x9/16 P-4/F-1/O-3/T-4/E-3 12-14 18,5 / 40 2,5 / 8,2 ≤54 dB(A) | |||||
| 35322 | 2x15 / 1/13x9/16 | P-5/F-2/T-5/E-4 | 9-11 | 19,5 / 43 | 2,5 / 8,2 | ≤54 dB(A) |


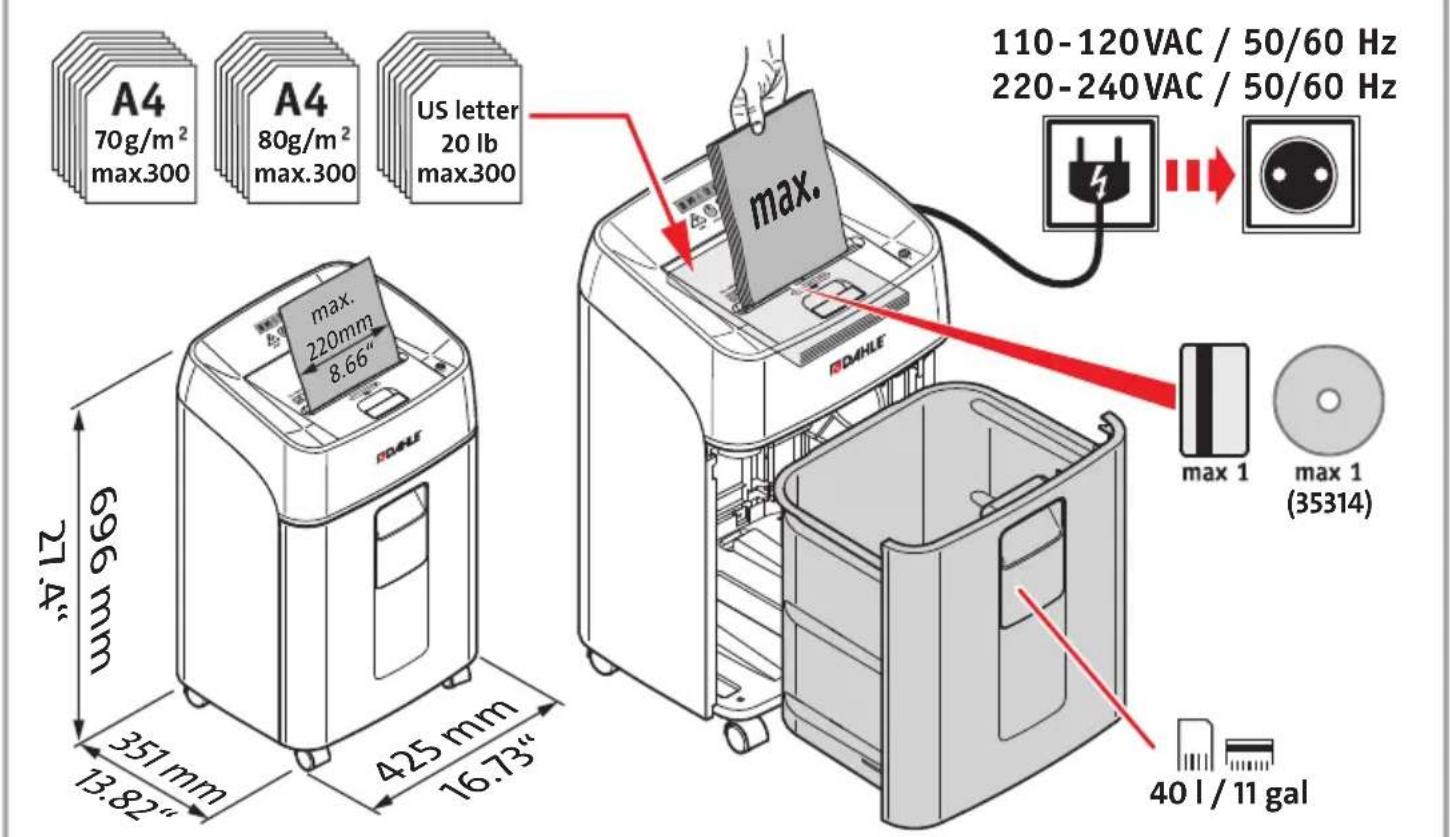

A4 70g/m² max.300 A4 80g/m² max.300 US letter 20 lb max.300 max. 110-120VAC / 50/60 Hz 220-240VAC / 50/60 Hz max. max.1 max 1 (35314) 40 l / 11 gal max.220mm 8.66" max. 696 mm 351 mm 13.82" 425 mm 16.73"


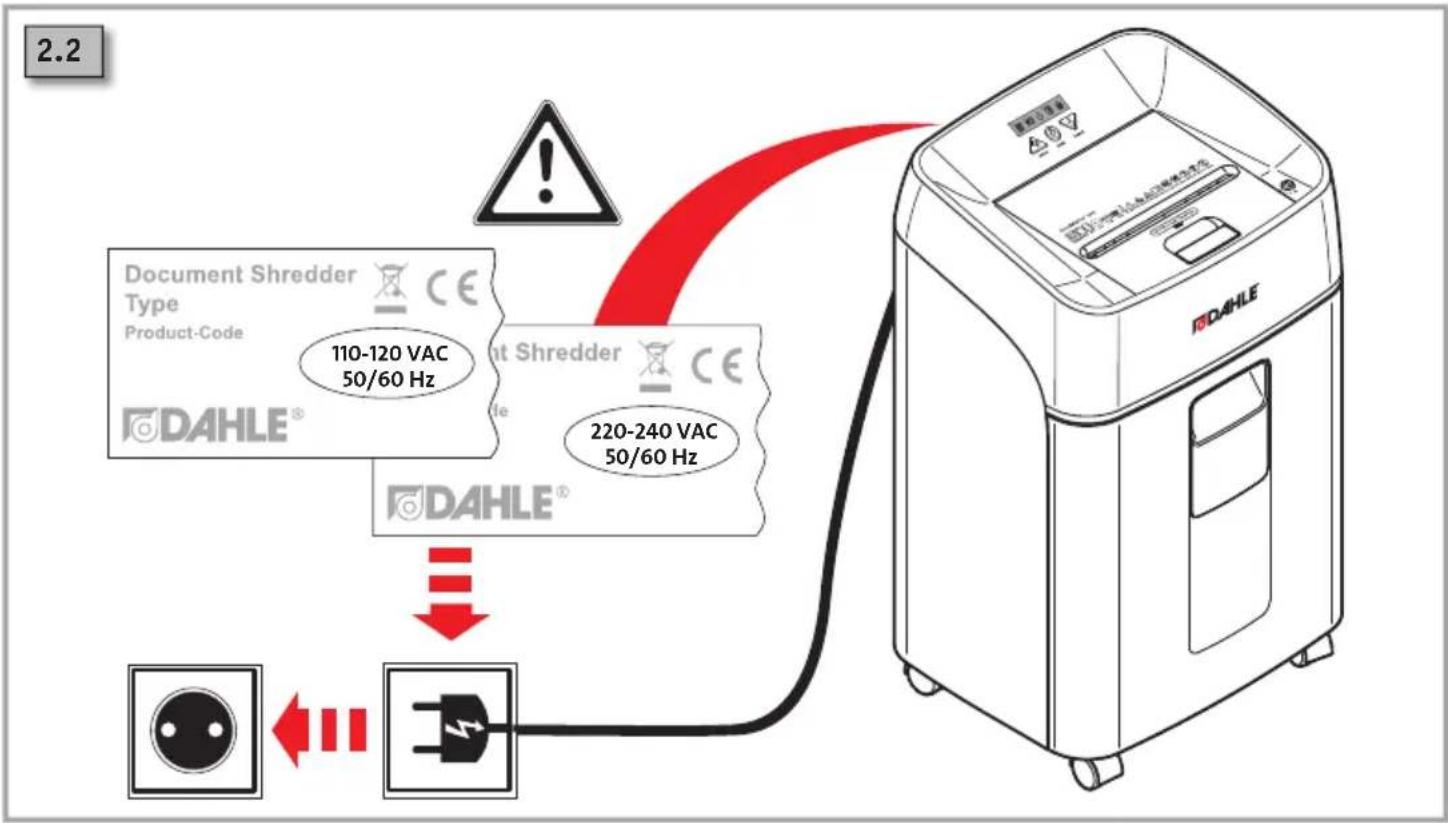

2.1


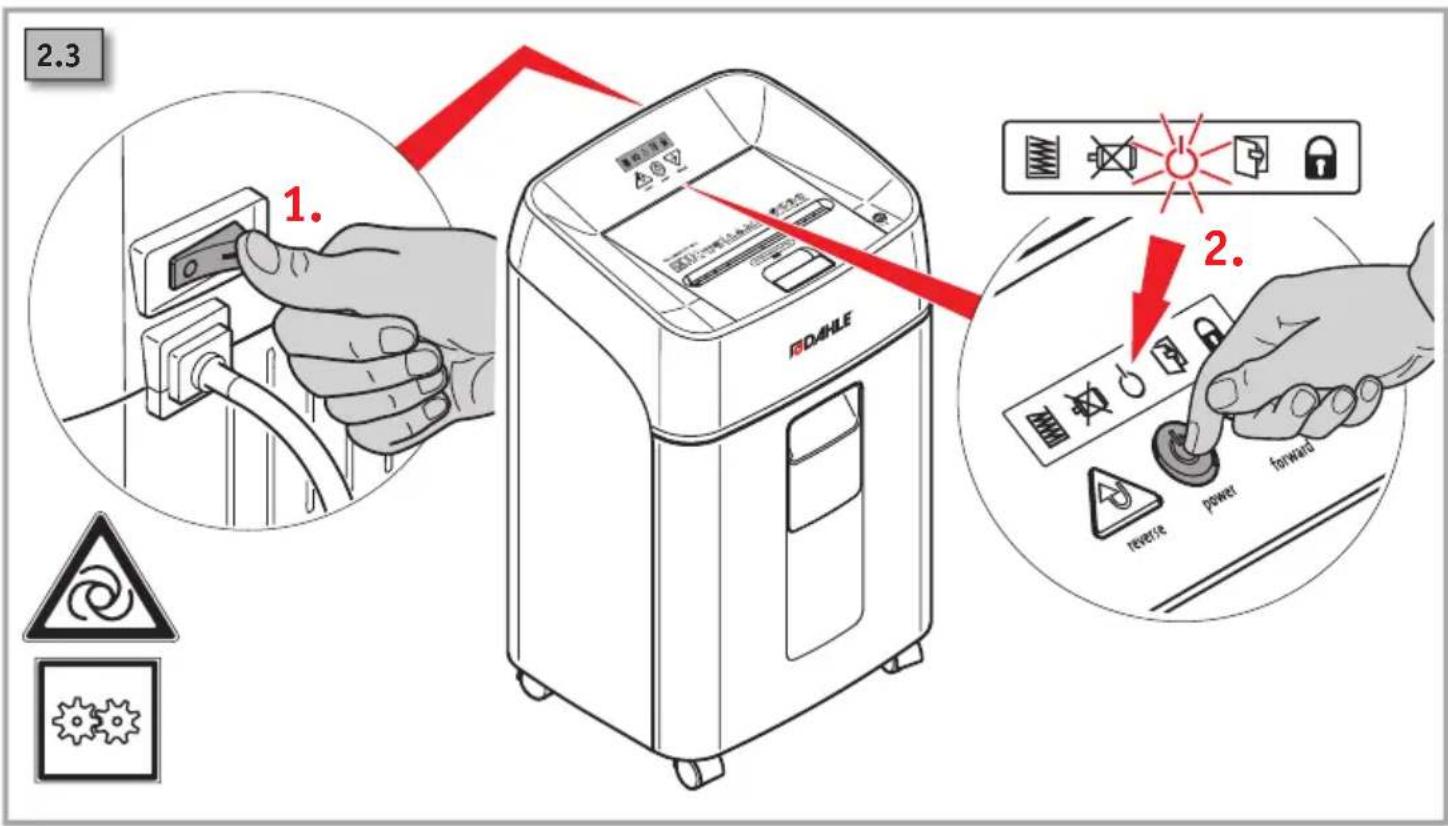

2.3 1. RDAMLE 2. reverse power forward


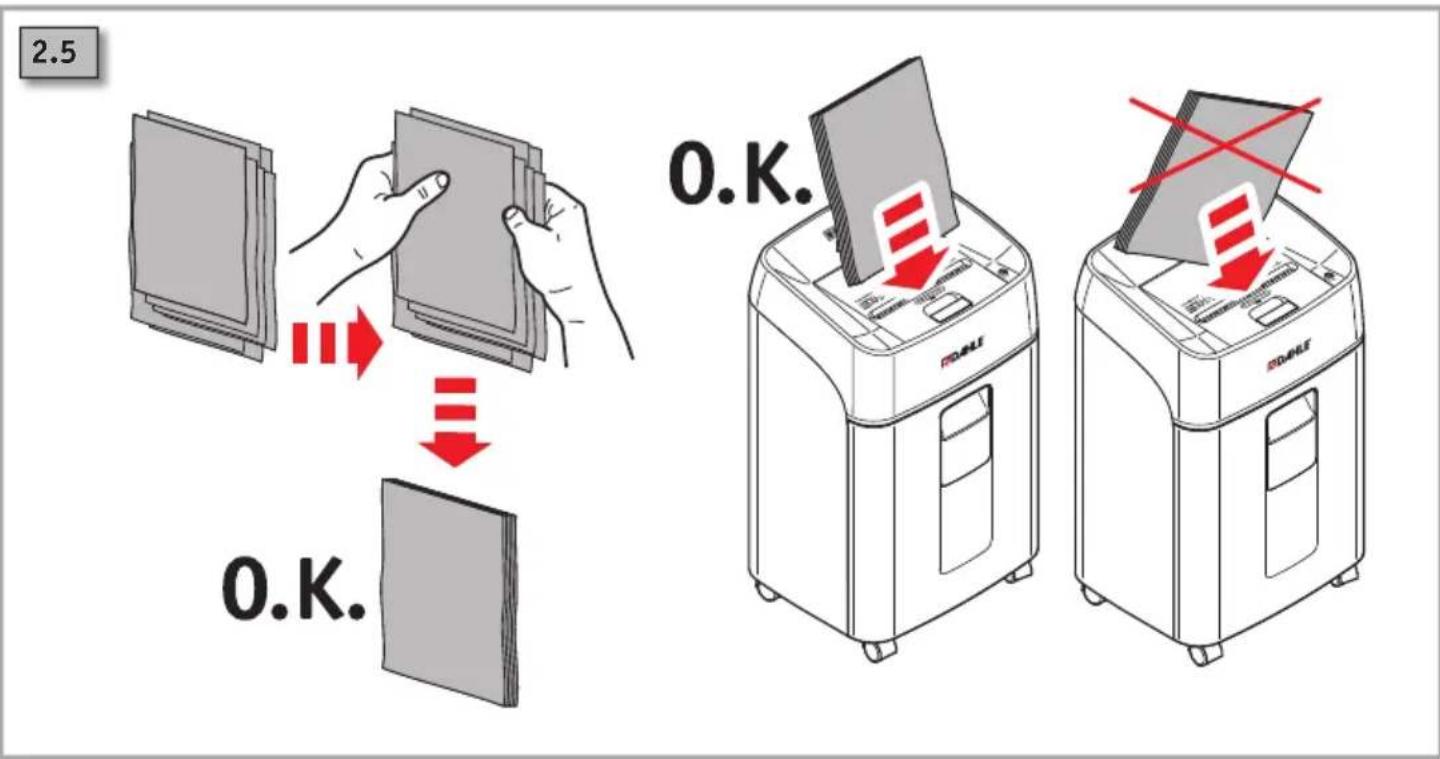

2.5 0.K. 0.K.


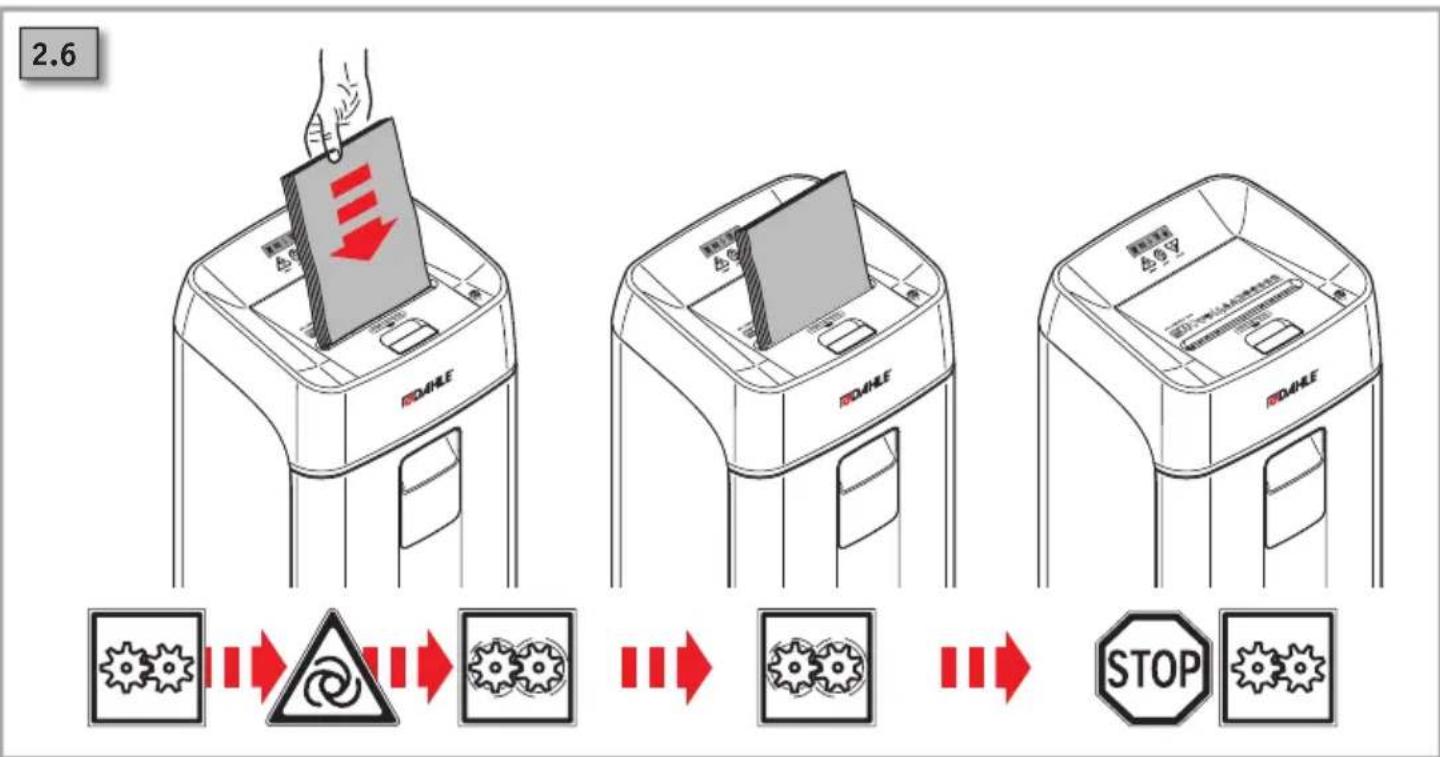

2.6 DAILE DAILE STOP


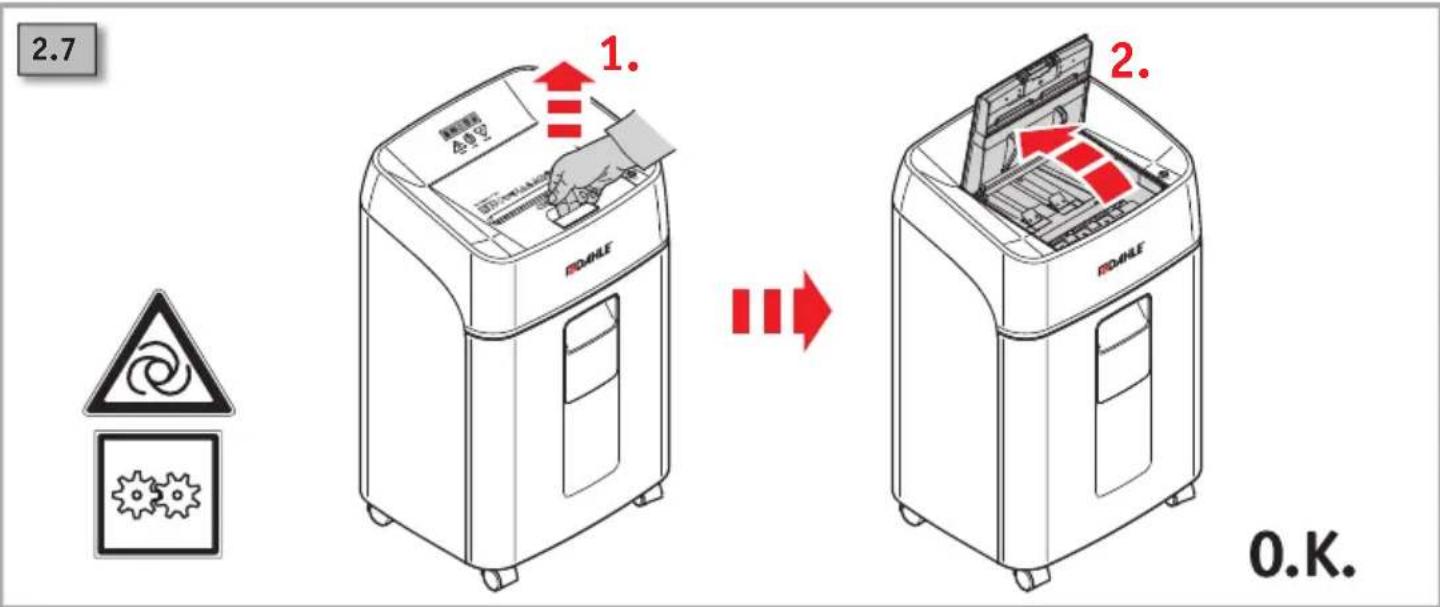

2.7 1. ROMILE 2. 0.K.


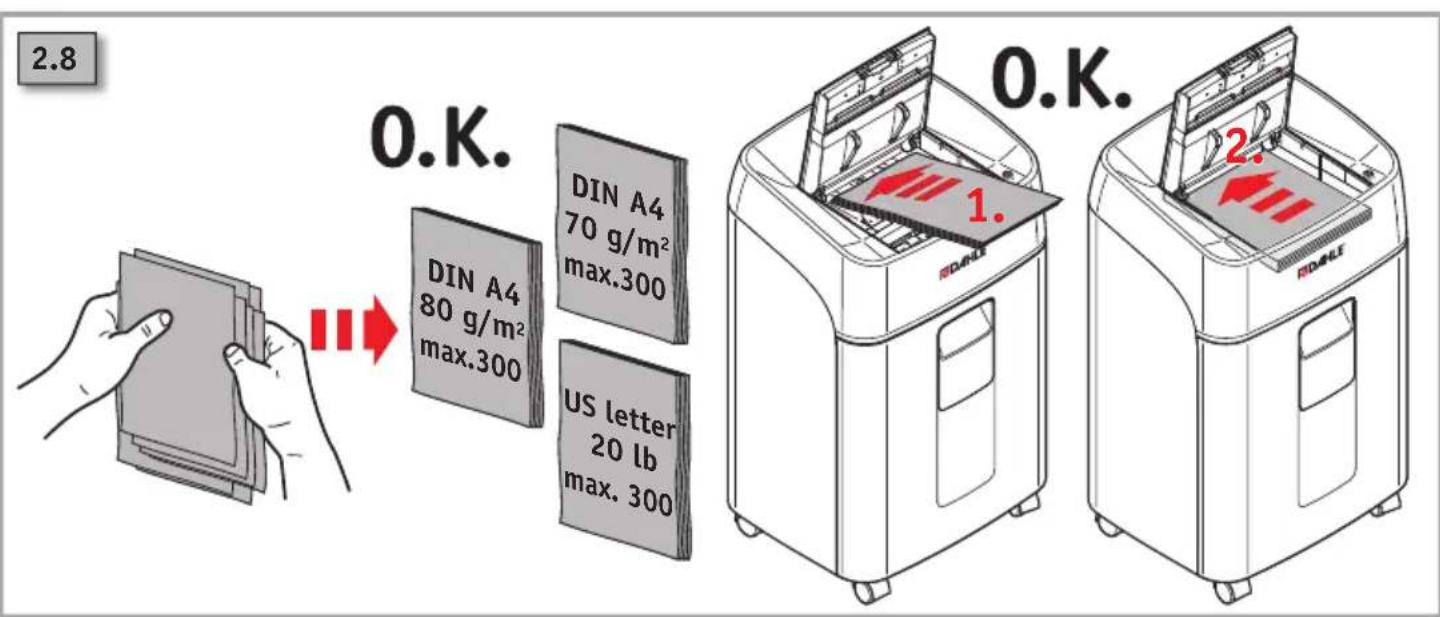

2.8 0.K. DIN A4 80 g/m² max.300 DIN A4 70 g/m² max.300 US letter 20 lb max. 300 1. 0.K. 2.
