BEDIENUNGSANLEITUNG IB 302 BK A CATA

ES Manual de instructaciones
EN Instruction manual
PT Manual de instruções
FR Manuel d'instructions
DE Bedienungs-und Wartungsanleitungen

EVT-3220 B/B

EVT-3220 B/A

Fig.3 - Abb.3 - Afb. 3 - Pinc. 3 Rys. 3 - Kuva 3. - 图3-3. abra - Euk. 3.

Fig.4 - Abb.4 - Afb. 4 - Pnc. 4 - Rys. 4 - Kuva 4. - 图4-4.ábra-Euk.4.

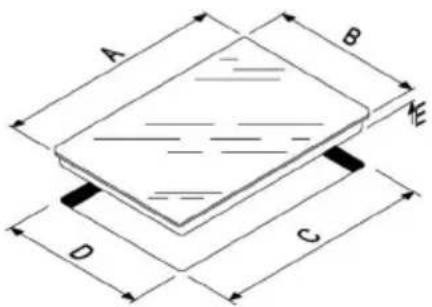

A	B	C	D	E
	290		260	47

Fig.5 - Abb.5 - Afb. 5 - Pnc. 5 - Rys. 5 - Kuva 5. - 图5-5.ábra-Eik.5.
Fig.6 - Abb.6 - Afb. 6 - Pnc. 6 - Rys. 6 - Kuva 6. - 图6-6.ábra-Euk.6.

ESTE PRODUCTO FUE CONCEBIDO PARA UN USO DE TIPO DOMÉSTICO. EL CONSTRUCTOR DECLINA CUALQUIER RESPONSABILITY EN EL CASEO DE DANOS EVENTUALES A COSAS O PERSONAS QUE DERIVEN DE UNA INSTALLACION INCORRECTA O DE UN USO IMPROPIO, ERRADO O ABSURDO.

DIESES PRODUKT IST ALS HAUSHALTSGERAT GEDACHT. FÜR PERSONEN-ODER SACHSCHÄDEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURÜCKZUFühREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklart hiermit, dass these Product allen wesentlichen Auflagen der EGNiederspannungsrichtlinie 2014/35/EU bzw. der EMV-Richtlinie 2014/30/EU entspricht.

VORSICHTSMASSNAHMEN

• Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• V ermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufuhr zurückschalten;
• Lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Niemals Aluminiumfolie benutzen oder in Aluminium verpackte Produkte direkt auf die Fläche legen; keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochflache legen, damit sie nicht heißt werden.
• Beim Kochen mit Töpfen mit Antihaft-beschichtung ohne Zugabe von Fett ist die eventuelle Vorwärmzeit auf eine

oder zwei Minuten zu beschränken.

• Das Kochen von zum Ansetzen neigenden Lebensmitteln auf kleinster Stufe beginnen um dann, unter zahligem Rühren, auf hochere Stufen zu schalten.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds(sofort vom Netz getrennt werden.
• Das Kochfeldarf nicht mit Dampf gereinigt werden.
• Das Gerät und seine zugänglichen Teile können während des Betriebes heißt werden.
• Es ist darauf zu achten, dass die Heiz-elemente nicht berührt werden.
• Kinder unter acht Jahren müssen fern gehalten werden, sofern sie nicht ständig unter Aufsicht stehen.
• Dieses Gerät kann von Kindern über acht Jahren und von Personen mit eingeschränkten körperlichen oder psychischen Fähigkeiten oder eingeschränkter Wahrnehmungsfähigkeit oder fehlender Erfahrung und Kenntnis benutzt werden, wenn diese im sicheren Umgang mit dem Gerät angemessen und unter Aufsicht eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speiten. Die vom Benutzer durchzuführende Reinigung und Instandhaltung darf von Kindern nicht ohne Beaufsichtigung durchgeführt werden.
• In Abwesenheit mit Fett oder Öl zu braiten kann gefährlich sein, weil Brände

entstehen können. Versuchen Sie NIE-MALS, einen Brand mit Wasser zu Löschen. Schalten Sie das Gerät viel mehr aus unddecken Sie die Flammendann beispelsweise mit einem Deckel oder einem Betttuch ab.

• Brandgefahr: auf den Kochfeldern keine Elemente lagern.
• Nur vom Hersteller des Kochgerätes entwickelte oder vom Hersteller in der Gebrauchsanleitung als geeignet bezeichnete Kochfeldschützer oder mit dem Gerät gefelieferte Kochfeldschützer verwenden. Die Verwendung ungeeigneter Schützer kann zu Unfallen führen. Installieren Sie in der festen Verkabelung eine Abschaltvorrichtung mit omnipolarem Trennschalter, der im Falle einer Überspannung der Kategorie III eine vollständige Abschaltung vom Netz nach den gültigen Verkabelungsvorschriften erlaubt.

Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller leht eine Verantwortung ab falls offen genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizier-

te Fachkraft ersetzt werden, um jeder Risiko auszuschreiben.

Anweisungen für den Benutzer Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführrt werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Betrieb

Berührungsemfpfindliche Tasten.

Alle Funktionen konnen mit Hilfe von berührungsempfindlichen Tasten (kapazitive Sensoren) an der Vorderseite des Keramikglases (Bedienfeld) ausgeführrt werden. jeder Taste hat ihre eigene Anzeige. Alle Aktionen werden durch einen akustischen Signalton bestätigt.

Vorbereitung vor dem Gebrauch

Wenn die Stromversorgung eingeschaltet wird, ertont der Summer ein einziges Mal und alle Anzeigen schalten sich eine Sekunde lang ein und dann wieder aus. Stellen Sie das Kochgeschirr in die Mitte des Kochfelds.

Bedienungsanleitung

Vorsicht

Wenn die EIN/AUS-Taste (D) gedrückt wird, kehrt die Cerankochfläche in den Aus-Modus darüber, wenn innerhalb von 20 Sekunden kein anderer Vorgang ausgeführrt wird.

A	Kochzone
B	Minus -
C	Plus +
D	Ein/Aus-Taste ON/OFF
E	Sperre
F	Timer
G	Zwei-Kochzone

Heizzonenbetrieb

Wenn die EIN/AUS-Taste, “gedrückt wird, zeigen alle Anzeigen,” an.

1.Wahlen Sie durch Drucken der Taste , der “

(A) das gewünschte Kochfeld aus. Das ausgewählte Symbol

wird ,“ oder ,“ angezeit.

2.Wahlen Sie die Leistungsstufe mit der Taste n + " (C) n +
oder 一 ^ ( B ) 一 ^ a s
3.Die Leistungsstufe beginnt bei 0. Durch Drucken von n + ^n werden die Leistungsstufen in numerischer Reihenfolge von 0 bis 9 (maximale Leistung) hochgeschaltet. Durch Drucken der Taste n - ^n wird die Leistung direkt von 0 auf 9 erhöht. Durch erneutes Drucken der Taste _n - ^n wird die Leistungsstufe stufenweise reduziert.
4.Um die Leistungsstufe später einzustellen, wahlen Sie zu-erst das gewünschte Kochfeld aus.
5. Wenn Sie das Kochfeld auswahlen und auf „-“ drücken, um die Leistungsstufe auf 0 zu reduzieren, wird das Kochfeld ausgeschaltet.

Sicherheitsmodus (Kindersicherung)

Sie können die Bedienelemente gegen unbeabsichtigten Gebrauch sperren (damit Kinder z.B. nicht versehentlich Kochfelder einschalten).

Wenn die Bedienelemente gespert sind, ist nur der Ausschalter aktiv.

Bedienelemente sperren

3 Sekunden lang. Die An-Betäussschätten atsteKochzonen

zeige des Timers zeigt „Loc“ an

Bedienelemente freigegeben

1. Vergewisern Sie sich, dass die Kochfläche eingeschalte ist.

2. Betätigen Sie die Taste (E), 0- Sekunden lang.

3. Nun konnen Sie die Kochfläche wieder normal bedieren.

Wenn sich die Kochfläche im Sperrmodus befindet, sind alle Bedienelemente außer dem Ausschalter deaktiviert. Sie können sie daher im Notfall immer mit dem Ausschalter ausschalten, aber im Normalfall sollen den Sie sie erst wie im folgenden Kapitel beschreiben entsperren.

Mit Timer garen

Sie konnen den Timer so einstellen, dass er ein Kochfeld nach Ablauf der eingestillten Zeit ausschaltet.

Sie konnen den Timer auf bis zu 120 Minuten einstellen.

1. Wahlen Sie das entsprechende Kochfeld im aktiven Zustand aus, indem Sie die Zonenausswalttaste (A) drucken.
2. Betätigen Sie die Timer-Taste (F), „ Die Zeitanzeige beginnnt zu blinken und Sie können nun den Timer einstellen.
3. Mit den Tasten „+“ und „-“ können Sie den Timer auf 1 bis 120 Minuten einstehen.

4. Wenn die Zeit eingestellt ist, beginnt der Timer sofort mit der Rückwärtszahlung. Die Anzeige zeigt die verbleibende Zeit an und die Timeranzeige blinkt für 5 Sekunden.

5. Nach Ablauf der Garzeit wird das entsprechende Kochfeld automatisch abgeschaltet und der Summer gibt 3 TONE aus. 6. Wenn 2 Kochplatten in Betrieb sind und eine davon zeit-gesteuert ist, wird immer die Leistungsstufe und Timerzeit dieser Platte angezeigt. Werden 2 Kochplatten zeitgesteuert, so wird nur für eine dieser Platten die Leistungsstufe und die Zeit für die letzte Aktion angezeigt.

Kochfeld mit Zweikkreis-Kochzone (Nur für TD 3002 BK) Bei der Aktivierung einer Doppelkreis-Kochzone werden die entspruchenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine ents-prechende Leuchtanzeige (G). Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppe-Ikreis-Taste (G) ausgeschaltet werden. Durch erneutes Betätigten der Doppelkreis-Taste (G) kann der äußere Kreis wieder einges- chaltet werden, woraufhin die entsprechende Punktanzeige erneut aufleuchtet.

Automatische Abschaltung

Im Ein-Zustand schaltet sich die Touch-Control-Steuerung nach 20 Sekunden selbsttätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätigt wird. Nach der Auswahl einer Kochzone setzen sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen.

AissssBialtin tldsteKochzonen

Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (D) möglich. Im Stand-by-Zustand erscheint ein „H“ in der Anzeige aller Kochzonen, die noch heißt sind. Die anderen Kochzonenanzeigen sind dunkel.

Leistungsstufen

Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1" bis „9" in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige angezeigt werden.

Restwärmeanzeige

Der Benutzer wird auf eine eventuell gefährliche Berührtematür der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem entsprechenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0“ bis „9“) und der Betriebszeit berechnet.

Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein „H“, bis die Temperatur rechnerisch unter ein bestimmtes Niveau abgesunden ist (≤ 60°C).

Abschaltautomatik (Betriebsdauerbegrenzung)

Abhängig von der ausgewählten Leistungsstufe wird jeder Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschaltet, falls innerhalb dieser Zeit keine Benutzung erfolgt ist.

Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (C) und MINUS (B) bzw. Doppelkreis-Kochzone) führt zur Rückstellung der maximalen Betriebszeit auf ihren Ausgangswert.

Schutz gegen unbeabsichtigtes Einsatz

• Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es erntont dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheint der Fehlercode „E R O 3". Wenn eine der Kochzonen noch heiß ist, wird abwechselend ein „H" und die Fehlermeldung angezeigt.
• Wird innerhalb von 20 Sekunden nach dem Einsatzlekeine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by.
• Die Ein/Aus-Taste hat im eingeschalteten Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann.
• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätigter erkannt werden, bevor sich die Steuerung erneut einschaltenlässt.

Akustisches Signal (Summer)

Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

· Kurzer Summer-Ton bei Normalbetätigung der Tasten
Längerer, unterbrochener Summer-Ton bei Dauerbetätigung der Tasten während mehr als 10 Sekunden

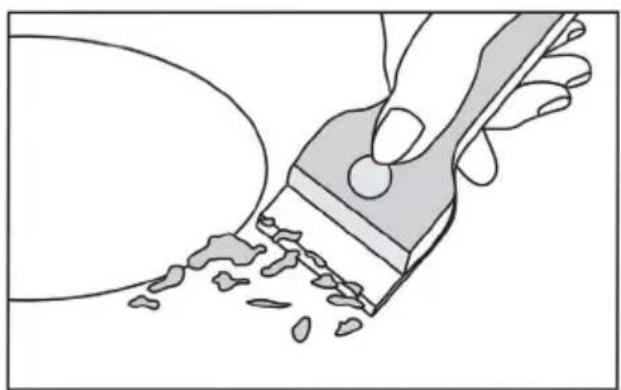

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochfläche entfern werden um möglich Schaden an der Flache zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kuchenpapier saubern, dann mit klarem Wasser nachspullen und abschiedeND mit einem Lappen trocken wischen.Keine

Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur

Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe)dürfen nur bei ausgeschalteten Apparat vorgenommen werden.

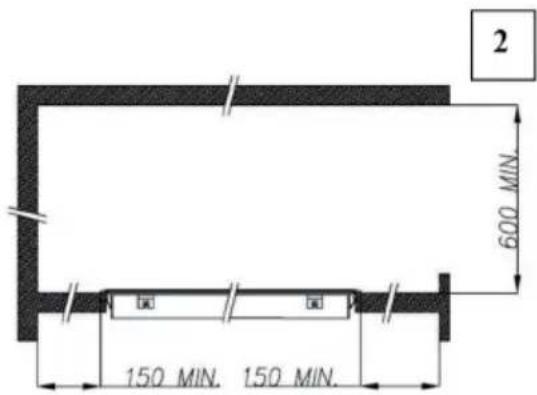

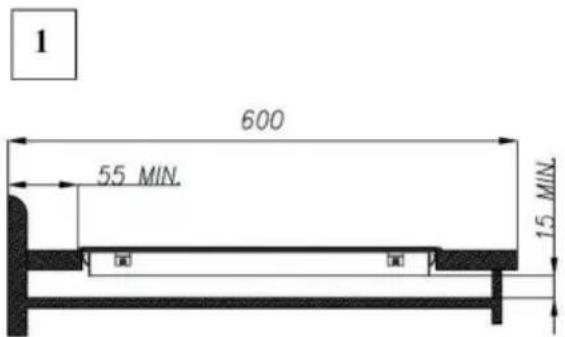

Aufstellung (Abb. 5)

1 Vorderansicht
2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtasse verteilen.

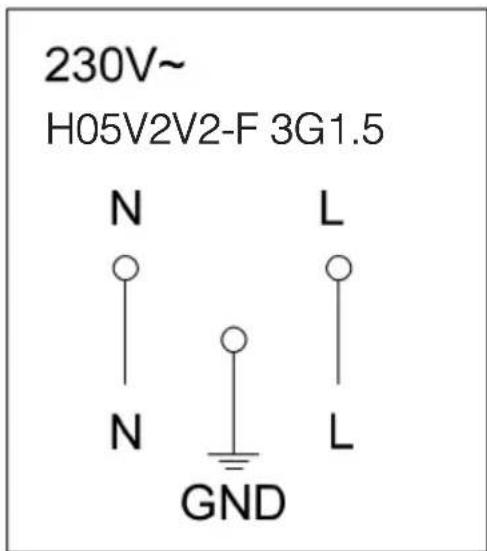

Elektrischer Anschluß

Vor dem Anschluß an das elektrische Netz sich davon über-zeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitsterpmatur verwendet werden. Das Kabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
