BEDIENUNGSANLEITUNG RXC25AV1B DAIKIN

Installationsanleitung Split-Baureihe R32

AUSLEGUNG UND ABMESSUNGEN

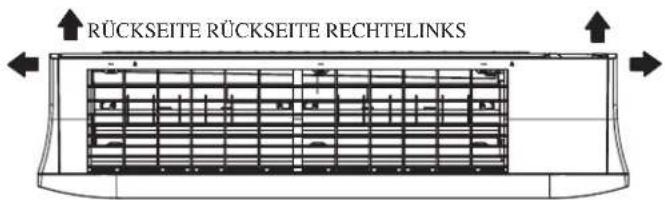

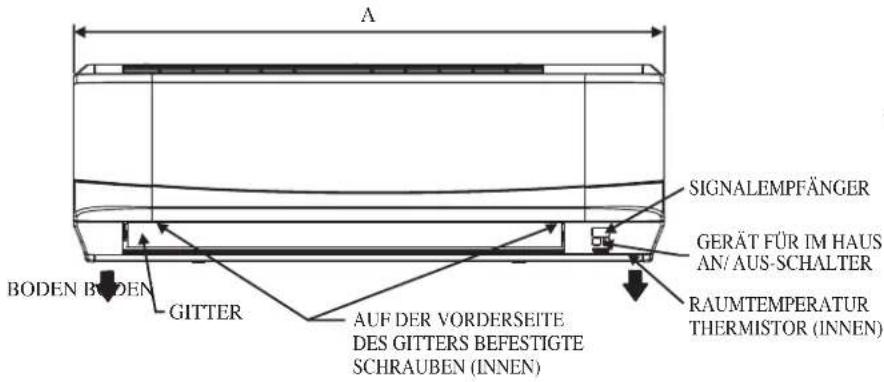

Innen-Gerät [FTXC]

DAS ZEICHEN (ZEIOT DIE ANSCHLUSSRICHTUNG

RÜCKSEITE RÜCKSEITE RECHTELINKS

ANSICHT VON OBEN

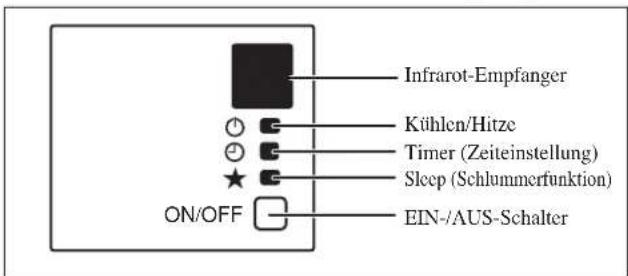

A BODEN BODEN GITTER SIGNALEMPFÄNGER GERÄT FÜR IM HAUS AN/ AUS-SCHALTER RAUMTEMPERATUR THERMISTOR (INNEN) AUF DER VORDERSEITE DES GITTERS BEFESTIGTE SCHRAUBEN (INNEN)

VORDERANSICHT

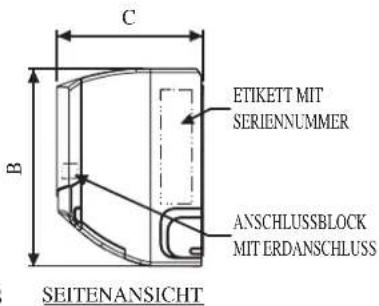

C B ETIKETT MIT SERIENNUMMER ANSCHLUSSBLOCK MIT ERDANSCHLUSS SEITENANSICHT

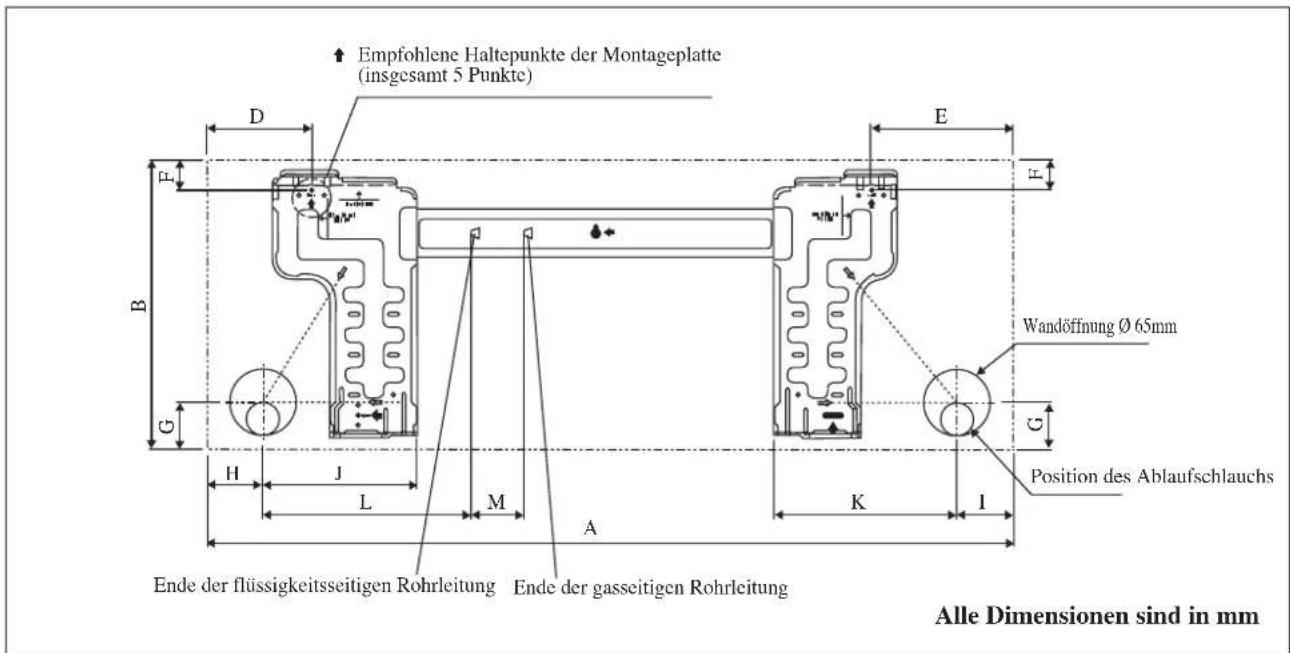

Innen-Gerät [FTXC]

Empfohlene Haltepunkte der Montageplatte (insgesamt 5 Punkte) Wandöffnung Ø 65mm Position des Ablaufschlauchs Alle Dimensionen sind in mm Ende der flüssigkeitsseitigen Rohrleitung Ende der gasseitigen Rohrleitung A B C D E F G H J L M K I Ende der flüssigkeitsseitigen Rohrleitung Ende der gasseitigen Rohrleitung

Abmessung Modell

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35 859 288 209 104

141 30

46 55

56 153

181 207

52

Innen-Gerät [FTXC]

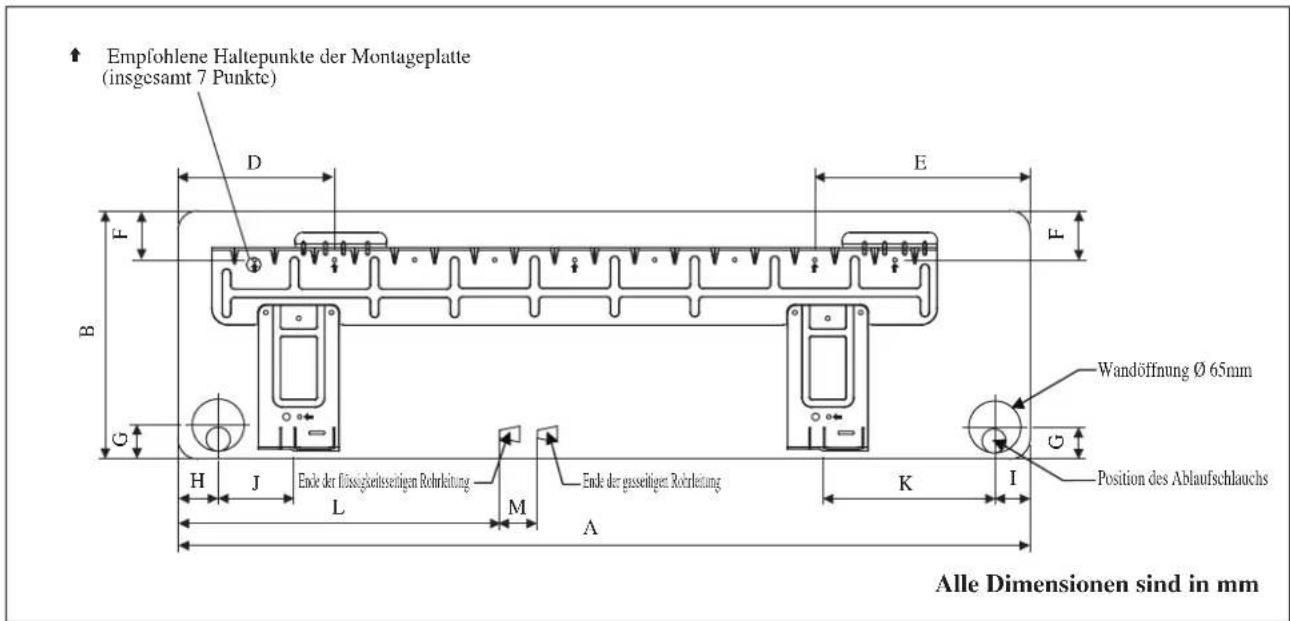

Empfohlene Haltepunkte der Montageplatte (insgesamt 7 Punkte) D E F B G H J Ende der flüssigkeitseitigen Rohrleitung L M A Ende der gaseitigen Rohrleitung K I Wandöffnung Ø 65mm Position des Ablaufschlauchs Alle Dimensionen sind in mm

Abmessung Modell

A

B

C

D

E

F

G

H

I

J

K

L

M

50/60 1124 310 237 19

0 173 61

40 45

48 91 2

19 580

45

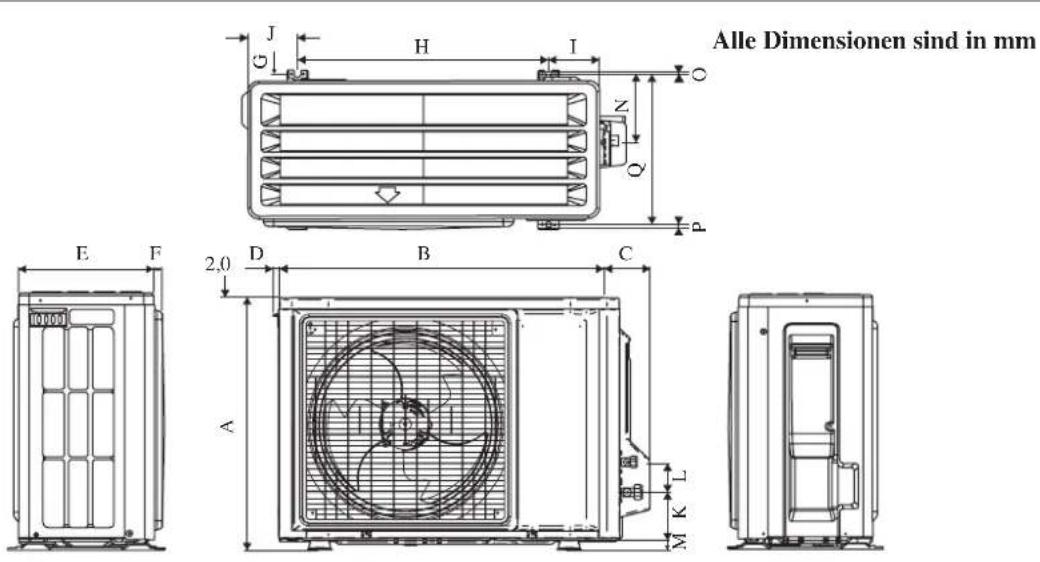

Außen-Gerät [RXC]

Abmessung Modell

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

25/35 550 658 51 11 27

3 16

14 470

96 9

3 94 6

0 14

133 8

10 299

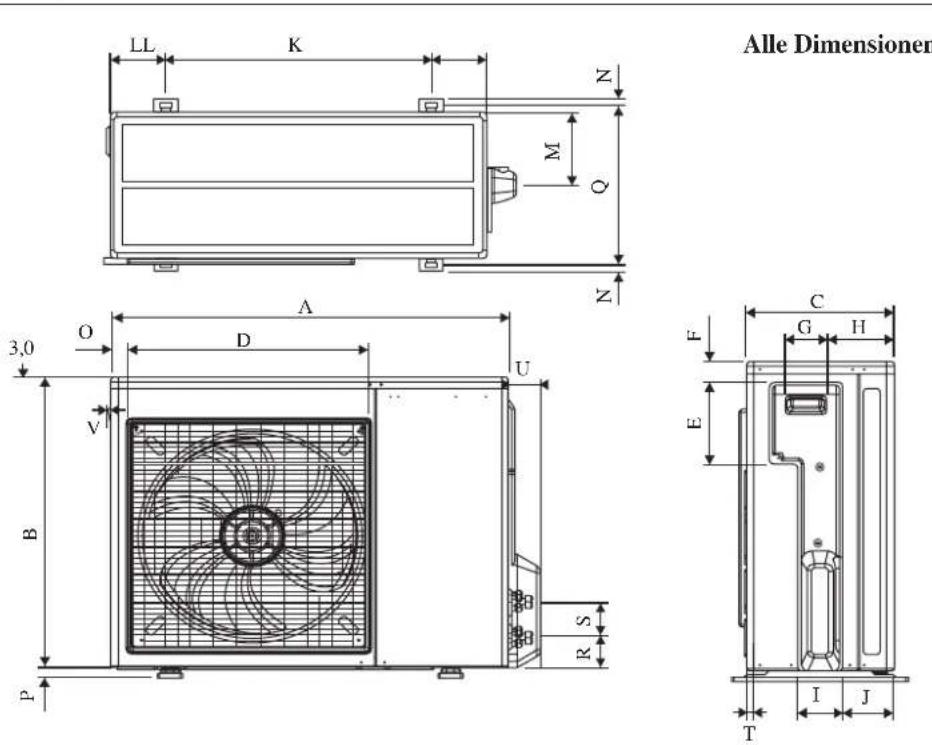

Außen-Gerät [RXC]

Alle Dimensionen sind in mm

Abmessung Modell	A	B	C	D	E	F	G	H	I		J	K	L	M	N	O
50	855	628	328	520	179	46	93	149	101	113	603	126	164	15	34
60	855	730	328	520	179	46	93	149	101	113	603	126	164	15	34

Abmessung Modell	P	Q	R	S	T	U	V
50	23	362	73	75	8	67	7
60	23	362	73	75	8	67	7

INSTALLATIONSHANDBUCH

Das vorliegende Handbuch enthält die Installationsanweisungen für einen sicheren und ordnungsgemäßen Betrieb dieser Anlage.

Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein.

Vor der Inbetriebnahme des Klimagerätes dieses Handbuch bitte aufmerksam zur Kenntnis nehmen und für künftigen Bedarf aufbewahren.

Dieses Gerät für den Betrieb durch Fachleute oder geschulte Benutzer in Geschäften, der Leichtindustrie und in landwirtschaftlichen Betrieben sowie für gewerbliche Zwecke durch Laien ausgelegt.

Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen, es sei denn, sie sind von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen.

VORSICHTMASSNAHMEN

⚠️ ACHTUNG ⚠ VORSICHT

• Die Installation und Wartung muß durch qualifizietes Personal erfolgen, Welches mit den örtlichen Bestimmungen und diesem Ausrüstungstyp vertraut ist.
• Die gesamte E-Verkabelung hat in Übereinstimmung mit den landesspezifischen Anschlußvorschriften zu erfolgen.
• Vor dem Kabelanschluß gemäß Schaltbild ist sicherzustellen, daß die Betriebsspannung mit der auf dem Datenschild des Gerätes angegebenen Spannung übereinstimmt.
• Das Gerät ist zum Schutz gegen fehlerhafte Isolierungen und entsprechende Risiken zu ERDEN.
• Die gesamte Verkabelung darf weder die Kühlmittelleitungnoch andere bewegliche Teile des Ventilatormotors berühren.
• Vor der Installation oder Wartung der Anlage ist sicherzustellen, daß das Gerät ausgeschaltet ist (OFF).
• Vor Wartung des Klimagerätes das Stromkabel vom Netz trennen.
• Das Stromkabel NICHT herausziehen, wenn das Gerät noch EINGESCHALTET ist. Ein elektrischer Schlag oder ein Wohnungsbrand können die Folge sein.
• Halten Sie Innen- und Außengerät mindestens 1m entfernt von Fernsehern und Rundfunkgeräten, um verzerrte Bilder und statische Entladungen zu vermeiden. {abhängig von Type und Quelle der elektrischen Wellen, können statische Entladungen auch noch hörbar sein bei Abständen von mehr als 1m}.

ACHTUNG

Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung (wenn zutreffend) und für die Reinigung. Das Gerät sollte in einem Raum ohne ständig laufende Zündquellen (zum Beispiel: offene Flammen, einem Betriebsgagerät oder einer laufenden elektrischen Heizung) aufbewahrt werden. Nicht gewaltsam öffnen oder verbrennen. Beachten Sie, dass Kältemittel u. U. geruchlos sind. Das Gerät sollte in einem Raum mit einer Fläche größer als Xm² installiert, betrieben und gelagert werden (siehe Seite 13).

ANMERKUNG: Der Hersteller kann andere geeignete Beispiele oder zusätzliche Informationen zum Geruch des Kühlmittels bereitstellen.

Vor der Installation sind folgende wichtige Punkte zu prüfen.

• Gerät nicht installieren, falls ein Leck entzündbaren Gases festgestellt wird.
  Es besteht Feuergefahr, wenn Gas aus der Anlage entweicht und sich in der Umgebung ansammelt.
• Die Kondensat-Abflußleitung muß sachgemäß angeschlossen sein. In die Abflussleitung nicht korrekt angeschlossen, besteht Gefahr, daß durch auslaufendes Wasser das Mobiliar feucht wird.

- Gerät nicht überlasten.

Das Gerät ist werkseitig vorgefüllt.

Im Falle einer Überfüllung besteht die Gefahr einer Überbelastung oder sonstigen Beschädigung des Kompressors.

- Nach Installation oder Wartung ist sicherzustellen, daß die Geräteabdeckung wieder montiert ist.

The mangelhafte Befestigung der Abdeckung führt zu Geräuschentwicklung während des Betriebs.

- Scharfe Kanten und Wärmetauscherflächen stellen eine Gefahrenquelle dar. Jeglicher Kontakt mit diesen Stellen ist zu vermeiden.

- Vor Abschalten der Stromzufuhr muss der ON/OFF-Schalter der Fernbedienung auf „OFF“ gestellt werden, um eine versehentliche Fehleinstellung zu vermeiden. Andernfalls schaltet sich bei Wiederherstellung der Stromzufuhr das Kühlgebläse automatisch wieder ein und kann somit für den Benutzer oder Wartungspersonal ein unerwartetes Risiko darstellen.

- Die Geräte dürfen nicht bei oder in der Nähe von Türen installiert werden.

- Betreiben Sie keine Heizgeräte in direkter Nähe des Klimagerätes, und verwenden Sie das Gerät nicht in Räumen, in denen es Mineralölen, Oldämpfen oder -nebel ausgesetzt ist, da dies zu einem Schmelzen oder einer Verformung der Plastikbestandteile aufgrund von Hitze oder chemischer Reaktion führen könnte.

- Sollte das Gerät in einer Küche eingesetzt werden, so achten Sie bitte darauf, dass kein Mehlstaub eingesaugt werden kann.

- Dieses Gerät ist nicht für den Einsatz in Fabriken geeignet, in denen es zur Entwicklung von Öldämpfen oder Eisenstaub kommt, bzw. In denen es zu starken Stromschwankungen kommen kann.

- Das Gerät eignet sich nicht zur Installation in der Nähe von Heißquellen oder Raffinerien, wo Sulfidgase entstehen können.

- Sorgen Sie dafür, dass die Farben der Drähte des Außengerätes und der Anschlussmarkierungen dieselbe sind wie die Übereinstimmende des Innengerätes.

- WICHTIG: DAS KLIMAGERÄT SOLLTE NICHT IN EINEM WÄSCHERAUM INSTALLIERT ODER BENUTZT WERDEN.

- Verwenden Sie zur Stromversorgung keine zusammengefügten und geknickte Kabel.

- Das Gerät ist nicht zur Verwendung in einer potentiell explosiven Atmosphäre konzipiert.

BEMERKUNG

Vorschriften zur Entsorgung

Ihre Klimaanlage ist mit diesem Symbol gekennzeichnet. Das bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Haushaltsabfall entsorgt werden dürfen.

Versuchen Sie auf keinen Fall das System selbst zu demontieren: die Demontage des Klimaanlagensystems sowie die Handhabung von Kältermittel, Öl und möglichen weiteren Teilen muss von einem qualifizierten Monteur gemäß den entsprechenden örtlichen und staatlichen Bestimmungen vorgenommen werden.

Klimaanlagen müssen bei einer fachkundigen Einrichtung für Wiederverwendung, Recycling und Wiedergewinnung aufbereitet werden. Indem Sie dieses Produkt korrekt entsorgen, helfen Sie potenzielle negative Folgen für die Umwelt und die Gesundheit der Menschen zu vermeiden. Nehmen Sie bitte hinsichtlich weiterer Informationen Kontakt auf mit dem Monteur oder den örtlichen Behörden.

Die Batterien müssen aus der Fernbedienung entfernt werden und gemäß den entsprechenden örtlichen und staatlichen Vorschriften separat entsorgt werden.

WICHTIG

Wichtige Informationen hinsichtlich des verwendeten Kältemittels

Dieses Produkt enthält fluorierte Treibhausgase.

Lassen Sie Gase nicht in die Atmosphäre ab.

Kältemitteltyp: R32

GWP ^(1) Wert: 675

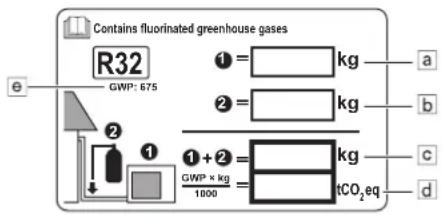

1 Bitte füllen Sie das Etikett betr. Auffüllen des Kühlmittels,

■ ① die werkseitige Kältemittelbefüllung des Produktes,
■ ② die am Montageort befüllte zusätzliche Kältemittelmenge und
■ ① + ② die gesamte Kältemittelbefüllung

der Lieferung dieses Gerätes beigelegt, mit abriebfester Tinte wie folgt aus:

Das ausgefüllte Etikett muss in der Nähe der Kältemittel-Einfüllöffnung angehängt werden (z.B. auf der Innenseite der Wartungsblende).

a Werkseitig eingefüllte Kältemittelmenge: siehe Typenschild des Geräts
b Zusätzliche eingefüllte Kältemittelmenge
c Gesamte Kältemittelbefüllung
d Treibhausgasemissionen der Kältemittel-Gesamtfüllmenge, angegeben als CO₂-Äquivalent in Tonnen
e GWP = Erderwärmungspotenzial

HINWEIS

In Europa wird die Treibhausgasemission der Kältemittel-Gesamtfüllmenge im System (ausgedrückt als CO₂-Äquivalent in Tonnen) zur Festlegung der Wartungsintervalle verwendet. Befolgen Sie die geltende Gesetzgebung.

Formel zur Berechnung der Treibhausgasemission:

GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge [in kg] / 1000

2 Befestigen Sie den Aufkleber an der Innenseite der Außeneinheit. Auf dem Schaltplan gibt es eine Stelle, die dafür vorgesehen ist.

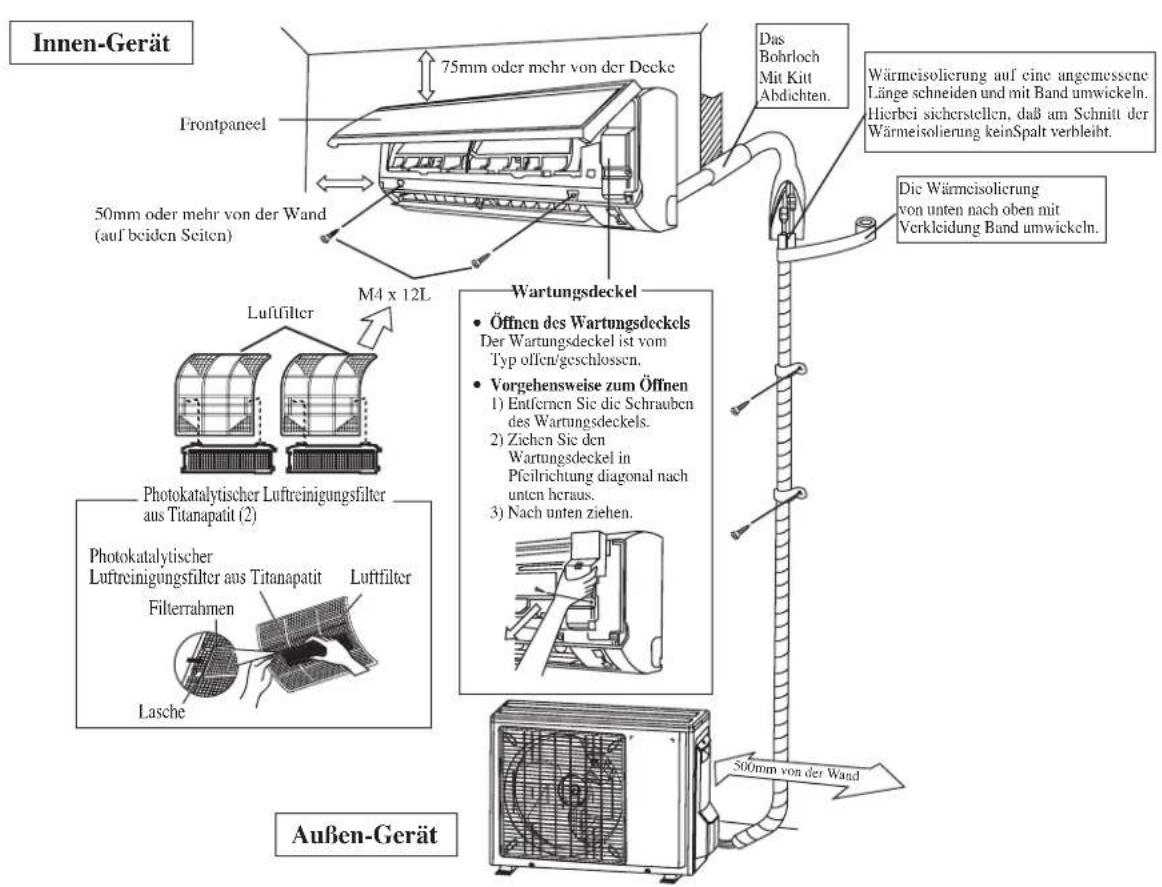

INSTALLATIONSDIAGRAMM

Innen-Gerät Frontpaneel 75mm oder mehr von der Decke 50mm oder mehr von der Wand (auf beiden Seiten) M4 x 12L Luftfilter Photokatalytischer Luftreinigungsfilter aus Titanapatit (2) Photokatalytischer Luftreinigungsfilter aus Titanapatit Luftfilter Filterrahmen Lasche Wartungsdeckel • Öffnen des Wartungsdeckels Der Wartungsdeckel ist vom Typ offen/geschlossen. • Vorgehensweise zum Öffnen 1) Entfernen Sie die Schrauben des Wartungsdeckels. 2) Zichen Sie den Wartungsdeckel in Pfeilrichtung diagonal nach unten heraus. 3) Nach unten ziehen. Das Bohrloch Mit Kitt Abdichten. Wärmeisolierung auf eine angemessene Länge schneiden und mit Band umwickeln. Hierbei sicherstellen, daß am Schnitt der Wärmeisolierung keinSpalt verbleibt. Die Wärmeisolierung von unten nach oben mit Verkleidung Band umwickeln. Außen-Gerät 500mm von der Wand

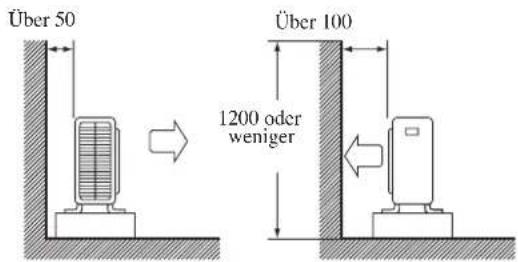

INSTALLATION DES AUßENGERÄTES (25/35)

- Befolgen Sie nachfolgende Installationshinweise, um zu verhindern, dass eine Wand oder ein anderer Gegenstand den Ein- oder Auslassstrom des Außengeräts behindert. - Für die unten gezeigten Installationskonfigurationen sollte die Wandhöhe auf der Auslassseite nicht höher als max. 1200mm sein.

Wand an einer Seite

Über 50 Über 100 1200 oder weniger

Seitenansicht

Wand an zwei Seiten

Über 100 Über 50

Draufsicht

Über 150 Über 50

Wand an drei Seiten

Über 150 Über 50 Über 300

Draufsicht

Gerät: mm

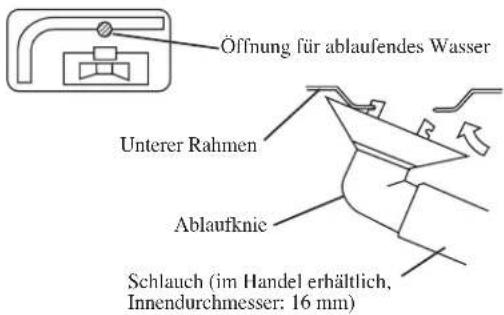

Ablaufleitungen. (nur Wärmepumpe-Maßeinheit)

1) Ablaufknie zum Ablassen von Wasser verwenden.
2) Wenn der Ablaufanschluss von einer Montagebasis oder dem Fußboden abgedeckt wird, zusätzliche, mindestens 30mm hohe Fußaufsätze unter die Füße des Außengeräts setzen.
3) In kalten Gebieten keinen Ablaufschlauch an das Außengerät anschließen. (Ansonsten kann ablaufendes Wasser einfrieren, was die Heizleistung beeinträchtigt.)

Öffnung für ablaufendes Wasser Unterer Rahmen Ablaufknie Schlauch (im Handel erhältlich, Innendurchmesser: 16 mm)

INSTALLATION DES AUBENGERÄTES (50/60)

Das Außengerät ist so zu installieren, dass keine Interferenz zwischen der Abblasluft und der Umwälzluft bzw. kein Hindernis gegeben ist. Bei der Installation bitte die in der Zeichnung angegebenen Abstände beachten. Wählen Sie den kühlsten Ort zur Installation, wo die Temperatur der angesaugten Luft nicht höher als die Außentemperatur (siehe Betriebsbereich) ist.

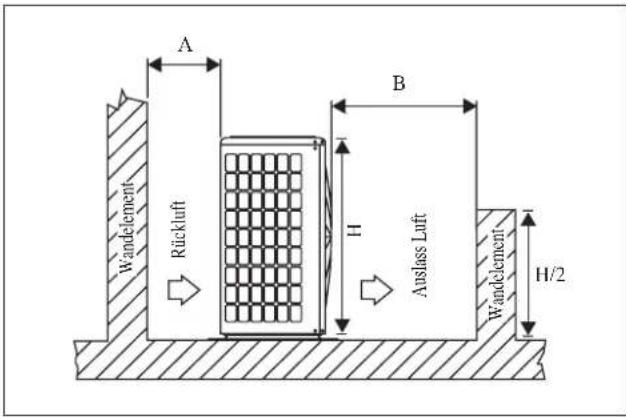

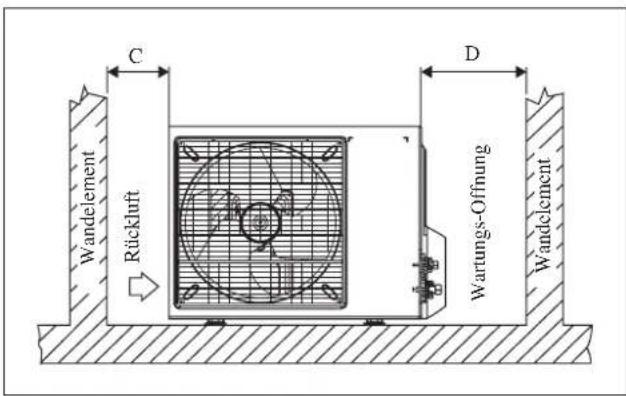

Montageabstand

Abmessung	A	B	C	D
Mindest Entfernung, mm 300 1000	300 500

Anmerkung: Wenn es irgendein Hindernis höher als die Hälfte der Höhe des Gcräts (H), gestatten Sie mehr Platz als die in der obigen Tabelle angegeben Figur.

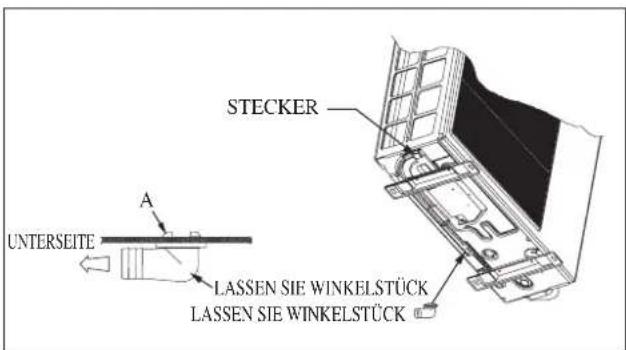

Verkürzte Wasser-Beseitigung der imFreienmaßeinheit (nur Wärmepumpe-Maßeinheit)

• Es gibt 2 Bohrungen auf der Unterseite der im Freienmaßeinheit, damit verkürztes Wasser heraus fließt. Setzen Sie das Abflußwinkelstück bis eine der Bohrungen ein.
• Das Abflußwinkelstück, erster Einsatz ein Teil des Hakens zur Unterseite (Teil A) anbringen, das Abflußwinkelstück in der Richtung dann ziehen gezeigt durch den Pfeil beim Einsetzen des anderen Teils zur Unterseite. Nach Installation Überprüfung, zum sicherzustellen, daß das Abflußwinkelstück Unterseite fest anhaften.
• Wenn die Maßeinheit in ein schneebedecktes und chily in einen Bereich angebracht wird, kann verkürztes Wasser in der Unterseite einfrieren. In solchem Fall entfernen Sie bitte Stecker an der Unterseite der Maßeinheit, um die Entwässerung glatt zu machen.

A B H Auslass Luft Wandelement Rückluft H/2

C Rückluft D Wartungs-Offnung Wandelement Wandelement

STECKER UNTERSEITE A LASSEN SIE WINKELSTÜCK LASSEN SIE WINKELSTÜCK

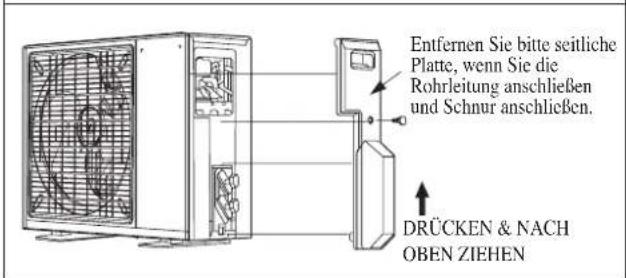

Entfernen Sie bitte seitliche Platte, wenn Sie die Rohrleitung anschließen und Schnur anschließen. DRÜCKEN & NACH OBEN ZIEHEN

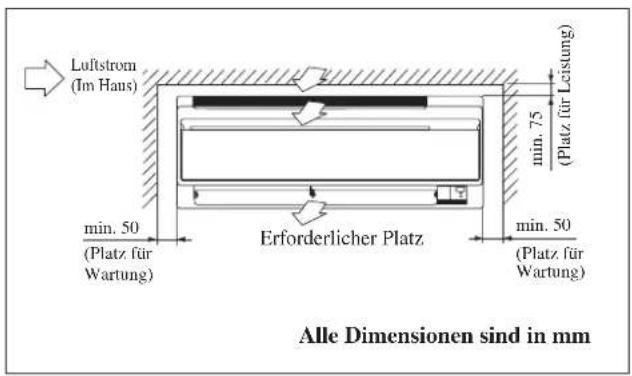

INSTALLATION DES INNENGERÄTES

Innengeräte sind so zu installieren, daß keine Interferenz zwischen dem Kühlluftaustritt und der zurückgeführten Luft besteht. Bei der Installation bitte die in der Zeichnung angegebenen Abstände beachten. Ein Innenmontage-Gerät darf nicht unter direkter Sonneneinstrahlung montiert werden. Die Montageposition ist anhand der Rohrleitung und der Drainage im gegebenen Abstand zu Türen oder Fenstern zu gewährleisten.

Luftstrom (Im Haus) min. 50 (Platz für Wartung) Erforderlicher Platz min. 75 (Platz für Leistung) min. 50 (Platz für Wartung) Alle Dimensionen sind in mm

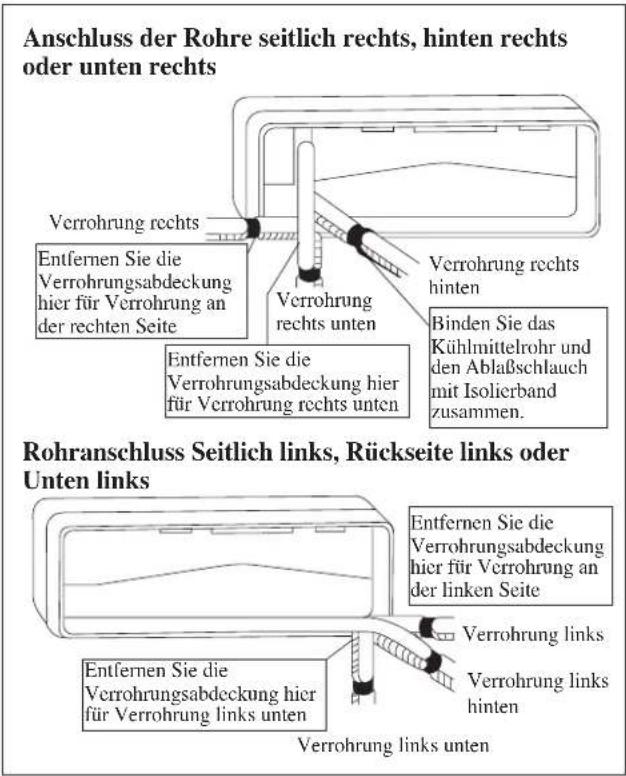

Die Kühlmittelleitung kann auf verschiedene Weise an das Gerät angeschlossen werden (links oder rechts an der Rückseite des Gerätes). Die Rohre vorsichtig auf die entsprechenden Lochpositionen biegen. Halten Sie bei einem Seiten- oder Bodenausgang den unteren Teil des Rohres fest und bringen Sie ihn in die gewünschte Richtung. Sie können den Kondensatschlauch mit Klebeband an den Rohren fixieren.

Anschluss der Rohre seitlich rechts, hinten rechts oder unten rechts Verrohrung rechts Entfernen Sie die Verrohrungsabdeckung hier für Verrohrung an der rechten Seite Verrohrung rechts unten Binden Sie das Kühlmittelrohr und den Ablaßschlauch mit Isolierband zusammen. Entfernen Sie die Verrohrungsabdeckung hier für Verrohrung rechts unten Rohranschluss Seitlich links, Rückseite links oder Unten links Entfernen Sie die Verrohrungsabdeckung hier für Verrohrung an der linken Seite Verrohrung links Entfernen Sie die Verrohrungsabdeckung hier für Verrohrung links unten Verrohrung links unten

Montage der Installations-halterungsplatte

Sicherstellen, daß die Trägerwand ausreichend fest ist, um das Gewicht aufnehmen zu können. Falls nicht, müssen geeignete Vertärkungsplatten, Träger oder Stützen verwendet werden.

Verwenden Sie eine Wasserwaage für eine waagerechte Halterung und befestigen Sie es mit 5 geeigneten Schrauben für FTXC 25/35 und mit 7 geeigneten Schrauben für FTXC 50/60.

Bei Rohrleitungs-herausführung auf der Rückseite: Eine Bohrung 65mm mit einem Konusbohrer setzen. Hierbei die Bohrung auf der wandungsaußenseite etwas tiefer positionieren (seihe abbildung).

FTXC 25/35

Befestigungsblech Befestigungsschraube Montageplatte

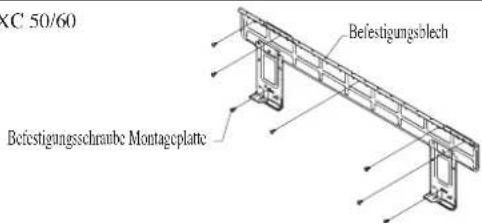

FTXC 50/60

KC 50/60 Befestigungsschlech Befestigungsschraube Montageplatte

Empfohlene Montageplatte, Halterungsstellen und Abmessungen

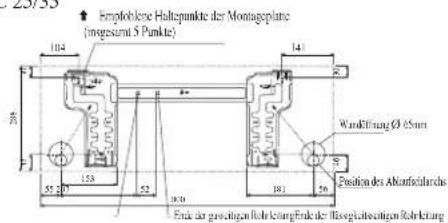

FTXC 25/35

Empfohlene Haltepunkte der Montageplane (megesamt 5 Punkte) 104 141 286 55 153 52 180 181 56 Wankführung Ø 65mm Zweitung des Abkunftstärkte Ende der gewährigen Rohrleitung Ende der Lissegeltochtigen Rohrleitung

Alle Dimensionen sind in mm

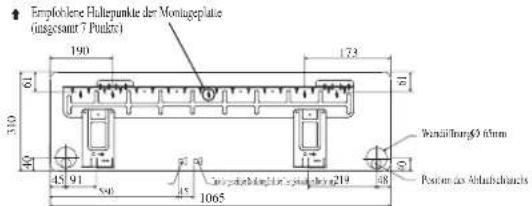

FTXC 50/60

Emploßene Hullepunkte der Montageplatte (insgesamt 7 Punkt) 190 173 81 60 310 40 45 91 540 45 1065 Wendallung 60mm Position des Akturschancis

Alle Dimensionen sind in mm

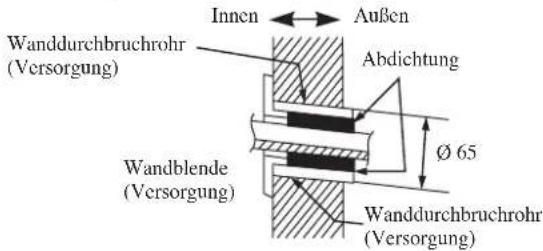

Bohrung Durch Konusbohrer

Innen Außen Wanddurchbruchrohr (Versorgung) Abdichtung Ø 65 Wandblende (Versorgung) Wanddurchbruchrohr (Versorgung)

Gerätemontage Auf Der Installationsplatte

Innenmontage-Gerät in den oberen Bereich der Installationsplatte einhängen (Die beiden hinteren oberen Laschen der Innenmontage-Einheit in die obere Kante der Installationsplatte einhängen). Bewegen Sie die Montageplatte leicht nach links und rechts, um zu prüfen, ob die Haken ordnungsgemäß eingegriffen haben.

Anbringen des Innenaggregats

Haken Sie die Klemmen des Bodenrahmens auf der montageplatte ein.

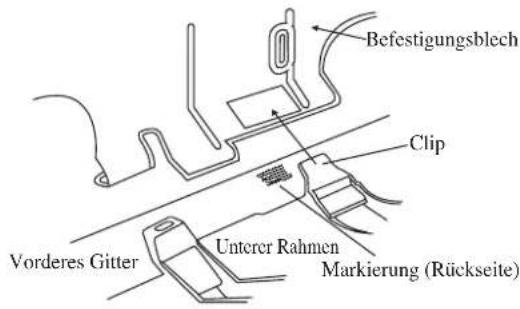

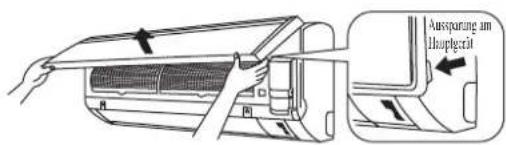

Entfernen des Innenaggregats

Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills) nach oben, um die Klemmen zu lösen.

Befestigungsblech Clip Vorderes Gitter Unterer Rahmen Markierung (Rückseite)

Die Inneneinheit hier einhaken.

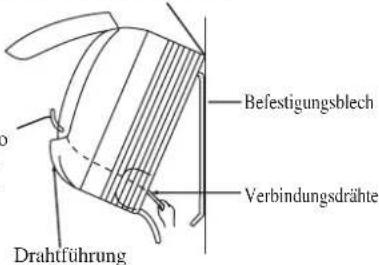

Wenn die Enden der Verbindungsdrähte im voraus abisoliert werden, so binden Sie die Drahtenden mit Isolierband zusammen.

Befestigungsblech Verbindungsdrähte Drahtführung

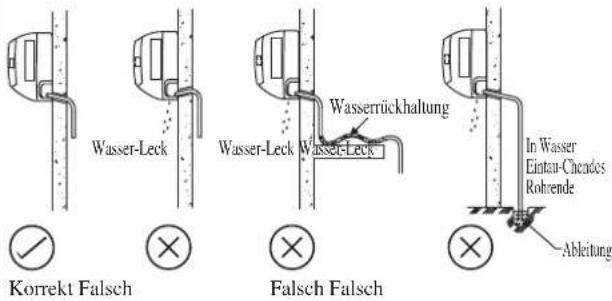

Wasser-Entleerungsleitung

Zur problemlosen Kondensatabführung muß die innenliegende Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie Umstände, die zum Austreten von Wasser führen können.

Wasserablauf

Wasser-Leck Wasser-Leck Wasserrückhaltung In Wasser Eintau-Chadès Rohrende Ableitung Korrekt Falsch Falsch Falsch

⚠ VORSICHT

- Innen- und Außengerät nicht in Höhen über 2000m installieren.

KÜHLMITTELLEITUNG

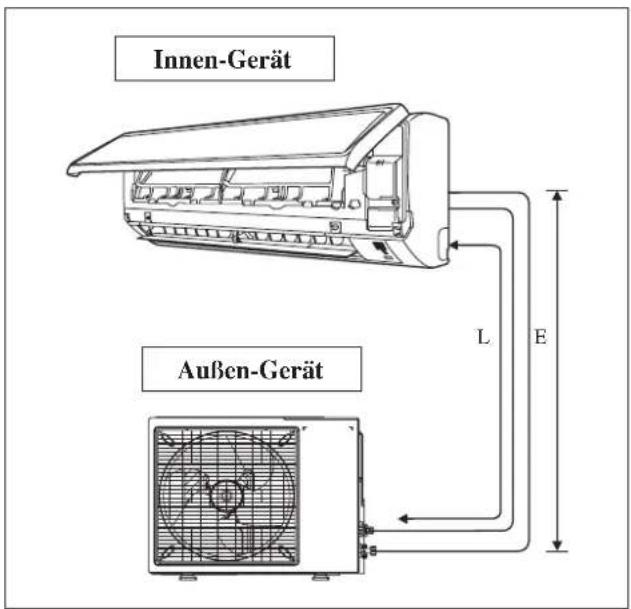

Erlaubte Leitungslänge

Bei zu langer Rohrleitung führt dies zu mangelnder Kapazität und Zuverlässigkeit des Gerätes. Je mehr Krümmer installiert werden, desto langsamer wird der Kühlmittelfluss, was wiederum die Kühlleistung verringert. Dies kann den Kompressor beschädigen. Immer den kürzesten Leitungsweg unter Beachtung nachstehender Empfehlungen wählen:

Innen-Gerät Außen-Gerät L E

Modell	Innen (FTXC) 25 35 50	60
	Außen (RXC) 25 35 50	60
Min. zulässige Länge (L), m 3		3
Maximal zulässige Länge (L), m 20		30
Max. zulässige Höhe (E), m 15		15
Gasrohr, mm/(zoll)		9,52 (3/8")		12,70 (1/2")
Flüssigkeitsrohr, mm/(zoll)		6,35 (1/4") 6,35 (1/4")

* Achten Sie darauf, die angemessene Menge zusätzliches Kühlmittel zuzugeben. Wenn dies nicht erfolgt, kann die Leistung verringert sein.

Anmerkung: Für Außenmontage-Geräte wird werkseitig eine Kältemittel charge hinsichtlich einer Rohrleitungslänge von 7,5m vorgenommen.

Äquivalente Länge für verschiedene Montage (m)

Rohrgröße L gemeinsame Trap Kurve
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2,0
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3,0
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4

Anmerkungen:
1. Gleichwertige Rohrlänge ist mit tatsächlichen Länge Gasleitungen erhalten.
2. 90° -Biegung der Rohrleitung entspricht L Gelenk.

Rohrbiegungen müssen sorgfältig vorgenommen werden, um ein Zerdrücken der Rohrleitung zu verhindern. Soweit möglich, ein Rohrbiegegerät verwenden.

KÜHLMITTELLEITUNG

Leitungsverlegung und Abfackeln Technik

• Keine verschmutzten oder beschädigten Kupferrohre verwenden. Wenn jegliche Rohrleitungen, der Verdampfer oder der Verdichter mehr als 15 Sekunden lang geöffnet geblieben sind, muss das System entleert werden. Allgemein sollten keine Plastikabdeckungen, Gummistopfen oder Messinggewinde von den Ventilen, Armaturen, Rohren und Wärmetauschern abgenommen werden, bis die Ansaug- bzw. Flüssigkeitsleitung anschlussbereit ist.
• Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß Während des Lötens Stickstoff durch die Wärmetauscher und Kupplungen gerührt wird. Dadurch werden Rußablagerungen auf den Kupferrohr-Innenwandungen vermieden.
• Rohrleitungen nach und nach zurechtschneiden und dabei das Schneidegerät langsam in das Rohr eingreifen lassen. Höherer Kraftaufwand und ein schneller Schnittvorschub verursachen eine stärkere Verformung des Rohres und zusätzliche Gratstellen. Siehe Abbildung I.
• Rohrkanten mit einer Reibahle entgraten. Siehe Abbildung II. Halten Sie das Rohr ganz oben und den Entgrater ganz unten, damit keine Metallspäne in das Rohr geraten. Dadurch werden Unregelmäßigkeiten an der Anschlußfläche vermieden, die zu undichten Stellen führen könnten.
• Die Gewindeüberwurfteile an den Armaturen des Innen- und Außengerätes in die Kupferrohre einziehen.
• Die genaue überstehende Rohrleitungslänge an der Kupplungs-Stirnfläche richtet sich nach dem Kupplungswerkzeug. Siehe Abbildung III.
• Das Rohr fest auf den Stauchblock aufdrücken. Anschließend Gewinde- und Überwurfteil zentrieren und beide Teile gegeneinander festziehen.
• Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem Polyurethanschaum isoliert.

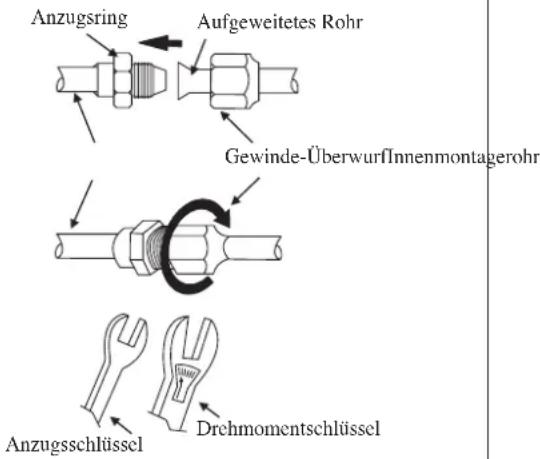

Geräte-Rohranschluss

• Rohrleitung zentrieren und Gegenmutter mit der Hand anziehen. Siehe Abbildung IV.
• Abschließend Gewindemutter und Moment-schlüssel bis an die gewünschte Moment-Einraststelle anziehen.
• Beim Anziehen der Gewindemutter mit dem Momentschlüssel ist die durch den Pfeil angezeigte Anzugsrichtung des Momentschlüssels zu beachten.
• Die Kühlmittelleitungsanschlüsse sind mit geschlossenzelligem Polyurethanschaum isoliert.

Rohrgröße, mm (zoll) Anzugsmoment, Nm / (ft-lb)

6,35 (1/4") 18 (13,3)

9,52 (3/8") 42 (31,0)

12,70 (1/2") 55 (40,6)

15,88 (5/8") 65 (48,0)

19,05 (3/4") 78 (57,6)

Abbildung I

Zuschneiden des Kupferrohres 1/4t

Abbildung II

Rohrentgratung

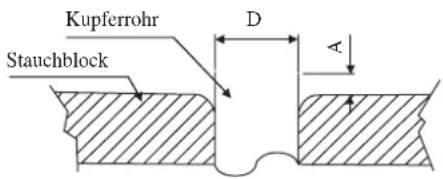

Abbildung III

Kupferrohr Stauchblock D A

∅ Rohr, D A (mm)
Zoll mm Aufgeweite(Flügelmutter-Typ)		Starr(Kupplungstyp)
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0

Abbildung IV

Anzugsring Aufgeweitetes Rohr Gewinde-ÜberwurfInnenmontagerohr Anzugsschlüssel Drchmomentschlüssel

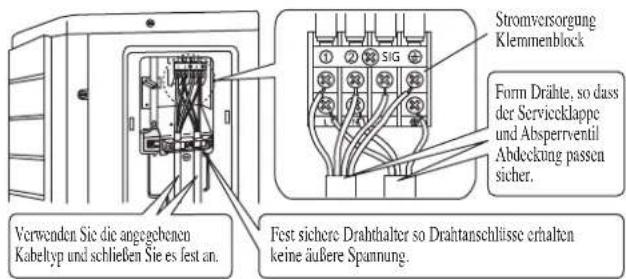

KABELANSCHLUß

WICHTIG : * Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/oder landesspezifischen Vorschriften und Bestimmungen anzugleichen. Im weiteren sind diese abhängig von der Installationsart und dem Leitungsquerschnitt.

** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
    note right of A: In dem Hauptversorgungsnetz muss eine Unterbrechung aller Pole vorhanden sein, mit einem Kontaktunterbrecher von mindestens 3mm.

Modell	Innen (FTX)35 50 60
	Außen (RXC)	25 35 50 60
Spannungsbereich**		220-240V/-/50Hz + ⊕
Stromversorgungskabel Größe* mm2		1,5	2,5
Anzahl der Leiter		3	3
Interconnection Kabelgröße* mm2		1,5	2,5
Anzahl der Leiter		4	4
Empfohlene Sicherung / Schutzschalter Bewertung A		16 20

Stromversorgung Klemmenblock Form Drähte, so dass der Serviceklappe und Absperrventil Abdeckung passen sicher. Fest sichere Drahthalter so Drahtanschlüsse erhalten keine äußere Spannung. Verwenden Sie die angegebenen Kabeltyp und schließen Sie es fest an.

• Alle Adern sind fest zu verdrahten.
• Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren.
• Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden.
  • Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
• Stellen Sie sicher, dass kein externer Druck auf die Anschlussklemmen und Drähte ausgeübt wird.
• Stellen Sie sicher, dass alle Abdeckungen ordnungsgemäß befestigt sind jede Lücke zu vermeiden.
• Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).

Dämm-Manschette befestigen Runder Crimp-Anschluss Elektrokabel

• Verwenden Sie den korrekten Schraubendreher, um die Blockschrauben festzudrehen. Ungeeignete Schraubendreher können den Schraubenkopf beschädigen.
• Überdrehen kann die Klemmschrauben beschädigen.
• Schließen Sie nicht Drähte von unterschiedlichen Instrumenten an den gleichen Anschluss an.
• Verkabelung in geregelter Anordnung halten. Die Verkabelung sollte keine anderen Teile und nicht die Abdeckung des Anschlusskastens blockieren.

Schließen Sie die Kabel von gleichen Messteilen an beide Seiten an.

Schließen Sie die Kabel von gleichen Messteilen nicht an einer Stelle an.

Schließen Sie keine Kabel unterschiedlicher Messteile an.

SPEZIELLE VORKEHRUNGEN BEIM BESCHÄFTIGEN R32 MASSEINHEIT

Modell	Beladung mit R32, kg für eine 7,5 m lange Rohrleitung	Mindestgrundfläche, Xm^2 (basierend auf 7,5 m langer Rohrleitung)	Beladung mit R32, kg für maximal zulässige Länge der Rohrleitung *	Mindestgrundfläche, Xm^2 (Beladung mit R32, kg für maximal zulässige Länge der Rohrleitung*)
FTXC25AV1B - RXC25AV1B 0,6	0,34 0,94 0,84
FTXC35AV1B - RXC35AV1B 0,8	0,61 1,14 1,24
FTXC50AV1B - RXC50AV1B 1,1	1,15 1,61 2,47
FTXC60AV1B - RXC60AV1B 1,2	1,37 1,71 2,79

Montagehöhe, h_o (m) = 1,8

*Max. zulässige Länge (L), m für:-

FTXC25/35A-RXC25/35A : 20

FTXC50/60A-RXC50/60A : 30

• Es ist sicherzustellen, dass die Installation der Rohre auf ein Minimum reduziert wird und dass die Rohrleitungen vor mechanischer Beschädigung geschützt und nicht in unbelüfteten Räumen eingebaut werden;
• Wiederverwendbare mechanische Verbindungen und Verbindungsstücke müssen zu Wartungszwecken zugänglich sein;

ACHTUNG

Stellen Sie vor der Installation sicher, dass die Entzündungsgefahr minimiert wurde, und vermeiden Sie Arbeiten in engen und geschlossenen Räumen. Stellen Sie durch Öffnen von Fenstern oder Türen eine ausreichende Belüftung sicher.

• Wenn Verbindungsstücke im Innenbereich wiederverwendet werden, muss das aufgeweitete Teil neu gefertigt werden.
• Vermeiden Sie die Installation der Klimaanlage an einem Ort, wo die Gefahr einer Exposition gegenüber kontinuierlich brennenden offenen Flammen besteht (zum Beispiel laufende elektrische Heizungen).
• Jede Person, die mit Arbeiten oder Eingriffen in einem Kühlmittelkreislauf beschäftigt ist, sollte im Besitz eines aktuell gültigen, von einer in der Branche anerkannten Prüfstelle ausgestellten Zertifikats sein, das ihre Kompetenz zum gefahrlosen Umgang mit Kühlmitteln gemäß einer anerkannten Industriespezifikation ausweist.

- Prüfung auf Vorhandensein von Kühlmittel

Der Bereich muss mit einem entsprechenden Kühlmitteldetektor vor und während der Arbeiten überprüft werden, um sicherzustellen, dass der Techniker über eine mögliche brennbare Atmosphäre informiert wird. Es ist sicherzustellen, dass die verwendeten Leck-Detektoren für die Verwendung mit brennbaren Kühlmitteln geeignet sind, d. h. dass sie funkenfrei, angemessen versiegelt und eigensicher sind.

• Vorhandensein eines Feuerlöschers

Wenn Arbeiten mit offener Flamme an den Kühlanlagen oder damit verbundenen Teilen durchgeführt werden sollen, müssen geeignete Feuerlöscheinrichtungen griffbereit sein. Ein Pulverfeuerlöscher oder ein CO₂-Feuerlöscher muss in der Nähe des Ladebereichs griffbereit sein.

- Keine Zündquellen

Alle möglichen Zündquellen, darunter das Rauchen von Zigaretten, sollten ausreichend weit weg vom Ort der Installation, Reparatur, Beseitigung und Entsorgung gehalten werden, wenn die Möglichkeit besteht, dass brennbare Kühlmittel an den umgebenden Raum freigegeben werden können. „Rauchen verboten!“-Schilder müssen aufgestellt werden.

• Die folgenden Überprüfungen gelten für Installationen:

• Die Kennzeichnung an den Geräten muss weiterhin sichtbar und lesbar sein. Unleserliche Kennzeichnungen und Schilder müssen ausgebessert werden;
• Kältetechnikrohre oder -bauteile sind an einer Position installiert, wo sie wahrscheinlich keinem Stoff ausgesetzt sind, der Kühlmittel enthaltende Bauelemente durch Oxydation zerstören kann. Eine Ausnahme besteht, wenn die Bauteile aus Werkstoffen bestehen, die von Natur aus gegen Korrosionen resistent sind, oder sie angemessen vor Korrosionen geschützt sind.

- Anfängliche Sicherheitsüberprüfungen müssen folgende Punkte umfassen:

– Die Kondensatoren sind entladen; dies muss auf sichere Weise erfolgen, um eine Funkenbildung zu vermeiden
- Es dürfen keine stromführenden elektrischen Bauteile und Kabel beim Füllen, Absaugen oder Säubern des Systems freiliegen;

• Reparatur von eigensicheren Bauteilen

Legen Sie keine permanenten induktiven oder kapazitiven Lasten an der Schaltung an, ohne sicherzustellen, dass diese nicht die zulässigen Werte für Spannung und Stromstärke für die verwendete Ausrüstung übersteigen.

Ersetzen Sie Bauteile nur durch vom Hersteller spezifizierte Teile.

• Leck-Erkennungsmethoden

Es ist sicherzustellen, dass der Detektor keine potenzielle Zündquelle (beispielsweise eine Halogenlampe) ist und sich für das verwendete Kühlmittel eignet. Die Leck-Detektoren sollten auf einen Prozentsatz des Kältemittel-LFL-Werts festgelegt (für R32 beträgt der LFL-Wert 13 %) und gemäß dem verwendeten Kältemittel und dem entsprechenden Prozentsatz des Gases (max. 25 %) kalibriert werden.

Leck-Erkennungsflüssigkeiten eignen sich zur Verwendung mit den meisten Kühlmitteln. Der Einsatz von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Chlor mit dem Kühlmittel reagieren und zur Korrosion der Kupferrohre führen kann. Wenn ein Leck vermutet wird, müssen alle offenen Flammen entfernt/gelöscht werden. Wird ein Kühlmittel-Leck gefunden, das Lötarbeiten erfordert, muss das gesamte Kühlmittel aus dem System abgesaugt oder (mithilfe von Abschaltventilen) in einem Teil des Systems entfernt vom Leck isoliert werden. Sowohl vor als auch während des Lötvorgangs muss das System dann mit sauerstofffreiem Stickstoff (OFN) begast werden.

• Entfernung und Entleerung

Wenn zu Reparaturen – oder für andere Zwecke – in den Kühlmittelkreislauf eingegriffen wird, sind konventionelle Verfahren anzuwenden. Es ist jedoch wichtig, bewährte Methoden zu befolgen, da die Entflammbarkeit eine Rolle spielt. Das folgende Verfahren sollte eingehalten werden:

• Kühlmittel entfernen;
• Kreislauf mit Edelgas bereinigen;
- luftleer pumpen;
• erneut mit Edelgas bereinigen;
- Kreislauf durch Schneiden oder Löten öffnen.

Die Kühlmittelfüllung sollte in die korrekten Recycling-Flaschen abgesaugt werden. Das System muss mit sauerstofffreiem Stickstoff (OFN) „gespült“ werden, damit das Gerät sicher wird. Dieser Prozess muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden. Eine Leerung soll erreicht werden, indem das Vakuum im System mit sauerstofffreiem Stickstoff unterbrochen und weiter gefüllt wird, bis der Betriebsdruck erreicht ist. Dann soll in die Atmosphäre entlüftet und schließlich wieder ein Vakuum hergestellt werden. Dieser Prozess soll wiederholt werden, bis im System kein Kühlmittel mehr vorhanden ist. Wenn die endgültige sauerstofffreie Stickstoffladung verwendet wird, muss das System bis auf Atmosphärendruck entlüftet werden, damit Arbeiten stattfinden können. Dieser Vorgang ist unabdingbar, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Es ist zu sicherzustellen, dass sich das Ventil für die Vakuumpumpe nicht in der Nähe von Zündquellen befindet und eine Belüftung zur Verfügung steht.

- Kennzeichnung

An diesem Gerät sind Etiketten anzubringen, die besagen, dass die Ausrüstung außer Betrieb genommen und das Kühlmittel entleert wurde. Dieses Etikett muss datiert und unterzeichnet werden. Es ist sicherzustellen, dass die Ausrüstung mit Etiketten gekennzeichnet wurde, die besagen, dass die Ausrüstung brennbare Kühlmittel enthält.

VAKUUMHERSTELLUNG UND LADEN

Das Absaugen ist erforderlich, um alle eventuell im System vorhandene Feuchtigkeit und Luft zu entfernen.

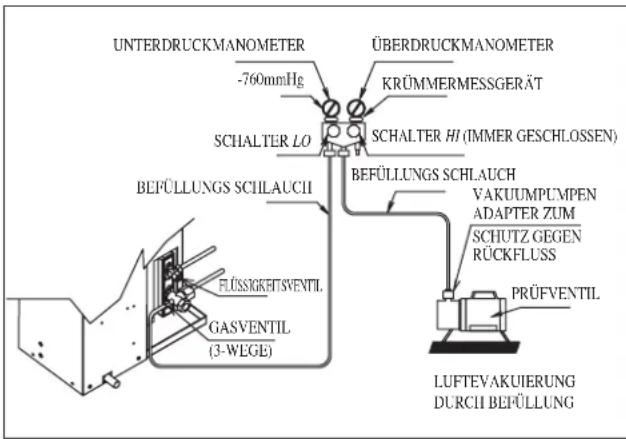

Evakuierung der Leitung und des Innenmontagegeräts

Mit Ausnahme des Außen-Gerätes, der mit dem Kühlmittel gefüllt ist, muss das Innen-Gerät und der Anschluss der Kühlmittelleitungen luft-gereinigt werden, weil die Luft Feuchtigkeit enthält,- die im Kühlmittel-Kreislauf zurückbleibt und die eine Funktionsstörung des Kompressors verursachen kann.

• Die Abdeckungen vom Ventil und dem Wartungsanschluß abnehmen.
• Den Lademesser von der Mitte aus an die Vakuumpumpe anschliessen.
• Den Lademesser an die Wartungsöffnung des 3-Weg-Ventils anschliessen.
• Die Vakuumpumpe einschalten Und etwa 30 Minuten laufen lassen. Die Evakuierungszeiten sind je nach Kapazität der Pumpe verschieden. Darauf achten, dass die Nadel des Lademessers bei -760mmHg steht.

Vorsicht

• Wenn die Nadel nicht zu bewegen -760mmHg, sicher sein, für Leckage an Flare Verbindung des Innen- und Außengerät überprüfen und reparieren das Leck bevor Sie mit dem nächsten Schritt.
• Das Ventil des Lademessers schliessen und und die Vakuumpumpe abschalten.
• Am Aussengerät das Saugventil (3-Weg-Ventil) und das Flüssigkeitsventil (2-Weg-Ventil) mit einem 4mm- Schlüssel für 6-kantige Sackschrauben öffnen (gegen den Uhrzeigersinn).

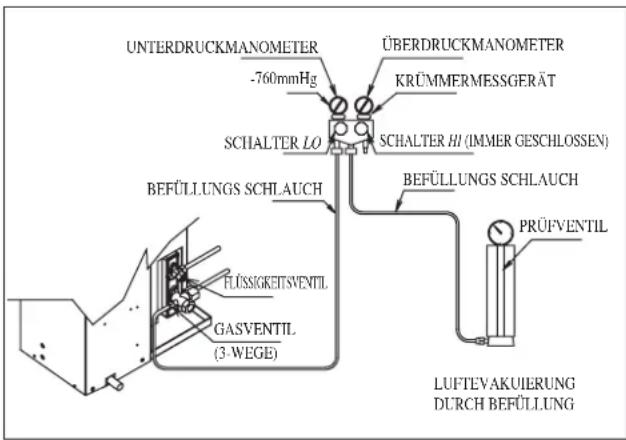

Kältemittel-Zusatzbefüllung

Dieser Arbeitsgang erfordert den Einsatz eines Gas-Füllzylinders sowie einer Präzisionswaage. Die Zusatzbefüllung erfolgt am Außenmontage-Gerät mithilfe des Ansaugventils und dem Wartungsanschluß.

• Abdeckung der Wartungsöffnung entfernen.
- Verbinden Sie die Niederdrucköffnung des Lademesser mit dem Ansaug-Wartungsanschluss in der Mitte des Zylindertanks und verschließen Sie die Hochdrucköffnung des Manometers. Die verbleibende Luft aus dem Zuliefer schlauch entfernen.
- Starten Sie das Klimagerät.
- Den Gaszylinder und das Niederdruck-Ladeventil öffnen.
- Sobald die benötigte Kältemittelmenge in das Gerät gepumpt ist, schließen Sie die Niederdruckseite und den Gaszylinder.
- Den Wartungsschlauch von der Wartungspumpe entfernen. Bringen Sie die Abdeckung wieder an.

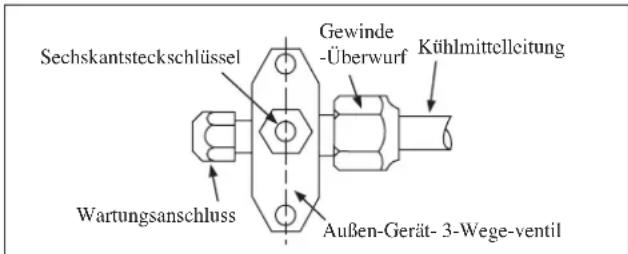

Sechskantsteckschlüssel Gewinde -Überwurf Kühlmittellleitung Wartungsanschluss Außen-Gerät- 3-Wege-ventil

UNTERDRUCKMANOMETER -760mmHg ÜBERDRUCKMANOMETER KRÜMMERMESSGERÄT SCHALTER LO SCHALTER HI (IMMER GESCHLOSSEN) BEFÜLLUNGS SCHLAUCH VAKUUMPUMPEN ADAPTER ZUM SCHUTZ GEGEN RÜCKFLUSS PRÜFVENTIL LUFTEVAKUIERUNG DURCH BEFÜLLUNG FLÜSSRKETSVENTIL GASVENTIL (3-WEGE)

UNTERDRUCKMANOMETER -760mmHg ÜBERDRUCKMANOMETER KRÜMMERMESSGERÄT SCHALTER LO SCHALTER HI (IMMER GESCHLOSSEN) BEFÜLLUNGS SCHLAUCH BEFÜLLUNGS SCHLAUCH FLÜSSIGKEITSVENTIL GASVENTIL (3-WEGE) PRÜFVENTIL LUFTEVAKUIERUNG DURCH BEFÜLLUNG

ZUSÄTZLICHE BEFÜLLUNG

Das Außenmontage-Gerät ist bereits werkseitig mit Kältemittel befüllt. Wenn die Rohrlänge ist weniger als 7,5m, dann zusätzliche Gebühr nach dem Absaugen ist nicht erforderlich. Falls die Rohrleitung länger als 7,5m misst, muss zusätzliches Kühlmittel gemäß den Angaben in der Tabelle aufgefüllt werden.

Zusätzliches Auffüllen von Kühlmittel [g] pro zusätzlicher 1m Länge wie in der Tabelle angegeben.

Modell	Innen (FTXC) 25 35 50	60
	Außen (RXC) 25 35 50	60
Zusätzliche Befüllung [g/m]		17 17 17 17

Beispiel:

FTXC25 & RXC25 mit 12m Rohrleitung, zusätzliche Rohrlänge ist 4,5m. Somit,

Zusätzliche Befüllung = 4,5[m] x 17[g/m]

$$ = 7 6, 5 [ \mathrm{g} ] $$

BETRIEBSLEUCHTANZEIGE

Infrarot-Signalempfänger

Wurde über die Fernbedienung ein Infrarot-Signal gesendet, so antwortet der Signalempfänger des Gerätes für im Haus wie unten angegeben und bestätigt den Signalempfang.

AN auf AUS 1 langer Piepston
AUS auf AN Hinunterpumpen/Kühlung eingeschaltet	2 kurze Piepstöne
Andere 1 kurze Piepstöne

Kühleinheit/Wärmepumpe

Nachstehende Tabelle enthält die einzelnen LED-Funktionsanzeigen für Normalbetrieb und die verschiedenen Störungsmeldungen. Die LED Anzeigelampen befinden sich an der Mitte der Klimaanlage Maßeinheit.

Die Wärmepumpe kann auf automatischen Betrieb „auto“ geschaltet werden, so daß sie zwecks Aufrechterhaltung der vom Benutzer voreingestellten Raumtemperatur entweder auf Kühl- oder Heizbetrieb schaltet.

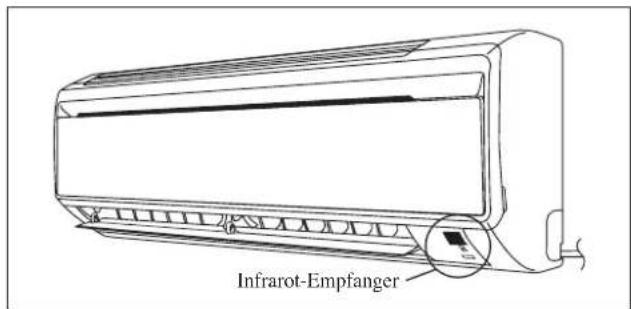

Infrarot-Empfanger

Leuchtdiode für Kühlbetrieb / Wärmepumpe

Infrarot-Empfanger Kühlen/Hitze Timer (Zeiteinstellung) Sleep (Schlummerfunktion) ON/OFF EIN-/AUS-Schalter

LED –Funktionsanzeige: Normalbetrieb und Störungssituationen des Kühlgeräts/Wärmepumpe

	KÜHLEN SIEAB/HITZE(BLAU/ROT)		Betrieb
	BLAU		Kühlmodus
	ROT		Heiz-Modus
	ROT		Automatik-Modus in Heizfunktion
	BLAU		Automatik-Modus in Kühlfunktion
			Zeitschalter an
			Schlafmodul an
	BLAU		Ventilatormodus eingeschaltet
	BLAU		Trocknungsmodus eingeschaltet
	ROT		Enteisung
	BLAU		Gerätefehler

○ EIN

Blinkend

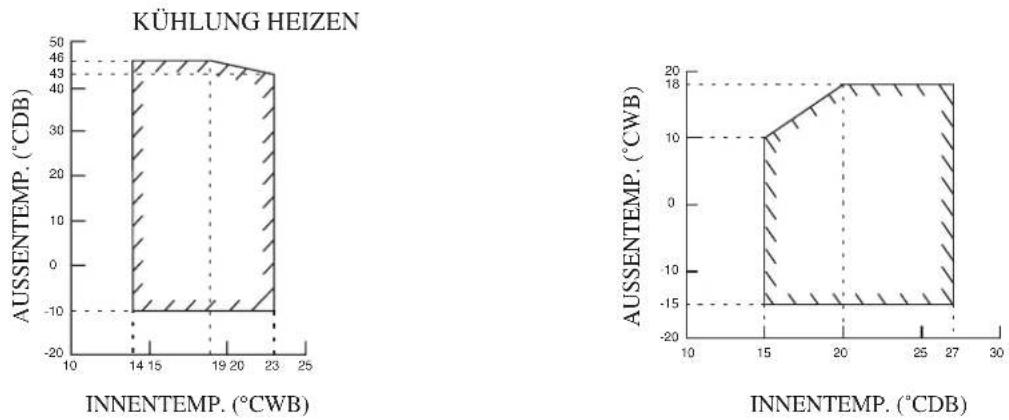

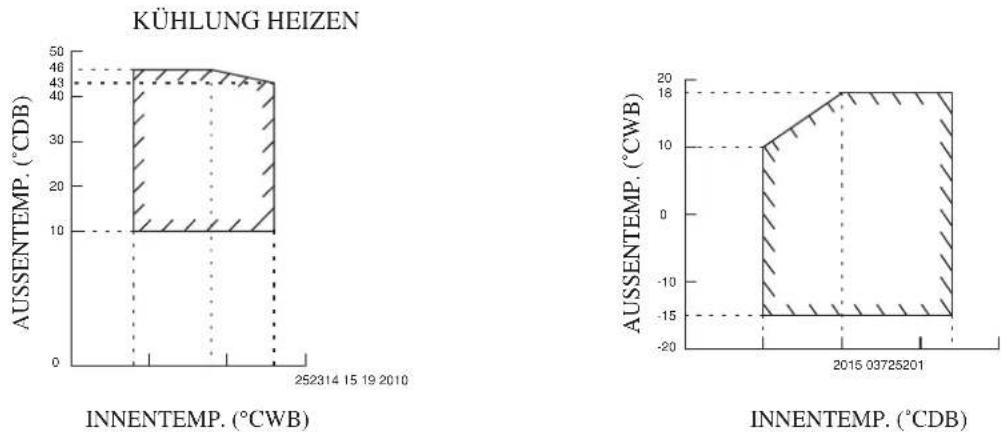

Heizpumpe Modell

Modell: FTXC 25/35 RXC 25/35

DB: Trockenkugel WB: Feuchtkugel

Modell: FTXC 50/60 RXC 50/60

DB: Trockenkugel WB: Feuchtkugel

LUFTFILTER

1. Öffnen der Frontplatte.

- Halten Sie die Platte an den Vertiefungen des Hauptgerätes (2 Vertiefungen auf der rechten undlinken Seite), und heben Sie sie bis zum Anschlag an.

Ausspartung am Hauptgerät

2. Ziehen Sie die Luftfilter heraus.

- Drücken Sie den Griff in der Mitte jedes Filters nach oben, ziehen Sie ihn dann nach unten heraus.

3. Nehmen Sie den Biofilter mit Bakteriostatik heraus, virusstatische Funktionen.

- Halten Sie den Rahmen an den Vertiefungen fest und haken Sie die 4 Klemmen aus.

Titanium-Apatit-Filter (Biofilter) Beigefügtes Konzept

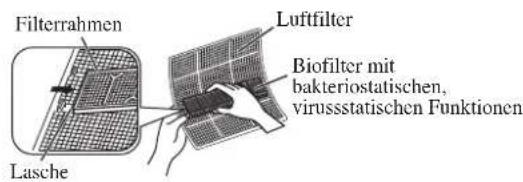

4. Reinigen oder ersetzen Sie alle Filter.

Siehe abbildung.

- Beim Abschütteln des restlichen Wassers den Filter nicht auswringen.

Filterrahmen Luftfilter Biofilter mit bakteriostatischen, virussstatischen Funktionen Lasche

5. Stellen Sie den Luft- und den Biofilter mitb bakteriostatischen, virusstatischen Funktionen in die ursprüngliche Einstellung zurück und schließen Sie den Deckel auf der Vorderseite.

• Setzen Sie die Klemmen der Filter in die Schlitze der Frontplatte ein. Schließen Sie das Frontplatte langsamund drücken Sie das Platte an den 3 Punkten. (1 auf jeder Seite und 1 in der Mitte.)
• Der Luftfilter und der Biofilter mit bakteriostatischen, virusstatischen Funktionen besitzen in der horizontalen Richtung eine symmetrische Form.

FRONT

* Biofilter und Titanapatitfilter sind optionale Zubehörteile.

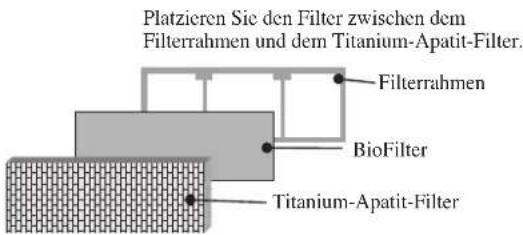

Einbau des Biofilters

Die Biofilter befinden sich in einerluftdicht verschlossenen Tasche.

Nehmen Sie sie für den Einbau heraus.

Platzieren Sie den Filter zwischen dem Filterrahmen und dem Titanium-Apatit-Filter. Filterrahmen BioFilter Titanium-Apatit-Filter

VORSICHT

• Verwenden Sie diesen BioFilter in der trockenen Jahreszeit, so zum Beispiel Winter.
  • Lagerung, Handhabung und Betriebsmethoden.

• Die Lebensdauer der BioFilter beträgt nach dem Öffnen ungefähr ein Jahr.
- Verwenden Sie den BioFilter nicht direkt, so lagern Sie ihn bitte nicht an einem Ort, an dem er extremem Sonnenlicht, hohen Temperaturen und/oder hoher Feuchtigkeit ausgesetzt ist.
- Bei der Farbe des BioFilters können aus Herstellungsgründen leichte Unterschiede auftreten. Dies hat jedoch keine Auswirkungen auf die Geräteleistung.
- Bitte öffnen Sie vor Gebrauch diese Tasche ordnungsgemäß. BioFilter sollten bis kurz vor dem Gebrauch in der ungeöffneten und versiegelten Verpackung bleiben. (Sonst kann es zu Leistungsbeeinträchtigungen oder Qualitätsverlust kommen.)
- Um Erstickungsgefahr oder andere Unfälle zu vermeiden, entsorgen Sie den Plastikbeutel sofort nach Entnahme des BioFilters. Er darf nicht in die Hände von Babies und Kindern gelangen.
- Bewahren Sie den BioFilter längere Zeit auf, so lassen Sie ihn bitte ungeöffnet und lagern Sie ihn an einem kühlen Ort, an dem er keinem direkten Sonnenlicht ausgesetzt ist.

- Bitte entsorgen Sie den alten BioFilter nach dem Gebrauch als nicht brennbaren Abfall.

- Betrieb mit verschmutzten Filtern:

(1) die Luft kann nicht deodorisiert werden. (3) schwache Leistung beim Heizen oder Kühlen sind die Folge.
(2) die Luft kann nicht gereinigt werden. (4) unangenehme Gerüche können die Folge sein.
- Kontaktieren Sie zur Bestellung von BioFiltern den Service-Shop, in dem Sie die Klimaanlage gekauft haben.

INSTANDHALTUNG UND WARTUNG

Wartungsteile Wartungsverfahren Intervall
Luftfilter Innen-Gerät	Luftfilter mit Staubsauger absaugen oder in lauwarmem Wasser (unter 40°C/104°F) mit neutraler Seife auswaschen.2. Sorgfältig ausspülen und vor dem Wiedereinsetzen trocknen.3. Kein Benzin, Verdünner oder Chemikalien verwenden, um den Filter zu reinigen.	Mindestens einmal alle 2 Wochen.Gegebenenfalls häufiger.
Innen-gerät Staub oder Schmutz an Gitter und Abdeckung mit einem weichen Tuch abwischen. Das Tuch vorher in lauwarmem Wasser (unter 40°C/104°F) mit neutraler Seife anfeuchten.2. Kein Benzin, noch Verdünner oder sonstige Chemikalien zum Reinigen des Innengeräts verwenden.		Mindestens einmal alle 2 Wochen.Gegebenenfalls häufiger.

VORSICHT

- Vermeiden Sie direkten Kontakt der Plastikteile mit den Reinigern für die Wärmetauscher. Die Plastikteile können sich aufgrund chemischer Reaktionen verformen.

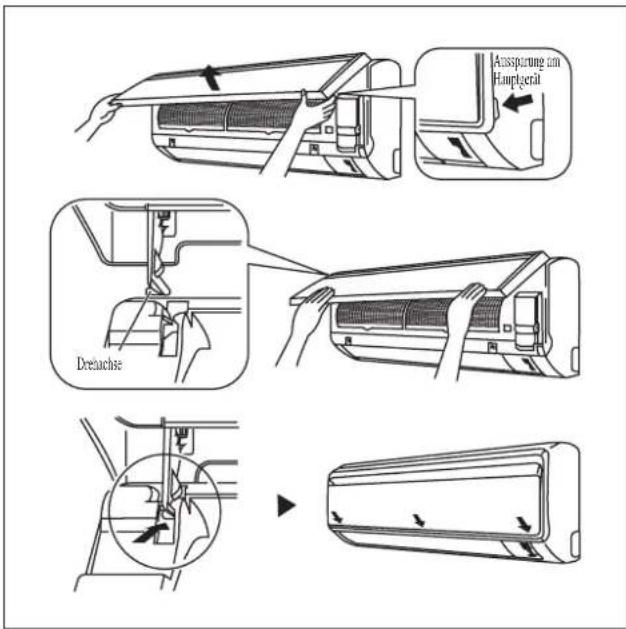

1. Öffnen der Frontplatte.

- Halten Sie die Platte an den Vertiefungen des Hauptgerätes (2 Vertiefungen auf der rechten undlinken Seite), und heben Sie sie bis zum Anschlag an.

2. Abnehmen der Frontplatte.

- Während Sie die Frontplatte weiter anheben, schieben Sie sie nach rechts, und ziehen Sie sie zur Vorderseite. Die linke Drehachse wird gelöst. Schieben Sie die rechte Drehachse nach links, und ziehen Sie sie zum Abnehmen zur Vorderseite.

3. Anbringen der Frontplatte.

• Richten Sie die rechte und linke Drehachse der Frontplatte auf die Nuten aus, und drücken Sie sie bis zum Anschlag hinein.
  • Die Frontplatte sachte schließen. (Beide Seiten und die Mitte der Frontplatte andrücken.)

Drehache Anpassierung am Hauptgeräte

VORSICHT

• Berühren Sie nicht die Metallteile des Innengerätes. Sie können sich verletzen.
• Stützen Sie das Frontplatte beim Aus- und Einbau fest mit einer Hand, damit es nicht herunterfällt.
• Verwenden Sie zum Reinigen kein heißes Wasser mit einer Temperatur von mehr als 40°C ist, kein Waschbenzin oder Benzin, keinen Verdünner oder andere verdunstende Öle, Poliermittel, Scheuerbürsten oder andere harte Gegenstände.
• Vergewissern Sie sich nach dem Reinigen, dass das Frontplatte sicher befestigt wurde.

Bei Längerer Nichtbenutzung Das KlimaGerätes

Betreiben Sie das Gerät 2Stunden lang in folgender.Einstellung Betriebsmodus : Kühlen Temperatur : 30°C/86°F

Netzstecker ziehen. Falls das Klimagerät an einen eigenen Stromkreis angeschlossen ist, diesen Stromkreis unterbrechen (Sicherung herausdrehen oder Sicherungsautomat abschalten). Batterien aus der Fernbedienung nehmen.

STÖRUNGSBEHEBUNG

Bei Fragen zu Ersatzteilen wenden Sie sich bitte an einen autorisierten Händler. Wenn eine Fehlfunktion des Klimagerätes festgestellt wird, dann sofort die Stromversorgung des Gerätes unterbrechen. Nachfolgend einige Hinweise zur Behebung von einfachen Störungen.

Störung Ursache / Maßnahme
1. Dehklonipreskursetztegieh Nähringten Anach Einschaben4 des Klimagerätes nicht in Gang.	– Minuten warten, bevor der Kompressor anläuft.
Das Klimagerät funktioniert nicht.2. Stromversorgung fehlerhaft/ggf. Sicherung austaushen.– Netzstecker nicht eingesteckt.– Timer möglicherweise falsch programmiert.– Kann die Störung nach all diesen Abklärungen nicht behoben werden, dann den Installateur des Klimagerätes kontaktieren.
Der Luftstrom ist zu schwach.3. Luftfilter verschmutzt.	– – Die Türen oder Fenster sind geöffnet.– Lufteinlaß bzw. Luftauslaß verstopft.– Regeltemperatur nicht hoch genug.
Die ausgeblasene Luft riecht unangenehm.4. Geruchsbildung möglicherweise durch Zigarettenrauch, Parfüm usw. und entsprechenden Ablagerungen am Wärmetauscher.
Kondensation am Vordergitter des Innengerätes.5. Bedingt durch Luftfeuchtigkeit nach längerem Betrieb des Gerätes.– Eingestellte Temperatur zu niedrig; Temperatureinstellung erhöhen und das Gerät bei hoher Gebläsedrehzahl laufen lassen.
Wasser fließt aus dem Klimagerät.6. Schalten Sie das Gerät-aus und wenden Sie sich an Ihren Händler.

Kann die Störung nicht behoben werden, sollte der örtliche Kundendienst bzw. der Installateur benachrichtigt werden.

ESQUEMA Y DIMENSIONES

TIRAGE AU VIDE ET CHARGE

1. Dendem folgenden Normen) oder einem anderen Normdokument oder -dokumenten entsprichtensprechen, unter der Voraussetzung, die sie mehr zu erworben konsleistungen dingesetzt worden. ИНСТОУЩАЯК:

1. Paris, Europe 1974 (20th Feb. 2023), 1985.

3SLY-C V0

3, Lot 60334, Persiaran Bukit Rahma

Taman Perindustrian Bukit Rahman Putra, 47000 Sungai Buloh. Selangor Darul Ehsan

02(6) erktigt auf seine alleinige Vermittlung, daß die Modale der Klimageräte für die diese Erkörung bestimmt ist

02 dertden folgenden Nom(1) oder einem anderen Nomdkument oder -dokumenten entspricht/entsorechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen ergesetzt werden:

1. Reßung die pionschern, der
2. gemäß den Vorwahlen, de

02 gen als den verschließlich

US commencement aux supera

02 gemäß den Vorschriften dar: 11 enligt viikoren i 20 vaslavat nöualale:

03 collicn le mielii aux suplalobis des: 12 glt i freinhold in bestiellin else le 21 ci equamir "klayshie" ha. 04 vareensorglig de begaingen van: 13 coudatlaan määrävssä: 22 laikants mucstalu, paleijiaru:

05 siguendo las disposiciones de: 14 za dodržení ustanovení płedpisu: 23 levárrojot prasítbas, kas noteiktas: 06 secondo le prescrizioni per: 15 prema coredbama: 24 održevajíc ustanoveria: 07 με rýjovan kov štoróšuv kov: 16 kůveti a/z: 25 bunun koşullanna uygun darak:

08 de acordo com o preislo em: 17 zgoorie z postanowieniami Dyrekiv: 09 в. состrietтани, с. розокреники; 18 in urma preverdeclr:
