РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RXC25AV1B DAIKIN

Руководство по монтажу Серия R32 с раздельной установкой

ЗНАК (ПОЖАЗЫВАЕТ НАПРАВЛЕНИЕ ТРУБОПРОВОДА

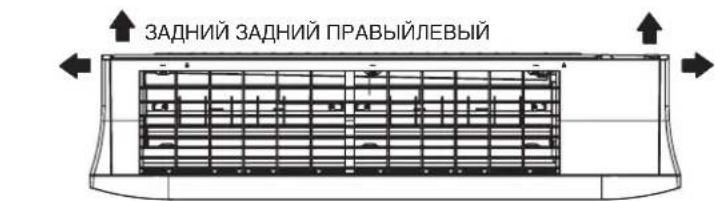

ЗАДНИЙ ЗАДНИЙ ПРАВЫЙЛЕВЫЙ

ВИД СВЕРХУ

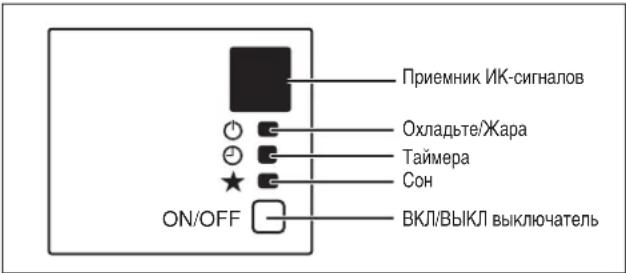

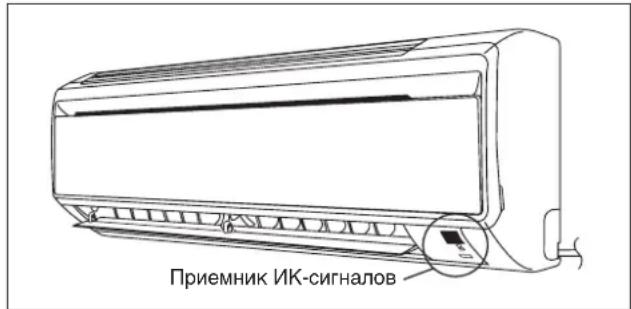

A ПРИЕМНИК СИГНАЛА КОМНАТНЫЙ БЛОК ПЕРЕКЛЮЧАТЕЛЬ ВКЛ./ВЫКЛ. ТЕРМОРЕЗИСТОР КОМНАТНОЙ ТЕМПЕРАТУРЫ (ВНУТРИ) АФИКСИРОВАННЫЕ ВИНТЫ ПЕРЕДНЕЙ РЕШЕТКИ (ВНУТРИ) НИЖНИЙ НИЖНИЙ ЖАЛЮЗИ

ВИД СПЕРЕДИ

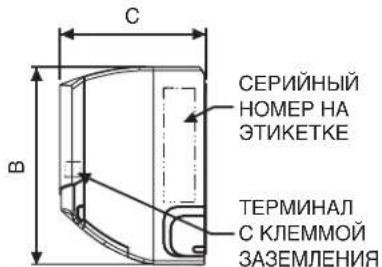

C B СЕРИЙНЫЙ НОМЕР НА ЭТИКЕТКЕ ТЕРМИНАЛ С КЛЕММОЙ ЗАЗЕМЛЕНИЯ

ВИД СБОКУ

Комнатного блок [FTXC]

Рекомендуемые позиции закрепления установочной платы (всего 5 позиций) Сквозное отверстие в стене ∅ 65мм Позиция дренажного шланга Всего размеры указаны в мм

Модель\Размер

A

B

C

D

E

F

G

H

I

J

K

L

25/35

859 2

88 209

104 1

41 30 4

6 55 5

6 153 1

81 207

52

M

Комнатного блок [FTXC]

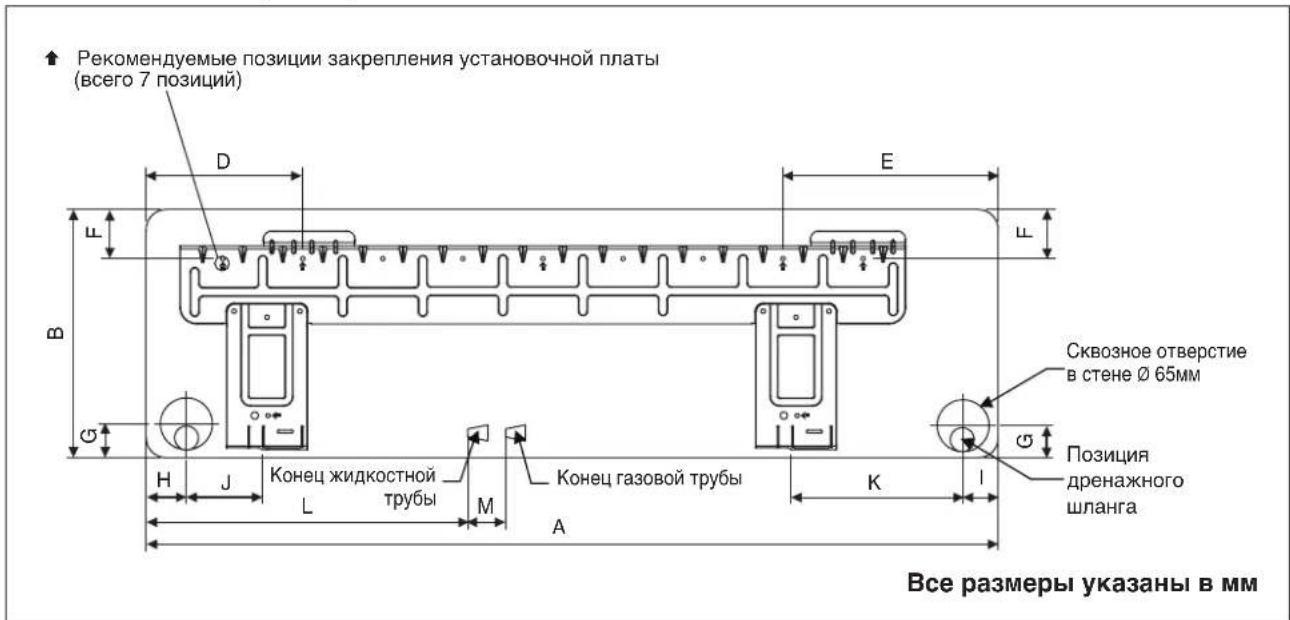

Рекомендуемые позиции закрепления установочной платы (всего 7 позиций) D E L B C H J L M A Конец жидкостной трубы Конец газовой трубы K I Сквозное отверстие в стене ∅ 65mm Позиция дренажного шланга Все размеры указаны в мм

Модель\Размер

A

B

C

D

E

F

G

H

I

J

K

L

50/60

1124

310 23

7 190

173 61

40 45

48 91 2

19 580

45

M

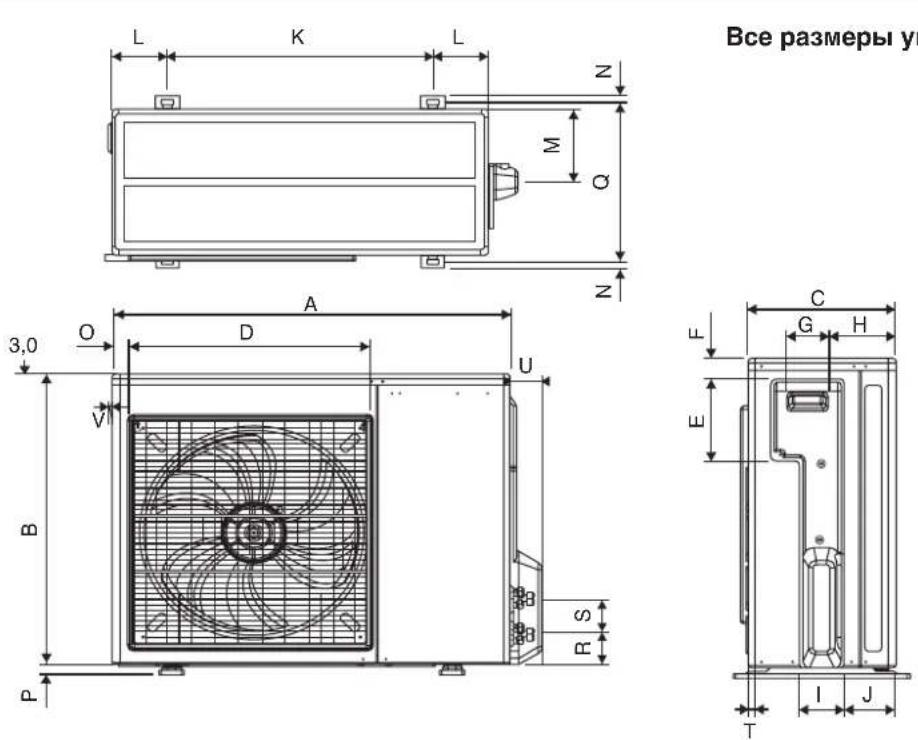

Наружный блок [RXC]

Все размеры указаны в мм

Модель\Размер	A	B	C	D	E	F	G	H		I	J	K	L	M	N	O	P
25/35	550	658	51	11	273	16	14	470	96	93	94	60	14	133	8	10	299

Q

Наружный блок [RXC]

Все размеры указаны в мм

Модель\Размер	A	B	C	D	E	F	G	H		I	J	K	L	M	N
50	855	628	328	520	179	46	93	149	101	113	603	126	164	15	34
60	855	730	328	520	179	46	93	149	101	113	603	126	164	15	34

0

Модель\Размер	P	Q	R	S	T	U	V
50	23	362	73	75	8	67	7
60	23	362	73	75	8	67	7

РУКОВОДСТВО ПО УСТАНОВКЕ

Это руководство рассматривает процедуру установки с целью обеспечения безопасности и соответствующих стандартов для функционирования блока кондиционера.

Специальная регулировка по месту установки может быть необходима.

Перед использованием Вашего кондиционера, прочитайте, пожалуйста, внимательно данное руководство по эксплуатации и сохраните его для обращения за справками в будущем.

Этот аппарат предусмотрен для использования опытным и обученным персоналом в магазинах, в легкой промышленности и сельском хозяйстве, или для коммерческого применения непрофессионалами.

Данное устройство не предназначено к эксплуатации лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, а равно и теми, у кого нет соответствующего опыта и знаний.

Такие лица допускаются к эксплуатации устройства только под наблюдением или руководством лица, несущего ответственность за их безопасность.

За детьми необходим присмотр во избежание игр с устройством.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

⚠️ ВНИМАНИЕ ⚠ ОСТОРОЖНО

• Установка и техническое обслуживание должны проводиться квалифицированным персоналом, знающим местный код и положения и имеющим опыт работы с данным видом устройств.
• Весь монтаж проводов должен проводиться в соответствии с национальными правилами электромонтажа.
• Перед началом электромонтажа удостоверьтесь, что напряжение блока соответствует указанному на табличке, согласно электрической схеме.
• Блок должен быть ЗАЗЕМЛЕН для предотвращения возможной опасности в результате неправильной установки.
• Вся электропроводка не должна соприкасаться с водопроводными трубами или другими движущимися частями вентиляторных электродвигателей.
• Удостоверьтесь, что блок ВЫКЛЮЧЕН перед установкой или обслуживанием.
• Прежде чем производить сервисные работы, кондиционер следует отключить от электросети.
• НЕ выдергивайте шнур при включенном питании. При этом можно получить серьезные удары током и вызвать угрозу пожара.
• Держите комнатный и наружный блоки, силовой кабель и проводку передачи как минимум за 1м от телевизоров и радио для предотвращения искаженного изображения и помех. (В зависимости от типа и источника электрических волн, помехи могут быть услышаны даже при установке более чем на 1м).

ВНИМАНИЕ

Для ускорения процесса оттаивания (если применяется) не используйте средства и методы, которые не рекомендованы производителем. Кондиционер должен храниться в помещении, где отсутствуют устройства, представляющие для него риск возгорания (например, открытое пламя, работающие газовые приборы или электронагреватели). Не протыкайте и не сжигайте устройство. Обратите внимание, что при утечке хладагента его запах можно не почувствовать. Кондиционер должен храниться, устанавливаться и эксплуатироваться в помещении, площадь которого больше значения Хм² (см. стр. 13).

ПРИМЕЧАНИЕ: Производитель может предоставить другие подходящие примеры или дополнительные сведения о запахе хладагента.

Пожалуйста, обратите внимание на нижеследующие важные моменты при установке.

• Не устанавливайте блок в месте, где может произойти утечка взрывоопасного газа.
  Если имеется утечка газа и его сбор рядом с блоком, то он может стать причиной возгорания.
• Удостоверьтесь, что сливные трубы соединены надлежащим образом. Если сливные трубы не соединены надлежащим образом, это может стать причиной течи, которая намочит мебель.
  • Не подвергайте перегрузке блок.
  Данный блок установлен на определенную нагрузку на заводе- изготовителе.
  Перегрузка вызовет перегрузку тока или повредит компрессор.
• Удостоверьтесь, что панель блока закрыта после технического обслуживания или установки.
  Неплотно закрепленные панели вызовут шум при работе блока.
• Острые края и поверхности змеевиков являются потенциальными местами нанесения травм. Остерегайтесь контакта с этими местами.
• Перед тем, как включать питание, переведите выключатель удаленного контроллера в положение "OFF" во избежание случайного срабатывания устройства. Если этого не сделать, при включении питания вентиляторы автоматически начнут вращаться и обслуживающий персонал или пользователь подверghется опасности.
• Не устанавливайте блоки в дверном проеме или в непосредственной близости с ним.
• Не допускайте работы каких-либо обогревательных приборов в непосредственной близости с блоком кондиционера воздуха и не используйте в помещении, в котором имеется минеральное масло, пары нефти или масла, так как это может привести к расплавлению или деформации пластиковых деталей в результате чрезмерного тепла или химической реакции.
• При использовании блока на кухне не допускайте попадания муки во всасывающее устройство блока.
• Данный блок не подходит для промышленного использования, характеризующегося наличием тумана смазочно-охлаждающей жидкости, железного порошка или больших колебаний электрического напряжения.
• Не устанавливайте блоки в таких местах, как горячий источник или нефтеперегонный завод, характеризующиеся наличием газа сульфида.
• Убедитесь, что цвет проводов наружного блока и маркировка терминалов совпадает с соответствующими элементами комнатного блока.
• ВАЖНО: НЕ УСТАНАВЛИВАЙТЕ ИЛИ НЕ ИСПОЛЬЗУЙТЕ КОНДИЦИОНЕР В МОЕЧНОЙ.
• Для входящего электропитания не следует использовать соединенные и скрученные многожильные провода.
• Оборудование не предназначено для использования в потенциально взрывоопасной среде.

ПРЕДУПРЕЖДЕНИЕ

Требования по утилизации

Ваше изделие для кондиционирования воздуха отмечено этим символом. Это означает, что электрические и электронные изделия не должны быть смешаны с несортированными бытовым отходами.

Не пытайтесь самостоятельно демонтировать систему: демонтаж системы кондиционирования воздуха, обработка хладагента, масла и других деталей должна быть произведена квалифицированным специалистом по установке согласно соответствующему местному и национальному законодательству.

Кондиционеры воздуха должны быть обработаны на специализированном перерабатывающем оборудовании для повторной утилизации, повторного использования отходов и восстановления. Убедившись в том, что данное изделие правильно утилизировано, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей. Для получения подробной информации обратитесь, пожалуйста, к вашему специалисту по установке или местным властям.

Батареи должны быть удалены из пульта дистанционного управления и утилизированы отдельно согласно соответствующему местному и национальному законодательству.

ВАЖНО

Важная информация об используемом хладагенте

Этот продукт содержит фторированные парниковые газы.

Не выпускайте газы в атмосферу.

Марка хладагента: R32

Величина ПГП ^(1) : 675

(1) ПГП = Потенциал Глобального Потепления

1 Впишите несмываемыми чернилами:

① количество хладагента, заправленного в изделие на заводе;
② количество хладагента, заправленного дополнительно на месте; и
■ ① + ② общее количество заправленного хладагента

в этикетку информации о заправленном хладагенте, при-лагаемую к изделию.

Заполненную этикетку необходимо прикрепить рядом с заправочным портом изделия (например, на внутреннюю поверхность сервисной крышки).

а Заводская заправка хладагентом: см. табличку с наименованием блока
b Объем дополнительно заправленного хладагента
с Общее количество заправленного хладагента
d Выбросы парниковых газов для общего количества заправленного хладагента в тоннах CO_2 -эквивалента
e ПГП = потенциал глобального потепления

ПРИМЕЧАНИЕ

В Европе выбросы парниковых газов для полной заправки хладагента в системе (выражаются в тоннах CO_2 -эквивалента) используются для определения интервалов технического обслуживания. Руководствуйтесь применимым законодательством.

Формула для расчета выбросов парниковых газов:

значение ПГП для хладагента × общая заправка хладагента (кг) / 1000

2 Закрепите табличку внутри наружного блока. Для нее предусмотрено место на наклейке с электрической схемой.

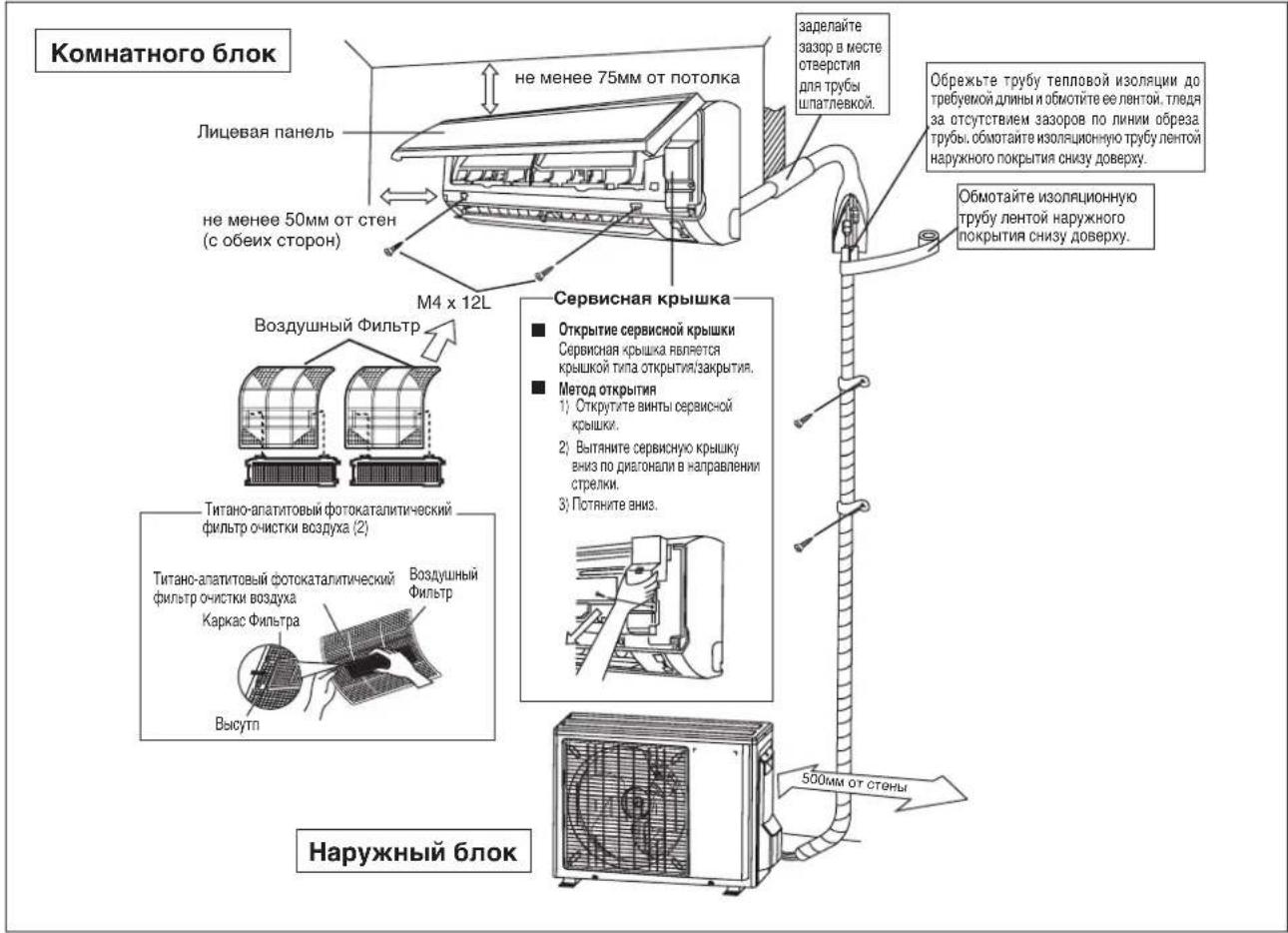

РИСУНОК УСТАНОВКИ

Комнатного блок Лицевая панель не менее 75mm от потолка заделайте зазор в месте отверстия для трубы шпатлевкой. Обрежьте трубу тепловой изоляции до требучей длины и обмотите ее лентой, тпедя за отсутствием зазоров по линии образа трубы, обмотайте изоляционную трубу лентой наружного покрытия снизу доверху. Не менее 50mm от стен (с обеих сторон) M4 x 12L Сервисная крышка Воздушный Фильтр Титано-апатитовый фотокаталитический фильтр очистки воздуха (2) Титано-апатитовый фотокаталитический фильтр очистки воздуха Каркас Фильтра Выступ Наружный блок Открытие сервисной крышки Сервисная крышка является крышкой типа открытия/закрытия, Метод открытия 1) Открутите винты сервисной крышки, 2) Вытяжните сервисную крышку вниз по диагонали в направлении стрелки, 3) Потяжните вниз. 500mm от стены

УСТАНОВКА НАРУЖНОГО БЛОКА (25/35)

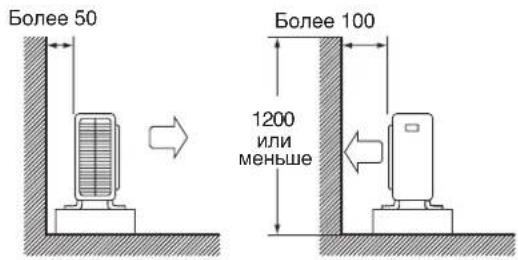

• В месте, где стена или другое препятствие блокируют входящий или выходящий поток воздуха, необходимо соблюдать инструкции по установке, представленные ниже.
• Для любого примера установки, представленного ниже, высота стены на стороне нагнетания должна быть не более 1200мм.

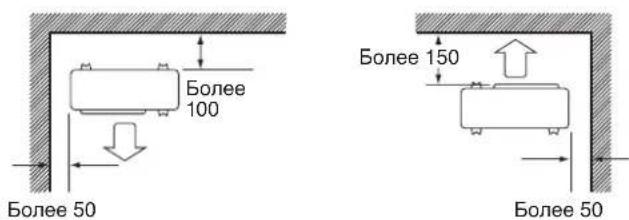

Одна сторона обращена к стене

Более 50 Более 100 1200 ИЛИ МЕНЬШЕ

Вид сбоку

Две стороны обращены к стене

Более 100 Более 50 Более 150 Более 50

Вид сверху

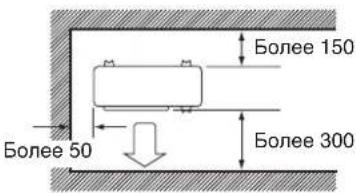

Три стороны обращены к стене

Более 150 Более 50 Более 300

Вид сверху
Блок: мм

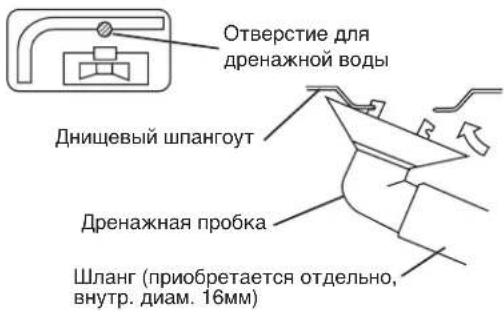

Прокладка дренажной системы.

(Только блоки с тепловым насосом)

1) Используйте для дренажа дренажную пробку.
2) Если дренажное отверстие закрыто монтажным основанием или поверхностью пола, разместите под опорами наружного блока дополнительные подставки для основания на высоте не менее 30мм.

3) В холодной местности не используйте с наружным блоком дренажный шланг. (Дренажная вода может замерзнуть, что снизит теплопроизводительность.)

Отверстие для дренажной воды Днищевый шпангоут Дренажная пробка Шланг (приобретается отдельно, внутр. диам. 16мм)

УСТАНОВКА НАРУЖНОГО БЛОКА (50/60)

Наружный блок должен быть установлен таким образом, чтобы предотвратить замыкание горячего выпускаемого воздуха или образование препятствия для воздушного потока. Пожалуйста, соблюдайте установочные габариты, показанные на рисунке. Выберите самое прохладное место, где температура воздуха на впуске не превышает наружную температуру воздуха (см. рабочий диапазон).

Установочные габариты

Размер	A	B	C	D
Мин. Расстояние, мм	300	1000	300	500

Примечание: Если есть какие-либо препятствия высотой более половины, высоты аппарата (Н), пожалуйста, позвольте больше места, чем указано в таблице выше.

Удаление конденсированной воды из наружного блока

(Только блоки с тепловым насосом)

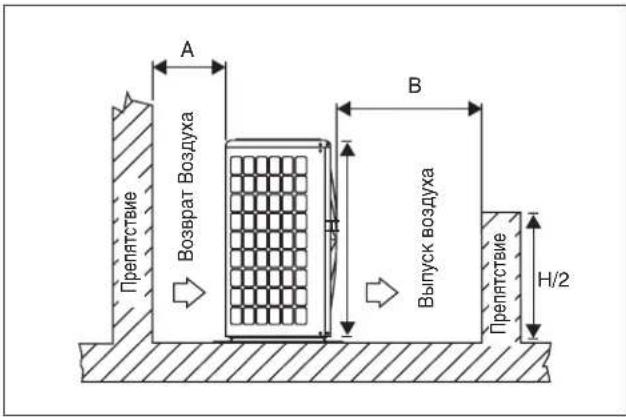

• В основании наружного блока для удаления конденсированной воды имеются 2 отверстия. Вставьте сливное колено в одно из отверстий.
• Для установки сливного колена вставьте сначала одну часть крюка в основание (часть А), затем во время установки другой части в основание расположите сливное колено в соответствии с направлением, указанным стрелкой. После установки убедитесь, что сливное колено плотно прилегает к основанию.
• Если блок устанавливается в снежной и холодной местности, конденсированная вода может замерзнуть в основании. В этом случае снимите пробку, расположенную на днище блока, чтобы обеспечить беспрепятственный сток.

A B Выпуск воздуха H/2 Препятствие Возврат воздуха Препятствие

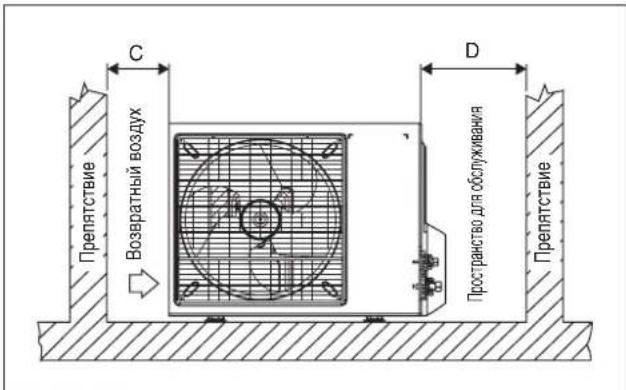

Препятствие Возвратный воздух C D Пространство для обслуживания Препятствие

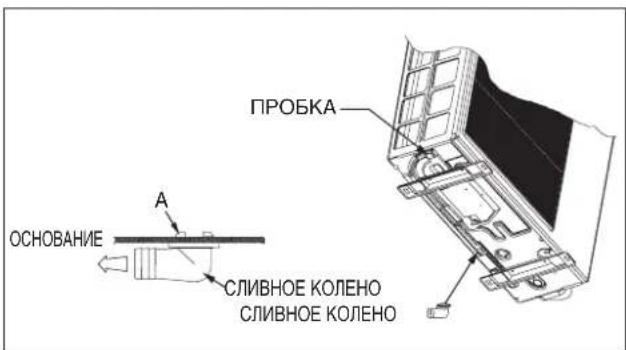

ПРОБКА ОСНОВАНИЕ A СЛИВНОЕ КОЛЕНО СЛИВНОЕ КОЛЕНО

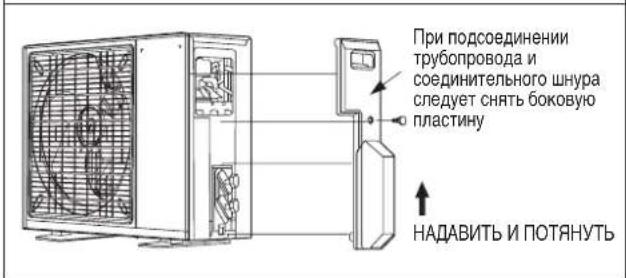

При подсоединении трубопровода и соединительного шнура следует снять боковую пластину НАДАВИТЬ И ПОТЯНУТЬ

УСТАНОВКА КОМНАТНОГО БЛОКА

Внутренний блок должен быть установлен таким образом, чтобы предотвратить замыкание холодного выпускаемого воздуха и горячего рециркуляционного воздуха. Пожалуйста, соблюдайте установочные габариты, показанные на рисунке. Не размещайте внутренний блок в месте возможного воздействия на него прямого солнечного света. Кроме того, месторасположение должно быть пригодным для прокладки трубопровода и дренажной системы, а также должно находиться в удалении от дверей и окон.

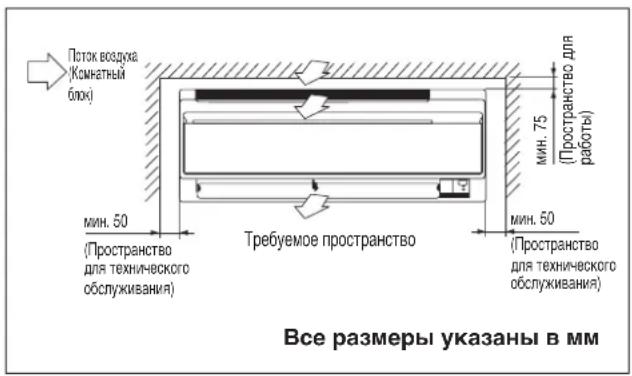

Поток воздуха Комнатный блок) мин. 50 (Пространство для технического обслуживания) Требуемое пространство мин. 75 (Пространство для работы) мин. 50 (Пространство для технического обслуживания) Все размеры указаны в мм

Прокладку трубопровода хладагента к блоку можно выполнить несколькими способами (с левой или с правой стороны на задней части блока), используя вырезанные отверстия на корпусе блока. Осторожно согните трубы для придания им необходимого положения и выравнивания с отверстиями. Для провода сбоку и внизу подведите трубы и расположите их в необходимом направлении. Сливной шланг для удаления конденсации можно прикрепить к трубам с помощью ленты.

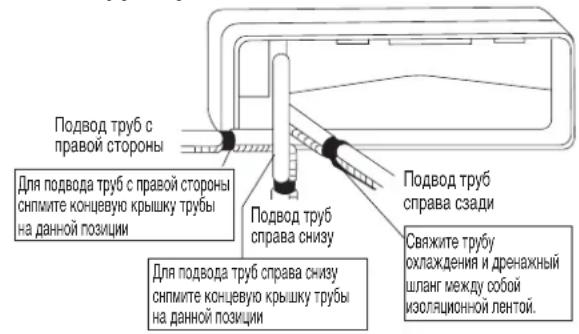

Правый боковой, правый задний или правый нижний трубопровод

Подвод труб с правой стороны Для подвода труб с правой стороны снимите концевую крышку трубы на данной позиции Подвод труб справа снизу Свяжите трубу охлаждения и дренажный шланг между собой изоляционной лентой. Для подвода труб справа снизу снимите концевую крышку трубы на данной позиции

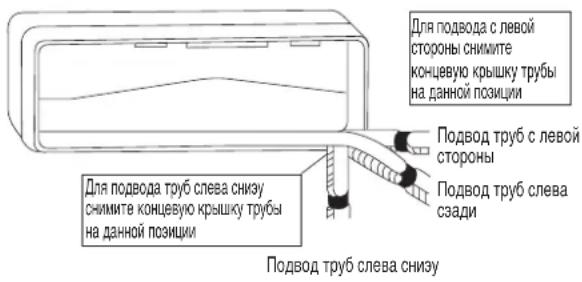

Левый боковой, левый задний или левый нижний трубопровод

Для подвода с левой стороны снимите концевую крышку трубы на данной позиции Подвод труб с левой стороны Подвод труб слева сзади Подвод труб слева снизу

Сборка монтажной пластины

Убедитесь, что стена достаточно крепкая, чтобы выдержать вес блока. В противном случае необходимо укрепить стену пластинами, балками или стойками.

Для выравнивания по горизонтали используйте уровень и закрепите модель FTXC 25/35 5 подходящими винтами, а модель FTXC 50/60 7 винтами.

Если задний трубопровод слишком длинны, чуть ниже на внешней стене просверлите шарощечной дрелью отверстие диаметром 65мм (см. рисунок).

FTXC 25/35

Установочная плата Крепежный винт установочной платы

FTXC 50/60

Установочная плата Крепежный винт установочной платы

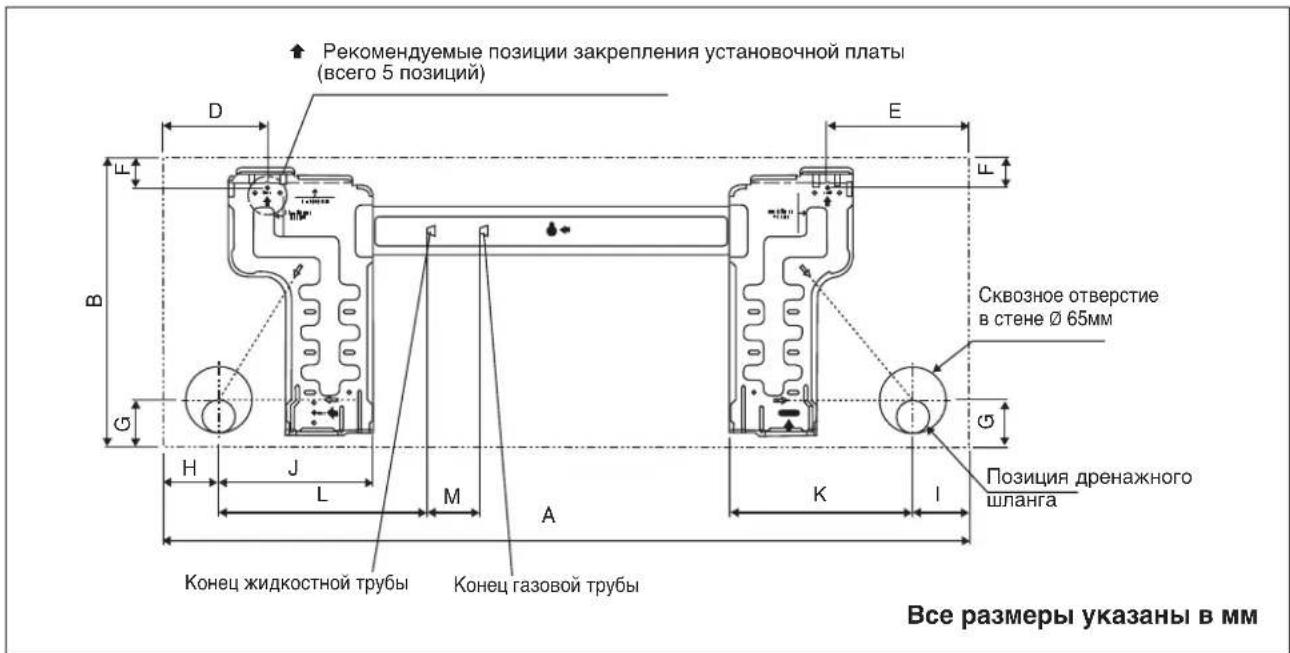

Рекомендуемая Разметка Крепления Установочной Пластины И Размеры

FTXC 25/35

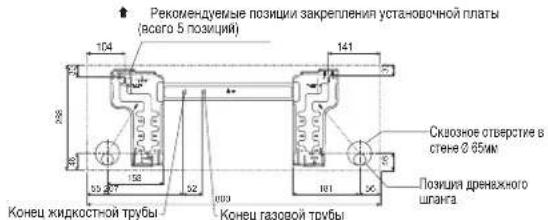

Рекомендуемые позиции закрепления установочной платы (всого 5 позиций) 104 141 206 35 52 59 158 103 181 56 Сквозное отверстие в стены 2 65mm Позиция дренажного шланга Конец жидкостной трубы Конец газовой трубы

Все размеры указаны в мм

FTXC 50/60

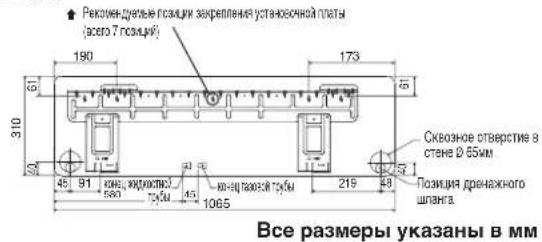

Рекомен-душные позиции закрепления установочной платы (асего 7 позиций) 190 173 61 310 45 91 коиза жиджелей 580 тох 45 коиза газовой тубы 1065 219 45 Сквозное стверстие в стена 0 65мм Позиция дренажного шланта. Все размеры указаны в мм

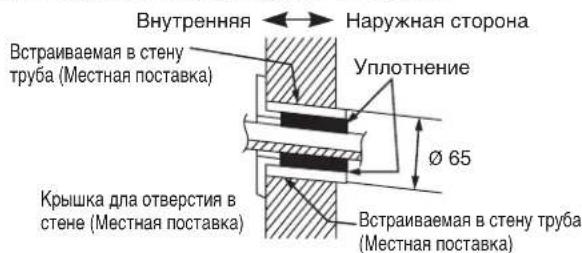

Просверлите Коническим Сверлом

Внутренняя Наружная сторона Встраиваемая в стену труба (Местная поставка) Уплотнение Ø 65 Крышка для отверстия в стене (Местная поставка) Встраиваемая в стену труба (Местная поставка)

Установка блока на монтажной пластине

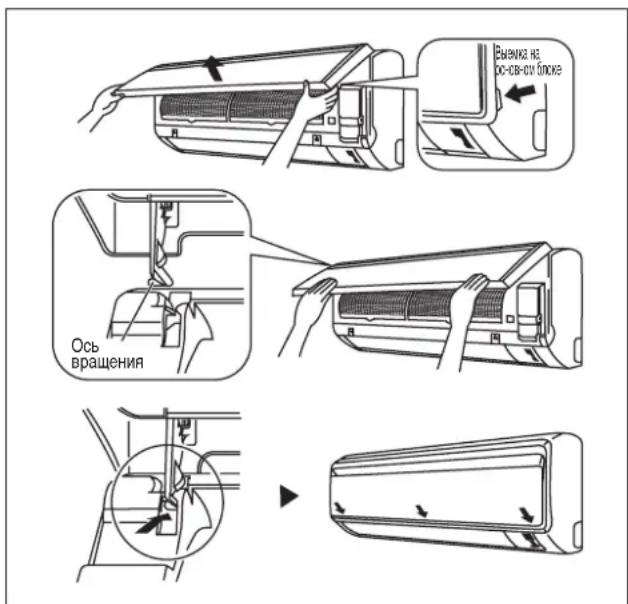

Зацепите внутренний блок за верхнюю часть монтажной пластины (Зацепите два крюка, расположенные на задней верхней части внутреннего блока, за верхний край монтажной пластины). Убедитесь, что крюки надежно зафиксированы на монтажной пластине, перемещая ее влево и вправо.

Правила установки комнатного блока

Прицепите кулачковые захваты нижней рамы к установочной плате.

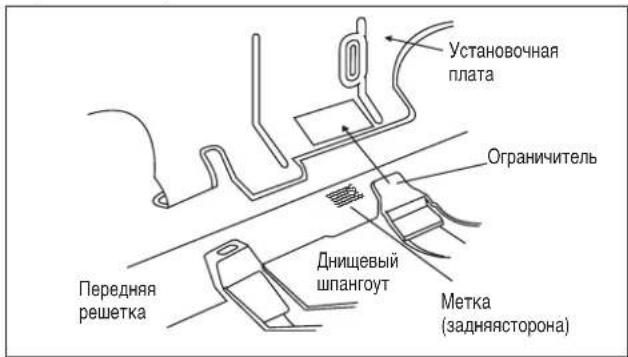

Правила снятия комнатного блока

Надавите на отмеченную область (в нижней части передней решетки) для расцепления кулачков.

Установочная плата Ограничитель Передняя решетка Днищевый шпанг out Метка (задняясторона)

Здесь подвешивайте комиатный блок на крюки.

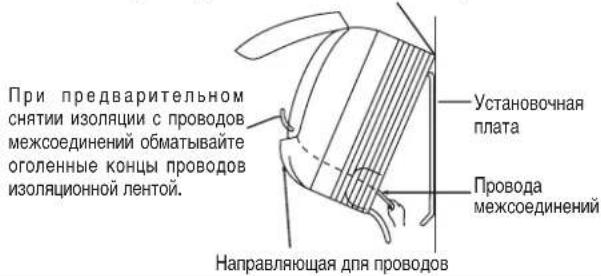

При предварительном снятии изоляции с проводов межсоединений обматывайте оголенные концы проводов изоляционной лентой. Установочная плата Провода межсоединений Направляющая для проводов

Трубопровод отвода воды

Дренажная труба внутреннего блока должна быть установлена с уклоном вниз для обеспечения беспрепятственного отвода воды. Необходимо избегать ситуации, которые могут вызвать утечку воды.

Отвод воды

Утечка воды

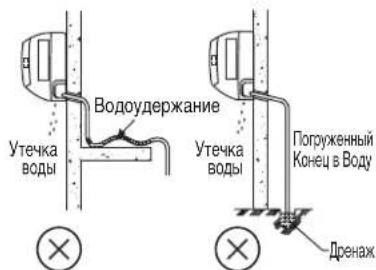

Правильно Неправильно

Водоудержание Утечка воды Утечка воды Погруженный Конец в Воду Дренаж

Неправильно Неправильно

⚠️ ОСТОРОЖНО

- Не рекомендуется устанавливать как внутренний, так и наружный блоки на высоте более 2000м над уровнем моря.

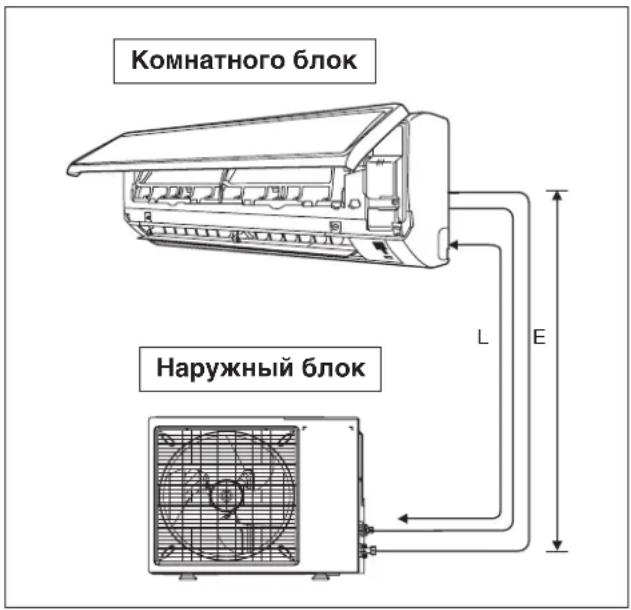

Допустимая длина трубопровода

Если трубопровод слишком длинный, это скажется на производительности и надежности системы. При возрастании количества колен увеличивается сопротивление хладагенту, что уменьшает охлаждающую способность. В результате может выйти со строя компрессор. Следует всегда выбирать самые короткие варианты прокладки и соблюдать представленные ниже рекомендации:

Комнатного блок Наружный блок L E

Модель	Комнатный (FTXC)	25 35 50 60
	Наружный (RXC)	25 35 50 60
Мин. допустимая длина (L), м		3	3
Макс. допустимая длина (L), м		20 30
Максимальная допустимое поднятие (E), м		15 15
Размер Трубы Для Газа, мм / (дюймах)		9,52 (3/8") 12,70 (1/2")
Размер Трубы Для Жидкости, мм / (дюймах)		6,35 (1/4") 6,35 (1/4")

* Проконтролируйте добавление требуемого количества допо лнительного хладагента. Невыполнение данного требования чревато ухудшением качества функционирования.

Примечание: Количество предварительно заправленного хладагента в наружном блоке предназначено для трубопровода длиной не более 7,5м.

Эквивалентная длина для различных фитингов (метр)

Размер Трубы	L совместной Ловушке[А58Д]	изгиб
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20	1,5
5/8" (OD15,9mm) 0,25	2,0
3/4" (OD19,1mm) 0,35	2,4
7/8" (OD22,2mm) 0,40	3,0
1" (OD25,4mm)	0,45	3,4
1 1/8" (OD28,6mm)	0,50	3,7
1 3/8" (OD34,9mm)	0,60	4,4

Примечания:
1. Эквивалентная длина трубопроводов получается с фактической длины газопровода
2. 90° изгиб трубы эквивалентно L сустава.

Изгибы следует выполнять осторожно, чтобы не сломать трубу. Для сгибания по возможности используйте трубогибочное оборудование.

Проведение Трубопроводов И Соединение Муфтой

• Не используйте грязную или поврежденную трубную обвязку. Если какой-либо трубопровод, испаритель или конденсатор оказались под воздействием или были открыты в течение 15 секунд или более, следует произвести вакуумирование системы. В общем, не снимайте пластиковое покрытие, резиновые пробки и латунные гайки с клапанов, штуцеров, труб и змеевиков до тех пор, пока он не готов для соединения подачи газа или жидкости в клапана или штуцеры.
• Если требуется пайка, то удостоверьтесь, что газ азот проходит через змеевик и соединения, где проводится пайка. Это позволит избежать формирование копоти на внутренней стороне медных труб.

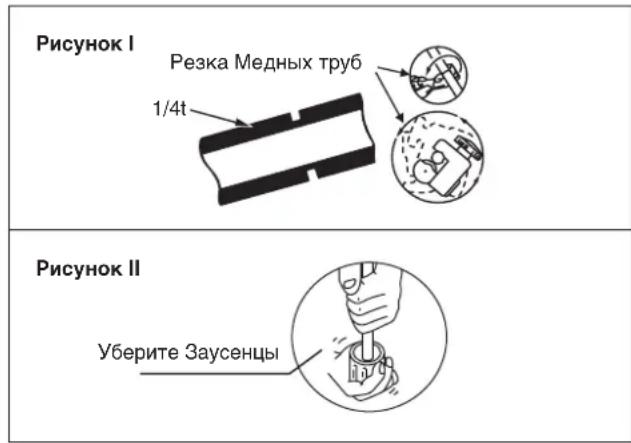

• Режьте трубы постепенно, медленно подавая полотно ножа. Чрезмерное усилие и глубокий разрез вызовут деформацию трубы и появление нежелательных выгибов. Смотрите Рисунок I.
• Уберите заусенцы с краев среза трубы съемником. Смотрите Рисунок II. Держите трубу в верхнем положении, а приспособление для снятия заусенцев в нижнем положении для предотвращения попадания металлической стружки в трубу. Это позволит избежать неровности на поверхности, которая приведет к утечке газа.
• Вставьте штуцерные гайки, установленные на соединяющие концы как внутреннего модуля, так и внешнего модуля, на медные трубы.
• Точная длина трубы, выступающей из лицевой поверхности матрицы, определена развальцовочным инструментом. Смотрите Рисунок III.

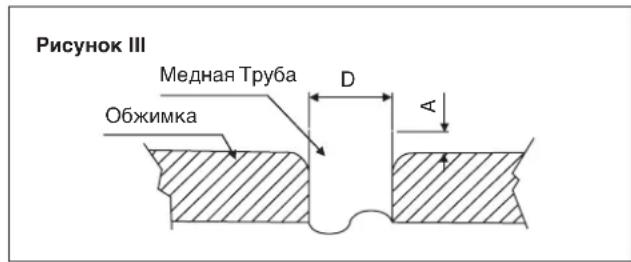

• Надежно установите трубу в развальцовочной матрице. Отцентрируйте отверстия в матрице и развальцовочном пробойнике, а затем полностью затяните развальцовочный пробойник.
• Соединение трубы хладагента изолировано закрытой полиуретановой ячейкой.

Соединение Трубопроводов К блокам

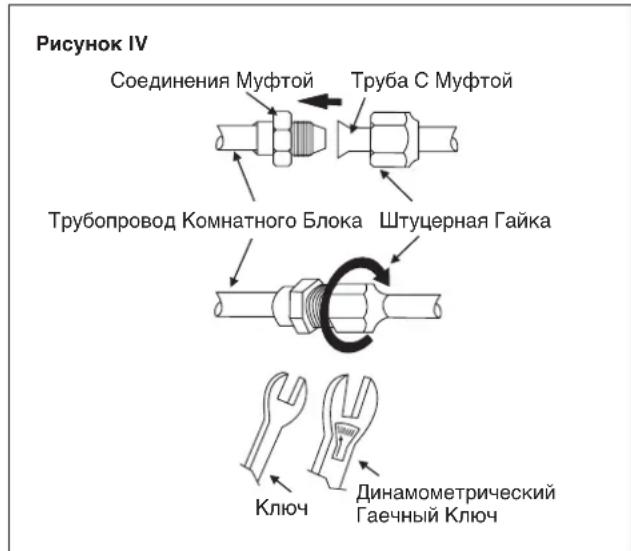

• Отцентрируйте положение трубы и до конца затяните штуцерную гайку усилием пальцев. Смотрите Рисунок IV.
• Затем, затяните штуцер динамометрическим гаечным ключом до щелчка ключа.
• При затягивании муфты динамометрическим гаечным ключом, удостоверьтесь, что затягивание происходит в указанном стрелкой направлении.
• Соединение трубы хладагента изолировано закрытой полиуретановой ячейкой.

Размер Трубы, мм (дюйм)	Крутящий Момент, Нм / (ft-lb)
6,35 (1/4") 18 (13,3)
9,52 (3/8") 42 (31,0)
12,70 (1/2") 55 (40,6)
15,88 (5/8") 65 (48,0)
19,05 (3/4") 78 (57,6)

Рисунок I Резка Медных труб 1/4t Рисунок II Уберите Заусенцы

Рисунок III Медная Труба Обжимка D A

∅ Трубы, D A (мм)
Дюйм	мм Империал(Барашковая гайка)		Риджид(Муфтовый тип)
1/4"	6,35	1,3	0,7
3/8"	9,52	1,6	1,0
1/2"	12,70		1,9
5/8"	15,88		2,2
3/4"	19,05		2,5

Рисунок IV Соединения Муфтой Труба С Муфтой Трубопровод Комнатного Блока Штуцерная Гайка Ключ Динамометрический Гаечный Ключ

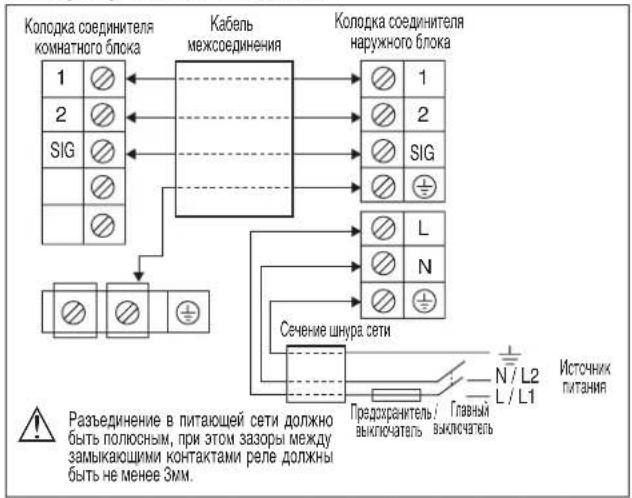

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ

ВАЖНО: * Эти цифры приведены в таблице только в информационных целях. Их следует проверять и выбирать в соответствии с местными и национальными правилами и нормативами. Они также зависят от типа установки и используемых проводников. ** Соответствующий диапазон напряжений следует сверять с данными, указанными на табличке, прикрепленной к корпусу аппарата.

Инвертор (Power Outdoor)

Модель	Комнатный (FTXC)	25 350 60
	Наружный (RXC)	25 3 50 60
Диапазон напряжения**		220-240В /~ 50Гц +
Сечение шнура сети*	мм^2	1,5	2,5
Количество Проводов		3	3
Сечение Проводов Межсоединения*	мм^2	1,5	2,5
Количество Проводов		4	4
Рекомендуемый предохранитель /выключатель рейтинг А		16 20

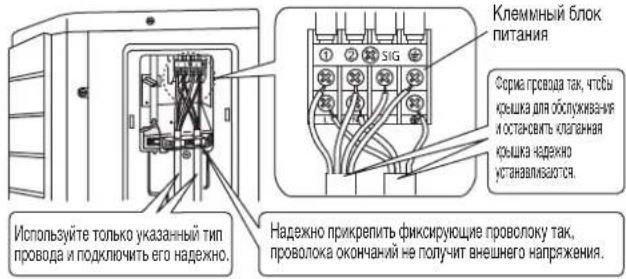

Клеммный блок питания Используйте только указанный тип провода и подключить его надежно. Надежно прикрепить фиксирующие проволоку так, проволока окончаний не получит внешнего напряжения.

• Все провода должны быть хорошо соединены.
  • Убедитесь, что провода не соприкасаются с трубопроводом холодильного агрегата, компрессором или любыми подвижными частями.
• Проводное соединение между внутренним и внешним модулем должно быть зафиксировано при помощи прилагаемых веревочных фиксаторов.
• Шнур сети питания должен отвечать параметрам шнура H07RN-F, который представляет собой минимальные предъявляемые требования.
  • Убедитесь, что соединительные зажимы и провода не подвергаются излишней нагрузке.
  • Убедитесь, что все крышки плотно закрыты.

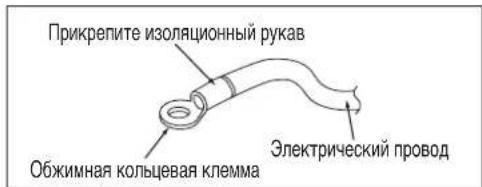

• Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания. Подсоедините провода в соответствии с указаниями на терминале. (Смотри монтажную схему на блоке).

Прикрепите изоляционный рукав Обжимная кольцевая клемма Электрический провод

• Для окончательного затягивания винтов используйте надлежащие отвертки. Применение ненадлежащих отверток может повредить головку винта.
  • Чрезмерная затяжка может повредить винт.
• Не подключайте провода различных устройств к одному терминалу.
• Правильно подключайте провода. Проводка не должна преграждать доступ к другим частям устройства и к крышке распределительной коробки.

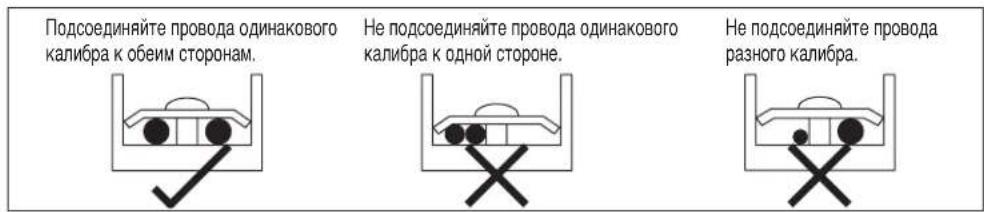

Подсоединяйте провода одинакового калибра к обеим сторонам. Не подсоединяйте провода одинакового калибра к одной стороне. Не подсоединяйте провода разного калибра.

СПЕЦИАЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА С ХЛАДАГЕНТОМ R32

Модель	Заряд хладагента R32, кгдля трубопровода 7,5 м	Минимальная площадьпомещения, Xm^2 (с учетом трубопровода 7,5 м)	Заряд хладагента R32, кг длямаксимально допустимойдлины трубопровода*	Минимальная площадь помещения, Xm^2 (с учетом максимально допустимойдлины трубопровода *)
FTXC25AV1B - RXC25AV1B	0,6 0,34 0,94 0,84
FTXC35AV1B - RXC35AV1B	0,8 0,61 1,14 1,24
FTXC50AV1B - RXC50AV1B	1,1 1,15 1,61 2,47
FTXC60AV1B - RXC60AV1B	1,2 1,37 1,71 2,79

Высота установки, h_o (м) =

1,8

*Максимально допустимая длина (Д), м для:-

FTXC25/35A-RXC25/35A : 20

FTXC50/60A-RXC50/60A : 30

• Установка трубопровода должна осуществляться за минимальное время, а также трубопровод должен быть защищен от физического воздействия и установлен в хорошо проветриваемом помещении;
• Механические соединители и раструбные соединения многократного использования должны быть доступны для выполнения технического обслуживания;

ВНИМАНИЕ

Перед установкой убедитесь, что риск возгорания сведен к минимуму. Проводить работы с оборудованием в закрытом пространстве категорически не рекомендуется. Обеспечьте надлежащую вентиляцию помещения, открыв окна или двери.

• Для повторного использования раструбных соединений в помещении раструбная деталь должна быть заново изготовлена.
• Не устанавливайте кондиционер вблизи устройств, представляющих для него риск возгорания (например, вблизи работающих электронагревателей).
• Монтажные работы, а также процедуры по открытию контура хладагента должны выполняться специалистами, получившими соответствующий действительный сертификат промышленно-аккредитованного органа по оценке, который предоставляет ему право на работу с хладагентом в соответствии с общепризнанными отраслевыми спецификациями.

• Проверка наличия хладагента

Перед началом и во время работы необходимо проверить среду на наличие хладагента с помощью течеискателя хладагента, чтобы убедиться в отсутствии потенциальных источников возгорания. Убедитесь, что используемое оборудование для обнаружения утечек не может вызвать возгорание (герметизирован надлежащим образом и является искробезопасным), а также подходит для работы с огнеопасным хладагентом.

• Наличие огнетушителя

Если для оборудования охлаждения или любых комплектующих деталей выполняется термообработка, необходимо разместить в пределах досягаемости огнетушители. Зона обслуживания должна быть оснащена сухим порошковым или углекислым огнетушителем (CO _2 ).

- Отсутствие источников возгорания

Все возможные источники возгорания (включая места курения сигарет) должны находиться достаточно далеко от места установки, ремонта, извлечения и утилизации кондиционера, так как воспламеняющийся хладагент может быть выпущен в окружающее пространство. В пределах доступа необходимо установить запрещающий знак «Не курить».

• Перед установкой необходимо выполнить следующие проверки:

– маркировка на оборудовании должна быть видна и понятна. Маркировка и знаки, которые неразборчивы, необходимо исправить;
- охладительная труба или другие компоненты должны быть установлены в таком месте, в котором они не подвергнутся воздействию какого-либо вещества, способного разъесть компоненты, содержащие хладагент, за исключением компонентов, изготовленных из материалов, которые устойчивы к разъеданию или надежно защищены от разъедания.

- Во время первоначальной проверки безопасности необходимо убедиться, что

– конденсаторы разряжены, это необходимо выполнить безопасным образом во избежание возможного искрообразования;
– электрические детали выключены, а проводка открыта во время зарядки, восстановления или продувки системы.

- Ремонт искробезопасных компонентов

Не применяйте к контуру длительных индуктивных или емкостных нагрузок, не убедившись в том, что при таких нагрузках не будет превышено допустимое напряжение и ток для используемого оборудования.

Замените компоненты новыми деталями, которые указаны производителем.

- Способы обнаружения утечки

Убедитесь, что течейскатель не может вызвать возгорание (например, галоидный течеискатель) и подходит для работы с определяемым хладагентом. Оборудование для обнаружения утечки калибруется в процентном содержании определяемого хладагента (нижний концентрационный предел распространения пламени НКПР; для R32 данный предел равен 13 %), уставка выставляется на срабатывание при определенной концентрации газа (25 % максимум).

Растворы, используемые для обнаружения утечек, должны подходить для большинства хладагентов. Хлорсодержащие растворители использовать не рекомендуется во избежание химической реакции между хлором и хладагентом и коррозии медных трубопроводов. В случае подозрения на наличие утечки источник открытого пламени должен быть удален с монтажной площадки или потушен. В случае если требуется произвести пайку места утечки, хладагент должен быть удален или откачан в сосуд, находящийся на максимальном удалении от места утечки, и изолирован запорными клапанами. Затем следует продуть систему азотом без примеси кислорода (OFN) перед началом и во время процесса спайки.

- Удаление и откачка

Открытие контура хладагента для осуществления ремонта — или других целей — производится в соответствии с обычными процедурами. Однако важно следовать практическим рекомендациям, так как существует высокая вероятность воспламенения. Необходимо выполнить следующие действия:

• удалить хладагент;
  • продуть контур инертным газом;
  • выполнить откачку;
• еще раз выполнить продувку инертным газом;
• открыть контур, выполнив надрез или пайку.

Заряд хладагента должен переместиться в надлежащие цилиндры восстановления. Для обеспечения безопасности устройства необходимо выполнить продувку системы азотом без примеси кислорода. Вероятно, эту процедуру будет необходимо повторить несколько раз. Для продувки нельзя использовать сжатый воздух или кислород. В процессе продувки азот без примеси кислорода подается в систему, находящуюся под вакуумом, доводя давление в контуре до рабочего значения. Впоследствии азот сбрасывается в атмосферу. Затем система может быть вакуумирована. Описанные выше действия необходимо повторять, пока хладагент полностью не удалится из системы. Последняя партия азота без примеси кислорода, поданная в систему, сбрасывается в атмосферу. Описанная выше процедура необходима в случае пайки трубопроводов. Убедитесь, что рядом с вакуумным насосом нет источника пламени и что в зоне обслуживания организована вентиляция.

- Маркировка

После завершения демонтажа и удаления хладагента кондиционер должен быть промаркирован соответствующим образом. Маркировка должна включать дату и подпись. Также маркировка на блоке должна содержать информацию о заправке контура воспламеняющимся хладагентом.

Откачка воздуха необходима для ликвидации влаги и воздуха из системы.

Вакуумирование трубопровода и внутреннего блока

За исключением внешнего модуля, который предварительно заправлен хладагентом, внутренний модуль и соединительные трубы хладагента должны быть продуты, поскольку воздух, содержащий остающуюся в системе хладагента влагу, может вызвать сбои в работе компрессора.

• Снимите колпачки с клапана и входа технического обслуживания.

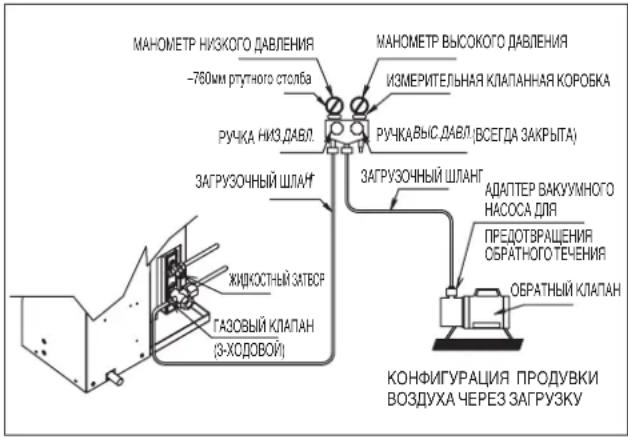

• Соедините центр нагнетательной коробки к вакуумному насосу.
• Соедините нагнетательную коробку к 3-ходовому клапану входа технического обслуживания.
• Включите вакуумный насос. Проводите откачку в течение примерно 30 минут. Время откачки зависит от мощности вакуумного насоса. Удостоверьтесь, что стрелка манометра нагнетательной коробки установилась на -760 мм ртутного столба.

Осторожно

• Если стрелка указателя не перемещается в -760mmHg, убедитесь в отсутствии утечек на Тип Растьруб от внутреннего и наружного блоков и устранить утечку, прежде чем приступить к следующему шагу.
• Закройте клапан нагнетательной коробки и выключите вакуумный насос.
• На внешнем модуле, откройте клапан впуска (3-ходовой) и клапан жидкости (2-ходовой) (против часовой стрелки) при помощи ключа размером 4мм для шестигранного винта.

Операция заправки

Операция должна проводиться при помощи газового цилиндра и обязательно точным дозатором. Во внешний модуль проводится с помощью клапана впуска через вход технического обслуживания.

• Снимите колпачок входа технического обслуживания.

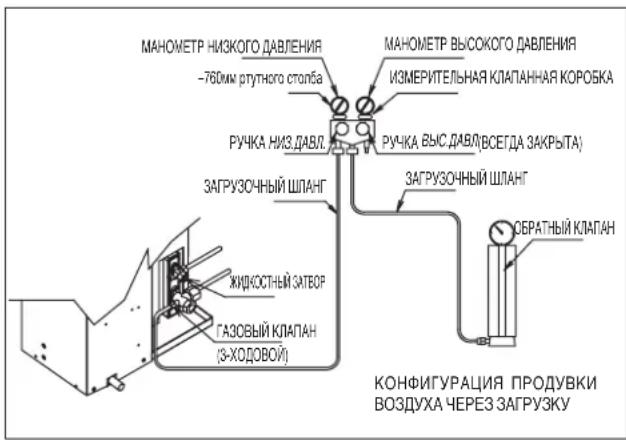

• Подсоедините сторону низкого давления манометра заправки к всасывающему сервисному патрубку баллона и закройте сторону высокого давления манометра заправки. Прочистите от воздуха вспомогательный шланг.
  • Включите модуль кондиционера.
• Откройте газовый цилиндр и заправочный клапан низкого давления.
• Когда требуемое количество хладагента заправлено в модуль, то закройте сторону низкого давления и клапан газового цилиндра.
• Отсоедините сервисный шланг от сервисного патрубка. Установите колпачок входа технического обслуживания обратно на его место.

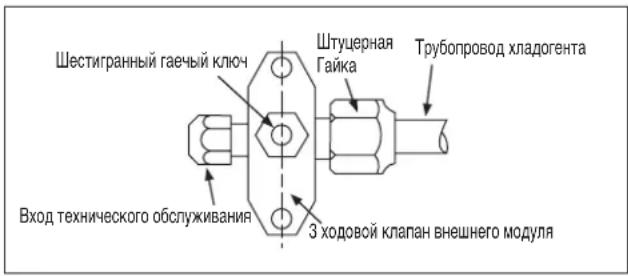

Шестигранный гаечый ключ Вход технического обслуживания Штуцерная Гайка З ходовой клапан внешнего модуля Трубопровод хладогента

МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ -750mm ргутного столба МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНАЯ КЛАПАННАЯ КОРОБКА РУЧКА НИЗ ДАВЛ. РУЧКАВЫС ДАВЛ (ВСЕГДА ЗАКРЫТА) ЗАГРУЗОЧНЫЙ ШЛАНГ ЗАГРУЗОЧНЫЙ ШЛАНГ АДАПТЕР ВАКУУМНОГО НАСОСА ДЛЯ ПРЕДОТВРАЩЕНИЯ ОБРАТНОГО ТЕЧЕНИЯ ОБРАТНЫЙ КЛАЛАН ЖИДКОСТНЫЙ САТВСР ГАЗОВЫЙ КЛАЛАН (3-ХОДОВОЙ) КОНФИГУРАЦИЯ ПРОДУВКИ ВОЗДУХА ЧЕРЕЗ ЗАГРУЗКУ

МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ -760мм ртуного столба МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНАЯ КЛАПАННАЯ КОРОБКА РУЧКА НИЗ.ДАВЛ. ЗАГРУЗОЧНЫЙ ШЛАНГ РУЧКА ВЫС.ДАВЛ(ВСЕГДА ЗАКРЬТА) ЗАГРУЗОЧНЫЙ ШЛАНГ ЖИФЮСТНЫЙ ЗАТВОР ГАЗОВЫЙ КЛАПАН (3-ХОДОВОЙ) СБРАТНЫЙ КЛАПАН КОНФИГУРАЦИЯ ПРОДУВКИ ВОЗДУХА ЧЕРЕЗ ЗАГРУЗКУ

Хладагент заправлен заводом-изготовителем на внешнем модуле. Если длина трубопроводов меньше, чем 7,5м, то в дозаправке после откачки воздуха нет необходимости. Если длина трубопровода превышает 7,5м, используйте значение дозаправки, указанное в таблице.

Дозаправка хладагента [гр] на дополнительный 1м длины в соответствии с данными таблицы

Модель	Комнатный (FTXC) 25 35	50 60
	Наружный (RXC) 25	35 50 60
Дополнительная заправка [г/м]		17 17 17 17

Например:

FTXC25 и RXC25 с трубопроводом длиной 12м, длина дополнительного трубопровода – 4,5м. Таким образом, Дополнительная Заправка = 4,5[м] × 17[г/м]

= 76,5[r]

ПОКАЗАНИЯ ИНДИКАТОРОВ

Приемник ИК-сигналов

После передачи инфракрасного сигнала дистанционного управления произойдет срабатывание приемника сигналов на комнатном блоке, как показано ниже, для подтверждения получения передачи сигнала.

ВКЛ. на ВЫКЛ.	1 долгий звуковой сигнал
ВЫКЛ. на ВКЛ.Откачка/Воздействие Охлаждением	2 коротких звуковых сигнала
Дополнительная информация	1 коротких звуковых сигнала

Модуль Охлаждения/Обогревательный Насос

В таблице показана работа светодиодных индикаторов при нормальном функционировании кондиционера и при возникновении неисправностей. Индикаторные лампочки СИД расположены на середине блока кондиционера.

Модуль обогревательного насоса оборудован датчиком режима "авто" для обеспечения оптимальной температуры в комнате автоматическим переключением либо в режим "холодно", либо в "обогрев", исходя из установленной температуры пользователем.

Приемник ИК-сигналов

Показания Индикаторов СИД Модуля Охлаждения/Обогревательный Насос

Приемник ИК-сигналов Охладьте/Жара Таймера Сон ON/OFF ВКЛ/ВЫКЛ выключатель

СИД индикаторы: Нормальные Условия Функционирования и Сбой Модуля Охлаждения/Обогревательный Насос

	OXЛАДЬТЕ / ХАРА (СИНИЙКРАСНЫЙ)		Операция
	СИНИЙ		Режим охлаждения
	КРАСНЫЙ		Обогрев
	КРАСНЫЙ		Режим Авто в процессе Нагрева
	СИНИЙ		Режим Авто в процессе Охлаждения
	○	○	Включен таймер
○	○		Включен режим ожидания
	СИНИЙ		Включен режим вентилирования
	СИНИЙ		Включен режим осушения
	КРАСНЫЙ		Процесс размораживания
	СИНИЙ		Ошибка блока

○ ВКЛ

① Мигание

Тепловой насос Модель

Модель: FTXC 25/35 RXC 25/35

ОХПАЖДЕНИЕ ОБОГРЕВ

ВНУТРЕННЯЯ ТЕМПЕРАТУРА (°СWB)
DB: по сухому термометру

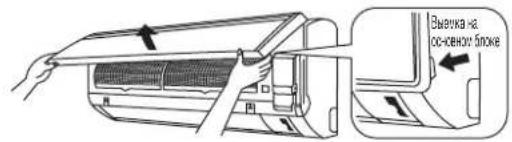

1. Откройте лицевую панель.

- Возьмитесь за панель в местах углублений на основном блоке (2 углубления с правой и левой стороны) и поднимите ее до упора.

2. Вытяните наружу воздушные фильтры.

- Переместите немного вверх петлю в центре каждого воздушного фильтра и затем потяните его вниз.

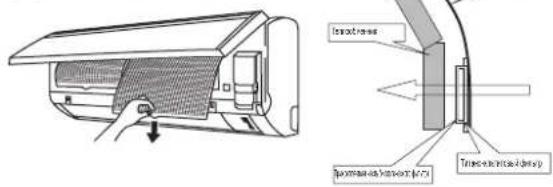

3. Снимите Биологический фильтр с бактериостатической и вирустатической функциями.

- Удерживайте каркас за наружные выточки и расцепите 4 кулачковых захвата.

Титано-апатитовый Фильтр (Биологический фильтр) Прикрепляемая модель

4. Очистите или замените каждый из фильтров. См. рисунок.

- При удалении оставшейся воды, не скручивайте фильтр.

Каркас Фильтра Выступ

.Воздушный Фильтр
Биологический фильтр с бактериостатической и вирустатической функцией

5. Установите воздушный фильтр и Биологический фильтр с бактериостатической и вирустатической функцией и закройте переднюю панель.

• Зацепите захватные кулачки фильтров за пазы лицевой панели. Медленно закройте лицевую панель и толчком зафиксируйте ее в трех точках. (по одной с каждойбоковой стороны и посередине.)
• Воздушный фильтр и Биологический фильтр с бактериостатической и вирустатической функцией имею тсимметричную форму в горизонтальном направлении.

FRONT

* Био Фильтр и Титано-апатитовый Фильтр являются дополнительными принадлежностями.

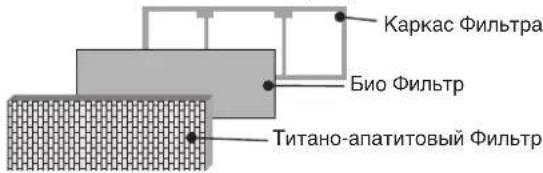

Порядок установки Биологического фильтра

Био Фильтр фильтр упакован в герметично закрытый пакет.

Снимите его во время установки.

Плавно вставьте фильтр между рамой фильтра и Титано-апатитовым фильтром.

Каркас Фильтра Био Фильтр Титано-апатитовый Фильтр

⚠️ ОСТОРОЖНО

• Биологический фильтр следует использовать во время сухого периода, например, зимой.
  • Хранение, обращение и способ утилизации.

• Срок службы данного Биологического фильтра составляет примерно год после его открытия.

• В случае если данный фильтр не используется сразу же после открытия, не следует класть его в место, где он будет подвержен воздействию прямого солнечного света, высоких температур и/или высокой влажности.
• По производственным причинам цвет Биологического фильтра может слегка отличаться, что не оказывает влияния на эксплуатационные характеристики устройства.
• Откройте данный пакет непосредственно перед использованием. Биологический фильтр должен оставаться в своей закрытой и герметичной упаковке вплоть до открытия непосредственно перед использованием. (Это может привести к ухудшению производительности или изменение качества.)
• Во избежание опасности удушения и любого другого несчастного случая после извлечения Биологического фильтра следует сразу же выбросить пластиковый пакет. Хранить в недоступном для детей месте.
• При более длительном хранении Биологического фильтра его следует хранить неоткрытым в прохладном месте, избегая воздействия прямого солнечного света.
• После использования Биологический фильтр следует утилизировать как невоспламеняющийся мусор.

- Работа с загрязненными фильтрами:

(1) невозможность дезодорирования воздуха. (3) результирующее ухудшение нагрева или охлаждения.
(2) невозможность очистки воздуха. (4) возможное появление запаха.
- Чтобы заказать Биологический фильтр, обратитесь в магазин, в котором был приобретен кондиционер воздуха.

СЕРВИС И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

УзлыОбслуживания	Процедуры Технического Обслуживания Время
Комнатного воздушный фильтр	1. Очистите от пыли фильтр пылесосом или вымойте его в теплой воде (ниже 40^/104^ ) нейтральным моющим средством.2. Хорошо прополоскайте и высушите фильтр перед установкой его обратно в блок.3. Не используйте бензиновые, легкоиспаряющиеся вещества или химические средства для очистки фильтра.	Не реже 1 раза каждые 2 недели.При необходимости чаще.
Комнатного блок	1. Очистите от грязи или пыли решетку или панель, вытирая при помощи мягкой ткани смоченной в теплой воде (ниже 40^/104^ ) нейтральным моющим средством.2. Не используйте бензиновые, легкоиспаряющиеся вещества или химические средства для очистки комнатного блока.	Не реже 1 раза каждые 2 недели.При необходимости чаще.

ОСТОРОЖНО

- Не допускайте контакта средств, применяемых для очистки змеевика, с пластмассовыми деталями. Они вступают в реакцию с пластмассой, а это может стать причиной деформации детали.

1. Откройте лицевую панель.

- Возьмитесь за панель в местах углублений на основном блоке (2 углубления с правой и левой стороны) и поднимите ее до упора.

2. Снимите лицевую панель.

- Поднимая лицевую панель, сдвиньте ее вправо и потяните к передней стороне. Левая ось вращения отсоединится. Сдвиньте правую ось вращения влево и потяните ее к передней стороне для снятия.

3. Прикрепите лицевую панель.

• Выровняйте правую и левую оси вращения лицевой панели с пазами и протолкните их.
• Осторожно закройте лицевую панель. (Нажмите на лицевую панель с обоих концов и по центру.)

Выставка на осков-отом блоке Ось вращения

ОСТОРОЖНО

• Не прикасайтесь к металлическим частям внутреннего блока. Это может привести к телесным повреждениям.
• При снятии или к реплении лицевой панели надежно придерживайте панель рукой для предотвращения ее падения.
• Для очистки пользуйтесь водой с температурой не выше 40°C, бензин, керосин, разжижитель, другие летучие масла, полировочные составы, щетки с жесткой щетиной или какие-либо другие подручные средства.
• После очистки убедитесь в плотном закрытии лицевой панели.

Длительный перерыв в использовании кондиционера

Включите кондиционери оставьте его работатьв течение 2 часов соследующими настройками.Режим работы : охлаждениеТемпература : 30^/86^		Извлеките штепсельшнура питания из сетевойрозетки.При использовании длякондиционера независимойэлектрической цепивыключите цепь.Извлеките батарейки изпульта дистанционногоуправления.

МЕРЫ ПО УСТРАНЕНИЮ

С любыми вопросами по поводу запасных частей обращайтесь, пожалуйста, к уполномоченному дилеру. При обнаружении сбоев в работе модуля кондиционера, немедленно выключите питание сети модуля. Проверьте нижеследующие признаки неисправностей, причины и советы простейших мер по устранению.

Неисправность Причины/действия
1. Компрессор не функционирует по прошествии 3 минут после включения модуля кондиционера.	– Защита от частого включения. Подождите от 3 до 4 минут, чтобы компрессор включился.
2. Кондиционер не работает.	– Отсутствие сетевого питания или требуется замена предохранителя.– Вилка не вставлена.– Существует вероятность того, что таймер задержки установлен неправильно.– Если неисправность не удается устранить после проведения всех проверок, обратитесь к Вашему установщику кондиционера.
3. Очень незначительный поток воздуха.	– Воздушный фильтр загрязнен.– Открыты двери или окна.– Забился впуск и выпуск воздуха.– Установленная температура недостаточно высока.
4. При выпуске воздуха имеется неприятный запах.	– Неприятный запах может быть вызван сигаретами, частицами дыма, парфюмерии и т.п., которые могли осесть на змеевике.
5. Конденсат на передней решетке комнатного блока.	– Это вызвано влагой в воздухе после продолжительного времени функционирования.– Установленная температура слишком низка, увеличьте установленную температуру и установите скорость вентилятора на высокую.
6. Вода выливается из кондиционера.	– Выключите кондиционер и обратитесь к дилеру.

Если неисправность неустранима, пожалуйста, обращайтесь к Вашему местному дилеру / специалисту.

09(к) за verteет, изключительно под свою ответственность, что модеги кондиционеров воздуха, к которым относится настоящее заявление:

10 (DK) "elkeler" un der eileansvar, at Killaan beg lodeleri, so rdenne deklario i red brel. 11 (S) dekaragar i egenskap av huyuransvario, all fikrodlioningsmodelerna som herörs av depona dak araloo icrebär all.

12 N erklærer et fullstendic ansvar for at de luftkondisjenernosmoceller som berares av denne deklarasion, innebærer at:
