BEDIENUNGSANLEITUNG GSC3516 GRANDSTREAM

Das GSC3516 ist nicht vorkonfiguriert, um Notfallrufnummern jeglicher Art (Unfall, Krankenhaus, Juristisch, Medizinisch, usw.) automatisiert oder manuell durchzuführen. Diese Services müssen separat bestellt und organisiert werden. Ferner liegt es im Verantwortungsbereich des Endverbrauchers, einen adäquaten und SIP-kompatiblen Anschluss bereitzustellen und diesen, zusammen mit dem GSC3516 so zu konfigurieren, dass das Endgerät wunschgemäß funktioniert.

GRANDSTREAM BIETET KEINE ANBINDUNG ZU NOTRUFSERVICES ÜBER DAS GSC3516. WEDER GRANDSTREAM, NOCH GRANDSTREAM NIEDERLASSUNGEN ODER MITARBEITER SIND HAFTBAR FÜR BESCHÄDIGUNGEN, VERLUSTE, ODER ALLE ANDEREN ARTEN AN SCHADENSANSPRÜCHEN, DIE SICH AUS DER INSTALLATION, EINSATZ UND NUTZUNG DES GSC3516 ALS TEIL EINES NOTRUFSYSTEMS ERGEBEN KÖNNTEN. ES LIEGT EINZIG IN DER VERANTWORTUNG DES BENUTZERS, DIE NOTWENDIGEN NOTRUFSERVICES, TELEKOMMUNIKATIONSAN-SCHLÜSSE UND TECHNISCHEN VORAUSSETZUNGEN FÜR DIE NUTZUNG DES GSC3516 ZU SCHAFFEN.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

ÜBERSICHT

Der GSC3516 ist ein SIP-Intercom-Lautsprecher mit integriertem Mikrofon, mit dem Unternehmen, Schulen, Krankenhäuser, Wohnhäuser usw. eine leistungsstarke Sprach-Intercom-Lösung erstellen können, um die Sicherheit und Kommunikation zu erweitern. Dieses robuste SIP-Intercom-Gerät bietet 2-Wege-Sprachkommunikation, es verfügt über einen laistungsstarken15-W-HD-Lautsprecher, drei Richtmikrofone mit Mehrkanal-Mikrofon-Array-Design (MMAD) und einem omnidirektionalen Hilfsmikrofon für eine Aufnahmeentfernung von bis zu 4,2 Meter sowie erweiterte akustische Echounterdrückung. Der GSC3516 unterstützt eine Vielzahl von Peripheriegeräten via Bluetooth, des Weiteren können Whitelist und Blacklists zum einfachen Blockieren unerwünschter Anrufe gepflegt werden. Der GSC3516 kann über Dual-Band-WLAN in das Netzwerk integriert werden, durch die Kopplung des GSC3516 mit anderen Grandstream-Geräten, einschließlich Desktop- und schnurlosen IP-Telefonen sowie der GDS-Serie von Facility Access-Produkten, können Benutzer problemlos eine hochmoderne Sicherheits- und Sprach-Intercom-Lösung erstellen. Dank seines modernen Industriedesigns und der reichhaltigen Ausstattung ist der GSC3516 die ideale Gegensprechlautsprecher / Mikrofon Kombination für viele Anwendungsszenarien.

VORSICHTSMAßNAHMEN

• Es ist verboten, das Produkt zu öffnen, Teile davon zu entfernen oder es zu ändern bzw. zu modifizieren.
• Das Gerät darf nur innerhalb folgender Temperaturbereiche genutzt werden: Betrieb 0°C bis 45°C; Lagerung -10°C bis 60°C.
• Das Gerät darf nur innerhalb folgender Werte für die relative Luftfeuchte betrieben werden: 10-90% (nicht kondensierend).
• Die Stromversorgung darf während des Startvorgangs bzw. während einer Firmwareaktualisierung nicht unterbrochen werden, Fehlfunktionen bis hin zum Systemausfall könnten die Folge davon sein.

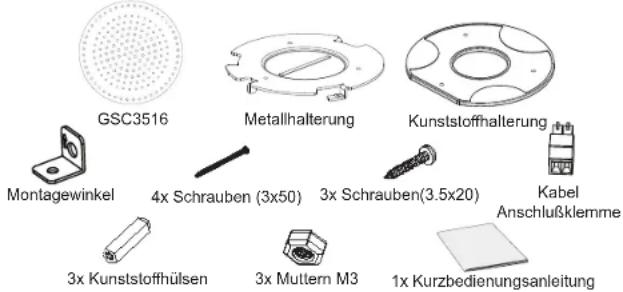

LIEFERUMFANG

GSC3516 Metallhalterung Kunststoffhalterung Montagewinkel 4x Schrauben (3x50) 3x Schrauben(3.5x20) Kabel Anschlußklemme 3x Kunststoffhülsen 3x Muttern M3 1x Kurzbedienungsanleitung

GSC3516 ANSCHLÜSSE

Port Etikette Beschreibung
○	Reset	Reset-Taste. Bitte halten Sie den Button 10 Sekunden gedrückt, um das Gerät auf Werk-seinstellung zurückzusetzen.
	NET/PoE	RJ45 Ethernetanschluß (10/100MBit/s) Unterstützung von PoE/PoE+
	2-Pin port 2-Pin multifunktionaler Eingang.

HARDWARE-INSTALLATION

Das GSC3516 kann an der Wand- oder Raumdecke montiert werden. Bitte folgen Sie der Anleitung für eine erfolgreiche Montage.

Wandmontage

1. Halten Sie die Wandhalterung an die geplante Montagestelle, die Richtungspfeile zeigen nach oben, markieren Sie die Bohrlöcher und bohren diese im Anschluß in die Wand.
2. Montieren Sie die Metallhalterung mit den passenden Schrauben.
3. Schieben Sie das Gerät in die vorgesehenen Arretierungsöffnungen
4. Drehen Sie das Gerät im Uhrzeigersinn in die finale Position.

Arretierung
Arretierungsöffnung

\~23\~ \~24\~

Deckenmontage

1. Halten Sie die Deckenhalterung (Metallhalterung) an die geplante Montagestelle, markieren Sie die Bohrlöcher und bohren diese im Anschluß in die Decke.
2. Bohren Sie ein Loch mit einem Durchmesser von 18mm für das Netzwerkkabel. Der Abstand von Bohrungsmitte zu den Bohrmarkierungen der Kunststoffhalterung muss 35mm betragen.
3. Befestigen Sie die Kunststoff- und Metallhalterung an der Decke, nutzen Sie hierfür die mitgelieferten Schrauben und Muttern. Dann führen Sie das Netzwerkkabel durch die dafür vorgesehene Bohrung.
4. Schieben Sie das Gerät in die vorgesehenen Arretierungsöffnungen
5. Drehen Sie das Gerät im Uhrzeigersinn in die finale Position.

Arretierungsöffnung

Arretierung 4

Kunststoff- halterung Mutter M3 Metall- halterung Schraube M3 x 50 3

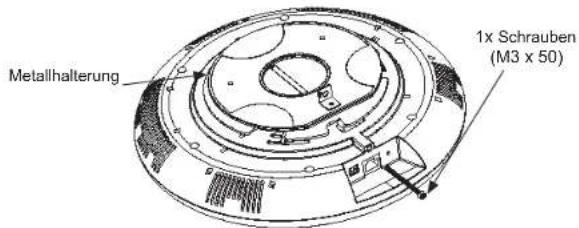

Diebstahlsichere Installation

Sichern Sie den Intercom-Lautsprecher nach dessen Decken- oder Wandmontage, mit der Diesbstahlschutzschraube (M3x50)

Metallhalterung 1x Schrauben (M3 x 50)

STROMVERSORGUNG UND NETZWERKANBINDUNG DES GSC3516

Die Stromversorgung des GSC3516 kann über einen Netzwerkswitch mit PoE/PoE+ oder eine PoE Injektor erfolgen.

Schritt 1: Schließen Sie ein RJ45 Netzwerkkabel am Netzwerkport des GSC3516 an.

Schritt 2: Verbinden Sie dieses Kabel mit dem Netzwerkport am PoE Switch oder am PoE Injektor. Hinweis: Es wird empfohlen, das Gerät via PoE + mit Strom zu versorgen, um den besten Audioeffekt zu erzielen.

Verbinden der Anschlusskabel

GSC3516 bietet einen Eingang "Key&LED" oder "normal Key" (Eingangskontakt mit/ohne LED) per separater Anschlußklemme.

Schritt 1: Nehmen Sie die Anschlußklemme aus dem Installationsset.

Schritt 2: Schließen Sie den Eingangskontakt sowie eventuelle LED Kontakte an. (Siehe rechte Skizze)

Hinweis: Dieser Anschlussport unterstützt den parallelen Anschluss einer Mini-Glühlampe (1W) oder einer LED (100mA)

Netzwerk

RJ45 Ethernetka- bel zur Stromver-

sorgung via PoE Switch oder PoE Injek- tor.

Anschlußklemme Anschluss

bel 2 Pin

Eingangskontakt mit oder ohne LED

Ein Computer, der sich im gleichen Netzwerk wie das GSC3516 befindet, kann das GSC3516 über dessen MAC Adresse erkennen und Zugang zur Konfigurationsschnittstelle gewähren.

1. Die MAC Adresse des GSC3516 finden Sie auf der Unterseite des Gerätes oder auf der Aussenseite des Verpackungskartons.
2. Geben Sie nun in den Browser des im selben Netz befindlichen Computers folgende Information ein: http://gsc_.local
   Beispiel: Hat ein Gsc folgende MAC Adresse, C0:74:AD:11:22:33, dann sieht die Eingabe in den Browser so aus: http://gsc_c074ad112233.local

Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch, herunterladbar unter: http://www.grandstream.com/support
