BEDIENUNGSANLEITUNG MBT 1106 FBT

2.1 Anschluss der Sprechstellen 8
2.2 Buchse für externe Speisung 9
2.3 Anschluss der Erweiterungen 9

3. KONFIGURATION

3.1 Sprechstellenadresse 10
3.2 Vorrang 10
3.3 Mikrofonempfindlichkeit 10
3.4 Sprachfilter 10
3.5 Tastenprogrammierung 11
3.6 Programmierung der Taste ALL 11
3.7 Programmierung Tasten PTT/LOCK 11

4. GEBRAUCH

4.1 Auswahl der Zonen 12
4.2 Aufruf 12
4.3 Besetztanzeige für das System 12

5. TECHNISCHE DATEN

DESCRIPTION BESCHREI

NOG

Die Mikrofonsprechstellen MBT 1106 und MBT 1112 mit den Erweiterungen MBT 1112E ermöglichen die Auswahl von bis zu maximal 36 Zonen für die Sendung von Mitteilungen über das Elektretmikrofon der Sprechstellen.

Die wichtigsten Funktionseigenschaften sind:

• Einspeisung über de Steuerzentrale oder die lokale Einspeisungseinheit 18÷36 GS (8);
• Symmetrische Audioleitung auf Leitungsebene;
• Lokal einstellbare Sprechstellenadresse 1÷31;
  • Lokal einstellbarer Vorrang 1÷7;
  • Lokal einstellbarer Sprachfilter;
• Steuerung der Mikrofonempfindlichkeit (± 4 dB) mithilfe des rückseitigen Trimmers (10);
• Steuerung des Signals des Ausgangstons auf 7 Stufen;
• Möglichkeit der Auswahl bis zu 6 Zonen (MBT 1106), 12 Zonen (MBT 1112), 24 Zonen (MBT 1112+ MBT 1112E), 36 Zonen (MBT 1112+ 2x MBT 1112E);
• Besetztanzeige für das System;
• Programmierung der Zonenwahltasten (6) und der Taste für den allgemeinen Aufruf (ALL) (5) sowohl an den Sprechstellen als auch an den Erweiterungen;
• Anschluss mithilfe eines SIP-Kabels, Kat. 5.

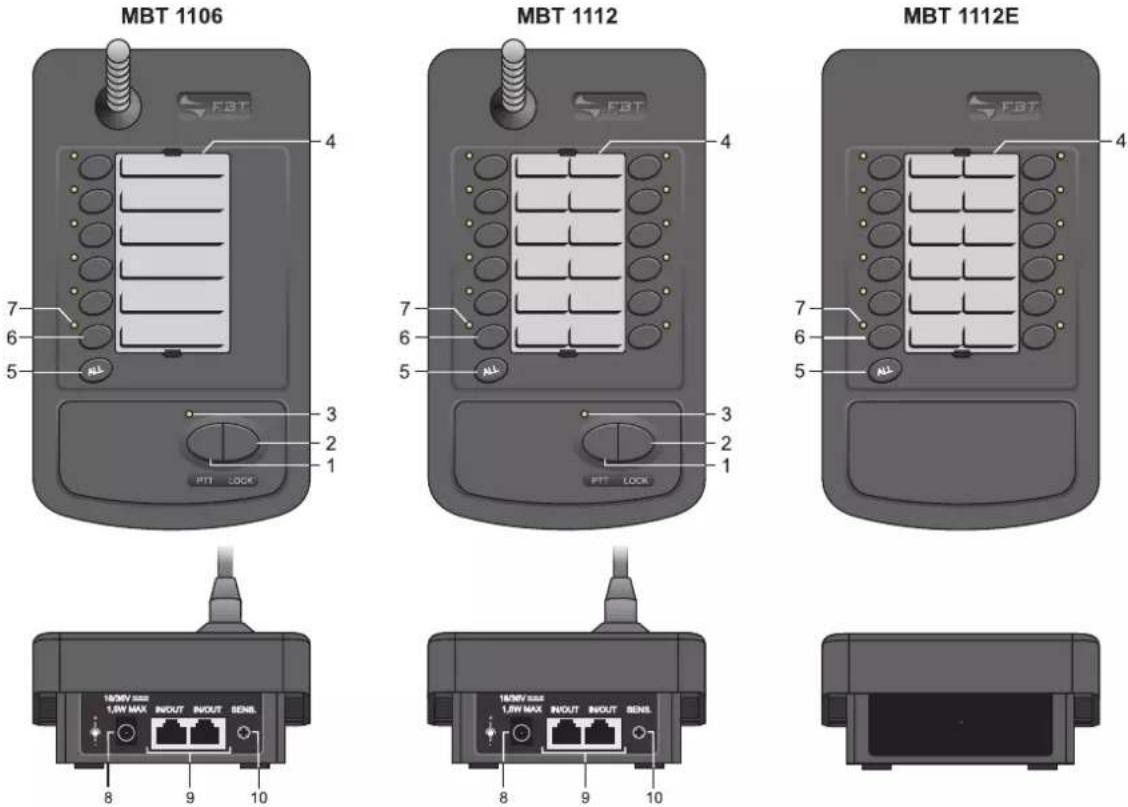

1. Aufrufknopf (Druckknopf).
2. Aufruftaste (Haltetaste).
3. Led-Anzeige für Mikrofonaktivierung.
4. Zonenetiketts.
5. Allgemeine Aufruftaste (ALL).
6. Zonenruftaste.
7. Zonen-Led.
8. Externe örtliche Stromversorgungsbuchse.
9. Anchlussstücke Eingang/Ausgang.
10. Einstellung der Mikrofonempfindlichkeit.

F

CONNEXIONS

D

ANSCHLÜSSE

2.1 Anschluss der Sprechstellen

Die Anschlüsse der Sprechstellen werden mithilfe von direkten STP-Kabeln Kat.5 (d. h. nicht mit Kreuzkabeln) hergestellt. Die EIA/TIA T568A-Standards und EIA/TIA T568B sehen für diese Kabel (und die entsprechenden Stecker des Typs RJ45) die folgenden Pinstellungen und Farben vor:

	T568A STANDARD
Pin Couleur Farben
1 blanc/vert weiß/grün
2 vert grün
3 blanc/orange weiß/orange
4 bleu blau
5 blanc/bleu weiß/blau
6 orange orange
7 blanc/marron weiß/braun
8 marron braun

Pin 1 Pin 8 Pin 8 Pin 1

	T568B STANDARD
Pin Couleur Farben
1 blanc/orange weiß/orange
2 orange orange
3 blanc/vert weiß/grün
4 bleu blau
5 blanc/bleu weiß/blau
6 vert grün
7 blanc/marron weiß/braun
8 marron braun

Important!

Alle Stecker müssen geschirmte Stecker vom Typ RJ45 sein.

Alle Sprechstellen verfügen über zwei Eingang-Ausgangsbüchsen IN/OUT (9). In den folgenden Tabellen werden die Pinstellungen für diese Stecker aufgeführt.

Pin	IN/ OUT
1	Audio +
2	Audio -
3	GND
4	Pas connecté / Nicht angeschlossen
5	Pas connecté / Nicht angeschlossen
6	+Vcc
7	Série + / Seriell +
8	Série – / Seriell –
Blindage / Geschmirt	GND

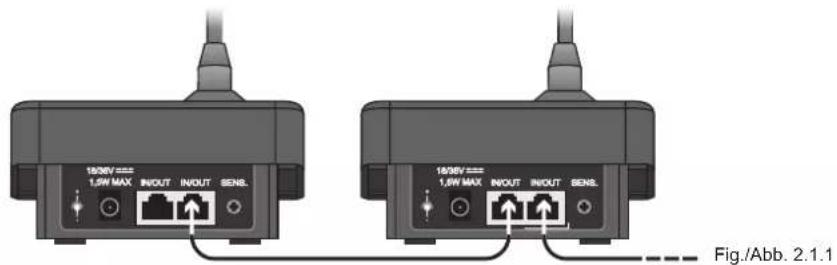

Die Sprechstellen MBT 1106 und MBT 1112 sind im Kaskadenanschluss über die rückseitigen Buchsen IN/OUT (9) miteinander verbunden wie in Abb. 2.1.1 dargestellt; es wird darauf hingewiesen, dass die beiden Buchsen IN/OUT sowohl als Eingang als auch als Ausgang verwendet werden können. Für die maximale Anzahl der verwendbaren Sprechstellen wird auf das Handbuch der Steuereinheit des Systems verwiesen, in dem die Sprechstellen verwendet werden.

2.2 Buchse für externe Speisung

An die Buchse 18-36V (8) kann der Ausgang einer fliegenden Einspeisungseinheit (von der Wandnetzbuchse) angeschlossen werden, so dass die Speisung der Sprechstelle lokal erfolgen kann. Die Einspeisungseinheit ist mit einem koaxialen Stecker ausgerüstet, wie in Abbildung 2.2.1 dargestellt. Der mittige Kontakt muss dem negativen Pol entsprechen.

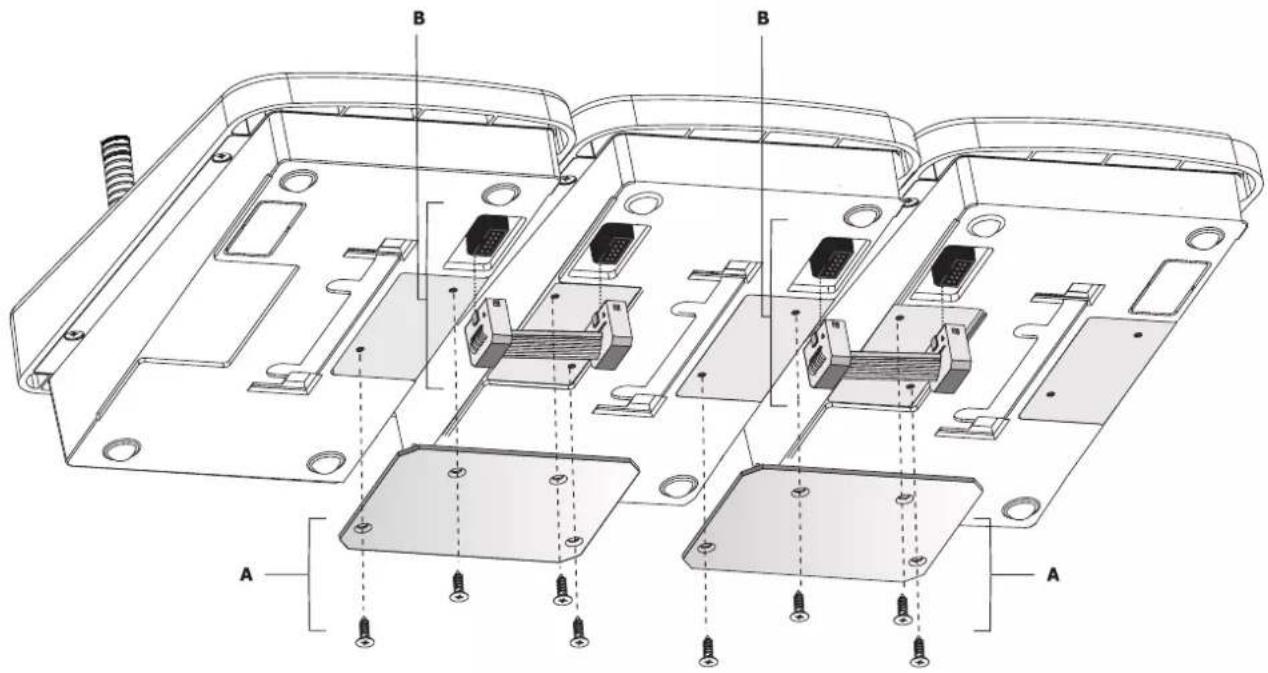

2.3 Anschluss der Erweiterungen

Das Erweiterungsmodul MBT 1112E wurde entwickelt, um die Anzahl der mithilfe der Sprechstelle MBT 1112 auswählbaren Zonen zu erhöhen. Für jede Sprechstelle MBT 1112 können bis zu 2 Erweiterungen eingesetzt werden. Verbinden Sie bei der Montage die Erweiterung mit Hilfe der Platte und den 4 mitgelieferten Schrauben an die Sprechstelle (siehe A in Abb. 2.3.1), setzen Sie dann das Verbindungskabel in die entsprechenden Anschlussstücke und beachten Sie dabei die entsprechenden Schlüssel (siehe B in Abb. 2.3.1). Gehen Sie beim Anschluss der zweiten Erweiterung in gleicher Weise vor.

Für die Verwendung der Sprechstellen muss die Adresse und der Vorrang beider Sprechstellen eingestellt werden. zum Zweck einer wirksameren Verwendung der Sprechstelle können auch andere Parameter eingestellt werden. Für den Zugriff auf ein bestimmtes Parameter müssen gleichzeitig die Taste ALL (5) und eine Zonenruftaste (6) von 1 bis 6 gedrückt werden. Bei Loslassen der Tasten zeigen die Led der Zonen (7) von 1 bis 6 den augenblicklichen Wert des Parameters, während die Led der Mikrofonaktivierung (3) zu blinken beginnt und damit anzeigt, dass die Einstellung aktiv ist. Ändern Sie das Parameter wie nachstehend angegeben und drücken Sie zum Abschluss die Taste ALL, um die Änderung zu speichern und zum normalen Gebrauch zurückzukehren.

3.1 Sprechstellenadresse

Drücken Sie die Tasten ALL und Zone 1: Die Led zeigen die zurzeit gemäß der Tabelle Tab1 gespeicherte Adresse an. Verwenden Sie für die Änderung der Adresse die Tasten PTT (1) (Adresse –) und LOCK (2) (Adresse +); der Änderungsbereich liegt zwischen 1 bis 31. Zum Verlassen und Speichern drücken Sie die Taste ALL.

	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28	29	30	31
Led 1	x	-x	-	x	-	x	-x	-	x	-x	-	x	-	x	-	x	-	x	-	x	-	x
Led 2	-	x	x	-	x	-	-	x	x	-	-	x	-	-	x	-	-	x	-	-	x	x
Led 3	-	-	x	x	x	-	-	-	x	x	-	-	-	x	x	x	-	-	-	-	x	x	x	x
Led 4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Led 5	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Led 6	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Tab.1

3.2 Priorité

Drücken Sie die Tasten ALL und Zone 2: Die Led zeigen den zurzeit gemäß der Tabelle Tab.1 gespeicherten Vorrang an. Verwenden Sie für die Änderung des Vorrangs die Tasten PTT (1) (Vorrang –) und LOCK (2) (Vorrang +); der Änderungsbereich liegt zwischen 1 und 7. Zum Verlassen und Speichern drücken Sie die Taste ALL.

3.3 Mikrofonempfindlichkeit

Drücken Sie die Tasten ALL und Zone 3: Die Led 1 bis 6 zeigen den zurzeit gespeicherten Empfindlichkeitswert mit einer Vu-Meteranzeige an. Verwenden Sie für die Änderung der Empfindlichkeit die Tasten PTT (1) (Empfindlichkeit –) und LOCK (2) (Empfindlichkeit +); im Mindestbereich sind alle Led ausgeschaltet, im Maximalbereich sind alle Led eingeschaltet. Während der Einstellung ist die Mikrofonleitung aktiv, damit ein Test durchgeführt werden kann. Zum Verlassen und Speichern drücken Sie die Taste ALL.

3.4 Sprachfilter

Drücken Sie die Tasten ALL und Zone 4: Die Led zeigen den zurzeit gespeicherten Filterstatus an;

Led 1 eingeschaltet = Sprachfilter ausgeschaltet

Led 2 eingeschaltet = Sprachfilter eingeschaltet

Verwenden Sie die Tasten PTT (1) und/oder LOCK (2), um die Auswahl zu ändern. Zum Verlassen und Speichern drücken Sie die Taste ALL (5).

3.5 Tastenprogrammierung

Es besteht die Möglichkeit, einer einzelnen Ruftaste (6) mehrere Zonen zuzuweisen, um die Auswahl von Zonengruppen zu beschleunigen. Drücken Sie die Tasten ALL und Zone 5, um zu dieser Einstellung zu gelangen: Die Mikrofonled (3) blinkt langsam; drücken Sie jetzt die Taste der zu programmierenden Zone: Die Mikrofonled blinkt schnell und die Led der zurzeit der ausgewählten Taste zugewiesenen Zonen beginnt zu leuchten (werkseitig ist jeder Taste die entsprechende Zone zugewiesen). Wählen Sie jetzt die der Taste zuzuweisende Zone aus, indem Sie die entsprechenden Tasten drücken; um eine Zone von der Auswahl auszuschließen, muss die entsprechende Taste lediglich erneut gedrückt werden. Zum Verlassen und Speichern der Einstellung drücken Sie die Taste ALL (5), zum Verlassen ohne zu speichern drücken Sie die Taste PTT (1) oder die Taste LOCK (2) (das Verlassen kann einige Sekunden Zeit erfordern).

3.6 Programmierung der Taste ALL

• Sprechstellen MBT 1106 und MBT 1112

Werkseitig wird der Taste ALL (5) die Auswahl aller Zonen zugewiesen. Es kann dieser Taste jedoch auch eine kleinere Gruppe von Zonen zugewiesen werden. Drücken Sie die Tasten ALL und Zone 6, um zu dieser Einstellung zu gelangen: Die Mikrofonled (3) blinkt und der Taste ALL werden automatisch alle 36 Zonen zugewiesen, wobei die entsprechenden Led leuchten (die an der Sprechstelle und den Erweiterungen effektiv vorhandenen Led); hierdurch kann erneut die werkseitige Einstellung eingestellt werden. Zum Verlassen und Speichern drücken Sie die Taste ALL, andernfalls wählen Sie die der Taste ALL zuzuweisenden Zonen aus, indem Sie die entsprechenden Tasten drücken; um eine Zone von der Auswahl auszuschließen, muss die entsprechende Taste lediglich erneut gedrückt werden. Zum Verlassen und Speichern der Einstellung drücken Sie die Taste ALL, zum Verlassen ohne zu speichern drücken Sie die Taste PTT (1) oder die Taste LOCK (2) (das Verlassen kann einige Sekunden Zeit erforde rn).

• Erweiterung MBT 1112E

Werkseitig wird der Taste ALL (5) der Erweiterung die Auswahl aller Zonen dieser Erweiterung zugewiesen. Es kann dieser Taste jedoch auch eine kleinere Gruppe von Zonen zugewiesen werde (die jedoch zu dieser Erweiterung gehören). Drücken Sie die Tasten ALL und Zone 6, um zu dieser Einstellung zu gelangen: Der Taste ALL werden automatisch alle 12 Zonen zugewiesen, wobei die entsprechenden Led leuchten; hierdurch kann erneut die werkseitige Einstellung eingestellt werden. Zum Verlassen und Speichern drücken Sie die Taste ALL, andernfalls wählen Sie die der Taste ALL zuzuweisenden Zonen aus, indem Sie die entsprechenden Tasten drücken; um eine Zone von der Auswahl auszuschließen, muss die entsprechende Taste lediglich erneut gedrückt werden. Zum Verlassen und Speichern drücken Sie die Taste ALL.

3.7 Programmierung Tasten PTT/LOCK

Aufgrund mangelnder Zonenauswahl wurden die Tasten PTT und LOCK werkseitig so eingestellt, dass sie die mit der Taste ALL verbundenen Zonen aufrufen. Zur Deaktivierung dieser Funktion müssen lediglich die Tasten ALL und LOCK gedrückt werden, um zur Konfigurierung zu gelangen, und dann muss mittels der Taste PTT der gewünschte Funktionsmodus ausgewählt werden:

Led 1 leuchtet: Aufruf der Taste ALL deaktiviert.

Led 2 leuchtet: Werkseitige Einstellung.

Drücken Sie die Taste ALL, um die Einstellung zu speichern.

F

UTILISATION

D

GEBRAUCH

4.1 Auswahl der Zonen

Vor Aktivierung des Mikrofons müssen die Zonen, an die die Durchsage gesendet werden soll, ausgewählt werden. Drücken Sie für die Auswahl die Tasten der Zonen (6) oder alternativ die Taste ALL (5) der Sprechstellen oder der Erweiterung. Die Led der Zonen leuchten und bestätigen hierdurch die getätigte Auswahl; drücken Sie die entsprechenden Tasten, um die Zonen auszuschließen.

ACHTUNG! Die für die Zonen programmierten Tasten funktionieren nur, wenn Sie ausgewählt sind, nicht wenn sie ausgeschlossen sind. Der Ausschluss ist zeitlich begrenzt; nach Ablauf von circa 12 Sekunden nach der letzten Auswahl und ohne Betätigung des Mikrofons annulliert die Sprechstelle automatisch alle getätigten Auswahlen.

4.2 Aufruf

Nach erfolgter Auswahl drücken Sie die Taste PTT (1) (Drucktaste) oder die Taste LOCK (2) (Haltetaste), um die Zonen und die Mikrofonleitung mithilfe der Steuereinheit zu aktivieren. Die Steuereinheit gibt der Sprechstelle die Gesamtheit der effektiv aktivierbaren Zonen an, die dann von den Led der Zonen (7) angezeigt werden. Lassen Sie am Ende der Durchsage die Taste PTT (1) los oder drücken Sie erneut die Taste LOCK (2).

Anmerkung:

Falls die Tasten PTT oder LOCK ohne Tätigung einer Auswahl gedrückt werden, erfolgt automatisch ein allgemeiner Aufruf. Während der gesamten Aktivierungsdauer leuchtet die (3) konstant.

4.3 Besetztanzeige für das System

Die Aktivierung einer Sprechstelle wird an allen anderen Sprechstellen durch das Blinken der Led (3) (Zustand "BUSY") angezeigt. Falls eine zweite Sprechstelle aktiviert wird, steuert die Steuereinheit den Vorgang gemäß einer der beiden folgenden Annahmen:

• Die aktive Sprechstelle hat einen höheren oder den gleichen Vorrang: Die Steuereinheit verhindert die Aktivierung der zweiten Sprechstelle.
• Die aktive Sprechstelle besitzt einen niedrigen Vorrang: Die Steuereinheit deaktiviert die erste Sprechstelle und aktiviert die zweite. Demgemäß blinken die Led für die Anzeige der Aktivierung (3) der ersten Sprechstelle nicht mehr konstant sondern blinkend (Zustand "BUSY") während an der zweiten Sprechstelle die aktivierten Zonen angezeigt werden; die Led (3) leuchtet konstant.

F

DONNEES TECHNIQUES

D

TECHNISCHE EIGENSCHAFTEN

MODELLO MBT 1106 MBT 1112 MBT 1112E MODELL
Type de microphone électrète / elektret	-		Mikrofontyp
Zone selectionnables	6	12	12	Anzahl der Zonen
Alimentation	18 ÷ 36 Vcc/Vdc		-	Speisung
Absorption maximum1	16 mA	22 mA	20 mA	Maximale Stromaufnahme1
Reponse en fréquence2	100÷14000 Hz		-	Frequenzgang2
Filtre voix3	- 10 dB		-	Sprachfilter3
Niveau de sortie audio	2,2 V max		-	Audioausgangsstufe
Limiteur de dynamique	oui / ja		-	Dynamikbegrenzer
Poids	0,6 kg		0,5 kg	Gewicht

^(1) 24 Vdc ^(2) Lcf = off ^(3) 100 Hz

CE

Code: 37780

Alle informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen zusammengestellt und überprüft. Daher können sie als zuverlässig angesehen werden. Für eventuelle Fehler übernimmt FBT aber keine Haftung. FBT Elettronica S.p.A. Behält sich das Recht auf Änderung der Produkte und Spezifikationen vor.
