MANUALE UTENTE MBT 1106 FBT

Postazioni da tavolo

I

Microphone stands

UK

Bases microphoniques

F

Mikrofonbasis

D

1.1 Riferimenti numerati 1

2. CONNESSIONI 2

2.1 Collegamenti delle postazioni 2
2.2 Presa per alimentazione esterna 3
2.3 Connessione delle espansioni 3

3. CONFIGURAZIONE 4

3.1 Indirizzo postazione 4
3.2 Priorità 4
3.3 Sensibilità microfono 4
3.4 Filtro parola 4
3.5 Programmazione tasti 5
3.6 Programmazione tasto ALL 5
3.7 Programmazione tasti PTT/LOCK 5

4. USO

4.1 Selezione delle zone 6
4.2 Chiamata 6
4.3 Indicazione sistema occupato 6

5. DATI TECNICI

1. DESCRIPTION 1

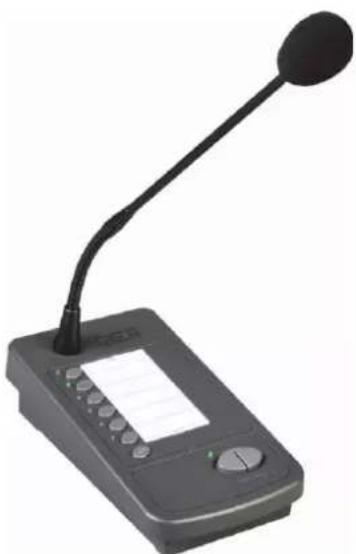

Le postazioni microfoniche MBT 1106 e MBT 1112 con le espansioni MBT 1112E consentono la selezione fino a un massimo di 36 zone per l'invio di messaggi vocali tramite il microfono elettrete delle postazioni.

Le principali caratteristiche funzionali sono:

- Alimentazione da centrale di controllo o tramite alimentatore locale 18÷36 Vcc (8);

• Linea audio bilanciata a livello di linea;

- Indirizzo postazione 1÷31 impostabile localmente;

- Priorità 1÷7 impostabile localmente;

- Inserzione filtro parola impostabile localmente;

- Regolazione fine della sensibilità microfono (±4 dB) tramite trimmer posteriore (10);

- Regolazione segnale audio di uscita su 7 livelli;

- Possibilità di selezione fino a 6 zone (MBT 1106), 12 zone (MBT 1112), 24 zone (MBT 1112 + MBT 1112E), 36 zone (MBT 1112 + 2x MBT 1112E);

- Indicazione di sistema occupato;

- Programmazione dei tasti di selezione zone ( 6) e del tasto di chiamata generale ALL (5) - su stazioni ed espansioni;

- Connessione tramite cavo STP cat.5.

1.1 Riferimenti numerati

1. Pulsante di chiamata (a rilascio).

2. Tasto di chiamata (a ritenuta).

3. Led indicatore attivazione microfono.

4. Etichette zone.

5. Tasto di chiamata generale (ALL).

6. Tasti di chiamata zone.

7. Led zone.

8. Presa per alimentazione esterna locale.

9. Connettori entrata/uscita.

10. Regolazione della sensibilità microfonica.

2.1 Collegamenti delle postazioni

I collegamenti delle postazioni sono effettuati tramite cavi STP cat.5 diretti (cioè non incrociati o 'cross-cable'). Gli standard EIA/TIA T568A e EIA/TIA T568B prevedono per tali cavi (e relativi connettori tipo RJ45) le seguenti piedinature e colorazioni:

Tutti i connettori devono essere di tipo RJ45 schermato.

Important!

Tutte le postazioni dispongono di due prese di ingresso/uscita IN/OUT (9). Nelle tabelle sottostanti vengono elencate le piedinature di questi connettori.

Le postazioni MBT 1106 e MBT 1112 sono connesse tra loro in cascata, utilizzando le prese posteriori IN/OUT (9), come illustrato in Fig. 2.1.1; si fa presente che le due prese IN/OUT possono essere utilizzate indifferentemente sia come ingresso che come uscita. Per il numero massimo di postazioni utilizzabili, fare riferimento al manuale dell'unità di controllo del sistema in cui le basi sono utilizzate.

2.2 Presa per alimentazione esterna

Alla presa 18-36V (8) è possibile applicare l'uscita di un alimentatore di tipo volante (da presa a muro) in modo da provvedere localmente all'alimentazione della base. L'alimentatore deve essere dotato di uno spinotto coassiale del tipo illustrato in Figura 2.2.1. Il contatto centrale deve corrispondere al polo negativo.

2.3 Connessione delle espansioni

Il modulo di espansione MBT 1112E è creato per poter espande il numero di zone selezionabili tramite la postazione MBT 1112. E' possibile utilizzare fino a 2 espansioni per ogni postazione MBT 1112. Per l'assemblaggio, vincolare l'espansione alla postazione tramite la piastra e le 4 viti in dotazione (vedi A di fig 2.3.1), inserire quindi il cavetto di collegamento negli appositi connettori rispettando le chiavi di inserzione (vedi B di Fig 2.3.1). Per connettere la seconda espansione alla prima ripetere le procedure sopra esposte.

Per poter utilizzare le postazioni è necessario impostare l'indirizzo e la priorità per ciascuna di esse. È possibile inoltre modificare altri parametri per un utilizzo più efficace della postazione. Per accedere all'impostazione di un determinato parametro è necessario premere contemporaneamente il tasto ALL (5) ed un tasto di chiamata zone (6) da 1 a 6. Rilasciando i tasti, i led zone (7) da 1 a 6 mostrano il valore attuale del parametro, mentre il led attivazione microfono (3) inizia a lampeggiare per indicare che la procedura di impostazione è attiva. Modificare il parametro come successivamente indicato e, infine, ripremere il tasto ALL per salvare la modifica e ritornare all'uso normale.

3.1 Indirizzo postazione

Premere i tasti ALL e zona 1: i led indicheranno l'indirizzo attualmente memorizzato secondo la tabella Tab1. Per modificare l'indirizzo utilizzare i tasti PTT (1) (indirizzo –) e LOCK (2) (indirizzo +); il range di variazione è da 1 a 31. Per uscire salvando premere il tasto ALL (5).

UK

CONFIGURATION

Premere i tasti ALL e zona 2: i led indicheranno la priorità attualmente memorizzata secondo la tabella Tab.1.

Per modificare la priorità utilizzare i tasti PTT (1) (priorità –) e LOCK (2) (priorità +); il range di variazione è da 1 a 7. Per uscire salvando premere il tasto ALL (5).

3.3 Sensibilità microfono

Premere i tasti ALL e zona 3: i led da 1 a 6 riporteranno il valore di sensibilità attualmente memorizzata con un'indicazione di tipo Vu-meter. Per modificare la sensibilità utilizzare i tasti PTT (1) (sensibilità –) e LOCK (2) (sensibilità +); al minimo livello tutti i led saranno spenti, al massimo livello tutti i led saranno accesi. Durante questa regolazione la linea microfonica è attiva per effettuare un'eventuale test dal vivo. Per uscire salvando premere il tasto ALL (5).

3.4 Filtro parola

Premere i tasti ALL e zona 4: i led indicheranno lo stato del filtro attualmente memorizzato;

Led 1 acceso = filtro parola disinserito

Led 2 acceso = filtro parola inserito

Per modificare la selezione utilizzare i tasti PTT (1) e/o LOCK (2).

Per uscire salvando premere il tasto ALL (5).

3.2 Priority

CONFIGURAZIONE CONFIGU

AKI

N

3.5 Programmazione tasti

È possibile associare ad un singolo tasto di chiamata (6) più zone per velocizzare la selezione di gruppi di zone. Per entrare in questa impostazione premere i tasti ALL e zona 5: il led microfono (3) lampeggerà lentamente; premere ora il tasto di zona da programmare: il led microfono lampeggerà velocemente e i led delle zone attualmente associate al tasto prescelto si accenderanno (per default di fabbrica ad ogni tasto è associata la sola zona corrispondente). Selezionare ora le zone da associare al tasto prescelto premendo i rispettivi tasti; volendo deselezionare una zona è sufficiente ripremere il relativo tasto. Per uscire salvando quanto impostato premere il tasto ALL (5), per uscire senza salvare premere il tasto PTT (1) o il tasto LOCK (2) (l'operazione di uscita può richiedere qualche secondo).

3.6 Programmazione tasto ALL

• Postazioni MBT 1106 e MBT 1112

Per default di fabbrica al tasto ALL (5) è associata la selezione di tutte le zone. E' tuttavia possibile assegnare a tale tasto un gruppo più ristretto di zone. Per entrare in questa impostazione premere i tasti ALL e zone 6: il led microfono (3) lampeggerà ed, in modo automatico, al tasto ALL verranno associate tutte e 36 le zone, con accensione dei relativi led (quelli fisicamente presenti sulla postazione e sulle espansioni); questo permette la reimpostazione del default di fabbrica. Volendo uscire salvando questo default, premere il tasto ALL, altrimenti selezionare le zone da associare al tasto ALL premendo i rispettivi tasti; volendo deselezionare una zona è sufficiente ripremere il relativo tasto. Per uscire salvando quanto impostato, premere il tasto ALL; per uscire senza salvare premere il tasto PTT (1) o il tasto LOCK (2) (l'operazione di uscita può richiedere qualche secondo).

- Modulo espansione MBT 1112E

Per default di fabbrica al tasto ALL (5) dell'espansione è associata la selezione di tutte le zone dell'espansione stessa. E' tuttavia possibile assegnare a tale tasto un gruppo più ristretto di zone (sempre tra quelle dell'espansione stessa). Per entrare in questa impostazione premere, sull'espansione, i tasti ALL e zone 6: in modo automatico, al tasto ALL verranno associate tutte e 12 le zone, con accensione dei relativi led; questo permette la reimpostazione del default di fabbrica. Volendo uscire salvando questo default premere il tasto ALL, altrimenti selezionare le zone da associare al tasto ALL premendo i rispettivi tasti; volendo deselezionare una zona è sufficiente ripremere il relativo tasto. Per uscire salvando quanto impostato premere il tasto ALL (5).

3.7 Programmazione tasti PTT/LOCK

Per default di fabbrica, in assenza di zone selezionate, i tasti PTT e LOCK richiamano le zone associate al tasto ALL.

Per disabilitare questa funzione, è sufficiente premere i tasti ALL e LOCK per entrare in configurazione e selezionare tramite il tasto PTT la modalità di funzionamento desiderata:

Led 1 acceso: Richiamo del tasto ALL disabilitato.

Led 2 acceso: Impostazione di fabbrica.

Premere ALL per salvare l'impostazione.

4.1 Selezione delle zone

Prima di procedere all'attivazione microfonica è necessario selezionare le zone in cui si desidera inviare un annuncio. Per selezionare premere i pulsanti delle zone (6) o, in alternativa, premere il tasto ALL (5) delle postazioni o dell'espansione. I led di zona si accenderanno a conferma dell'avvenuta selezione; per deselezionare le zone ripremere i relativi tasti.

Importante!

I tasti programmati per gruppi di zone funzionano solo in selezione e non in deselezione. L'operazione di deselezione è un'operazione a tempo; trascorsi circa 12 secondi dall'ultima selezione effettuata senza aver attivato il microfono, la postazione annullerà automaticamente tutte le selezioni.

4.2 Chiamata

Una volta effettuata le selezioni, premere il tasto PTT (1) (a rilascio) od il tasto LOCK (2) (a ritenuta) per attivare le zone e la linea microfonica tramite l'unità di controllo. Quest'ultima segnalerà alla postazione l'insieme delle zone effettivamente attivabili che saranno visualizzate dai led di zona (7). Al termine della chiamata rilasciare il tasto PTT o ripremere il tasto LOCK.

NOTA:

Se il tasto PTT od il tasto LOCK vengono premuti senza alcuna selezione, si effettuerà automaticamente una chiamata generale. Durante tutta l'attivazione, il led (3) resterà acceso stabilmente.

4.3 Indicazione sistema occupato

L'attivazione di una postazione è segnalata su tutte le altre dal lampeggio dei led (3) (condizione di "BUSY"). Nel caso in cui una seconda postazione tentasse l'attivazione, l'unità di controllo gestirà il conflitto secondo una delle due ipotesi:

• la postazione attiva possiede una priorità maggiore od uguale alla seconda: l'unità di controllo inibisce l'attivazione della seconda postazione;
• la po stazione attiva possiede una priorità minore della seconda: l'unità di controllo disattiverà la prima postazione ed attiverà la seconda. Di conseguenza, il led di attivazione microfonica (3) della prima postazione passerà da luminoso fisso a lampeggiante (condizione "BUSY") mentre sulla seconda verranno visualizzate le zone attivate ed il led (3) si accenderà fisso.

UK

USE

MODELLO MBT 1106 MBT 1112 MBT 1112E MODEL
Tipo di microfono	Elettrete / Elecret		-	Microphone type
N° zone selezionabili	6	12	12	No. of selectable zones
Alimentazione	18 ÷ 36 Vcc/Vdc		-	Power supply
Assorbimento massimo1	16 mA	22 mA	20 mA	Maximum Absorption1
Risposta in frequenza2	100÷14000 Hz		-	Frequency response2
Filtro parola3	- 10 dB		-	Speech filter3
Livello uscite audio	2,2 V max		-	Audio output level
Limitatore di dinamica	sì / yes		-	Dynamics limiter
Peso	0,6 kg		0,5 kg	Weight

^(1) 24 Vdc ^(2) Lcf = off ^(3) 100 Hz

F

Le informazioni contenute in questo manuale sono state scrupolosamente controllate; tuttavia FBT non si assume nessuna responsabilità per eventuali inesattezze. La FBT Elettronica S.p.A. si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasi momento e senza preavviso.
