BEDIENUNGSANLEITUNG Caswell Plus Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Lieferumfang 6

Geräteübersicht 7

Inbetriebnahme 9

Bedienung 12

Reinigung und Pflege 14

Fehlerbehebung 16

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 19

Hinweise zur Entsorgung 21

Hersteller & Importeur (UK) 21

English 23

Español 41

Français 59

Italiano 77

TECHNISCHE DATEN

Modell 10041383
Maße 1150 x 270 x 250 mm
Betriebsspannung 22,2 V DC
Geräuschpegel 70 dB
Nennspannung 150 W
Adapter Eingangsleistung 100 - 240 V ~ 50/60 Hz
Akku-Kapazität 5000 mAh
Adapterausgangsleistung DC 27 V 0,8 A
Reinwassertank Kapazität 700 ml
Ladezeit 6 h
Schmutzwassertank-Kapazität 550 ml
Betriebsdauer	ECO-Modus: 40 min
	MAX-Modus: 35 min
Nettogewicht 3,9 kg

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Anleitung zum späteren Nachschlagen gut auf.
• Lassen Sie das Gerät nicht unbeaufsichtigt, während es in Betrieb ist.
• Benutzen Sie das Gerät nicht in Räumen, in denen sich entzündliche Materialien oder explosive Stoffe befinden.
• Ziehen Sie immer den Stecker, bevor Sie die Tankabdeckung abnehmen.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Benutzen Sie das Gerät in Anwesenheit von Kindern nur unter Aufsicht.
• Benutzen Sie das Gerät genau wie in der Anleitung beschrieben. Benutzen Sie nur Zubehör, das vom Hersteller ausdrücklich empfohlen wird.
• Benutzen Sie das Gerät nicht, wenn Netzkabel, Stecker oder andere Geräteteile beschädigt sind.
• Reparaturen dürfen nur von Fachpersonal ausgeführt werden und sind erforderlich, wenn das Gerät beschädigt wurde, Netzkabel oder Stecker beschädigt sind, Flüssigkeiten darauf ausgelaufen oder Objekte darauf gefallen sind, wenn das Gerät Nässe oder Feuchtigkeit ausgesetzt oder fallen gelassen wurde oder nicht ordnungsgemäß funktioniert.
• Funken im Inneren des Motors können entzündliche Dämpfe oder Staub entzünden. Um das Brand- oder Explosionsrisiko zu verringern, benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten, Gasen, Stäuben, Benzin oder anderen Brennstoffen, flüchtigen Flüssigkeiten, Reinigungsmitteln, Öllacken, Erdgas, Kohlenstaub, Magnesiumstaub oder Aluminiumstaub.
• Ziehen und tragen Sie das Gerät nicht am Kabel. Schließen Sie keine Türen, durch die das Kabel verläuft und verlegen Sie das Kabel nicht entlang scharfer Kanten.
• Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn beim Abziehen mit der Hand fest.
• Fassen Sie das Gerät und den Stecker nicht mit nassen Händen an.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen. Benutzen Sie das Gerät nicht wenn die Lüftungsöffnungen verstopft sind. Halten Sie die Öffnungen frei von Schmutz, Haaren oder ähnlichem.
• Halten Sie Ihre Haare, Kleidung, Finger und andere Körperteile vom Gerät fern, solange es in Betrieb ist.
• Schalten Sie das Gerät aus, bevor Sie den Stecker ziehen.
• Seien Sie vorsichtig, wenn Sie Treppen reinigen.
• Saugen Sie keine brennbaren oder explosiven Flüssigkeiten auf.
• Saugen Sie keine heißen Objekte, wie Zigaretten oder heiße Asche auf.
• Benutzen Sie das Gerät nicht ohne Filter.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie Schläuche, Düsen oder Zubehör anbringen oder auswechseln.
• Verstauen Sie das Gerät an einem trockenen Ort. Verstauen Sie es nach jedem Saugen, damit niemand darüber fällt.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

LIEFERUMFANG

Bodenreiniger (optional); für die Reinigung aller Flecken auf dem Boden geeignet

Reinigungswerkzeug (geeignet für die Reinigung von verschmutztem Wassertank und verknoteten Haaren in der Rollenbürste)

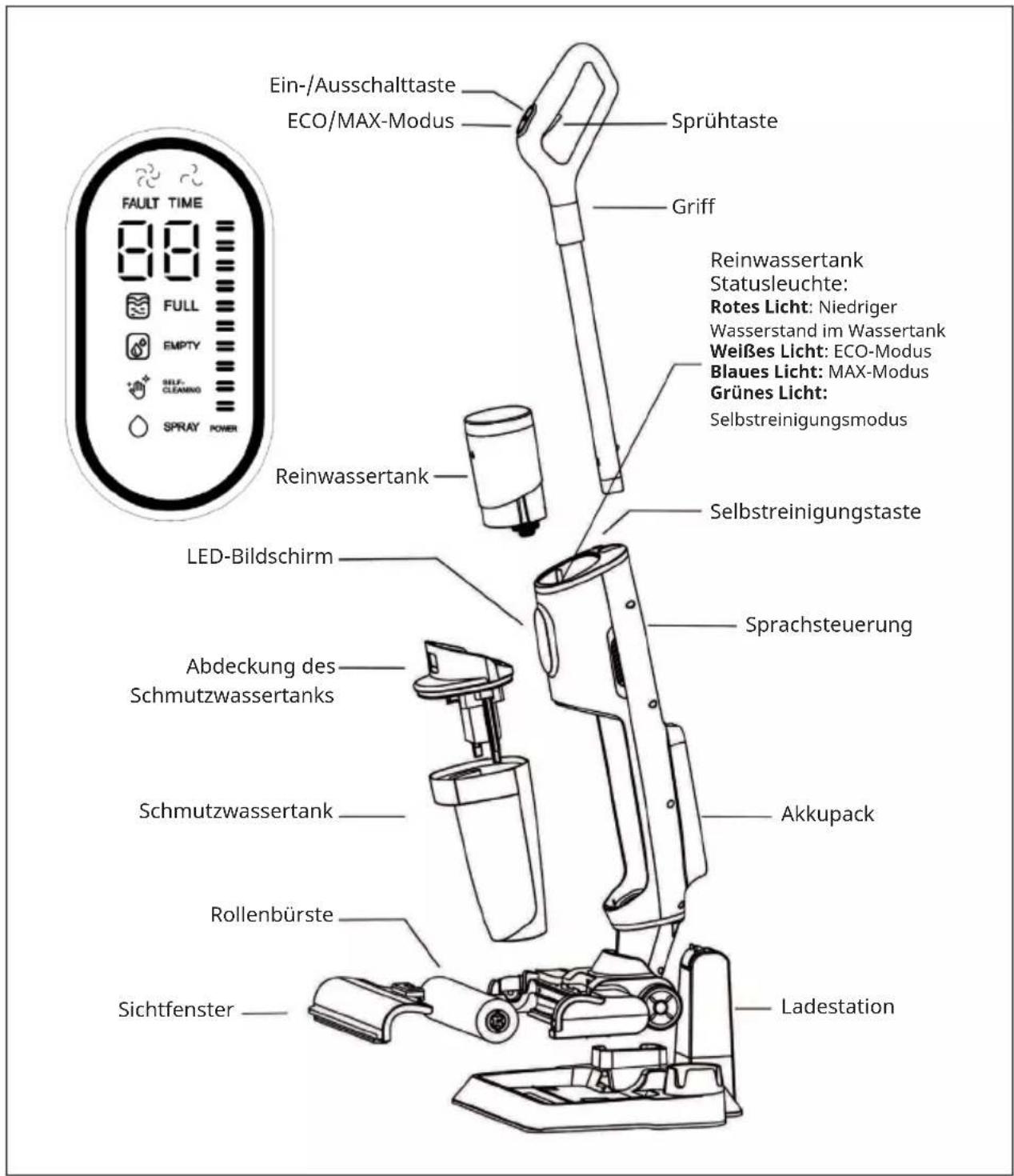

Ein-/Ausschalttaste ECO/MAX-Modus Sprühtaste Griff Reinwassertank Statusleuchte: Rotes Licht: Niedriger Wasserstand im Wassertank Weißes Licht: ECO-Modus Blaues Licht: MAX-Modus Grünes Licht: Selbstreinigungsmodus Reinwassertank Selbstreinigungstaste LED-Bildschirm Sprachsteuerung Abdeckung des Schmutzwassertanks Schmutzwassertank Aktupack Rollenbürste Sichtfenster Ladestation

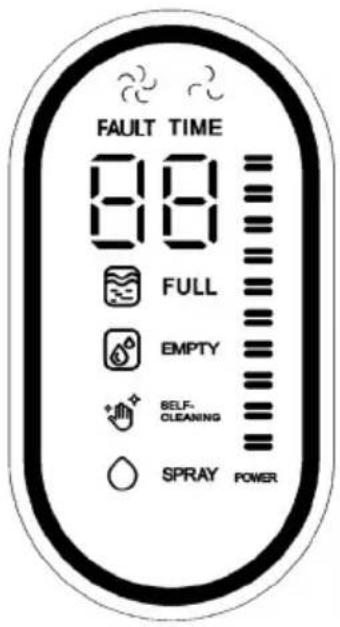

Digital-Bildschirm

		Die Leuchtanzeige leuchtet weiß auf, wenn sich das Gerät im Eco-Modus befindet.
		Die Leuchtanzeige leuchtet weiß auf, wenn sich das Gerät im MAX-Modus befindet.
	88	Bei der normalen Reinigung, wird die Betriebszeit vom Einschalten bis zum aktuellen Zeitpunkt angezeigt.Wenn sich das Gerät im Selbstreinigungsmodus befindet wird der Selbstreinigungscoundown von „59“ bis „0“ angezeigt.Wenn das Gerät ein Problem hat, wird der entsprechende Fehlercode angezeigt, um das Problem zu identifizieren.
		Die Leuchtanzeige blinkt langsam rot auf, wenn der Schmutzwassertank voll ist. Leeren Sie den Schmutzwassertank rechtzeitig aus.
		Die Leuchtanzeige blinkt langsam rot auf, wenn der Wassertank aufgefüllt werden muss. Füllen Sie diesen mit sauberem Wasser auf.
		Die Leuchtanzeige leuchtet weiß auf, wenn sich das Gerät im Selbstreinigungsmodus befindet.
		Die Batterieleuchte blinkt beim Laden langsam weiß auf. Die Anzeige hört auf zu blinken, wenn das Gerät voll geladen wurde.
		Wenn Sie Wasser sprühen, leuchtet die Anzeigeleuchte weiß auf.

INBETRIEBNAHME

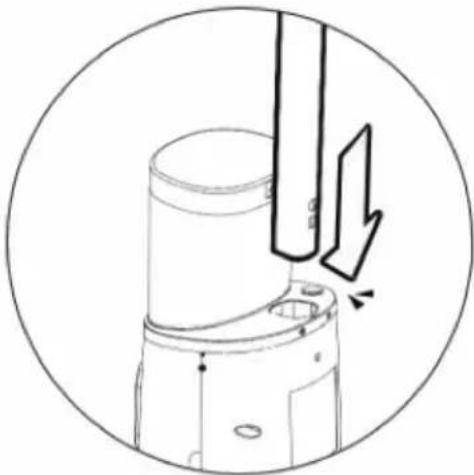

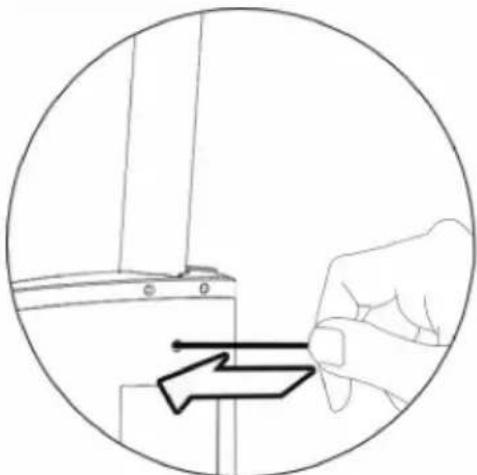

1. Griff auseinanderbauen und Installation

1.1 1.2
InstallationInstallation: Stecken Sie das Griffverbindungsrohr in die Öffnung am Gerätegehäuse. Wenn ein klickendes Geräusch ertönt, ist die Installation richtig erfolgt.	AuseinanderbauenVerwenden Sie einen passenden Schraubenzieher oder Inbusschlüssel, stecken Sie diesen in das kleine Loch an der Rückseite des Geräts und drücken Sie hinein, während Sie den Griff abnehmen.

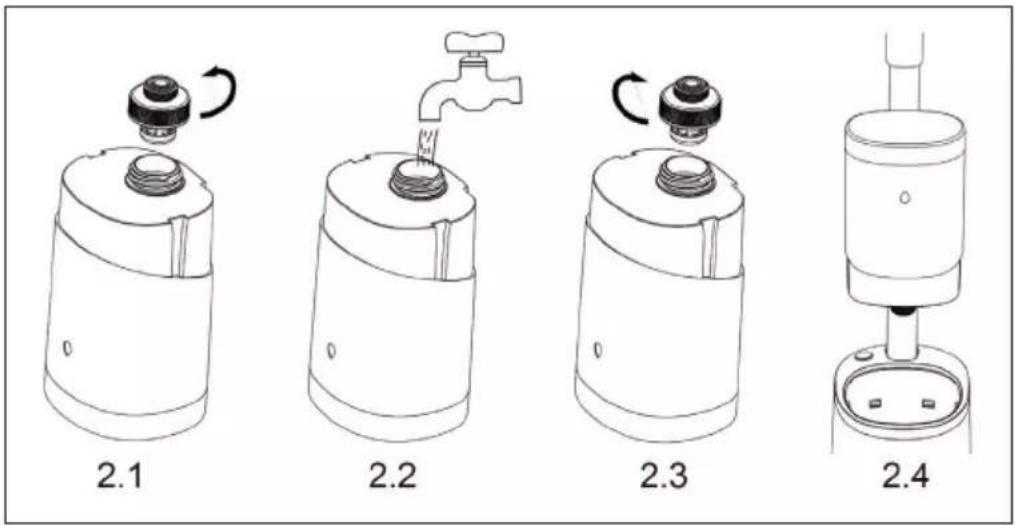

2. Installation des Reinwassertanks

Schrauben Sie die Wassertankabdeckung ab (siehe Abbildung 2.1). Befüllen Sie den Wassertank mit sauberem Wasser. Schrauben Sie die Wassertankabdeckung im Uhrzeigersinn zu (siehe Abbildung 2.3) und setzen Sie den Wassertank wieder in das Gerät ein (siehe Abbildung 2.4). Sobald ein klickendes Geräusch zu hören ist, ist der Wassertank richtig eingesetzt.

2.1 2.2 2.3 2.4

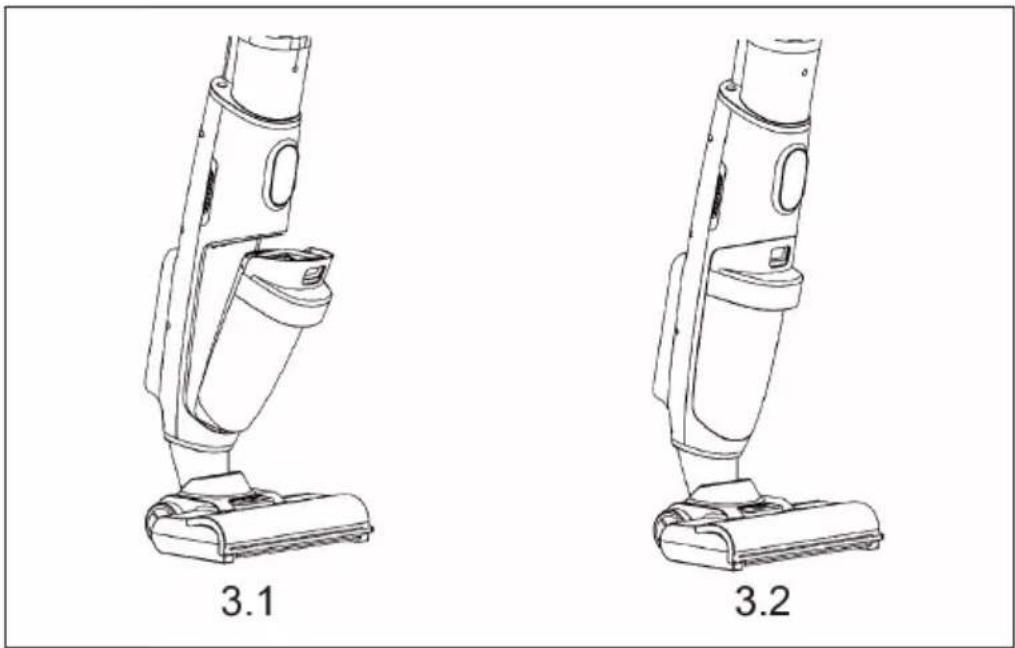

3. Installation des Schmutzwassertanks

Die Unterseite des Schmutzwassertanks befindet sich an der Öffnung des Gehäuses (siehe Abbildung 3.1). Wenn Sie diesen nach Innen drücken und ein klickendes Geräusch ertönt, wurde der Schmutzwassertank richtig installiert.

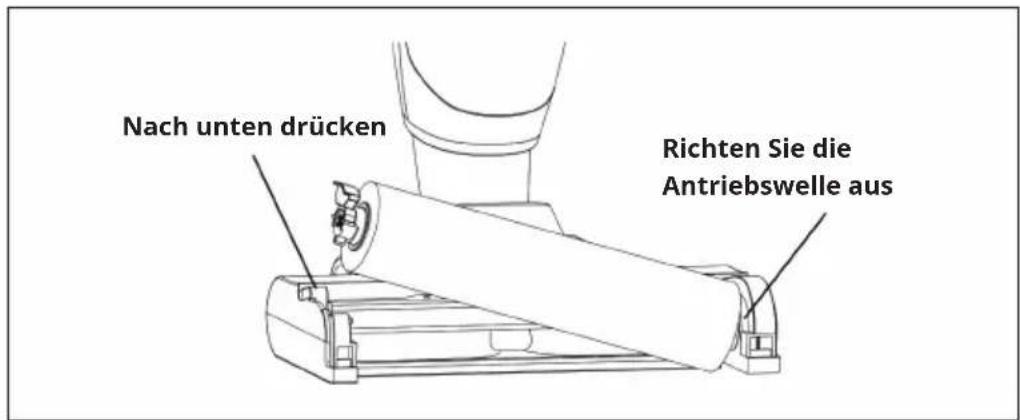

4. Installation der Rollenbürste

Richten Sie die Rille an der rechten Seite der Bürste mit der Antriebswelle aus und drücken Sie die Rollenbürste auf der linken Seite nach unten, bis diese installiert ist.

Nach unten drücken Richten Sie die Antriebswelle aus

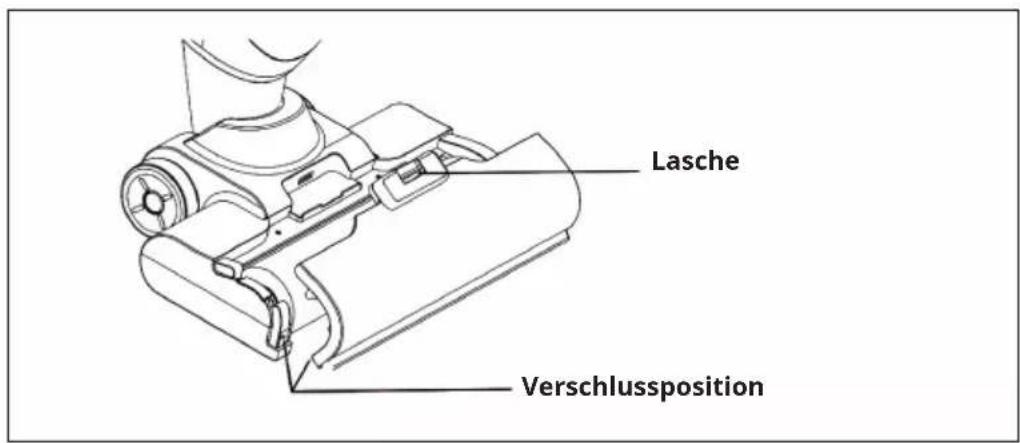

5. Installation des Sichtfensters an der Rollenbürste

Wie in der Abbildung unten gezeigt, muss das Sichtfenster an der Lasche der Bürste angebracht werden. Wenn ein klickendes Geräusch zu hören ist, war die Installation erfolgreich.

Lasche Verschlussposition

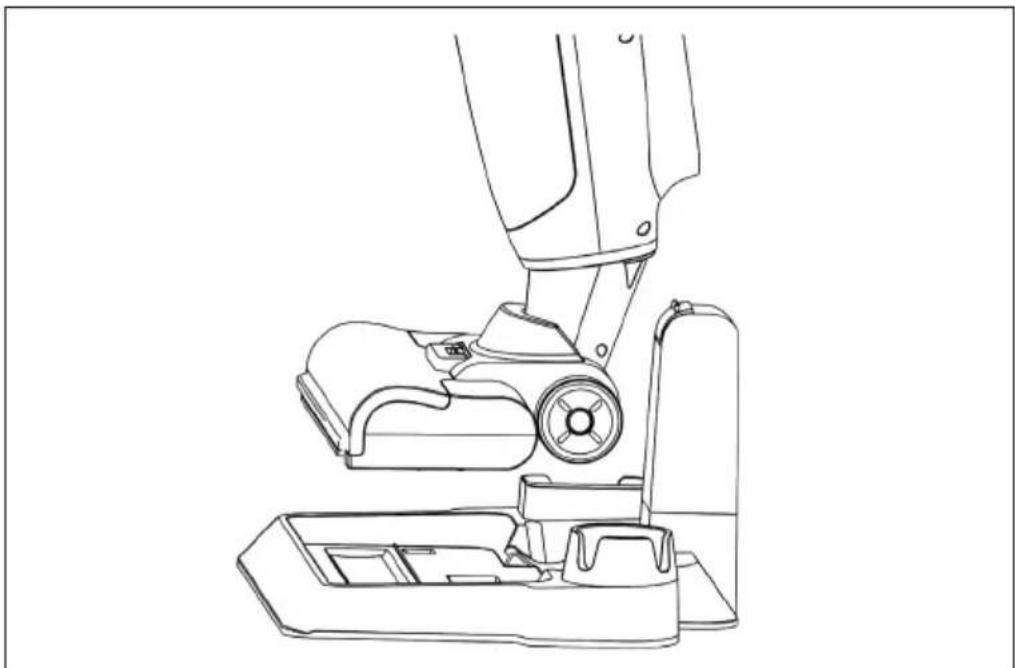

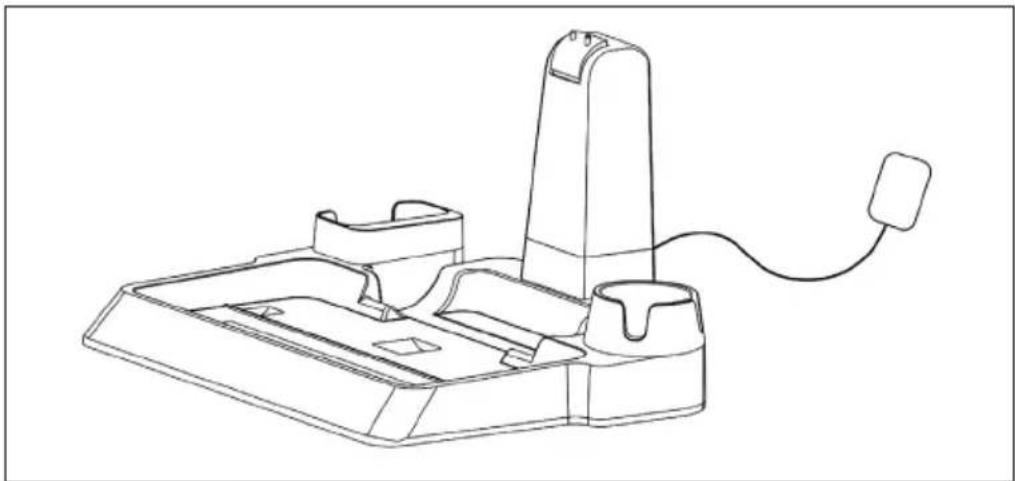

6. Installation der Selbstreinigungs- und Ladestation

Stecken Sie den Ladeanschluss in die entsprechende Position an der Ladestation und den Netzstecker in die Steckdose.

Richten Sie das Gerät an der Ladestation aus. Sobald die Batterien in Berührung mit der Ladestation kommen, beginnt das Gerät zu laden.

Wenn das Gerät in der Ladestation aufgeladen wird, drücken Sie die Selbstreinigungstaste, um den Selbstreinigungsmodus zu aktivieren. Stellen Sie sicher, dass sich während der Benutzung Wasser im Reinwassertank befindet.

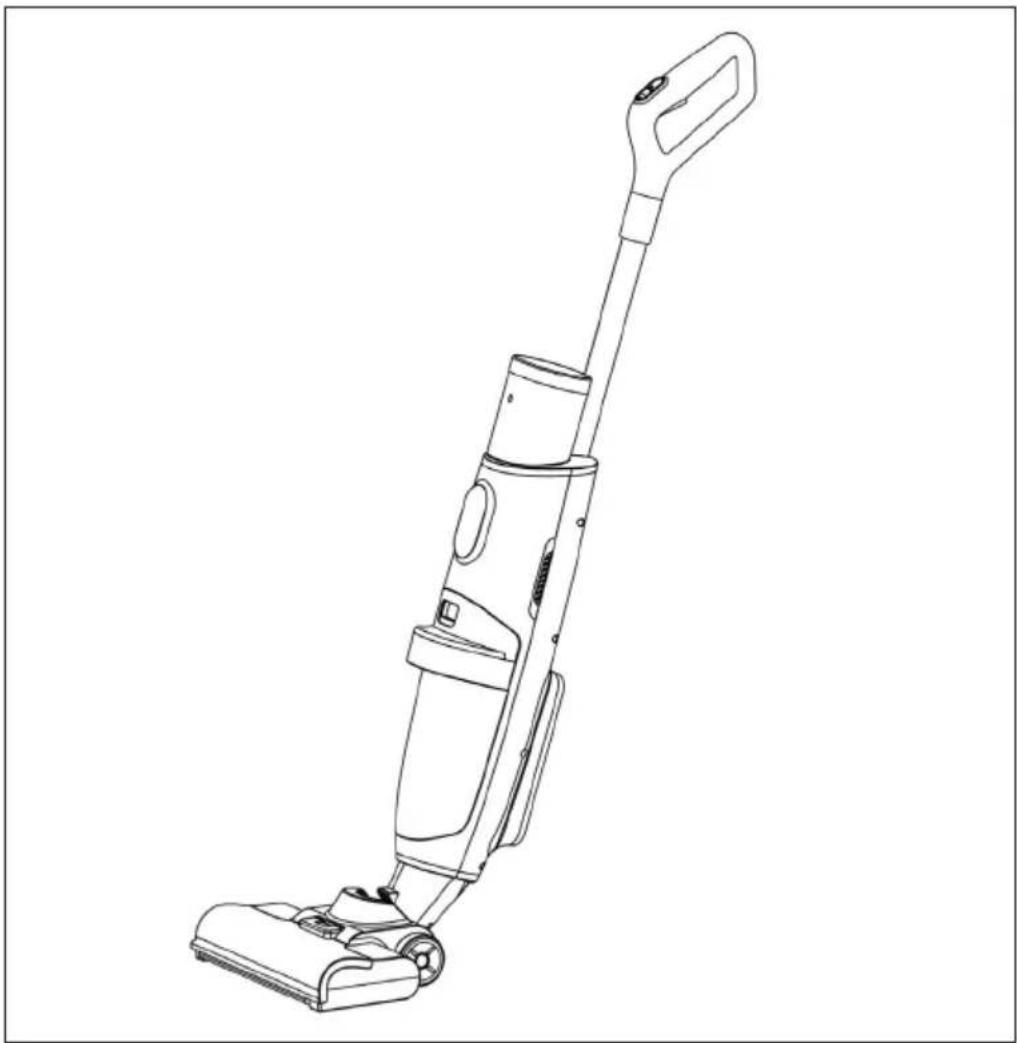

Verwendung

Neigen Sie das Gerät im richtigen Winkel und drücken Sie die Ein-/Ausschalttaste, um den Betrieb zu starten.

Wichtige Hinweise zur Bedienung

• Wenn sich während des Arbeitsvorgangs eine große Menge Schaum im Schmutzwassertank befindet, reinigen Sie den Schmutzwassertank rechtzeitig, um zu vermeiden, dass das Wasser in den Lüftermotor fließt.
• Vermeiden Sie schnelles Schieben und Ziehen während des Arbeitsvorgangs, damit kein Wasser in den Lüftermotor fließen kann.
• Achten Sie während der Arbeit auf den Schmutz im Schmutzwassertank, um den Detektor nicht zu blockieren und die vollständige Wassererkennung zu beeinträchtigen.
  • Schalten Sie das Gerät vor dem Aufladen aus.

REINIGUNG UND PFLEGE

Hinweis: Ziehen Sie den Netzstecker, schalten Sie das Gerät aus und nehmen Sie den Akku heraus, bevor Sie das Gerät warten und pflegen.

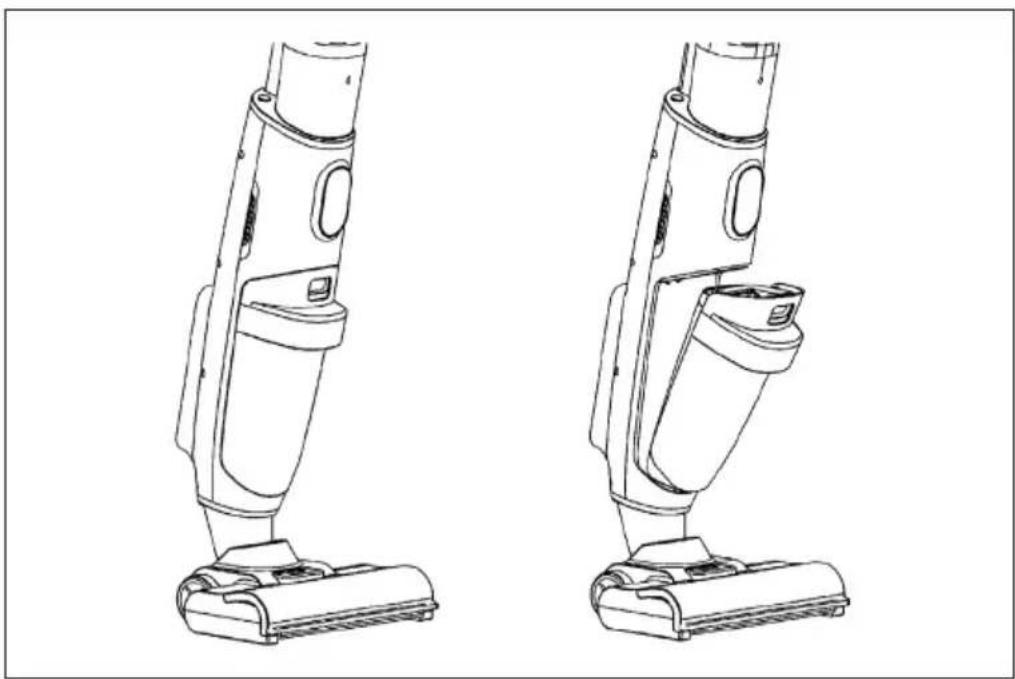

Wartung des Wassertanks

Reinigen Sie den Schmutzwassertank und dessen Gehäuse nach jeder Verwendung, um Geruchsbildung zu vermeiden. Halten Sie den Wassertankgriff mit der Hand fest, drücken Sie die Sicherung mit dem Daumen nach unten und ziehen Sie den Schmutzwassertank vorsichtig heraus.

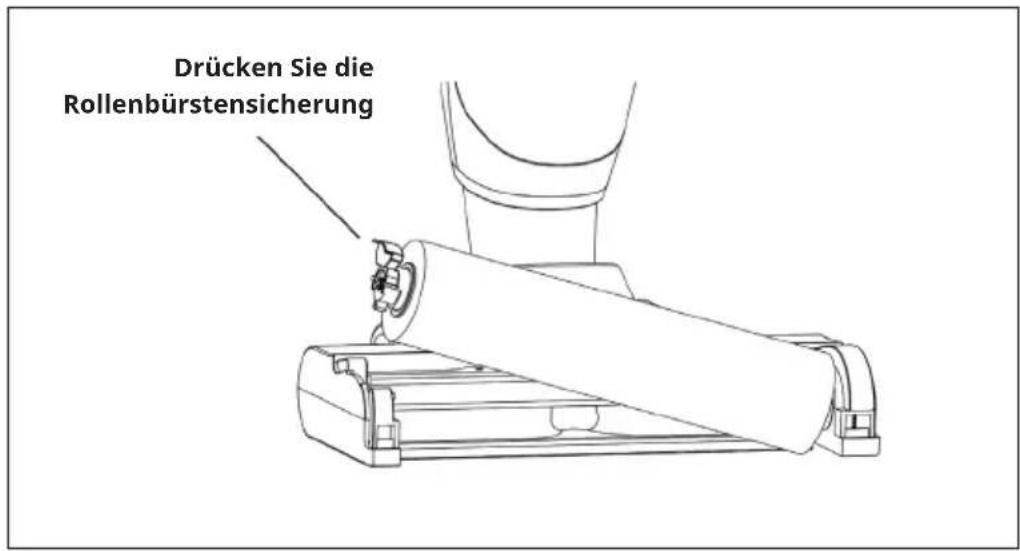

Wartung der Rollenbürste

Verwenden Sie nach jeder Verwendung die Selbstreinigung. Wenn die Rollenbürste zu schmutzig ist, entnehmen Sie die Rollenbürste und reinigen Sie diese von Hand.

Drücken Sie die Rollenbürstensicherung

Wartung des HEPA-Filters

Entnehmen Sie den HEPA-Filter aus dem Schmutzwassertank und lassen Sie diesen trocknen.

Zubehör Reinigung/Austausch empfohleneFrequenz

Reinwassertank Nach jeder Verwendung reinigen

Schmutzwassertank Nach jeder Verwendung reinigen

HEPA-Filter Nach jeder Verwendung reinigen; alle3 - 6 Monate ersetzen

Schwimmer Nach jeder Verwendung reinigen

Bürstenabdeckung Nach jeder Verwendung reinigen

Infrarotsensor Nach jeder Verwendung reinigen

Rollenbürste Nach jeder Verwendung reinigen; alle3 - 6 Monate ersetzen

Hinweis: Die oben empfohlenen Zeiträume zum Ersetzen des Zubehörs sind lediglich Empfehlungen. Die tatsächliche Reinigung-/ Austauschfrequenz sollte von der tatsächlichen Verwendungshäufigkeit abhängen.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösungsansatz
Das Gerät kann nicht geladen werden.	Das Netzteil ist nicht richtig angeschlossen.	Überprüfen Sie den Anschluss des Netzteils.
	Das Gerät ist nicht richtig mit der Ladestation verbunden.	Setzen Sie den Reiniger wieder auf die Ladestation.
Die Griffsteuerung funktioniert nicht.	Der Schmutzwassertank ist voll.	Leeren Sie den Schmutzwassertank aus.
	Der Schmutzwassertank ist nicht installiert.	Prüfen und installieren Sie den Schmutzwassertank.
	Die Rollenbürste ist nicht installiert.	Prüfen und installieren Sie die Rollenbürste.
Die Anzeige des Reinwassertanks ist nicht korrekt.	Nicht kalibriert. Nehmen Sie den	Schmutzwassertank ab, beginnen Sie mit dem Reinigen und Sprühen, schalten Sie den Reiniger aus, bis das Rohr entleert ist. Drücken Sie dann die „Switch“-Taste und die „Eco/Max“-Taste 5 Sekunden lang, bis der Bildschirm zweimal blinkt, und prüfen Sie dann erneut.
Die Saugleistung nimmt ab. Der	HEPA-Filter ist blockiert. Prüfen und reinigen Sie den HEPA-Filter.
	Der HEPA-Filter ist nass. Trocknen Sie zunächst den HEPA-Filter.
Der Reinwassertank leckt. Die Reinwassermenge ist höher als das Absperrventil.		Gießen Sie Wasser aus, bis das Volumen unter dem Absperrventil liegt.
		Setzen Sie den Wassertank richtig ein.
		Schrauben Sie den Deckel fest.
Beim Sprühen kommt kein Wasser heraus.	Der Reinwassertank ist leer. Füllen Sie den Reinwassertank auf.
	Der Reinwassertank ist nicht richtig installiert.	Setzen Sie den Wassertank richtig ein.
Die Sprachsteuerung funktioniert nicht.	Die Sprachfunktion ist ausgeschaltet.	Aktivieren Sie die Sprachfunktion.
	Die Version schließt die Sprachausgabe aus.	Wenden Sie sich an den Kundendienst, um zu erfahren, ob die Sprachsteuerung für Ihr Gerät verfügbar ist.
Das Gerät funktioniert im Selbstreinigungsmodus nicht.	Der Schmutzwassertank ist voll.	Leeren Sie den Schmutzwassertank aus.
	Zu wenig Wasser. Füllen Sie den Reinwassertank auf.
Problem Mögliche Ursache Lösungsansatz
Am Luftauslass befinden sich Wassertropfen.	Der HEPA-Filter ist nicht installiert.	Prüfen und installieren Sie die HEPA-Filter.
	Der HEPA-Filter ist nicht trocken.	Trocknen Sie die HEPA-Filter vor dem Gebrauch.
	Der Staubsauger wurde stark gekippt.	Verwenden Sie das Gerät korrekt.
	Der Reiniger saugt die Schaumflüssigkeit auf.	Leeren Sie den Schmutzwassertank rechtzeitig aus.
Das Gerät lässt sich nur schwer bewegen.	Die Rollenbürste ist nicht richtig installiert.	Überprüfen Sie die Rollenbürste und setzen Sie diese wieder ein.
Die Anzeigeleuchte zeigt an, dass der Schmutzwassertank voll ist, obwohl er dies nicht ist.	Der Reiniger saugt zu viel Schaumflüssigkeit auf.	Entfernen Sie die Schaumflüssigkeit sofort.

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec GmbH

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:
