Produkttyp	AC-Stromzange mit mehreren Bereichen
Marke	Chauvin Arnoux
Modell	C148
Messbereich	1 A bis 1000 A (1200 A max. vorübergehend)
Ausgangsverhältnisse	5 mA/A, 10 mA/A, 20 mA/A (wählbar)
Ausgangstyp	Wechselstrom (AC) an Sicherheitsbuchsen ∅ 4 mm
Genauigkeit (Bereich 1000 A, 200 A bis 1000 A)	≤ 1,5 % bis 200 A, ≤ 1 % von 200 A bis 1000 A
Betriebsfrequenz	48 Hz bis 1 kHz
Überspannungskategorie	600 V CAT III
Verschmutzungsgrad	2
Schutzart	IP40 (Backen geschlossen), IP30 (Backen geöffnet)
Abmessungen (L × B × H)	216 × 111 × 45 mm
Gewicht	Ca. 550 g
Backenöffnung	53 mm (Kabel ∅ max. 52 mm)
Stromversorgung	Keine (passive Zange, ohne Batterie)
Hauptfunktionen	Messung von Wechselstrom von 1 A bis 1200 A an isolierten Leitern ; Bereichswahl (1000 A, 500 A, 250 A) über Schalter ; Ausgang Überspannungsgeschützt (max. 30 V Spitze)
Wartung und Reinigung	Luftspalt der Backen sauber halten ; trockenes Tuch verwenden ; keine Lösungsmittel benutzen
Sicherheit	Doppelte Isolierung ; Konformität mit EN 61010-2-032 ; 600 V gegen Erde nicht überschreiten ; Betriebszeit über 1000 A begrenzen (15 min Ein, 30 min Aus)
Ersatzteile und Reparierbarkeit	Keine vom Benutzer zugänglichen Ersatzteile ; bei Kundendienst Chauvin Arnoux kontaktieren
Allgemeine Informationen	Garantie 24 Monate ; Einsatz im Freien zulässig (-10°C bis +55°C, rel. Luftfeuchtigkeit < 85%, Höhe ≤ 2000 m)

Häufig gestellte Fragen - C148 CHAUVIN ARNOUX

Wie verwende ich die Zange C148?

Öffnen Sie die Backen, umfassen Sie den Leiter, wählen Sie den gewünschten Bereich (1000 A, 500 A, 250 A) mit dem Schalter und lesen Sie den Strom an Ihrem Multimeter ab, wobei Sie das entsprechende Ausgangsverhältnis anwenden.

Welche Ausgangsverhältnisse sind verfügbar?

Das C148 bietet drei Verhältnisse: 5 mA/A, 10 mA/A und 20 mA/A. Zum Beispiel beträgt das Verhältnis im Bereich 1000 A 5 mA/A, im Bereich 500 A 10 mA/A und im Bereich 250 A 20 mA/A.

Wie genau ist die Zange C148?

Die Genauigkeit variiert je nach Bereich und Stromstärke. Im Bereich 1000 A beträgt der Eigenfehler ≤ 1,5 % zwischen 20 A und 200 A und ≤ 1 % zwischen 200 A und 1000 A. Bei niedrigen Strömen kann der Fehler bis zu 6 % (1-20 A) betragen. Weitere Einzelheiten entnehmen Sie der Tabelle der technischen Daten.

Was ist der maximal messbare Strom?

Der maximale Nennstrom beträgt dauerhaft 1000 A. Bis zu 1200 A begrenzen Sie die Nutzung auf 15 Minuten Betrieb gefolgt von 30 Minuten Pause.

Ist die Zange für Niederfrequenzmessungen geeignet?

Ja, der Frequenzbereich liegt zwischen 48 Hz und 1 kHz. Unterhalb von 48 Hz sind die Leistungen nicht garantiert.

Kann ich die Zange mit jedem Multimeter verwenden?

Ja, die Zange liefert einen proportionalen Ausgangsstrom. Stellen Sie sicher, dass Ihr Multimeter Wechselstrom akzeptiert und seine Eingangsimpedanz ≤ 0,2 Ω beträgt, um die Messung nicht zu beeinträchtigen.

Wie warte ich die Zange C148?

Halten Sie die Backen sauber, insbesondere den Luftspalt. Verwenden Sie ein trockenes Tuch. Keine Scheuermittel oder Lösungsmittel verwenden. Lagern Sie die Zange an einem trockenen Ort.

Welche Sicherheitsvorkehrungen sind zu beachten?

Nicht an Leitern messen, deren Potential 600 V gegen Erde übersteigt. 1200 A nicht überschreiten. Umgebungsbedingungen beachten (-10°C bis +55°C, rel. Luftfeuchtigkeit < 85%). Nicht Wasserstrahlen aussetzen.

Ist die Zange gegen Überspannungen geschützt?

Ja, der Ausgang ist durch einen elektronischen Begrenzer gegen Überspannungen infolge versehentlicher Unterbrechung des Sekundärkreises geschützt, mit einer Begrenzung auf maximal 30 V Spitze.

Was tun bei einer Störung?

Kontaktieren Sie den Kundendienst von Chauvin Arnoux. Öffnen Sie die Zange nicht und versuchen Sie keine Reparatur selbst. Die Garantie beträgt 24 Monate.

BEDIENUNGSANLEITUNG C148 CHAUVIN ARNOUX

DE - Bedienungsanleitung

IT - Manuale d'uso

Wir bedanken uns bei Ihnen für den Kauf eines Zangenstromwandlers der Serie "C1XX" und das damit entgegengebrachte Vertrauen. Um die besten Ergebnisse mit Ihrem Meßgerät zu erzielen, bitten wir Sie:

■ die vorliegende Bedienungsanleitung aufmerksam zu lesen,
■ die darin enthaltenen Sicherheitshinweise zu beachten.

Bedeutung des Zeichens

Achtung ! Beachten Sie vor Benutzung des Gerätes die Hinweise in der Bedienungsanleitung.

Falls die in vorliegender Bedienungsanleitung mit diesem Zeichen gekennzeichneten Anweisungen nicht beachtet bzw. nicht ausgeführt werden, können körperliche Verletzungen oder Schäden am Gerät und der Anlage verursacht werden.

Bedeutung des Zeichens

Das Gerät ist schutzisoliert bzw. durch eine verstärkte Isolierung geschützt. Der Anschluß an einen Erdleiter ist für die Gewährleistung der elektrischen Sicherheit nicht erforderlich.

Bedeutung des Zeichens

Der Ausgang dieser Zangenstromwandler ist mit einer elektronischen Schutzschaltung versehen, die Überspannungen beim versehentlichen Öffnen des Sekundärkreises der Zange auf max. 30 V Spitze begrenzt.

- Bedeutung des Zeichens III correspond aux mesurages réalisés dans l'installation du bâtiment. Der Zangenstromwandler entspricht der Überspannungskategorie III mit einem Verschmutzungsgrad 2 und erfüllt damit die strengen Sicherheits- und Zuverlässigkeitsanforderungen für fest eingebaute Elektroinstallationen in Industrie und Haushalten (vgl. IEC-Norm 664-1).

⚠️ SICHERHEITSHINWEISE ⚠️

• Niemals Ströme über 1200 Amessen und bei Strömen über 1000 A die Meßzeit möglichst verkürzen (siehe Abschn. 4.4.1. Überlast und 4.4.2 Frequenzen).
  ■ Den Zangenstromwandler niemals an nicht isolierten Leitern mit einem Potential von mehr als 600 V gegenüber Erde und mit einer Überspannungskategorie höher als III benutzen.
  ■ Die zulässigen Umweltbedingungen sind zu beachten (siehe Abschn. 4.4.3).
  ■ Den Zangenspalt stets einwandfrei sauber halten (siehe Abschn. 5.1 Wartung).

GARANTIE

Falls nicht ausdrücklich anders vereinbart, erstreckt sich unsere Garantie auf eine Dauer von 24 Monaten ab dem Zeitpunkt der Bereitstellung des Geräts (Auszug aus unseren allg. Verkaufsbedingungen. Erhältlich auf Anfrage).

INHALTSVERZEICHNIS

1. GERÄTEVORSTELLUNG 17
2. GERÄTEBESCHREIBUNG 17
3. BENUTZUNG......18
4. TECHNISCHE DATEN 18

4.1.BEZUGSBEDINGUNGEN 18
4.2. MODELLBEZEICHNUNGEN UND BESTELLANGABEN 18
4.3. MeßWEICHUNG UND PHASENFEHLER (unter Bezugsbedingungen) .....19
4.4. betriebsbedingungen....20
4.5. ABMESSUNGEN, GEWICHT 21
4.6. ERFÜLLUNG INTERNATIONALER NORMEN 22

1. ANNEXE / APPENDIX / ANHANG / ALLEGATI / ANEXO ....37

1. GERÄTEVORSTELLUNG

Die Zangenstromwandler der Serie „C1XX“ dienen zur Messung von Wechselströmen von 0,1 A\~ bis 1200 A\~ an Anlagen kleiner bis mittlerer Leistung (bestimmte Modelle können ab 1 mA\~ messen; siehe Abschn. 4. Technische Daten).

Die Geräte sind an Multimeter, Wattmeter, Meßwertschreiber usw. bzw. an Oszilloskope anschließbar (C160). Am Ausgang steht je nach Modell ein Wechselstrom oder eine Wechselspannung zur Verfügung, ggf. mit Bereichsumschaltung (siehe Abschn. 4.2).

Die Zangenstromwandler sind doppelt bzw. schutzisoliert und entsprechen den internationalen Normen, insbesondere der EN-Norm 61010-2-032 für Zangenstromwandler (siehe Abschn. 4.6).

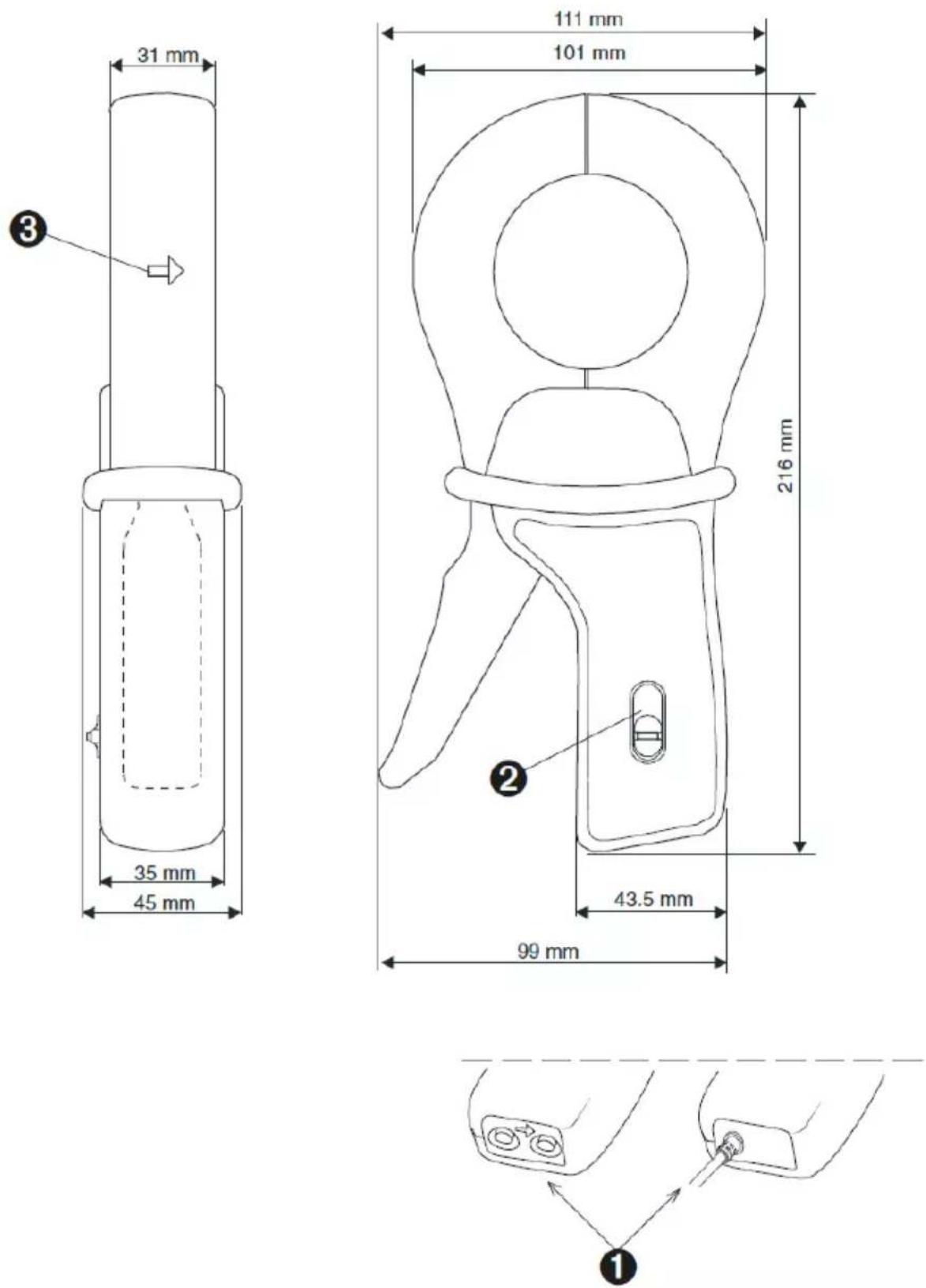

2. GERÄTEBESCHREIBUNG

(siehe Abb. in Abschn. 6. Anhang).

① Ausgang : Buchsen ∅ 4 mm oder Kabel (je nach Modell). Kabellänge 1,5 m bzw. 2 m beim Modell C160.
② Bereichsumschalter (bei Modellen mit mehreren Meßbereichen).
Der oben auf die Zangenbacken eingeprägte Pfeil zeigt die Stromrichtung an. Man geht davon aus, daß der Strom vom Stromerzeuger zum Stromverbraucher in „positive“ Richtung fließt. Die Flußrichtung bei Wechselströmen ist nur bei Leistungsmessungen, d.h. gleichzeitiger Messung von Strom und Spannung, von Bedeutung.

3. BENUTZUNG

⚠️ Bei Strömen zwischen 1000 A und 1200 A die Meßdauer unbedingt einschränken : 15 Minuten Betrieb und anschließend 30 Minuten Pause.
Beim Modell C100 ist der Ausgang nicht gegen Überspannungen geschützt, daher die Zange immer zuerst an das Meßgerät anschließen bevor ein Leiter umschlossen wird. Ebenso darf die Zange nicht vom Meßgerät getrennt werden solange sie noch einen Leiter umschließt.

■ Vor Anschluß des Zangenstromwandlers prüfen, daß das Multimeter bzw. Meßgerät über einen geeigneten Meßbereich verfügt.
■ Zangenbacken öffnen und Leiter mit dem zu messenden Strom umschließen. Leiter in den Backen möglichst zentrieren und auf Flußrichtung des Stroms achten, falls es die Messung erfordert.
■ Bei Ablesung des Meßwertes auf das Wandlerverhältnis und den Meßbereich des Multimeters achten (siehe Abschn. 4.2 „Wandlerverhältnis“).

HINWEIS : Bei Modellen mit mehreren Bereichen den Bereich mit der besten Auflösung und Genauigkeit wählen.

4. TECHNISCHE DATEN

4.1. BEZUGSBEDINGUNGEN

■ Temperatur : +20... +26°C
■ Rel. Luftfeuchte : 20%... 75%
■ Leiter liegt zentriert in den Backen

■ Sinusförmiger Wechselstrom mit : 48... 65 Hz.

■ Klirrfaktor : < 1%
■ Kein Gleichstromanteil

■ Externes DC-Magnetfeld : Erdmagnetfeld (< 40 A/m).
■ Kein externes AC-Magnetfeld
■ Keine anderen stromdurchflossenen Leiter in der Nähe.
■ Eingangsimpedanz des Meßgeräts

4.2. MODELLBEZEICHNUNGEN UND BESTELLANGABEN

Modell

Nenn-Meßbereich

Wandler-verhältnis Ausg./Eing.

Anschluß

Ausgang Überspannungs-geschützt

Modell Nenn-Meßbereich

Wandler-verhältnis Ausg./Eing.

Anschluß

Ausgang : Wechselspannung

C106 100 mA ... 1000 A		1 mV~/1 A~ Buschen
C116 1 mA ... 1000 A
C107 100 mA ... 1000 A		1 mV~/1 A Kabel
C117 1 mA ... 1000 A
C160	1 A ... 1000 A100 mA ... 100 A100 mA ... 10 A	1 mV~/1 A~10 mV~/1 A~100 mV~/1 A~	Kabel mit BNC
C173	1 A ... 1000 A100 mA ... 100 A10 mA ... 10 A1 mA ... 1 A	1 mV~/1 A~10 mV~/1 A~100 mV~/1 A~1000 mV~/1 A~	Kabel

4.3. MEßWEICHUNG UND PHASENFEHLER (unter Bezugsbedingungen)

■ C100 / C102 / C103 / C106 / C107 : Bereich 1000 A

Stromstärke in A~ 0,1	... 10 A 10 A 50	A 200 A 1000	... 1200 A
Meßabweichung (1)	≤3% (3)	≤3%	≤1,5%	≤0,75%	≤0,5%
Phasenfehler	(2)	≤3°	≤1,5°	≤0,75°	≤0,5°

C148 : Bereich 250 A

Stromstärke in A~	1 ... 5 A	5 A	12,5 A	50 A	250 ... 300 A
Meßabweichung (1) 10% (8)		≤ 10%	≤ 5%	≤ 2%	≤ 2%
Phasenfehler	(2)	(2)	≤ 10°	≤ 10°	≤ 10°

(1) In % des Ausgangssignals
(2) keine Angab
(3) + 0,1 mA bei C100 / C102 / C103 bzw. + 0,1 mV bei C106 / C107
(4) + 5 μA bei C112 / C113 bzw. + 5 μV bei C116 / C117

(5) + 3 μA bei C112 / C113 bzw. + 3 μV bei C116 / C117

(6) + 0,5 mA

(7) + 1 mA

(8) + 2 mA

■ C160 : Bereich 1000 A (2000 A Spitze max.)

Stromstärke in A~1 ... 50 A 50 ... 200 A 2	00 ... 1000 A 1000 ... 1200 A
Meßabweichung (1)	≤ 1% + 1 mV
Phasenfehler (2)		≤ 3° ≤ 2° ≤ 1°

C160 : Bereich 100 A (300 A Spitze max.)

Stromstärke in A~ 0,1	... 5 A 5 ... 20 A 20	... 100 A 100 ... 120	A
Meßabweichung (1)	≤ 2% + 5 mV
Phasenfehler (2)		≤ 15° ≤ 10° ≤5°

C160 : Bereich 10 A (30 A Spitze max.)

Stromstärke in A~ 0,1	... 0,5 A 0,5 ... 2 A	2 ... 10 A 10 ... 12 A
Meßabweichung (1)	≤3% + 10 mV
Phasenfehler (2)	(2)		≤15° ≤15°

(1) In % des Ausgangssignals
(2) keine Angabe

■ C173 : Bereich 1000 A

Stromstärke in A~1 ... 10 A 10 ... 100 A 100 ... 1000 A 1000 .. 1200 A
Meßabweichung (1)	≤ 1% + 0,2 mV	≤ 0,5% + 0,2 mV	≤ 0,2%	≤ 0,2%
Phasenfehler (2)		≤ 2° ≤ 1° ≤ 1°

C173 : Bereich 100 A

Stromstärke in A~0,1	... 1 A 1 ... 10 A 10	... 100 A 100 ... 120	A
Meßabweichung (1)	≤ 1% + 0,2 mV	≤ 0,5% + 0,2 mV	≤ 0,3%	≤ 0,2%
Phasenfehler (2)		≤ 2° ≤ 1° ≤ 1°

C173 : Bereich 10 A

Stromstärke in A~ 0,0	1 ... 0,1 A 0,1 ... 1 A	1 ... 10 A 10 ... 12 A
Meßabweichung (1)	≤ 1% + 0,2 mV	≤ 0,5% + 0,2 mV	≤ 0,5%	≤ 0,5%
Phasenfehler (2)		≤ 5° ≤ 2° ≤ 2°

C173 : Bereich 1 A

Stromstärke in A~	0.001 ... 0,01 A	0,01 ... 0,1 A	0,1 ... 1 A	1 ... 1,2 A
Meßabweichung (1)	≤3% + 1 mV	≤3% + 1 mV	≤0,7% + 1 mV	≤0,7% + 1 mV
Phasenfehler (2)	(2)		≤10° ≤ 10°

(1) In % des Ausgangssignals
(5) keine Angabe

4.4. BETRIEBSBEDINGUNGEN

Um die Sicherheit des Benutzers und die meßtechnischen Eigenschaften zu gewährleisten, müssen die "C1XX" Zangenstromwandler unter den folgenden Bedingungen betrieben werden.

4.4.1. ÜBERLASTUNG

■ Bei Strömen über 1000 A die Meßdauer einschränken!

Stromstärke	I ≤ 1000 A	1000 A < I ≤ 1200 A
Betrieb dauernd (1) 15 Min Betrieb, danach 30 Min Pause

(1) Bei einer Frequenz F ≤ 1 kHz (außer bei C173

C173 bei einer Frequenzen ≤ 500 Hz :

• dauernd bis 800 A
• dauernd bis 1000 A bei Temperaturen ≤ 40 °C
• 15 Min Betrieb, danach 30 Min Pause bei 1000 A < I < 1200 A

4.4.2. FREQUENZEN

■ C100 / C102 / C103 / C106 / C107 / C112 / C113 / C116 / C117 / C122 :

• Betriebsbereich : 30 Hz bis 5 kHz
• Bei Frequenzen > 1 kHz Strom nach folgender Formel begrenzen :

$$ I \text { Dauer } = \frac {1 0 0 0 \mathrm{A}}{\mathrm{f} (\mathrm{enkHz})} $$

C148 :
- Betriebsbereich : 48 Hz bis 1 kHz

C160 :

• Betriebsbereich : 10 Hz bis 100 kHz (-3 dB zwischen 50 kHz und 100 kHz)
• Bei Frequenzen > 1 kHz Strom nach folgender Formel begrenzen :

$$ I \text { Dauer } = \frac {1 0 0 0 \mathrm{A}}{\mathrm{f} (\text { en kHz })} $$

C173:

• Betriebsbereich : 10 Hz bis 1 kHz im Bereich 1000 A
  10 Hz bis 3 kHz in den anderen Bereichen
• Bei Frequenzen > 500 Hz Strom nach folgender Formel begrenzen :

$$ I \text { Dauer } = \frac {1 0 0 0 \mathrm{A}}{2 \times f (\mathrm{enkHz})} $$

4.4.3. UMGEBUNGSBEDINGUNGEN

■ Betrieb nur in Innenräumen
■ Meereshöhe : ≤ 2000 m
■ Klimabedingungen : -10° bis +55°C und rel. Feuchte < 85%
■ Geräte nicht dem Spritzwasser aussetzen

4.5. ABMESSUNGEN, GEWICHT

■ Außenabmessungen : 216 x 111 x 45 mm
■ Gewicht : 550 g environ
■ Zangenöffnung : 53 mm
■ Höhe bei geöffneten Zangen : 139 mm
■ Max. Umschließung : Kabel mit ∅ 52 mm oder 1 Stromschiene 5 x 5 mm 4 Stromschienen 30 x 5 mm

4.6. ERFÜLLUNG INTERNATIONALER NORMEN

4.6.1. ELEKTRISCHE SICHERHEIT (GEM. EN 61010-1 UND EN 61010-2-032)

■ Schutzisoliert
■ Verschmutzungsgrad 2
■ 600 V Anlagenklasse III

4.6.2. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT GEM. CE

■ Störaussendung und Störimmunität im industriellen Umfeld gemäß EN61326-1.

4.6.3. MECHANISCHER SCHUTZ

■ Schutzklasse IP 40 (gem. EN60529) bei geschlossenen Backen bzw. IP 30 bei geöffneten Backen.

4.6.4. AUTO-EXTINGUIBILITÉ

■ Zangenbacken : V0 (gem. UL 94)

Voir § 2 Description / See Ch. 2 Description / Siehe Abschnitt 2. Gerätebeschreibung Vedere 2. Descrizione / Véase 2. Descripción
