BEDIENUNGSANLEITUNG Shadow 112CT FBT

TECHNISCHE DATEN 33-34

DREHBARER TROMPETENLAUTSPRECHER (mod. SHADOW 112HC) 35

INSTALLATION 36-37

ABMESSUNGEN 38

ANSCHLÜSSE 39-40

Dieses Symbol weist an der Stelle, an der es erscheint, auf wichtige Anweisungen für den Gebrauch und für die Wartung in der angehängten Dokumentation hin. Bitte im Handbuch nachschlagen.

VORSICHT

Um das Risiko eines Stromschlags oder Flammen zu vermeiden, den Lautsprecher nicht Regen oder Feuchtigkeit aussetzen, ausgenommen er wurde ausdrücklich mit einem geeigneten IP-Schutzgrad geplant und gefertigt.

WICHTIGE SICHERHEITSHINWEISE

• Die Baureihe Lautsprecher kann eine Spannung (z.B. 100V) haben, die ausreicht, an Personen einen Stromschlag zu verursachen; niemals den Lautsprecher anschließen, wenn die Lautsprecherleitung unter Spannung steht.
• Sicherstellen, dass alle Anschlüsse korrekt sind und dass die Eingangsspannung (in einem System mit konstanter Spannung) oder die Impedanz des Lautsprechers ist mit den Eigenschaften des Verstärkerausgangs kompatibel.
• Im Fall, dass aus dem Lautsprecher Rauch austritt, sofort die Spannung der Lautersprecherleitung unterbrechen und dann den Lautsprecher abtrennen.
• Nur optionale Vorrichtungen/ durch den Hersteller spezifizierte Zubehörteile benutzen.
• FBT Elettronica SpA weist jede Verantwortung für eventuelle Schäden oder Verletzungen von sich, die durch Halterungen oder Aufbauten verursacht werden, die nicht ausreichend befestigt sind oder die nicht ordnungsgemäß installiert wurden.
• Um induktive Phänomene zu vermeiden, die zu Brummen oder Störungen führen können, die Lautsprecherleitungen dürfen nicht zusammen mit Stromleitungen, Mikrophonleitungen und Leitungen mit schwachen Signalen (Verstärker).
• Für technische Hilfe sich an ausgebildetes Personal wenden. Die technische Hilfe wird dann nötig, wenn die Einheit beschädigt wurde, z.B. durch Verschütten von Flüssigkeiten oder wenn Gegenstände ins Innere des Geräts gefallen sind, bei Betriebsstörungen oder bei Stürzen des Geräts.

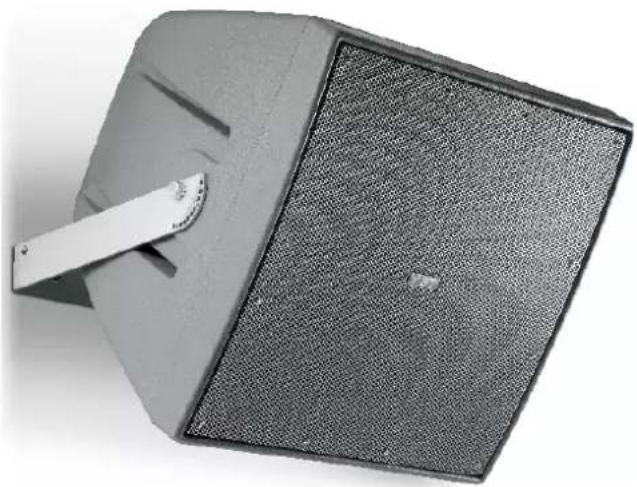

Die Lautsprecher der Reihe SHADOW wurden für den Innen- und Außeneinsatz entworfen, was durch eine UV-beständige Polyethylenhülle mit Schutzgrad von IP55 gegen Staub und Wasserspritzer erzielt wird.

Die Kurven und die abgerundeten Kanten des Lautsprechers SHADOW verringern die Schallreflexionen und stehende Wellen im Innern der Box, wodurch die Niederfrequenzleistungen verbessert werden; fernertragen sie dazu bei, Aufstauen von Wasser auf der Hülle und Windablenkungen zu verhindern.

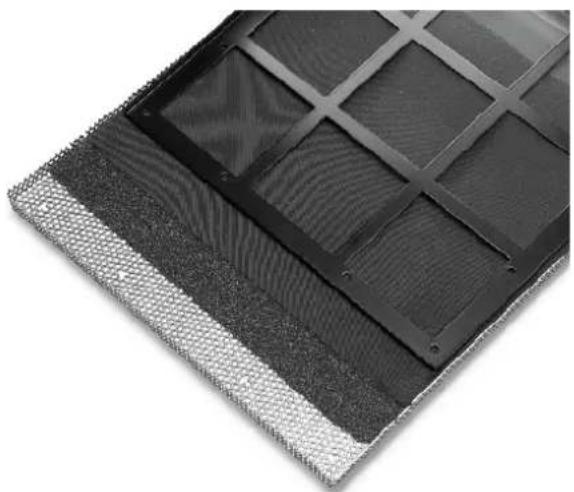

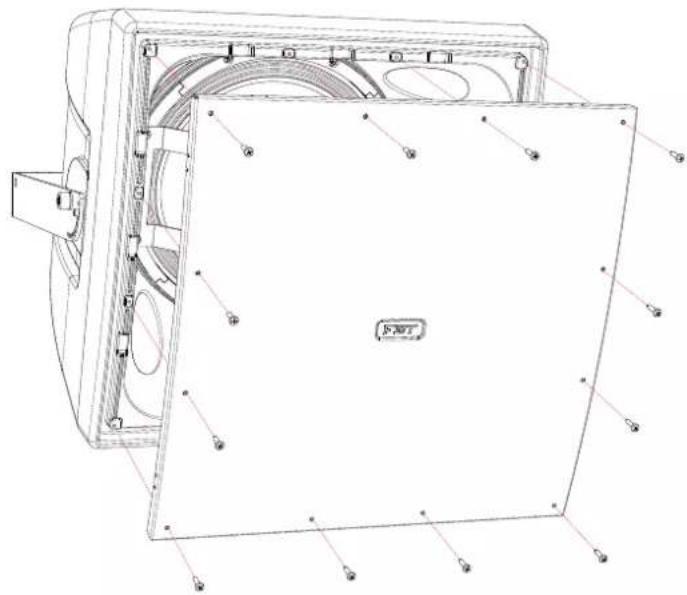

Die erste Überlegung bei der Planung der Baureihe SHADOW bestand darin, sie äußerst wasserfest zu machen. Darum wurde auch das metallische Schutzgitter so entwickelt, dass dieser Anforderung entsprochen wurde; die Gitterstruktur besteht aus drei Schichten: einem gelochten metallischen Außenteil aus Edelstahl, das mit einem Spezialschutz beschichtet ist, einer Zentralschicht aus vernetztem Schaum und einer Schicht aus einer speziellen Masche aus wasserabweisendem Polyester.

• Koaxialer Woofer 8" mit 2"-Spule
• Driver HF 1" mit 1.4"-Spule
• Nennimpedanz 8 Ohm
• Linienwandler 100V mit auswählbarer Leistung 100W / 50W
• Konushorn 90°
• Robuster Struktur aus Polyäthylen
• Stahlbügel zur Wandbefestigung
• Schutzgrad IP55
• Grauer Uberzug

KONFIGURATION	2 weg
EMPFOHLENER VERSTÄRKER	450W RMS
LANGFRISTIGE LEISTUNG DES SYSTEMS	225W
KURZFRISTIGE LEISTUNG DES SYSTEMS	900W
TRASFORMER	100V / 100W
NENNIMPEDANZ	8 Ohm
FREQUENZGANG	80Hz - 20kHz
NIEDERFREQUENZ-WOOFER LEISTUNG AES	8" - spule 2" 200W
HOCHFREQUENZ-DRIVER LEISTUNG AES	1" - spule 1.4" 25W
EMPFINDLICHKEIT (@1W / 1M)	95dB
MAX SCHALLDRUCK cont/peak	120 / 124dB
ABSTRAHLWINKEL	90° konisch
CROSSOVER-FREQUENZ	1.8kHz
EMPFOHLENER HP FILTER	60Hz - 24dBoct
EINGÄNGE	kabel 4 drähte
ABMESSUNGEN (B x H x T)	285 x 285 x 250mm
GEWICHT	7kg

Die LONG TERM LEISTUNG AES stellt die Verlustleistung der Lautsprecherbox oder der einzelnen Lautsprecher im Bi-Amp Modus dar. Sie wird nach dem AES Standard gemessen, der einen Test von 2 Stunden mit pink noise Signal und Spitzenfaktor 2 vorsieht.

Die SHORT TERM LEISTUNG IEC 268-5 ist die Leistung die der Lautsprecher kurzzeitig aushalten kann und wird auf der Basis der maximalen Spitzenspannung berechnet dem Lautsprecher liefern kann.

Die LEISTUNG DES EMPFOHLENEN VERSTÄRKERS wird nicht gemessen, und berücksichtigt die dynamischen Leistungen der Lautsprecher, kurzzeitige Spitzenwerte auszuhalten.

• Koaxialer Woofer 12" mit 2.5"-Spule
• Driver HF 1" mit 1.7"-Spule
• Nennimpedanz 8 Ohm
• Linienwandler 100V mit auswählbarer
  Leistung 200W / 100W
• Konushorn 90°
• Robuster Struktur aus Polyäthylen
• Stahlbügel zur Wandbefestigung
• Schutzgrad IP55
• Grauer Uberzug

112HC

• Koaxialer Woofer 12" mit 2.5"-Spule
• Driver HF 1" mit 1.7"-Spule
• Nennimpedanz 8 Ohm
• Linienwandler 100V mit auswählbarer Leistung
  200W / 100W (auf anfrage)
• Abstrahlwinkel 90° x 60°
• Robuster Struktur aus Polyäthylen
• Stahlbügel zur Wandbefestigung
• Schutzgrad IP55
• Grauer Überzug

114S

• Koaxialer Woofer 14" mit 3"-Spule
• Nennimpedanz 8 Ohm
• Linienwandler 100V mit auswählbarer
  Leistung 300W / 150W (auf anfrage)
• Abstrahlwinkel omnidirektional
• Robuster Struktur aus Polyäthylen
• Stahlbügel zur Wandbefestigung
• Schutzgrad IP55
• Grauer Uberzug

112CT
112HC
114S

KONFIGURATION	2 weg	2 weg	2 weg
EMPFOHLENER VERSTÄRKER	600W RMS	600W RMS	700W RMS
LANGFRISTIGE LEISTUNG DES SYSTEMS	300W	300W	350W
KURZFRISTIGE LEISTUNG DES SYSTEMS	1200W	1200W	1400W
TRASFORMER	100V / 200W	100V / 200W optional	100V / 300W optional
NENNIMPEDANZ	8 Ohm	8 Ohm	8 Ohm
FREQUENZGANG	70Hz - 20kHz	95Hz - 20kHz	60Hz - 400Hz
NIEDERFREQUENZ-WOOFER LEISTUNG AES	12" - spule 2.5" 250W	12" - spule 2.5" 250W	14" - spule 3" 350W
HOCHFREQUENZ-DRIVER LEISTUNG AES	1" - spule 1.7" 50W	1" - spule 1.7" 50W	----
EMPFINDLICHKEIT (@1W / 1M)	98dB	101dB	97dB
MAX SCHALLDRUCK cont/peak	124 / 128dB	128 / 132dB	125.5 / 129.5dB
ABSTRAHLWINKEL	90° konisch	90° x 60°	omnidirektional
CROSSOVER-FREQUENZ	1.6kHz	1.6kHz	extern
EMPFOHLENER HP FILTER	50Hz - 24dBoct	70Hz - 24dBoct	40Hz - 24dBoct
EINGÄNGE	kabel 4 drähte	kabel 4 drähte	kabel 4 drähte
ABMESSUNGEN (B x H x T)	430 x 430 x 400mm	430 x 430 x 400mm	430 x 430 x 400mm
GEWICHT	15kg	21kg	17kg

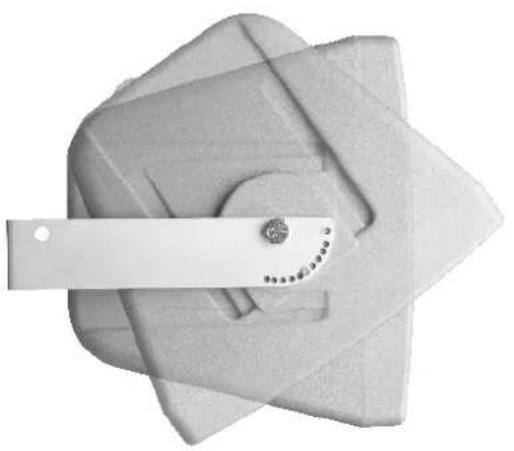

Das Modell SHADOW 112HC besteht aus einem drehbaren Trompetenlautsprecher mit asymmetrischer Streuung und kann vertikal oder horizontal ausgerichtet sein.

Um den Trompetenlautsprecher zu drehen, die nachfolgenden Anleitungen befolgen:

1

Die Installierung der Lautsprecher SHADOW darf nur von fachkundigem Personal unter uneingeschränkter Wahrung der im Installationsland geltenden Regeln und Sicherheitsstandards durchgeführt werden, indem das im Handbuch beschriebene Aufhängezubehör verwendet wird und die spezifischen Montageanleitungen befolgt werden.

Das Aufhängezubehör FBT ist für die ausschließliche Benutzung mit den SHADOW Systemen konstruiert und nicht für die Benutzung mit anderen Lautsprechern oder Vorrichtungen entworfen.

Jedes Element der Decke, des Bodens oder der sonstigen Halterung, wo ein SHADOW System installiert oder aufgehangen wird, muss geeignet sein, um die Last bei voller Sicherheit zu tragen. Das benutzte Aufhängezubehör muss in voller Sicherheit am Lautsprecher, sowohl als auch an der Decke oder sonstigen Halterung angeklinkt sein.

Vergewissern Sie sich immer, dass alle Kupplungs- und Befestigungssysteme angemessene Ausmaße und geeignete Tragfähigkeit haben, wenn die Komponenten an Decken, Balken oder auf Böden montiert werden.

Alle Lautsprecher, die in Theater, Sporthallen oder weiteren Arbeits- und Vergnügungsorten aufgehangen sind, müssen außer mit dem Haupthängesystem auch mit einem zweiten unabhängigen Sicherheitssystem mit angemessener Tragfähigkeit ausgestattet sein. Als sekundäre Sicherheit dürfen nur Stahldrahtseile und Bauketten mit bescheinigter Tragfähigkeit angewendet werden.(seite 37)

° Die SHADOW Lautsprecher dürfen nur mit Originalzubehör aufgehangen werden
° Vergewissern Sie sich bei der Auswahl des Installierungsortes, Aufhängeseils und der Montagehalterungen, dass alle Komponenten das Gewicht des Lautsprechers und des Aufhängezubehörs tragen können und ein angemessener Sicherheitskoeffizient vorhanden ist
° Bei festen Installierungen müssen immer regelmäßige und spezifische Kontrollen eingeplant werden, um alle Bauteile zu überprüfen, die die zeitabhängige Systemsicherheit gewährleisten sollen
° Nie die Lautsprecher an den Griffen aufhängen. Die Griffe wurden für den Transport der Lautsprecher und nicht zum Aufhängen entworfen
° Sich nie am aufgehangenem Lautsprecher anhängen/klammern

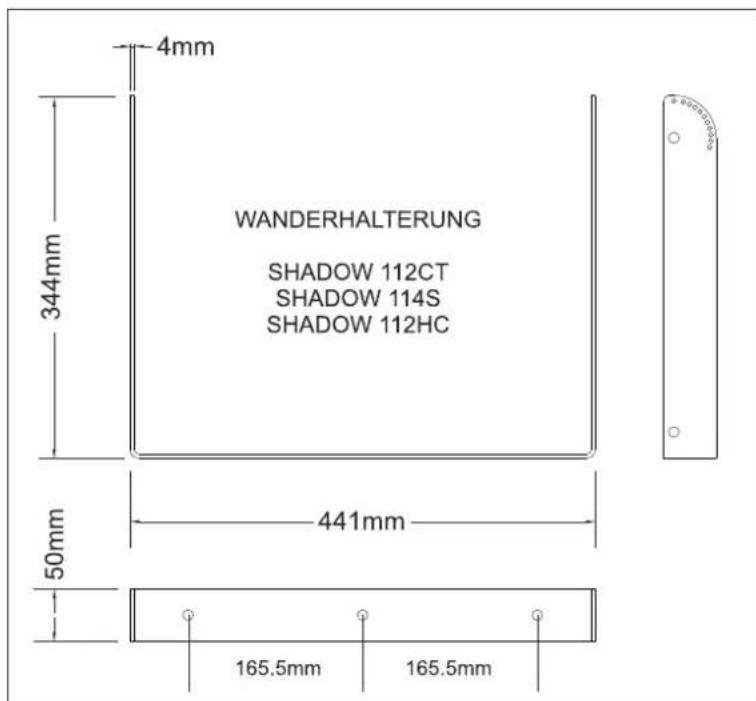

ZUBEHÖR

Für die Wandistallation der Modelle FBT SHADOW ausschließlich die FBT-Befestigungsbügel.

DIE VERWENDUNG ANDERER BEFESTIGUNGSBÜGEL KANN ZU EINER GEFÄHRLICHEN INSTABILITÄT MIT MÖGLICHEN PERSONEN UND SACHSCHÄDEN FÜHREN.

4mm WANDERHALTERUNG SHADOW 112CT SHADOW 114S SHADOW 112HC 344mm 50mm 441mm 165.5mm 165.5mm

36

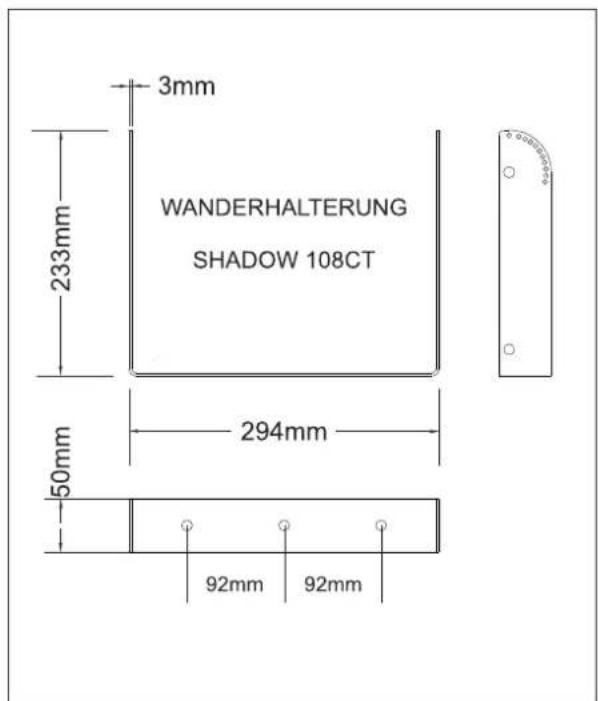

3mm WANDERHALTERUNG SHADOW 108CT 233mm 50mm 294mm 92mm 92mm

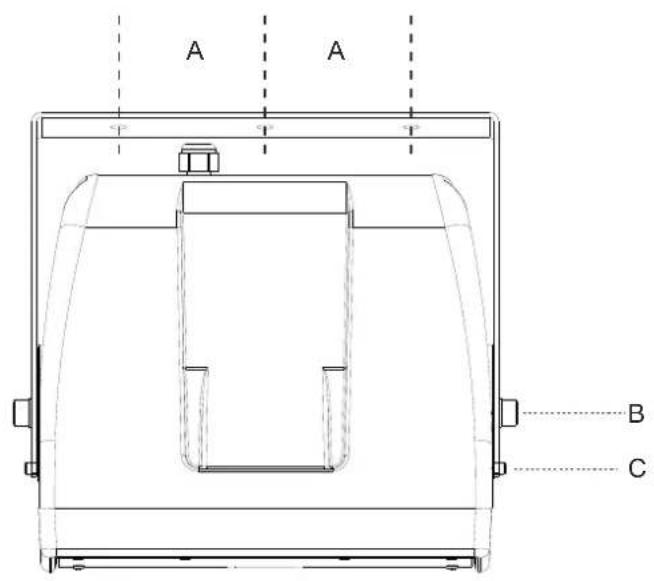

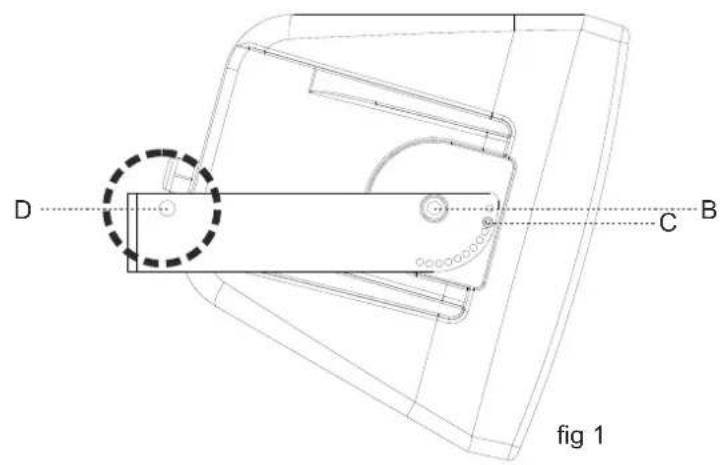

WANDINSTALLATION MITTELS BÜGEL

1) Wählen Sie sorgfältig den Bereich auf, an dem die Lautsprecher installiert werden sollen und sich vergewissern, dass der Aufbau das Gewicht der Box tragen kann.
2) Den Bügel mit geeigneten Schrauben an der Wand befestigen, wobei seine Bohrlöcher (A) genutzt werden.
3) Den Lautsprecher zwischen die beiden Backen des Bügels setzen und ihn mit den beiden Bolzen M10 (B) befestigen.
4) Den Lautsprecher in die gewünschte Stellung bringen und ihn mit dem dafür vorgesehenen Stift M6 (C) befestigen.

ANM. Um den Schutzgrad IP55 zu erhalten, genügt es, dass der Drehwinkel des Lautsprechers mindestens 15° nach unten eingestellt ist (siehe Abb. 1); danach kann der Winkel des Lautsprechersin 10°-Schritten variiert werden (siehe Abb.2).

A A B C

D C B fig 1

Der „U“-Bügel ist mit zwei sekundären Sicherheitsverankerungspunkten (D) ausgestattet.

Sie können auch ein Sicherheitskabel (nicht mitgeliefert) verwenden, wenn Sie einen SHADOW-Lautsprecher installieren. Das Sicherheitskabel muss mit einer Ringschraube M8 im Einsatz auf der Rückseite des Diffusors befestigt werden (Abb. 3).

Das Heben und Verankern mit Ösenschrauben muss so ausgeführt werden, dass alle damit verbundenen Zugstangen (Seile, Ketten und Zubehör) sich frei bewegen und selbst positionieren können.

Falsche oder unsachgemäße Verwendung kann zu schweren Schäden an Personen und umliegenden Geräten führen.

Überschreiten Sie niemals die maximale Belastung, der die Ringschraube standhalten kann.

Für den Anschluss des Lautsprechers empfehlen wir, sich an Fachpersonal zu wenden.
Um das Risiko eine Stromschlags zu vermeiden, den Lautsprecher nicht bei eingeschaltetem Verstärker anschließen.
Mehrmals alle Anschlüsse kontrollieren, bevor die Anlage eingeschaltet wird und auf Kurzschlüsse prüfen.
<Die Anlage gemäß der geltenden Vorschriften für Elektroanlagen errichten.
Wenn der Lautsprecher im Freien, also mit einem Schutzgrad IP55 installiert wird, müssen die elektrischen Anschlüsse im Innern der vollkommen dichten Schutzgehäuse vorgenommen werden.
Kabel mit angemessen großen Querschnitt für ihre Länge und die Leistung der Lautsprecher.
Zur Vermeidung von Erscheinungen wie Brummen oder Störungen, die eine Betriebsstörung der Anlage verursachen können, die Stromleitungen nicht mit den Leitungen der Lautsprecher verlegen.
DIE EINGÄNGE DER LÄUTSPRECHER MIT NIEDRIGER IMPEDANZ (z.B. 8 Ohm) NICHT AN EINE K O N S T A N T E SPANNUNGSLEITUNG VON 100V ANSCHLIESSEN.

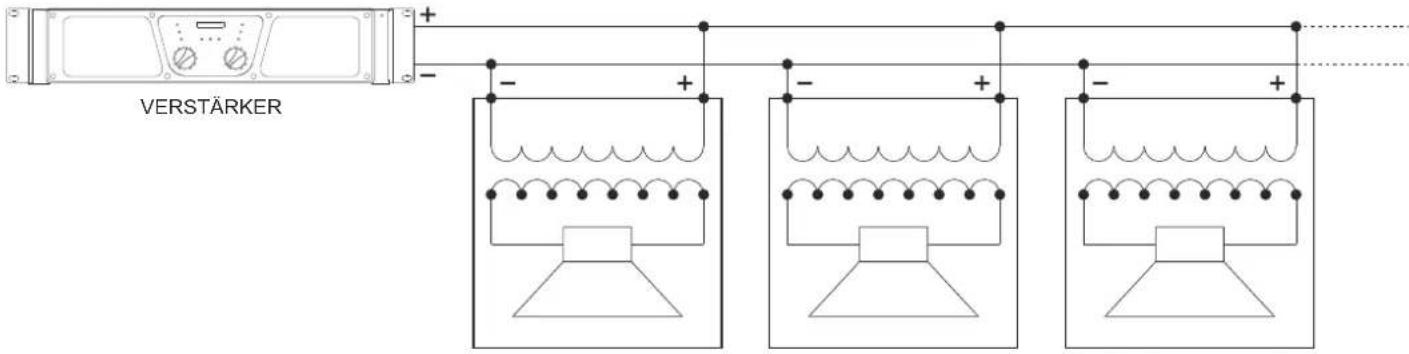

SYSTEME KONSTANTER SPANNUNG

Dieses Anschlusssystem sieht vor, dass jeder Lautsprecher mit einem eigenen Leitungstransformator ausgestattet ist. Der Verstärker muss mit Ausgängen konstanter Spannung von 100V oder 70V versehen sein.

Die Lautsprecher, die in Parallelschaltung mit dem Ausgang des Verstärkers angeschlossen sind, vereinfachen, fall benötigt, eine Anlagenerweiterung, da sie von einem der vorher installierten Lautsprecher stammen; auf gleiche Weise können nicht mehr benötigte Lautsprecher entfernt werden.

Bei den Anschlüssen muss die "Phase" beachtet sowohl des einzelnen Lautsprechers zu seinem Transformator als auch im Parallelanschluss der Lautsprecher.

Die Eingangsspannung des Lautsprechers muss der Ausgangsspannung des Verstärkers entsprechen; die Summe der Nennleistungen aller an der Leitung angeschlossenen Lautsprecher darf nicht über dem des Verstärkers sein.

VERSTÄRKER - + - + - +

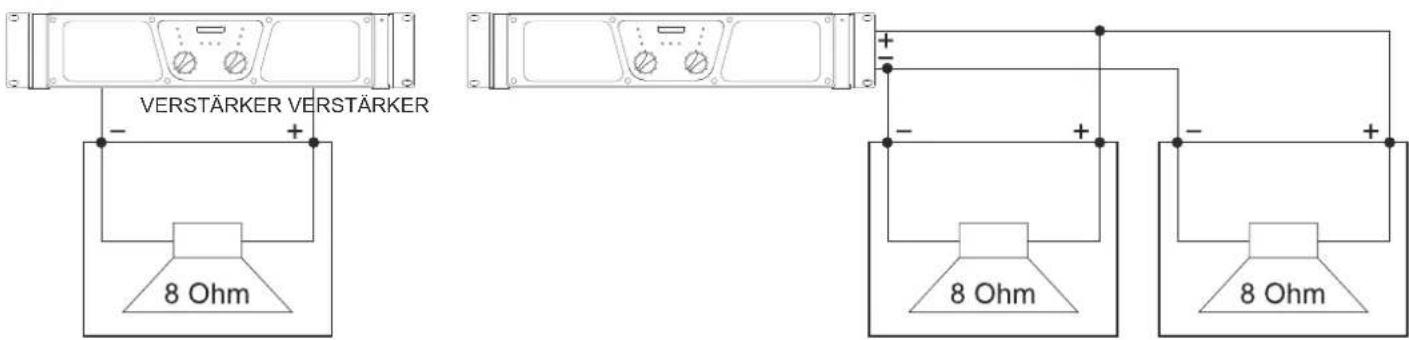

SYSTEME KONSTANTER IMPEDANZ

Die konstanten Impedanzausgänge werden im Allgemeinen bei Leitungen mit einer geringen Anzahl von Lautsprechern mit gewisser Leistung benutzt, die sich in kleinmöglichem Abstand zum Verstärker befinden. Der Anschluss zwischen den Lautsprechern ist eine Mischung zwischen Serien- und Parallelanschluss, damit die Gesamtimpedanz der Lautsprecher auf einen für den Verstärker nicht kritischen Wert zurückzuführen ist. Bei einem Anschluss konstanter Impedanz muss die Gesamtimpedanz der Lautsprecher gleich oder über dem des Verstärkers liegen. Die Summe der Leistungen der Lautsprecher muss der maximalen Ausgangsleistung aus dem Verstärker angepasst sein.

VERSTÄRKER VERSTÄRKER - + - + - + - 8 Ohm 8 Ohm 8 Ohm

Gesamtimpedanz 8 Ohm Gesamtimpedanz 4 Ohm

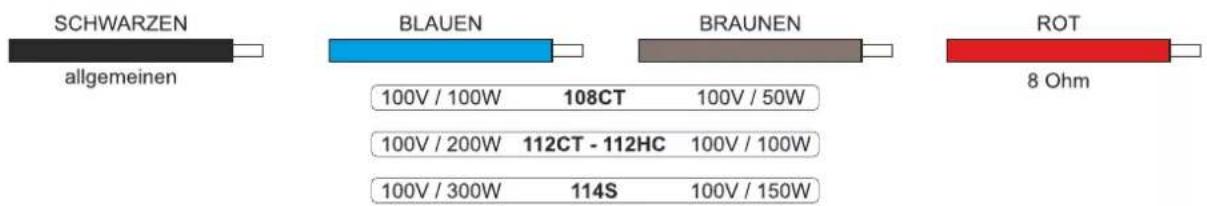

LEITUNG MIT KONSTANTER SPANNUNG

SCHWARZEN allgemeinen BLAUEN BRAUNEN 100V / 100W 108CT 100V / 50W 100V / 200W 112CT - 112HC 100V / 100W 100V / 300W 114S 100V / 150W ROT 8 Ohm

Den "allgemeinen" SCHWARZEN Leiter des Lautsprechers mit der 100V-Leitung anschließen, die zur Klemme des Verstärkers gehört, der mit "-", "0", "COM" gekennzeichnet ist.

Eine Leiter aus den BLAUEN (volle Leistung) oder BRAUNEN (halbe Leistung) auswählen und ihn mit der 100V-Leitung verbinden, die zur Klemme des Verstärkers gehört, der mit "100C", "+" gekennzeichnet ist.

NIEMALS den ROTEN Leiter benutzen.

ANSCHLUSS AN KONSTANTE IMPEDANZ

SCHWARZEN allgemeinen ROT 8 Ohm

NICHT mit 100V-Leitungen durchführen.

Den "allgemeinen" SCHWARZEN Leiter des Lautsprechers mit der Klemme des Verstärkers "-" anschließen.

Den ROTEN Leiter "8 OHM" des Lautsprechers mit der Klemme des Verstärkers "+" anschließen.

LAYOUT

FBT SHADOW 112HC ALL WEATHER SPEAKERS Recommended Amplifier: 600W System Long Term Power: 300W Dispersion: 90° x 60° Nominal Impedance: 8 Ohm Connections: Black - COM Blue - NC Brown - NC Red - 8 Ohm IP55 CE MADE IN ITALY

FBT SHADOW 112CT ALL WEATHER SPEAKERS Recommended Amplifier: 600W System Long Term Power: 300W Dispersion: 90° conical Transformer: 100V / 200W Nominal Impedance: 8 Ohm Black - COM Blue - 100V / 200W 70V=half pwr Brown - 100V / 100W 70V=half pwr Red - 8 Ohm IP55 CE MADE IN ITALY

ACHTUNG: Das Symbol der durchgestrichenen Mülltonne auf der Apparatur oder seiner Verpackung weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen entsorgt warden muss. Nach Beendigung der Nutzungsdauer muss der Nutzer es übernehmen, das Produkt einer geeigneten Müllentsorgungsstelle zuzuführen oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Die angemessene Mülltrennung für die dem Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Apparatur trägt dazu bei, mögliche negative Auswirkungen auf die Umweilt und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyceln der Materialien, aus denen die Apparatur besteht. Die illegale Entsorgung des Produktes seitens des Nutzers führt zur Anwendung einer vom Gesetz vorgesehenen Verwaltungsstrafe.

Alle informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen zusammengestellt und überprüft. Daher können sie als zuverlässig angesehen werden. Für eventuelle Fehler übernimmt FBT aber keine Haftung. FBT Elettronica S.p.A. Behält sich das Recht auf Anderung der produkte und Spezifikationen vor.

Die FBT elettronica SpA haftet nicht für Personen-oder-Sachschäden die durch die Verwendung des Gerätes entstehen.
