Caractéristiques techniques	Haut-parleur actif 12 pouces, puissance de 400W RMS, réponse en fréquence de 50 Hz à 20 kHz, SPL max 126 dB.
Utilisation	Idéal pour les concerts, événements en plein air, installations fixes et sonorisation mobile.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, faire appel à un technicien pour les réparations internes.
Sécurité	Utiliser avec un câble approprié, éviter l'exposition à l'humidité, ne pas dépasser les niveaux de volume recommandés.
Informations générales	Poids de 15 kg, dimensions 35 x 35 x 60 cm, garantie de 2 ans, connectivité XLR et jack.

FOIRE AUX QUESTIONS - Shadow 112CT FBT

Comment puis-je connecter mon FBT Shadow 112CT à une source audio ?

Vous pouvez connecter le FBT Shadow 112CT à une source audio à l'aide d'un câble XLR ou jack 6,35 mm. Assurez-vous que le volume est réglé à un niveau bas avant de faire la connexion.

Quel est le poids du FBT Shadow 112CT ?

Le FBT Shadow 112CT pèse environ 14 kg.

Quelle est la puissance de sortie du FBT Shadow 112CT ?

Le FBT Shadow 112CT a une puissance de sortie de 400 W RMS.

Comment régler les basses et les aigus sur le FBT Shadow 112CT ?

Vous pouvez ajuster les basses et les aigus à l'aide des contrôles de tonalité situés à l'arrière du haut-parleur. Tournez les boutons vers la droite pour augmenter et vers la gauche pour diminuer.

Le FBT Shadow 112CT est-il compatible avec un trépied ?

Oui, le FBT Shadow 112CT est équipé d'un adaptateur de trépied standard de 35 mm, ce qui le rend compatible avec la plupart des trépieds.

Que faire si le son est distordu ou s'il y a des coupures ?

Vérifiez les connexions et assurez-vous que les câbles ne sont pas endommagés. Ajustez également le niveau de volume pour éviter la surcharge du haut-parleur.

Quelle est la plage de fréquence du FBT Shadow 112CT ?

La plage de fréquence du FBT Shadow 112CT est de 50 Hz à 20 kHz.

Comment nettoyer le FBT Shadow 112CT ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du haut-parleur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie pour le FBT Shadow 112CT ?

Oui, le FBT Shadow 112CT est généralement livré avec une garantie de 2 ans contre les défauts de fabrication. Vérifiez les conditions spécifiques auprès de votre revendeur.

MODE D'EMPLOI Shadow 112CT FBT

Lorsqu'il apparaît, ce symbole signale la présence d'instructions importantes d'utilisation et d'entretien dans la documentation annexée. Vous êtes priés de consulter le manuel.

ATTENTION

Pour prévenir le risque de décharges électriques ou de flammes, ne pas exposer le diffuseur à la pluie ou à l'humidité, sauf s'il a été expressément conçu et fabriqué avec un degré de protection IP adapté.

IMPORTANTES MISES EN GARDE POUR LA SÉCURITÉ

• La ligne des diffuseurs peut avoir une tension suffisamment élevée (ex: 100V) à provoquer un risque d'électrocution pour les personnes; ne jamais brancher le diffuseur lorsque la ligne des diffuseurs est sous tension.
• Vérifier que toutes les connexions soient correctes et que la tension d'entrée (dans un système à tension constante) ou l'impédance du diffuseur soit compatible avec les caractéristiques de sortie de l'amplificateur.
• S'il sort de la fumée du diffuseur, couper immédiatement la tension de la ligne des diffuseurs et débrancher ensuite le diffuseur.
• Utiliser uniquement des dispositifs en option/accessoires spécifiés par le producteur.
• FBT Elettronica SpA décline toute responsabilité pour les éventuels dommages ou blessures causés par des supports ou des structures pas assez solides ou par une installation incorrecte.
• Pour éviter des phénomènes inductifs qui provoquent des bourdonnements ou des perturbations, les lignes des diffuseurs ne doivent pas être canalisées avec les conducteurs de l'énergie électrique, avec les câbles microphoniques, avec les lignes de signal à bas niveau (amplificateurs).
• Pour l'assistance technique, s'adresser à un personnel qualifié. L'assistance technique est nécessaire si l'unité est endommagée, par exemple suite à un renversement de liquides ou d'objets tombés à l'intérieur de l'appareil, d'anomalies de fonctionnement ou de chutes de l'appareil.

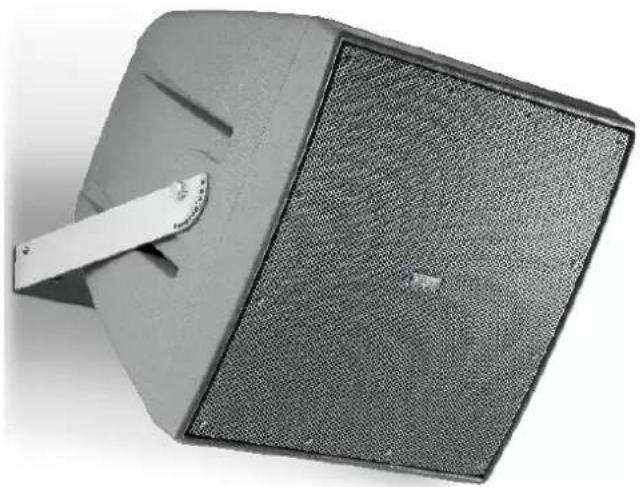

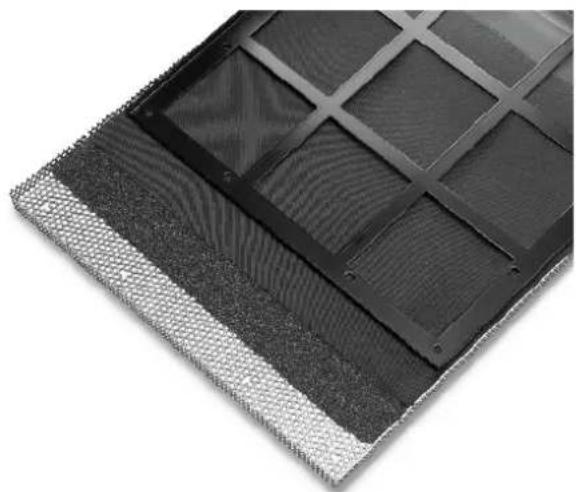

Les diffuseurs de la série SHADOW sont conçus pour l'utilisation intérieure et extérieure, grâce à une enveloppe en polyéthylène résistante aux rayons UV et avec un degré de protection IP55 contre les poussières et les jets d'eau.

Les courbes et les angles arrondis du diffuseur SHADOW réduisent les réflexions acoustiques et les ondes stationnaires à l'intérieur du box en améliorant les prestations des basses fréquences et contribuent également à éviter la stagnation de l'eau sur l'enveloppe et la diffraction du vent.

La première considération lors de la conception de la série SHADOW a été d'obtenir une résistance parfaite à l'eau. Pour cette raison, même la grille métallique de protection a été étudiée pour satisfaire cette exigence, la structure de celle-ci est formée de trois couches qui comportent une partie métallique perforée extérieure en acier inoxydable traitée avec une protection spéciale, une couche centrale de mousse réticulée et une couche formée par une maille spéciale en polyester hydrofuge.

• Woofer coaxial de 8" avec bobine de 2"
• Haut-parleur individuel HF de 1" avec bobine de 1.4"
• Impédance nominale de 8 Ohm
• Transformateur de ligne 100V avec puissance
  sélectionnable 100W/50W
• Pavillon conique 90°
• Robuste structure en polyéthylène
• Etrier en acier pour installation au mur
• Degré de protection IP55
• Finition grise

CONFIGURATION	2 voies
AMPLIFICATION CONSEILLÉ	450W RMS
PUISSANCE À LONG TERME DU SYSTÈME	225W
PUISSANCE À COURT TERME DU SYSTÈME	900W
TRANSFORMATEUR	100V / 100W
IMPÉDANCE NOMINALE	8 Ohm
RÉPONSE EN FRÉQUENCE	80Hz - 20kHz
WOOFER BASSES FRÉQUENCES PUISSANCE AES	8" - bobine 2" 200W
DRIVER HAUTES FRÉQUENCES PUISSANCE AES	1" - bobine 1.4" 25W
SENSIBILITÉ (@1W/1M)	95dB
SPL MAX cont/peak	120 / 124dB
DISPERSION	90° conique
FRÉQUENCE DE CROISEMENT	1.8kHz
FILTRE HP CONSEILLÉ	60Hz - 24dBoct
CONNECTEURS D'ENTRÉE	câble à 4 fils
DIMENSIONS (L x H x P)	285 x 285 x 250mm
POIDS	7kg

La PUISSANCE AES À LONG TERME correspond à la puissance thermique que l'enceinte ou les haut-parleurs individuels sont en mesure de dissiper en cas d'utilisation en mode bi-amp. Elle est mesurée conformément au standard AES, qui prévoit un test de 2 heures avec signal bruit rose et facteur de crête 2.

La PUISSANCE À COURT TERME IEC 268-5 est la puissance supportée par le diffuseur pendant un laps de temps très bref et elle est calculée en fonction de la tension maximum de crête fournie au haut-parleur.

La PUISSANCE DE L'AMPLIFICATEUR CONSEILLÉ n'est pas mesurée, et tient compte des capacités dynamiques des haut-parleurs de supporter des crêtes de puissance pendant des laps de temps brefs.

• Woofer coaxial de 12" avec bobine de 2.5"
• Haut-parleur HF de 1" avec bobine de 1.7"
• Impédance nominale 8 Ohm
• Transformateur de ligne 100V avec puissance
  sélectionnable 200W/100W
• Trombe conique 90°
• Robuste structure en polyéthyléne
• Etrier en acier pour installation au mur
• Degré de protection IP55

• Finition grise

• Woofer coaxial de 12" avec bobine de 2.5"

• Haut-parleur HF de 1" avec bobine de 1.7"
• Impédance nominale 8 Ohm
• Transformateur de ligne 100V avec puissance
  sélectionnable 200W/100W (sur demande)
• Dispersion 90° x 60°
• Robuste structure en polyéthylène
• Etrier en acier pour installation au mur
• Degré de protection IP55

• Finition grise

• Woofer de 14" avec bobine de 3"

• Impédance nominale 8 Ohm
• Transformateur de ligne 100V avec puissance
  sélectionnable 300W/150W (sur demande)
• Dispersion omnidirectionnelle
• Robuste structure en polyéthylène
• Étrier en acier pour installation au mur
• Degré de protection IP55
• Finition grise

112CT
112HC
114S

CONFIGURATION	2 voies	2 voies	2 voies
AMPLIFICATION CONSEILLÉ	600W RMS	600W RMS	700W RMS
PUISSANCE À LONG TERME DU SYSTÈME	300W	300W	350W
PUISSANCE À COURT TERME DU SYSTÈME	1200W	1200W	1400W
TRANSFORMATEUR	100V / 200W	100V / 200W optional	100V / 300W optional
IMPÉDANCE NOMINALE	8 Ohm	8 Ohm	8 Ohm
RÉPONSE EN FRÉQUENCE	70Hz - 20kHz	95Hz - 20kHz	60Hz - 400Hz
WOOFER BASSES FRÉQUENCES PUISSANCE AES	12" - bobine 2.5" 250W	12" - bobine 2.5" 250W	14" - bobine 3" 350W
DRIVER HAUTES FRÉQUENCES PUISSANCE AES	1" - bobine 1.7" 50W	1" - bobine 1.7" 50W	----
SENSIBILITÉ (@1W/1M)	98dB	101dB	97dB
SPL MAX cont/peak	124 / 128dB	128 / 132dB	125.5 / 129.5dB
DISPERSION	90° conique	90° x 60°	omnidirectionnelle
FRÉQUENCE DE CROISEMENT	1.6kHz	1.6kHz	externe
FILTRE HP CONSEILLÉ	50Hz - 24dBoct	70Hz - 24dBoct	40Hz - 24dBoct
CONNECTEURS D'ENTRÉE	câble à 4 fils	câble à 4 fils	câble à 4 fils
DIMENSIONS (LxHxP)	430 x 430 x 400mm	430 x 430 x 400mm	430 x 430 x 400mm
POIDS	15kg	21kg	17kg

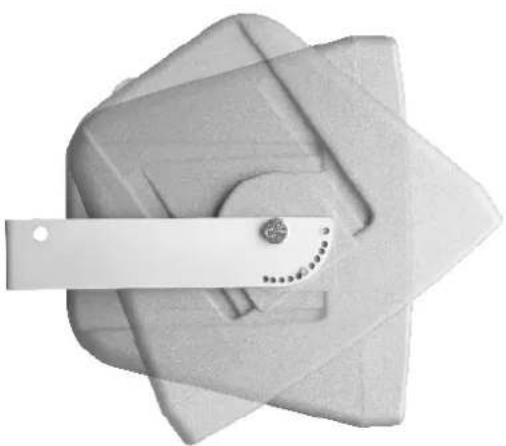

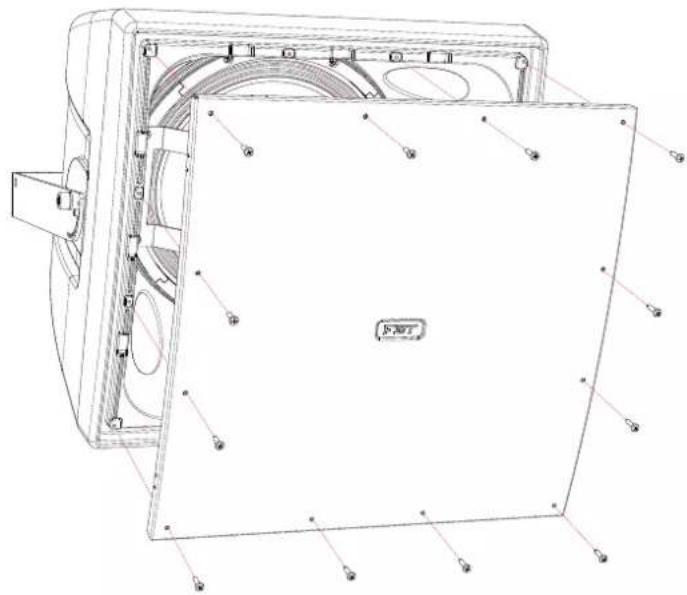

Le modèle SHADOW 112HC est équipé d'un haut-parleur à papillon pivotant à dispersion asymétrique pour permettre au haut-parleur d'être installé suivant une orientation verticale ou horizontale.

Pour faire pivoter le haut-parleur à papillon, suivre les instructions ci-après:

1

L'installation des diffuseurs acoustiques SHADOW, en utilisant les accessoires de suspension décrits dans ce manuel et les instructions de montage spécifiques, ne devra être effectuée que par du personnel qualifié dans le respect des règles et des normes de sécurité en vigueur dans le pays où cette installation a lieu.

Les accessoires de suspension FBT sont construits pour l'emploi exclusif avec des systèmes SHADOW et ils n'ont pas été conçus pour l'emploi avec d'autres diffuseurs ou dispositifs.

Chaque élément du plafond, du sol ou d'autres supports où l'on effectue l'installation ou la suspension d'un système SHADOW doit être capable de supporter la charge en toute sécurité. Les accessoires de suspension utilisés doivent être ancrés et fixés en sécurité aussi bien au diffuseur acoustique qu'au plafond ou à un autre support.

Lorsqu'on monte des composants sur des plafonds, des sols ou des poutres, vérifier toujours que tous les systèmes d'ancrage et de fixage présentent des dimensions et des capacités de charge adéquates.

En plus du système de suspension principal, tous les diffuseurs suspendus dans des théâtres, des palais des sports ou dans d'autres endroits de travail et/ou de divertissement doivent être équipés d'un système de sécurité secondaire indépendant et ayant une capacité de charge adéquate. On ne peut employer que des câbles en acier et des chaînes de construction ayant une capacité de charge certifiée en tant que système de sécurité secondaire.(pag 27)

° Les diffuseurs SHADOW ne doivent être suspendus que par les accessoires originaux
° Lorsqu'on choisit le lieu d'installation, le câble de suspension et les supports de montage, vérifier qu'ils soient tous capables de soutenir le poids du diffuseur et des accessoires de suspension avec un coefficient de sécurité adéquat
° En cas d'installation fixe, il faut toujours planifier et effectuer des inspections régulières et spécifiques afin de vérifier toutes les pièces qui doivent assurer la sécurité du système dans le temps
° Ne jamais suspendre les diffuseurs par ses poignées : ces poignées ont été conçues pour le transport du diffuseur et ne sont donc pas aptes pour sa suspension
° Ne jamais se pendre/s'accrocher au diffuseur lorsqu'il est configuré de façon suspendue

ACCESSOIRES FOURNIS

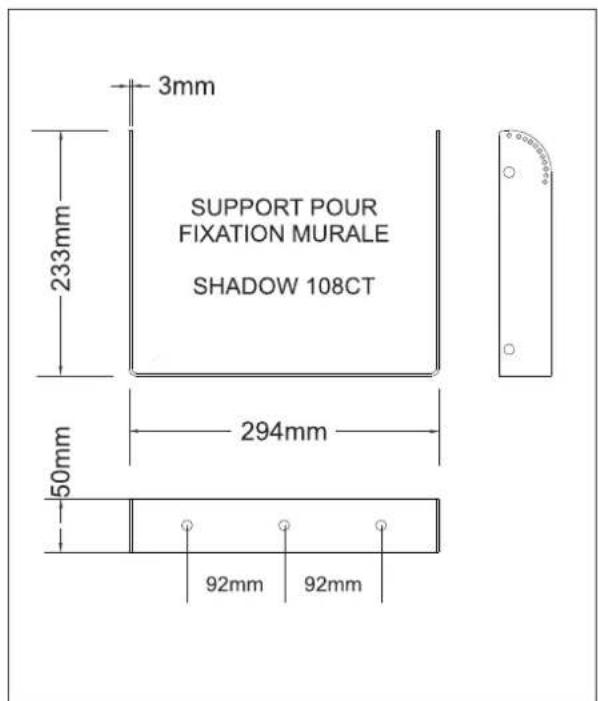

Pour le fixage des modèles FBT SHADOW utiliser exclusivement les étriers de FBT.

L'USAGE D'AUTRES ÉTRIERS DE FIXATION PEUT PROVOQUER UNE INSTABILITÉ DANGEREUSE, EN CAUSANT D'ÉVENTUELS DÉGÂTSMATÉRIAUX ET DES BLESSURES CORPORELLES.

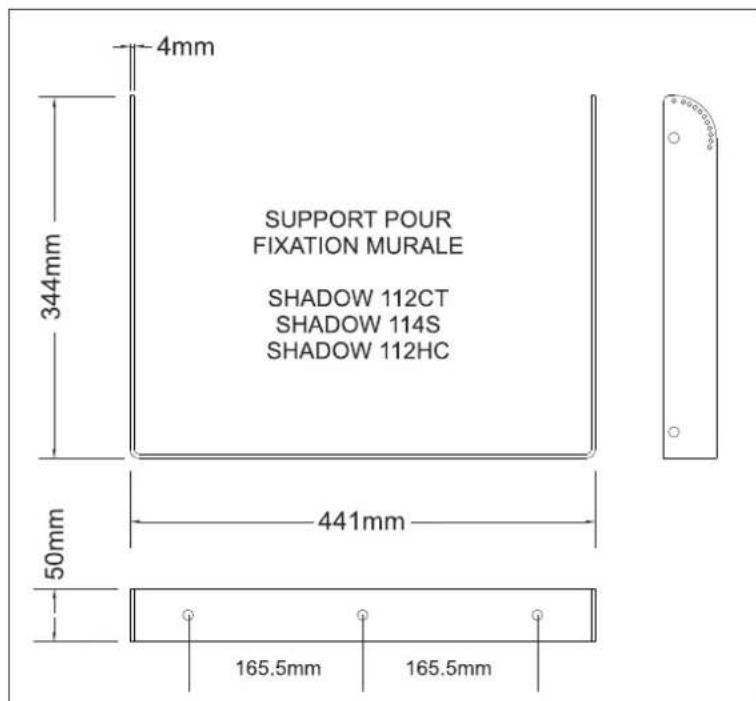

4mm SUPPORT POUR FIXATION MURALE SHADOW 112CT SHADOW 114S SHADOW 112HC 344mm 50mm 441mm 165.5mm 165.5mm

26

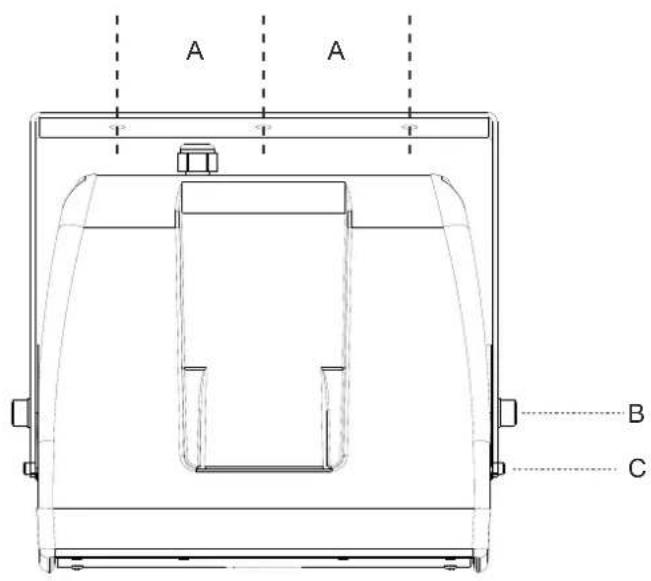

1) Sélectionner soigneusement la zone où installer les diffuseurs et vérifier que la structure soit adaptée à supporter le poids du box.
2) Fixer l'étrier mural avec les vis appropriées en utilisant tous les trous de fixage de celui-ci (A).
3) Positionner le diffuseur entre les deux bras de l'étrier et le fixer par l'intermédiaire des deux boulons M10 (B).
4) Orienter le diffuseur dans la position souhaitée et le bloquer par l'intermédiaire des pivots M6 (C) prévus à cet effet.

N.B. Pour obtenir le degré de protection IP55, il faut que l'angle de rotation du diffuseur soit de 15° minimum vers le bas (voir fig. 1); ensuite l'angle du diffuseur peut varier à des pas de 10° (voir fig. 2).

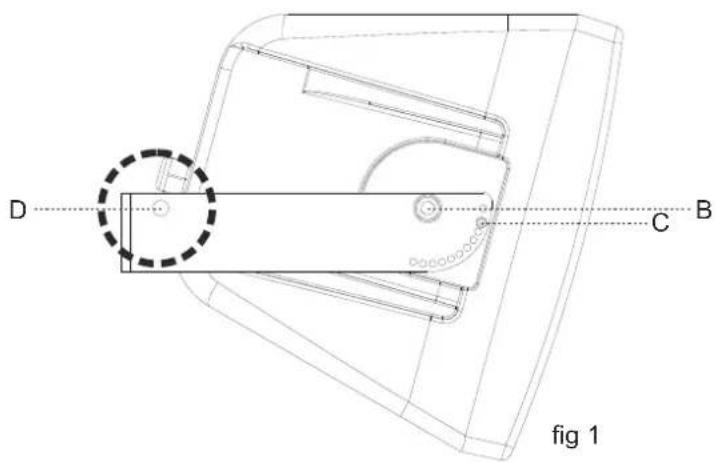

A A B C

D C B fig 1

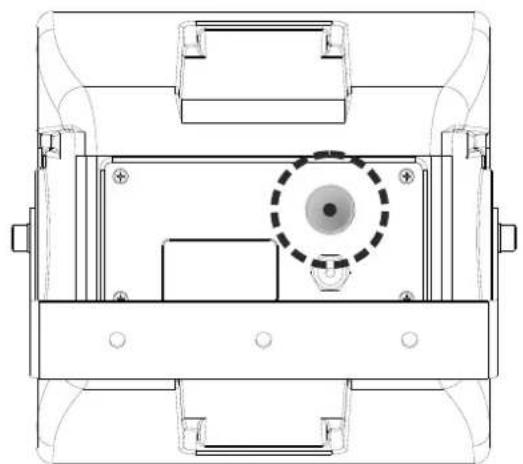

Le support en "U" est pourvu de deux points d'ancrage secondaires de sécurité (D).

Vous pouvez également utiliser un câble de sécurité (non fourni) chaque fois que vous installez une enceinte SHADOW. Le câble de sécurité doit être fixé au moyen d'un boulon à œil M8 dans l'insert situé à l'arrière du diffuseur (fig 3).

Le levage et l'ancrage effectués à l'aide d'anneaux doivent être réalisés en laissant aux éventuels tirants (cordes, chaînes et accessoires) qui leur sont reliés une liberté de mouvement et d'auto-positionnement. Une utilisation incorrecte ou inappropriée peut causer de graves dommages aux personnes et aux équipements environnants.

Ne dépassez jamais la charge de travail maximale que le boulon à œil peut supporter.

Pour le branchement du diffuseur, il est conseillé de s'adresser à un personnel qualifié.
Pour éviter le risque de choc électrique, ne pas brancher le diffuseur avec l'amplificateur allumé.
Contrôler plusieurs fois toutes les connexions avant d'allumer l'installation, en vérifiant l'absence de courts-circuits.
< Réaliser l'installation conformément aux normes en vigueur en la matière d'installations électriques.
Si le diffuseur est installé à l'extérieur, ayant donc une protection IP55, les branchements électriques doivent être réalisés à l'intérieur de boîtiers de protection étanches.
Utiliser des câbles avec des conducteurs ayant une section appropriée en considérant leur longueur et la puissance des diffuseurs.
Pour éviter les phénomènes comme les bourdonnements ou les perturbations qui pourraient causer un mauvais fonctionnement de l'installation, ne pas canaliser ensemble les conducteurs de l'énergie électrique et les câbles pour les diffuseurs.

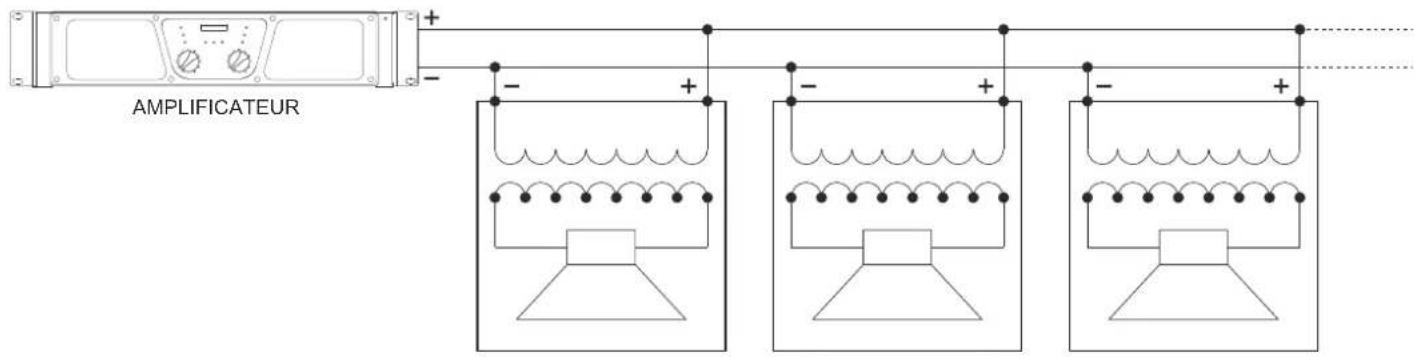

SYSTÈMES À TENSION CONSTANTE

Ce système de raccordement prévoit que chaque diffuseur soit équipé de son propre transformateur de ligne. L'amplificateur doit être équipé de sorties à tension constante à 100V ou 70V.

Les haut-parleurs raccordés en parallèle à la sortie de l'amplificateur faciliteront, si nécessaire, un élargissement de l'installation provenant de n'importe quel diffuseur installé précédemment; de la même façon les hauts parleurs qui ne sont plus nécessaires pourront être éliminés. Lors des branchements, il faut respecter la "phase" aussi bien de chaque diffuseur à son propre transformateur que lors du branchement en parallèle des diffuseurs.

La tension d'entrée du diffuseur doit correspondre à la tension de sortie de l'amplificateur; la somme des puissances nominales de tous les diffuseurs raccordés à la ligne ne doit pas être supérieure à celle de l'amplificateur.

AMPLIFICATEUR - + - + - + - +

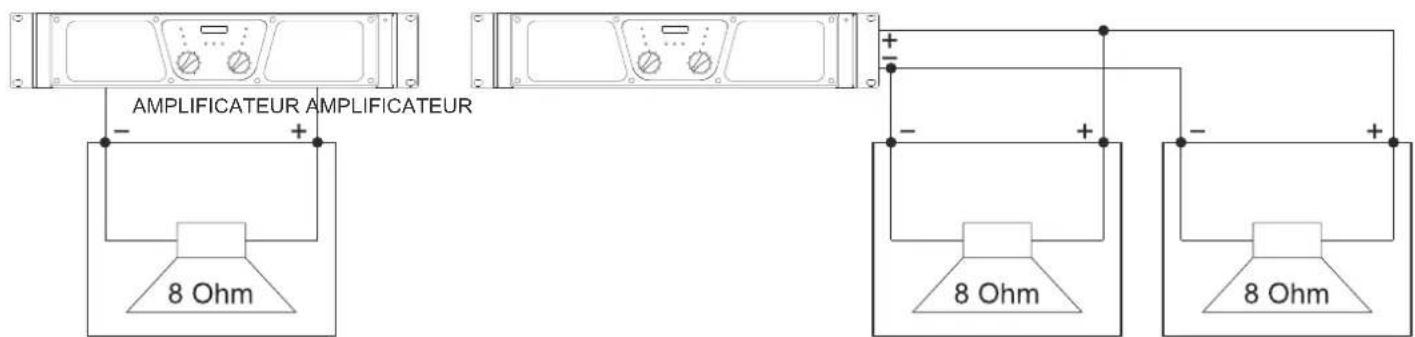

SYSTÈMES À IMPÉDANCE CONSTANTE

Les sorties à impédance constante sont généralement utilisées en présence de lignes ayant un nombre réduit de diffuseurs d'une certaine puissance situés à la distance minimum de l'amplificateur. Le raccordement entre les diffuseurs sera un mélange série/parallèle, afin de reconduire l'impédance totale des haut-parleurs à une valeur non critique pour l'amplificateur. Lors du branchement à impédance constante, il faut que l'impédance totale du diffuseur soit égale ou supérieure à celle de l'amplificateur. La somme des puissances des diffuseurs doit être appropriée à la puissance maximum qui peut être distribuée par l'amplificateur.

AMPLIFICATEUR AMPLIFICATEUR - + - + - + - 8 Ohm 8 Ohm 8 Ohm

Raccorder le conducteur "commun" NOIR du diffuseur à la ligne 100V située à l'extrémité de la borne de l'amplificateur marqué avec "-", "0", "COM".

Choisir un conducteur parmi le BLEU (pleine puissance) ou le MARRON (mi-puissance) et le brancher à la ligne100V situé à l'extrémité de la borne de l'amplificateur marqué avec "100V", "+".

NE jamais utiliser le conducteur ROUGE.

BRANCHEMENT À IMPÉDANCE CONSTANTE

NOIR commun ROUGE 8 Ohm

NE PAS effectuer avec des lignes à 100V.

Brancher le conducteur "commun"NOIR" du diffuseur à la borne de l'amplificateur "-"

Brancher le conducteur "8 Ohm" ROUGE du diffuseur à la borne de l'amplificateur "+"

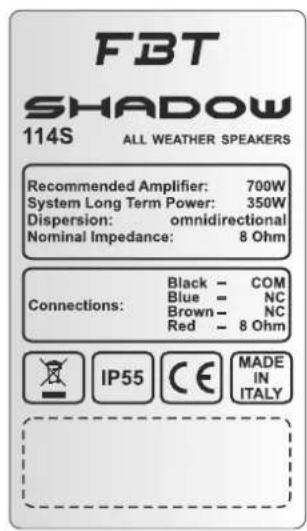

LAYOUT

FBT SHADOW 112HC ALL WEATHER SPEAKERS Recommended Amplifier: 600W System Long Term Power: 300W Dispersion: 90° x 60° Nominal Impedance: 8 Ohm Connections: Black - COM Blue - NC Brown - NC Red - 8 Ohm IP55 CE MADE IN ITALY

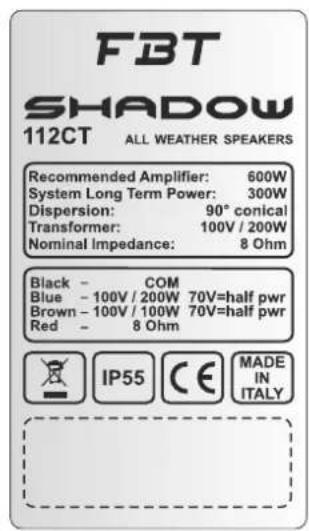

FBT SHADOW 112CT ALL WEATHER SPEAKERS Recommended Amplifier: 600W System Long Term Power: 300W Dispersion: 90° conical Transformer: 100V / 200W Nominal Impedance: 8 Ohm Black - COM Blue - 100V / 200W 70V=half pwr Brown - 100V / 100W 70V=half pwr Red - 8 Ohm IP55 CE MADE IN ITALY

ATTENTION: Le symbole avec la poubelle barrée, mis sur l'appareillage ou sur l'emballage, indique que le produit arrive à la fin de sa vie utile doit être éliminé séparément des autres déchets. Au terme de l'utilisation du produit, l'utilisateur devra se charger de l'apporter dans une station de collecte selective adequate, ou bien de le donner au revendeur à l'occasion de l'achat d'un nouveau produit. La collecte selective adequate, qui achemine ensuite l'appareillage hors d'usage au recyclage, au traitement et à l'élimination compatible avec l'environnement, contribuie à éviter les possibles effets négatifs sur l'environnement et sur la santé, et favorise le reemploy et/ou le recyclage des matériaux dont l'appareillage est composé. L'élimination abusive du produit par l'utilisateur entraîne l'application des sanctions administratives prévues par la loi

Les informations contenues dans ce manuel ont été soigneusement contrôlées; toutefois le constructeur n'est pas responsable d'éventuelles inexactitudes. La FBT Elettronica S.p.A. s'octroie le droit de modifier les données techniques et l'aspect esthétique de ses produits sans avis préalable.

FBT elettronica SpA ne peut être considéré responsable des dommages causés à des personnes ou à des objects lors de l'utilisation du produit.
