Quattro FX NV - Atemmedizinisches Gerät ResMed - Kostenlose Bedienungsanleitung

Produkttyp	Unbelüftete Oronasalmaske für nicht-invasive Beatmung
Marke	ResMed
Modell	Quattro FX NV
Kategorie	Medizinisches Atemgerät
Verwendungszweck	Nicht-invasive Beatmungsunterstützung mit externem Ausatemventil für erwachsene Patienten (>30 kg)
Behandlungsdruck	4 bis 30 cm H₂O
Physikalischer Totraum (Größe Large)	243 ml
Abmessungen (Small)	121 x 176 x 144 mm (H x B x T)
Abmessungen (Medium)	130 x 176 x 144 mm (H x B x T)
Abmessungen (Large)	140 x 176 x 144 mm (H x B x T)
Materialien	Ohne Latex, PVC und DEHP
Anschluss	Konischer 22-mm-Buchsenanschluss
Identifikation des Krümmers	Blau eingefärbt für unbelüftete Maske
Betriebstemperatur	+5°C bis +40°C
Betriebsfeuchtigkeit	15 bis 95 % ohne Kondensation
Lagertemperatur	-20°C bis +60°C
Lagerfeuchtigkeit	Maximal 95 % ohne Kondensation
Tägliche Reinigung	Manuell mit warmem Wasser (≈30°C) und milder Seife, abspülen und vor Sonne geschützt trocknen
Wöchentliche Reinigung	Geschirr von Hand, ohne Zerlegen
Desinfektion zwischen Patienten	Befolgen Sie die Desinfektions- und Sterilisationsanleitung von ResMed (www.resmed.com/masks/sterilization)
Verbotene Reinigungsmittel	Duftlösungen, Bleichmittel, Alkohol, ätherische Öle
Wichtige Warnhinweise	Nicht unbeaufsichtigt verwenden, wenn der Patient die Maske nicht abnehmen kann; bei unerwünschten Reaktionen stoppen; Sauerstoffzufuhr schließen, wenn das Beatmungsgerät ausgeschaltet ist
Garantie	Entspricht der europäischen Richtlinie 1999/44/EG

Häufig gestellte Fragen - Quattro FX NV ResMed

Wie reinige ich die Quattro FX NV Maske?

Reinigen Sie die Maske und das Geschirr von Hand in warmem Wasser (ca. 30°C) mit einer milden Seife. Spülen Sie gründlich mit Trinkwasser und lassen Sie es vor direkter Sonneneinstrahlung geschützt trocknen. Für das Kissen entfernen Sie nach jedem Gebrauch die Talgspuren.
Achtung: Verwenden Sie keine duftenden Lösungen, Bleichmittel, Alkohol oder ätherische Öle.

Kann ich Sauerstoff mit dieser Maske verwenden?

Ja, zusätzlicher Sauerstoff kann zugeführt werden. Die eingeatmete Sauerstoffkonzentration variiert jedoch je nach Druckeinstellungen, Atemfrequenz, Maskengröße und Leckrate. Wichtig: Schließen Sie die Sauerstoffzufuhr, wenn das Beatmungsgerät nicht in Betrieb ist, um Brandgefahr zu vermeiden.

Was tun, wenn die Maske am Gesicht undicht ist?

Überprüfen Sie, ob das Kissen Falten aufweist. Setzen Sie die Maske gemäß den Anweisungen neu auf: Platzieren Sie das Kissen korrekt im Gesicht, bevor Sie das Geschirr anlegen. Stellen Sie sicher, dass das Kissen richtig in den starren Rahmen eingesetzt ist und die Ausrichtungsmarkierungen korrekt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Kliniker, um die Maskengröße zu überprüfen.

Wie stelle ich das Geschirr richtig ein?

Lösen Sie die unteren Clips, setzen Sie die Maske schräg auf das Gesicht (zuerst das obere Kissen auf den Nasenrücken), senken Sie dann den unteren Teil zwischen Unterlippe und Kinn. Führen Sie das Geschirr über den Kopf, legen Sie die unteren Bänder unter die Ohren und befestigen Sie sie. Stellen Sie die oberen Bänder und dann die unteren Bänder ein, indem Sie auch an den Klettbändern ziehen, bis sie bequem und fest sitzen.

Ist die Maske mit allen Beatmungsgeräten kompatibel?

Die Quattro FX NV ist für die Verwendung mit nicht-invasiven Beatmungssystemen mit externem Ausatemventil ausgelegt. Sie verfügt über einen standardmäßigen konischen 22-mm-Buchsenanschluss. Stellen Sie sicher, dass Ihr Beatmungsgerät mit einer unbelüfteten Maske (blauer Krümmer) kompatibel ist. Im Zweifelsfall wenden Sie sich an Ihren Kliniker.

Wie desinfiziere ich die Maske zwischen zwei Patienten?

Die Maske muss zwischen jedem Patienten desinfiziert oder sterilisiert werden. Vollständige Anweisungen finden Sie im Leitfaden zur Desinfektion und Sterilisation von ResMed-Masken auf www.resmed.com/masks/sterilization. Wenn Sie keinen Internetzugang haben, wenden Sie sich an Ihren ResMed-Vertreter.

Welche Reinigungsmittel sind verboten?

Verwenden Sie keine duftenden Lösungen oder Öle (z.B. Eukalyptus, ätherische Öle), Bleichmittel, Alkohol oder stark duftende Produkte (z.B. Zitrone). Restdämpfe können eingeatmet werden, wenn die Teile nicht gründlich gespült werden, und diese Produkte können die Maske beschädigen und Risse verursachen.

Wie baue ich die Maske nach der Reinigung wieder zusammen?

Setzen Sie die Eingangsabdeckung wieder ein. Setzen Sie das Kissen in die Nut des starren Rahmens ein, beginnend von oben. Achten Sie darauf, dass das Kissen weder verdreht noch geknickt ist. Legen Sie die weichen Hüllen wieder auf den flexiblen Rahmen, richten Sie ihn am starren Rahmen aus und drücken Sie vorsichtig. Befestigen Sie abschließend den Krümmer an der Maskeneinheit.

Welche Verschleißerscheinungen sollten beachtet werden?

Überprüfen Sie regelmäßig alle Komponenten. Bei sichtbarer Beschädigung (Risse, Sprünge, Risse) werfen Sie die betreffende Komponente weg und ersetzen Sie sie. Überprüfen Sie außerdem, ob das Kissen keine dauerhaften Falten aufweist und das Geschirr nicht locker ist.

Enthält die Maske Latex?

Nein, die Quattro FX NV Maske enthält kein Latex, kein PVC und kein DEHP. Sie ist daher für Latexallergiker geeignet.

BEDIENUNGSANLEITUNG Quattro FX NV ResMed

Reassembly / Zusammenbau / Remontage / Riassemblaggio

OHNE LUFTAUSLASSÖFFNUNGEN FULL FACE MASKE

Vielen Dank, dass Sie sich für die Quattro FX ohne Luftauslassöffnungen (NV) entschieden haben. Die Quattro FX NV führt dem Patienten Luft mit oder ohne zusätzlichen Sauerstoff auf nicht-invasive Weise zu.

Verwendungszweck

Die Quattro FX NV wird mit Atemtherapiegeräten mit aktivem Auslassventil verwendet, um Patienten, die an Ateminsuffi zienz leiden, Atemunterstützung bereitzustellen.

Die Quattro FX NV ist:

• für erwachsene Patienten (> 30 kg) vorgesehen, die Atemunterstützung, aber kein Lebenserhaltungssystem benötigen.
• für den wiederholten Gebrauch durch einen einzelnen Patienten zu Hause sowie durch mehrere Patienten in der Klinik oder Schlafklinik geeignet.

WARNUNG

• Wird die Maske bei Patienten eingesetzt, die nicht in der Lage sind, die Maske selbst abzunehmen, ist die Überwachung durch qualifi ziertes Pfl egepersonal erforderlich.
• Die Maske darf nicht bei Patienten eingesetzt werden, die unter beeinträchtigten Larynxrefl exen oder anderen Zuständen leiden, die bei Regurgitation oder Erbrechen zur Aspiration prädisponieren.
• Die Maske darf nur verwendet werden, wenn das Atemtherapiegerät eingeschaltet ist und ordnungsgemäß funktioniert.
• Wird eine konstante Menge an zusätzlichem Sauerstoff zugeführt, ist die Konzentration des eingeatmeten Sauerstoffes je nach Druckeinstellung, Atemrhythmus des Patienten, Maskengröße und Leckagerate unterschiedlich.
• Wenn Sauerstoff verwendet wird, muss die Sauerstoffzufuhr abgeschaltet sein, wenn das Gerät außer Betrieb ist, so dass sich nicht verwendeter Sauerstoff nicht im Gehäuse des Gerätes ansammelt, wo er eine Feuergefahr darstellen könnte.

• Stellen Sie den Gebrauch der Maske ein und konsultieren Sie Ihren Arzt, sobald IRGENDWELCHE Nebenwirkungen im Zusammenhang mit der Nutzung der Maske auftreten.

• Masken können Zahn-, Gaumen- oder Kieferschmerzen verursachen bzw. ein bestehendes Zahnleiden verschlimmern. Wenden Sie sich in einem solchen Fall an Ihren Arzt oder Zahnarzt.

• Entfernen Sie vor dem Gebrauch der Maske alles Verpackungsmaterial.
• Vergewissern Sie sich stets, dass die Komforthüllen ordnungsgemäß angebracht sind.

Verwendung der Maske

Das Kniestück der Quattro FX NV Maske ist blau, um sie einwandfrei als Maske ohne Luftauslassöffnung auszuweisen.

Die Quattro FX NV ist mit einem weiblichen, 22 mm langen, kegelförmigen Standardanschlussstück für den externen Anschluss an das Atemtherapiegerät ausgestattet.

Weitere Informationen zu Maskenleckagen, Totraum und Widerstand finden Sie im Abschnitt „Technische Daten“.

Anlegen

Nehmen Sie vor dem Anlegen Ihrer Maske die Flexi-Rahmenstütze vom Hinterteil der Maske ab und bewahren Sie sie für später auf.

Der Abschnitt mit den Darstellungen zum Anlegen in dieser Gebrauchsanweisung zeigt die Reihenfolge, die für besten Sitz und Komfort bei der Verwendung der Maske sorgt.

Anlegen – Schritt für Schritt

1. Halten Sie die Maske mit geöffneten unteren Kopfbandclips angewinkelt an Ihr Gesicht. Der obere Teil des Maskenkissens sollte dabei den Nasenrücken zuerst berühren.
2. Während Sie den oberen Teil der Maske in dieser Position belassen, legen Sie die untere Hälfte der Maske an Ihr Gesicht an, so dass sie in der Mitte zwischen Ihrer Unterlippe und Ihrem Kinn aufl liegt.
3. Halten Sie die Maske auf Ihr Gesicht und ziehen Sie das Kopfband über den Kopf.
4. Führen Sie die unteren Bänder unter Ihren Ohren entlang, befestigen Sie das Kopfband am unteren Teil des Flexi-Rahmens.
5. Öffnen Sie die Velcro ^® -Verschlüsse, ziehen Sie die oberen Kopfbänder gleichmäßig an, bis sie bequem und gut sitzen, und schließen Sie die Velcro-Verschlüsse wieder.
6. Wiederholen Sie Schritt 5 mit den unteren Kopfbändern.

Überprüfen von Kopfband und Maskenkissen

• Vergewissern Sie sich, dass Ihr Kopfband richtig sitzt. Sehen Sie sich die Darstellungen zum Überprüfen des Kopfbandes in dieser Gebrauchsanweisung an.
• Das Quattro FX Maskenkissen sollte mittig auf dem Nasenrücken sitzen. Informationen zur richtigen Positionierung finden Sie in den Darstellungen zum Überprüfen des Maskenkissens.

Abnehmen der Maske

Nehmen Sie die Maske ab, indem Sie die unteren Kopfbandclips öffnen und die Maske zusammen mit dem Kopfband über den Kopf ziehen.

Auseinanderbau

Nehmen Sie vor dem Auseinandernehmen der Maske den Atemschlauch und die unteren Kopfbandclips vom Flexi-Rahmen ab. Sehen Sie sich die Darstellungen zum Auseinanderbau der Maske in dieser Gebrauchsanweisung an.

Auseinanderbau – Schritt für Schritt

1. Nehmen Sie das Kniestück von der Maske ab.
2. Ziehen Sie dann vorsichtig den Flexi-Rahmen vom Maskenrahmen. Nehmen Sie die Komforthüllen vom Flexi-Rahmen ab.
3. Entfernen Sie das Maskenkissen vorsichtig vom Maskenrahmen.
4. Entfernen Sie die Anschlusskappe.

Zusammenbau

Weitere Informationen finden Sie in den Darstellungen zum Wiederzusammenbau in dieser Gebrauchsanweisung.

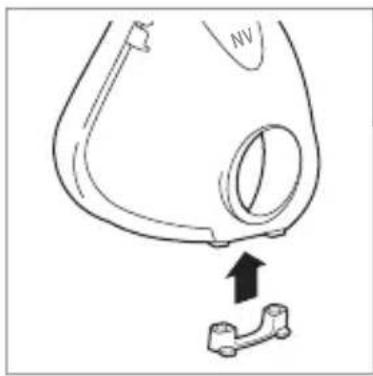

Wiederzusammenbau – Schritt für Schritt

1. Stecken Sie die Anschlusskappe erneut ein.
2. Setzen Sie das Maskenkissen in die Rille des Maskenrahmens. Legen Sie den oberen Abschnitt zuerst an und drücken Sie dann das Kissen rundherum in den Maskenrahmen ein. Stellen Sie sicher, dass das Maskenkissen um den Maskenrahmen herum nicht verdreht oder verformt ist.

3. Stecken Sie die Komforthüllen erneut auf den Flexi-Rahmen und richten Sie den Flexi-Rahmen am Maskenrahmen aus.

4. Fangen Sie oben an und drücken und klicken Sie vorsichtig den Flexi-Rahmen in den Maskenrahmen.

5. Drücken und klicken Sie vorsichtig beide Seiten des Flexi-Rahmens in den Maskenrahmen.

6. Setzen Sie das Kniestück in die zusammengebaute Maske ein.

Reinigen der Maske zu Hause

Waschen Sie die Maskenteile und das Kopfband nur per Hand in einer warmen Seifenlauge (30 °C), indem Sie sie vorsichtig abreiben. Spülen Sie alle Teile nach der Reinigung gründlich mit Trinkwasser ab und lassen Sie sie vor direktem Sonnenlicht geschützt trocknen.

Täglich/Nach jedem Gebrauch:

- Um einen optimalen Sitz der Maske zu erreichen, müssen Fettrückstände auf der Haut nach der Verwendung vom Maskenkissen entfernt werden.

- Waschen Sie die einzelnen Maskenteile (außer das Kopfband) mit per Hand.

Wöchentlich:

- Waschen Sie das Kopfband per Hand. Das Kopfband kann gewaschen werden, ohne dass es vorher auseinandergebaut werden muss.

WARNUNG

- Verwenden Sie zur Reinigung der Maskenteile keine aromatischen Lösungen oder Duftöle (z. B. Eukalyptus- oder ätherische Öle), Bleichmittel, Alkohol oder stark riechende Produkte (z. B. Zitrus). Andernfalls besteht die Gefahr, dass Sie die Restdämpfe von diesen Lösungen einatmen, wenn Sie sie nicht gründlich ausspülen. Sie können außerdem die Maske beschädigen und Risse verursachen.

VORSICHT

• Weist eines der Maskenteile sichtbare Verschleißerscheinungen auf (wie z. B. Brüche oder Risse), muss es entfernt und durch ein neues ersetzt werden.
• Vermeiden Sie das direkte Anschließen flexibler PVC-Produkte (z. B. PVC-Schlauch) an die Teile dieser Maske. Flexible PVC-Produkte enthalten Bestandteile, die das Material der Maske beschädigen und zu Rissen oder Brüchen in den Komponenten führen können.

Aufbereitung der Maske für einen neuen Patienten

Vor Verwendung durch einen neuen Patienten sollte die Maske aufbereitet werden. Anweisungen zur Reinigung, Desinfektion und Sterilisation fi nden Sie auf der ResMed-Website unter www.resmed.com/masks/sterilization. Wenn Sie keinen Internetanschluss haben, wenden Sie sich bitte an Ihren ResMed-Vertreter.

Fehlersuche
Problem/Mögliche Lösung Ursache

Die Maske ist unbequem.
Die Kopfbänder sind zu stramm.	Die Membran des Maskenkissens entfaltet sich durch den zugeführten Druck und sorgt so für eine gute Abdichtung auch bei geringer Kopfbandspannung. Ziehen Sie die Bänder gleichmäßig an. Stellen Sie sicher, dass die Kopfbänder nicht zu stramm angezogen sind und dass das Maskenkissen nicht zerknittert ist.
Sie verwenden möglicherweise die falsche Maskengröße.	Wenden Sie sich an Ihren Arzt, damit dieser Ihr Gesicht mit einer Anpassschablone vergleicht. Bitte beachten Sie, dass die Größen der verschiedenen Masken nicht immer übereinstimmen. Das Quattro FX Maskenkissen sollte mittig auf dem Nasenrücken sitzen.
Das Kopfband sitzt auf den Ohren auf.	Nehmen Sie die Maske ab und legen Sie sie entsprechend den Anweisungen erneut an. Stellen Sie sicher, dass die oberen und unteren Kopfbänder richtig positioniert sind. Stellen Sie sicher, dass der Klettverschluss richtig mit dem Kopfbandmaterial ausgerichtet ist und nicht an den Ohren einschneidet.
Das Maskenkissen rutscht am Gesicht hoch.	Vergleichen Sie die Kopfbandpositionen mit den Anweisungen. Das Kopfband sollte nicht zu weit nach hinten auf dem Kopf getragen werden. Sie verwenden möglicherweise die falsche Kopfbandgröße. Wird das Problem dadurch nicht behoben, wenden Sie sich an Ihren Arzt.
Der Flexi-Rahmen sitzt zu nah an den Augen.	Sie verwenden möglicherweise die falsche Maskengröße. Wenden Sie sich an Ihren Arzt, damit dieser Ihr Gesicht mit einer Anpassschablone vergleicht.

Die Maske ist zu laut.

Anschlusskappe bzw. Kniestück sind nicht richtig eingesetzt.

Nehmen Sie die Anschlusskappe bzw. das Kniestück von der Maske ab und bringen Sie beide Teile entsprechend den Anweisungen wieder an.

Es treten Maskenleckagen um das Gesicht herum auf.

Die Maskenkissenmembran ist gefaltet oder zerknittert.	Schalten Sie das Atemtherapiegerät aus und nehmen Sie die Maske ab. Legen Sie die Maske entsprechend den Anweisungen wieder an. Stellen Sie sicher, dass das Maskenkissen richtig auf dem Gesicht sitzt, bevor Sie das Kopfband über den Kopf ziehen.Schieben Sie die Maske beim Anlegen nicht auf dem Gesicht herunter, da dies ein Falten oder Aufrollen des Maskenkissens nach sich ziehen könnte.
Das Maskenkissen ist nicht richtig in den Maskenrahmen eingesetzt.	Nehmen Sie das Maskenkissen vom Maskenrahmen ab und setzen Sie es erneut ein. Beginnen Sie von oben. Richten Sie den erhobenen Teil des Maskenkissens mit der Vertiefung oben im Maskenrahmen aus. Stellen Sie sicher, dass die Ausrichtungsmarkierungen in den unteren Ecken des Maskenkissens mit den Vertiefungen auf dem Maskenrahmen ausgerichtet sind. Die Maskenkissenmembran muss vor dem erneuten Anlegen gerade sein. Wird das Problem dadurch nicht behoben, wenden Sie sich an Ihren Arzt.
Sie verwenden möglicherweise die falsche Maskengröße.	Wenden Sie sich an Ihren Arzt oder den Lieferanten Ihrer Maske, damit dieser Ihr Problem lösen kann. Bitte beachten Sie, dass die Größen der verschiedenen Masken nicht immer übereinstimmen. Das Quattro FX Maskenkissen sollte mittig auf dem Nasenrücken sitzen.
Der Flexi-Rahmen ist nicht richtig am Maskenrahmen angebracht.	Nehmen Sie den Flexi-Rahmen vom Maskenrahmen ab und bringen Sie beide Teile entsprechend den Anweisungen wieder an.

Technische Daten

Informationen zum Totraum	Der Totraum ist das Leervolumen der Maske bis zum Drehadapter. Bei der Kissengröße Large beträgt er 243 ml.
Therapiedruck 4 bis 30 cm H _2 O
Umgebungs-bedingungen	Betriebstemperatur: +5 °C bis +40 °CBetriebsluftfeuchtigkeit: 15% bis 95% ohne KondensationAufbewahrungs- und Transporttemperaturen: -20 °C bis +60 °CAufbewahrungs- und Transportfeuchtigkeit: bis zu 95% ohne Kondensation
Abmessungen	Voll zusammengebaute Maske mit Kniestück – kein Kopfband.
Small:	121 mm (H) x 176 mm (B) x 144 mm (T)
Medium:	130 mm (H) x 176 mm (B) x 144 mm (T)
Large:	140 mm (H) x 176 mm (B) x 144 mm (T)

Hinweise:

• Das Maskensystem ist latex-, PVC- und DEHP-frei.
• Der Hersteller behält sich das Recht vor, diese technischen Daten ohne Vorankündigung zu ändern.

Aufbewahrung

Stellen Sie vor jeder Aufbewahrung sicher, dass die Maske sauber und trocken ist. Bewahren Sie die Maske an einem trockenen Ort und vor direktem Sonnenlicht geschützt auf.

Um Ihre Maske zu schützen, stellen Sie sicher, dass die Flexi-Rahmenstütze beim Transport angebracht ist.

Entsorgung

Die Maske enthält keine Gefahrstoffe und kann mit dem normalen Haushaltsabfall entsorgt werden.
