BEDIENUNGSANLEITUNG BNTS 150/200 Bavaria by Einhell

Art.-Nr.: 44.172.10 I.-Nr.: 01010

BNTS

150/200

D

1

SCHWELL +300-600 SCHWELL 120-150 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

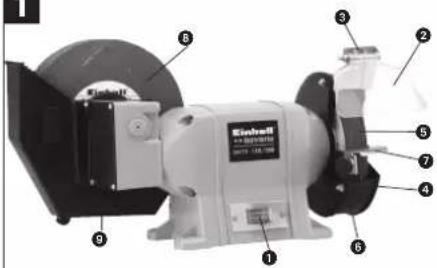

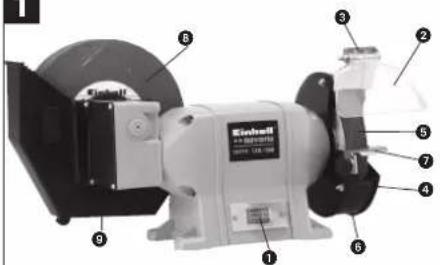

Detailbeschreibung

1 Ein-Aus-Schalter
2 Schutzglas
3 Halterung Schutzglas
4 Schutzhaube
5 Trockenschleifscheibe
6 Befestigungsschraube
Werkstückauflage
7 Werkstückauflage
8. Naßschleifscheibe
9 Wasserbehälter

2

Montieren Sie, wie in der Abbildung gezeigt die Schutzgläaser an den beiden Schutzhauben

Technische Daten:

230 V ~50 Hz
P1 250 W LWA: 75 dB(A)
2950 min ^-1	131 min ^-1
∅ 150 x 20 x 12,7 mm ∅ 200 x	40 x 20 mm
23,15 m/s 1,03 m/s

31 min ^-1
2950 min ^-1
23,15 m/s 1,03 m/s

2

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ● Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
  ● Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.

- Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

● Verwenden Sie nur Orginal-Ersatzteile.

● Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.

- Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkezuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.

- Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.

- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.

● Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten.

● Halten Sie Ihren Arbeitsbereich in Ordnung.

- Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist

- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine welte Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.

- Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers

• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz.
• Überprüfen Sie, daß die auf der Scheibe angegebene Drehzahl gleich oder größer als die Bemessungsdrehzahl des Schleifers ist.
• Vergewissern Sie sich, daß die Maße der Scheibe zum Schleifer passen.
• Schleifscheiben müssen insorgam nach den Anweisungen des Herstellers aufbewahrt und gehandhabt werden.
• Kontrollieren Sie die Scheibe vor Ihrer Verwendung; keine abgebrochenen, gesprungenen oder anderweitig beschädigte Erzeugnisse verwenden.
• Vergewissem Sie sich, daß Schleifwerkzeuge nach den Anweisungen des Herstellers angebracht sind.
• Sorgen Sie dafür, daß Zwischenlagen verwendet werden, wenn sie mit dem Schleifmittel zur Verfügung gestellt undgefordert werden.
• Sorgen Sie dafür, daß das Schleifmittelvor Gebrauch richtig angebracht und befestigt wird. Lassen Sie das Werkzeug im Leerlauf 5 Minuten in einer sicheren Lage laufen. Sofort anhalten, wenn beträchtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine, um die Ursache zu ermitteln.
  ● Das Elektrowerkzeug niemals ohne die mitgelieferte Schutzhaube betreiben
• Verwenden Sie keine getrennte Reduzierbuchse oder Adapter, um Schleifscheiben mit großem Loch passend zu machen.
• Sorgen Sie dafür, daß beim Gebrauch entstehende Funken keine Gefahr hervorrufen, z. B. Personen treffen oder entflammbare Substanzen entzünden.
• Verwenden Sie immer Schutzbrille und Gehörschutz; benutzen Sie auch andere Personenschutzausrüstungen wie Handschuhe, Schürze und Helm, wenn notwendig.
  ● Das Werkstück wird beim Schleifen heiß.

Achtung! Verbrennungsgefahr!

Lassen Sie das Werkstück abkühlen. Das Material kann während des Schleifens ausglühen, kühlen Sie das Werkstück bei längerer Bearbeitung zwischendurch ab.

● Verwenden Sie keine Kühlmittel oder ähnlich.

D

DerNaß-Trockenschleifer ist ein Kombigerät für Grob- und Feinschliff vom Metallen, Kunstoffen und anderen Materialien unter Verwendung der entsprechenden Schleifscheiben.

Besondere Sicherheitshinweise

1. Vor Inbetriebnahme der Schleifmaschine sind die Schleifkörper einer Klangprobe zu unterziehen (einwandfreie Schleifkörper haben beim leichten Anschlagen – Plastikhammer – einen klaren Klang). Dies trifft ebenfalls zu, wenn neue Schleifkörper aufgespannt werden (Transportschäden).
   Die Maschine ist unbedingt einem Probelauf ohne Belastung von mindestens 5 Minuten zu unterziehen. Dabei ist der Gefahrenbereich zu verlassen.
2. Es dürfen nur Schleifkörper verwendet werden, die Angaben tragen über Hersteller, Art der Bindung, Abmessung und zulässige Umdrehungszahl.
3. Schleifkörper sind an trockenen Orten bei möglichsts gleichbleibenden Temperaturen aufzubewahren.
4. Zum Aufspannen der Schleifkörper dürfen nur die mitgelieferten Spannflanschen verwendet werden.
5. Zum Aufspannen der Schleifkörper dürfen nur gleichgroße und gleichgeformte Spannflansche verwendet werden. Die Zwischenlagen zwischen Spannflansch und Schleifkörper müssen aus elastischen Stoffen z.B. Gummi weicher Pappe usw., bestehen.
6. Die Aufnahmebohrung von Schleifkörpern darf nicht nachträglich aufgebohrt werden.
7. Die Werkstückauflagen und die oberen nachstellbaren Schutzabdeckungen sind stets so dicht wie möglich an den Schleifkörper heranzustellen (Abstand max. 3 mm).
8. Schleifkörper dürfen nicht ohne Schutz- einrichtung betrieben werden. Dabei dürfen folgende Abstände nicht überschritten werden:
9. Werkstückauflage/Schleifscheibe: max. 3 mm
10. Schutzabdeckung/Schleifscheibe: max. 5 mm
11. Vor dem Gebrauch des Doppelschleifers müssen Schutzhalter, Werkstückauflage und Sichtschutz angebracht werden.
12. Bei Schleifscheibenwechsel ist vorher der Netzstecker zu ziehen.
13. Die max. Umfangsgeschwindigkeit der Trockenschleifscheibe beträgt:

BNTS 150 = 23,15 m/s

Berechnung:

Umfangsgeschwindigkeit

m/s = d × 3,14 × n

60 x 1000

d = Durchmesser der Schleifscheibe in mm

n = Motordrehzahl pro Minute

Beispiel:

m/s =150 × 3,14 × 2950

60 x 1000

= 23,15 m/s

1. Die max. Umfangsgeschwindigkeit der

Naßschleifscheibe beträgt:

BNTS 150 = 1,03 m/s

Berechnung:

Umfangsgeschwindigkeit

m/s = d x 3,14 x n

60 x 1000

d = Durchmesser der Schleifscheibe in mm

n = Motordrehzahl pro Minute

Beispiel:

m/s =150 × 3,14 × 131

60×1000

= 1,03 m/s

1. Max. zulässige Motorgehäusetemperatur:
   80°C

2. Um ein sicheres Schleifen zu gewährleisten, wird das Festschrauben der Maschine empfohlen.

3. Füllen Sie den schwarzen Wasserbehälter der Feinschleifscheibe bis zur Wellenachse mit Wasser.

Hinweise für den Gebrauch

Der Naß-Trockenschleifer ist mit einer Trockenscheibe und einer Naßscheibe ausgestattet. Beachten Sie bitte, daß der Grobschliff grundsätzlich mit der Trockenscheibe durchgeführt wird. Den Feinschliff führen Sie mit der Naßscheibe aus, wobei ein Auflagen des Werkstücks mit leichtern Andruck genügt. Der Naß-Trockenschleifer wurde für die Bearbeitung und das Schärfen von Messern, Scheren, Beiteln und für Werkzeuge mit Schneiden entwickelt.

Montage Schutzglas

Montieren Sie, wie in der Abbildung gezeigt die Schutzgläser an den beiden Schutzhauben.

1

Sindraell Sindraell 100-100-100 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

Layout

Montage beschermend glas

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Leiter Produkt-Management

Product-Management

Archivierung / For archives

BNTS-0713-28-4147145-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner

F GARANTIE

Wir gewähren ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeig, wie Rechnung, Liefersohern oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisar auf mangelhafte Ausführung oder Materialleiher zurückzuführen sind. Die dazu benötigten Ersatzleile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, lernen nicht auf Schäden, die infolge Nichtbeachtung der Monlagesanleitung und nicht normemäßer Installation entstanden. Der Hersteller haftet nicht für indireks Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht ernauen oder verlängerl. Bei Garantieanspruch, Störungen oder Ersalz-leibedarl wenden Sie sich bille an.

ISC GmbH · International Service Center

Info-Tel. [phone] (62 Ct/Min.) · Telefax 0 99 51-26 10 und 52 50

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten
