BEDIENUNGSANLEITUNG BES 125 E Bavaria by Einhell

D Technische Daten
F Caracteristiques techniques
NL Technische gegevens

230 V \~ 50 Hz

180 Watt

1 2 3 4 5 6 7

D

VERWENDUNG

Der BES115 ist zum Schleifen von Holz, Eisen, Kunsstoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifpapiers geeignet.

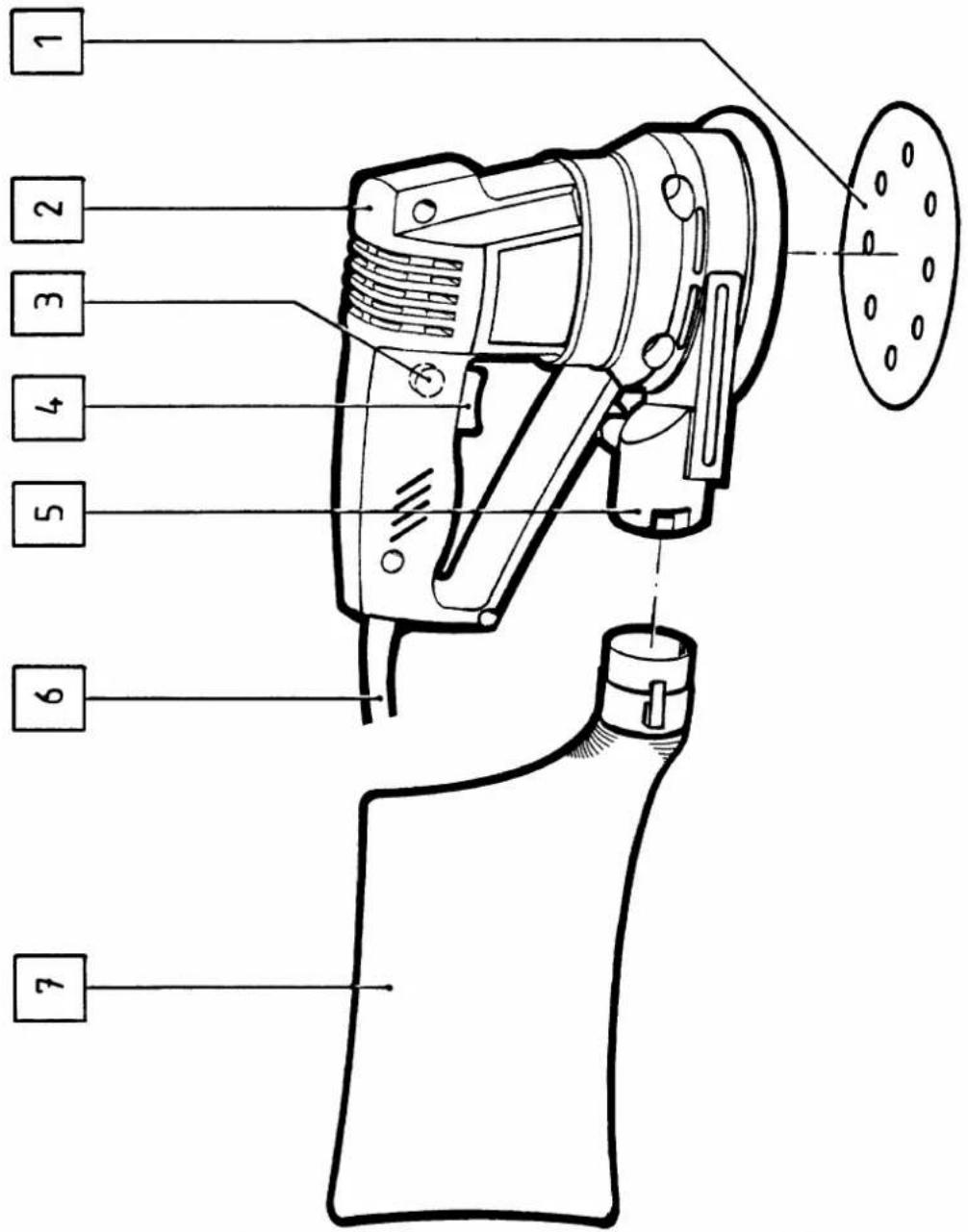

Beschreibung:

1 Schleifpapier
2 Gehäuse
3 Festellknopf
4 Betriebsschalter
5 Staubfangsackanschluß
6 Netzkabel
7 Staubfangsack

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheitshinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit dem Exzenterschleifer auf.

Technische Daten:

Spannung 230 Volt	~ 50 Hz
Leistungsaufnahme: 180 Watt
Schleiffläche: ∅ 110
Schleifpapiergröße: ∅ 115
Schwingungen pro Minute: 10.000
Schutzisoliert
Schalldruckpegel LPA 73 dB(A)
Schalleistungspegel LWA 83 dB(A)
Vibration aw	6 m/s ^2
Gewicht 1,7 Kg

Lieferumfang

BES 115

Staubfangsack

Gebrauchsanweisung

3 x Schleifpapier

Allgemeine Sicherheitshinweise:

• Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u. ä.) an der Maschine, vorher den Netzstecker ziehen!
• Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten, eine Staubmaske sowie eine Schutzbrille!
• Achten Sie darauf, daß das zu bearbeitende Werkstück ausreichend gegen Wegrutschen gesichert ist.
• Halten Sie Ihre Maschine im eigenen Interesse stets sauber und kontrollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen.
• Sollten Sie Beschädigungen feststellen, können Sie anhand der folgenden Explosionszeichnung sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern.
  ● Halten Sie ihren Exzenterschleifer immer sauber.
• Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
  ● Die Schwingungen wurden nach ISO 5349 ermittelt.

Lärmentwicklung:

Der Schallschutzpegel am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Achtung!

Benutzung des Staubfangsackes aus Gesundheitsgründen undbedingt erforderlich!

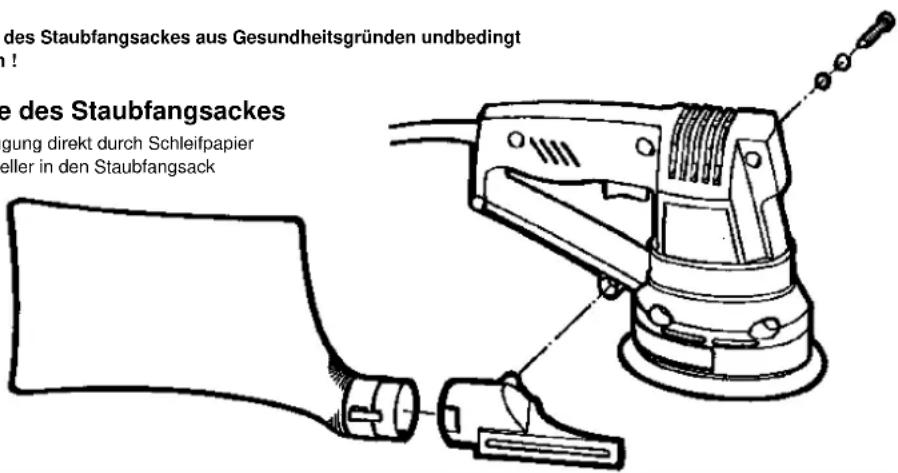

Montage des Staubfangsackes

Staubabsaugung direkt durch Schleifpapier und Schleifteller in den Staubfangsack

des Staubfangsackes aus Gesundheitsgründen undbedingt n! de des Staubfangsackes gung direkt durch Schleifpapier eller in den Staubfangsack

Achtung!

• Bitte achten Sie darauf, daß die Maschine abgeschaltet ist, bevor der Stecker in die Steckdose gesteckt wird.
• Exzenterschleifer ist für Naßschliff nicht geeignet.
• Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. (Drahtquerschnitt mind. 1 mm ^2 )
• Nach Arbeitsende Netzstecker ziehen.
• Netzkabel vor Beschädigung schützen.
• Öl und Säure können das Kabel angreifen.
  • Gerät nicht am Netzkabel tragen.
• Nicht mit dem Netzkabel den Netzstecker ziehen.
  ● Falls Defekt am Gerät, Fachwerkstätte aufsuchen

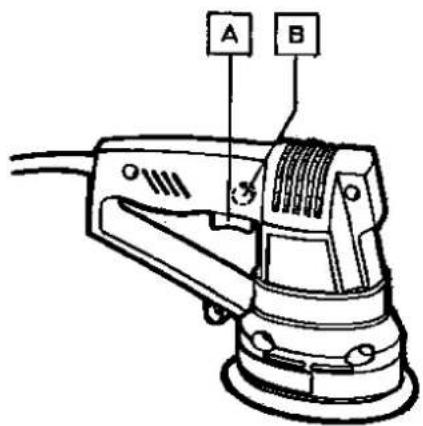

Ein/Ausschalten

Einschalten: Betriebschalter A eindrücken

Dauerbetrieb: mit Feststellknopf B Schalter A sichern

Auschalten: Betriebsschalter A kurz eindrücken

- Maschine kann im Moment- oder Dauerschaltung betrieben werden.

A B

Achtung!

• Tragen Sie Schutzbrille und Staubmaske.
• Luftschlitze auch am Exzenterschleifer immer sauber und offen halten.
• Um den Exzenterschleifer optimal ausnutzen zu können, benutzen Sie immer das Original-Zubehör, welches in jedem Fachhandel erhältlich ist.

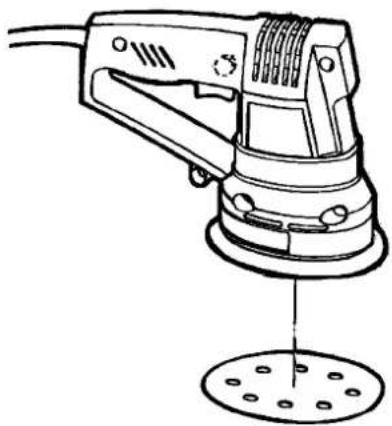

Schleifpapierbefestigung

Problemloser Wechsel mittels Klettverschluß. Achten Sie auf Übereinstimmung der Absauglöcher am Schleifpapier und Schleifteller.

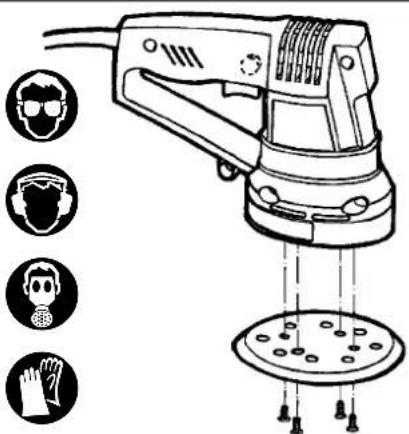

Schleifteller wechseln

Nach Lösen der 4 Schrauben kann der Schleifteller abgenommen und gewechselt werden.

Achtung!

Beschädigte Schleifteller sofort auswechseln, zuvor Netzstecker ziehen.

Arbeiten mit dem Exzenterschleifer

● Schleifteller mit der ganzen Fläche aufsetzen.
- Maschine einschalten und mit mäßigem Druck über das Werkstück kreisende oder Quer- und Längsbewegungen ausführen.
- Zum Grobschliff wird eine grobe, für Feinschliff eine feinere Körnung empfohlen. Durch Schleifversuche kann die günstigste Körnung ermittelt werden.

Achtung!

Tragen Sie Atemschutzmasken und Brille. Schutzhandschuhe werden empfohlen.

Bearbeiten von asbesthaltigem Material ist untersagt.

Technische gegevens:

Netspanning : 230 V \~ 50 Hz

Achivierung /For archives: EX-0172-07-748-E

S	SF	N	SR	I	OK
EC Konformitetser HaringUnderlechn ad fällarar I trmans	EC VndenmualseuusilmoltusAllekrijottanu tllmotlka yntion	EC Konfirmitetser HaringUnderlegnede erklreer på vegne av tim a	EC Διλοση εφετής αντασερίαςΟ υπγράρων δηλώνετεν ονόρατιτής σταιρίας	Dichi arazione di conformità CEI soltosotto dichiara in nome della ditta	EC Overensstem melseer HaringUnderlegnede erklreer på vegne af trmael
ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
nam n, att	nim lissä etta	at	óttg	che la	at
masalinenproduiten	tonerluote	Itasilinproduit	ρχονή / to spośv	macchinaprodotto	masalinenproduit
Excenterslip	Epiak esk ohi omak one	Eks enterslipe	Mηχονή εκτετομένης λελανας	Sm erigliatric e ecc entrica	Excentersliber
märle	merlll	Herte	vāpa	marca	märle
bovaria
typ	tyyppi	Type	tēsoc	tipo	type
BES 115
- serienummer på produkten - motvararEUriklinje för maskiner89.892/EWG med än dringerEUriklinje för lågspanning73.83 EVGEUriklinje för elektromagnetik kompetbillel89.836 med ändringer	- tu ofteen valmis musumero - ves loaEU-koneedretlivs (johon on letty murloksla)89.892/EWGEU-plen jantedretlivs73.83 EVGEU-direktlivs 89836 EWG(johon on letty murloksla)ja joka koskee samlomagneeetlis muukatu vuie (EMI))	- Serienummer på produkten - tillredssiller folgen der remingslinjerEU Maskinnremlingslinje 89/392/EWG med endringerEU Larspennings-remingslinje 73/723 EWGEU Railingslinje for elektromagnetik kompetbillel 89.836 EWG med endringer,	- πρεμός ασρός πάνυστο προσός -αντακρινστα στηςκατασευντηρα γραμή τηςΒρωνακης Κωνονηρος89/89/ECK με ανλαγςκατασευντηρα γραμή γιμηλη τοδασε τηςΒρωνακης Κωνονηρος79/ECKΕΚκατασευντηρα γραμή ηματροναγνηνης οναπικούτησ τηςΒρωνακης Κωνονηρος89/ECK με ανλαγς	- numero di serie sul prodotto -corrispon dealla Direttive CE sullem acch in e 89/392 C EE comoditch ealla Direttive CE sulla bassa tensione e 73/83 CEEella Direttive CE sulacompetbillels eletro-magnetica 89836 CEE conmoditch e	- Serienummer på produkten -optyderEU-maskindretliv89.892/BZF med än dringerEU-low pending direktliv73.83/EQFEU-direktivved.elektromagnetika staj (EMC)89.836/BZF med än dringer.
EN 50144-1; EN 50144-2-4; EN 55014; EN 50082-1; EN 60555-2; EN 60555-3
Landau k-ar, den23.04.96	Landau k-ar23.04.96	Landau k-ar, den23.04.96	Landau k-ar, στης23.04.96	Landau k-ar,1"23.04.96	Landau k-ar, den23.04.96
PiloumProdukt1-Managem en 1	PiloumProdukt1-Managem en 1	PiloumProdukt1-anagem en 1	PiloumProdukt1-Managem en 1	PiloumProdukt1-Managem en 1	PiloumProdukt1-Managem en 1

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die

anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantizeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Liefarschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantizeit beseitigen wir alle Funktionstehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialleihier zurückzuführen sind. Die dazu benötigten Ersatzteile und die anteilende Arbeitszeit werden nicht berechnet.

Ausse N°ß: Die Garantiezeit bezielt sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, dieinfolge Nichtbechtung der Monts gearleitung und nicht nomgenäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögenschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf venden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon[phone]

D ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone], Fax [phone] u. 5250

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
