Vor dem Gebrauch Ihres neuen Modells lesen Sie bitte dieses Handbuch sorgfältig durch!

Inhalt

Vorwort....2

Lieferumfang 3

Sicherheitsanweisungen....4

a. Einlegen der Batterien/Fahrakkus 5

b. Einlegen der Senderbatterie 5

c. Sender....6

d. Binding....6

e. Start....7

f. Gastrimmung 8

g. Lenkungstrimmung 8

h. Jetzt soll die Fahrt mit Deinem CARSON Modell- Gabelstapler losgehen!!! 9

i. Vorsichtsmaßnahmen beim Betrieb des RC-Modells 9

j. Fehlersuche....11

Ersatzteile....52

Zubehör 53

Lieferumfang

Sicherheitsanweisungen

Sicherheitsanweisung und bestimmungsgemäße Verwendung

Ein RC-Fahrzeug ist ausschließlich für Hobbyzwecke ausgelegt und darf nur auf dafür vorgesehenen Bahnen und Plätzen gefahren werden.

Mit einem RC-Modell dürfen keine Personen oder Tiere transportiert werden.

Um Bedienungsfehler zu vermeiden, muss vor der Benutzung unbedingt die Gebrauchsanweisung gelesen werden!

RC-Modelle dürfen nur mit einer Karosserie, die ordnungsgemäß angebracht ist, betrieben werden.

Um zu vermeiden, dass das Modell mit Störungen im Steuerungssystem und dadurch unkontrolliert fährt, sind die Batterien des Senders und des Modells auf einwandfreien Zustand hin zu überprüfen.

Die korrekte Montage des Modells muss stets vor und nach jeder Fahrt überprüft werden, gegebenenfalls Schrauben und Muttern nachziehen.

Dieses Modell ist kein Spielzeug!

- Funkferngesteuerte Modelle sind kein Spielzeug, Ihre Bedienung muss schrittweise erlernt werden.

- Kinder unter 14 Jahren sollten das Modell nur unter Aufsicht von Erwachsenen in Betrieb nehmen.

Das Fahren von ferngesteuerten Modellen ist ein faszinierendes Hobby, das jedoch mit der nötigen Vorsicht und Rücksichtnahme betrieben werden muss. Ein ferngesteuertes Modell, das ein beachtliches Gewicht aufweist und eine sehr hohe Ge schwindig keit erreicht, kann in einem unkontrollierten Fahr zu stand er heb liche Beschädigungen und Verletzungen verursachen, für die Sie als Betreiber haftbar sind.

Nur ein einwandfrei zu sam men gebautes Modell wird erwartungsgemäß funktionieren und reagieren.

Improvisieren Sie niemals mit untauglichen Hilfs mitteln, sondern verwenden Sie im Bedarfsfall nur Originalersatzteile. Auch bei einem vormontierten Modell soll ten Sie alle Verbindungen auf exakten und festen Sitz kontrollieren.

Fahren Sie niemals, ohne sich von den folgenden Punkten überzeugt zu haben:

- Empfängerakku und Senderakku müssen vollständig geladen sein.

- Überprüfen Sie vor dem Start die Funkreichweite.

- Überprüfen Sie das ordnungsgemäße Ansprechen der Servos auf die Steuersignale.

- Alle Funktionsteile des Fahrzeugs sind in einwandfreiem Zustand und überprüft.

- Sämtliche Schrauben sind auf festen Sitz überprüft.

- Schalten Sie immer zuerst den Sender ein, um zu vermeiden, dass der Empfänger unkontrolliert auf ein fremdes Funksignal reagiert.

- Schalten Sie nach Beendigung des Fahrbetriebes zuerst den Empfänger, dann den Sender aus.

- Fahren Sie auch nicht unter Hochspannungsleitungen oder Funkmasten oder bei Gewitter!

- Atmosphärische Störungen können die Signale Ihres Fernsteuersenders beeinflussen.

• Die Elektrik des Modells ist nicht wasserdicht. Fahren Sie deshalb nicht bei Regen, Schnee, durch Pfützen oder nasses Gras.

- Das ferngesteuerte Modell darf nur auf geeignetem Gelände und nicht auf öffentlichen Vekehrsflächen betrieben werden.

- Nicht in der Nähe von Personen und Tieren fahren!

• Fahren Sie nicht, wenn sie übermüdet oder anderweitig in Ihrer Reaktionsfähigkeit beeinträchtigt sind.
• Halten Sie immer direkten Sichtkontakt zum Modell.
• Fahren Sie das Modell nur mit ordnungsgemäß angebrachter Karosserie.
• Regelmäßige Wartung und Pflege ist für erstklassige Fahr leistung notwendig.
• Das Modell hat Teile, die sich im Betrieb erhitzen, z.B. die Ober seite des Motors, das Metallgetriebe und vieles mehr. Die Berührung dieser Teile während des Betriebs kann zu Verletzungen führen.

Achten Sie auf Ladezustandsanzeige Ihres Senders.

• Mit halbleeren Akkus, Batterien können Sie die Kontrolle über das Modell verlieren.
• Mischen Sie im Sender niemals volle Akkus/Batterien mit halbleeren oder Akkus unterschiedlicher Kapazität.
• Versuchen Sie nie, Trockenbatterien zu laden (nur Akkus sind aufladbar).

Wenn die blaue LED am Sender blinkt, Batterien/Akkus sofort durch neue/frisch geladene ersetzen.

a. Einlegen der Batterien/Fahrakkus

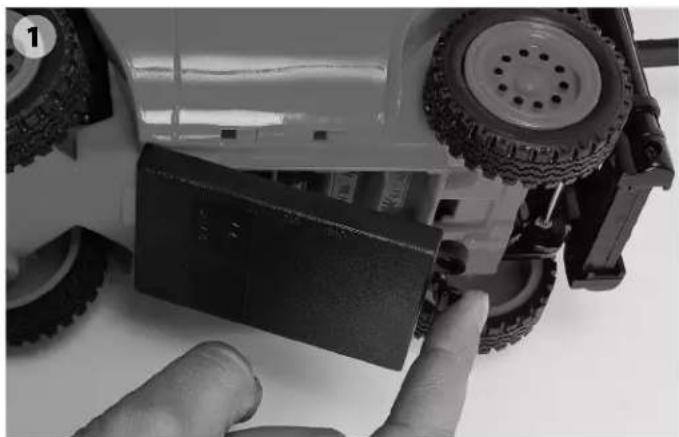

1. Öffnen Sie den Batteriedeckel.
2. Legen Sie vollständig geladene Akkus oder neue Batterien der Größe AA/Mignon ein. Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach anschließend wieder mit dem Deckel. Der Deckel muss richtig einrasten. Überprüfen Sie diesen auf exakten Sitz.

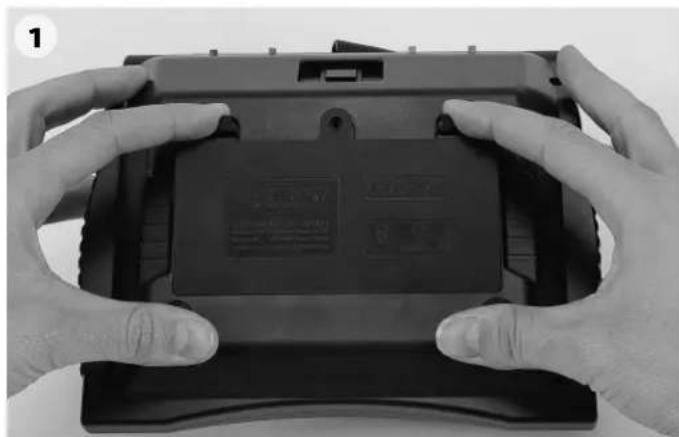

b. Einlegen der Senderbatterie

1. Öffnen Sie den Batteriedeckel an der Rückseite des Senders.
2. Legen Sie 8 Stück vollständig geladene Akkus oder neue Batterien der Größe AA/Mignon ein. Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach anschließend wieder mit dem Deckel. Der Deckel muss richtig einrasten. Überprüfen Sie diesen auf exakten Sitz.

Sender CARSON SLICK 8 O-CHANNEL 24 DINI Licht an/ausHupe Trimmhebel Gas Akku-Kontrollleuchte Trimmhebel Hubgabel An/Aus Schalter Trimmhebel Lenkung Vorwärts Hubmast neigen Hubmast neigen Rückwärts Trimmhebel Hubmast Hubgabel hoch Lenken links Lenken rechts Hubgabel runter

d. Binding

Zuordnung der Senderkennung zum Empfänger (Binding)

Zusätzlich zur Steuerinformation wird im Fernsteuerbetrieb mit jedem Sendeimpuls eine elektronische Kennung übertragen, an Hand welcher der Empfänger erkennt, dass es sich um ein Signal „seines“ Senders handelt. Da viele Millionen von Senderkennungen verfügbar sind, ist es extrem unwahrscheinlich, dass ein fremder Sender Ihren Empfänger beeinflussen kann.

Jedem neuen Empfänger muss allerdings einmalig vor der ersten Inbetriebnahme diese Kennung seitens des Senders mitgeteilt werden. Dazu ist nachfolgendes Verfahren erforderlich, das nach Möglichkeit an einem Ort vorgenommen werden sollte, wo diese Übertragung auf dem Funkwege durch keine anderen elektrischen Signale, vor allem nicht durch andere 2,4 GHz-Sender gestört werden kann.

1. Sender und Modell funktionsfähig aber ausgeschaltet in geringer Entfernung nebeneinander anordnen.
2. Die Setup-Taste am Sender gedrückt halten und den Sender einschalten. Es ertönt ein akustisches Signal. Der Sender sendet nun mit geringer Ausgangsleistung Signale aus und die blaue LED-Anzeige am Sender blinkt langsam.
3. Die Setup-Taste am Modell gedrückt halten, und das Modell einschalten, die rote LED im Empfänger leuchtet vorübergehend auf, kurze Zeit später die Taste loslassen. Der Empfänger registriert in diesem Modus die Kennung des Senders und speichert diese ab. Ab sofort akzeptiert der Empfänger nur noch Steuer-(Funk-)Signale, welche die Information der Senderkennung mitbringen.
4. Beim nächsten Einschalten zeigt die dauernd rot leuchtende LED des Empfängers die Funktionsbereitschaft an.

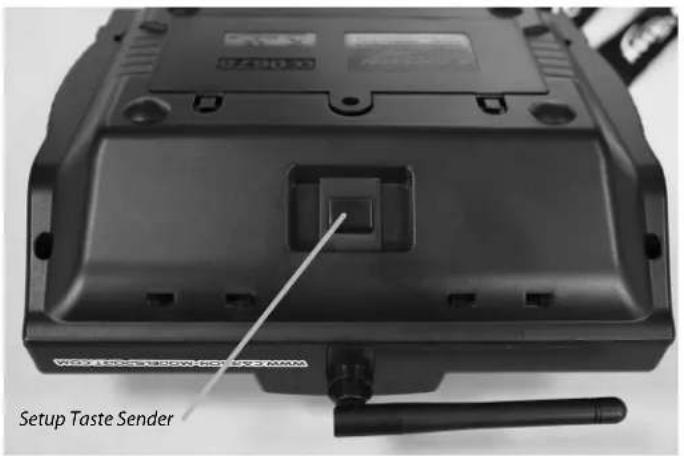

Setup Taste Sender

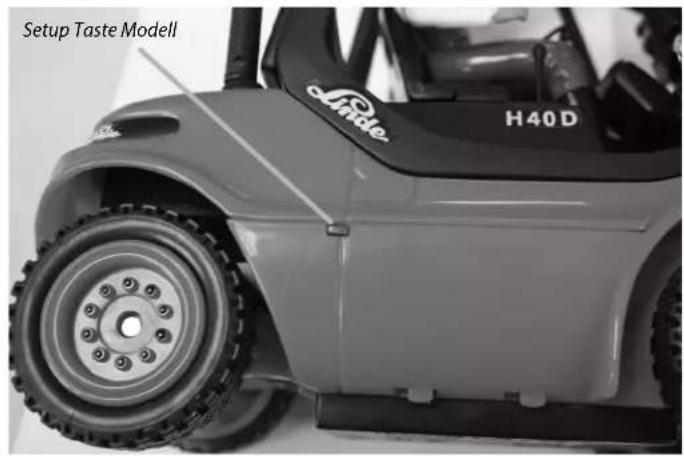

Setup Taste Modell H40D

e. Start

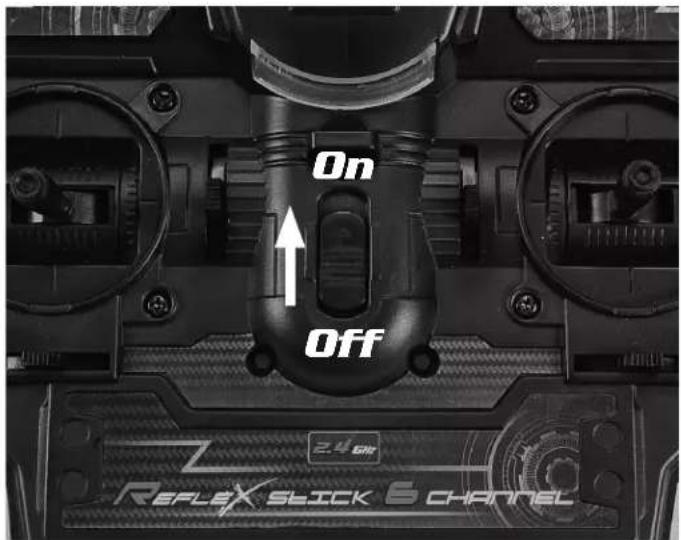

1. Zuerst den Sender einschalten.

On Off 2.4 GB Reflex Slick 6 CHANNEL

2. Als nächstes können Sie das Modell aktivieren.

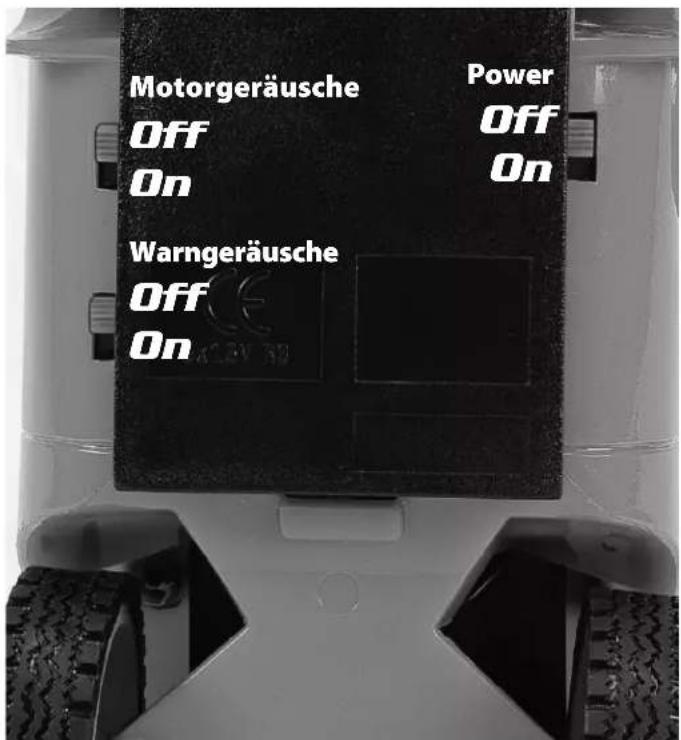

Hierzu den Hauptschalter (Power) auf der Unterseite des Modells auf „ON“ schieben.

Falls die Räder sich schon drehen, muss mit dem Gastrimmhebel entgegen getrimmt werden.

Die Motor- und Warngeräusche können über einen separaten Schalter hinzu geschaltet werden.

Zum Abschalten nach der Fahrt erst das Modell und anschließend den Sender abschalten.

Motorgeräusche Off On Power Off On Warngeräusche Off On

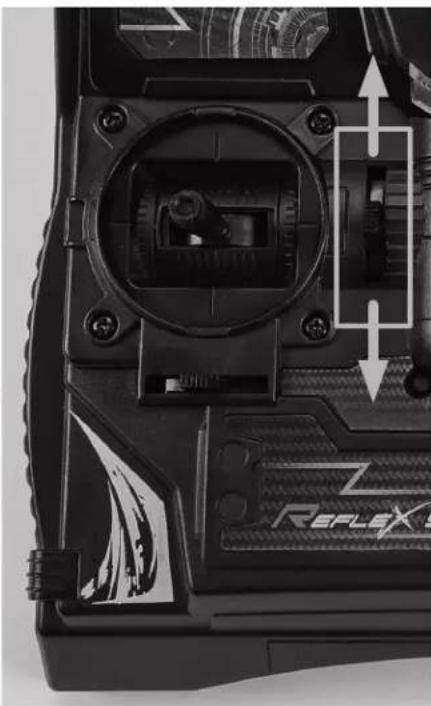

f. Gastrimmung

Falls das Modell von selbst losfährt, obwohl der Gasknüppel auf neutral steht, ist die Gastrimmung nachzustellen.

Wenn das Modell rückwärts fährt

Wenn das Modell vorwärts fährt

g. Lenkungstrimmung

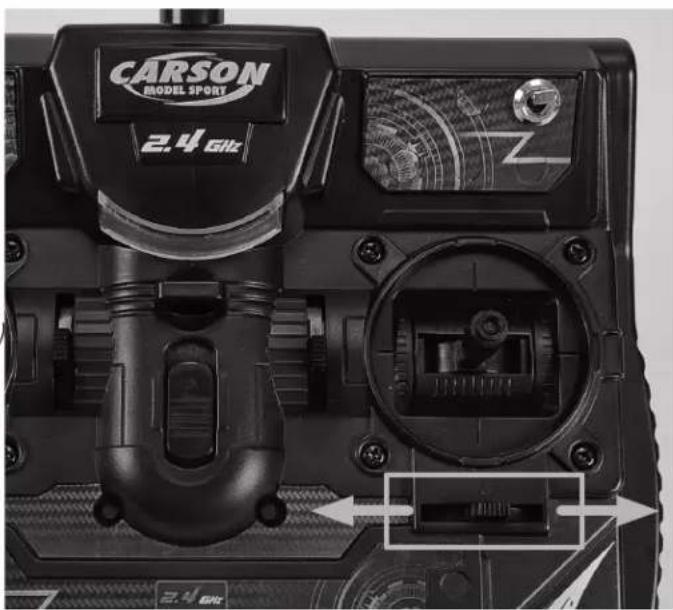

Fährt das RC-Modell nicht geradeaus, ist die Lenkungstrimmung nachzustellen. Lassen Sie das Modell ohne Betätigung des Lenkrades fahren, um die Richtung festzustellen und korrigieren Sie durch Schieben am Lenkungstrimmschieber in die entgegengesetzte Richtung, die der RC-Stapler einschlägt.

CARSON MODEL SPORT 2.4 GHz

Falls das Modell nach rechts zieht.

Falls das Modell nach links zieht.

h. Jetzt soll die Fahrt mit Deinem CARSON Modell-Gabelstapler losgehen!!!

Permanenten Motoreinsatz vermeiden. Den Motor nach der Fahrt etwa 30 Minuten abkühlen lassen.

2 !!! Wagon oder

Fahren Sie mit dem Modell niemals auf öffentlichen Wegen oder Straßen, da dies den Straßenverkehr gefährden könnte.

Zuerst den Sender, dann das RC-Modell einschalten. Achte beim Einschalten deines RC-Modells auf diese Reihenfolge.

i. Vorsichtsmaßnahmen beim Betrieb des RC-Modells • Fahren Sie mit dem Modell n

• Fahren Sie mit dem Modell niemals in belebten Gegenden, in der Nähe von Menschen oder Tieren, um Schäden an Gegenständen oder Personen zu verhindern.
• Fahren Sie mit dem Modell niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behindern und den Motor erhitzen.
• Fahren Sie mit dem Modell niemals in der Nähe von Flüssen, Teichen oder Seen, damit das RC-Modell nicht ins Wasser fällt.

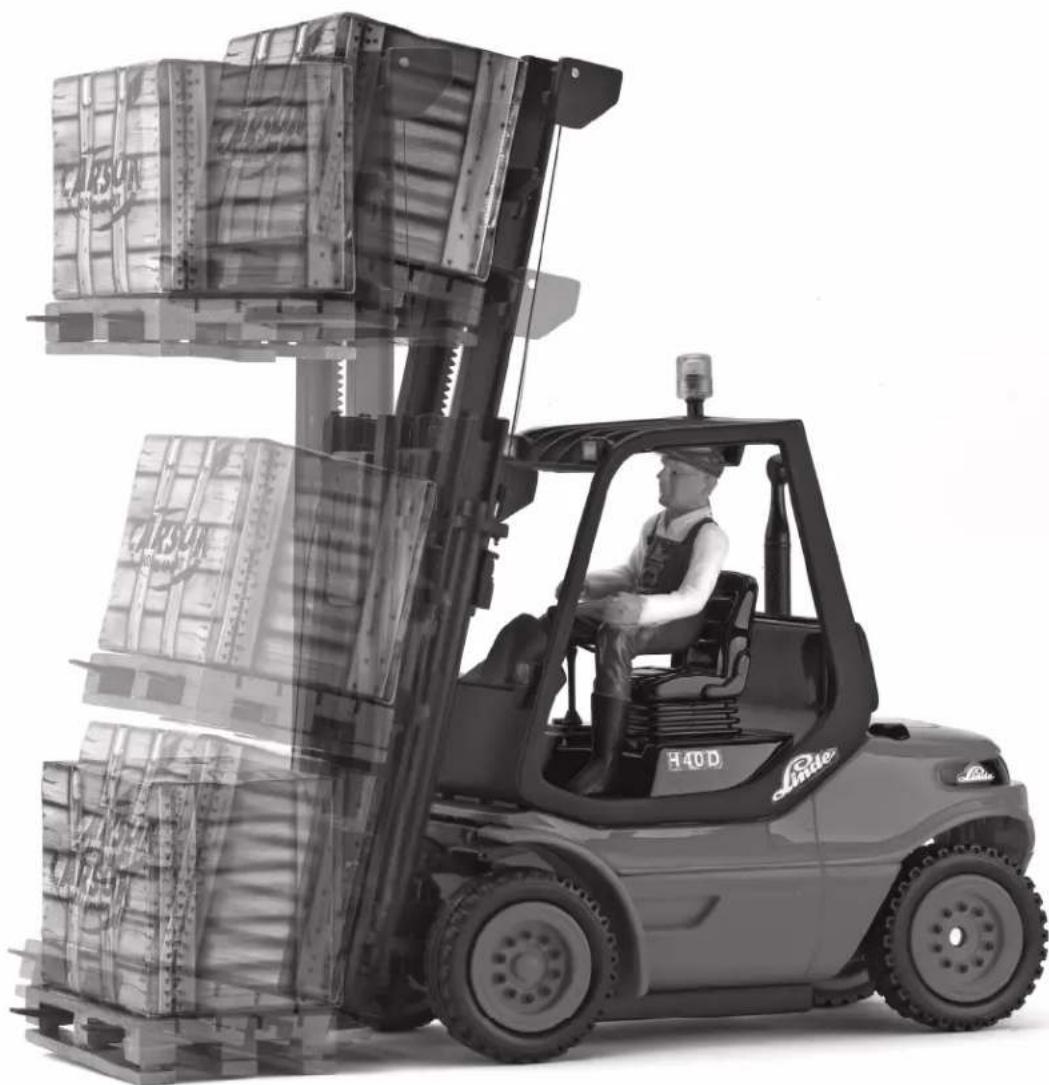

Die Gabel kann mit einem maximalen Gewicht von 200 g belastet werden. Niemals mehr Gewicht aufladen. Dadurch wird die Mechanik und der Antrieb beschädigt.

Gehen Sie in umgekehrter Reihenfolge vor, um das Modell auszuschalten.

1. Schalten Sie das Modell aus.
2. Schalten Sie den Sender aus.
3. Berühren Sie oder blockieren Sie niemals die Räder während der Fahrt.
4. Fahren Sie mit dem RC-Modell niemals im Regen oder über Pfützen, da Wasser Schäden am RC-Modell verursachen kann.
5. Der Motor und die Batterie können beim Betrieb heiß werden. Gehen Sie vorsichtig damit um.
6. Entfernen Sie die Batterien aus dem Modell und aus dem Sender, wenn sie diese nicht verwenden.

Vorsicht beim Umgang mit Batterien/Akkus

Verwenden Sie für das RC-Modell 5x AA-Akkus/Batterien und für den Sender 8x AA-Akkus/Batterien.

• Laden Sie keine Akkus auf, die vom Betrieb noch warm sind, da dies zu Schäden an den Akkus führen kann. Lassen Sie die Akkus abkühlen, bevor Sie sie aufladen.
• Entfernen Sie die Batterie aus dem Sender, wenn sie ihn längere Zeit nicht verwenden, da die Batterie auslaufen und den Sender beschädigen könnte.
• Werfen Sie verbrauchte Batterien niemals ins Feuer, da sie explodieren und schwere Unfälle verursachen können.
• Trocken-Batterien sind nicht wiederaufladbar.
• Wiederaufladbare Akkus müssen vor dem Aufladen aus dem Modell genommen werden.
• Laden nur unter Aufsicht eines Erwachsenen.
• Akkus/Batterien nur mit dem richtigen Pol ein legen.
• Leere Batterien/Akkus immer nach Gebrauch aus dem Modell entfernen.
• Bitte überprüfen Sie regelmäßig die Elektronik, Kabel, Gehäuse und andere Teile auf Schäden.

j. Fehlersuche

Problem Ursache Lösung
Modell fährt nicht Schalter am Sender oder/und Modell steht/stehen auf „aus“		Einschalten
		Schwacher oder gar kein Akku/Batterien im Modell Geladenen Akku/Batterien einlegen
		Der Überhitzungschutz hat das Auto wegen zu starker Erwärmung angehalten
		Schwacher Akku/Batterie im Sender oder Modell Geladenen Akku oder neue Batterie einlegen
Keine Kontrolle

GB

Dear Customer

Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • Germany

CE 0678

Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • ALLEMAGNE

CE 0678

Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • Alemania

CE 0678

Dickie-Tamiya GmbH & Co. KG • Werkstraße 1 • D-90765 Fürth • Germany

CE 0678

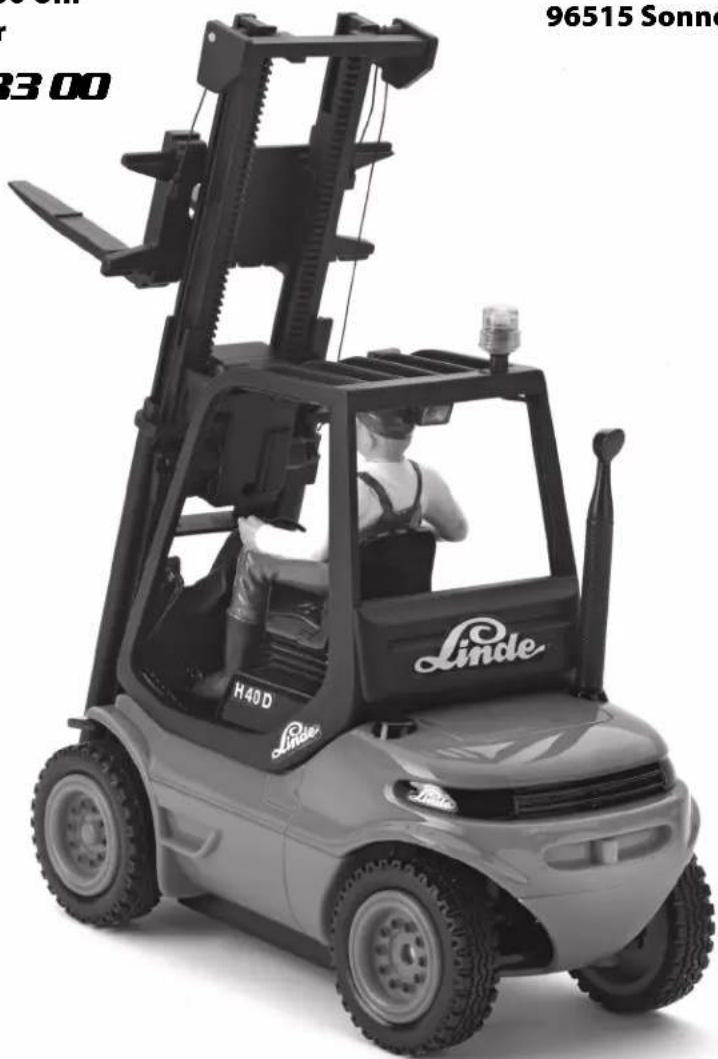

Ersatzteile Spare Parts Pièces détachées Recambios Ricambi

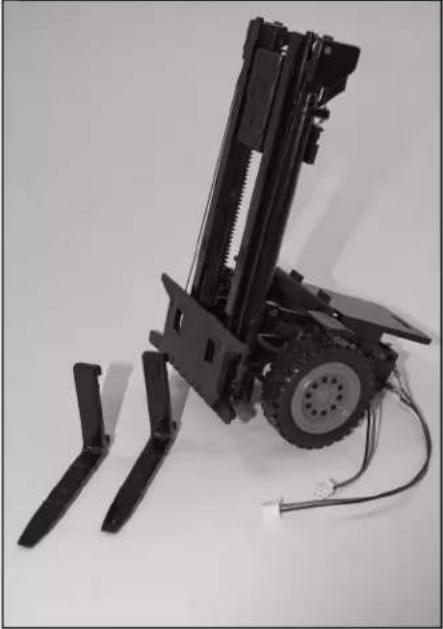

50 090 7127 Vorderachse/Hubmast komplett Front axle/lift pole complete

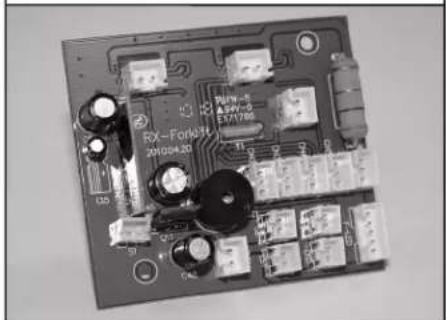

50 090 7129 Hauptplatine Main

board

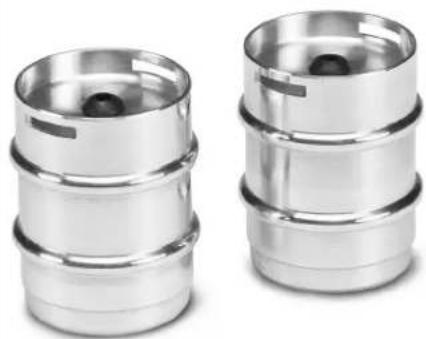

50 090 7098 2x Alu-Bierfass 2x Alu beer barrel
