KDE3-24 - Kessel KOSPEL - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Durchlauferhitzer
Marke	Kospel
Modell	KDE3-24
Stromversorgung	400 V ~ 3 Phasen
Nennleistung	24 kW (einstellbar von 9 bis 27 kW je nach Konfiguration)
Nennstrom	34,6 A
Abmessungen (H x B x T)	440 x 245 x 126 mm
Gewicht	Ca. 4,85 kg
Wasserversorgungsdruck	0,1 – 1,0 MPa
Mindestdurchfluss für Einschaltung	2,5 L/min
Temperaturbereich (Modus Normal)	30 – 60 °C
Temperaturbereich (Modus Dusche)	30 – 55 °C
Hydraulikanschluss	G 1/2" (Rohrabstand)
Mindestquerschnitt des Netzkabels	4 x 2,5 mm²
Maximalquerschnitt des Netzkabels	4 x 16 mm²
Schutzart	FI-Schutzschalter 30 mA empfohlen
Hauptfunktionen	Durchlauferhitzung, LCD-Anzeige, Temperatureinstellung, Voreinstellungen (ECO, SPÜLE, BADEWANNE), Durchflusserkennung, Überhitzungsschutz, Luftherkennung, NA-Sperreingang, BLOK-Relaisausgang
Wartung und Reinigung	Regelmäßige Reinigung des Siebfilters, regelmäßige Entkalkung (Häufigkeit abhängig von der Wasserhärte)
Sicherheit	Sicherheitsschalter, Überspannungsschutz, FI-Schutzschalter erforderlich, automatische Abschaltung bei Fehler (Überhitzung, Luft)
Reparierbarkeit	Autorisierter Kundendienst (KOSPEL Reparatur Hotline: [phone])
Allgemeine Informationen	Nur Innenraumgebrauch, Wandmontage auf ebener Fläche, vor Frost schützen, keine Kunststoffrohre verwenden

Häufig gestellte Fragen - KDE3-24 KOSPEL

Was ist die maximale Leistung des Durchlauferhitzers KDE3-24?

Die Nennleistung beträgt 24 kW, kann jedoch je nach Heizkörpertyp (P-Schalter) zwischen 9 und 27 kW eingestellt werden.

Wie installiere ich das Gerät richtig?

Befestigen Sie den Durchlauferhitzer mit der Schablone an einer ebenen Wand, halten Sie einen Mindestabstand von 100 mm zu Wänden und Decke ein, lassen Sie die Wasserleitungen und die Stromversorgung (400V ~ 3 Phasen) von einem qualifizierten Elektriker anschließen und entlüften Sie die Anlage vor der ersten Inbetriebnahme.

Was bedeuten die angezeigten Fehlercodes?

Die Fehlercodes umfassen: ERR> T ENTREE (Eingangssensor defekt), ERR> T MAX (Maximaltemperatur überschritten), ERR> AIR 1 (Luftherkennung durch Hardware), ERR> AIR 2 (Luftherkennung durch Software). Bei ERR> T MAX oder ERR> AIR stoppt die Heizung und nimmt den Betrieb nach Wegfall der Ursache automatisch wieder auf.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Einstellknopf: nach rechts zum Erhöhen, nach links zum Verringern. Drücken Sie den Knopf, um durch die Voreinstellungen (ECO, SPÜLE, BADEWANNE) zu blättern. Um eine Voreinstellung zu ändern, halten Sie den Knopf etwa 3 Sekunden gedrückt, bis der Wert blinkt, drehen Sie ihn, um die neue Temperatur einzustellen, und drücken Sie dann zur Bestätigung.

Wie reinige ich den Siebfilter?

Schalten Sie die Stromversorgung und die Kaltwasserzufuhr aus. Entfernen Sie das Gehäuse, schrauben Sie den Kaltwassereingang ab, nehmen Sie den Siebfilter heraus, reinigen Sie ihn und bauen Sie alles wieder zusammen. Überprüfen Sie die Dichtheit und entlüften Sie die Anlage.

Wie hoch ist der Stromverbrauch?

Der Nennstrom beträgt 34,6 A bei 24 kW und 400 V Drehstrom. Der Mindestquerschnitt des Kabels beträgt 4x2,5 mm², der Maximalquerschnitt 4x16 mm².

Wie vermeide ich Ausfälle durch Kalk?

Regelmäßige Entkalkung ist unerlässlich. Die Häufigkeit hängt von der Wasserhärte ab. Die Installation eines Magnetisierers am Kaltwassereingang kann Kalk reduzieren. Schäden durch Kalk sind nicht von der Garantie abgedeckt.

Können Kunststoffrohre verwendet werden?

Nein, es ist verboten, Kunststoffrohre zu verwenden, weder am Kaltwassereingang noch am Warmwasserausgang. Verwenden Sie Stahl- oder Kupferanschlüsse.

Was tun, wenn der Sicherheitsschalter auslöst?

Setzen Sie ihn nicht selbst zurück. Rufen Sie den Kundendienst an. Eine Wiederinbetriebnahme ohne Diagnose kann zu einem schweren Schaden führen.

Wie konfiguriere ich die Leistung des Geräts?

Stellen Sie vor der ersten Inbetriebnahme die Schalter P und F auf der Leiterplatte ein. Der Schalter P definiert die Nennleistung (Positionen 1-2) und den Heizkörpertyp (3-4). Der Schalter F darf nicht geändert werden, außer Position 4 zum Sperren der Einstellungen. Nach dem Einschalten zeigt das Display die konfigurierte Leistung an.

BEDIENUNGSANLEITUNG KDE3-24 KOSPEL

Elektrischer Durchlauferhitzer Electric Instantaneous Water Heater Chauffe-Eau Électrique Instantané

'hnun T'n o'n oann

DE EN FR IL

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät halten. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1. Die Bedienungsanleitung erhögt eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes.
2. Das Gerät ist für eine Wandmontage vorgesehen.
3. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten, Sanitärräumen, Laboratorien, Werkstätten u.s.w. bestimmt.
4. Das Gerätarf nur benutzterwenden, wenn es fachmännisch installiert wurde und sich in einwandfreiem Zustand befindet.
5. Die maximale Einlauftemperatur für KDE5 darf nichthigher als 60^ sein.
6. Das Gerät KDE5 sollte so installiert werden, dass das Wassertemperatureinstellen im Duschmodus während des normalen Gebrauchs Vorrang vor allen anderen Benutzern hat, die Wassertemperatur an anderen Wasserentnehmestellen einstellen.
7. Der elektrische Anschluss und die Prüfung der Trennvorrichtung darf nur von einem Fachelektriker durchgeführt werden.
8. Der Durchlauferhitzer muss unbedingt an die Schutzerdung angeschlossen werden, deren Qualität (Stigkeit und Beständigkeit des Schutzleiters) in regelmäßigen Zeitabständen von einem qualifizierten Elektriker geprüft werden muss. Es wird empfohlen, dass der Durchlauferhitzer in eine geerdete Stahl- oder Kupferanlage eingebaut wird.
9. Das Gerät soll an eine fest verlegte geerdete Leitung angeschlossen werden.
10. Gemäß allgemeinen Vorschriften, muss die elektrische Anlage mit einem hochempfindlichen (maximaler Bemessungsfehlerstrom 30 mA) FI-Schalter (Fehlerstromschutzschalter) ausgerüstet werden, wobei im Stromkreis des Durchlauferhitzers ein separator (unabhängig vom Rest der Anlage) 4-poliger FI-Schalter mit dem Bemessungsfehlerstrom 10 oder 30mA empfohlen wird.

11. Das Gerätarf nicht in explosionsgeführdeten montiert werden.

12. Das Aufbewahren und Nutzen des Durchlauferhitzers im einem Raum bei der Temperatur unter 0^ kann zu einer Beschädigung des Geräts führen (im Heizelement befindet sich Wasser) und zum Erlöschen der Gewährleistung.

13. Es muss darauf geachtet werden, dass das Gerät ohne Wasserzulauf nicht weiterarbeitet.
14. Ist das Gerät an die Stromleitung angeschlossen, damit das Gehäuse nicht geöffnet werden.
15. Fehlt ein Wasserfilter am Wasserzulaufrohr, kann das zu Beschädigungen am Gerät führen.
16. Die Verkalung an Bestandteilen des Durchlauferhitzers kann zum Verringern vom Durchfluss oder eventuell zur Beschädigung des Geräts führen. Die Beschädigungen aus diesen Gründen unterliegen der Garantie nicht. Sowohl der Durchlauferhitzer als auch die Armatur sollen regelmäßig entkalkt werden, wobei die Häufigkeit der Entkalkungen von der Härte des Wassers abhängig ist. Die Ablagerung vom Kalk und Stein kann man teilweise durch Anwenden von Antikalkmagneten am Einlauf vom Kaltwasser begrenzen.
17. Es ist zu beachten, dass das Wasser bei der Temperatur über 40^ ein Gefühl der Hitze hervorruft (insbesondere bei Kindern), und bei der Temperatur über 50^ Verbrennungen ersten Grades (insbesondere bei kleinen Kindern).
18. Gemäß allgemeinen Vorschriften neue (oder modernisierte) elektrische Anlagen müssen mit entsprechenden Überspannungssbausteinen ausgerüstet sein, was von besonderer Wichtigkeit bei Gebäuden mit einer Blitzschutzanlage ist. Ein elektronischer Durchlauferhitzer ist ein gegen Überspannungen hochempfindliches Gerät und deshalb wird dessen Einbau besonders in neuen (oder modernisierten) elektrischen Anlagen empfohlen.
19. Ein Durchlauferhitzer sollte derartig eingebaut sein, dass ein freier Zugang seitens der Servicefachkräfte möglich ist. Das bezieht sich auch aufs Halten von minimalen Abständen 100mm von Wänden und Decken.

1. Mit beigefugter Schablone markieren Sieitte die Montagestelle.
2. Wasseranschluss und Strom bis zu den markierten Punkten verlagen.

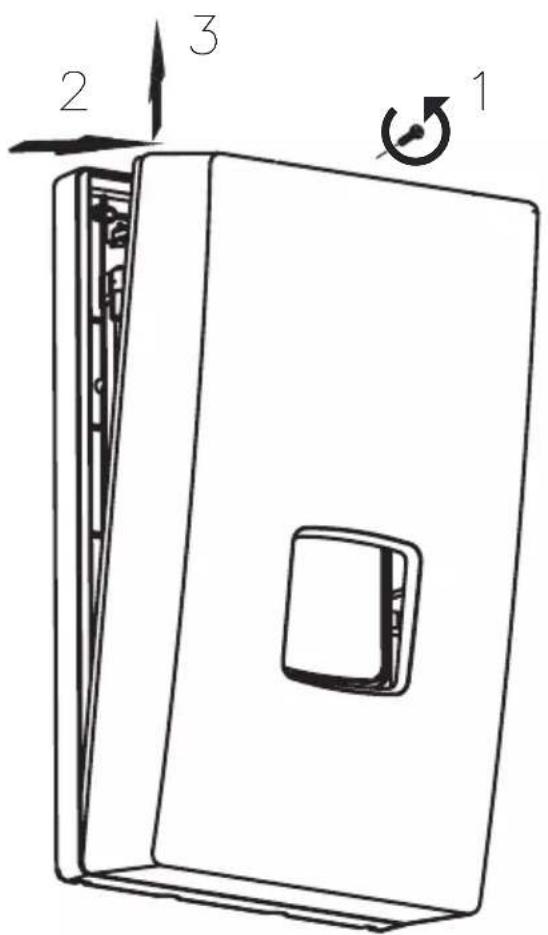

3. Deckel des Durchlauferhitzers abnehmen.
4. Stromkabel durch die früher geöffnete Blende einfahren und den Durchlauferhitzer mit den Montageschrauben befestigen.
5. Den Durchlauferhitzer an die Elektroinstallation anschließen.
6. Blende aus dem Kalt- und Warmwasserrohr des Gerätes entfernen.
7. Den Durchlauferhitzer an die Wasserinstallation anschließen.
8. Kaltwasserzufuhr öffnen, die Dichtheit der Wasseranschlüsse prufen.
9. Das Gerät entlüften (siehe Entlüfung).
10. Prüfen Sie bei der Installation des Durchlauferhitzers, ob der Sicherheitsschalter aktiviert ist (gilt nur bei der Erstinbetriebnahme des Gerätes).
11. Deckel des Durchlauferhitzers anbringen.
12. Es muss darauf geachtet werden, dass durch die Öffnungen in der Rückwand nichts mit den stromführrenden Teilen in Berührung kommt.

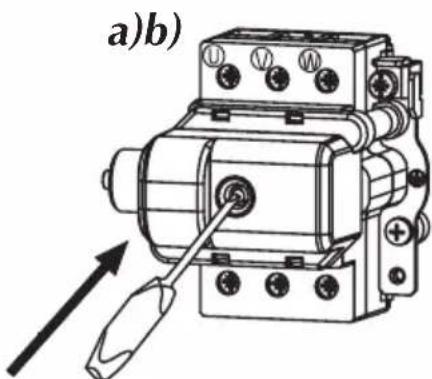

Druckbegrenzer

a) - Druckbegrenzer einschalten

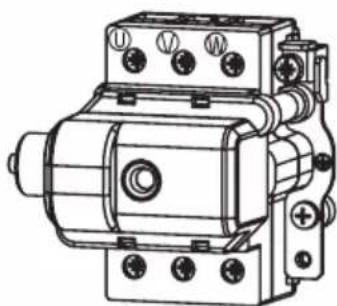

b) - Druckbegrenzer ein-geschaltet (Stift eingedruckt)

ACHTUNG! Wenn der Sicherheitsschalter während des Betriebs des Geräts ausgelost wird, wenden Sie sich�始 an den Service.

Wieder Aktivierung des Schalters um das Gerät weiterzuverwenden, kann zu schweren Schäden führen.

1. Stromversorgung des Geräts abschalten.
2. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei austritt (15 bis 30 Sekunden).
3. Energieversorgung einschalten.

Einstellungen

Heizaggregat 15 kW

9 kW

11 kW

12 kW

15 kW

Heizaggregat 24 kW

17 kW

18 kW

21 kW

24 kW

Heizaggregat 27 kW

27 kW

das Weiß Feld deutet auf die Position des DIP-Schalters hin

Achtung! Die Leistungseinstellung soll vor der ersten Inbetriebnahme, bei nicht angeschlossener Stromversorgung, durchgeführt werden. Dies erfolgt durch die entsprechende Einstellung zwei DIP-Schalter (4-fach), die sich auf der Platine befinden, durchgeführt. Als P ist (die Leistungseinstellung) bezeichnet, als F sind andere Einstellungen bezeichnet. Die Aktualisierung der Einstellung des Schalters ist nach der Einstellung der Stromversorgung möglich. Nach der Einschaltung der KDE5 werden die Paneelsoftwareversion (PW...), die Softwareversion (MSP...) und die eingestellte Nennleistung auf dem Bildschirm angezeigt.

DIP-Schalter-Einstellungen P:

1, 2 - Nennleistung des Durchlauferhitzers
3,4 - Art der Heizpatrone

DIP-Schalter-Einstellungen F:

• 1,2,3-Nicht verstellen! - Werkseinstellung einhalten,
• 4-ON-die Einstellmöglichkeiten im Durchlauferhitzer sind deaktiviert. In thisem Fall wird im Display der KDE5 die festgelegte Temperatur (die vor dem Ausschalten des Durchlauferhitzers eingestellt wurde), Heizmodus und andere Meldungen, die während des Betriebs auftreten konnen, angezeigt.

Auf dem Typenschild des Gerätes befindet sich die Werkseinstellung der Geräteleistung. Wenn Sie die Nennleistung geändert haben, streichen Sieitte die Werkseinstellung und Kreuzen Sie die gewährte Leistung auf dem Typenschild an.

Umstellung des Betriebsmodus wird ausschließlich von einem autorisierten Servicepartner vorgenommen. Werkseinstellung NORMAL (30 - 60°C).

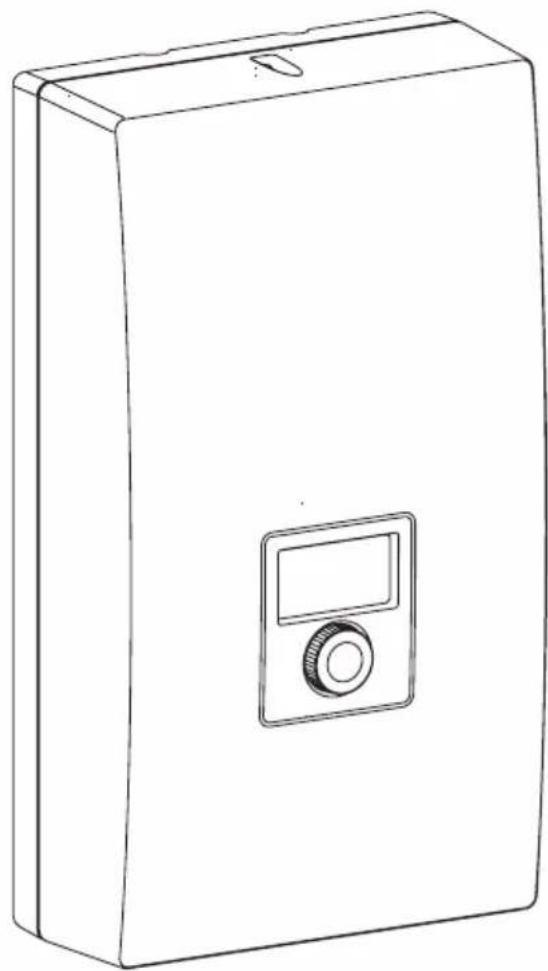

Der KDE5 ist ein elektronisches Gerät. Der Wasserdurchfluss über 2,5 l/min bewirkt automatisch die Einstellung der Heizung. Die Steuerschaltung wählt abhängig von Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die entsprechende Heizleistung. Der Heizbetrieb wird durch den Übergang des Displays vom Standby-Modus in den Betriebsmodus signalisiert, im Display erscheint Wenn der Durchlauferhitzer die maximale Leistung erreicht, aber zu Klein für die gegebenen Betriebsbedingungen ist, wird das blinkende Symbol auf

den Display angezeigt. Das Display schaltet vom Stanby-Modus in Betriebsmodus bei jeder Änderung der Einstellungen (z.B. die Taste wird gedrückt oder der Regler gedrecht). Der Standby-Modus schaltet nach dem Heizbetrieb oder nach 50 Sek von der letzten Einstellung automatisch ein.

Die Blockierung des Gerätes mit einem übergeordneten Signal (NA Eingang) wird mit „GESPERRT" im signalisiert. Tritt ein Fehler ein, dann werden das Symbol Fund folgende Meldung im Display angezeigt:

E>T EIN-Einlauf sensor defekt,
- E>T MAX-maximale Temperatur überschritten,
- E>LUFT 1 - Luft im Heizaggregat - (Hardwareerkennung),
E>LUFT 2 - Luft im Heizaggregat - Steuerungsdetektion.

Bei E>T MAX, E>LUFT 1, E>LUFT 2 wird der Heizmodus ausgeschelt. Besteht die Ursache nicht mehr und der erforderliche Durchfluss ist erreicht, schaltet das Gerät in den normalen Betriebsmodus um.

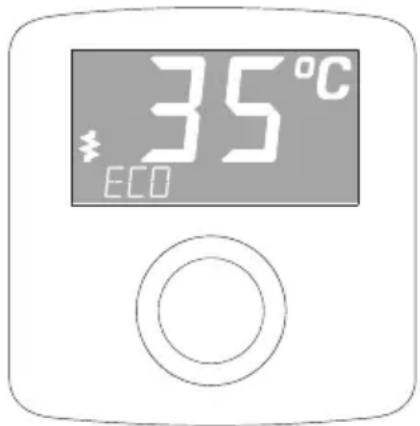

Temperatureinstellung

Die aktuelle Temperatur wird im Display angezeigt. Durch Drehen nach rechts wird die höhere und durch Drehen nach links die niedrigere Temperatur gewählt. Durch Drücken des Drehknopfes wird eine der voreingestelltten Temperaturen gewählt. Es werden folgende gespeicherte Einstellungen gewählt: ECO, Waschbecken, WANNE. Um die voreingestelltten Temperaturen zuändern, beachten Sieitte die unten beschrieben Schritte:

• durch Drucken des Drehknopfes die voreingestelle Temperatur wahlen,
• den gedrückten Drehknopf anhalten bis die Temperaturanzeige blinkt (circa 3s.),
• durch Drehen eine neue Temperatur einstellen,
• durch Drucken des Drehknopfes die Temperatur bestätigen.

Sollte binnen 10 Sek. die eingestellte Temperatur nicht bestätigt werden, schaltet das Gerät in den normalen Modus um, ohne die Temperatur gespeichert zu haben.

Einstellung und Parameteransicht

Mit dem Reglerknopf die gewünschte minimale Temperatur einstellen und den Knopf 5 Sekunden lang halten bis im Display „T SOLL" angezeigt wird.

Durch Drehen des Reglerknopfs wählt man den gewünschten Wert. Ein Teil der Positionen dient ausschließlich zur Ansicht der Einstellungen (z.B. >T EINLAUF oder >LEISTUNG) und der andere Teil ist für die Konfiguration des Betriebs zuständig (z.B. Helligkeit oder Auschwitz der Menüsprache). Um den Wert zu ändern, sollte man den Reglerknopf drücken (Positionsanzeige blinkt), neuen Wert durch Drehen des Reglerknopfs einstellen, die Änderungen durch Drücken des Reglerknopfs bestätigen. Wenn der neue Wert nicht eingestellt ist, wird binnen 10 Sek. zum Menu zurückgekehrt und die letzte eingeführte Änderung wird somit annulliert.

Das Speichern neuer Parameter erfolgt ausschließlich durch Verlassen der Menüfungtion [>ZURUECK].

Umgeschaltete Parameter, wie folgt:

• [>T SOLL] Einstellung der Temperatur (minimale Einstellung-maximale Einstellung) - °C,
• [>T EINLAUF] Wert der Einlauftemperatur - °C,
• [>T AUSLAUF] Wert der Auslauftemperatur [>T AUS] - °C,
• [>DURCHFLUSS] Durchfluss I/min,
• [>LEISTUNG] eingeschaltete Leistung - %,
• [>T Wert h] Betriebzeit des Durchlauferhitzers,
• [>LCD MIN] minimale Helligkeit/ Sleep Modus (0-LCD MAX),
• [>LCD MAX] maximale Helligkeit/Standby-Modus (LCD MIN 25),
• [>DEUTsCH] Auswahl der Menüsprache,

• [>TEMP MAX] Einschränkung der maximalen Temperatur (min. Einstellung-maximale Einstellung),

• man sollte beachten, dass die Einschränkung der maximalen Temperatur in den Einstellungen gespeichert wird,

• jeder Versuch, eine höhere Temperatur als die eingestellte zu wahren, wird durch die Anzeige des Schlossssymbols 1 Sekunde lang signalisiert,

• [TEST]- Funktion nur für autorisierten Service,

• [>P-GRENZE] es wird die eingestellte Leistung des Durchlauferhitzers auf den Schaltern angezeigt,

• durch Drücken des Reglerknopfs kann man die aktuelle Programmversion (PW..., MSP...) prufen,

• die Werkseinstellungen wiederherstellen [WERKSRESET] und den Start der Treiber noch einmal ausführren [NEUSTART],

• die Funktionen [WERKSRESET] und [NEUSTART] werden durch das Drücken und Halten des Reglerknops (5 Sekunden lang) aktiviert,

• [>ZURUECK] das Speichern der Parameter und Verlassen des Menus.

Das automatische Verlassen des Menüs (ohne Speichern der Änderungen) nach 5 Min. seit der letzten Tätigkeit.

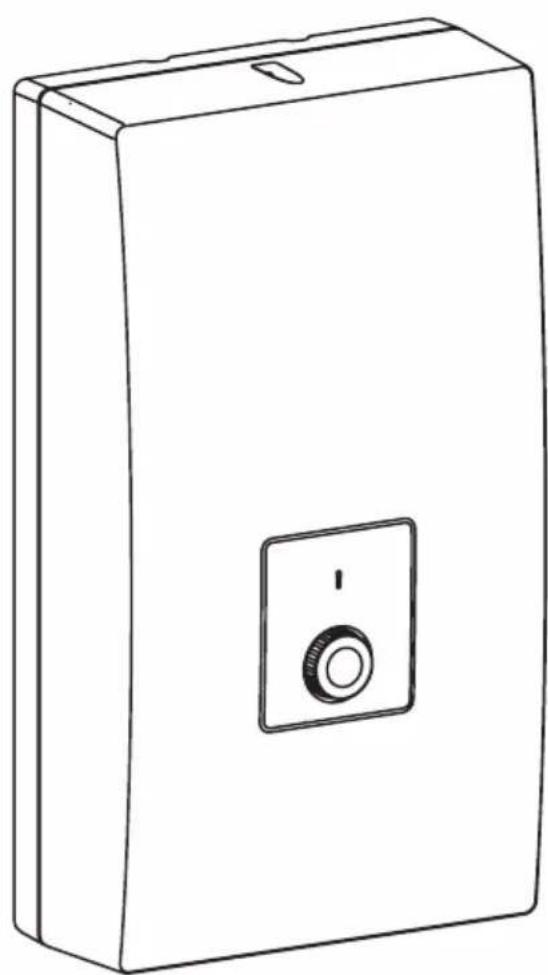

Der KDE3 ist ein elektronisches Gerät. Der Wasserdurchfluss über 2,5 l/min bewirkt automatisch die Einschaltung der Heizung. Die Steuerschaltung wählt abhängig von Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die geeignete Heizleistung für den Durchlauferhitzer.

Am Gehäuse befinden sich zwei Kontrollleuchten:

• grün - Netzanschluss vorhanden

• rot - Heizung eingeschaltet

Andere Einstellungen werden durch eine blinkende grüne LED angezeigt.

Anzahl der Impulse - grüne Anzeige	Beschreibung
1	Die maximale Auslauftemperatur wurde übersritten - das Gerät ist blockiert (Ist der erforderliche Durchfluss erreicht, wird, der Fehlerstatus schaltet)
2	Blockierung durch ein übergeordnetes Gerät
3	Defekt des Einlauftemperatursensors
4	Luftblasen im Heizaggregat (Ist der erfolderliche Durchfluss erreicht, der Fehlerstatus aus).

Reinigung des Wasserfilters

1. Strom- und Kaltwasserzufuhr sperren.
2. Deckel des Durchlauferhitzers abnehmer.

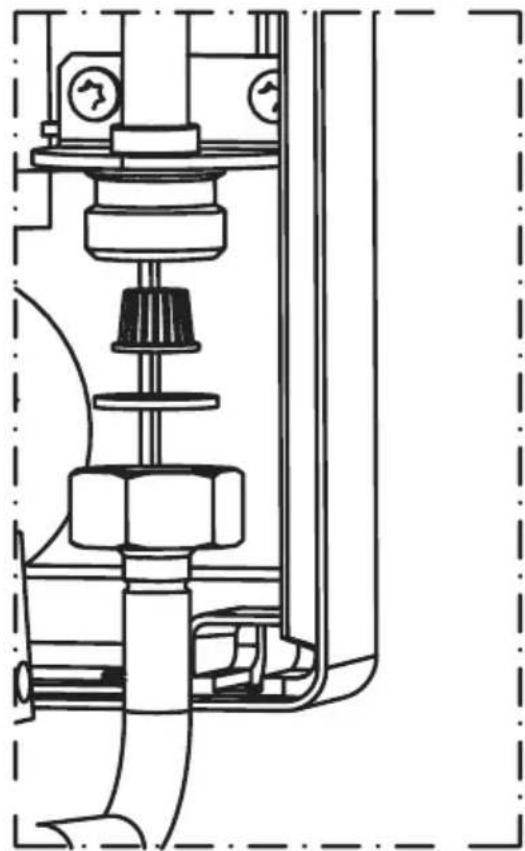

3. Einlaufrohrmutter vom Zwischenstück abdrehen - kaltes Wasser.
4. Siebfilter aus der Mutter herausnehmen.
5. Verschmutzungen aus dem Filter ausspulen.
6. Siebfilter und die Dichtung wieder einsetzen, dann die Überwurfmutter festziehen.
7. Kaltwasserabsperrentil der Zuleitung öffnen, Dichtheit der Verbindungen prufen.
8. Deckel des Durchlauferhitzers anbringen.
9. Wassernetz gemäß Anweisung im Abschnitt „Entlüfung" entlüften.

Zusammenarbeit mit anderen Geräten

Der Durchlauferhitzer ist mit BLOK - Ausgang und NA ausgestattet.

BLOK - Einschaltung des Durchlauferhitzers blockiert das untergeordnete Gerät dessen Schaltung an BLOK (max. 0,1A, 250V) angeschlossen ist.

NA - Eingang das Einschalten des Durchlauferhitzers blockiert. Das Offnen der NA - Kontakte bedeutet eine Blockade des Heizbetriebs. Zusammenarbeit mit einem übergeordnetem Gerät.

Der Anschluss an BLOK und NA soll mit einem Kabelquerschnitt von 2 × 0.5 mm^2 ausgeführrt werden, der auf der rechten Seite des Geräts geführt wird. Die Arbeiten sollen von einer Fachfirma durchgeführrt werden.

Durchlauferhitzer KDE3, KDE5			9/11/12/15 17/18			21/24 27
Bemessungsspannung kW 9 11 12 15 17 18 21 24		27
Spannung 400V 3~
Bemessungsstrom A 3x13,0 3x15,9 3x17,3 3x21,7		3x24	7 3x26,0	3x30,3	3x34,6	3x39,0
Warmwasserleistung (bei Δt =30°C und Wasserdruck 0,45 MPa)		l/min	4,3	5,2	5,8	7,2	8,1	8,7	10,1	11,6
Minimaler Querschnitt der Anschlußleitungen		mm2	4 x 2,5				4 x 6
Maximale Querschnitt der Leitungen		mm2	4 x 16
Maximale zulässige Impedanz		Ω						0,43	0,37	0,30
Mindestfließdruck		MPa	0,1 ÷ 1,0
Einschaltfließdruck		l/min	2,5
Temperaturbereich	Modus NORMAL	°C	30 ÷ 60
	Modus DUSCHE		30 ÷ 55
Abmessungen (H x B x T)		mm	440 x 245 x 126
Gewicht		kg	~4,85
Wasserleitungen			G 1/2" (Abstand der Anschlüsse 100mm)

Minimaler Wunderstand des Wassers bei 15^ fur KDE5 betragt 1100 cm

Das Produkt darf nicht als Restmull behaveit werden. Alle Altgerate mnen einer getrennten Sammlung zugefuhr und bei orltlichen Sammelstellen entsorgt werden. Sachgemae Entsorgung verhindert die negative Einwirkung auf unsere Umwelt. Fur weitere Informationen uber Recycling von thisem Produkt, wenden Sie sichitte an den orltlichen Behörden oder an Ihren Baumarkt.

Technische Unterstützung (kostenlose) 0 800 18 62 155*

*nur aus dem deutschen Festnetz erreichbar
