BEDIENUNGSANLEITUNG Gyspot ALU 66 GYS

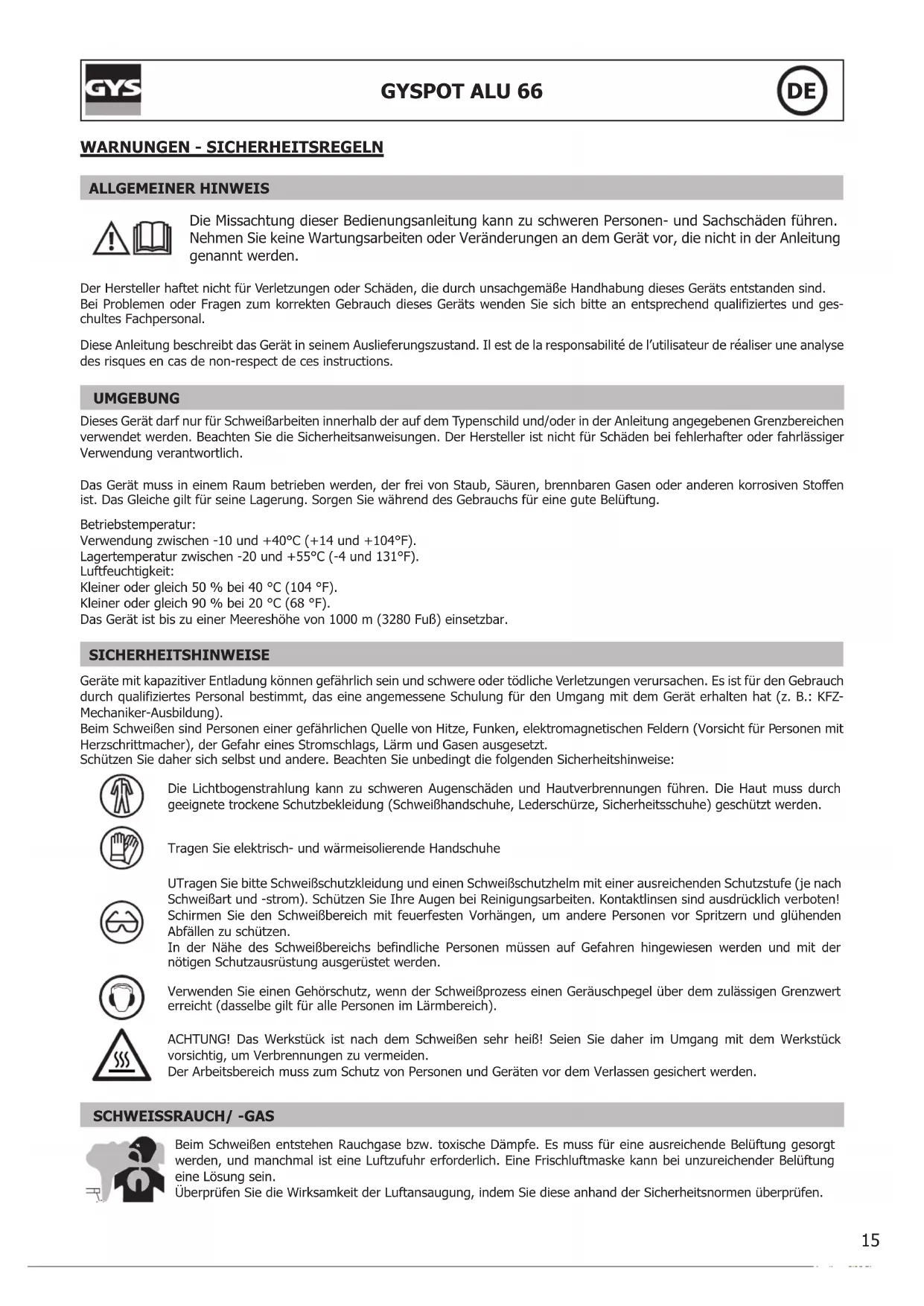

WARNUNGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anleitung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Geräts entstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Geräts wenden Sie sich bitte an entsprechend qualifiziertes und ges- chultes Fachpersonal. Diese Anleitung beschreibt das Gerät in seinem Auslieferungszustand. Il est de la responsabilité de l’utilisateur de réaliser une analyse des risques en cas de non-respect de ces instructions. UMGEBUNG Dieses Gerät darf nur für Schweißarbeiten innerhalb der auf dem Typenschild und/oder in der Anleitung angegebenen Grenzbereichen verwendet werden. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei fehlerhafter oder fahrlässiger Verwendung verantwortlich. Das Gerät muss in einem Raum betrieben werden, der frei von Staub, Säuren, brennbaren Gasen oder anderen korrosiven Stoffen ist. Das Gleiche gilt für seine Lagerung. Sorgen Sie während des Gebrauchs für eine gute Belüftung.Betriebstemperatur:Verwendung zwischen -10 und +40°C (+14 und +104°F).Lagertemperatur zwischen -20 und +55°C (-4 und 131°F).Luftfeuchtigkeit:Kleiner oder gleich 50 % bei 40 °C (104 °F).Kleiner oder gleich 90 % bei 20 °C (68 °F).Das Gerät ist bis zu einer Meereshöhe von 1000 m (3280 Fuß) einsetzbar. SICHERHEITSHINWEISE Geräte mit kapazitiver Entladung können gefährlich sein und schwere oder tödliche Verletzungen verursachen. Es ist für den Gebrauch durch qualifiziertes Personal bestimmt, das eine angemessene Schulung für den Umgang mit dem Gerät erhalten hat (z. B.: KFZ- Mechaniker-Ausbildung). Beim Schweißen sind Personen einer gefährlichen Quelle von Hitze, Funken, elektromagnetischen Feldern (Vorsicht für Personen mit Herzschrittmacher), der Gefahr eines Stromschlags, Lärm und Gasen ausgesetzt.Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise:Die Lichtbogenstrahlung kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.Tragen Sie elektrisch- und wärmeisolierende HandschuheUTragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten!Schirmen Sie den Schweißbereich mit feuerfesten Vorhängen, um andere Personen vor Spritzern und glühenden Abfällen zu schützen.In der Nähe des Schweißbereichs befindliche Personen müssen auf Gefahren hingewiesen werden und mit der nötigen Schutzausrüstung ausgerüstet werden.Verwenden Sie einen Gehörschutz, wenn der Schweißprozess einen Geräuschpegel über dem zulässigen Grenzwert erreicht (dasselbe gilt für alle Personen im Lärmbereich).ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden.Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/ -GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe. Es muss für eine ausreichende Belüftung gesorgt werden, und manchmal ist eine Luftzufuhr erforderlich. Eine Frischluftmaske kann bei unzureichender Belüftung eine Lösung sein.Überprüfen Sie die Wirksamkeit der Luftansaugung, indem Sie diese anhand der Sicherheitsnormen überprüfen.16 GYSPOT ALU 66

Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schweißen von Blei, auch in Form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und andere Metalle entstehen giftige Dämpfe. Entfetten Sie die Werkstücke vor dem Schweißen. Es darf nicht in der Nähe von Fett oder Farbe geschweißt werden.

BRAND- UND EXPLOSIONSGEFAHR

Schützen Sie den Schweißbereich vollständig, brennbare Materialien müssen mindestens 11 Meter entfernt gehalten werden. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie, dass die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken eine potenzielle Quelle für Feuer oder Explosionen darstellen.Brennbare Gegenstände und unter Druck stehende Behälter in ausreichendem Sicherheitsabstand halten. Schweißen Sie keine Behälter mit brennbaren Materialien (auch keine Reste davon) -> Gefahr entflammbarer Gase. Falls sie geöffnet sind, müssen entflammbares oder explosive Material entfernt werden. Schleifarbeiten dürfen nicht auf die Schweißstromquelle oder auf brennbare Materialien gerichtet werden. ELEKTRISCHE SICHERHEIT Das verwendete Versorgungsspannung muss zwingend geerdet sein. Eine elektrische Entladung kann zu schweren direkten oder indirekten Unfällen oder sogar zum Tod führen. Berühren Sie niemals gleichzeitig Teile innerhalb und außerhalb der Stromquelle (Kabel, Elektroden, Tragarmen, Pistole, usw.), da diese mit dem Schweißstromkreis verbunden sind und Stromführen können. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät öffnen, damit sich die Kondensatorspannungen entladen kann. Ausschließlich qualifiziertes und geschultes Fachpersonal darf beschädigte Kabel, Elektroden oder Tragarme austauschen. Dimen- sionieren Sie den Querschnitt der Kabel entsprechend der Anwendung. Verwenden Sie, beim Schweißen immer trockene Kleidung in gutem Zustand, um sich vom Schweißstromkreis zu isolieren. Achten Sie unabhängig der Arbeitsumgebung stets auf isolierendes Schuhwerk.

CEM-KLASSIFIZIERUNG DES GERÄTS

Dieses Gerät der Klasse A ist nicht für die Verwendung in Wohngebieten vorgesehen, in denen der elektrische Strom über das öffentliche Niederspannungsnetz bereitgestellt wird. Aufgrund von leitungsgeführten und abgestrahlten HF-Störungen kann es an diesen Standorten zu potenziellen Schwierigkeiten bei der Gewährleistung der elektromagnetischen Verträglichkeit kommen. EN 61000-3-12 Dieses Gerät ist mit der Norm IEC 61000-3-12 konform. EN 61000-3-11 Dieses Gerät ist mit der Norm IEC 61000-3-11 konform.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch einen Leiter ießende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMV). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen. Elektromagnetische Felder (EMF) können bestimmte medizinische Implantate stören, z. B. Herzschrittmacher. Für Personen, die medizinische Implantate tragen, müssen Schutzmaßnahmen ergriffen werden. Zum Beispiel Zugangseinschränkungen oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten das folgende Verfahren befolgen, um die Exposition zu elektromagnetischen Feldern aus der Schaltung zum Lichtbogenschweißen zu minimieren:

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

• Achten Sie darauf, dass Ihr Oberkörper und Kopf sich so weit wie möglich vom Schweißschaltkreis befinden;

• Achten Sie darauf, dass sich die Schweißkabel nicht um Ihren Körper wickeln;

• Positionieren Sie den Körper nicht zwischen den Schweißkabeln. Die Kabel sollten stets auf einer Seite liegen;

• Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schweißzone;

• nicht in der Nähe der Schweißstromquelle arbeiten, darauf sitzen oder sich dagegen lehnen;

• beim Transportieren der Schweißstromquelle nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Die Auswirkung von elektromagnetischen Feldern während des Schweißens kann weitere gesundheitliche Folgen haben, die bisher nicht bekannt sind.17 GYSPOT ALU 66

EMPFEHLUNGEN ZUR BEURTEILUNG DES SCHWEISSBEREICHS UND DER SCHWEISSINSTALLATION Allgemein Der Anwender ist für den korrekten Einsatz des Generators mit kapazitiver Kontaktentladung gemäß den Herstellerangaben verantwortlich. Wenn elektromagnetische Störungen festgestellt werden, sollte es in der Verantwortung des Benutzers des kapazitiven Entladungsgeräts liegen, die Situation mit technischer Unterstützung des Herstellers zu beheben. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißstroms erforderlich sein.Eine Reduktion der elektromagnetischen Störungen auf ein niedriges Niveau ist auf jeden Fall erforderlich. Prüfung des Schweißplatzes Der Anwender sollte den Arbeitsplatz vor dem Einsatz des Generators mit kapazitiver Kontaktentladung auf mögliche elektromagnetische Probleme der Umgebung prüfen. ur Bewertung potenzieller elektromagnetischer Probleme in der Umgebung sollte der Anwender folgendes berücksichtigen: a) das Vorhandensein von anderen Strom-, Steuer-, Signal- und Telefonkabeln oberhalb, unterhalb und neben des Generators mit kapazitiver Kontaktentladung; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) sicherheitskritische Einrichtungen wie Schutz von Industrieanlagen; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss die Verfügbarkeit störungsfreien Alternativen prüfen. Weitere Schutzmaßnahmen können erforderlich sein; h) durch die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe des Umgebungsbereichs ist von den örtlichen Strukturen und anderen dort stattfindenden Aktivitäten abhängig. Die Umgebung kann sich über die Grenzen des Schweißplatzes hinaus erstrecken. Prüfung der Installation des Schweißgeräts Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Generators mit kapazitiver Kontaktentladung weitere Probleme lösen. Die Emissionsbewertung sollte Vor-Ort-Messungen umfassen, wie in Artikel 10 der CISPR 11 spezifiziert. In-situ-Messungen können dabei helfen, die Wirksamkeit von Schadensbegrenzungsmaßnahmen zu bestätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDER a. Öffentliche Stromversorgung: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herstellers an die öffentliche Versorgung anzuschließen. Falls Interferenzen auftreten, können weitere Maßnahmen erforderlich sein (z.B. Netzfilter). Eine Abschirmung der Versorgungskabel durch ein Metallrohr kann erforderlich sein. Kabeltrommeln sollten vollständig abgerollt werden. Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herstellers an die öffentliche Versorgung anzuschließen. Alle Zugänge, Betriebstüren und Deckel müssen geschlossen und korrekt verriegelt sein, wenn das Gerät in Betrieb ist. Das Schweißgerät und das Zubehör sollten in keiner Weise geändert werden mit Ausnahme der in den Anweisungen des Geräteherstellers erwähnten Änderungen und Einstellungen. Für die Einstellung und Wartung der Lichtbogenzünd- und stabilisierungseinrichtungen müssen die Anweisungen des Geräteherstellers besonders zu beachten. c. Schweißkabel: Schweißkabel sollten so kurz wie möglich und eng zusammen am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes sollten des Schweißplatzes sollten in den Potentialausgleich einbezogen werden. Es besteht trotzdem die Gefahr eines elektrischen Schlages, wenn Elektrode und Metallteile gleichzeitig berührt werden. Der Anwender muss sich von metallischen Bestückungen isolieren. e. Erdung des Werkstücks: Die Erdung des Werkstücks kann in bestimmte Fällen die Störung reduzieren. Die Erdung von Werkstücken, die Verletzungsrisiken für Anwender oder Beschädigung anderer elektrischen Materialen erhöhen können, sollte vermieden werden. Die Erdung kann direkt oder über einen Kondensator erfolgen. Der Kondensator muss gemäß der nationalen Normen gewählt werden. f. Schutz und Trennung: Eine Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung kann die Störungen reduzieren. Die Abschirmung der ganen Schweißzone kann für Spezialanwendungen in Betracht gezogen werden.

TRANSPORT UND TRANSIT DER SCHWEISSSTROMQUELLE

Das Gerät lässt sich mit einem/den Tragegriff(en) auf der Geräteoberseite bequem heben und transportieren. Unterschätzen Sie jedoch nicht dessen Eigengewicht! Der/die Griff(e) sind nicht als Lastaufnahmemittel gedacht. Ziehen Sie niemals an den Kabeln, um die Schweißstromquelle zu bewegen. Führen Sie die Stromquelle nicht über Personen oder Gegenstände.

INSTALLATION DES GERÄTS

• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausstattung der Räumlichkeiten.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Die Versorgungs-, Verlängerungs- und Schweißkabel müssen komplett abgerollt werden, um ein Überhitzen zu verhindern. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind.18 GYSPOT ALU 66

• Benutzer dieses Geräts müssen eine angemessene Schulung in seiner Verwendung erhalten haben, um seine Leistung optimal nutzen und genormte Arbeiten ausführen zu können (z. B.: Karosserie-Ausbildung).

• Vergewissern Sie sich vor jeder Reparatur an einem Fahrzeug, dass der Hersteller das eingesetzte Schweißverfahren genehmigt.

• Wartung und Reparatur des Generators dürfen nur vom Hersteller durchgeführt werden. Alle Arbeiten an diesem Generator, die von einer dritten Person vorgenommen werden, führen zum Erlöschen der Garantiebedingungen. Der Hersteller übernimmt keine Verantwortung für Vorfälle oder Unfälle, die sich nach dieser Arbeit ereignen.

• Trennen Sie das Gerät von der Stromversorgung und warten Sie, bis sich der Ventilator nicht mehr dreht. Im Inneren des Geräts sind die Spannungen und Ströme hoch und gefährlich.

• Alle Schweißwerkzeuge nutzen sich bei ihrer Verwendung ab. Achten Sie darauf, dass diese Werkzeuge sauber bleiben, damit das Gerät sein volles Potenzial entfalten kann.

• Nehmen Sie regelmäßig (mindestens 2- bis 3-mal jährlich) das Gehäuse ab und reinigen Sie das Innere des Geräts mit Pressluft. Lassen Sie die elektrischen Anschlüsse regelmäßig von einem qualifizierten Techniker prüfen.

• Überprüfen Sie regelmäßig den Zustand des Netzkabels und des Kabelbaums des Schweißstromkreises. Bei Beschädigung muss das Gerät durch den Hersteller, seinen Reparaturservice oder eine qualifizierte Person ausgetauscht werden.

• Lüftungsschlitze nicht bedecken. STROMVERSORGUNG

• Dieses Gerät wird mit einem 16-A-Stecker des Typs CEE7/7 geliefert und darf nur in einer einphasigen elektrischen Anlage mit 185 V bis 265 V (50 - 60 Hz) und dreiphasig mit geerdetem Neutralleiter verwendet werden.

• Der im Abschnitt „Elektrische Eigenschaften“ dieses Handbuchs angegebene aufgenommene Dauerstrom (I1p oder ILp) entspricht den maximalen Betriebsbedingungen. Überprüfen Sie, ob ihre Stromversorgung und Schutzein- richtungen (Sicherungen und/oder Fehlerstromschutzschalter) mit den für den Betrieb des Gerätes nötigen Werten übereinstimmen. In Ländern mit abweichenden Netzversorgungswerten kann ein Tausch des Netzsteckers erforder- lich sein, um die maximale Leistung abrufen zu können.

• Der Start erfolgt durch Drücken des I/O-Schalters (Abb. I-

), umgekehrt erfolgt das Ausschalten durch Drücken desselben Schalters (0). Achtung! Unterbrechen Sie niemals die Stromversorgung, wenn die Station geladen ist. Aufladen der Kondensatoren: : das Blinken der Anzeige zeigt an, dass der GYSPOT ALU die Kondensatoren auf den eingestellten Wert auflädt. Bei einem Kondensatorladefehler wird die Meldung „DEF“ angezeigt. Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin besteht, wenden Sie sich bitte an den Kundendienst der Firma GYS. ELEKTRISCHE EIGENSCHAFTEN Bemessungsversorgungsspannung U

1 ~ 185 - 265 V Frequenz 50 - 60 Hz Leerlaufspannung U

Dauerhafter Versorgungsstrom I

0.7A / 4.5 A Maximaler primärer Dauerkurzschlussstrom I 1cc / I Lcc

Maximaler sekundärer Kurzschlussstrom I 2cc 13000 A Sekundärer Dauerstrom I

THERMISCHE EIGENSCHAFTEN Umgebungstemperatur beim Betrieb von +5 °C bis +40 °C Umgebungstemperatur bei Lagerung und Transport von -25 °C bis +55 °C BESCHREIBUNG DES GERÄTS (SIEHE SEITE 2) Dieses Gerät wird zum Entfernen von Dellen in Aluminiumkarosserien durch Anschweißen von M4- und M6-Aluminium- bolzen mittels Kondensatorentladung verwendet. Die Kondensatoren haben eine Kapazität von 66 mF. Ausgang Pistolenkabel (Abb. I-

Ausgang Erdungskabel (Abb. I-

Die Vorderseite des Geräts befindet sich eine Tastatur mit drei Tasten (Abb. II) Sie verfügt über eine LED-Anzeige für thermische Störungen (Abb. II-

Das Gerät ist mit einer Pistole mit einem 3 m langen Kabel ausgestattet. Die drei Stifte der Pistole dienen dem Massekontakt und dem zentralen Halt des anzuschweißenden Bolzens. Bolzentyp M4 und M6: Alu/Magnesium (AlMg3) oder Alu/Silizium (AlSi12) Beim Einschalten des Geräts kann eine Fehlermeldung erscheinen, die darauf hinweist, dass der interne Abzug der Pis- tole gedrückt geblieben ist. Möglicherweise klemmt der Abzug oder ist kurzgeschlossen. Bitte senden Sie das Gerät in jedem Fall an den Hersteller zurück. VERWENDUNG Dieses Gerät wurde entwickelt, um Reparaturarbeiten an Aluminiumkarosserien durchzuführen, die kleine Schäden, Kratzer oder Hageleinschläge aufweisen. Dieses Gerät anschweißt die Bolzen M4 und M6 durch Kondensatorentladung. Diese erfolgt, sobald die Pistolenspitze nach unten gedrückt wird. Die Schweißung erfolgt sehr schnell (2 bis 3 Millisekunden). Das Gerät kann in zwei verschiedene Modi eingestellt werden: - Spannungsmodus: Die Spannung ist von 50 bis 200 V einstellbar. - Leistungsmodus: Die Leistung ist von L, 1-9, H einstellbar: o Der Wechsel von einem Modus in den anderen erfolgt durch Drücken der Modus-Taste (Abb. II-

o Tabelle mit der Zuordnung von Leistung zu Spannung (siehe Fig. III). P L 1 2 3 4 5 6 7 8 9 H V 70 V 75 V 80 V 85 V 90 V 100 V 108 V 118 V 125 V 135 V 150 V Beschreibung eines Schweißvorgangs mit dem Gyspot Alu 66 o Entlacken Sie den Bereich, der bearbeitet werden soll, so dass die 3 Messingstifte den Massekontakt gegen die Karos- serie herstellen können. o Positionieren Sie den Bolzen im Dorn. Stellen Sie bei Bedarf die Einstellschraube für den Bolzenanschlag ein (siehe nachfolgende Abbildungen). o Um eine gute Schweißnaht zu erhalten, sollte der Kopf des Bolzens etwa einen Millimeter über das Endstück hinaus- ragen (

o Die Einstellung dieser Position des Bolzenkopfes erfolgt durch das Hinein- und Herausdrehen der Mutter an der Stell- schraube (

Für eine gute Schweißnaht darf nur die „Spitze“ des Bolzens das Werkstück berühren. Üben Sie leichten Druck auf die Pistole aus, ohne die „Spitze“ des Bolzens zu quetschen, halten Sie die Pistole senkrecht zum Blech. Die Kondensatoren werden automatisch entladen, sobald die Pistolenspitze in den Ring gedrückt wird. In diesem Moment ist der Bolzen verschweißt. Die Dauer des Schweißvorgangs beträgt weniger als 3 Millisekunden. Um eine optimale Ausbeulung zu erreichen, empfehlen wir, das Werkstück zu erwärmen. Bei der Lieferung der Pistole ist die Einstellschraube

gelöst und der Schieber

am Anschlag. Mit dieser Einstellung wird beim Auslösen der Pistole ein Druck von etwa 20 N ausgeübt, die sich zum Schweißen von M4- und M6-Aluminium- bolzen eignet. Mit der Einstellschraube kann die Auflagedruck der Feder beim Auslösen der Pistole eingestellt und deren Verschleiß ausgeglichen werden. Stellen Sie den Spannungswert mithilfe der Tasten + und - ein. Im eingeschalteten Zustand beträgt der Standardleistungswert 5, was 100 Volt entspricht. Im Allgemeinen liegt der Wert für eine gute Schweißverbindung eines Bolzens mit einem Durchmesser von 4 mm bei 90 V. Dies entspricht der Leistungseinstellung 4. Der Wert der erforderlichen Spannung steigt mit der Blechdicke. Seien Sie vorsichtig, eine zu hohe Spannung kann die Stütze beschädigen. Kupferspitze mit 4 Schlitzen zum Schweißen von M4- und M6-Bolzen (Durchmesser Ø 4 mm) Selbstauslösepistole ohne Abzug

Der Kopf des Bolzens sollte etwa einen Millimeter überstehen.

Einstellschraube für die Bolzenposition

Der Bolzen muss senkrecht zum Blech stehen. Üben Sie keinen zu starkem Druck aus, um die „Spitze“ nicht zu quetschen. Nur die Spitze berührt das Blech.

Eine Rändelschraube mit einem Schieber

Stellt die Kompression der Feder beim Auslösen der Pistole ein. Menü Punktezähler : Ein Menü, in dem die Anzahl der Stiche automatisch gezählt wird, ist verfügbar, wenn Sie die Taste Mode 3 Sekunden lang gedrückt halten. Die Anzeige blinkt dann zwischen "CPt" und der Anzahl der erreichten Punkte. Standardmäßig ist diese Zahl beim Start des Geräts null. Sie wird bei jedem ausgeführten Schweißpunkt um 1 erhöht. Um die Anzahl der Stiche auf 0 zurückzusetzen, halten Sie "+" und "-" gleichzeitig 3 Sekunden lang gedrückt. Beim Wechsel in den Zählermodus werden die Spannungseinstellungen gespeichert und für alle folgenden Stiche verwendet. Der Zähler wird nicht bei jedem Ausschalten des Geräts auf null zurückgesetzt, sondern speichert die Anzahl der Stiche, bis er manuell zurückgesetzt wird.

WÄRMESCHUTZ DES GENERATORS

Dieses Gerät ist mit einem automatischen Wärmeschutzsystem ausgestattet. Dieses System blockiert die Nutzung des Generators für einige Minuten, wenn er überhitzt wird. In diesem Fall leuchtet die gelbe LED (Abb. II-

) Thermofeh- leranzeige auf. GARANTIE Die Garantie deckt alle Defekte oder Herstellungsfehler für 2 Jahre ab dem Kaufdatum (Teile und Arbeitszeit). Die Garantieleistung erfolgt nicht bei Defekten, die durch:

• Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind.

• Normalen Verschleiß von Teilen (Bsp. Kabel, Klemmen usw.)

• Schäden durch unsachgemäßen Gebrauch (fehlerhafte Stromversorgung, Sturz, Demontage).

• Umgebungsbedingte Ausfälle (Verschmutzung, Rost, Staub). Bei einem Ausfall schicken Sie das Gerät an Ihren Händler zurück und legen Folgendes bei: - einen mit Datum versehenen Kaufnachweis (Quittung, Rechnung ...) - Eine Fehlerbeschreibung.21 GYSPOT ALU 66

Dauerleistung (Einschaltdauer @100%)

Maximaler, sekundärseitiger Kurzschlussstrom

Gerät entspricht europäischen Richtlinien. Die Konformitätserklärung nden Sie auf unsere Webseite.

EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).

Das Gerät entspricht die marokkanischen Standards. Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite).

Für die Entsorgung Ihres Gerätes gelten besondere Bestimmungen (sondermüll) gemäß europäische Bestimmung 2012/19/EU. Es darf nicht mit dem Hausmüll entsorgt werden!

Achtung! Starkes Magnetfeld. Personen, die aktive oder passive Implantate tragen, müssen informiert werden.

Achtung! Gefahr eines elektrischen Schlages

Explosionsgefahr - explosives

Recyclingprodukt, das gesondert entsorgt werden muss.
