РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gyspot ALU 66 GYS

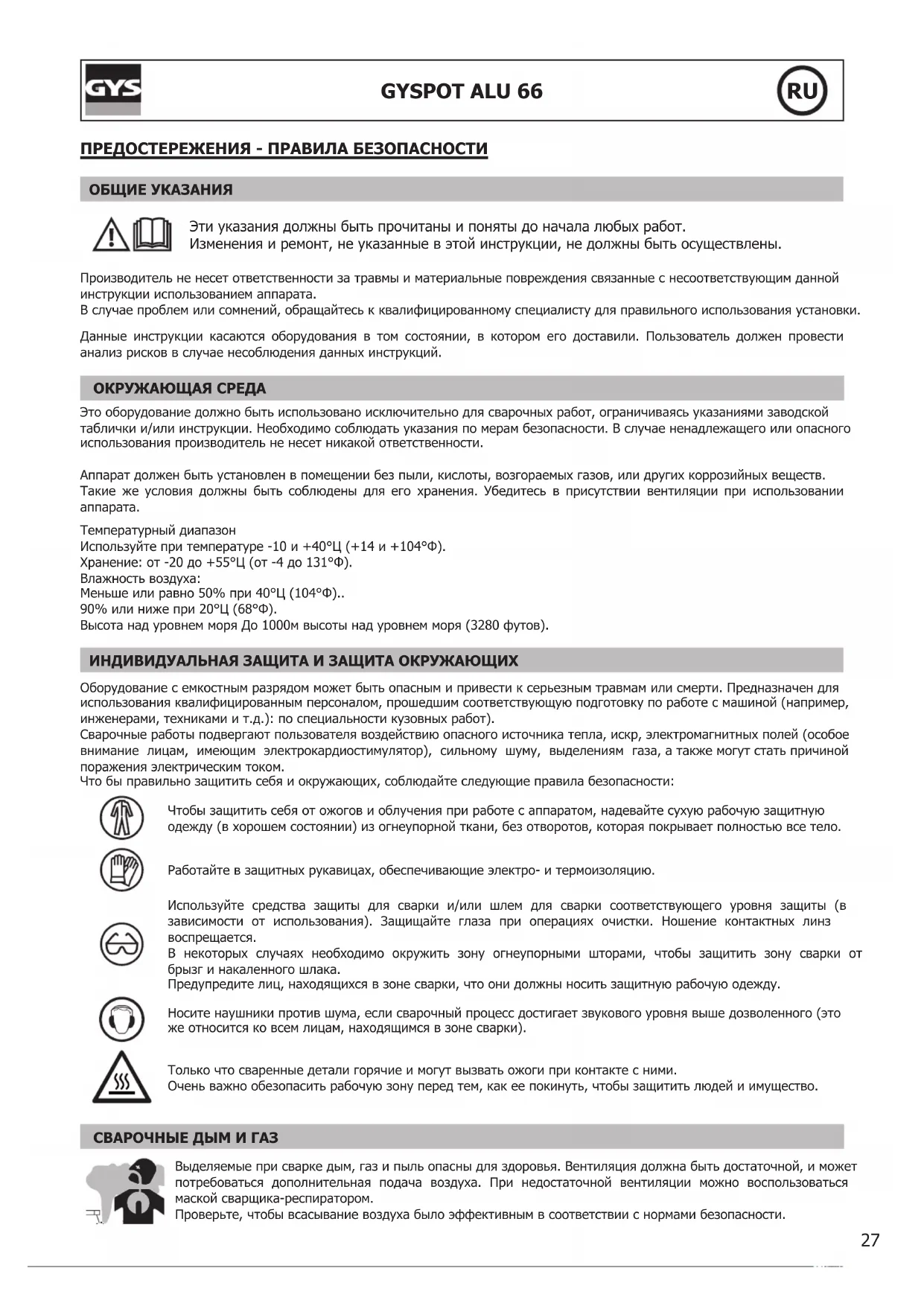

ПРЕДОСТЕРЕЖЕНИЯ - ПРАВИЛА БЕЗОПАСНОСТИ ОБЩИЕ УКАЗАНИЯ Эти указания должны быть прочитаны и поняты до начала любых работ. Изменения и ремонт, не указанные в этой инструкции, не должны быть осуществлены. Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим данной инструкции использованием аппарата.В случае проблем или сомнений, обращайтесь к квалифицированному специалисту для правильного использования установки. Данные инструкции касаются оборудования в том состоянии, в котором его доставили. Пользователь должен провести анализ рисков в случае несоблюдения данных инструкций. ОКРУЖАЮЩАЯ СРЕДА Это оборудование должно быть использовано исключительно для сварочных работ, ограничиваясь указаниями заводской таблички и/или инструкции. Необходимо соблюдать указания по мерам безопасности. В случае ненадлежащего или опасного использования производитель не несет никакой ответственности.Аппарат должен быть установлен в помещении без пыли, кислоты, возгораемых газов, или других коррозийных веществ. Такие же условия должны быть соблюдены для его хранения. Убедитесь в присутствии вентиляции при использовании аппарата.Температурный диапазонИспользуйте при температуре -10 и +40°Ц (+14 и +104°Ф). Хранение: от -20 до +55°Ц (от -4 до 131°Ф).Влажность воздуха:Меньше или равно 50% при 40°Ц (104°Ф)..90% или ниже при 20°Ц (68°Ф).Высота над уровнем моря До 1000м высоты над уровнем моря (3280 футов). ИНДИВИДУАЛЬНАЯ ЗАЩИТА И ЗАЩИТА ОКРУЖАЮЩИХ Оборудование с емкостным разрядом может быть опасным и привести к серьезным травмам или смерти. Предназначен для использования квалифицированным персоналом, прошедшим соответствующую подготовку по работе с машиной (например, инженерами, техниками и т.д.): по специальности кузовных работ).Сварочные работы подвергают пользователя воздействию опасного источника тепла, искр, электромагнитных полей (особое внимание лицам, имеющим электрокардиостимулятор), сильному шуму, выделениям газа, а также могут стать причиной поражения электрическим током.Что бы правильно защитить себя и окружающих, соблюдайте следующие правила безопасности:Чтобы защитить себя от ожогов и облучения при работе с аппаратом, надевайте сухую рабочую защитную одежду (в хорошем состоянии) из огнеупорной ткани, без отворотов, которая покрывает полностью все тело.Работайте в защитных рукавицах, обеспечивающие электро- и термоизоляцию.Используйте средства защиты для сварки и/или шлем для сварки соответствующего уровня защиты (в зависимости от использования). Защищайте глаза при операциях очистки. Ношение контактных линз воспрещается.В некоторых случаях необходимо окружить зону огнеупорными шторами, чтобы защитить зону сварки от брызг и накаленного шлака.Предупредите лиц, находящихся в зоне сварки, что они должны носить защитную рабочую одежду.Носите наушники против шума, если сварочный процесс достигает звукового уровня выше дозволенного (это же относится ко всем лицам, находящимся в зоне сварки).Только что сваренные детали горячие и могут вызвать ожоги при контакте с ними.Очень важно обезопасить рабочую зону перед тем, как ее покинуть, чтобы защитить людей и имущество. СВАРОЧНЫЕ ДЫМ И ГАЗ Выделяемые при сварке дым, газ и пыль опасны для здоровья. Вентиляция должна быть достаточной, и может потребоваться дополнительная подача воздуха. При недостаточной вентиляции можно воспользоваться маской сварщика-респиратором.Проверьте, чтобы всасывание воздуха было эффективным в соответствии с нормами безопасности.28 GYSPOT ALU 66

Будьте внимательны: сварка в небольших помещениях требует наблюдения на безопасном расстоянии. Кроме того, сварка некоторых металлов, содержащих свинец, кадмий, цинк, ртуть или бериллий, может быть чрезвычайно вредной. Очистите от жира детали перед сваркой. Ни в коем случае не варить вблизи жира или краски. РИСК ПОЖАРА И ВЗРЫВА Полностью защитите зону сварки. Возгораемые материалы должны быть удалены как минимум на 11 метров. Противопожарное оборудование должно находиться вблизи проведения сварочных работ. Берегитесь брызг горячего материала или искр, т.к. они могут вызвать пожар или взрыв даже через щели. Держите людей, легковоспламеняющиеся предметы и емкости под давлением на безопасном расстоянии. Ни в коем случае не варите в контейнерах или закрытых трубах. В случае, если они открыты, то перед сваркой их нужно освободить от всех взрывчатых или возгораемых веществ (масло, топливо, остаточные газы …). Во время операции шлифования не направляйте инструмент в сторону источника сварочного тока или возгораемых материалов. ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ Используемая электрическая сеть должна обязательно быть заземленной. Поражение электрическим током может стать источником серьезного прямого или косвенного несчастного случая или даже смерти. Никогда не дотрагивайтесь до частей под напряжением как внутри, так и снаружи источника (кабели, электроды, плечи, пистолет...), т.к. они подключены к сварочной цепи. Перед тем, как открыть источник, его нужно отключить от сети и подождать 2 минуты для того, чтобы все конденсаторы разрядились. Если кабели, электроды или плечи повреждены, попросите квалифицированных и уполномоченных специалистов их заменить. Размеры сечения кабелей должны соответствовать применению. Всегда носите сухую одежду в хорошем состоянии для изоляции от сварочной цепи. Носите изолирующую обувь независимо от той среды, где вы работаете. КЛАССИФИКАЦИЯ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ Это оборудование класса A не подходит для использования в жилых кварталах, где электрический ток подается общественной системой питания низкого напряжения. Могут возникнуть потенциальные трудности с обеспечением электромагнитной совместимости на этих объектах из-за проводимых, а также излучаемых радиочастотных помех. EN 61000-3-12 Это оборудование соответствует норме CEI 61000-3-12. EN 61000-3-11 Этот аппарат соответствует норме CEI 61000-3-11. МАГНИТНЫЕ ПОЛЯ Электрический ток, проходящий через любой проводник вызывает локализованные электромагнитные поля (EMF). Сварочный ток вызывает электромагнитное поле вокруг сварочной цепи и сварочного оборудования. Электромагнитные поля EMF могут создать помехи для некоторых медицинских имплантатов, например электрокардиостимуляторов. Меры безопасности должны быть приняты для людей, носящих медицинские имплантаты. Например: ограничение доступа для прохожих, или оценка индивидуального риска для сварщика. Все сварщики должны использовать следующие процедуры для минимизации воздействия электромагнитных полей:

• расположите сварочные кабели вместе - по возможности закрепите их с помощью зажима;

• держитесь как можно дальше от сварочной цепи

• ни в коем случае не оборачивайте вокруг себя сварочные кабели.

• не cтойте между сварочными кабелями. Держите оба сварочных кабеля на одной стороне

• Подсоедините обратный кабель к заготовке как можно ближе к свариваемому участку;

• не работайте рядом, не садитесь и не прислоняйтесь к источнику сварочного тока; - не производите сварку при транспортировке источника сварочного тока.29 GYSPOT ALU 66

Лица, использующие электрокардиостимуляторы, должны проконсультироваться у врача перед работой с данным оборудованием. Воздействие электромагнитного поля в процессе сварки может иметь и другие, еще не известные науке, последствия для здоровья. РЕКОМЕНДАЦИИ ДЛЯ ОЦЕНКИ ЗОНЫ СВАРКИ И СВАРОЧНОЙ УСТАНОВКИ Общие сведения Пользователь несет ответственность за установку и использование оборудования емкостного разряда в соответствии с инструкциями производителя. В случае обнаружения электромагнитных помех пользователь оборудования емкостного разряда обязан разрешить ситуацию с помощью технической поддержки производителя. В некоторых случаях это корректирующее действие может быть достаточно простым, например заземление сварочной цепи. В других случаях возможно потребуется создание электромагнитного экрана вокруг источника сварочного тока и всей свариваемой детали путем монтирования входных фильтров. В любом случае электромагнитные излучения должны быть уменьшены так, чтобы они больше не создавали помех. Оценка сварочной зоны Перед установкой оборудования емкостного разряда пользователь должен оценить возможные электромагнитные проблемы в окружающем пространстве. Что должно быть учтено: a) наличие над, под и рядом с емкостно-разрядным оборудованием других силовых, контрольных, сигнальных и телефонных

б)Приемники и передатчики радио и телевидения. в) компьютеры и другое контрольное оборудование; г) оборудование, имеющее решающее значение для безопасности, например защита промышленного оборудования; д) здоровье людей, которые находятся поблизости например, при использовании кардиостимуляторов или слуховых

е) оборудование, используемое для калибровки или измерения; g) невосприимчивость другого оборудования к окружающей среде. Пользователь должен убедиться в том, что все аппараты в помещении совместимы друг с другом. Это может потребовать дополнительных защитных мер; h) время суток, когда должны проводиться сварочные или другие работы. Размеры рассматриваемой зоны сварки зависят от структуры здания и других работ, которые в нем проводятся. Рассматриваемая зона может простираться за пределы размещения установки. Оценка сварочной установки Помимо оценки территории, для выявления и устранения случаев возмущений может быть использована оценка установок оборудования емкостного разряда. Оценка излучений должна учитывать измерения в условиях эксплуатации, как это указано в Статье 10 CISPR 11. Измерения на месте в условиях эксплуатации могут также позволить подтвердить эффективность мер по смягчению воздействия. РЕКОМЕНДАЦИИ ПО МЕТОДИКЕ СНИЖЕНИЯ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ a. Общественная сеть снабжения: Оборудование емкостного разряда должно быть подключено к сети электроснабжения в соответствии с рекомендациями производителя. В случае возникновения помех возможно будет необходимо принять дополнительные предупредительные меры, такие как фильтрация общественной системы питания. Следует рассмотреть возможность экранирования силового кабеля в металлическом или эквивалентном кабеле с постоянно установленным оборудованием емкостного разряда. Необходимо обеспечить электрическую непрерывность экранизирующей оплётки по всей длине. Необходимо подсоединить экранизирующую оплётку к источнику сварочного тока для обеспечения хорошего электрического контакта между шнуром и корпусом источника сварочного тока. б. Обслуживание оборудования емкостного разряда : Емкостное разрядное оборудование должно подвергаться регулярному техническому обслуживанию в соответствии с рекомендациями производителя. При использовании оборудования емкостного разряда все доступы, служебные дверцы и крышки должны быть закрыты и заперты. Запрещается вносить какие- либо изменения в оборудование емкостного разряда, за исключением модификаций и регулировок, указанных в инструкции производителя. в. Сварочные кабели: Силовые кабели : кабели должны быть как можно короче и помещены друг рядом с другом вблизи от пола или на полу. г. Эквипотенциальное соединение: Эквипотенциальные соединения: необходимо обеспечить соединение всех металлических предметов окружающей зоны. Тем не менее, металлические предметы, соединенные со свариваемой деталью, увеличивают риск для пользователя удара электрическим током, если он одновременно коснется этих металлических предметов и электрода. Оператор должен быть изолирован от таких металлических предметов. д. Заземление заготовки: Если свариваемая деталь не заземлена по соображениям электробезопасности или из-за своих размеров и расположения, как, например, в случае корпусов судов или металлических каркасов зданий, то соединение с заземлением детали может в некоторых случаях, но не систематически, снизить выбросы. Необходимо избегать заземление деталей, которые могли бы увеличить риск травмирования пользователей или же повреждения других электроустановок. При надобности, следует напрямую подсоединить деталь к земле, но в некоторых странах, которые не разрешают прямое подсоединение, его нужно сделать с помощью подходящего конденсатора, выбранного в зависимости от национального законодательства. е. Защита и экранирование: Защита и экранизирующая оплётка: выборочная защита и экранизирующая оплётка других кабелей и оборудования, находящихся в близлежащем рабочем участке, поможет ограничить проблемы, связанные с помехами. Защита всей сварочной зоны может рассматриваться в некоторых особых случаях.30 GYSPOT ALU 66

ТРАНСПОРТИРОВКА И ТРАНЗИТ ИСТОЧНИКА СВАРОЧНОГО ТОКА Источник сварочного тока оснащен верхней ручкой (ручками) для переноски/перемещения вручную. Будьте внимательны: не недооценивайте вес аппарата. Рукоятка(-и) не может(-гут) быть использована(-ы) для

Не пользуйтесь кабелями для перемещения источника сварочного тока. Не переносить источник над людьми или предметами. УСТАНОВКА АППАРАТА

• Предусмотрите достаточно большое пространство для хорошего проветривания источника сварочного тока и доступа к управлению.

• Не использовать в среде содержащей металлическую пыль-проводник.

• Шнур питания, удлинитель и сварочный кабель должны полностью размотаны во избежание перегрева. Производитель не несет ответственности относительно ущерба, нанесенного лицам или предметам, из-за неправильного и опасного использования этого оборудования. ОБСЛУЖИВАНИЕ / РЕКОМЕНДАЦИИ

• Пользователи этой машины должны пройти соответствующее обучение по использованию машины, чтобы получить максимальную отдачу от ее работы и выполнять работы в соответствии с инструкциями (напр.: использование машины в соответствии с инструкциями): спецалисты кузовных работ)

• Перед тем, как приступить к ремонту автомобиля, проверьте, что автопроизводитель одобряет используемый метод сварки.

• Техобслуживание и ремонт источника могут производиться только производителем. Любая операция над источником, совершенная посторонним лицом, автоматически отменяет гарантию. Производитель снимает с себя всякую ответственность за несчастные случаи, происшедшие вследствие этого действия.

• Отключите питание, выдернув вилку из розетки, и подождите 2 минуты перед тем, как приступить к техобслуживанию. три аппарата высокие и опасные напряжение и ток.

• Любые сварочные аксессуары повреждаются при использовании. Следите за тем, чтобы эти аксессуары были чистыми, чтобы источник всегда работал на максимум своих возможностей.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Необходимо также проверять все электрические соединения с помощью изолированного инструмента. Проверка должна осуществляться квалифицированным специалистом.

• Регулярно проверяйте состояние шнура питания и рукава сварочной цепи. Если на этих деталях видны повреждения, то они должны быть заменены производителем, его сервисной службой или квалифицированным специалистом во избежание опасности.

• Оставляйте отверстия источника сварочного тока свободными для прохождения воздуха. ЭЛЕКТРОПИТАНИЕ

• Данное оборудование поставляется с вилкой 16 A CEE7/7 и должно использоваться только в однофазной трехпроводной электросети напряжением 185 - 265 В (50 - 60 Гц) с заземленным нейтральным проводом.

• Непрерывный поглощаемый ток (I1p или ILp), указанный в разделе "Электрические характеристики" данного руководства, соответствует максимальным условиям эксплуатации. Проверьте чтобы питание и защита (плавкий предохранитель и/или выключатель) совместимы с током, необходимым для работы аппарата. В некоторых странах возможно понадобится поменять вилку для использования в максимальных условиях.

• Для запуска нажмите переключатель I/O(рис. I-

), для остановки нажмите тот же переключатель (0). Внимание! Никогда не отключайте электропитание, если машина находится под нагрузкой. Зарядка конденсатора : мигает индикатор, показывая, что GYSPOT ALU заряжает конденсаторы до установленного значения. Если конденсаторы не заряжены, на дисплее отображается сообщение "DEF". Выключите и снова включите прибор. Если сообщение не исчезает, обратитесь в службу послепродажного обслуживания GYS.31 GYSPOT ALU 66

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питания U1N 1 ~ 185 - 265 B Частота 50 - 60 Hz Номинальное напряжение разомкнутой цепи U2d 50 - 200 V Постоянная мощность Sp 0.52 kVA Постоянный ток питания I1p 0.7 A / 4.5 A Постоянный максимальный ток короткого замыкания на первичке I1cc / ILcc

Максимальный ток короткого замыкания на вторичке I2cc 13000 A Постоянный ток на вторичке I2p 4.4 A ТЕРМИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочая температура окружающей среды От +5°C до +40°C Температура окружающей среды хранения и транспортировки От -25°C до +55°C ОПИСАНИЕ АППАРАТА (СМ. PAGE 2) Данное оборудование может использоваться для удаления вмятин на алюминиевых кузовах путем приварки алюминиевых шпилек M4 и M6 с использованием конденсаторного разряда. Емкость конденсаторов составляет 66 миллифарад. Отвод кабеля пистолета (рис. I-

Выход кабеля заземления (рис. I-

На передней панели прибора расположена клавиатура, состоящая всего из 3 клавиш (рис. II) В нем имеется светодиодный индикатор тепловой неисправности (рис. II-

Прибор оснащен пистолетом с кабелем длиной 3 м. Три шпильки на пистолете служат для заземления и центрального удержания привариваемой шпильки. Тип шпилек M4 и M6 : Алюмомагниевый (AlMg3) или алюмокремниевый (AlSi12) При включении прибора может появиться сообщение об ошибке, указывающее на то, что внутренний курок пистолета удерживается нажатым. Возможно, кнопка заедает или замыкается. В любом случае, пожалуйста, верните изделие производителю. ИСПОЛЬЗОВАНИЕ Данное оборудование предназначено для ремонта алюминиевых кузовов с небольшими следами, царапинами или ударами града. Данное оборудование сваривает шпильки M4 и M6 конденсаторным разрядом. Это происходит сразу после нажатия. Пайка происходит очень быстро (2-3 миллисекунды). Данное оборудование может быть запрограммировано в двух различных режимах: - Режим напряжения : Напряжение программируется в диапазоне от 50 до 200 В. - Режим питания : Мощность программируется в диапазоне L, 1-9, H: o Переключение из одного режима в другой осуществляется нажатием кнопки режима (рис. II-

o Таблица зависимости мощности от напряжения (Cf. Рис. III) P L 1 2 3 4 5 6 7 8 9 H В 70 B 75 B 80 B 85 B 90 B 100 B 108 B 118 B 125 B 135 B 150 B Описание операции сварки с помощью Gyspot alu 66 o Зачистите участок, подлежащий рихтовке, чтобы три латунных шпильки могли войти в контакт с кузовом o Установите шпильку в оправку. При необходимости отрегулируйте винт регулировки упора шпильки (см. фотографии ниже) o Чтобы обеспечить качественную сварку, головка шпильки должна выступать из торцевой крышки примерно на один миллиметр (

o Это положение головки шпильки регулируется путем вкручивания или выкручивания гайки на регулировочном

Для качественной сварки только шпилька должна находиться в контакте с заготовкой. Прикладывайте легкое давление на пистолет, не сдавливая шпильку, и держите пистолет перпендикулярно

листовой металл. Разрядка конденсаторов происходит автоматически при вдвигании наконечника пистолета в

На этом этапе шпилька приваривается. Длительность сварного шва составляет менее 3 миллисекунд. Для оптимальной правки рекомендуется повторный нагрев детали. При поставке пистолета регулировочный

винт ослаблен, а ползунок

находится в положении упора. Данная настройка позволяет усилие при выстреле около 20 Н, что подходит для сварки алюминиевых шпилек M4 и M6. Винт используется для регулировки усилия пружины при выстреле и для компенсации износа. Установите значение напряжения с помощью кнопок + и -. При включении питания значение мощности по умолчанию равно 5, что соответствует 100 вольтам. В целом, значение для хорошего сварного шва на шпильке диаметром 4 для удаления вмятин составляет 90

V. Это соответствует мощности 4.

Величина прикладываемого натяжения увеличивается с ростом толщины листов. Внимание: слишком высокое напряжение может повредить подложку. 4-щелевой медный наконечник для пайки шпилек M4 и M6 (диаметр Ø 4 мм) Автоматический пистолет без курка

Головка дюбеля должна выступать примерно на миллиметр.

Винт регулировки положения болта

Шпилька должна быть перпендикулярна листу. Не давите слишком сильно, чтобы не раздавить наконечник. Только наконечник находится в контакте с листовым

Винт с накаткой и ползунком

служит для регулировки сжатия пружины при выстреле. Меню счетчика очков : Меню автоматического подсчета количества выполненных пунктов доступно при нажатии и удержании кнопки Mode в течение 3 секунд. При этом на экране будет мигать надпись "CPt" и число выполненных пунктов. По умолчанию при запуске прибора это число равно нулю. Оно будет увеличиваться на 1 за каждую проваренную точку. Для сброса числа точек в 0 необходимо одновременно удерживать кнопки "+" и "-" в течение 3 секунд. При переходе в режим счетчика настройки напряжения запоминаются и будут использоваться для всех последующих стежков. Счетчик не обнуляется при каждом выключении прибора, он запоминает количество выполненных стежков до тех пор, пока не будет сброшен вручную. ТЕПЛОВАЯ ЗАЩИТА ГЕНЕРАТОРА Данное оборудование имеет автоматическую систему тепловой защиты. Данная система останавливает работу источника на несколько минут в случае слишком интенсивного использования. В этом случае загорается желтый светодиод (рис. II-

Гарантия распространяется на любой заводской дефект или брак в течение 2 лет с даты покупки изделия (запчасти и рабочая сила). Гарантия не распространяется на:

• Любые повреждения при транспортировке.

• Нормальный износ деталей (Например : кабели, зажимы и т.д.).

• Случаи неправильного использования (ошибка питания, падение, разборка).

• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль). В случае поломки, верните устройство своему дистрибьютору, предоставив: - доказательство покупки с указанной датой (квитанция, счет-фактура...) - описание поломки.33 GYSPOT ALU 66

Постоянная мощность (при ПВ 100%)

Переменное напряжение холостого хода

Максимальный ток короткого замыкания на вторичке

Устройство соответствует директивам Евросоюза. Декларация о соответствии доступна для просмотра на нашем сайте (ссылка на обложке).

соответствия EAC (Евразийское экономическое сообщество)

Материал соответствует требованиям Великобритании. Заявление о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу)

Товар соответствует нормам Марокко. Декларация Cم (CMIM) доступна для скачивания на нашем сайте (см на титульной странице).

Это оборудование подлежит переработке согласно директиве Евросоюза 2012/19/UE. Не выбрасывать в общий мусоросборник!

Внимание! Сильное магнитное поле. Лица, имеющие активные или пассивные имплантаты должны быть информированы.

Берегись! Опасность поражения электрическим током.

Риск взрыва - Взрывчатый газ

Этот аппарат подлежит утилизации.

Информация по температуре (термозащита).
