Produkttyp	Familien-Transportwagen
Marke	Fuxtec
Modell	FX-CTXL900
Maximale Tragfähigkeit	75 kg (plus 5 kg im Rucksack)
Maximale Anzahl Kinder	4
Empfohlenes Mindestalter	6 Monate
Sicherheitsnormen	EN 1888-1+A1 und EN 1888-2+A1
Rahmenmaterial	Hochstabiles Aluminium
Vorderräder	Schwenkbar mit Federung und Schnellbefestigung
Hinterräder	Gefederte Hinterachse mit Parkbremse
Dach	Abnehmbarer UV-Schutz mit integrierter Öffnung (Schiebedach)
Schiebegriff	Höhenverstellbar (mehrere Positionen)
Zugstange	Teleskopisch einziehbar
Sicherheitsgurt	5-Punkt-Gurt (Schulter-, Becken-, Schrittgurt)
Seitentaschen	2
Rucksack	Optional (nicht im Lieferumfang)
Lieferumfang	Rahmen mit Stoff, 2 Zusatzsitze, Aufbewahrungstasche für Dach, Schutzhülle, Vorder- und Hinterräder
Faltung	Kompakt mit Sicherheitsclip
Pflege	Reinigung mit Seifenwasser, Schmierung der Achsen mit Silikonspray
Garantie	24 Monate gesetzlich
Hersteller	FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg, Deutschland

Häufig gestellte Fragen - FX-CTXL900 Fuxtec

Was ist das empfohlene Mindestalter für die Nutzung dieses Wagens?

Der Wagen ist geeignet ab 6 Monaten. Bei jüngeren Kindern konsultieren Sie bitte einen Arzt.

Wie hoch ist die maximale Tragfähigkeit des Wagens?

Die maximale Tragfähigkeit beträgt 75 kg, mit zusätzlichen 5 kg im optionalen Rucksack.

Wie falte ich den FX-CTXL900 Wagen?

Entfernen Sie zuerst das Dach und senken Sie die Teleskopstangen ab. Platzieren Sie den Sicherheitsclip im Inneren des Rahmens, ziehen Sie dann an der Stofflasche, um den Wagen zusammenzustecken, und drücken Sie ihn zusammen. Schließen Sie den Sicherheitsclip.

Wie verwende ich die Parkbremse?

Zum Verriegeln der Bremse drücken Sie sie herunter, bis die Stange in die Zahnräder der Reifen einrastet. Zum Lösen heben Sie den Bremshebel an. Verwenden Sie immer die Bremse, wenn Sie ein Kind hineinsetzen oder herausnehmen.

Kann der Wagen zum Joggen oder Inlineskaten verwendet werden?

Nein, dieser Wagen ist nicht zum Joggen oder Inlineskaten geeignet. Er ist für den Fußgebrauch auf gepflasterten oder unebenen Oberflächen konzipiert.

Wie reinige und pflege ich den Wagen?

Reinigen Sie die Textilien mit einem Schwamm und Seifenwasser. Kunststoffteile und Rahmen können mit Seifenwasser gereinigt werden. Schmieren Sie die Achsen und Gelenke mit einem Silikonspray (kein Fett oder Öl). Vermeiden Sie aggressive Reinigungsmittel.

Entspricht der Wagen den Sicherheitsnormen?

Ja, er ist gemäß den Normen EN 1888-1+A1 und EN 1888-2+A1 zertifiziert.

Wie stelle ich den Schiebegriff ein?

Drücken Sie gleichzeitig die beiden Knöpfe an der Schiebebarre, um den Winkel einzustellen. Der Griff rastet in verschiedenen Positionen ein. Lehnen Sie sich nicht darauf, er ist nicht für hohe Belastungen ausgelegt.

Hat der Wagen ein UV-schützendes Dach?

Ja, das abnehmbare Dach ist UV-schützend und hat eine integrierte Reißverschlussöffnung (Schiebedach) zum Einblick.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang umfasst: Rahmen mit Stoff, 2 Zusatzsitze für Kleinkinder, eine Aufbewahrungstasche für das Dach, eine Schutzhülle, Vorder- und Hinterräder. Der Rucksack ist optional.

BEDIENUNGSANLEITUNG FX-CTXL900 Fuxtec

Original-Bedienungsanleitung

Kinder

Transportwagen CTXL-900

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

Deutsche Version...... Seite 3

1. Lieferumfang: 5
2. Aufbauanleitung....6
   2.1 Befestigen der Vorderräder/Schwenkräder 6
   2.2 Montage der Hinterradachse 7
   2.3 Befestigen der Hinterräder....7
   2.4 Montage der Überdachung 7
   2.5 Befestigen der Hecktasche 9
3. Gebrauchsanleitung 9
   3.1. Entfernen und Anbringen der Schutzhülle 9
   3.2 Auseinanderfalten des Wagens.... 10
   3.3 Zusammenfalten des Wagens 11
   3.4 Verstellen des Schiebegriffs und der Zugstange 12
   3.5 Bewegen des Wagens.... 12
   3.6 Betätigen und Lösen der Feststellbremse 13
   3.7 Benutzen der Überdachung 13
   3.8 Benutzen der Sicherheitsgurte.... 14
   3.9 Entfernen des Stoffbezuges 14
   3.10 Instandhaltung und Pflege 15
4. Pflegeanleitung.... 16
5. Gewährleistung 16
6. Warnung und Sicherheitshinweise.... 17

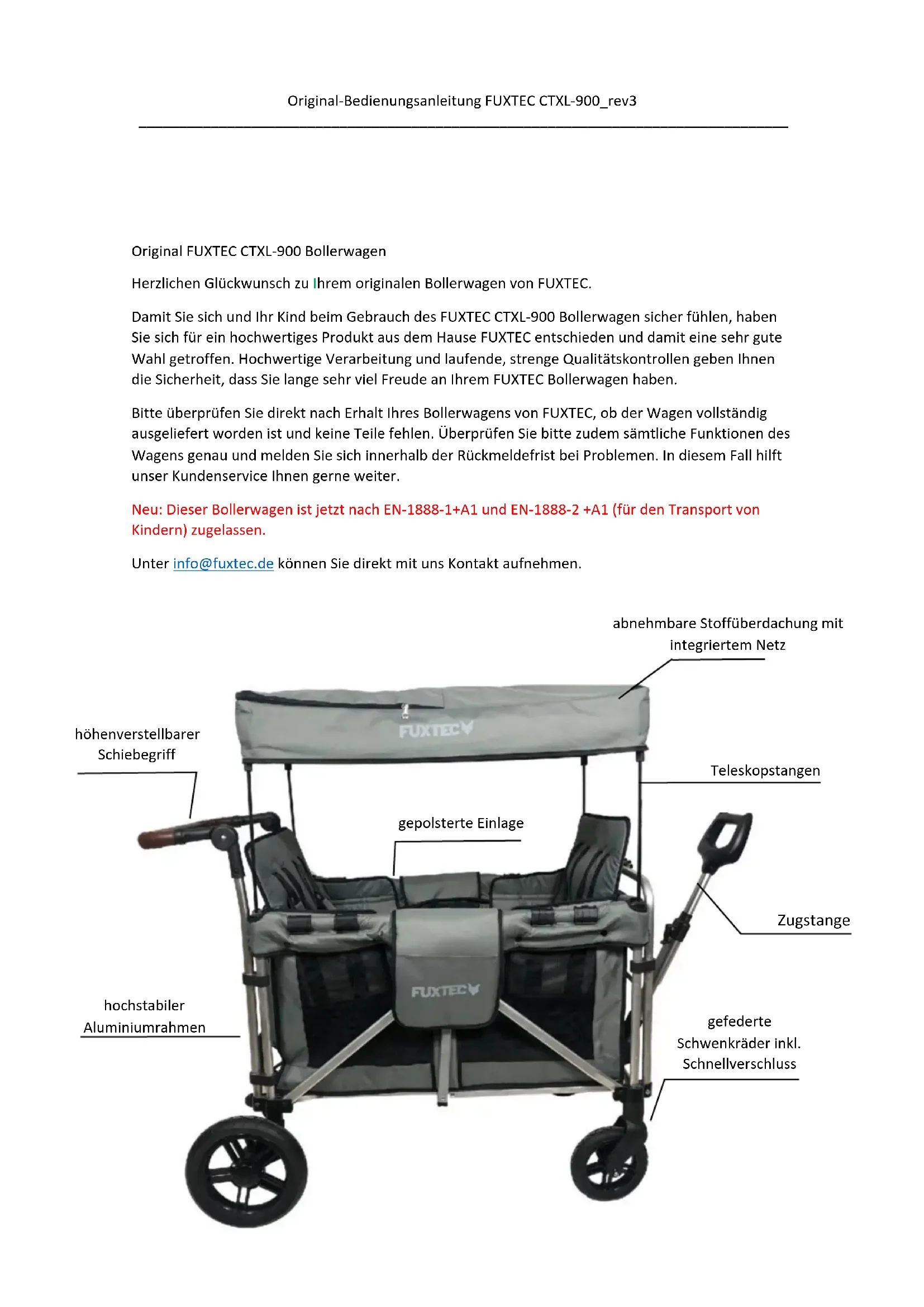

Original FUXTEC CTXL-900 Bollerwagen

Herzlichen Glückwunsch zu Ihrem originalen Bollerwagen von FUXTEC.

Damit Sie sich und Ihr Kind beim Gebrauch des FUXTEC CTXL-900 Bollerwagen sicher fühlen, haben Sie sich für ein hochwertiges Produkt aus dem Hause FUXTEC entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ihnen die Sicherheit, dass Sie lange sehr viel Freude an Ihrem FUXTEC Bollerwagen haben.

Bitte überprüfen Sie direkt nach Erhalt Ihres Bollerwagens von FUXTEC, ob der Wagen vollständig ausgeliefert worden ist und keine Teile fehlen. Überprüfen Sie bitte zudem sämtliche Funktionen des Wagens genau und melden Sie sich innerhalb der Rückmeldefrist bei Problemen. In diesem Fall hilft unser Kundenservice Ihnen gerne weiter.

Neu: Dieser Bollerwagen ist jetzt nach EN-1888-1+A1 und EN-1888-2 +A1 (für den Transport von Kindern) zugelassen.

Unter [e-mail] können Sie direkt mit uns Kontakt aufnehmen.

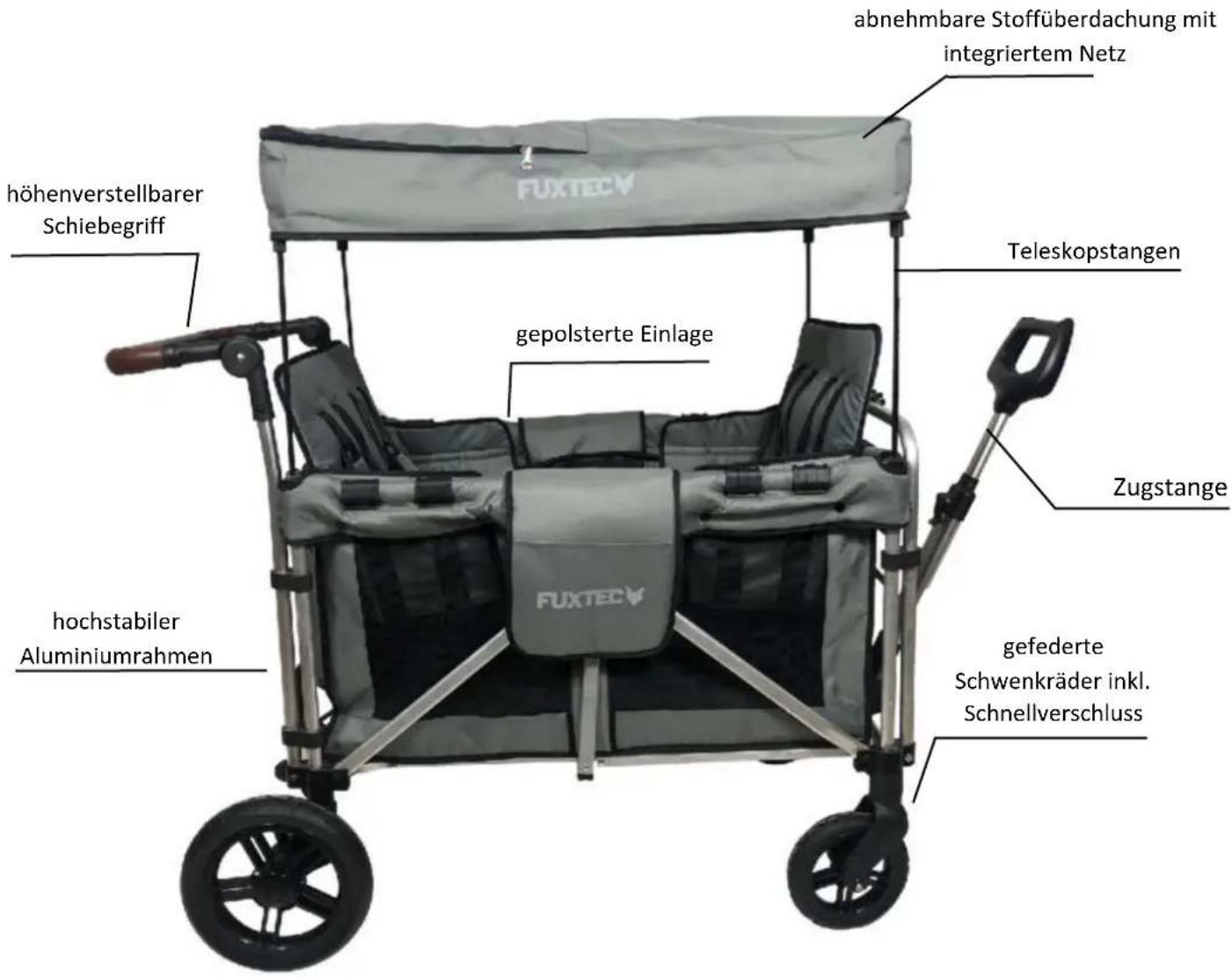

Gefederte, abnehmbare Hinterachse mit Feststellbremse

2 Seitentaschen

1. Lieferumfang:

Aluminiumrahmen + Stoffbezug

2x zusätzliche Sitzgarnitur für kleine Kinder

Transporttasche mit Dachgestänge

2 schwenkbare Vorderräder

Hinterachse inkl. Feststellbremse +2 Hinterräder

Dach inkl. Tragetasche

2. Aufbauanleitung

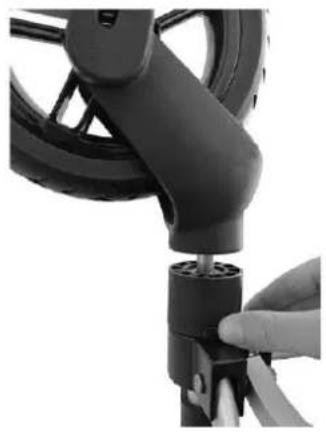

2.1 Befestigen der Vorderräder/Schwenkräder

1. Schritt: Positionieren Sie das Vorderrad wie abgebildet auf der Halterung.
2. Schritt: Drücken Sie den Sicherungsknopf und halten Sie diesen gedrückt.
3. Schritt: Stecken Sie bei gedrücktem Sicherungsknopf das Vorderrad auf die Halterung.

1. Schritt: Nach dem Aufstecken des Rades, lassen Sie den Sicherungsknopf wieder los.

2. Schritt: Wiederholen Sie den Vorgang beim 2. Vorderrad.

WICHTIGER HINWEIS

Bitte vergewissern Sie sich vor jedem Gebrauch sorgfältig, dass die Räder korrekt arretiert sind.

2.2 Montage der Hinterradachse

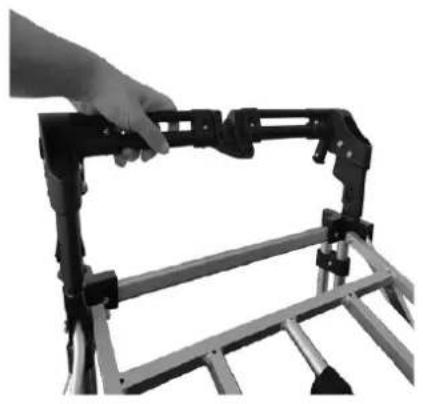

1. Schritt: Positionieren Sie die Hinterachse wie abgebildet
2. Schritt: Drücken Sie die Hinterradachse auf den Rahmen bis diese einrastet.
3. Schritt: Prüfen Sie bitte sorgfältig, ob die Hinterradachse eingerastet und daraufhin fest mit dem Rahmen verbunden ist.

2.3 Befestigen der Hinterräder

1. Schritt: Ziehen Sie an der Sicherheitsvorrichtung wie abgebildet.
2. Schritt: Während Sie den herausgezogenen Sicherungsbolzen halten, stecken Sie das Rad auf die Hinterachse. Sitzt das Rad in der gewünschten Position, lassen Sie die Sicherheitsvorrichtung wieder los
3. Schritt: Wiederholen Sie den Vorgang beim 2. Hinterrad.

2.4 Montage der Überdachung

1. Schritt: Entnehmen Sie die beiden Dachstangenpaare dem Transportbeutel.

Fügen Sie die Stangen eines Paares entlang des mittleren Haltegummis zusammen.

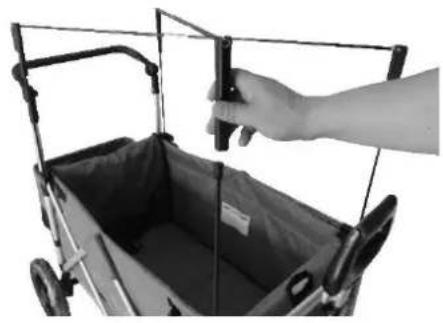

Bitte setzen Sie die Aufsätze der Haltestangen diagonal auf die Teleskopstangen – wie im Bild links zu sehen. Die Teleskopstangen werden mittels Drehung zur Befestigung in das Gewinde am Rahmen fixiert.

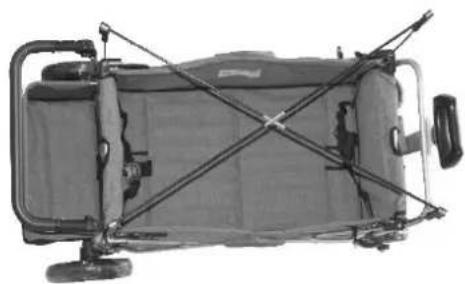

„Von-Oben-Ansicht“ der korrekt sitzenden Dachstangen.

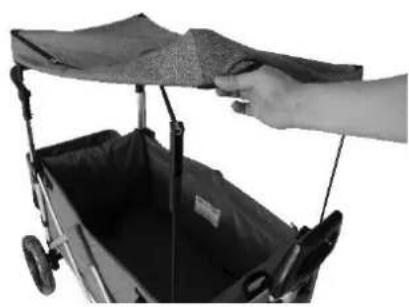

Spannen Sie das Stoffdach mit Hilfe der Teleskopstangen über den Wagen.

2.5 Befestigen der Hecktasche

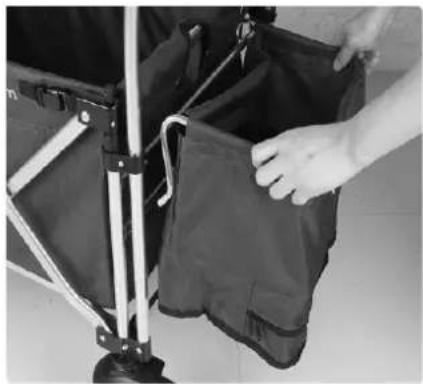

Hängen Sie die Hecktasche (Zubehör) wie abgebildet in die horizontalen Rahmenverstrebungen unterhalb des Schiebegriffes ein.

3. Gebrauchsanleitung

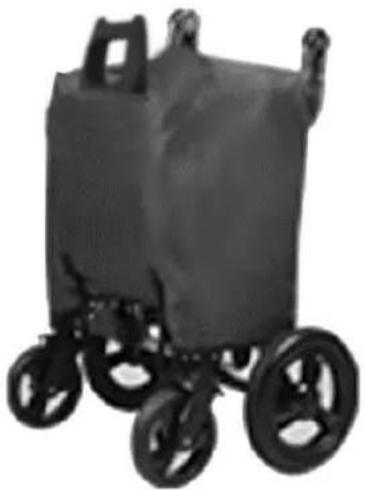

3.1. Entfernen und Anbringen der Schutzhülle

1. Schritt: Stellen Sie den Wagen wie abgebildet vor Ihnen auf.
2. Schritt: Lösen Sie die beiden Sicherungsclips am unteren Teil des Wagens
3. Schritt: Öffnen Sie den Klettverschluss und ziehen Sie die Schutzhülle nach oben hin ab.
   Zum Anbringen der Schutzhülle gehen Sie in entgegengesetzter Reihenfolge vor.

3.2 Auseinanderfalten des Wagens

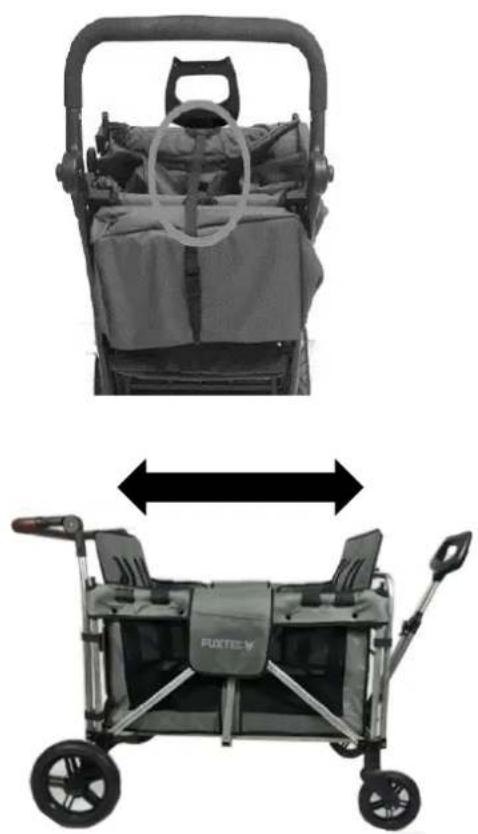

1. Schritt: Lösen Sie den Sicherungsclip.

2. Schritt: Ziehen Sie den Wagen auseinander und legen Sie den Stoff über den Rahmen.

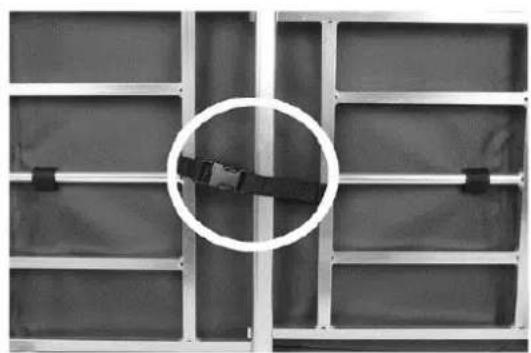

Befestigen Sie den Sicherungsclip außerhalb des Aluminiumrahmens um ein zufälliges Zusammenfalten des Wagens bei der Benutzung zu vermeiden.

Wichtiger Hinweis: Vor dem Zusammenklappen muss der Sicherungsclip innerhalb des Rahmens befestigt werden.

3.3 Zusammenfalten des Wagens

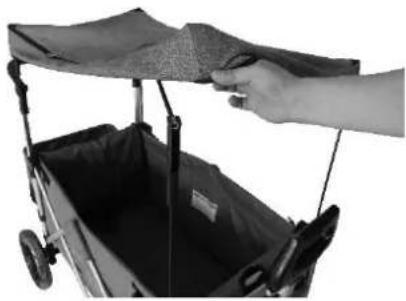

1. Schritt: Entfernen Sie die Überdachung und versenken Sie die Teleskopstangen in den Rahmen. Lösen hierzu die Stagen mittels Drehung aus dem Gewinde

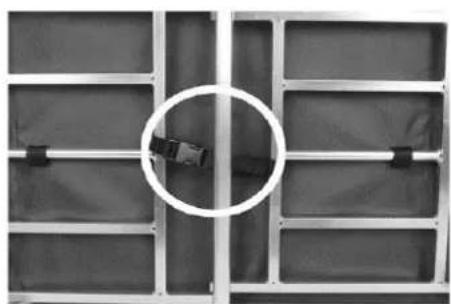

1. Schritt: Befestigen Sie den Sicherungsclip wie abgebildet innerhalb des Rahmens.

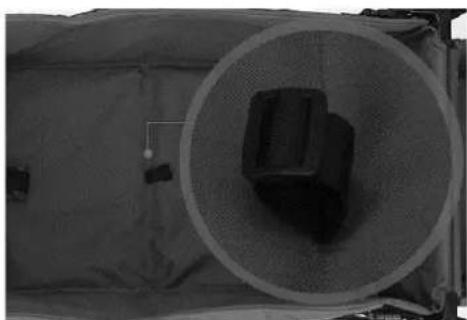

1. Schritt: Ziehen Sie an der abgebildeten Stofflasche um den Wagen zusammenzuziehen. Anschließend drücken Sie den Wagen per Hand zusammen.

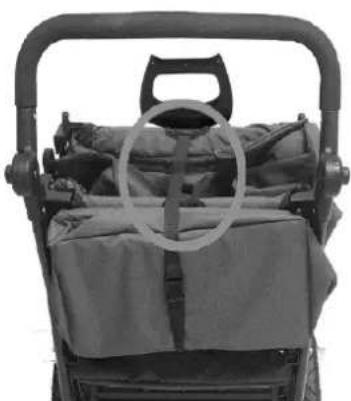

1. Schritt: Schließen Sie den Sicherungsclip. Um das Volumen des Wagens zu verringern, können Sie zudem leicht am Sicherungsgurt ziehen.

3.4 Verstellen des Schiebegriffs und der Zugstange

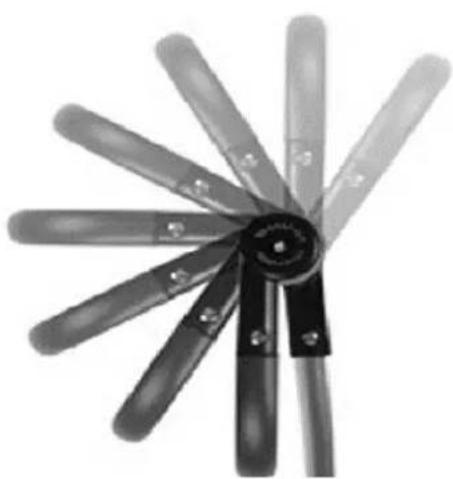

1. Schritt: Drücken Sie gleichzeitig beide Knöpfe der Schiebestange um den Winkel zu verstellen. Der Griff kann in verschiedenen Positionen einrasten.

2. Schritt: Um die Teleskopzugstange zu benutzen, ziehen Sie diese einfach am Griff aus der Rahmenhalterung.

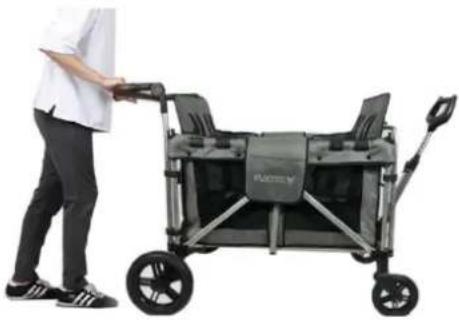

3.5 Bewegen des Wagens

Schieben Sie den Wagen mit dem hinteren Schiebegriff auf befestigten Wegen. In unwegsamerem Gelände nutzen Sie bitte die Teleskopzugstange am vorderen Ende des Wagens.

3.6 Betätigen und Lösen der Feststellbremse

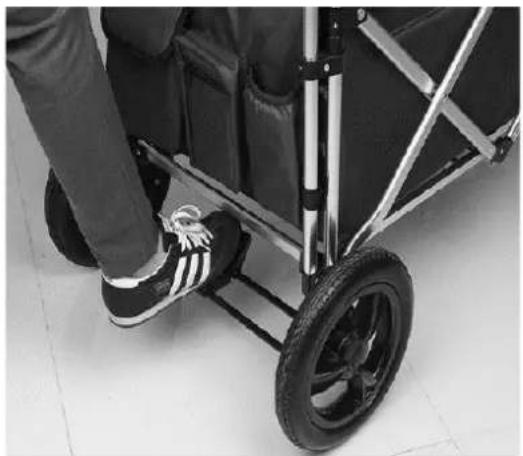

Zum Verriegeln der Bremse drücken Sie diese herunter. Achten Sie darauf, dass die Bremsstange beim Bremsen in die Zahnräder der Reifen einrasten. Zum Lösen der Verriegelung, heben Sie den Bremshebel an.

Wichtiger Hinweis

Bitte verriegeln Sie unbedingt die Feststellbremse, wenn Sie Ihr Kind in den Wagen setzen oder herausnehmen.

3.7 Benutzen der Überdachung

Die Überdachung verfügt über ein eingebautes Netz, mit welchem Sie jederzeit Einblick in das Wageninnere haben können.

SCHRITT 1: Um das Netz freizulegen, öffnen Sie den Reißverschluss.

SCHRITT 2: Wurde die Abdeckung komplett geöffnet, kann diese am anderen Ende des Wagens mit Hilfe von Klettverschlüssen an den Ecken befestigt werden.

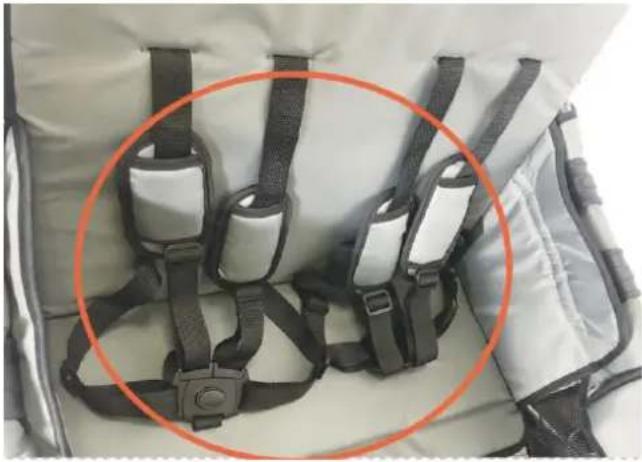

3.8 Benutzen der Sicherheitsgurte

Stecken Sie die kombinierten Schultergurt-Beckengurt-Schlosszungen in das Gurtschloss und schließen Sie somit den 5-Punkt-Sicherheitsgurt.

Einstellen des Gurtes:

Stellen Sie den Gurt ein, indem Sie die Gurtversteller an den Schulter-, Becken- und Schrittgurten auf die erforderliche Länge verschieben.

VORSICHT! Den 5-Punkt-Sicherheitsgurt immer passend einstellen, wenn Sie die Sitzposition Ihres Kindes ändern.

Öffnen des Gurtes:

Drücken Sie auf den mittleren Knopf am Gurtschloss und ziehen Sie die kombinierten Schultergurt-Beckengurt-Schlosszungen aus dem Gurtschloss.

WICHTIGER HINWEIS

Verwenden Sie immer das Rückhaltesystem!

WICHTIG! Wenn der Gurt angelegt oder offen ist, dürfen sich seine Enden nicht in der Reichweite von Kleinkindern befinden. Es handelt sich hierbei um Kleinteile und es kann Erstickungsgefahr bestehen.

3.9 Entfernen des Stoffbezuges

Öffnen Sie alle Steckverbindungen am Stoffbezug.

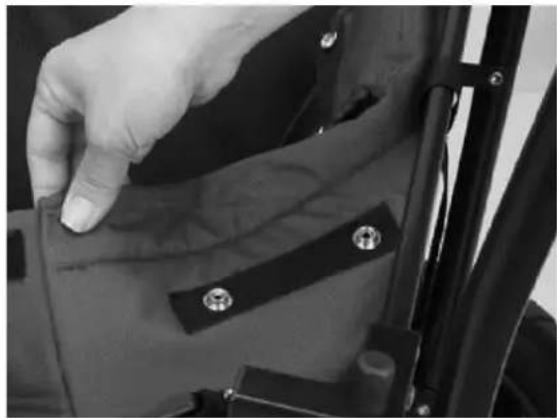

1. Schritt: Lösen Sie alle Klettverschlüsse und Druckknöpfe an der Vorder- und Rückseite des Wagens.

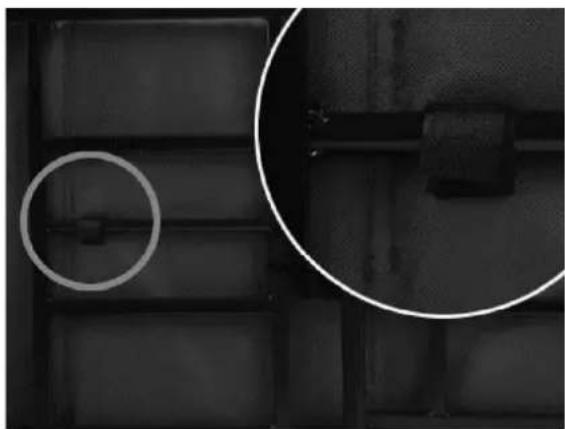

1. Schritt: Öffnen Sie alle Klettverschlüsse an der Unterseite des Wagens. Im Anschluss daran, können Sie den losen Stoffbezug vom Rahmen abziehen.

3.10 Instandhaltung und Pflege

Das Produkt sollte regelmäßig geprüft und gesäubert werden.

- Bitte kontrollieren Sie regelmäßig alle wichtigen Teile auf Beschädigungen. Vergewissern Sie sich, dass die mechanischen Bauteile einwandfrei funktionieren.

- Bitte kontrollieren Sie regelmäßig, ob alle Schrauben, Nieten, Bolzen und andere Befestigungen festsitzen.

- Verwenden Sie zum Schmieren kein Fett oder Öl, sondern ein Spray auf Silikonbasis.

Eine zu schwere Beladung, unsachgemäßes Zusammenklappen oder die Verwendung von nicht zugelassenem Zubehör können den Wagen beschädigen oder zerstören.

- Laden Sie nie mehr als 5 kg in die Hecktasche.

- Bewahren Sie den zusammengeklappten Wagen nur an einem gut belüfteten Ort auf, um Schimmelbildung zu vermeiden.

Bei starker Beanspruchung über einen längeren Zeitraum (z.B. intensive Sonneneinstrahlung) können die textilen Teile an Farbe verlieren; dies stellt jedoch keinen Reklamationsgrund dar.

• Verwenden Sie den Wagen nicht, wenn Teile verbogen, verschlissen oder gebrochen sind.
• Benutzen Sie kein Zubehör, das nicht von der FUXTEC GmbH zur Verwendung mit dem CTL 900 zugelassen wurde.

4. Pflegeanleitung

Die Textilien des Wagens können mit einem Schwamm und warmer Seifenlauge gereinigt werden. Verwenden Sie grundsätzlich zur Reinigung des Textilbezugs keine scharfen oder scheuernden Reinigungsmittel (Chlor usw.), sondern lediglich eine leichte Seifenlauge oder ein spezielles Textilreinigungsmittel.

Die Kunststoffteile sowie das Fahrgestell reinigen Sie ebenfalls mit einer Seifenlauge. Nach Gebrauch des Wagens bei Regen und Nasse unbedingt das Gestell reinigen und abtrocknen. Bei Durchnässung des Stoffbezugs den Wagen im aufgestellten bzw. aufgespannten Zustand trocknen lassen.

Die Räder sollten Sie regelmäßig abnehmen und die Achsen sowie alle Gelenkverbindungen und die Federung mit einem Spray auf Basis von Silikon (kein Fett oder Öl) behandeln. Somit ermöglichen Sie einen leichten und leisen Lauf Ihres Wagens und begrenzen vorzeitige Verschleißerscheinungen. Achten Sie durch entsprechende Pflege Ihres Wagens darauf, dass kein Flugrost entsteht, da dieser keinen Reklamationsgrund darstellt.

5. Gewährleistung

Dieses Produkt wurde nach höchsten Qualitätsstandards gefertigt. Bei Erwerb eines Neuprodukts wird vom Hersteller die gesetzliche Gewährleistung von 24 Monaten gewährt, beginnend mit dem Verkaufsdatum. Die Gewährleistung erstreckt sich nur auf Mängel, die auf Material- und/oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung der Gewährleistung ist der Original-Verkaufsbeleg mit Verkaufsdatum beizufügen. Gewährleistungsreparaturen werden ausschließlich durch die FUXTEC GmbH durchgeführt. Ein Gewährleistungsanspruch besteht nur bei bestimmungsgemäßer Verwendung.

Von der gesetzlichen Gewährleistung ausgeschlossen sind alle Schäden, die durch folgende Ereignisse hervorgerufen werden:

- Missbrauch, Überlastung oder

Vernachlässigung.

- gewerblichen Gebrauch (Industrie,

Handwerk, Vermietung).

- Reparaturen durch nicht autorisierte

Stellen.

- Beschädigungen durch

Fremdeinwirkung, Fremdkörper,

Substanzen oder Unfälle.

Verschleißteile sind von der Gewährleistung ausgenommen.

Hersteller: FUXTEC GmbH, Kappstraße 69, 71083 Herrenberg

6. Warnung und Sicherheitshinweise

WICHTIG!

Bewahren Sie diese Gebrauchsanleitung bitte auf, um auch später noch darin nachschlagen zu können. Eine Missachtung dieser Anleitung kann die Sicherheit Ihres Kindes beeinträchtigen. Es ist wichtig, dass alle Personen, die den Wagen und das Zubehör benutzen wissen, wie damit umzugehen ist, auch wenn der Betreffende den Wagen nur kurz benutzt. Es wird darauf hingewiesen, dass diese Gebrauchsanweisung nicht alle möglichen Gefahren ausschließen kann, denen ein Kind aufgrund des Gebrauchs dieses Produkts eventuell ausgesetzt sein könnte. Der Nutzer ist für die Sicherheit des Kindes verantwortlich. Falls Sie weitere Fragen haben, hilft Ihnen der FUXTEC Kundenservice gerne weiter.

WICHTIG!

Lesen Sie die Gebrauchsanleitung sorgfältig durch und machen Sie sich mit dem Wagen vertraut, bevor Sie ihn mit Ihrem Kind benutzen.

Wenn Ihr Wagen von anderen Personen verwendet wird, die nicht mit ihm vertraut sind (z.B. Großeltern), diesen stets im Vorfeld die Benutzung erklären.

Die Sicherheit Ihres Kindes kann beeinträchtigt werden, wenn Sie sich nicht an diese Gebrauchsanleitung halten.

Die Gebrauchsanleitung sorgsam für eine spätere Konsultation aufbewahren.

Benutzen Sie kein Zubehör, das nicht von der FUXTEC GmbH für die Verwendung mit dem CTXL-900 zugelassen wurde.

Es sollten nur von FUXTEC GmbH stammende oder empfohlene Original Ersatzteile mit dem CTXL-900 verwendet werden.

Wenn Sie noch Fragen zur Verwendung des CTXL-900 oder dessen Zubehör haben, wenden Sie sich bitte an den Kundenservice der FUXTEC GmbH.

WICHTIG! Die maximale Belastbarkeit des Wagens beträgt 75 kg (plus weitere 5 kg an der anbringbaren Hecktasche).

WARNUNG! Diese Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNUNG! Dieses Bollerwagenmodell ist für maximal 4 Kinder ausgelegt.

WARNUNG! Nutzen Sie den Schiebegriff niemals um die Vorderseite des Wagens anzuheben. Lehnen Sie sich nicht auf den Schiebegriff. Dieser ist eine Komforteinrichtung. Die Gelenke am Schiebegriff halten einem größeren Druck von oben auf dem Schiebegriff nicht stand und brechen! Bei unsachgemäßem Gebrauch erlischt die Gewährleistung!

WARNUNG! Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

WARNUNG! Beim Tragen des Wagens darauf achten, dass die Sicherheitsverriegelungen nicht versehentlich geöffnet werden.

WARNUNG! Beim Zusammenklappen des Gestells darauf achten, dass Sie und andere sich nicht einklemmen.

WARNUNG! Den Wagen nicht zusammenklappen, wenn sich ein oder mehrere Kinder darin befinden.

WARNUNG! Lassen Sie Ihr Kind nicht mit dem Wagen spielen.

WARNUNG! Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNUNG! Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann.

WARNUNG! Lassen Sie Ihr Kind nie unbeaufsichtigt.

WARNUNG! Beim Parken des Wagens stets die Bremse anziehen, bevor das Kind hineingesetzt oder herausgenommen wird.

WARNUNG! Am Schiebegriff befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNUNG! Kind vor intensiver Sonneneinstrahlung schützen. Das Verdeck bietet keinen vollständigen Schutz vor gefährlicher UV-Strahlung.

WARNUNG! Stets den Schrittgurt in Verbindung mit dem Beckengurt verwenden.

WARNUNG! Das Gurtzeug immer passend einstellen, wenn Sie die Sitzposition Ihres Kindes ändern.

WARNUNG! Verwenden Sie diesen Wagen nur für die vorgesehene Anzahl von Kindern (2).

WARNUNG! Am Griff und/oder der Rückenlehne und/oder an den Seiten des Wagens befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WICHTIG! Den Wagen nur mit festgestellter Bremse abstellen.

WICHTIG! Stets prüfen, ob die Bremse korrekt angezogen ist.
